Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 15 PNC and OE references.

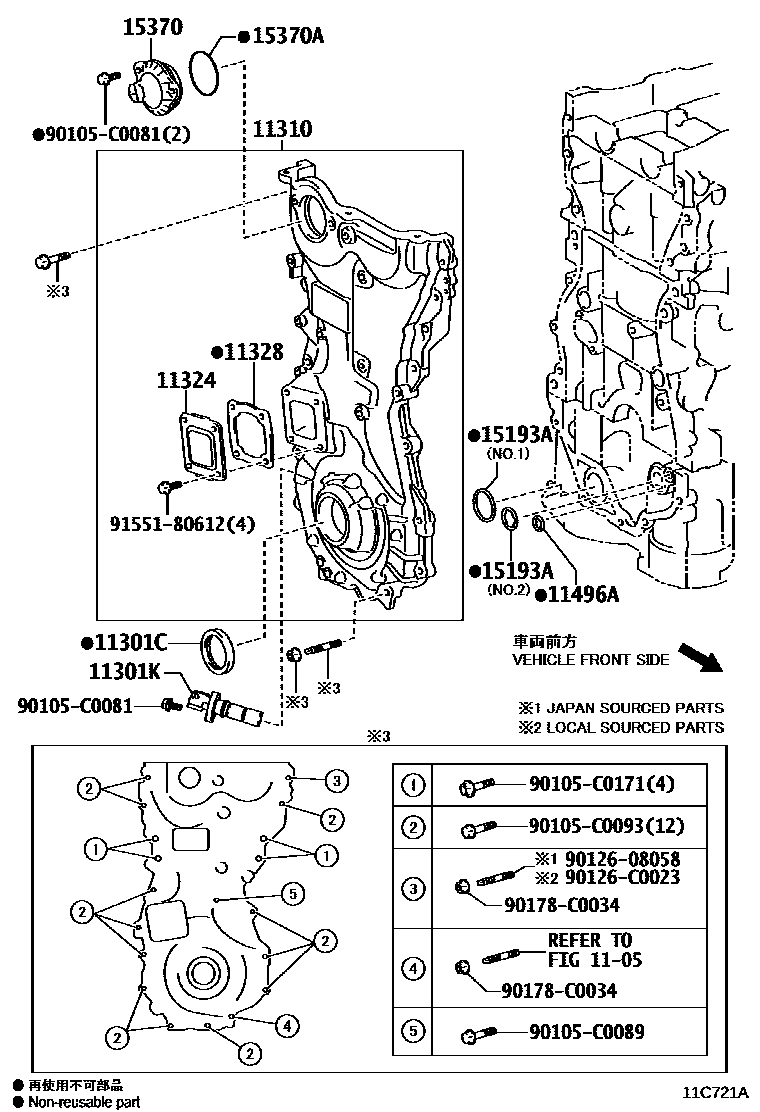

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11C721A
Timing Gear Cover & Rear End Plate — 11C721A (201712 – 999999)

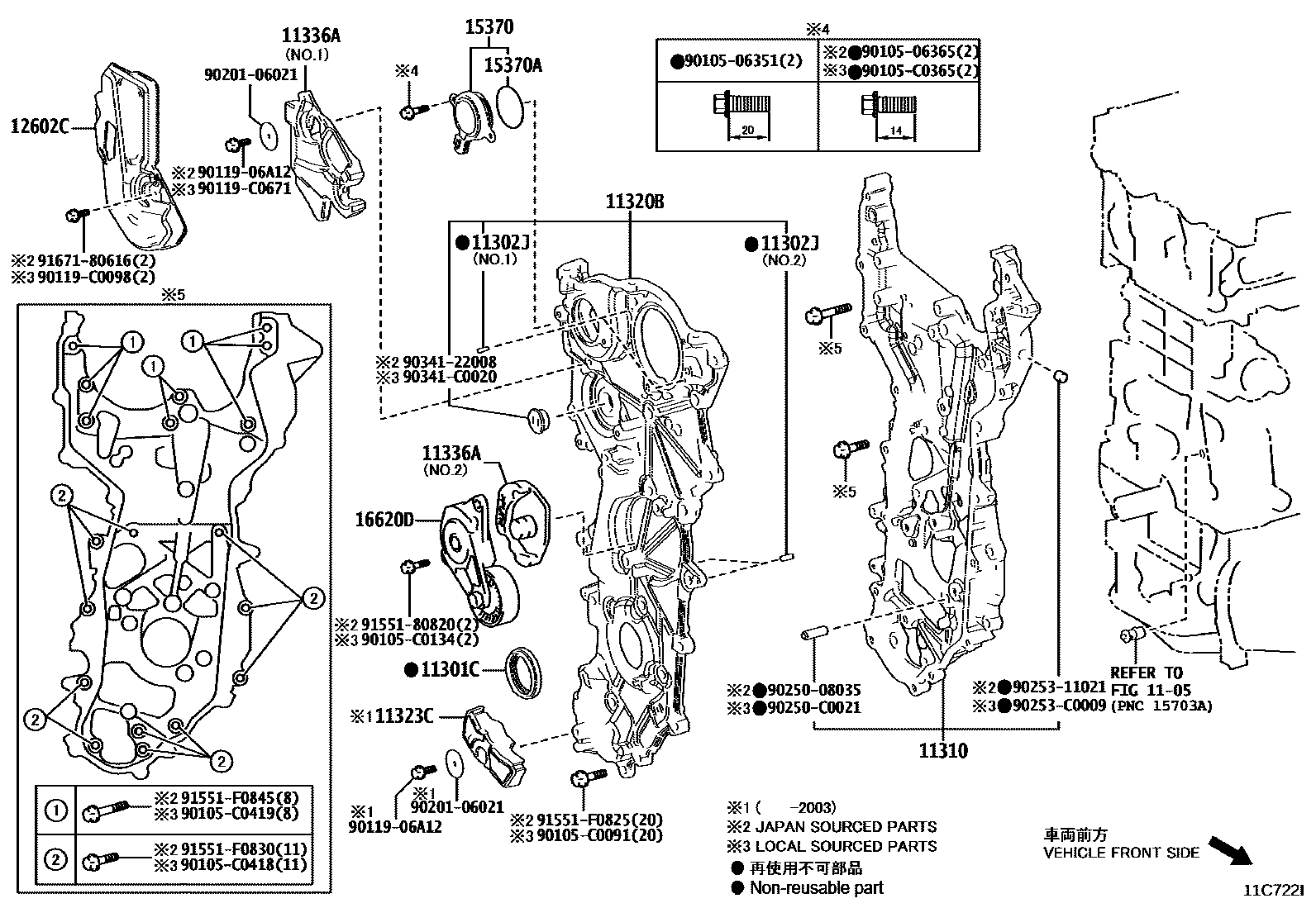

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11C722I
Timing Gear Cover & Rear End Plate — 11C722I (201712 – 999999)

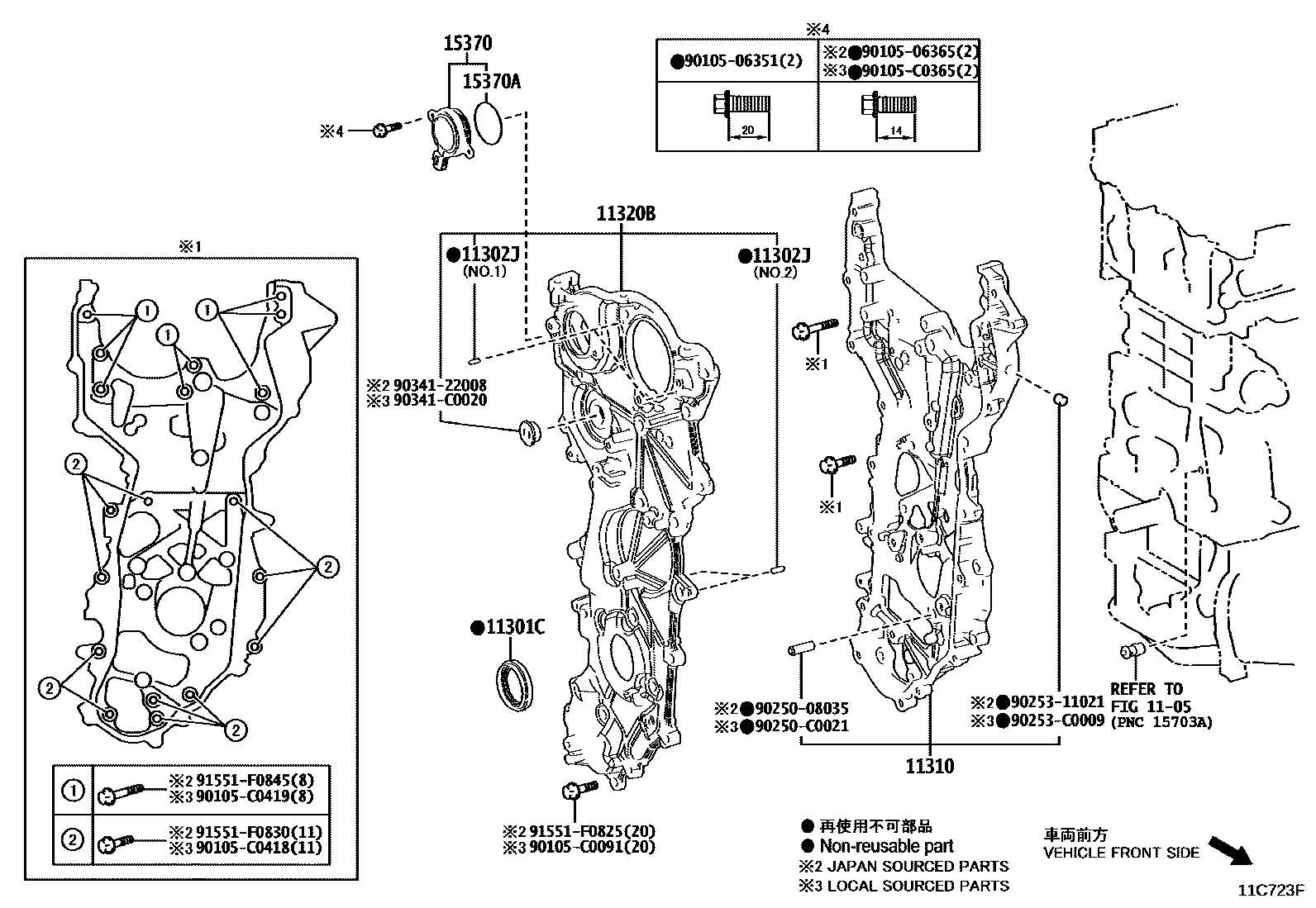

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11C723F
Timing Gear Cover & Rear End Plate — 11C723F (201712 – 999999)

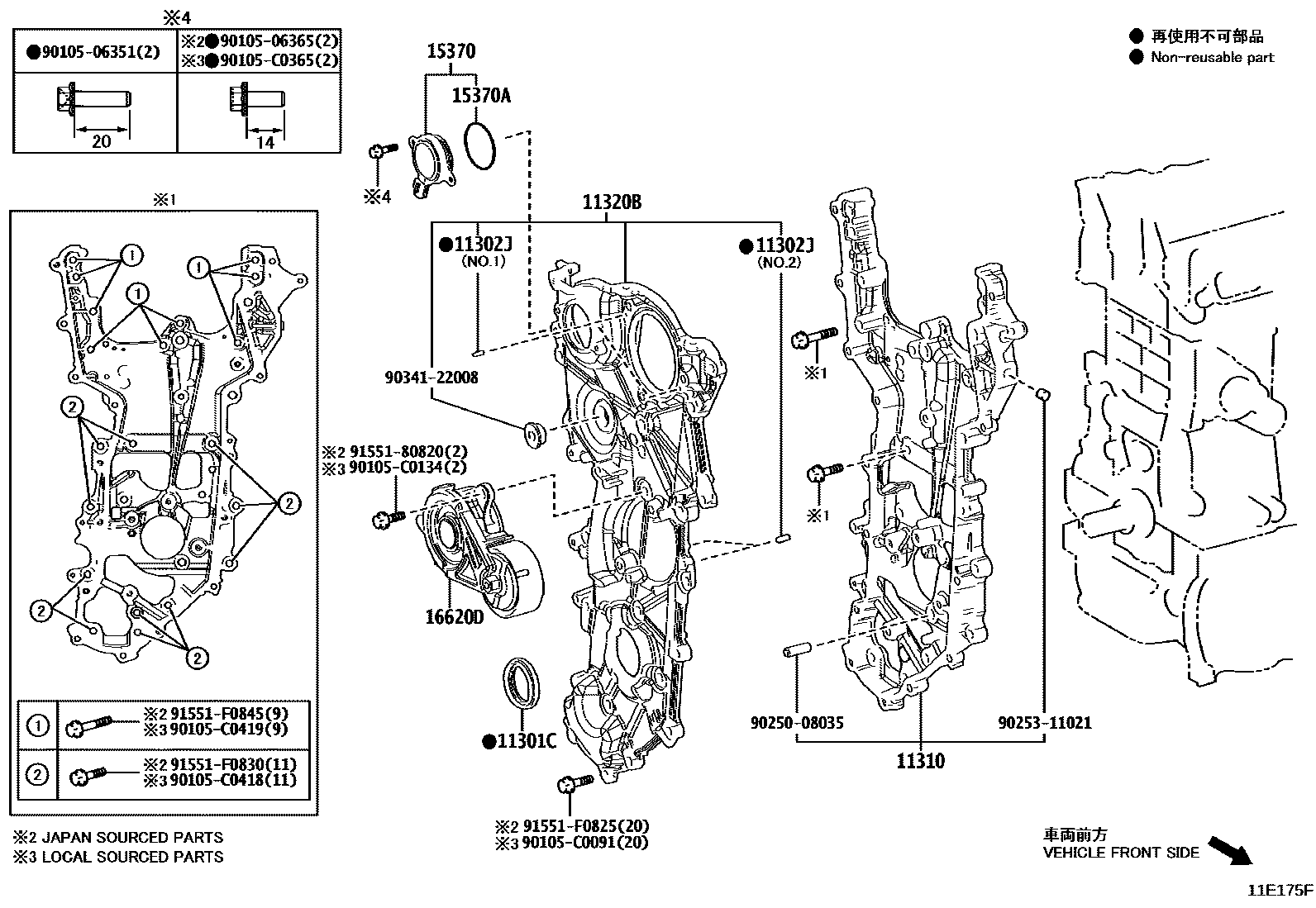

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11E175F
Timing Gear Cover & Rear End Plate — 11E175F (201903 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40044 · 90311-C0046 · 90311-C0054
11301Kcrankshaft position sensor90919-05088
11302JDirect sales (for timing chain cover)90250-04097 · 90250-06003 · 90250-C0009
11310Timing chain cover assembly11310-0V040 · 11310-24010 · 11310-25030 · 11310-F0020 · 11310-F2040
11320BNo. 2 timing chain cover assembly11320-24010 · 11320-25010 · 11320-25011 · 11320-F0020 · 11320-F2040
11323CNo. 3 timing chain cover11323-25010
11324Timing chain cover11324-36010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-36020
11336ATiming gear cover vibration isolation pad11336-25010 · 11339-25010
11496AOil hole cover gasket11496-0V010
12602CEngine hood No. 212612-25010
15193Aoil pump gasket15193-0V010 · 15197-0V010
15370Camshaft timing oil control solenoid valve assembly15370-0V010 · 15370-25020 · 15370-F2020
15370AO-ring (for camshaft timing oil control solenoid valve)90301-44006 · 90301-50003 · 90301-C0080
16620DPoly V-belt tensioner assembly16620-24010 · 16620-25020 · 16620-25021 · 16620-F2040 · 16620-F2070
