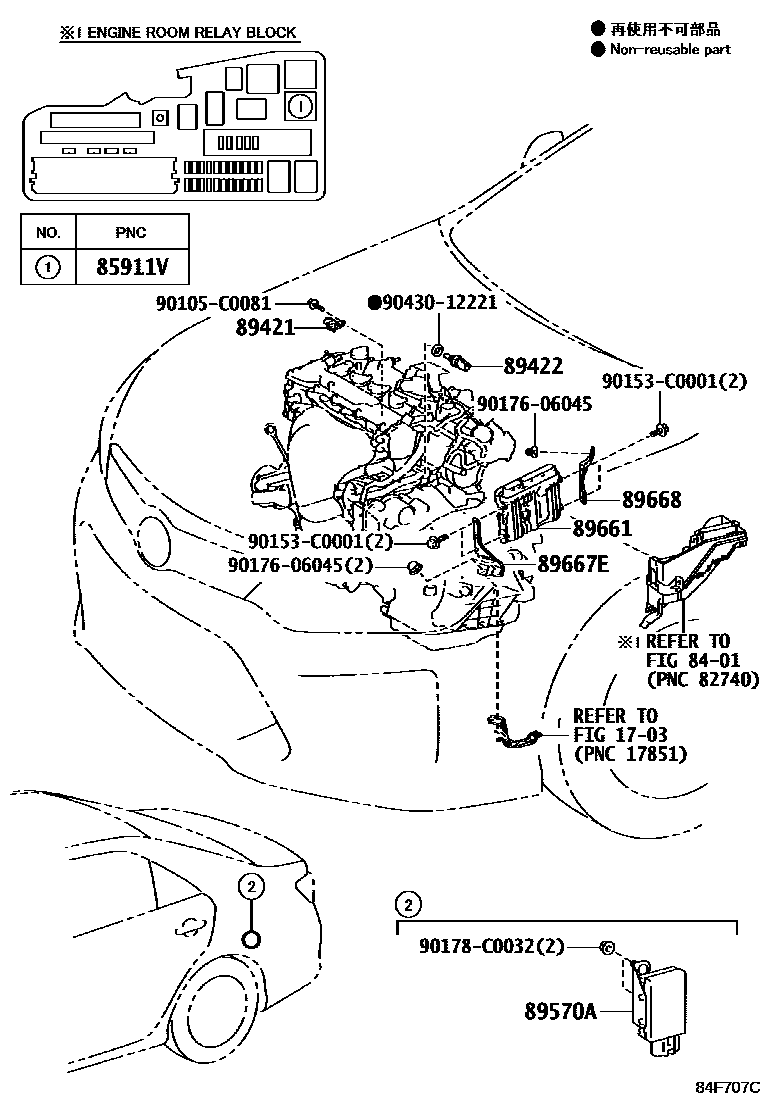

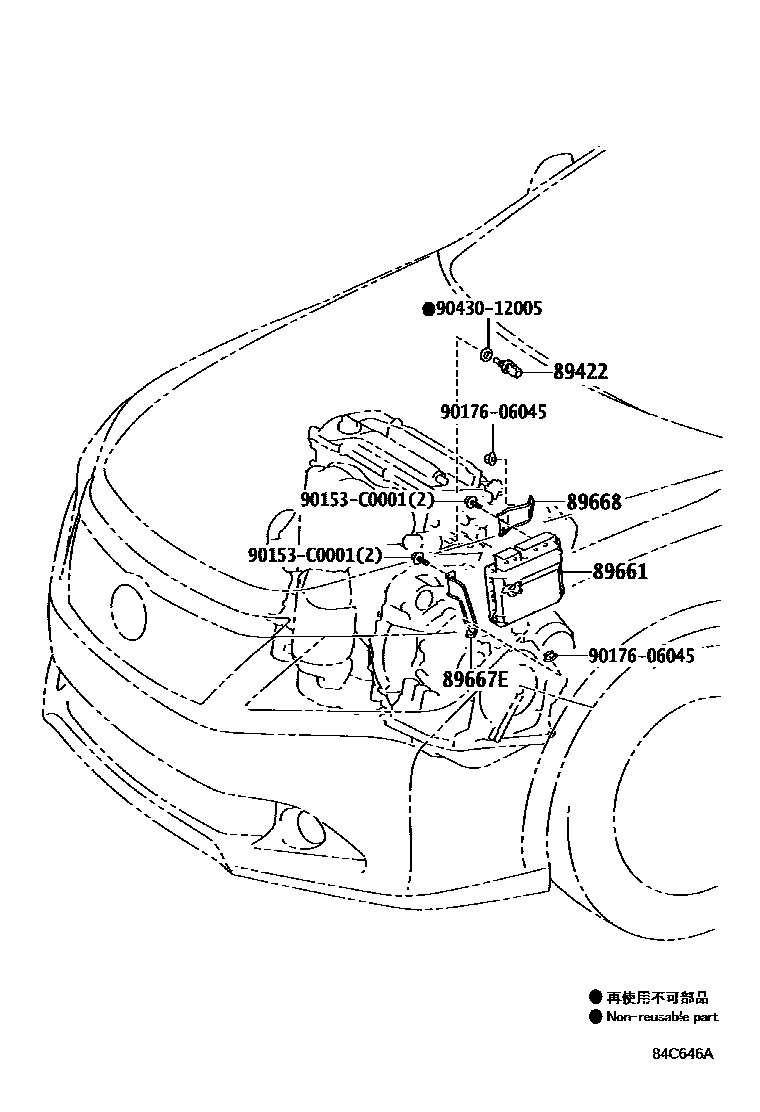

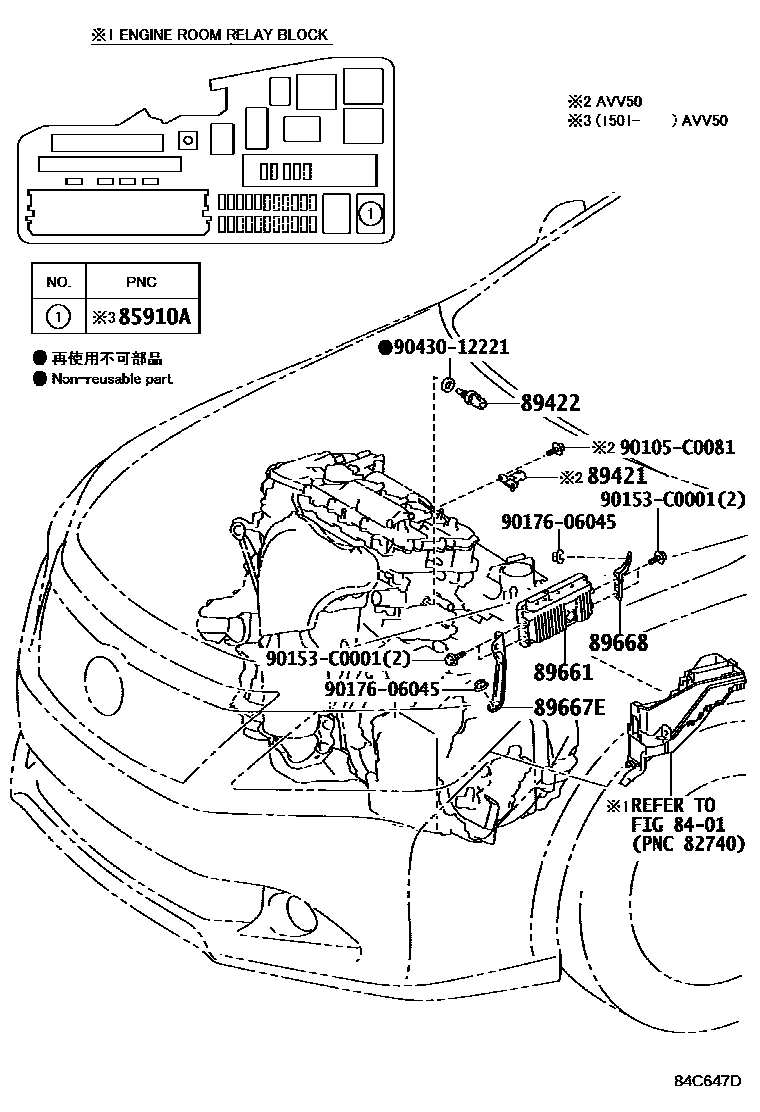

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 3 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02027 · 90987-T2005 |
| 85911V | Electronic drive unit relay | 90987-T2005 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-33040 |
| 89661 | Engine control ECU | 89661-06M10 · 89661-06M20 · 89661-06M30 · 89661-06M40 · 89661-06M50 · 89661-06M60 · 89661-06P10 · 89661-06P20 · 89661-06P30 · 89661-06V00 · 89661-06V10 · 89661-06V20 · 89661-06V30 · 89661-06V40 · 89661-06V50 · 89661-06W40 · 89661-06W50 · 89661-06W60 · 89661-06W61 · 89661-06X10 · 89661-06X20 · 89661-0X330 · 89661-0X340 · 89661-0X350 |
| 89667E | No. 1 engine control ECU bracket | 89667-06130 · 89667-06150 · 89667-06230 |
| 89668 | No. 2 engine control ECU bracket | 89668-06130 · 89668-06150 · 89668-06230 |
