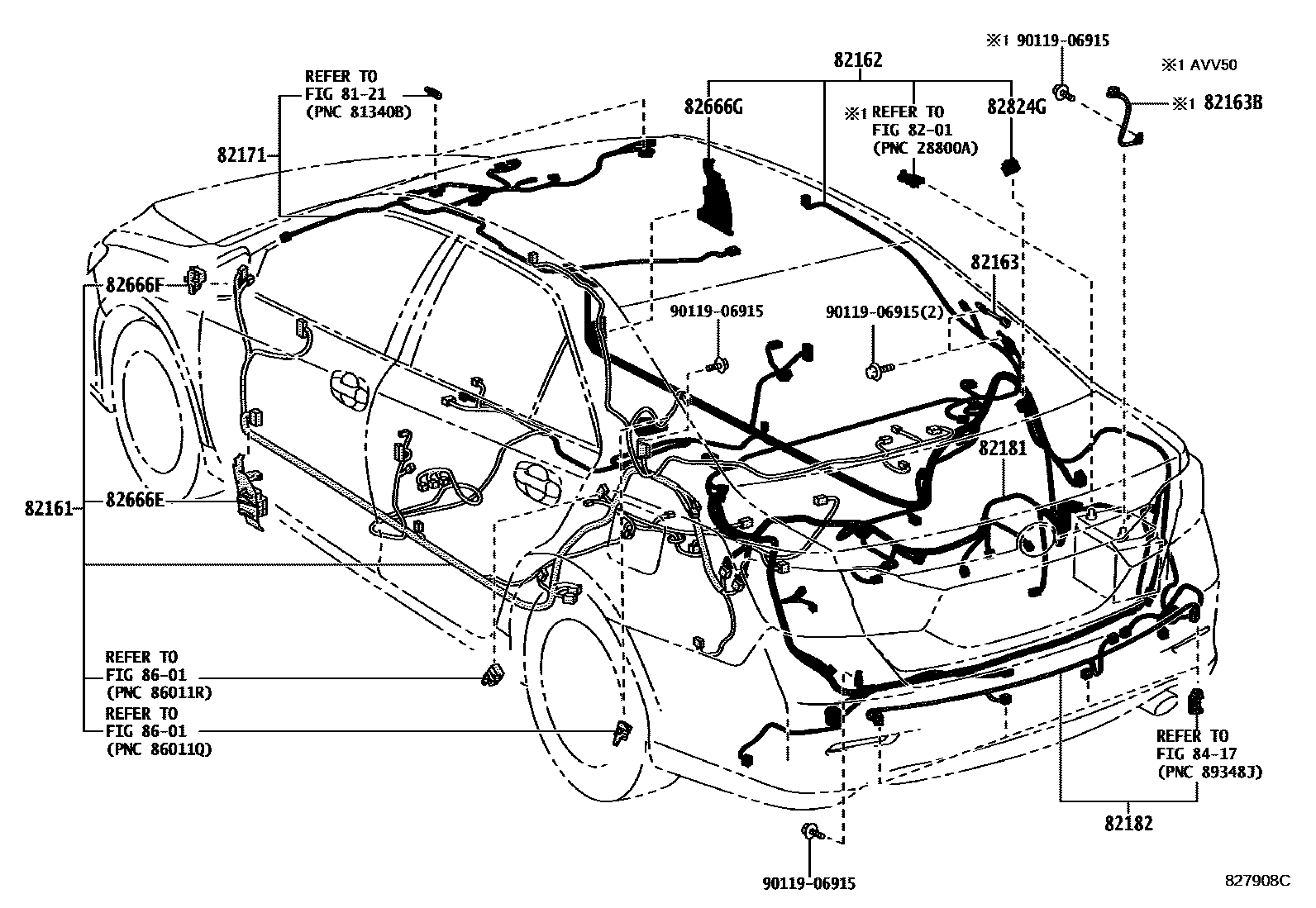

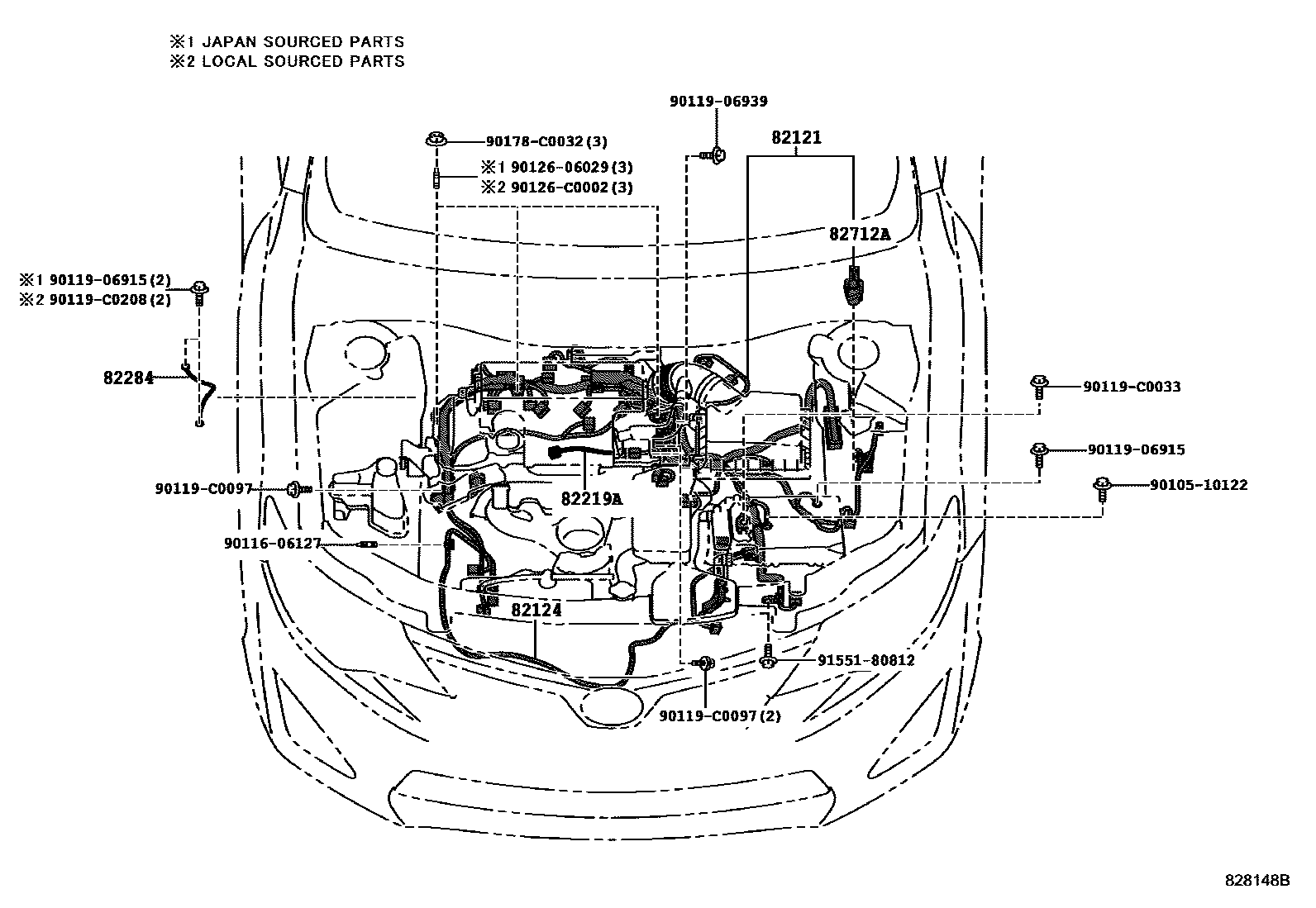

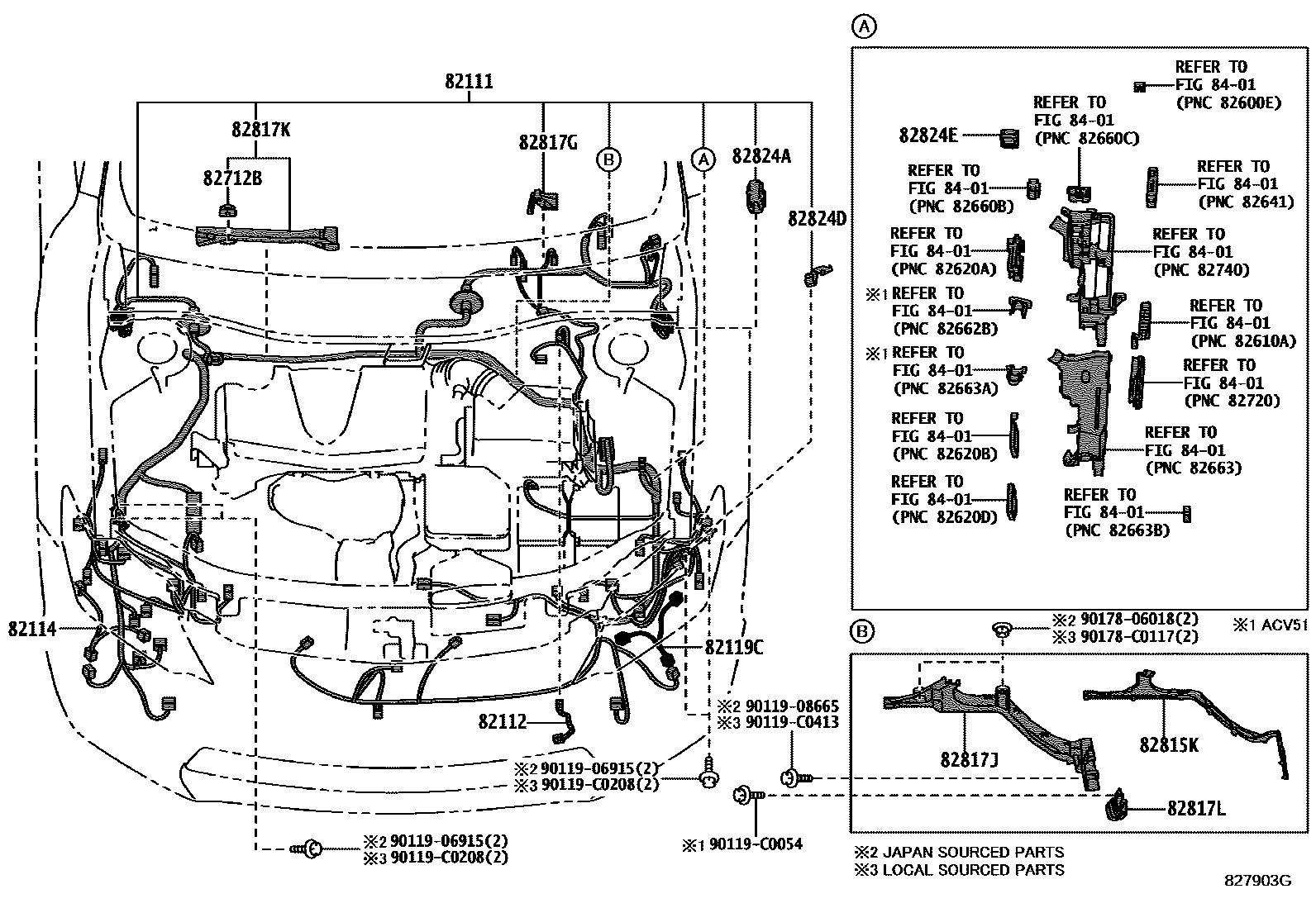

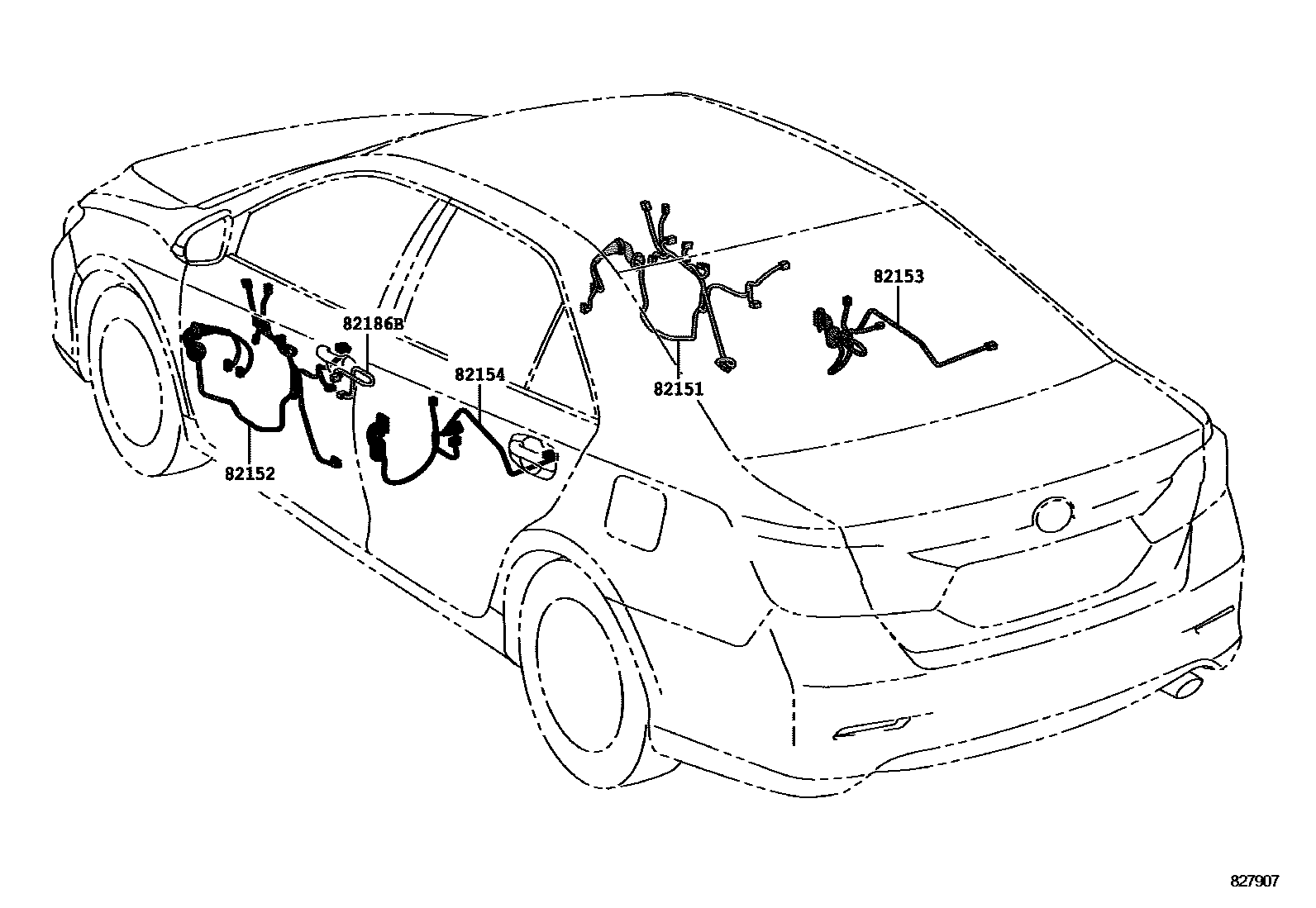

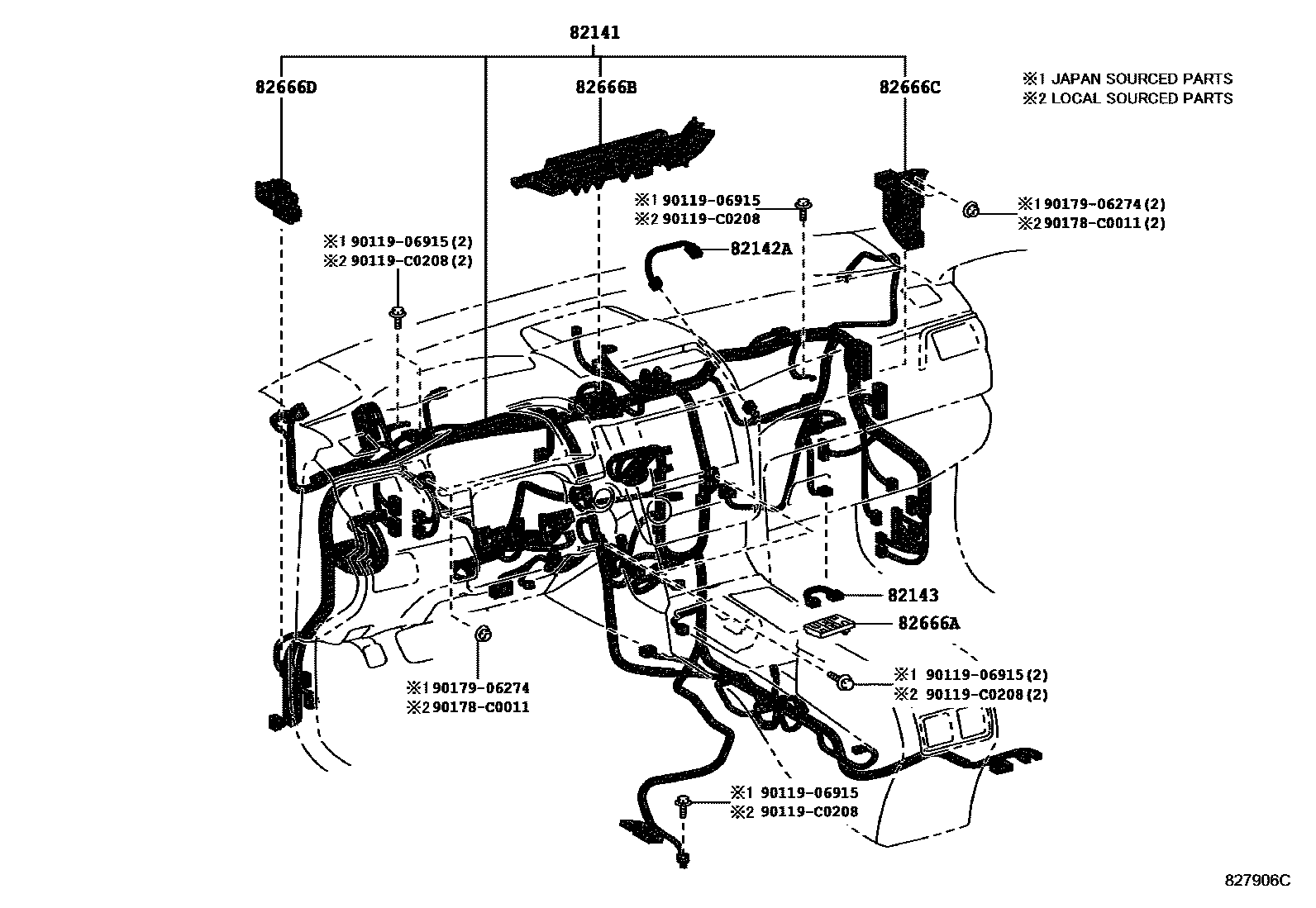

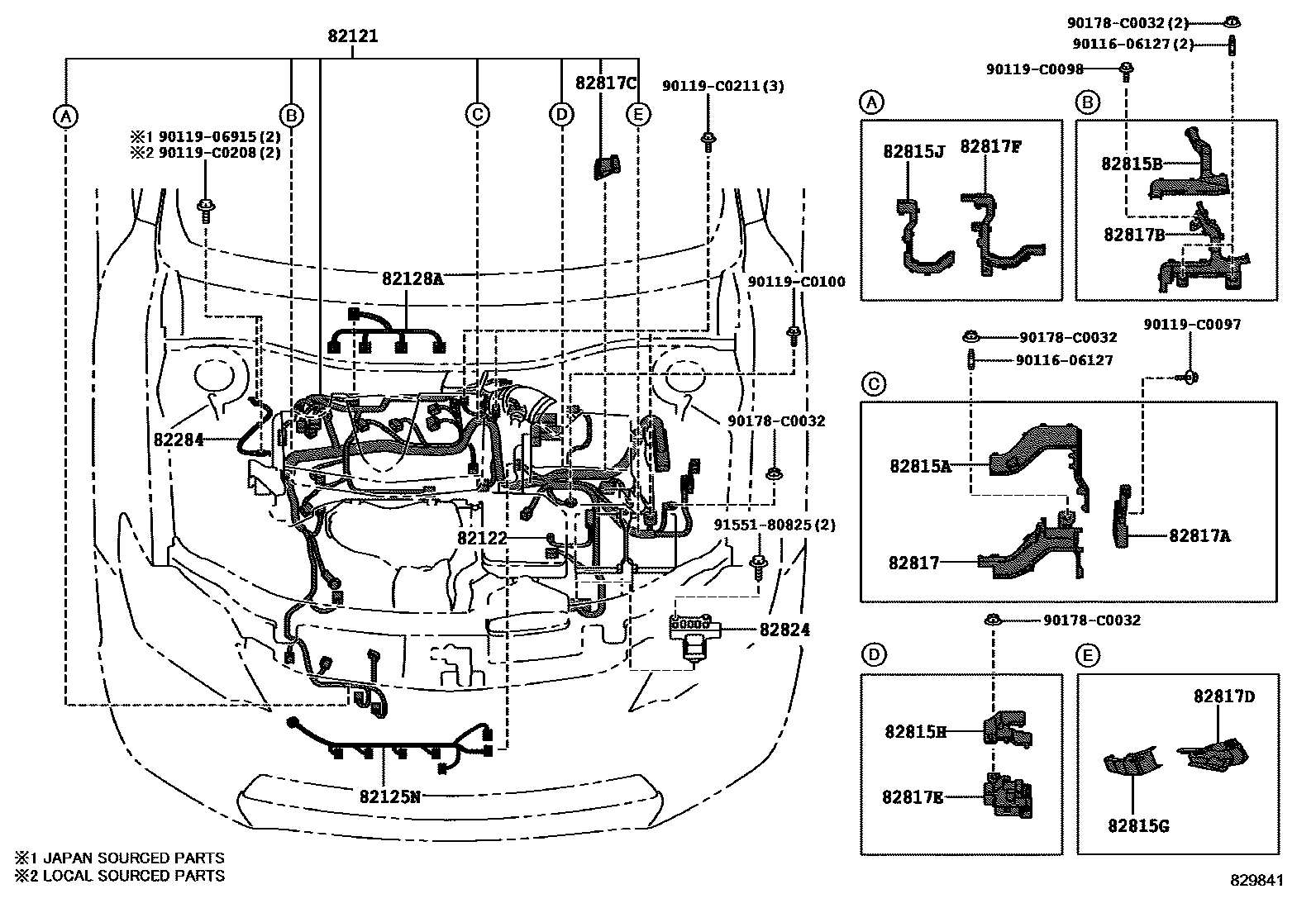

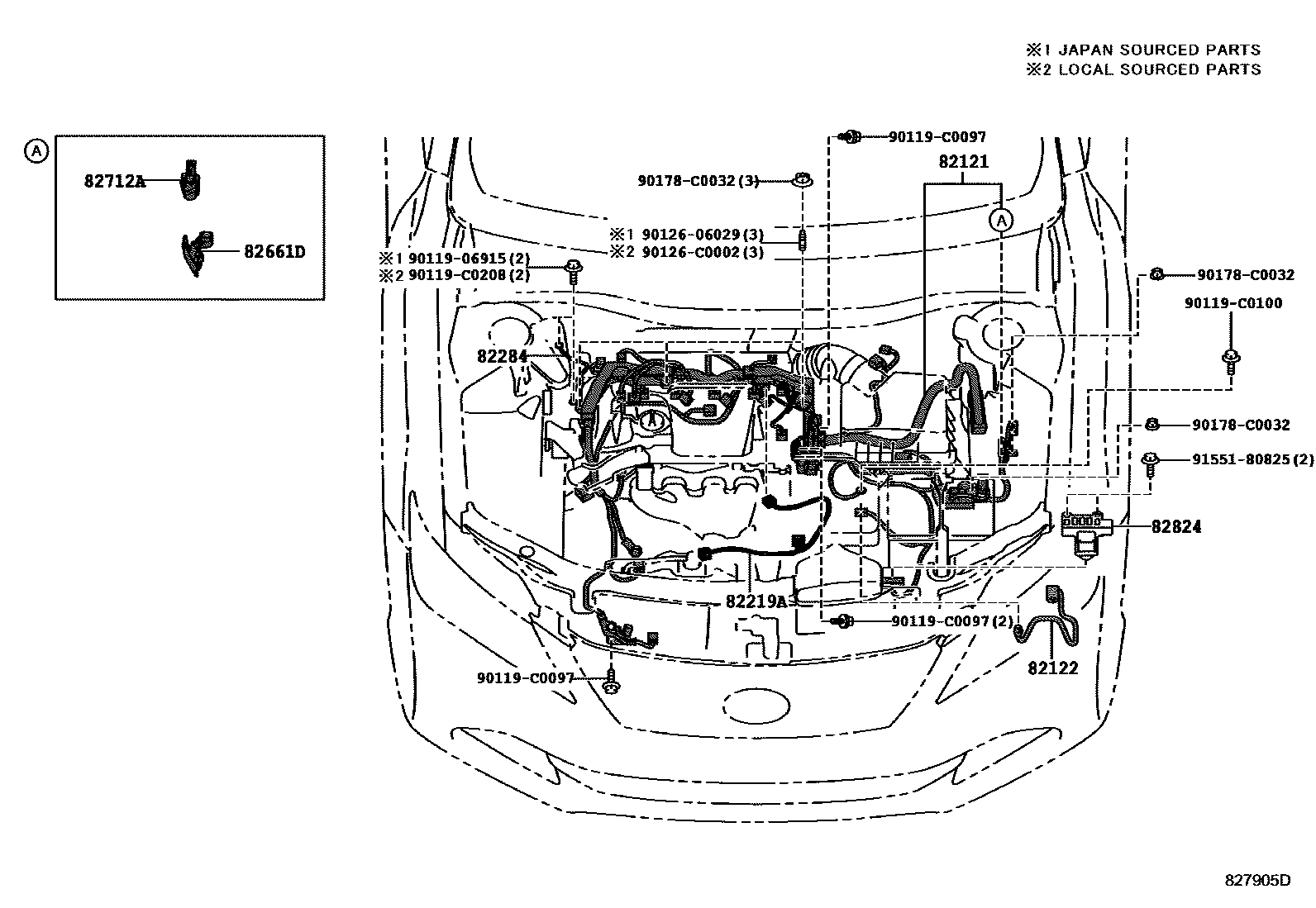

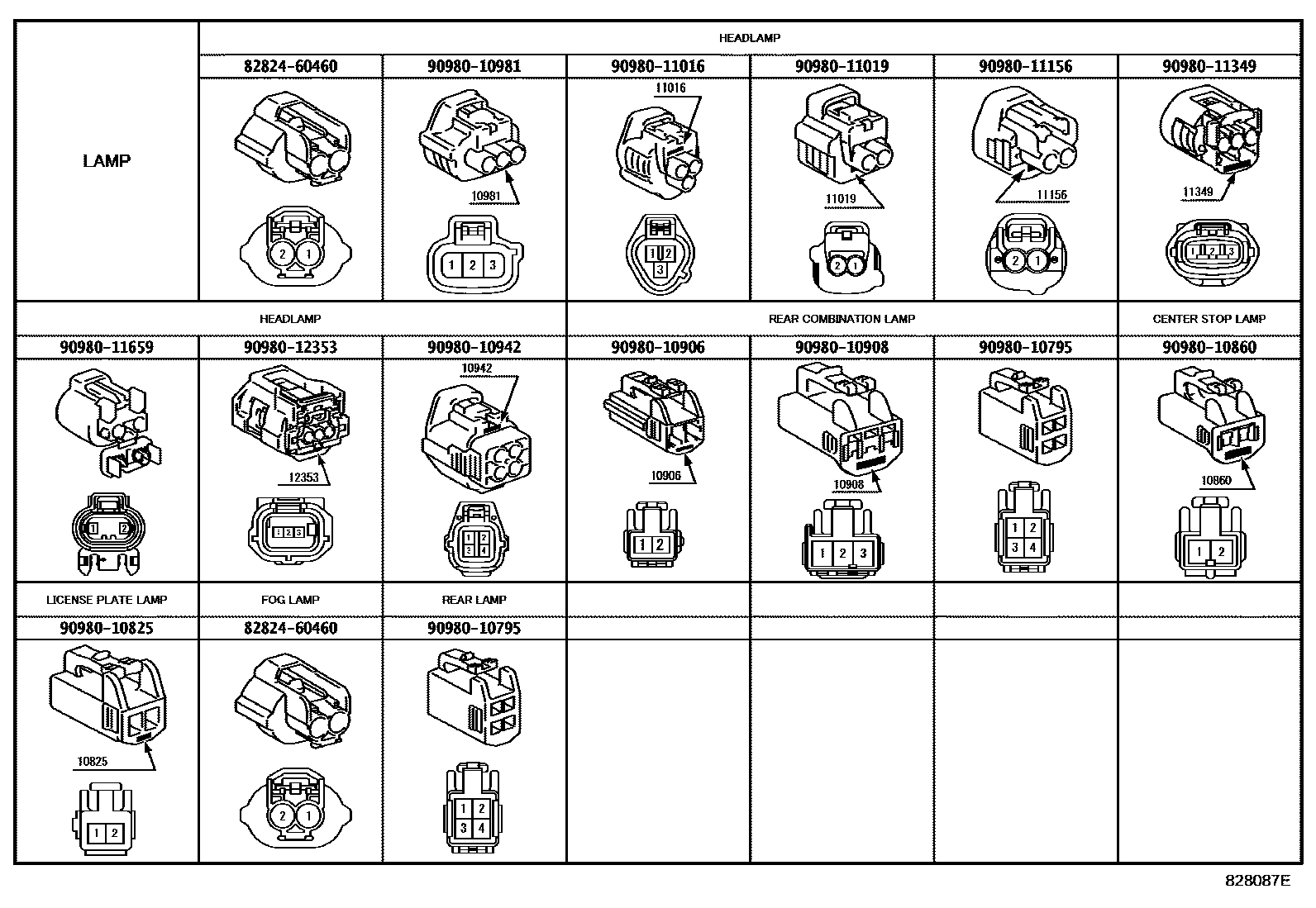

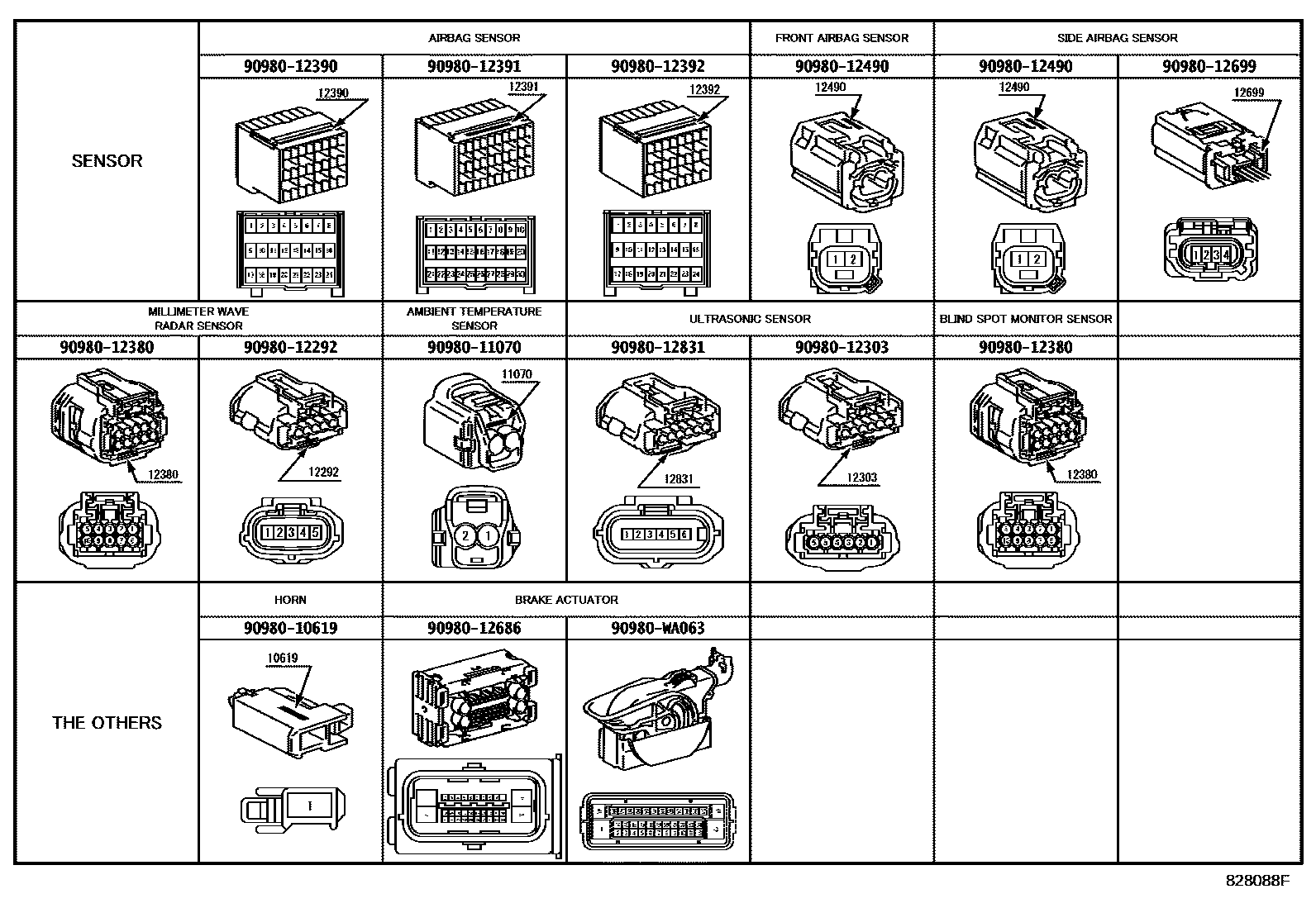

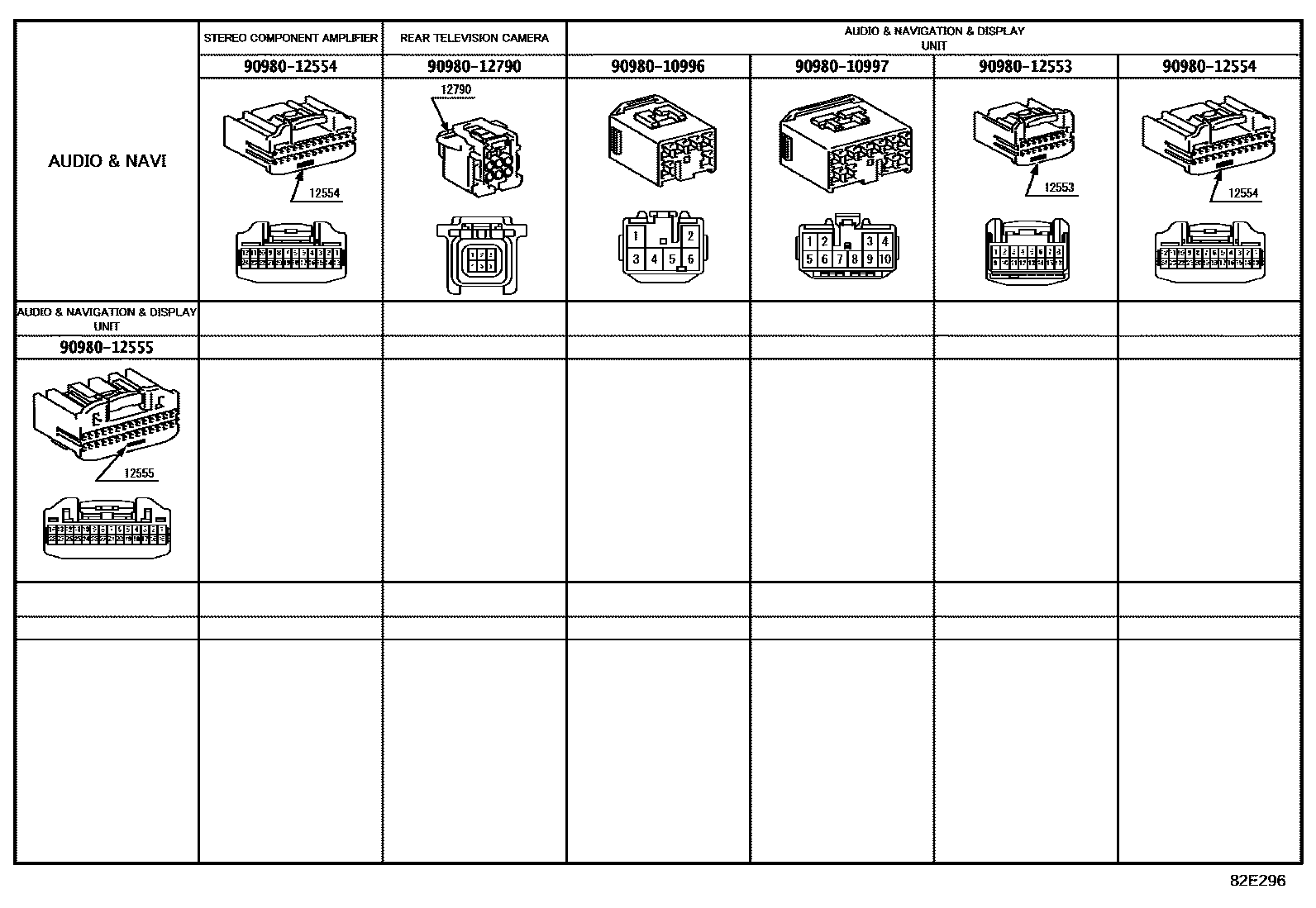

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 16 images and 70 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

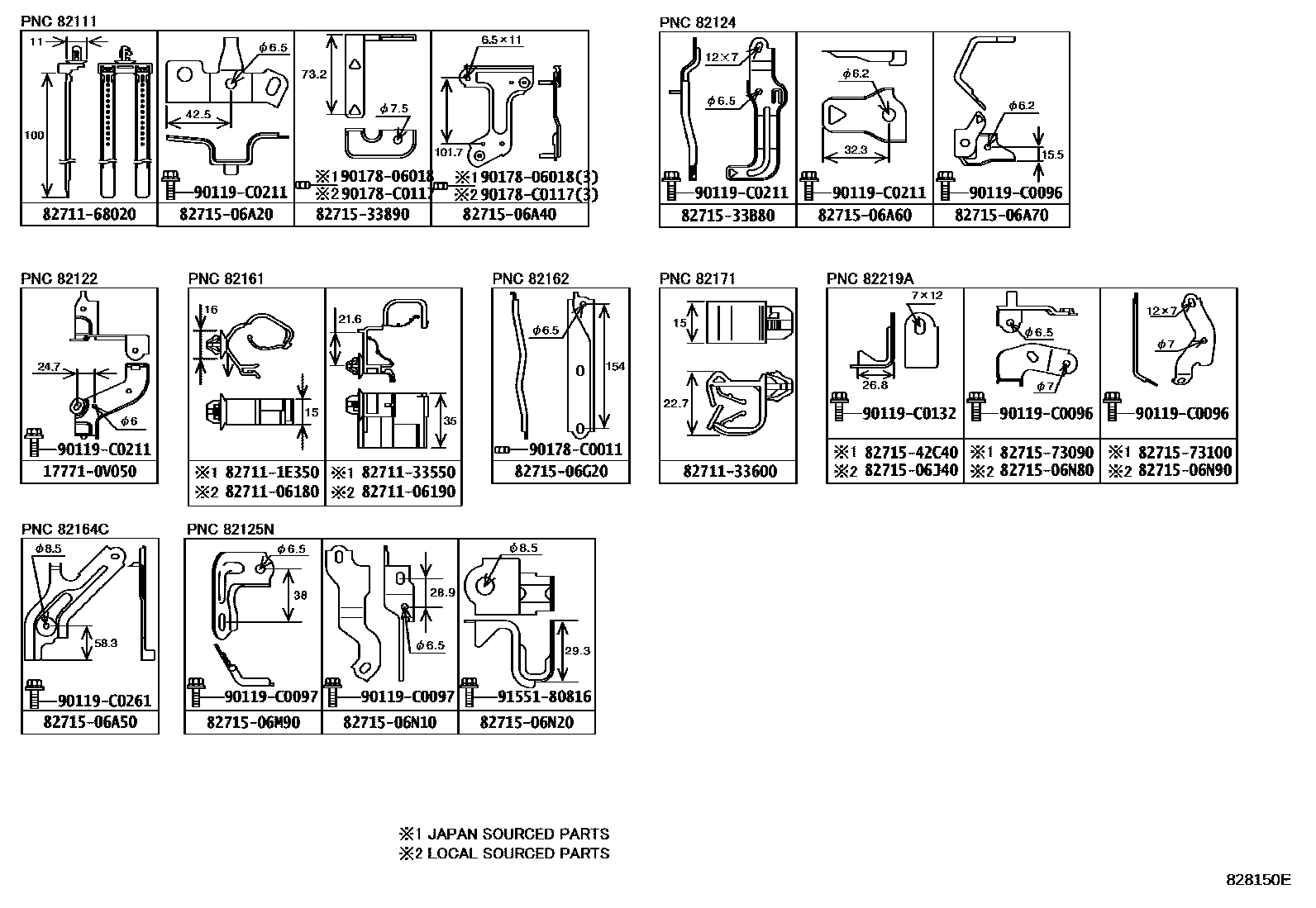

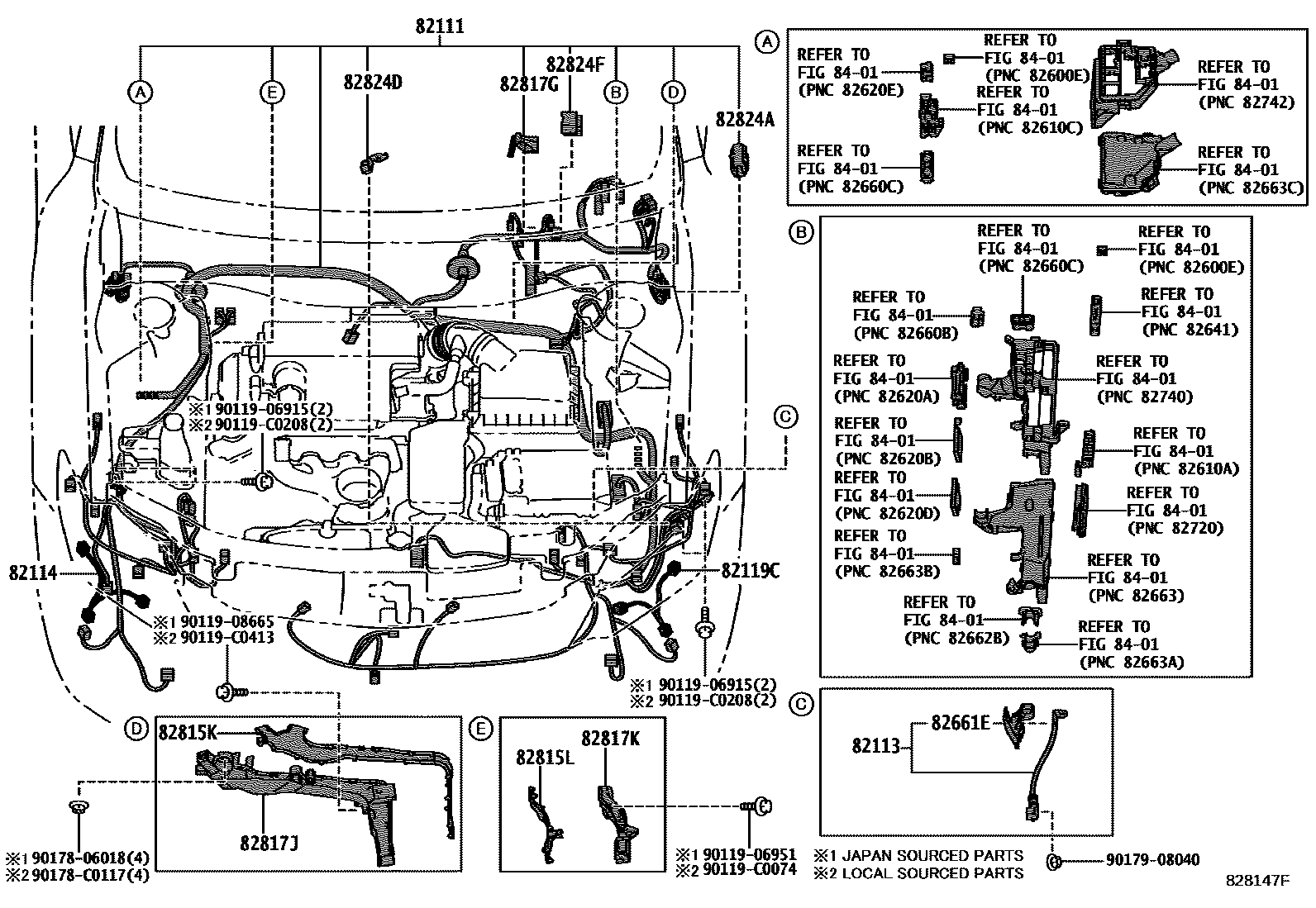

| 82111 | Engine room main wiring harness | 82111-06X00 · 82111-06X01 · 82111-06X02 · 82111-06X10 · 82111-06X11 · 82111-06X12 · 82111-06Y80 · 82111-06Y81 · 82111-06Y90 · 82111-06Y91 · 82111-06Z00 · 82111-06Z01 · 82111-06Z10 · 82111-06Z11 · 82111-06Z12 · 82111-06Z20 · 82111-06Z21 · 82111-06Z30 · 82111-06Z31 · 82115-06C30 · 82115-06C31 · 82115-06S60 · 82115-06S62 · 82115-06S70 · 82115-06S72 · 82115-06T60 · 82115-06T62 · 82115-06T70 · 82115-06T72 · 82115-06T80 · 82115-06T82 · 82115-06T90 · 82115-06T92 · 82115-06U00 · 82115-06U02 · 82115-06U20 · 82115-06U22 · 82115-06U30 · 82115-06U32 · 82115-06U40 · 82115-06Z60 · 82115-06Z62 · 82115-06Z70 · 82115-06Z72 · 82115-06Z80 · 82115-06Z82 · 82115-06Z90 · 82115-06Z92 · 82116-06V80 · 82116-06V90 · 82116-06W00 · 82116-06W10 · 82116-06W20 · 82116-06W30 · 82116-06W40 · 82116-06W50 · 82116-06W60 |
| 82112 | Engine room wiring harness No. 2 | 82112-06110 |
| 82113 | Engine room wiring harness No. 3 | 82113-06060 |
| 82114 | Engine room wiring harness No. 4 | 82114-06010 · 82114-06160 |
| 82119C | Engine room wiring harness No. 5 | 82119-06010 · 82119-06020 |

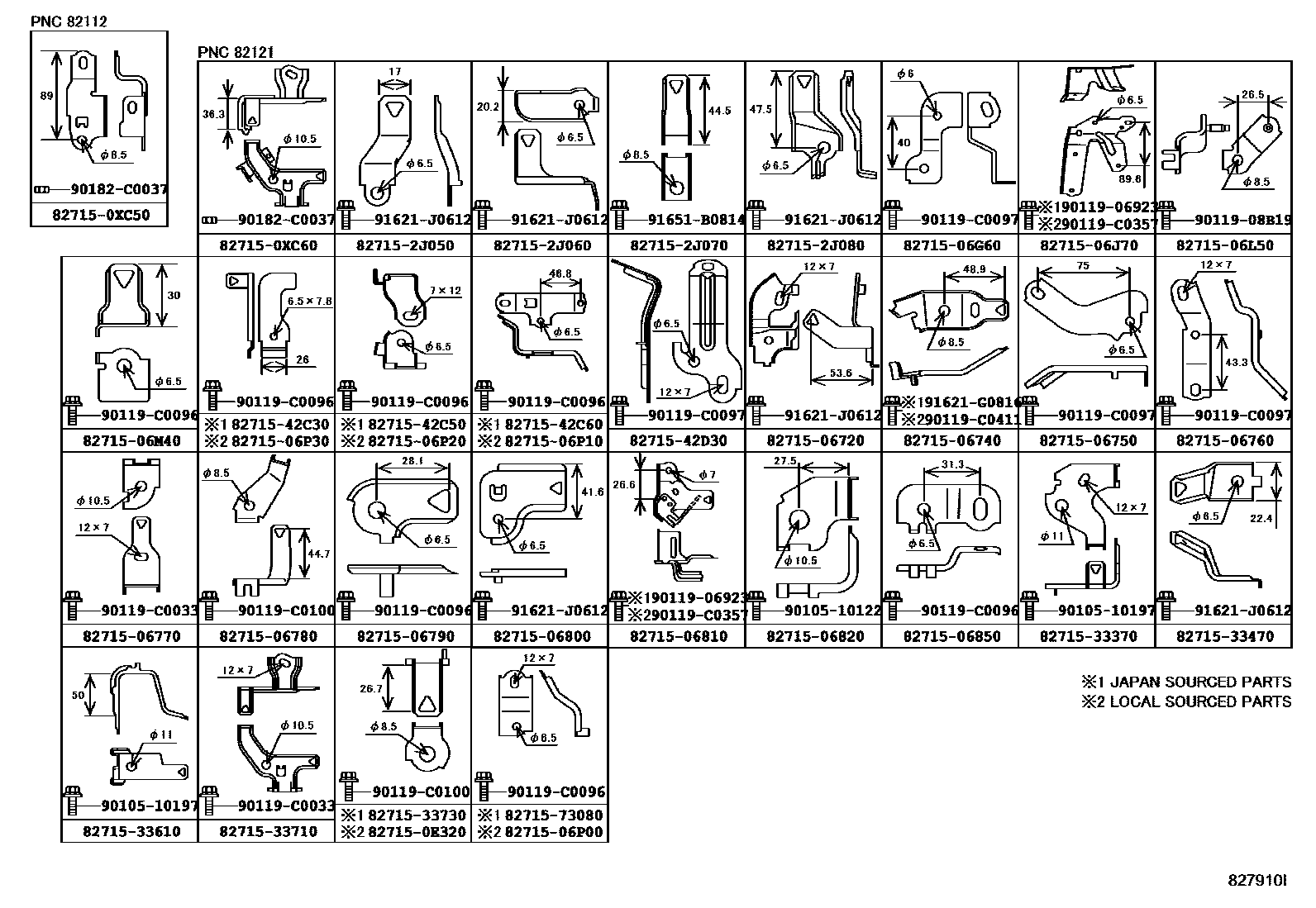

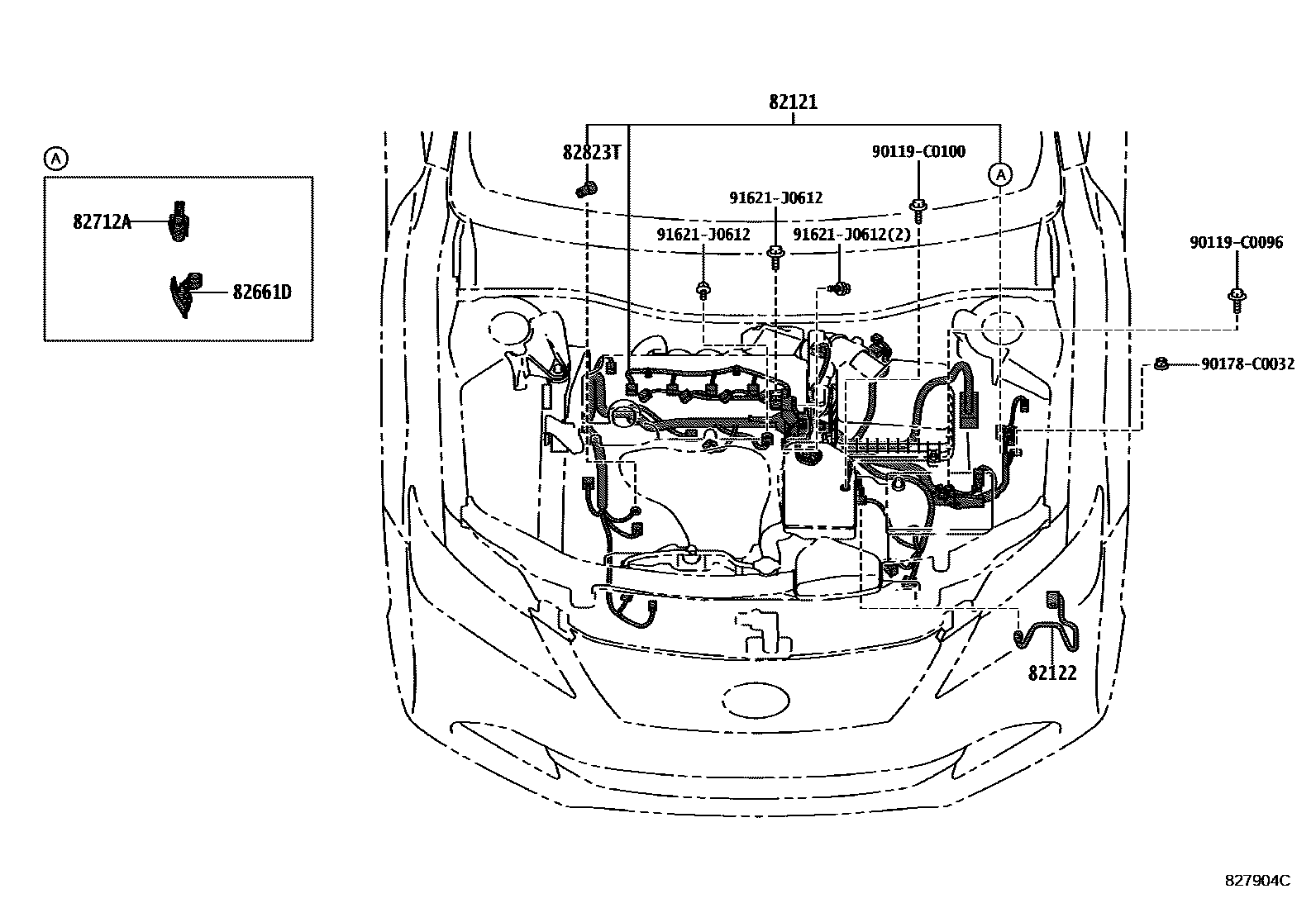

| 82121 | Engine wiring harness | 82121-06E40 · 82121-06E50 · 82121-06E60 · 82121-06F30 · 82121-06G40 · 82121-06Q30 · 82121-06Q40 |
| 82122 | Engine No. 2 wiring harness | 82122-06200 · 82122-06450 |
| 82124 | Engine No. 4 wiring harness | 82124-33090 |
| 82125N | Engine No. 5 wiring harness | 82125-06070 |
| 82128A | Engine wiring harness No. 8 | 82128-06040 |
| 82141 | Dashboard wiring harness | 82141-0X290 · 82141-0X600 · 82141-0X601 · 82141-0X640 · 82141-0X700 · 82141-0X701 · 82141-0X710 · 82141-0XA00 · 82141-0XF00 · 82141-0XF20 · 82141-0XF21 · 82141-0XF40 · 82141-0XF41 · 82141-0XF50 · 82141-0XF60 · 82141-0XF70 · 82141-0XF80 · 82141-0XG00 · 82141-0XG10 · 82141-0XG11 · 82141-0XT40 · 82141-0XT50 · 82141-0XT80 · 82141-0XU00 · 82141-0XU10 · 82141-0XU40 · 82141-0XU50 · 82145-06690 · 82145-06700 · 82145-06710 · 82145-06730 · 82145-0X170 · 82145-0X180 · 82145-0X190 · 82145-0X200 · 82145-0X210 · 82145-0X220 · 82145-0X230 · 82145-0X240 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-06050 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33130 |
| 82151 | Right front door wiring harness | 82151-06D20 · 82151-06D30 · 82151-06D50 · 82151-06J10 · 82151-06J90 · 82151-06J91 · 82151-06K00 · 82151-06K01 |
| 82152 | Left front door wiring harness | 82152-06E60 · 82152-06E61 · 82152-06E70 · 82152-06E71 · 82152-06E90 · 82152-06E91 · 82152-06F00 · 82152-06F01 · 82152-06K00 · 82152-06K70 · 82152-06K80 · 82152-06K90 |
| 82153 | Rear door wiring harness No. 1 | 82153-06370 · 82153-06380 |
| 82154 | Rear door wiring harness No. 2 | 82154-06370 · 82154-06380 |
| 82161 | floor wiring harness | 82161-06V50 · 82161-06V51 · 82161-06X30 · 82161-06X31 · 82161-06X40 · 82161-06X41 · 82161-06Y00 · 82161-06Y01 · 82161-06Y10 · 82161-06Y11 · 82161-06Y20 · 82161-06Y21 · 82161-06Y30 · 82161-06Y31 · 82161-06Y40 · 82161-06Y41 · 82161-06Y50 · 82161-06Y51 · 82161-06Y60 · 82161-06Y61 · 82161-06Y70 · 82161-06Y71 · 82161-0X380 · 82161-0X600 · 82161-0X840 · 82161-0X850 · 82161-0X860 · 82161-0X870 · 82161-0X880 · 82161-0X890 · 82161-0XA00 · 82161-0XA10 · 82161-0XA20 · 82161-0XA40 · 82161-0XA50 · 82161-0XY60 · 82161-0XY70 · 82161-0XY80 · 82161-0XY90 · 82161-0XZ00 · 82161-0XZ10 · 82161-0XZ20 · 82161-0XZ30 |
| 82162 | Floor wiring harness No. 2 | 82162-06P10 · 82162-06P20 · 82162-06W80 · 82162-06W90 · 82162-06X00 · 82162-06X10 · 82162-06X20 · 82162-06X30 · 82162-06X40 · 82162-06X50 · 82162-06X60 · 82162-06X70 · 82162-06X80 · 82162-0XA10 · 82162-0XA40 · 82162-0XA50 · 82162-0XA60 · 82162-0XA70 · 82162-0XA80 · 82162-0XA90 · 82162-0XB00 · 82162-0XB10 · 82162-0XJ20 · 82162-0XJ30 · 82162-0XJ40 |
| 82163 | Floor wiring harness No. 3 | 82163-06190 |
| 82163B | No. 5 floor wiring harness | 82165-33100 |

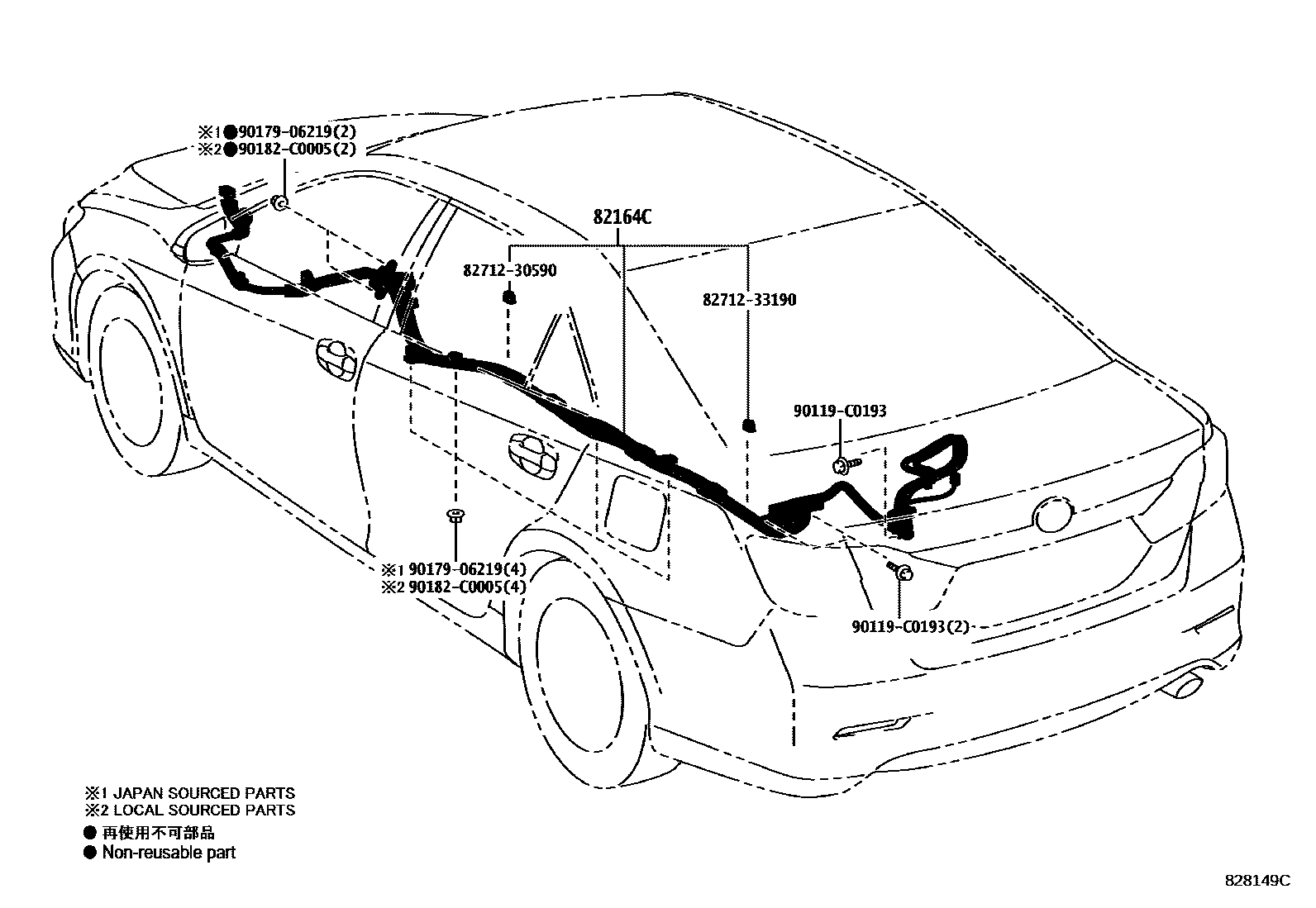

| 82164C | No. 4 floor wiring harness | 82164-33140 · 82164-33141 |
| 82171 | Roof No. 1 wiring harness | 82171-06G40 · 82171-06G41 · 82171-06G50 · 82171-06G51 · 82171-06G60 · 82171-06G61 · 82171-06G70 · 82171-06G71 · 82171-06N20 · 82171-06N80 · 82171-0X030 |
| 82181 | Luggage No. 1 wiring harness | 82181-06370 · 82181-06B00 · 82181-06B01 · 82181-06B20 · 82181-06B21 · 82181-06B30 · 82181-06B31 · 82181-06B40 · 82181-06B41 · 82181-06B50 · 82181-06B51 · 82181-06B60 · 82181-06B61 · 82181-06B70 · 82181-06B71 · 82181-06B80 · 82181-06B81 · 82181-06F50 · 82181-06F60 · 82181-06F70 · 82181-06F80 · 82181-06G00 · 82181-06G10 · 82181-06P50 · 82181-06P60 · 82181-06P70 · 82181-06P80 · 82181-06P90 · 82181-06Q00 |
| 82182 | Luggage No. 2 wiring harness | 82182-06280 |
| 82186B | Left front smart door wiring harness | 82186-06050 |

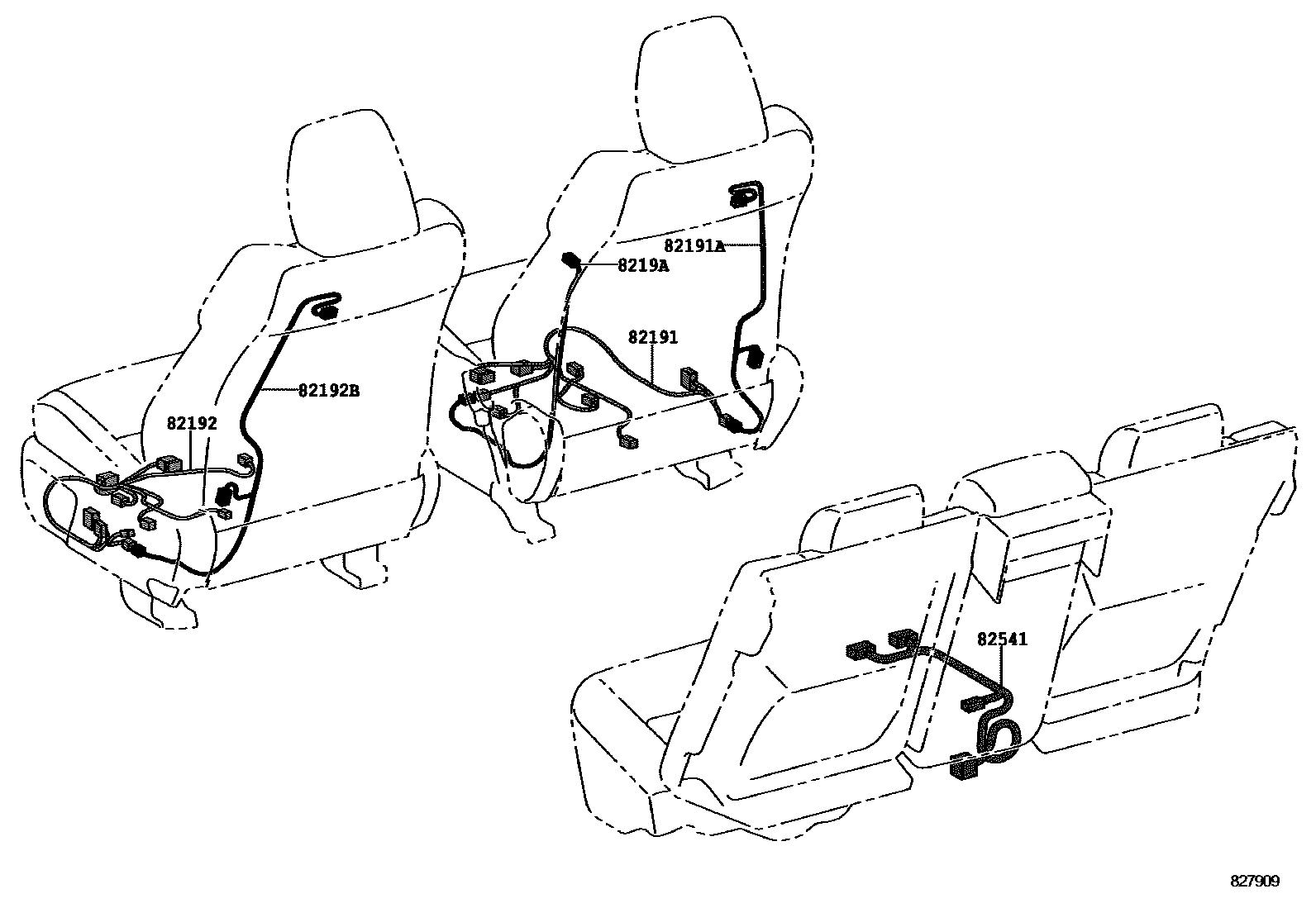

| 82191 | Front right seat wiring harness | 82191-06590 · 82191-06600 · 82191-06610 · 82191-06670 |
| 82191A | Front right seat wiring harness | 8219A-06160 · 8219A-06170 |
| 82192 | Front left seat wiring harness | 82192-06350 · 82192-06380 · 82192-06390 · 82192-06410 · 82192-06540 · 82192-06570 |
| 82192B | Wire harness No. 2, left side of front seat | 8219B-06150 · 8219B-06160 · 8219B-06180 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-06250 |
| 82219A | sensor harness | 82219-06020 · 82219-06040 · 82219-06060 |
| 82284 | Ground wire | 82284-06140 · 82284-06180 · 82284-06200 |
| 82541 | Electric seat switch wiring harness | 82194-06070 · 82194-06110 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82661E | No. 2 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 |
| 82666C | No. 4 connector holder | 82666-33420 |
| 82666D | No. 5 connector holder | 82666-33510 |
| 82666E | No. 6 connector holder | 82666-33470 |
| 82666F | No. 7 connector holder | 82666-33480 |
| 82666G | No. 8 connector holder | 82666-33490 |
| 82712A | Wire harness bracket | 82712-33080 |
| 82712B | Wire harness bracket | 82712-33190 |
| 82815A | Wiring harness protector cover | 82815-33720 |
| 82815B | Wiring harness protector cover | 82815-33860 |
| 82815G | No. 5 wire harness protector cover | 82815-33870 |
| 82815H | No. 6 wire harness protector cover | 82815-33880 |
| 82815J | No. 7 wire harness protector cover | 82815-33890 |
| 82815K | No. 8 wire harness protector cover | 82815-33620 · 82815-33850 |
| 82815L | No. 9 wire harness protector cover | 82815-33630 |
| 82817 | No. 1 wire harness protection device | 82817-33E30 |
| 82817A | No. 2 wire harness protection device | 82817-33J30 |
| 82817B | No. 3 wire harness protection device | 82817-33M30 |
| 82817C | No. 4 wire harness protection device | 82817-33M50 |
| 82817D | No. 5 wire harness protection device | 82817-33M60 |
| 82817E | No. 6 wire harness protection device | 82817-33M80 |
| 82817F | No. 7 wire harness protection device | 82817-33N00 |
| 82817G | No. 8 wire harness protection device | 82817-33K00 |
| 82817J | No. 9 wire harness protection device | 82817-33F90 · 82817-33L70 |
| 82817K | No. 10 wire harness protection device | 82817-33G00 · 82817-33L90 |
| 82817L | No. 11 wire harness protection device | 82817-33K30 |
| 82823T | Generator terminal cover | 82823-22080 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-30180 |
| 82824D | Harness connector | 82824-48020 |
| 82824E | Harness connector | 82824-52290 |
| 82824F | Harness connector | 82824-73030 |
| 82824G | Harness connector | 82824-50350 |
