Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 16 PNC and OE references.

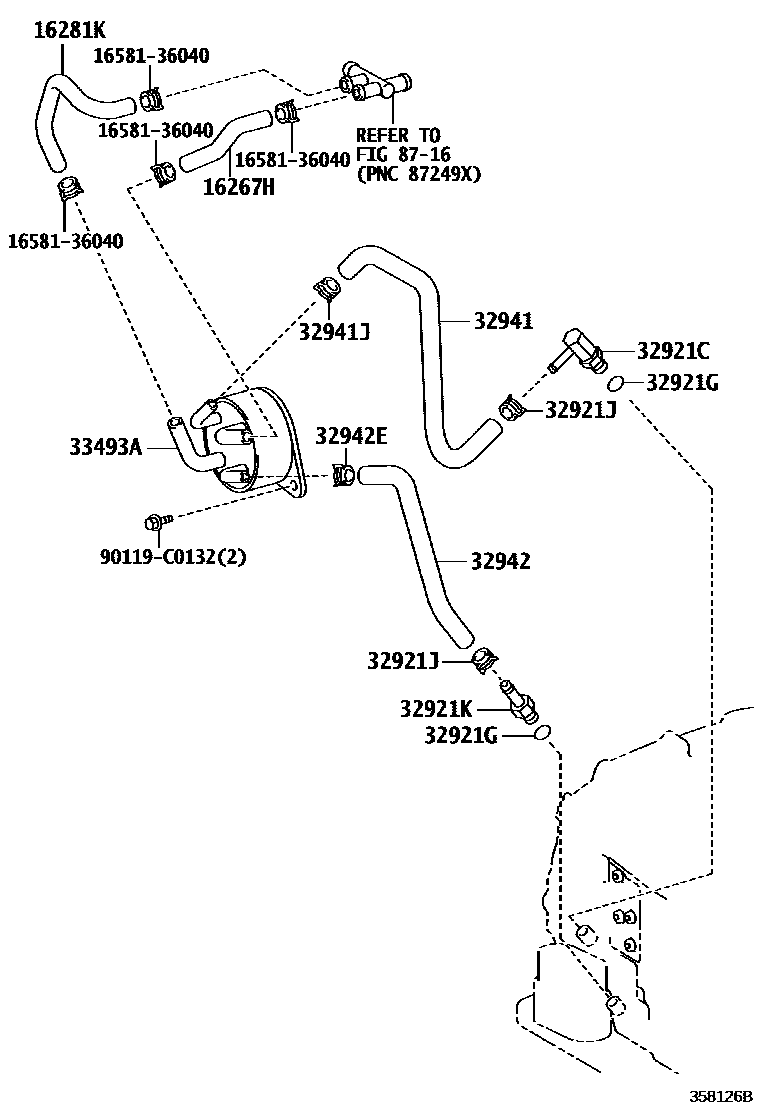

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358126B
变速器油冷却器和配管(ATM) — 358126B (201112 – 201501)

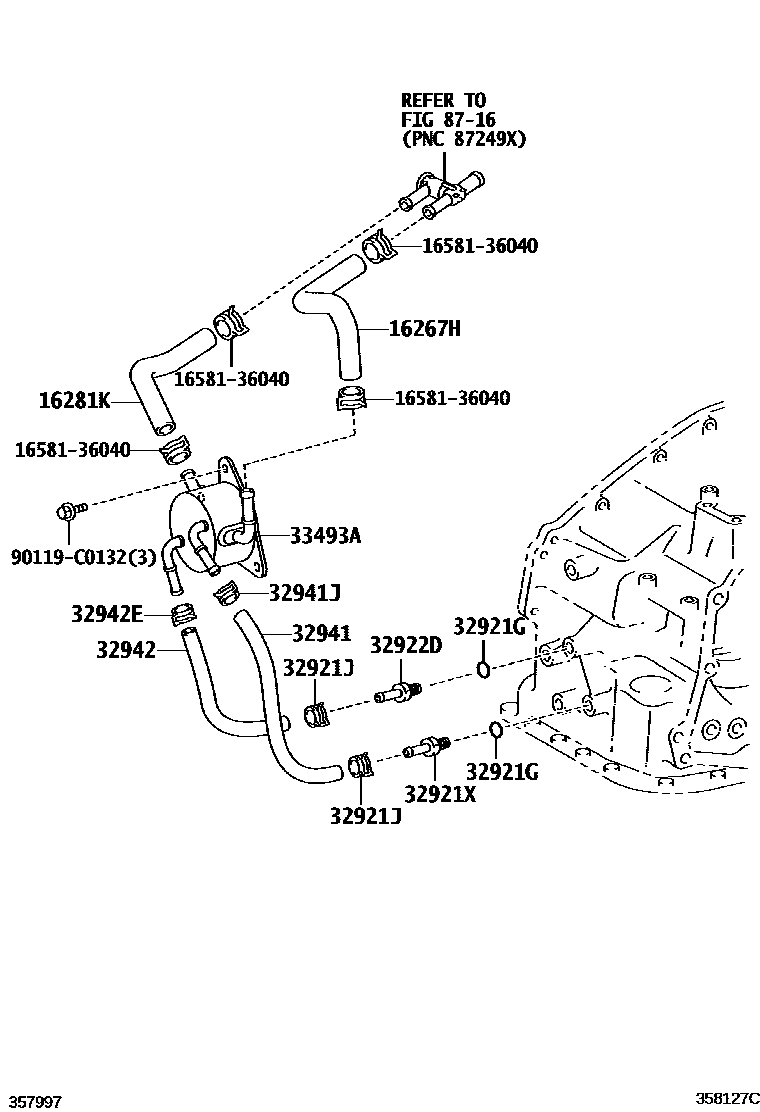

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358127C
变速器油冷却器和配管(ATM) — 358127C (201112 – 201608)

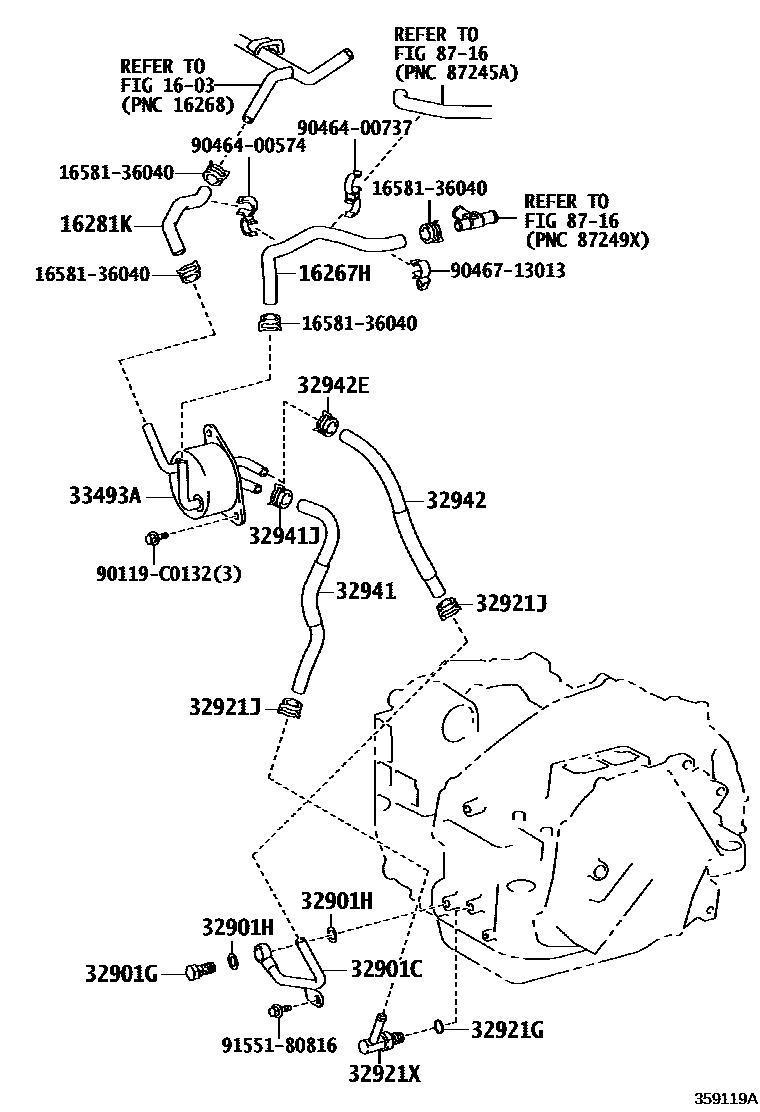

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359119A
变速器油冷却器和配管(ATM) — 359119A (201501 – 999999)

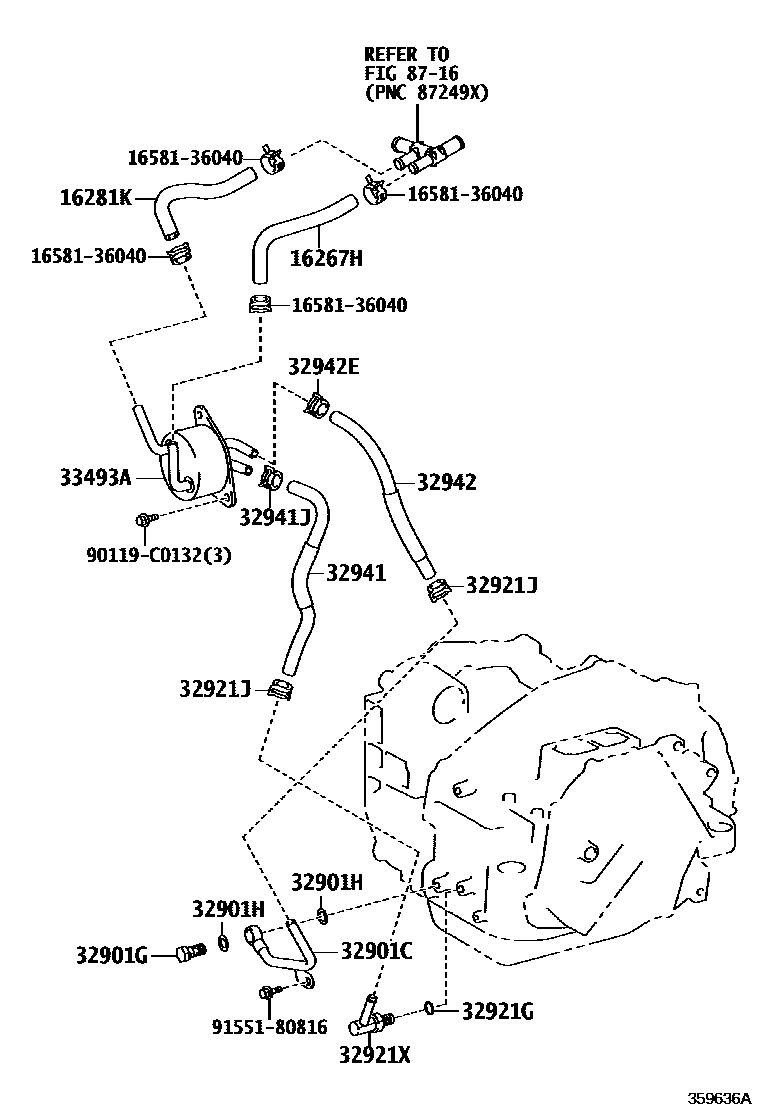

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359636A
变速器油冷却器和配管(ATM) — 359636A (201608 – 999999)

PNC and OE references

PNCPart nameOE numbers
16267HHOSE, WATER BY-PASS, NO.316267-0H030 · 16267-0V040 · 16267-0V080 · 16267-0V160
16281KHOSE, WATER BY-PASS, NO.416281-0H030 · 16281-0V040 · 16281-0V080 · 16281-0V160
32901CTransmission oil cooler joint sub-assembly32901-48010
32901GConnector bolt (for oil cooler)90401-14003
32901HGasket (for transmission oil cooler connector)90430-14013
32921CFitting (for transmission oil cooler tube)90407-13009
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189 · 90301-11031
32921JClamp (for transmission oil cooler hose)90466-16004 · 90466-C0024
32921KConnector No. 2 (for transmission oil cooler pipe)90404-13004
32921XTransmission oil cooler oil inlet joint or elbow90404-14027 · 90407-14032
32922DTransmission oil cooler oil outlet connector or elbow90404-14027
32941No. 1 transmission oil cooler oil inlet hose32941-06140 · 32941-33140 · 90445-17183 · 90445-C0010
32941JClamp No. 1 (for transmission oil cooler hose)90466-16004 · 90466-C0024
32942No. 1 transmission oil cooler oil outlet hose32942-06130 · 32942-33130 · 90445-17100 · 90445-C0011
32942EClamp No. 2 (for transmission oil cooler hose)90466-16004 · 90466-C0024
33493ATransmission oil cooler33493-06010 · 33493-33030 · 33493-33050
