Toyota CAMRY Manifold — Figure 1701

Toyota CAMRY EPC diagram 1701, Manifold, with 5 images and 17 PNC and OE references.

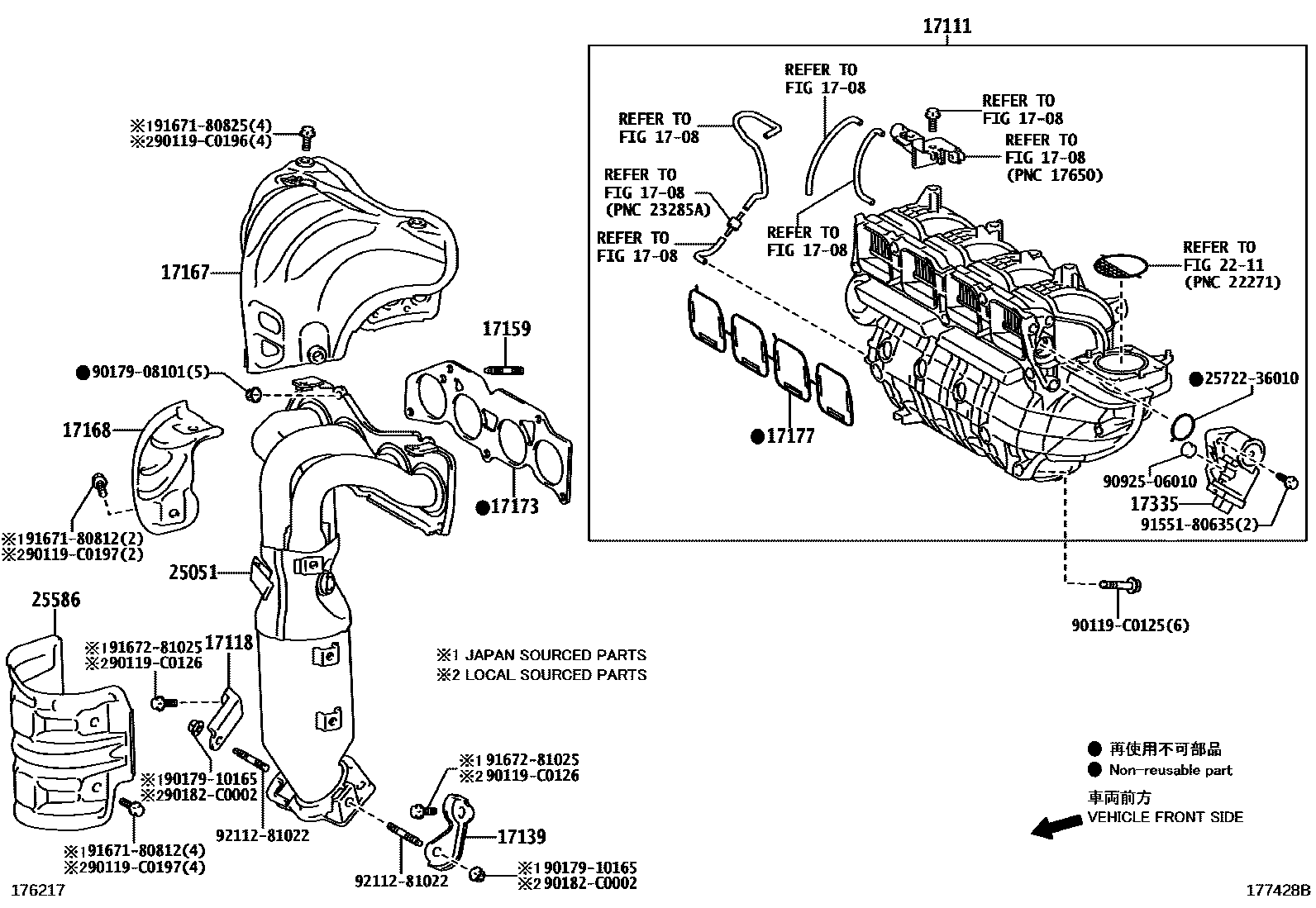

Toyota CAMRY Manifold EPC diagram — 177428B
Manifold — 177428B (201112 – 999999)

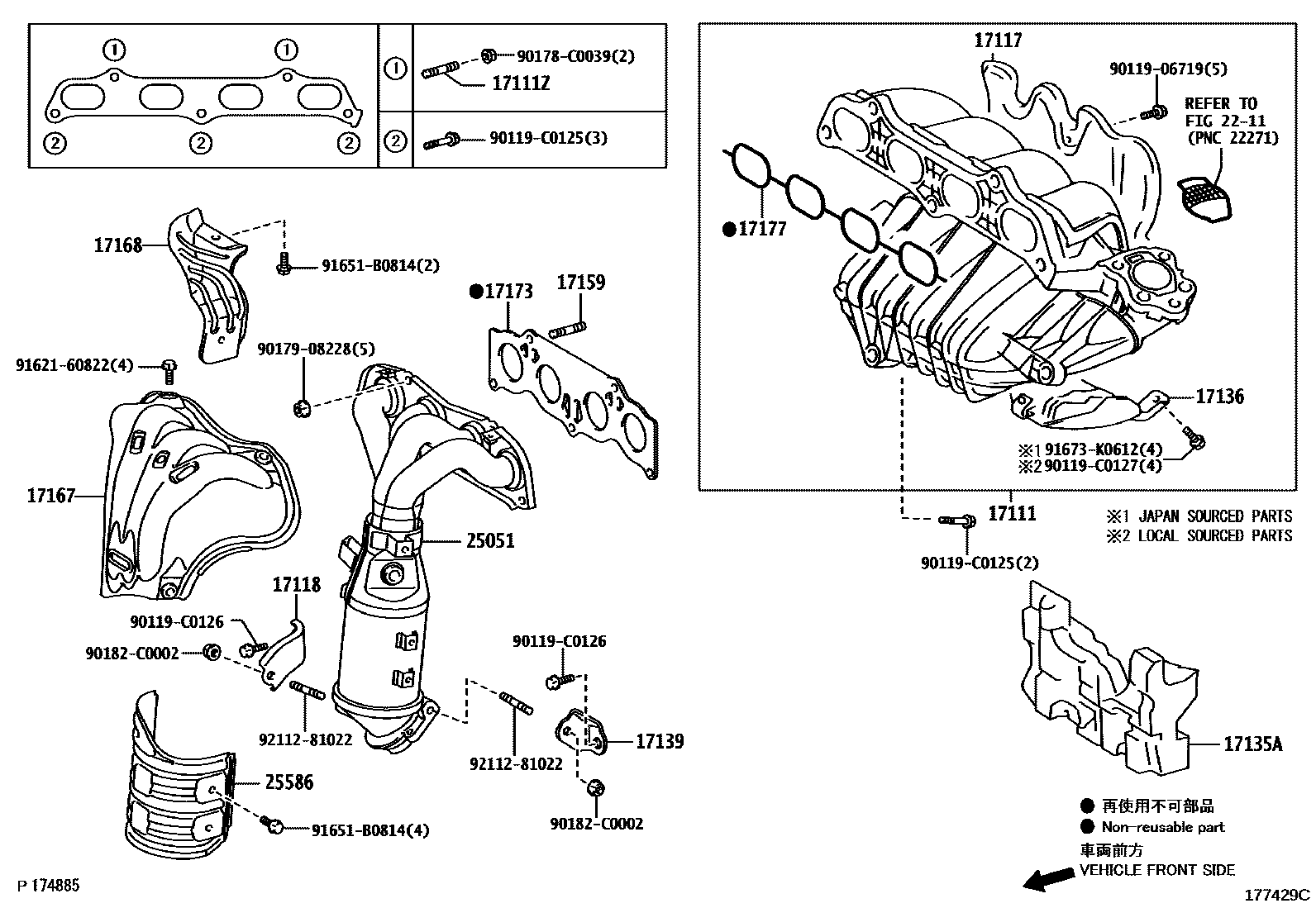

Toyota CAMRY Manifold EPC diagram — 177429C
Manifold — 177429C (201112 – 999999)

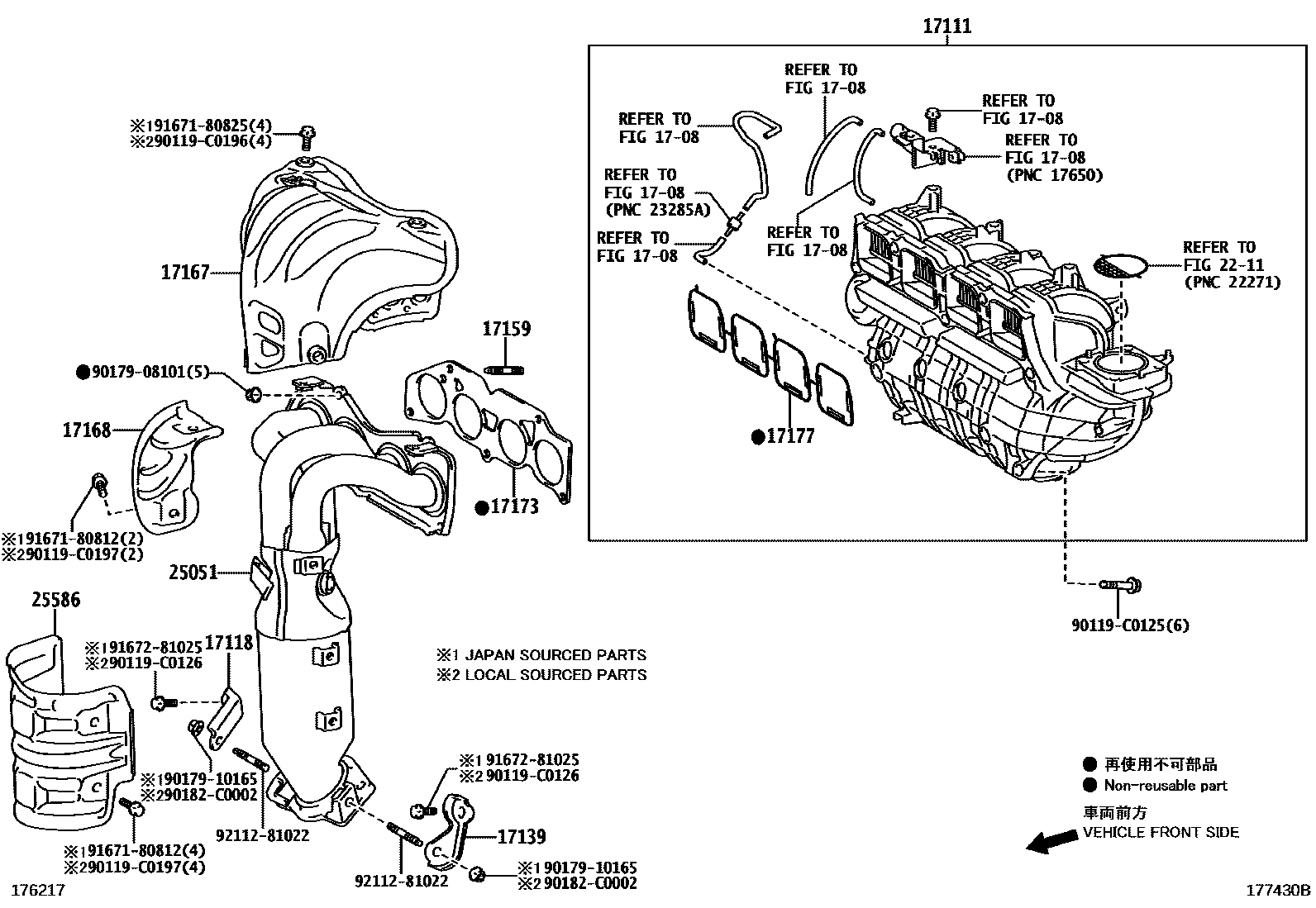

Toyota CAMRY Manifold EPC diagram — 177430B
Manifold — 177430B (201112 – 999999)

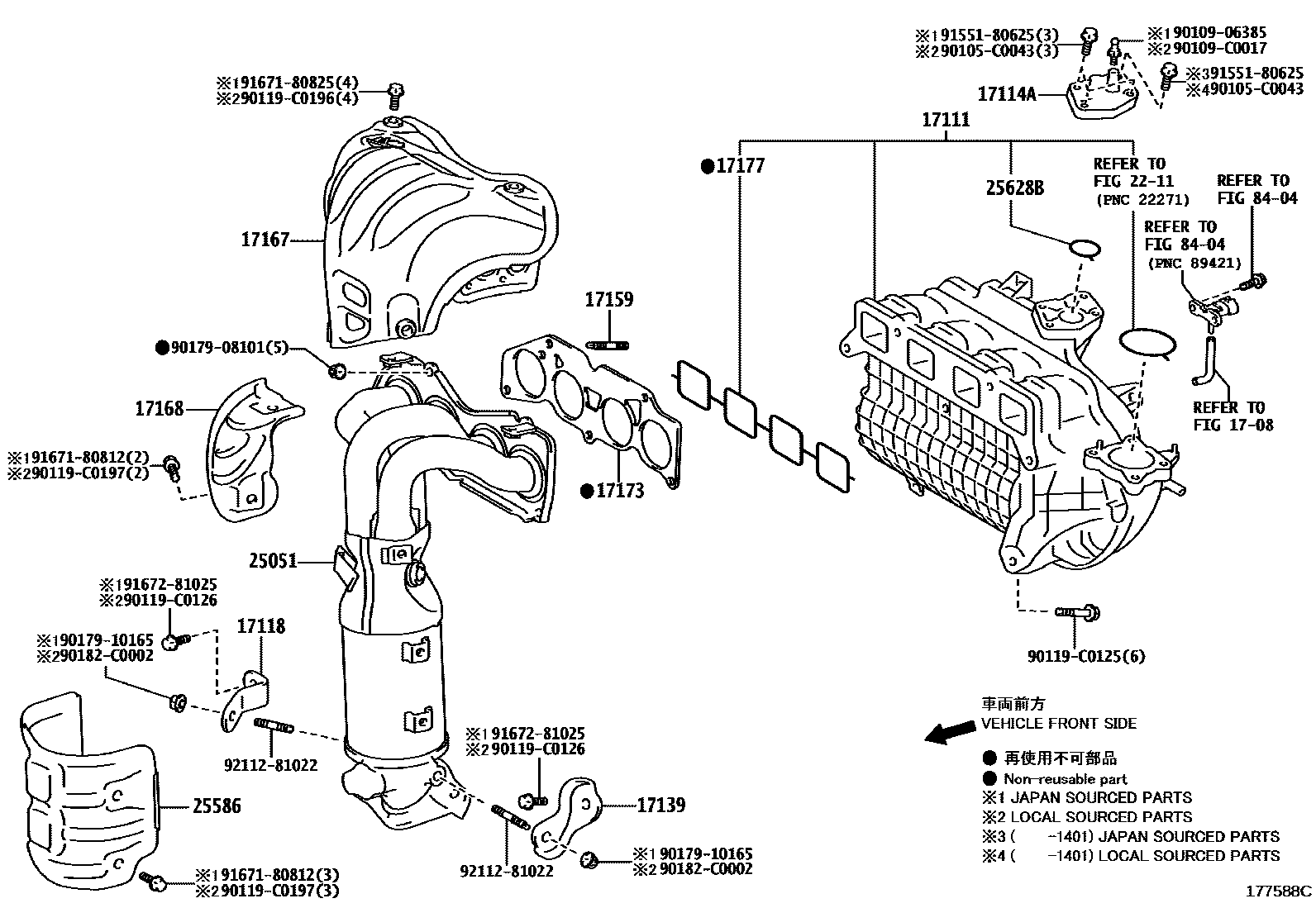

Toyota CAMRY Manifold EPC diagram — 177588C
Manifold — 177588C (201205 – 999999)

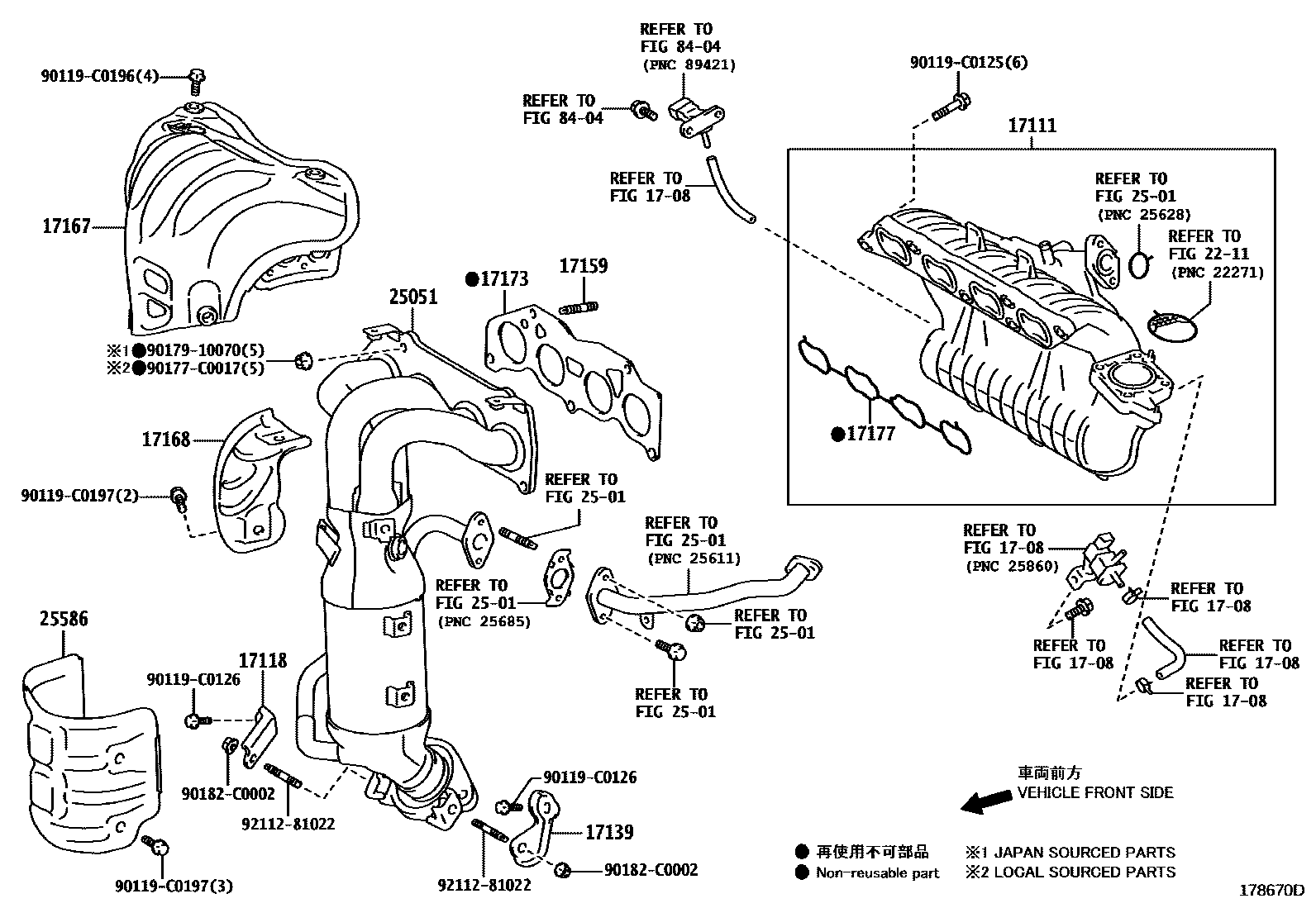

Toyota CAMRY Manifold EPC diagram — 178670D
Manifold — 178670D (201501 – 999999)

PNC and OE references

PNCPart nameOE numbers
17111Intake Manifold17120-0H071 · 17120-0H072 · 17120-0V030 · 17120-0V060 · 17120-0V061 · 17120-28070 · 17120-28071 · 17120-36020 · 17120-36021 · 17120-36050
17111ZStud bolts (for intake manifold to cylinder head)90126-08026
17114AIntake flange17114-0V030 · 17114-0V040
17117Intake pipe insulation pad17117-0H020 · 17117-28020
17118Manifold stays17118-0V020 · 17118-0V030 · 17118-28080
17135AIntake manifold No. 1 heat shield17135-28011
17136Intake manifold No. 2 heat shield17136-28020
17139No. 2 manifold stay17139-0V020 · 17139-0V030 · 17139-28050
17159Studs (for manifold to cylinder head)90126-08037 · 90126-08052 · 90126-10015 · 90126-C0010
17167Exhaust manifold No. 1 heat shield17167-0H050 · 17167-0V020 · 17167-0V040
17168Exhaust manifold No.2 insulation pad17168-0H050 · 17168-0V020
17173Gasket (exhaust manifold to cylinder head)17173-0H040 · 17173-0V020 · 17173-0V030
17177No. 1 gasket (intake manifold to cylinder head)17171-0V020 · 17171-0V030 · 17171-36010 · 17171-36011 · 17171-36020 · 17177-28010 · 17177-28031
17335Intake control valve actuator17335-36010
25051Exhaust manifold three-way catalytic converter sub-assembly25051-0H160 · 25051-0V050 · 25051-0V060 · 25051-0V220
25586No. 1 manifold three-way catalytic converter vibration isolation pad25586-0H050 · 25586-0V030 · 25586-0V040 · 25586-0V070
25628BEGR air intake gasket25628-36010
