Toyota CAMRY 暖风和空调系统 - 水管 — Figure 8716

Toyota CAMRY EPC diagram 8716, 暖风和空调系统 - 水管, with 2 images and 5 PNC and OE references.

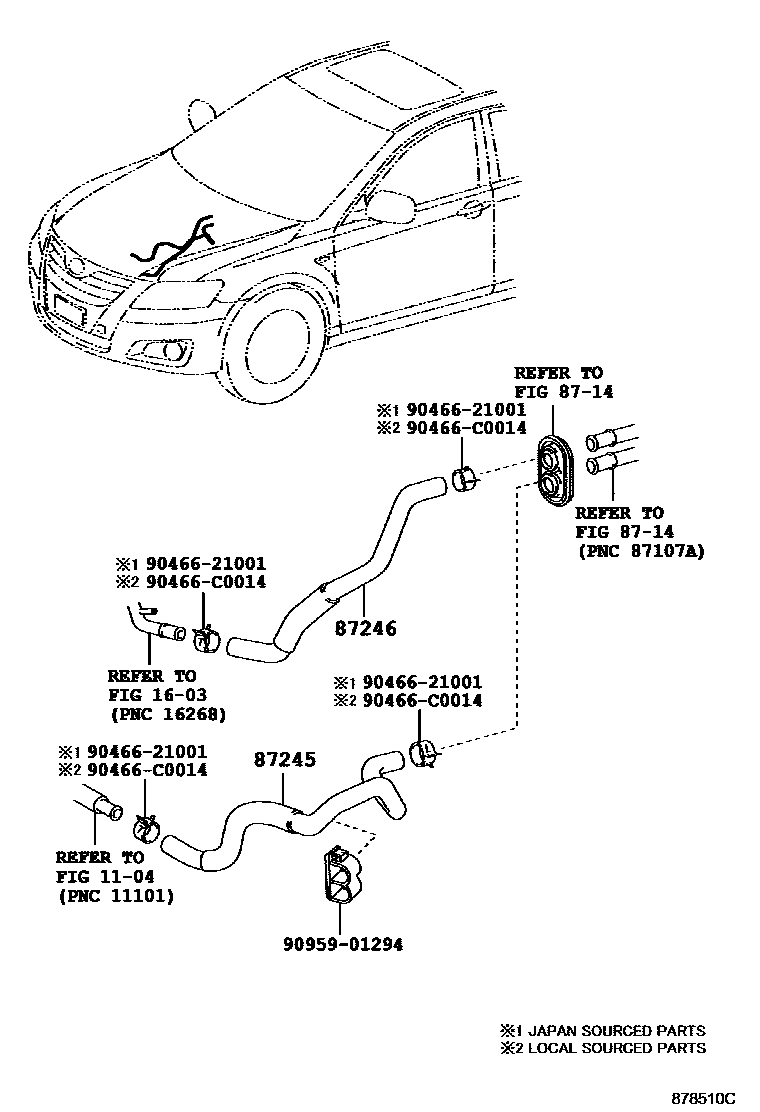

Toyota CAMRY 暖风和空调系统 - 水管 EPC diagram — 878510C
暖风和空调系统 - 水管 — 878510C (200605 – 999999)

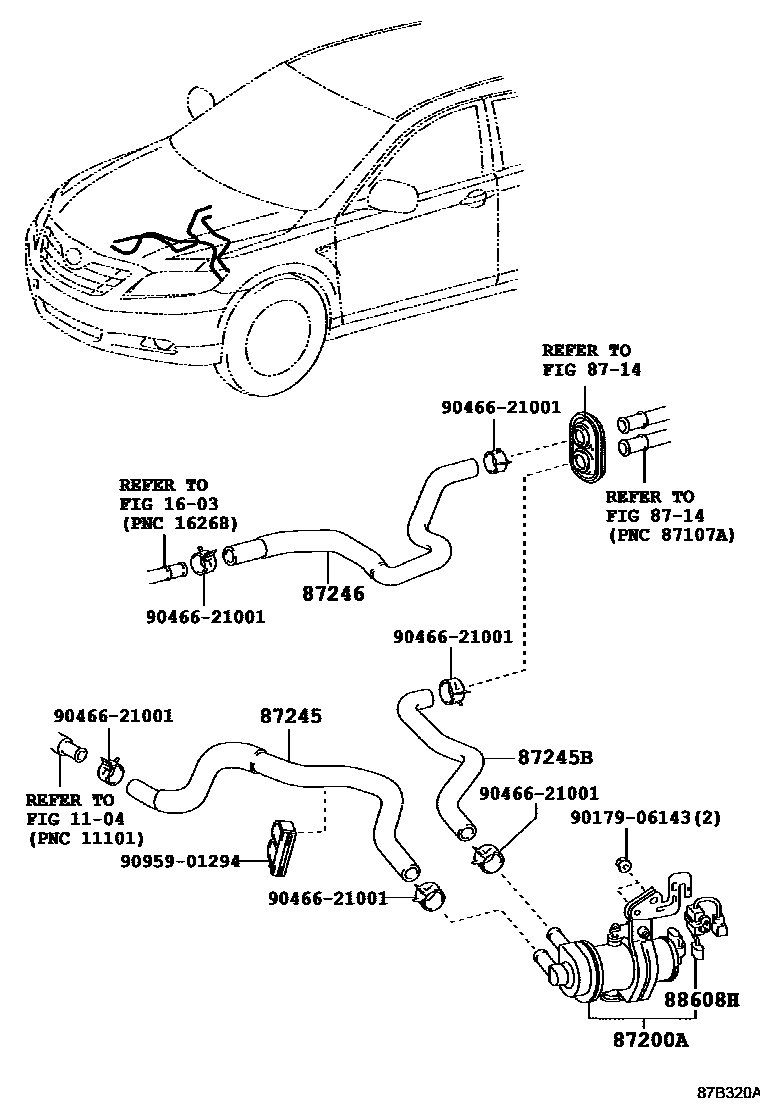

Toyota CAMRY 暖风和空调系统 - 水管 EPC diagram — 87B320A
暖风和空调系统 - 水管 — 87B320A (201003 – 999999)

PNC and OE references

PNCPart nameOE numbers
87200AWater pump assembly (for heater)87200-33010
87245Heater water inlet hose87245-06620 · 87245-06730 · 87245-06A40
87245BHeater water inlet hose B87245-06740
87246Heater outlet hose87245-06630 · 87245-06750
88608HAir indicator No. 2 wiring harness sub-assembly88608-33010
