Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 15 images and 53 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

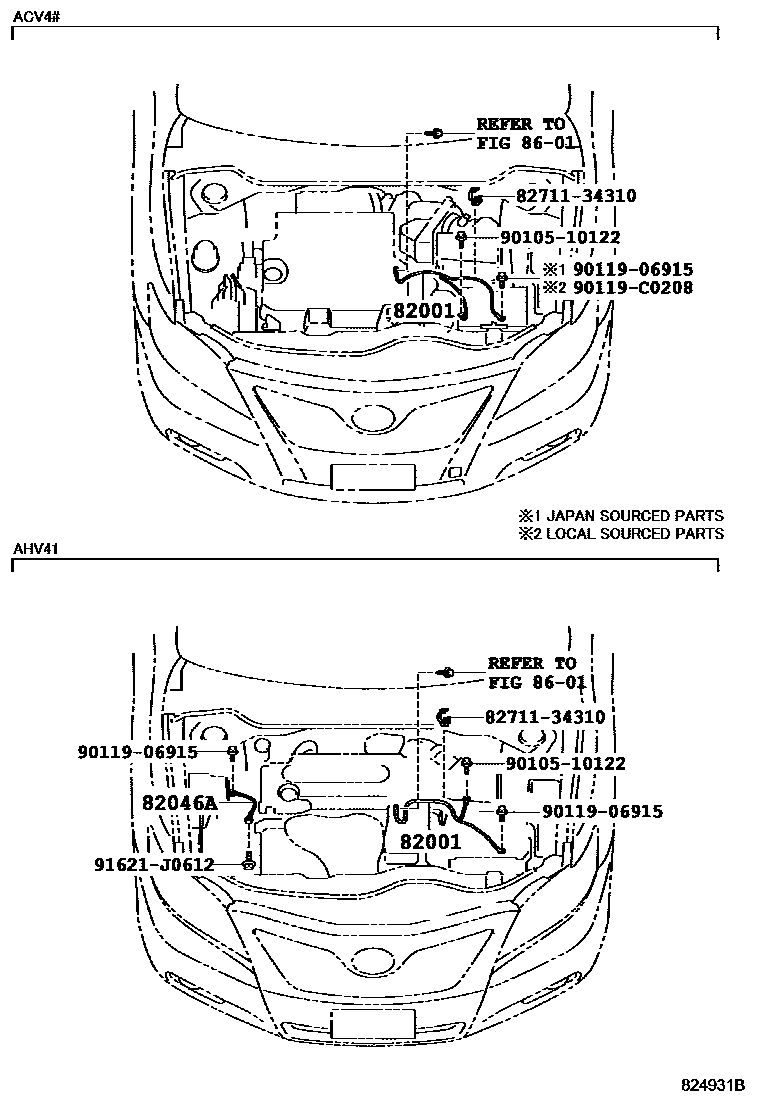

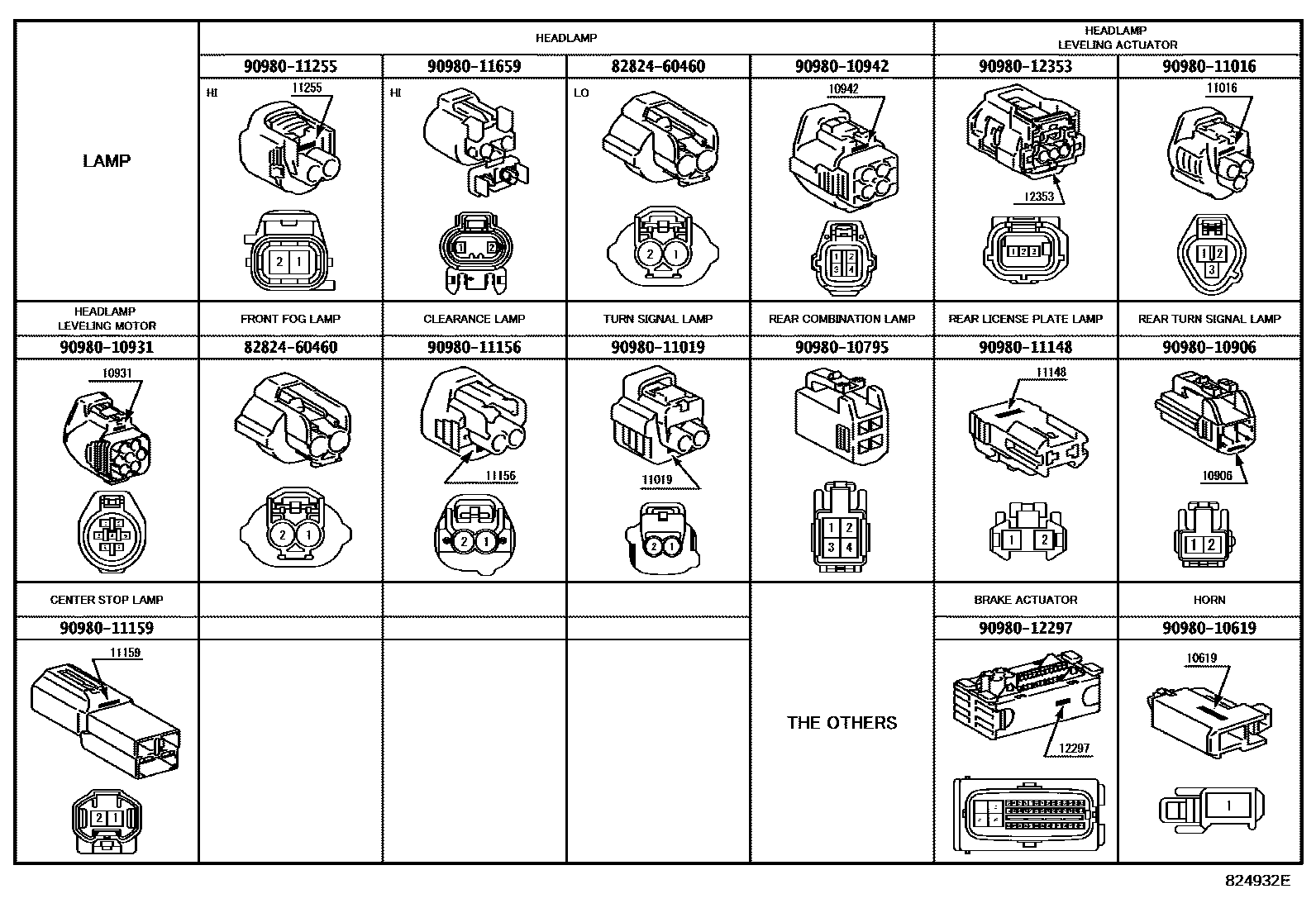

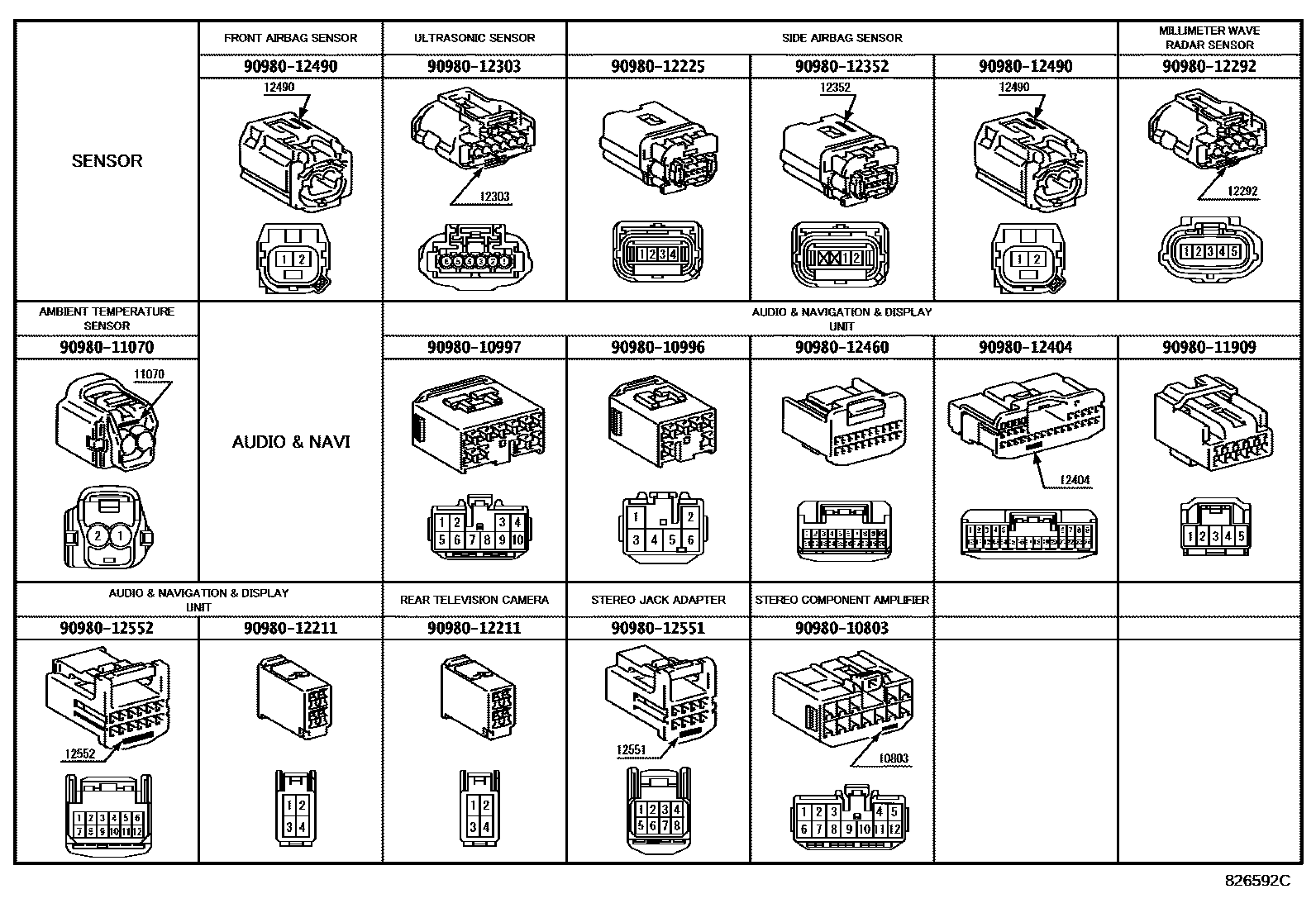

| 82001 | Connection cable No. 1 | 90980-07428 · 90980-C7002 |
| 82046A | Body No. 1 ground wire sub-assembly | 82046-06010 |

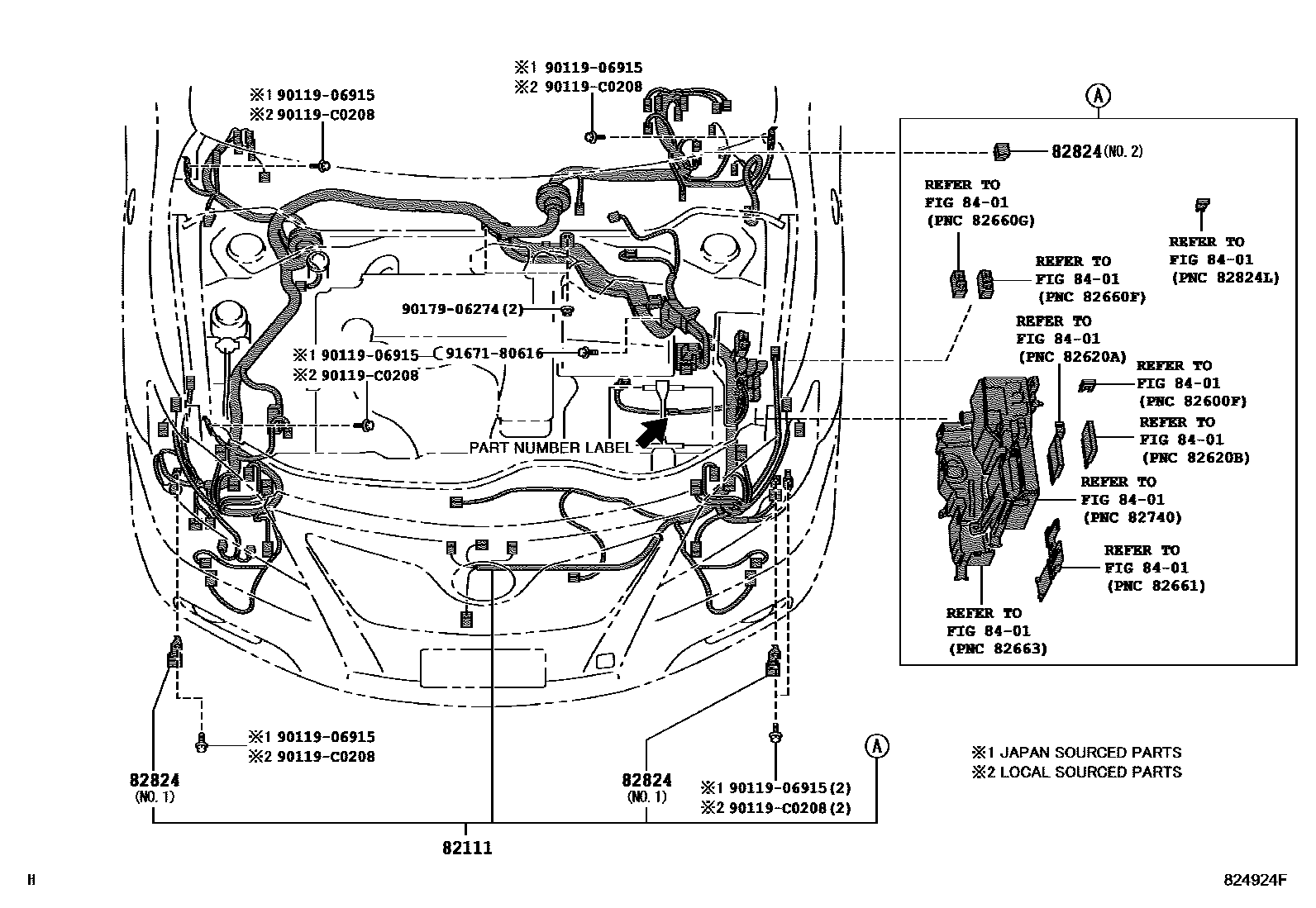

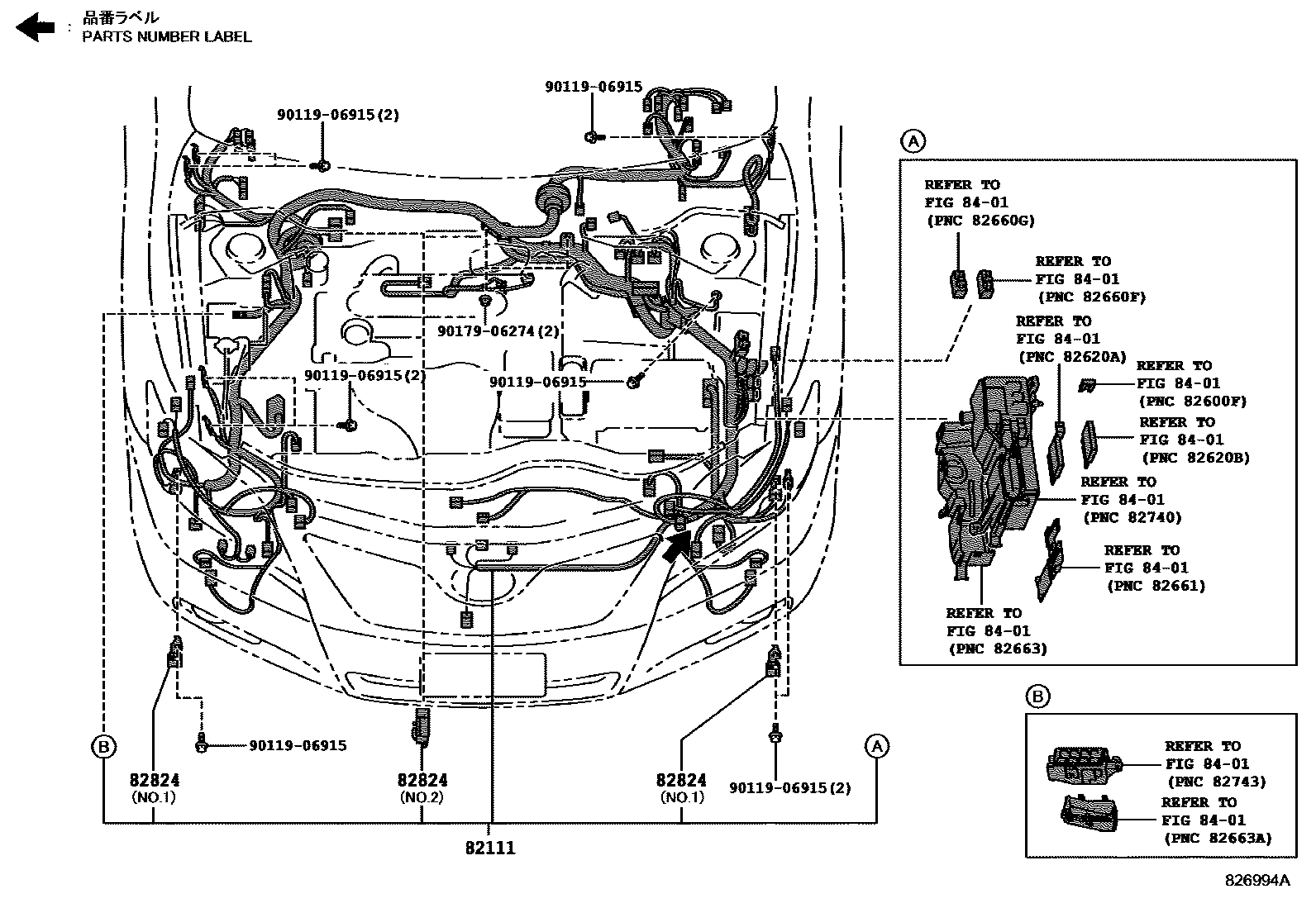

| 82111 | Engine room main wiring harness | 82111-06L20 · 82111-06L21 · 82111-06L30 · 82111-06L31 · 82111-06L40 · 82111-06L41 · 82111-06L50 · 82111-06L51 · 82111-06L60 · 82111-06L61 · 82111-06S90 · 82111-06T00 · 82111-06U30 · 82111-06U40 · 82111-06U50 · 82111-06U51 · 82111-06U60 · 82111-06U70 · 82111-06U71 · 82111-06U80 · 82111-06U90 · 82111-06V70 · 82111-06V71 · 82111-06Y10 · 82111-06Y20 |

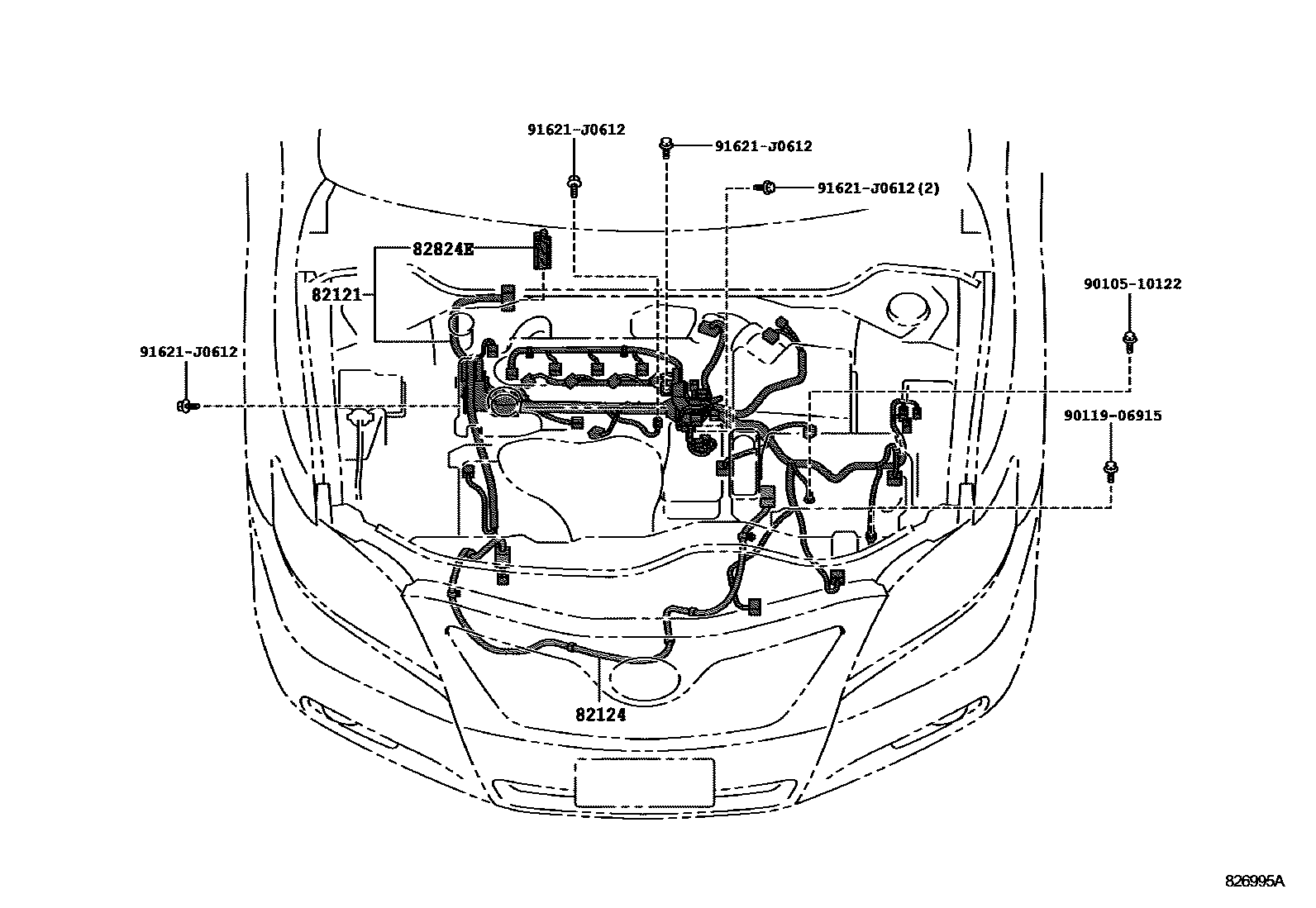

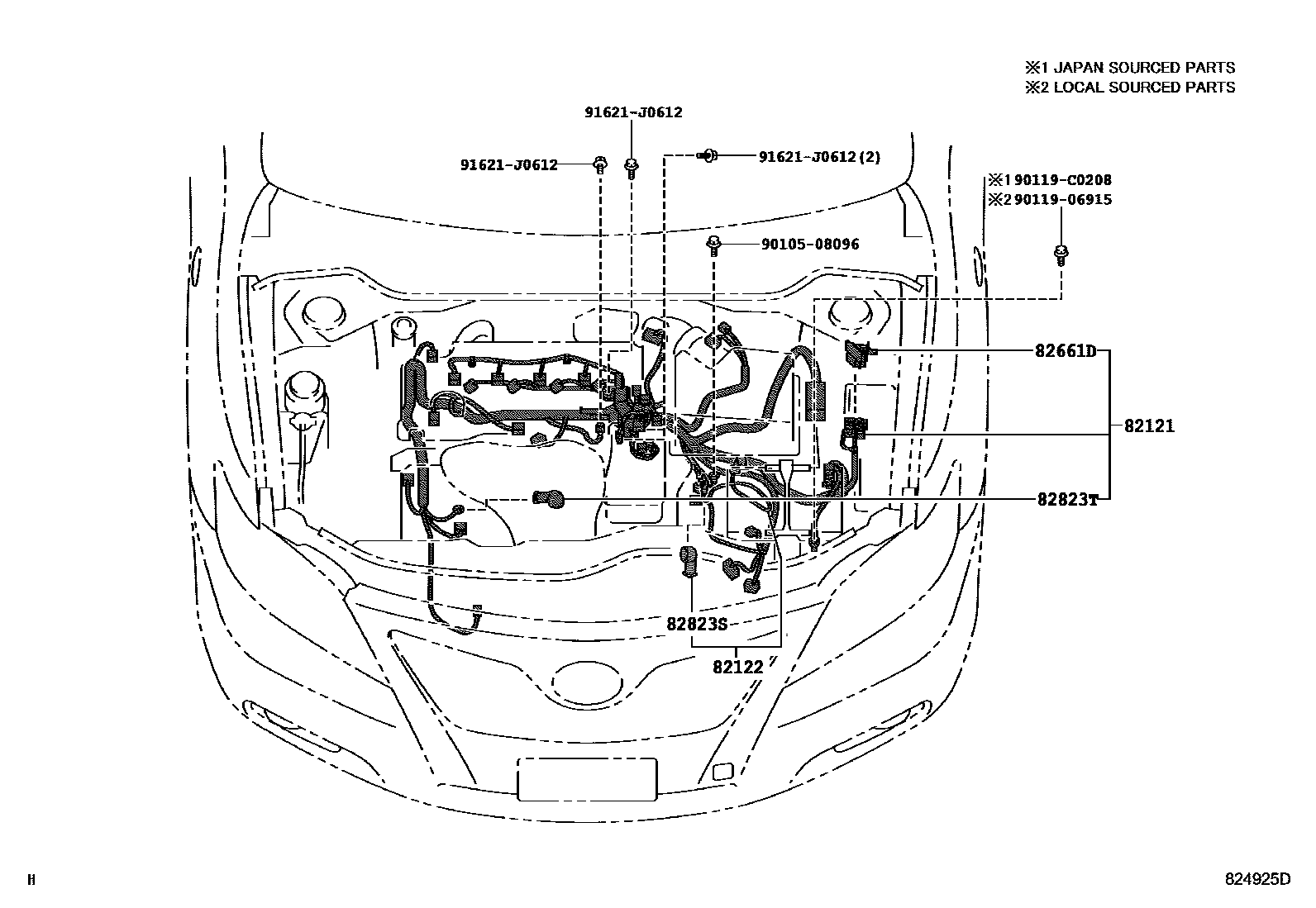

| 82121 | Engine wiring harness | 82121-06800 · 82121-06A80 · 82121-06A81 · 82121-06A82 · 82121-06A83 · 82121-06A90 · 82121-06A91 · 82121-06A92 · 82121-06A93 |
| 82122 | Engine No. 2 wiring harness | 82122-06080 |
| 82124 | Engine No. 4 wiring harness | 82124-33050 |

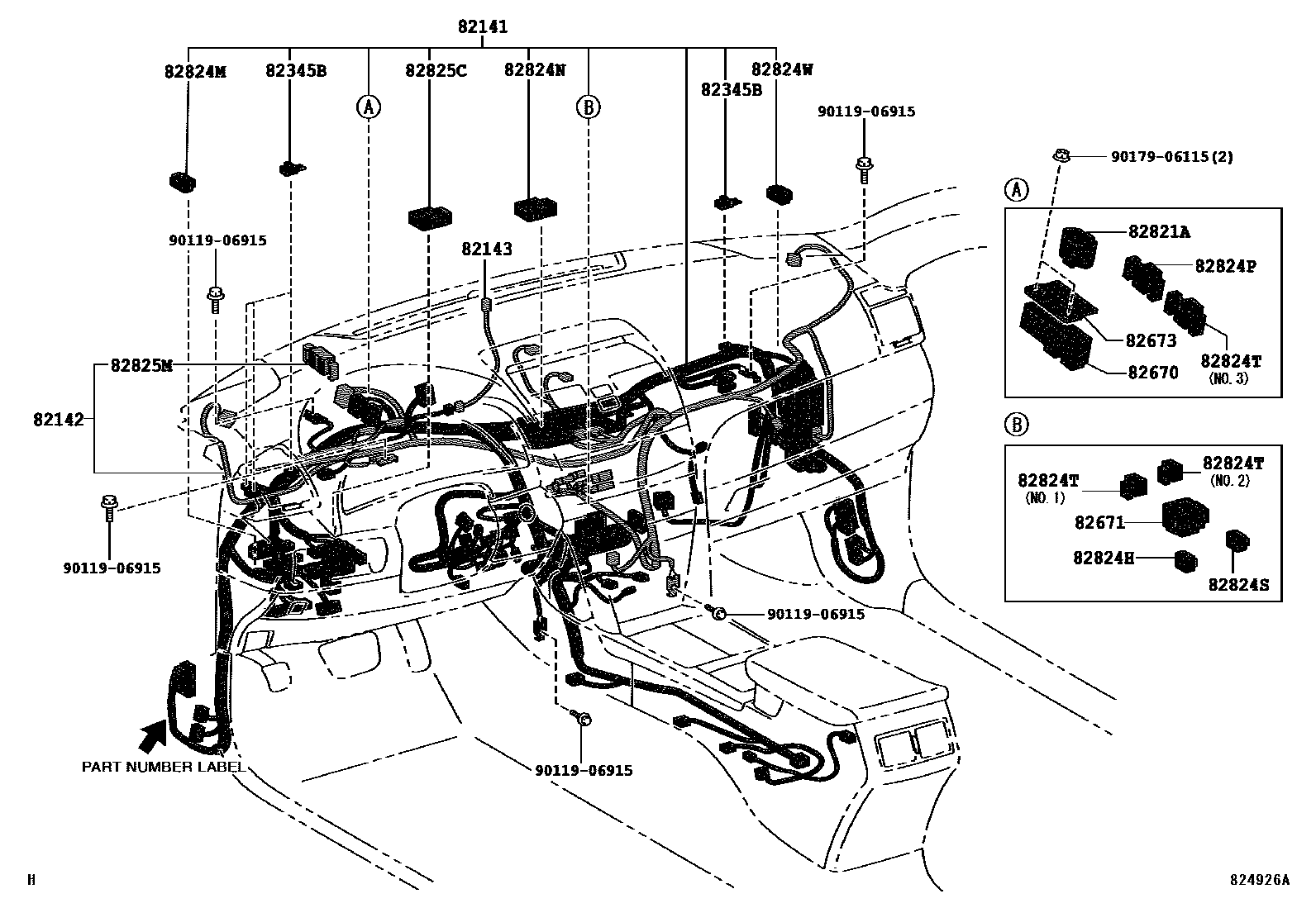

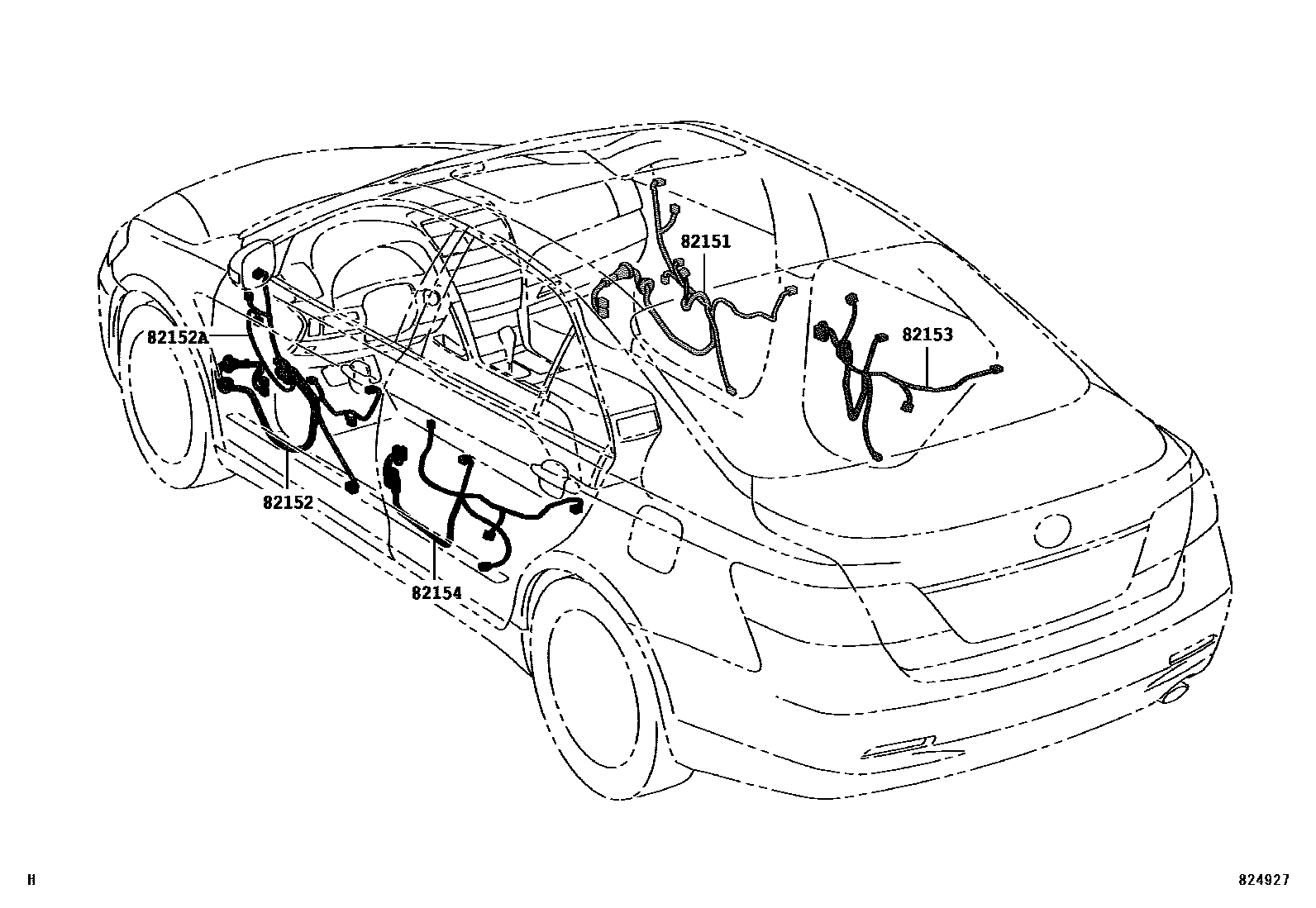

| 82141 | Dashboard wiring harness | 82141-06P40 · 82141-06P41 · 82141-06P42 · 82141-06P50 · 82141-06P51 · 82141-06P52 · 82141-06P60 · 82141-06P61 · 82141-06P70 · 82141-06P71 · 82141-06P72 · 82141-06R60 · 82141-06R61 · 82141-06R70 · 82141-06R71 · 82141-06S60 · 82141-06S61 · 82141-06S62 · 82141-06W70 · 82141-06W80 · 82141-06W81 · 82141-06W90 · 82141-06W91 · 82141-06W93 · 82141-06X00 · 82141-06X01 · 82141-06X03 · 82141-06X10 · 82141-06X11 · 82141-06X12 · 82141-06X20 · 82141-06X40 · 82141-06X41 · 82141-06X42 · 82141-0X140 · 82141-0X150 · 82141-0X160 · 82141-0X180 · 82141-0X380 · 82141-0X381 · 82141-0XC20 · 82141-0XE20 · 82141-0XE21 · 82141-0XE22 · 82141-0XE40 · 82141-0XE41 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06370 · 82142-06371 · 82142-06372 · 82142-06380 · 82142-06390 · 82142-06391 · 82142-06400 · 82142-06540 · 82142-06550 · 82142-06551 · 82142-06880 · 82142-06890 · 82142-06A20 · 82142-06A30 · 82142-06A40 · 82142-06A60 · 82142-06D60 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-06160 |
| 82151 | Right front door wiring harness | 82151-06850 · 82151-06860 · 82151-06B50 |
| 82152 | Left front door wiring harness | 82152-06A60 · 82152-06A70 · 82152-06A80 · 82152-06C80 |
| 82152A | Left front door wiring harness No. 2 | 82156-06090 |
| 82153 | Rear door wiring harness No. 1 | 82153-06230 |
| 82154 | Rear door wiring harness No. 2 | 82154-06210 |

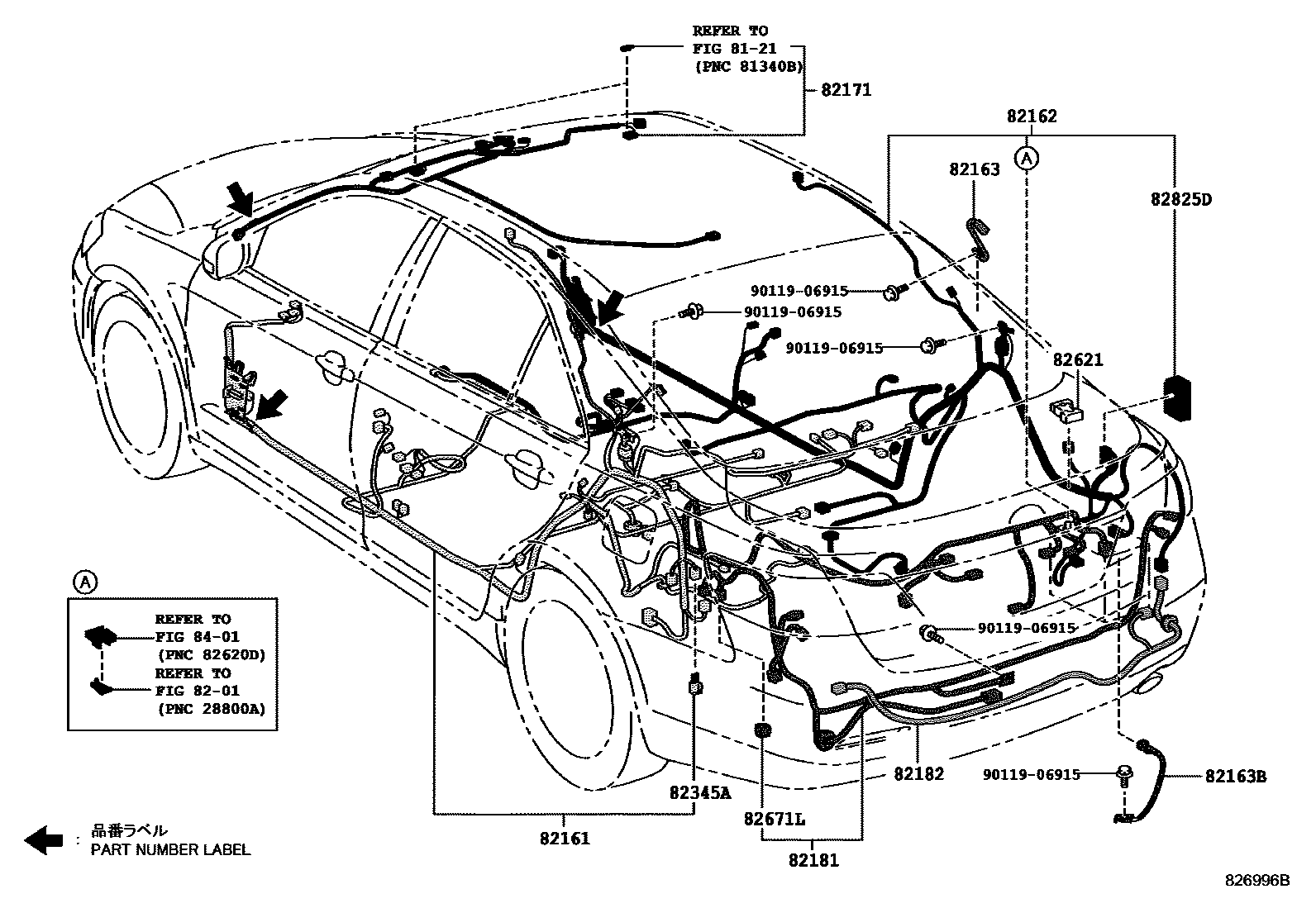

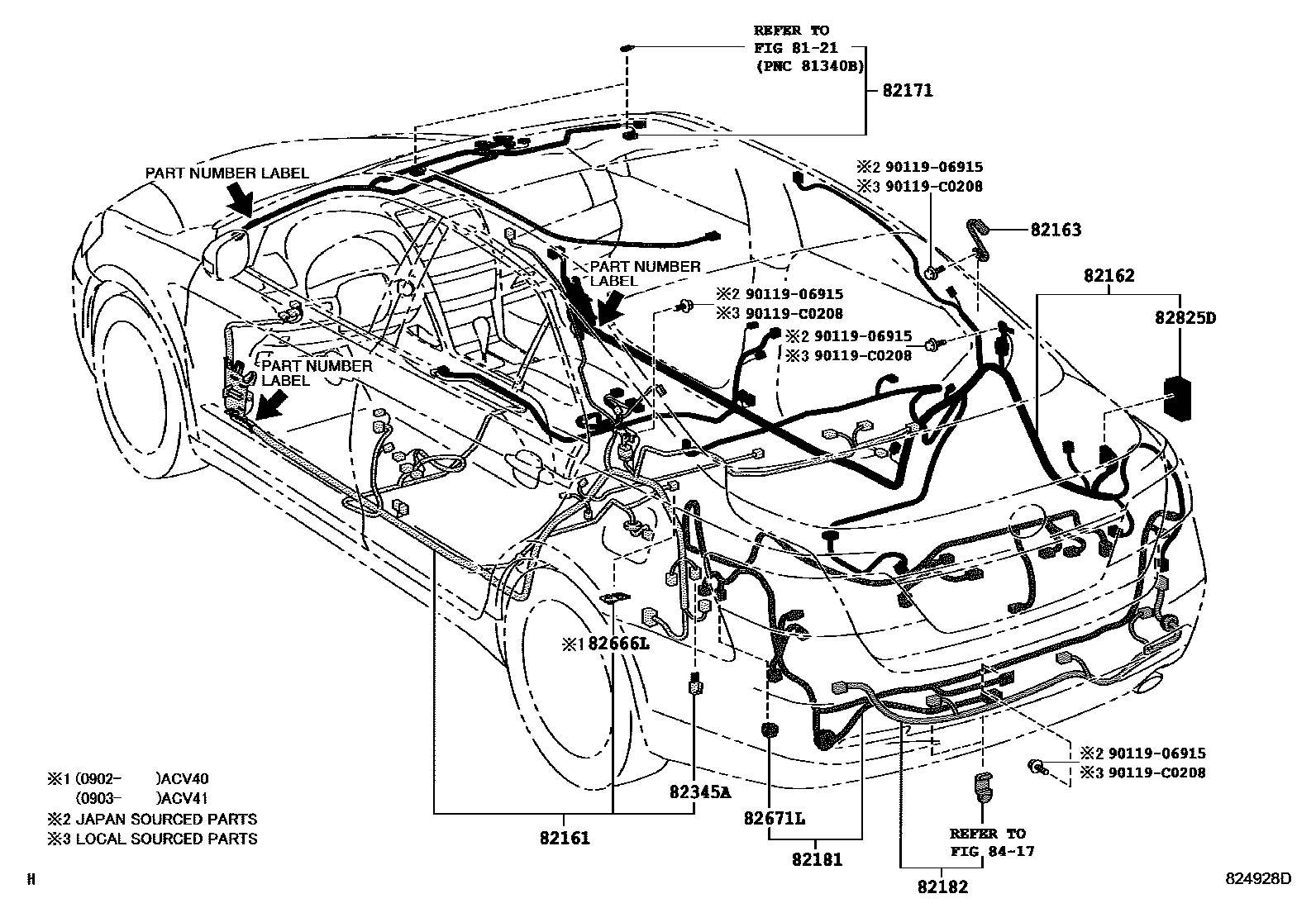

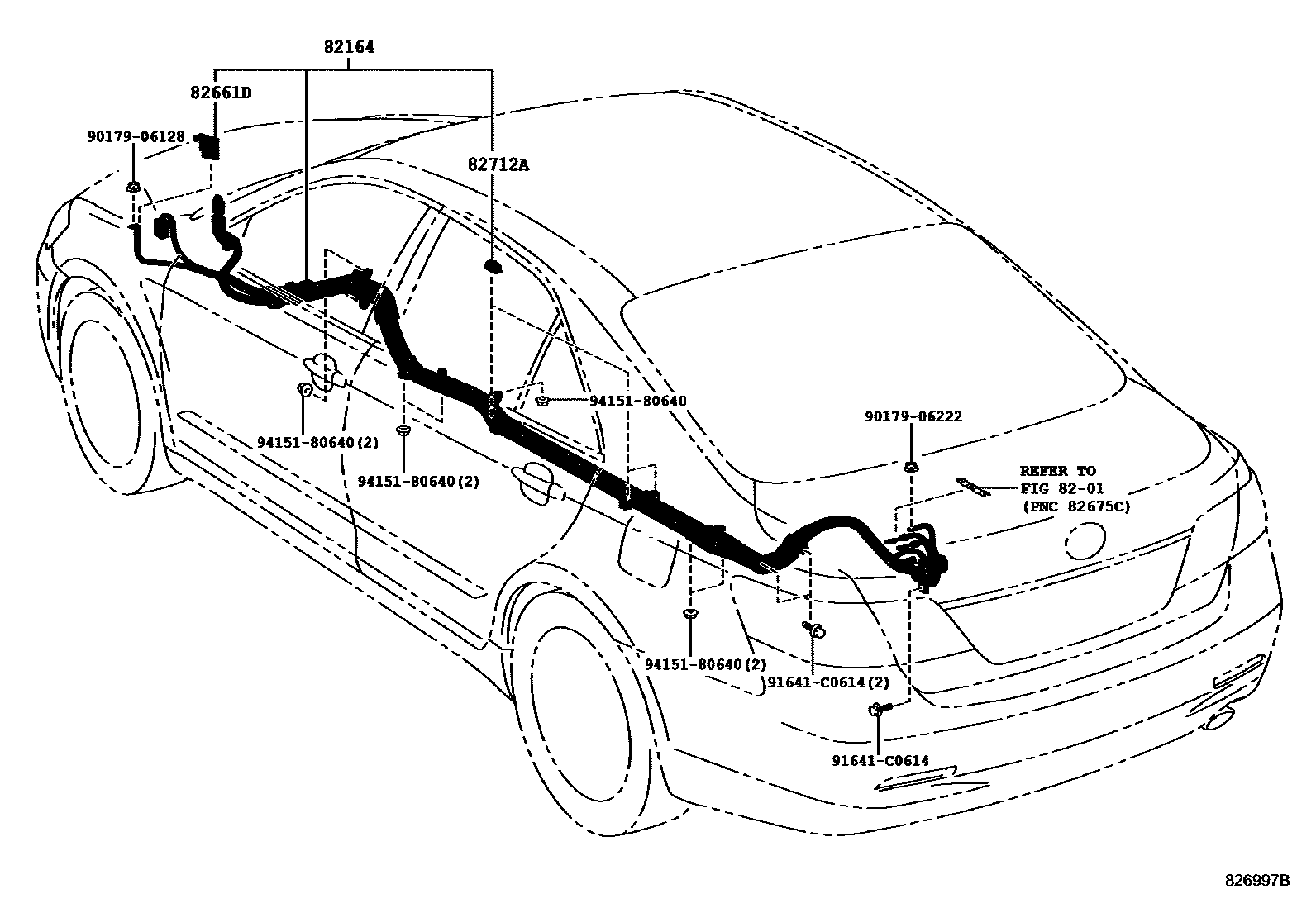

| 82161 | floor wiring harness | 82161-06G10 · 82161-06G11 · 82161-06G12 · 82161-06G20 · 82161-06G30 · 82161-06G31 · 82161-06G32 · 82161-06K20 · 82161-06K21 · 82161-06K22 · 82161-06K30 · 82161-06K31 · 82161-06K32 · 82161-06N20 · 82161-06N30 · 82161-06P00 · 82161-06P10 · 82161-06R30 · 82161-06R40 · 82161-06S00 · 82161-06S01 · 82161-06T40 · 82161-06T90 · 82161-06U00 |
| 82162 | Floor wiring harness No. 2 | 82162-06820 · 82162-06821 · 82162-06830 · 82162-06840 · 82162-06B20 · 82162-06B21 · 82162-06B30 · 82162-06B80 · 82162-06B81 · 82162-06G40 · 82162-06G50 · 82162-06G70 · 82162-06K20 · 82162-06K21 · 82162-06K30 · 82162-06L10 · 82162-0X840 |
| 82163 | Floor wiring harness No. 3 | 82163-06100 |
| 82163B | No. 5 floor wiring harness | 82165-33040 |
| 82164 | Frame wiring harness set | 82164-33080 |

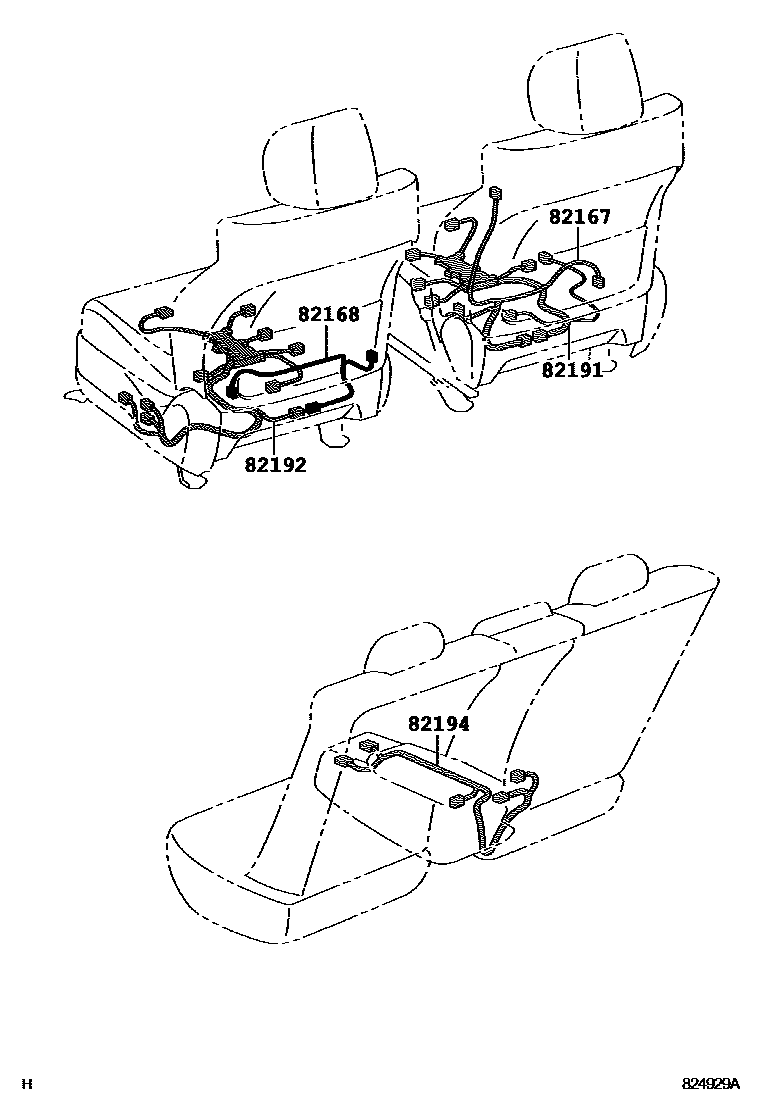

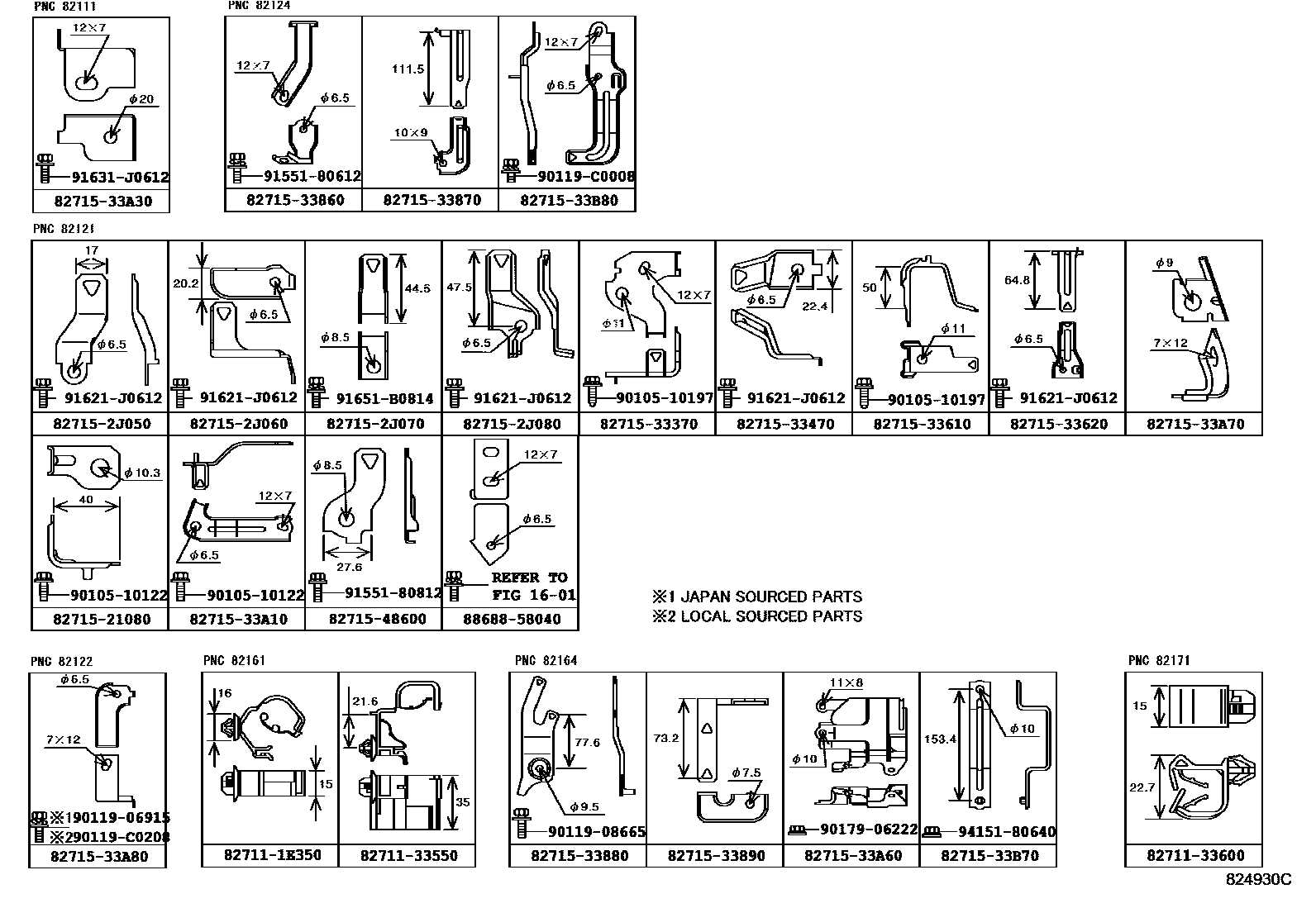

| 82167 | Seat No. 1 wiring harness | 8219A-06060 |
| 82168 | Seat No. 2 wiring harness | 8219B-06060 |
| 82171 | Roof No. 1 wiring harness | 82171-06880 · 82171-06A00 · 82171-06A80 · 82171-06D20 · 82171-06D30 · 82171-06D40 · 82171-06D50 · 82171-YL010 |
| 82181 | Luggage No. 1 wiring harness | 82181-06240 · 82181-06241 · 82181-06250 · 82181-06251 · 82181-06510 · 82181-06520 · 82181-06730 |
| 82182 | Luggage No. 2 wiring harness | 82182-06100 · 82182-06180 · 82182-06220 |
| 82191 | Front right seat wiring harness | 82191-06220 |
| 82192 | Front left seat wiring harness | 82192-06200 · 82192-06250 · 82192-06260 |
| 82194 | Rear left seat wiring harness | 82194-06040 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-32010 |
| 82621 | Fuse cover | 82621-33010 |
| 82661D | No. 1 relay box side cover | 82661-33010 |
| 82666L | No. 9 connector holder | 82666-58050 |
| 82670 | No. 1 junction box assembly | 82671-33070 |
| 82671 | junction box | 82671-33080 |
| 82671L | No. 4 junction box | 82671-30340 |
| 82673 | Junction box bracket | 82673-33040 |
| 82712A | Wire harness bracket | 82712-33190 |
| 82821A | Connector cover | 82821-33250 |
| 82823S | starter terminal cover | 82823-12090 |
| 82823T | Generator terminal cover | 82823-22080 |
| 82824 | Harness connector | 82824-33200 · 82824-48020 · 82824-52280 |
| 82824E | Harness connector | 82824-33210 |
| 82824H | Harness connector | 82824-20110 |
| 82824M | Harness connector | 82824-12210 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-33250 |
| 82824S | Harness connector | 82824-50110 |
| 82824T | Harness connector | 82824-42180 · 82824-42190 |
| 82824W | Harness connector | 82824-30170 |
| 82824X | Harness connector | 82824-22080 |
| 82825C | Harness connector | 82824-48110 |
| 82825D | Harness connector | 82824-48080 |
| 82825M | Harness connector | 82824-33240 |
