Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota CAMRY EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 1 images and 7 PNC and OE references.

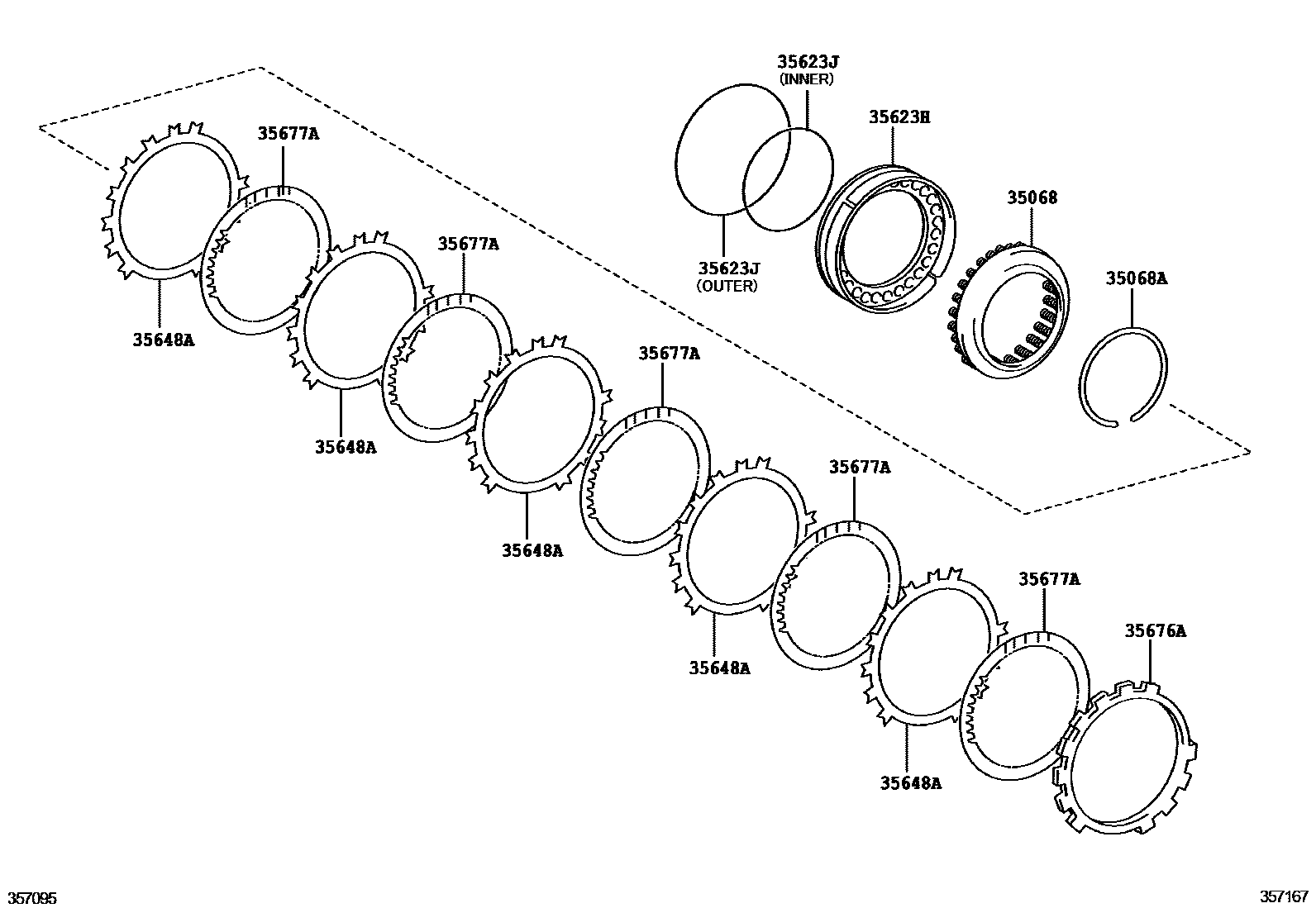

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — 357167
3号制动器、一档和倒档制动器(ATM) — 357167 (200605 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-21010 · 35068-21011
35068AShaft snap ring (for first and reverse brake return spring)90520-99035
35623HFirst and reverse brake piston35623-33050 · 35623-33070 · 35623-48010
35623JO-ring (for first and reverse brakes)90301-99096 · 90301-99098 · 90301-99134
35648AClutch disc (for first and reverse brakes)35692-21011
35676ABrake flange (for first and reverse brakes)35678-21010 · 35678-21020 · 35678-21030 · 35678-21040 · 35678-21050 · 35678-21060 · 35678-21070 · 35678-21080
35677AClutch disc (for first and reverse brake)35682-21010 · 35682-28010
