Toyota CAMRY HV或FCV传动桥总成 — Figure 3901

Toyota CAMRY EPC diagram 3901, HV或FCV传动桥总成, with 1 images and 18 PNC and OE references.

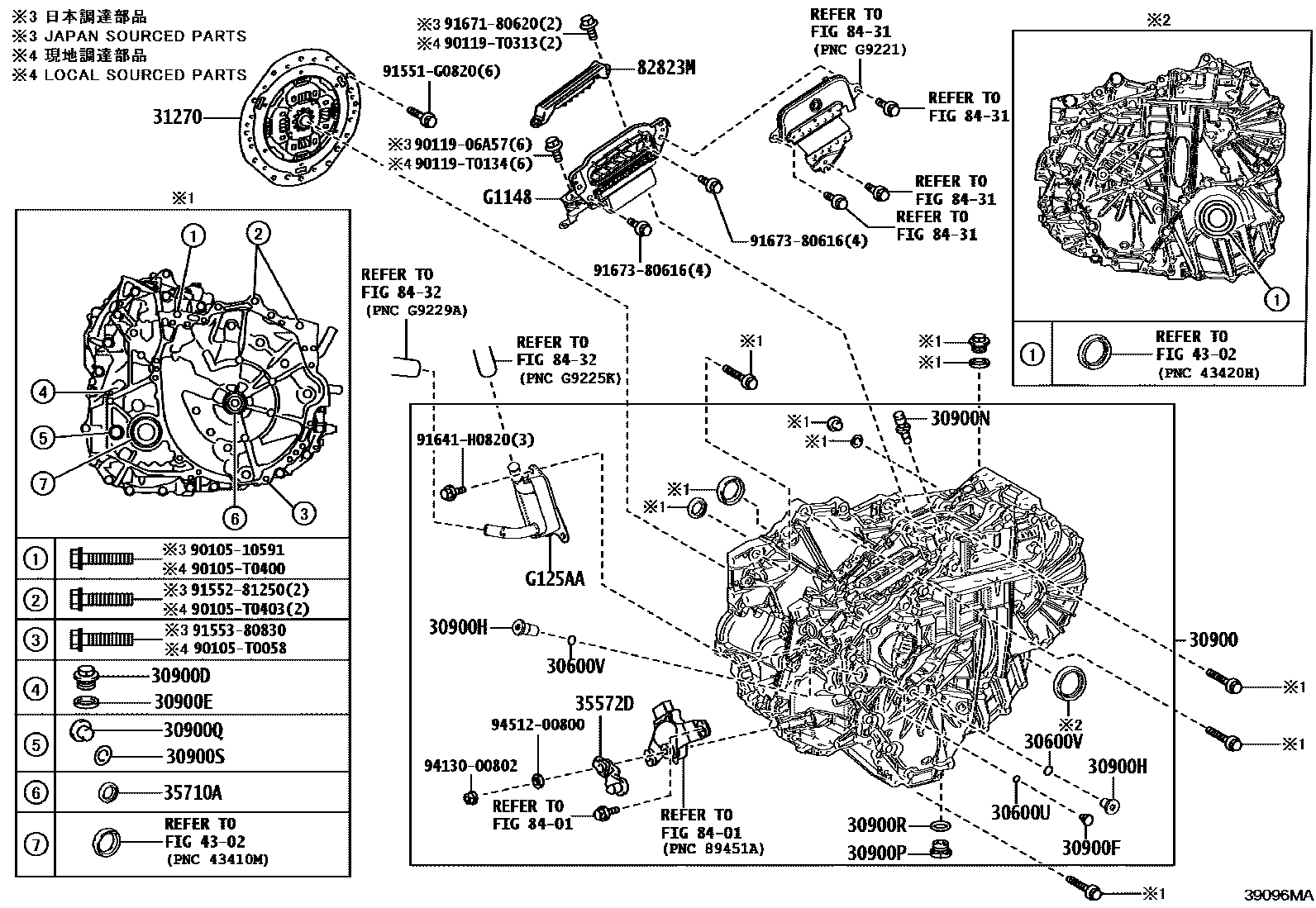

Toyota CAMRY HV或FCV传动桥总成 EPC diagram — 39096MA
HV或FCV传动桥总成 — 39096MA (202410 – 999999)

PNC and OE references

PNCPart nameOE numbers
30600UJOINT TORIQUE, BOITIER DE BOITE-PONT, NO.290301-06196
30600VJOINT TORIQUE, BOITIER DE BOITE-PONT, NO.390301-15004
30900Hybrid vehicle transmission axle assembly30900-33150 · 30900-33160
30900DHeaded straight thread plug (for transaxle housing and transaxle housing)90341-18060
30900EGasket (for transaxle housing and transaxle housing)90430-18008
30900FNo. 2 headed straight thread plug (for transaxle housing and transaxle housing)90341-08001
30900HNo. 3 headed straight thread plug (for transaxle housing and transaxle housing)90341-18020
30900NBreather plug (for transaxle)90930-03201
30900PBOUCHON, VIDANGE(HEV)90341-18016
30900QBOUCHON, REMPLISSAGE(HEV)90341-18090
30900RJOINT ETANCHEITE, BOUCHON VIDANGE(HEV)90430-18008
30900SJOINT ETANCHEITE, BOUCHON REMPLISSAGE(HEV)90430-18008
31270Transmission input damper assembly31270-33040
35572Dtransmission control lever35572-63020
35710AT-type oil seal (for input shaft)90311-27012
82823MTerminal cover82823-28110
G1148Motor cableG1148-63011
G125AARADIATEUR, REFROIDISSEMENT MOTEURG125A-63010
