Toyota CAMRY 变矩器、前油泵(CVT) — Figure 3402

Toyota CAMRY EPC diagram 3402, 变矩器、前油泵(CVT), with 1 images and 15 PNC and OE references.

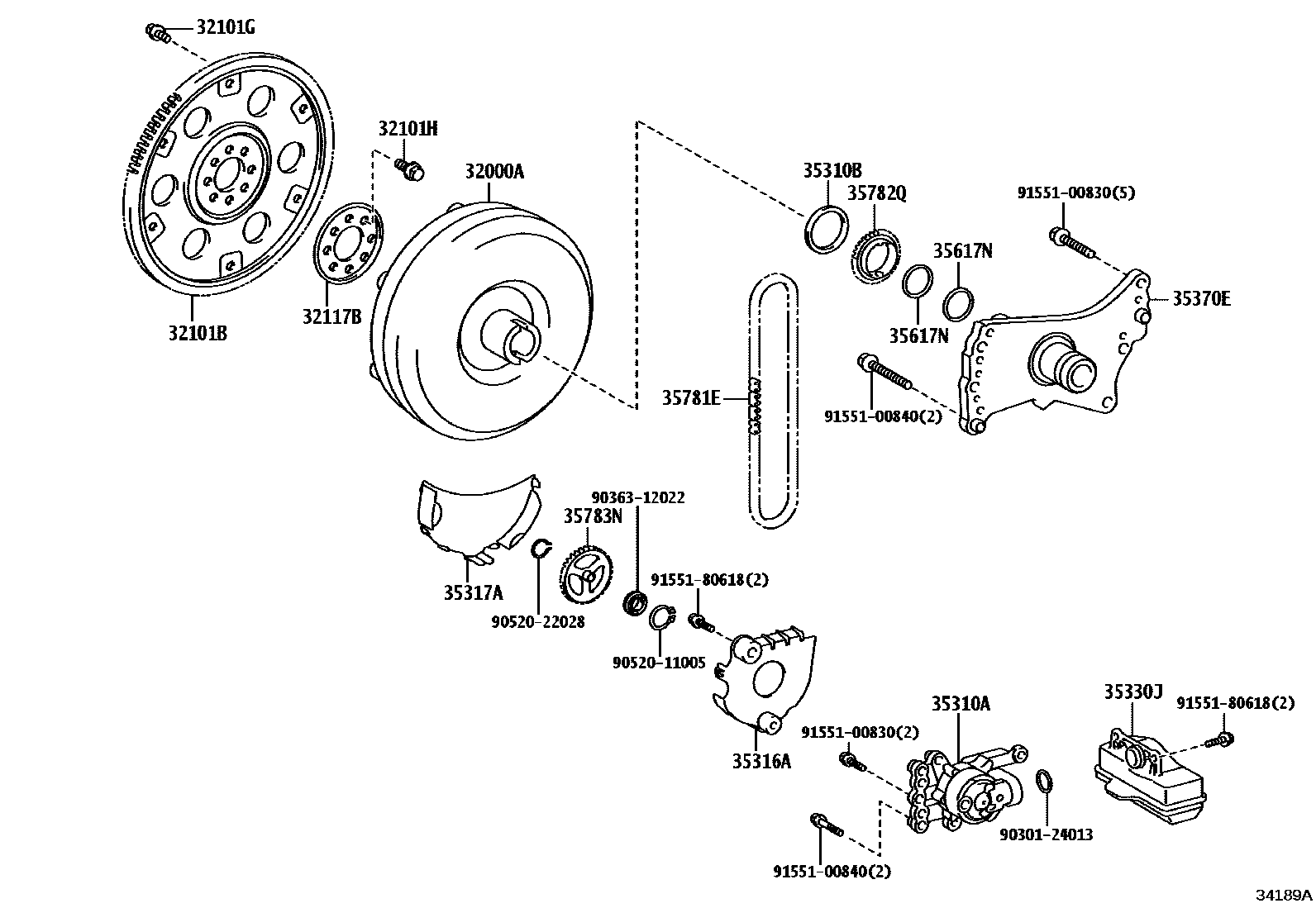

Toyota CAMRY 变矩器、前油泵(CVT) EPC diagram — 34189A
变矩器、前油泵(CVT) — 34189A (202410 – 999999)

PNC and OE references

PNCPart nameOE numbers
32000ATorque converter assembly32000-12460
32101BTransmission plate and ring gear sub-assembly32101-12120
32101GBolts (for securing transmission plate and torque converter)90109-09001 · 90119-09025
32101HHexagonal bolts (used to fix the transmission plate)90105-12404
32117BRear transmission plate spacer32117-33010
35310AFront oil pump assembly35310-42010
35310BNo. 1 Thrust Needle Roller Bearing90374-47007
35316APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.135316-12020
35317APLAQUE, SEPARATEUR POMPE HUILE TRANSMISSION, NO.235317-12020
35330JENS. CREPINE, HUILE35330-28040
35370EENS. ARBRE, STATOR (CVT)35370-12130
35617NJOINT, ETANCH HUILE TAMBOUR EMB35617-12070
35781ECHAINE, ENTRAIN TRANSMISSION35781-42010
35782QPIGNON, ENTRAINEMENT35782-12070
35783NPIGNON, ENTRAINE35783-12060
