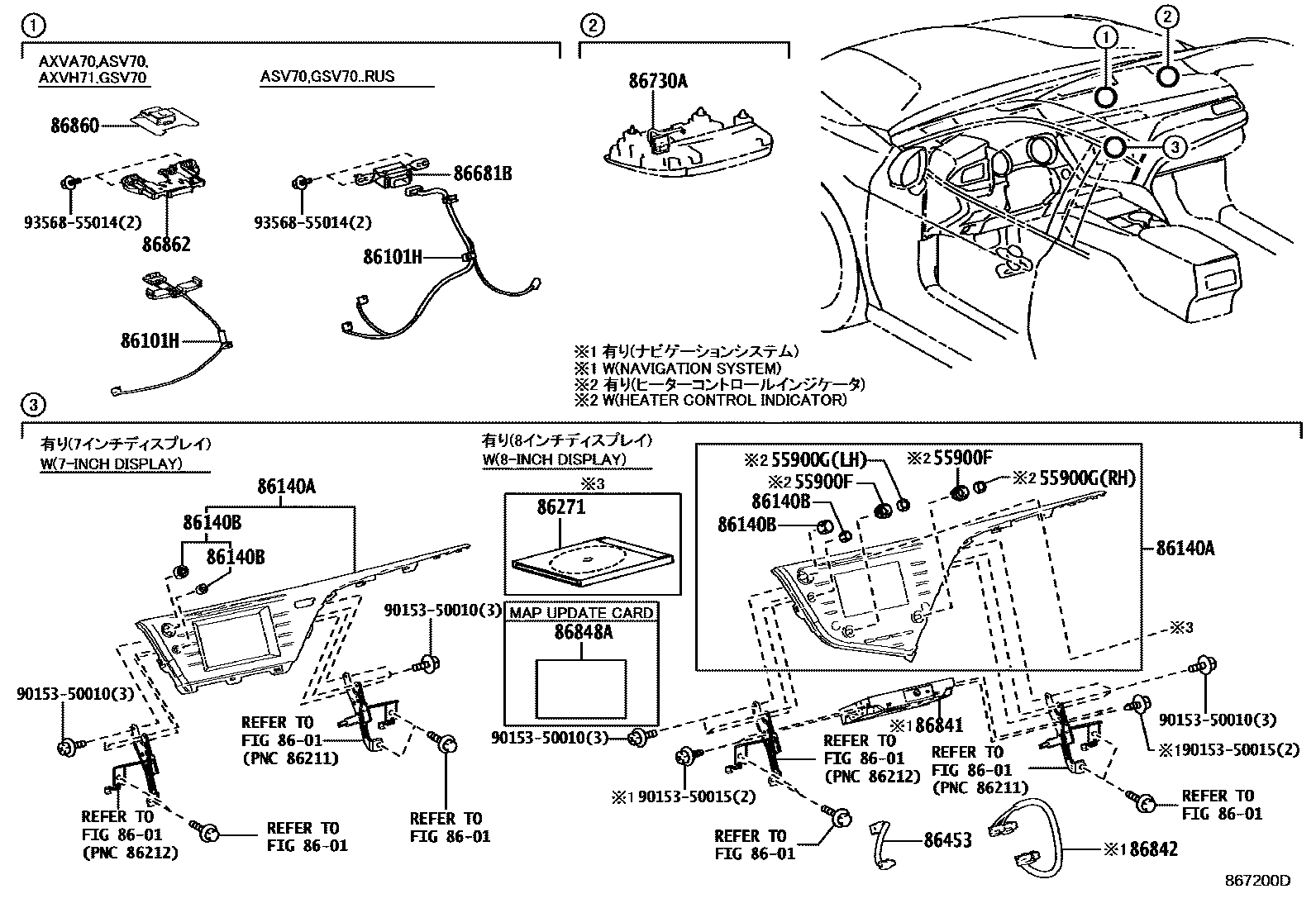

Toyota CAMRY 导航和前监视器显示屏 — Figure 8603
Toyota CAMRY EPC diagram 8603, 导航和前监视器显示屏, with 5 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 55900F | CADRAN, COMMANDE DE CLIMATISATION | 90010-24188 |
| 55900G | BOUTON, COMMANDE DE CLIMATISATION | 90010-24184 · 90010-24186 · 90010-24187 |
| 86101H | Antenna wire sub-assembly | 86101-33L50 · 86101-33L60 · 86101-33N40 |
| 86101M | Antenna wire sub-assembly | 86101-33W80 · 86101-33W90 · 86101-33X00 · 86101-33X10 |
| 86120N | Radio assembly | 86120-33J60 |
| 86140A | Radio and display receiver assembly | 86140-06E60 · 86140-33310 · 86140-33311 · 86140-33320 · 86140-33360 · 86140-33420 · 86140-33460 · 86140-33570 · 86140-33640 · 86140-33660 · 86140-33880 · 86140-33890 · 86140-33A10 · 86140-33A40 · 86140-33A60 · 86140-33C50 · 86140-33C80 · 86140-33C81 · 86140-33C90 · 86140-33D00 · 86140-33D01 · 86140-33D40 · 86140-33D80 · 86140-33D81 · 86140-33G60 · 86140-33G70 · 86140-33G80 · 86140-33G90 · 86140-33J00 · 86140-33J10 · 86140-33J20 · 86140-33J30 · 86140-33J31 · 86140-33J50 · 86140-33J51 · 86140-33J52 · 86140-33J60 · 86140-33J61 · 86140-33J70 · 86140-33J71 · 86140-33J80 · 86140-33J81 · 86140-33J90 · 86140-33J91 · 86140-33K10 · 86140-33K40 · 86140-33K50 · 86140-33L20 · 86140-33L40 · 86140-33N10 · 86140-33N40 · 86140-33N50 |
| 86140B | Radio and display receiver switch button | 90010-22123 · 90010-22124 · 90010-22125 · 90010-22126 · 90010-22129 · 90010-23053 · 90010-23054 · 90010-23055 · 90010-23056 · 90010-23057 · 90010-23060 · 90010-24180 · 90010-24181 · 90010-24192 · 90011-25308 |
| 86271 | CD | 86807-11070 · 86807-11071 · 86807-11072 · 86807-11073 · 86807-11074 · 86807-11075 · 86807-11076 · 86807-33010 · 86807-33011 · 86807-33012 · 86807-33013 · 86807-33014 · 86807-33015 |
| 86453 | Multimedia module wiring harness | 86203-33280 |
| 86681B | Antenna splitter | 86681-33020 · 86681-33050 |
| 86730A | Telephone amplifier assembly | 86730-48040 · 86730-53030 |
| 86841 | Navigation ECU | 86840-06040 · 86840-06041 · 86840-33160 · 86840-33161 · 86840-33162 · 86840-33163 · 86840-33180 · 86840-33181 · 86840-33182 · 86840-33183 · 86840-47121 · 86840-47122 · 86840-47123 · 86840-47124 · 86840-47131 · 86840-47132 · 86840-47133 · 86840-47134 · 86840-K0010 · 86840-K0011 · 86840-K0020 |
| 86842 | Navigation harness No. 1 | 86842-33120 · 86842-33150 · 86842-33180 |
| 86848A | CARTE, MISE A JOUR CARTE NUMERO SERIE | 86848-33010 · 86848-33020 |
| 86860 | Navigation antenna assembly | 86860-78010 · 86880-52020 |
| 86862 | Navigation antenna bracket | 86862-42010 · 86862-58020 |
