Toyota CAMRY HV逆变器 — Figure 8431

Toyota CAMRY EPC diagram 8431, HV逆变器, with 3 images and 8 PNC and OE references.

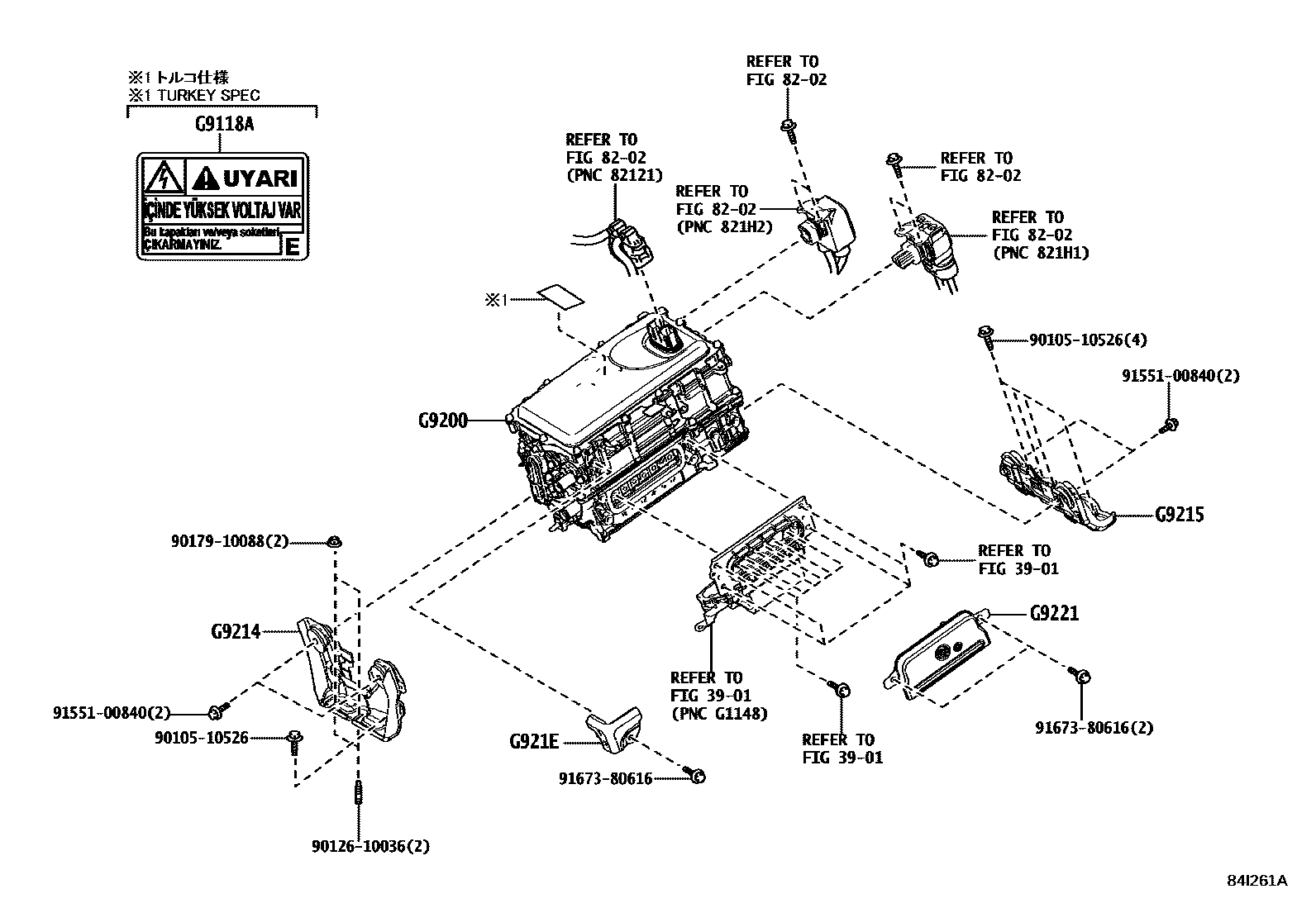

Toyota CAMRY HV逆变器 EPC diagram — 84I261B
HV逆变器 — 84I261B (201709 – 999999)

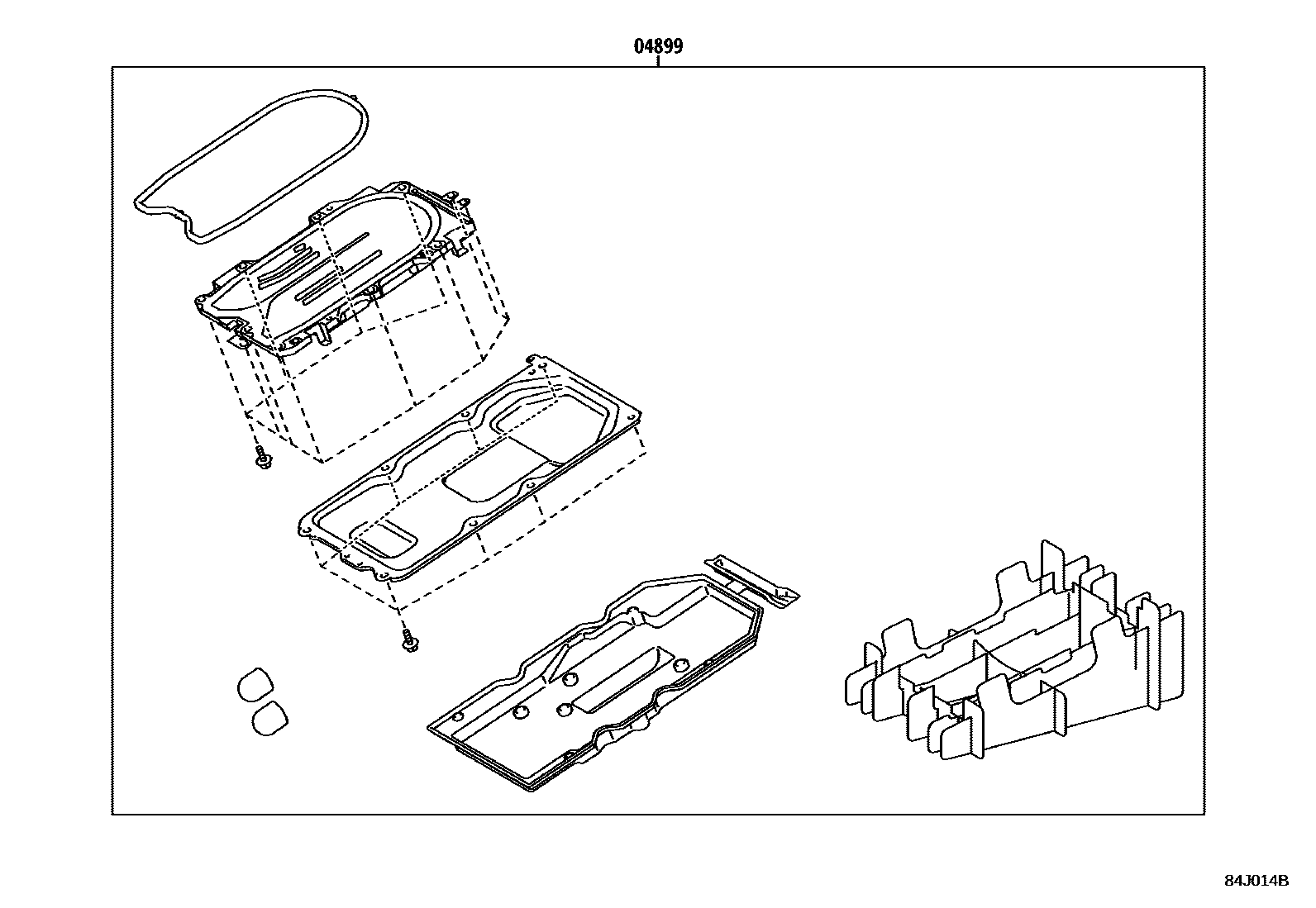

Toyota CAMRY HV逆变器 EPC diagram — 84J014B
HV逆变器 — 84J014B (201709 – 999999)

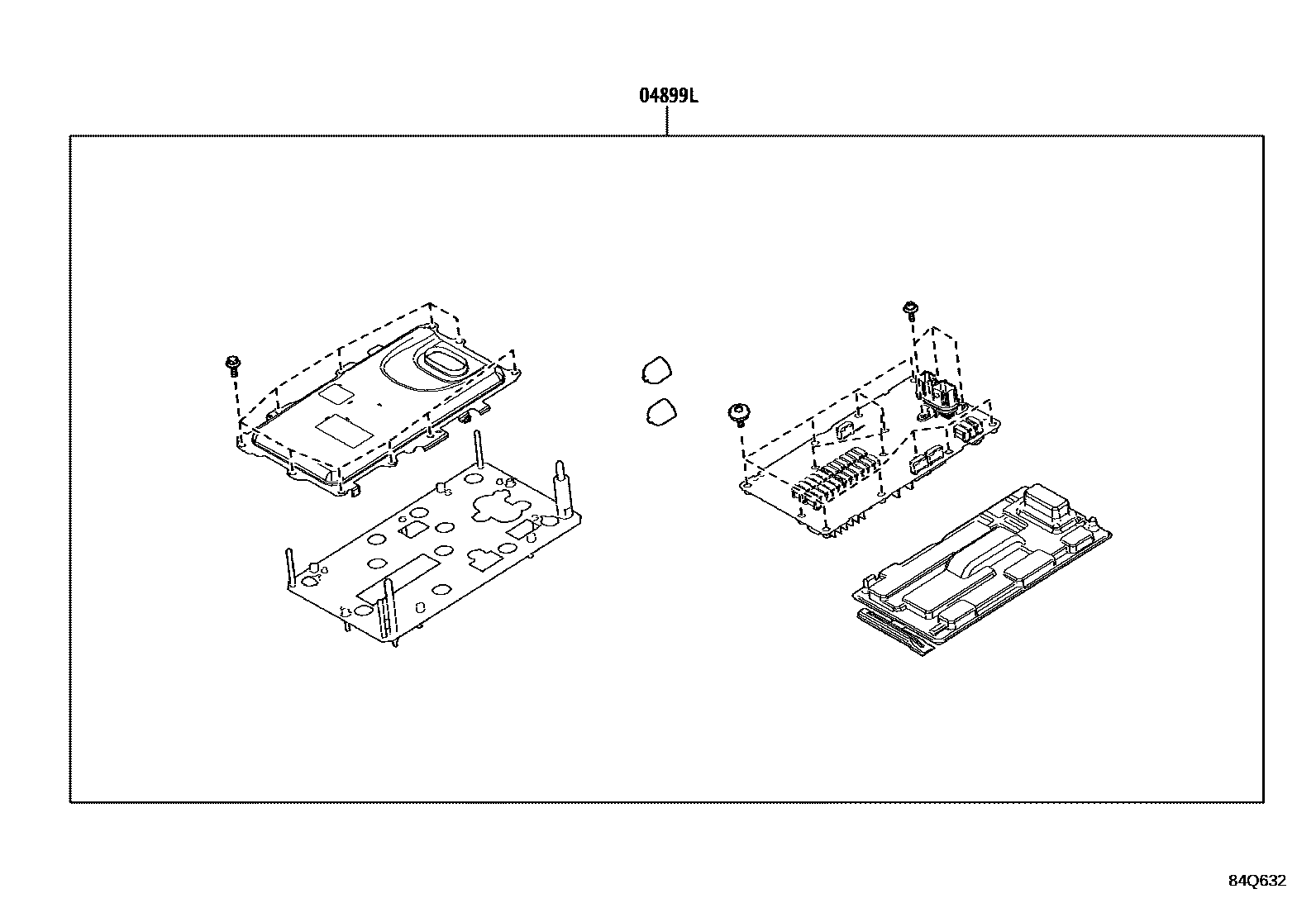

Toyota CAMRY HV逆变器 EPC diagram — 84Q632
HV逆变器 — 84Q632 (202102 – 999999)

PNC and OE references

PNCPart nameOE numbers
04899KIT CONVERTISSEUR, VEHICULE HYBRIDE04899-33030
04899LKIT ORDINATEUR, COMMANDE GENERATEUR MOTEUR04899-33050
G9118ANo. 1 Electric Vehicle Device Controller Warning LabelG9118-52010
G9200Inverter assembly with converterG9200-39015 · G9200-39016
G9214No. 1 inverter bracketG9214-33040
G9215No. 2 inverter bracketG9215-33040
G921EInverter protection deviceG921E-47010
G9221Inverter coverG9022-47050
