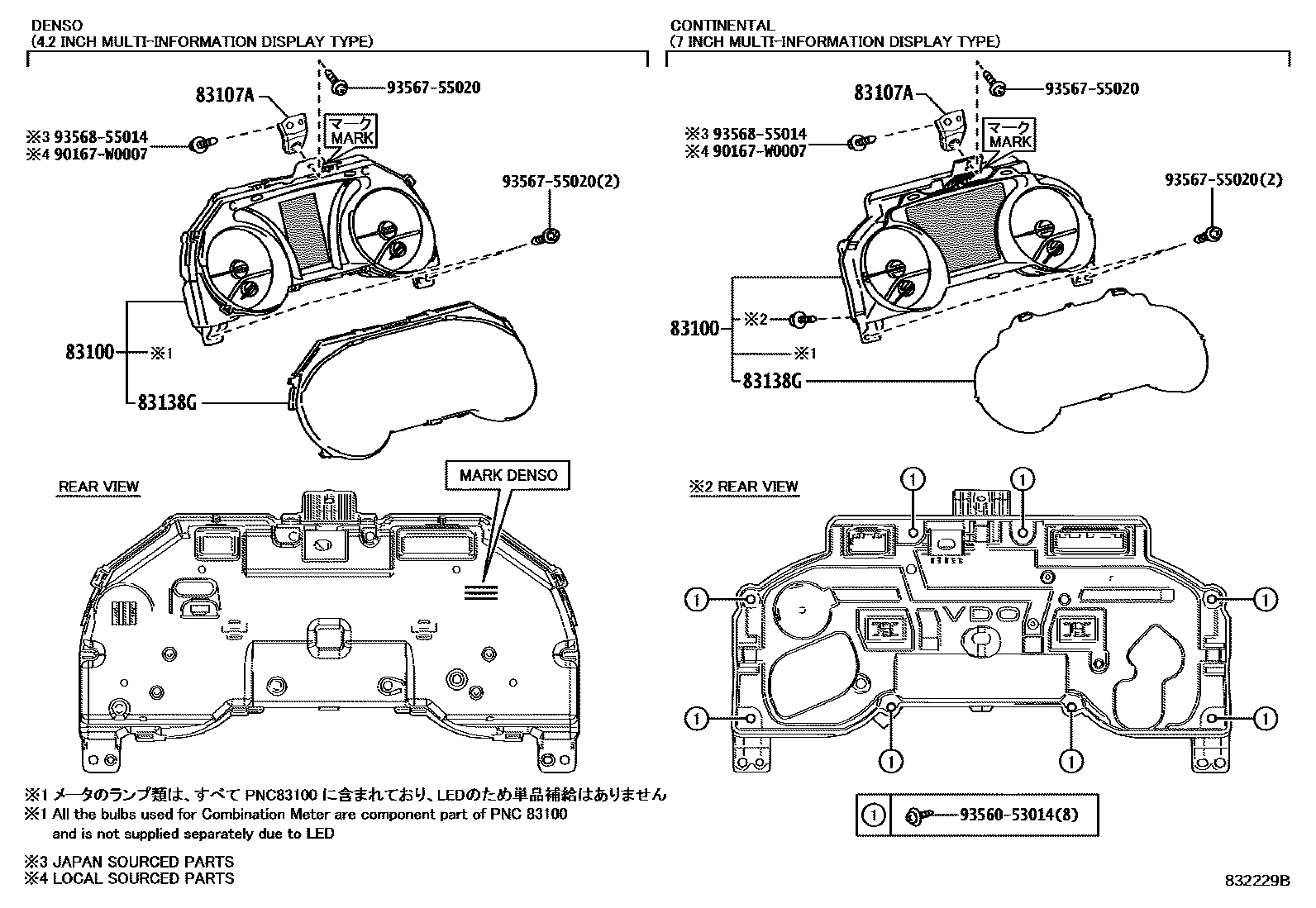

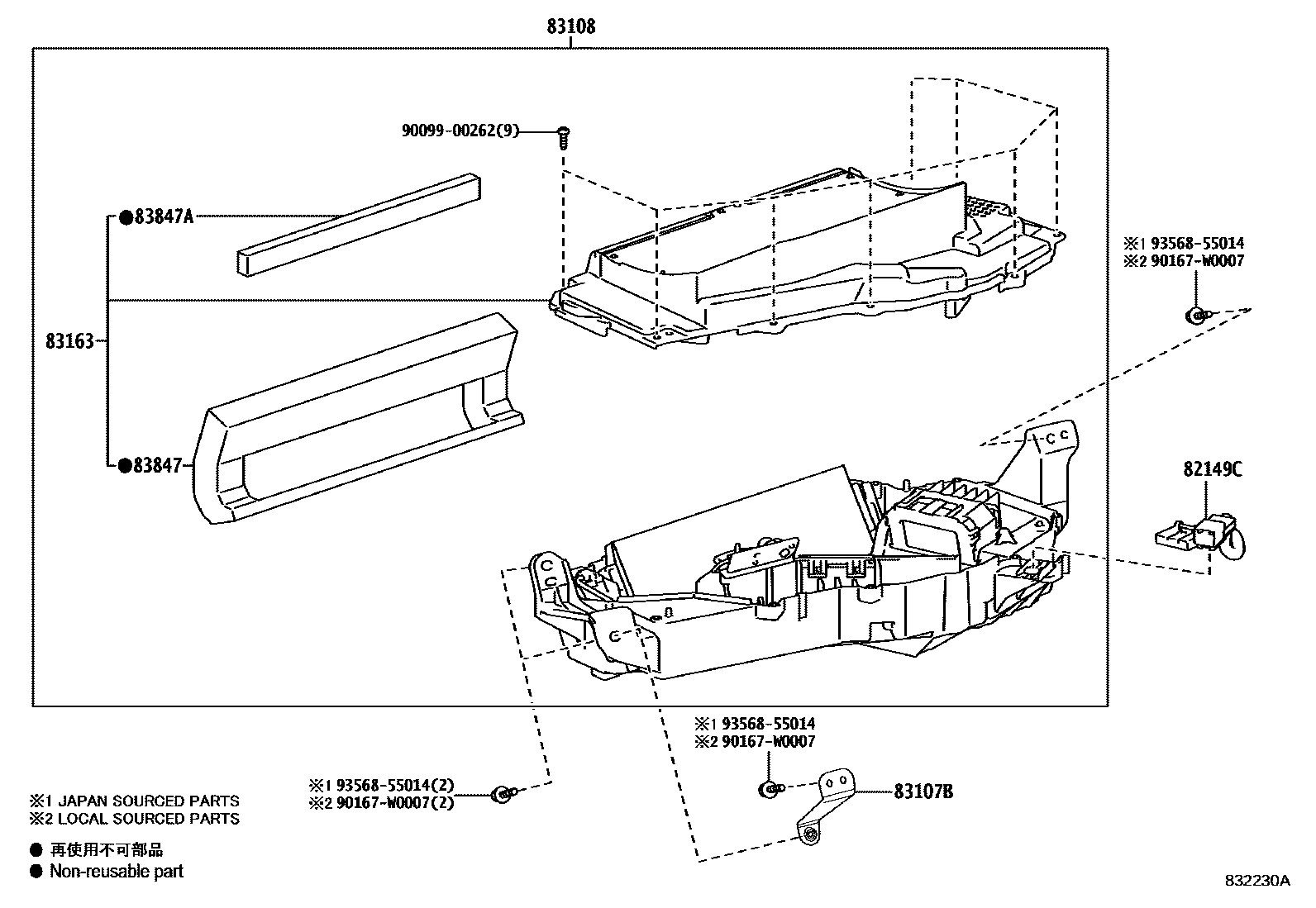

Toyota CAMRY 仪表 — Figure 8301
Toyota CAMRY EPC diagram 8301, 仪表, with 2 images and 9 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82149C | CABLE, MIROIR INSTRUMENTS | 82149-06020 · 82149-33010 |
| 83100 | Combined instrument assembly | 83800-0XF00 · 83800-0XF01 · 83800-0XK20 · 83800-0XK21 · 83800-0XK22 · 83800-33P90 · 83800-33P91 · 83800-33Q00 · 83800-33Q01 · 83800-33Q02 · 83800-33Q03 · 83800-33Q32 · 83800-33Q33 · 83800-33Q80 · 83800-33Q81 · 83800-33Q82 · 83800-33Q83 · 83800-33Q84 · 83800-33Q85 · 83800-33R00 · 83800-33R01 · 83800-33R02 · 83800-33R03 · 83800-33R04 · 83800-33R10 · 83800-33R11 · 83800-33R12 · 83800-33R40 · 83800-33R41 · 83800-33R42 · 83800-33R43 · 83800-33R44 · 83800-33R45 · 83800-33R46 · 83800-33R47 · 83800-33S90 · 83800-33S91 · 83800-33X70 · 83800-33X71 · 83800-33X72 · 83800-33X73 · 83800-33X74 · 83800-33X75 · 83800-33X76 · 83800-33X80 · 83800-33X81 · 83800-33X90 · 83800-33X91 · 83800-33X92 · 83800-33X93 · 83800-33X94 · 83800-33Y00 · 83800-33Y01 · 83800-33Y20 · 83800-33Y21 · 83800-33Y22 · 83800-33Y23 · 83800-33Y24 · 83800-33Y25 |
| 83107A | SOUS-ENS. SUPPORT, INSTR, NO.1 | 83107-33010 |
| 83107B | SOUS-ENS. SUPPORT, INSTR, NO.2 | 83107-33020 · 83107-33030 |
| 83108 | Instrument rearview mirror sub-assembly | 83108-06020 · 83108-06021 · 83108-33030 · 83108-33031 · 83108-33032 · 83108-33042 |
| 83138G | Instrument cluster glass | 83852-0XF00 · 83852-33Q10 · 83852-33S80 |
| 83163 | No. 1 instrument cluster rearview mirror panel | 83163-06020 · 83163-06021 · 83163-33030 · 83163-33032 · 83163-33042 |
| 83847 | No. 1 combination speedometer cushion | 83847-33030 |
| 83847A | Combination speedometer cushion | 83847-33040 |
