Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 6 images and 16 PNC and OE references.

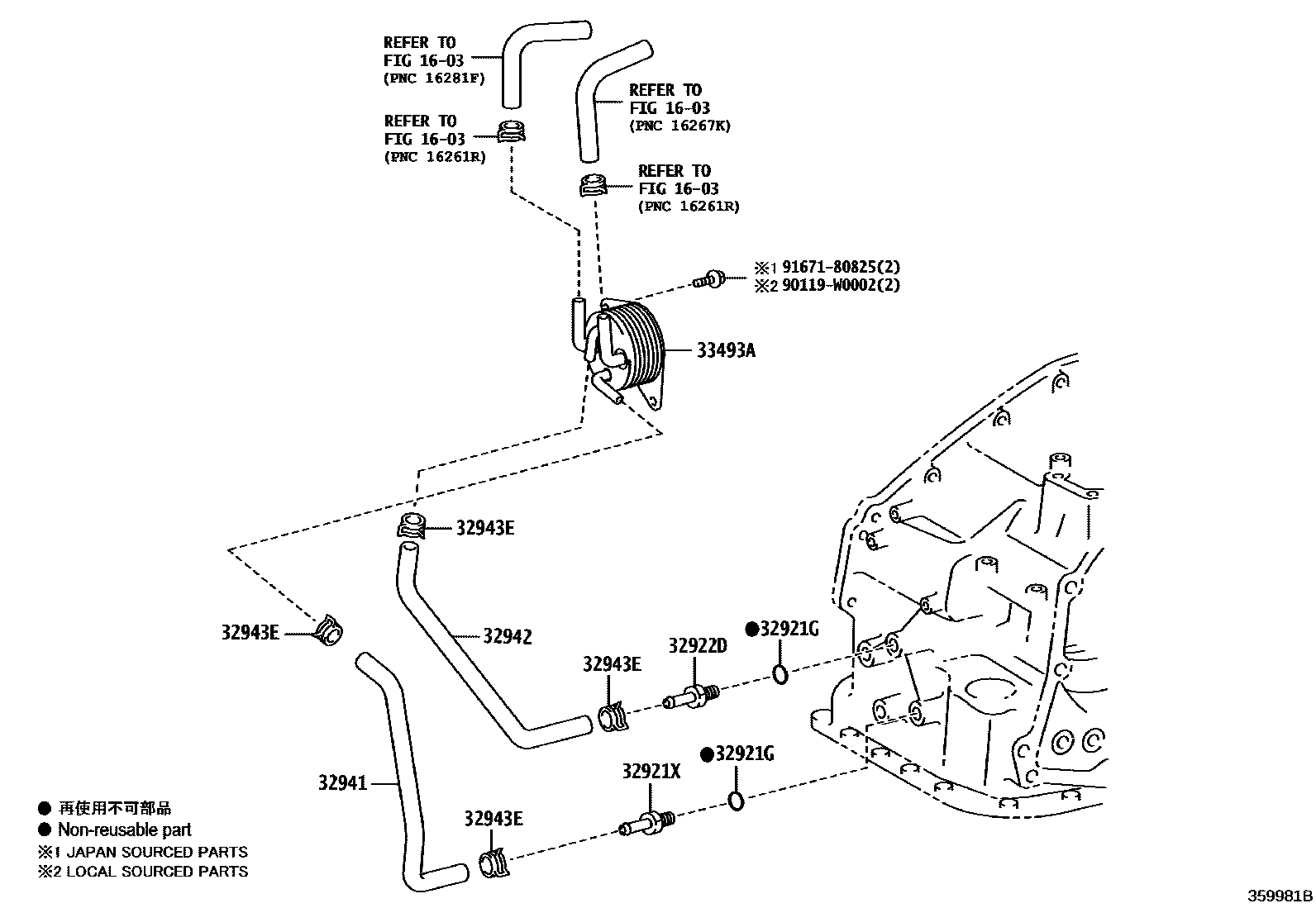

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359981B
变速器油冷却器和配管(ATM) — 359981B (201709 – 202104)

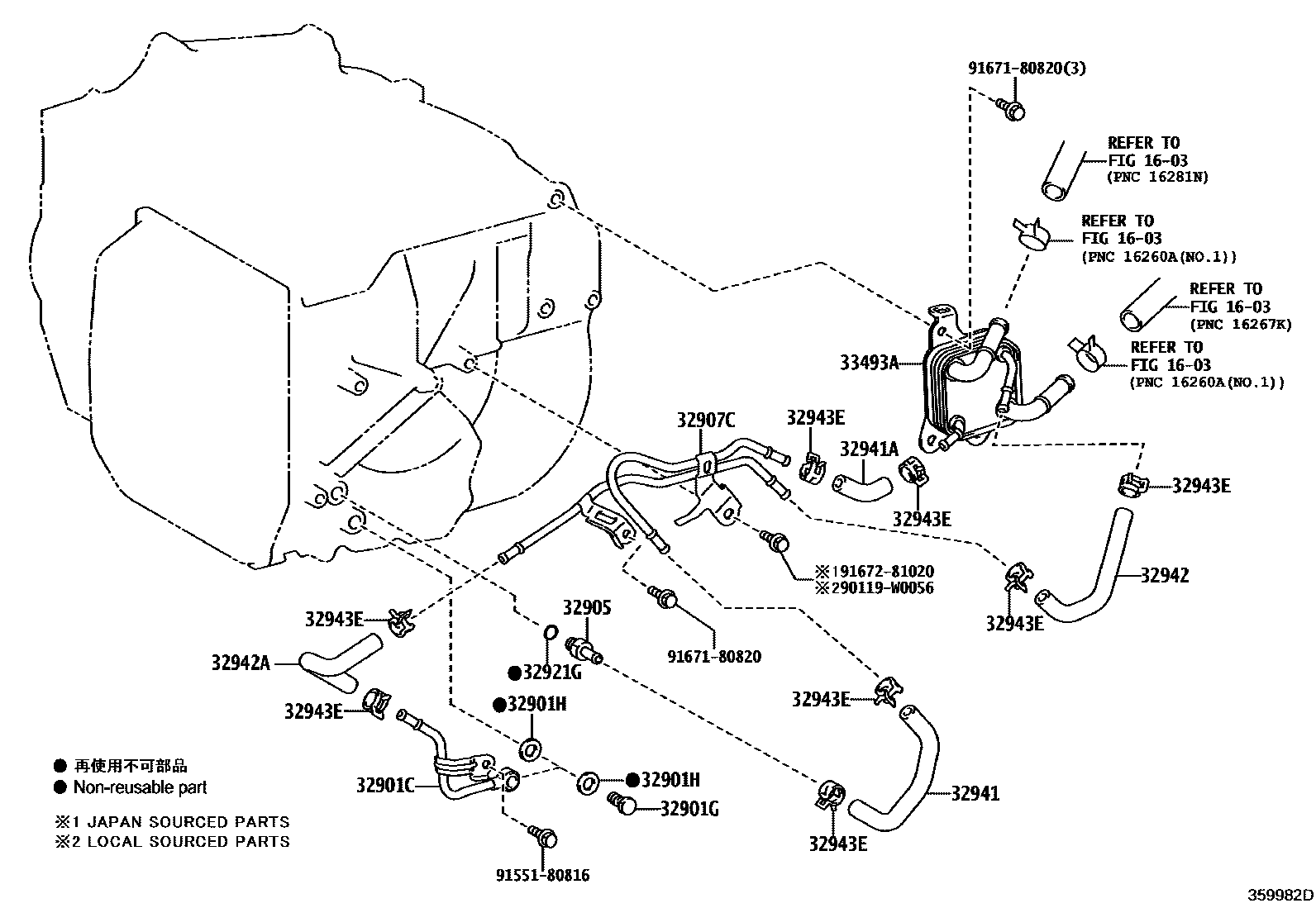

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359982D
变速器油冷却器和配管(ATM) — 359982D (201709 – 201911)

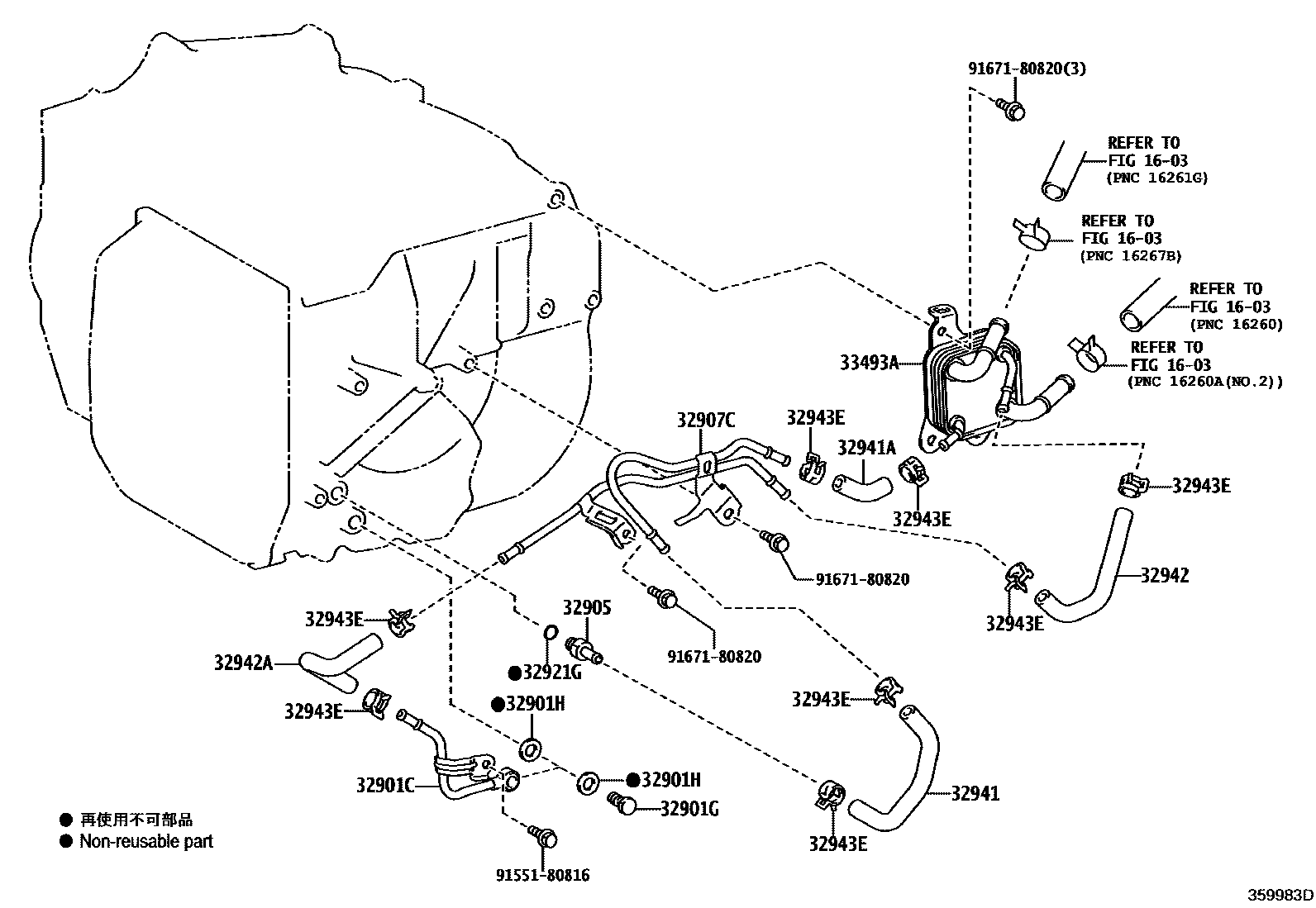

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359983D
变速器油冷却器和配管(ATM) — 359983D (201709 – 201912)

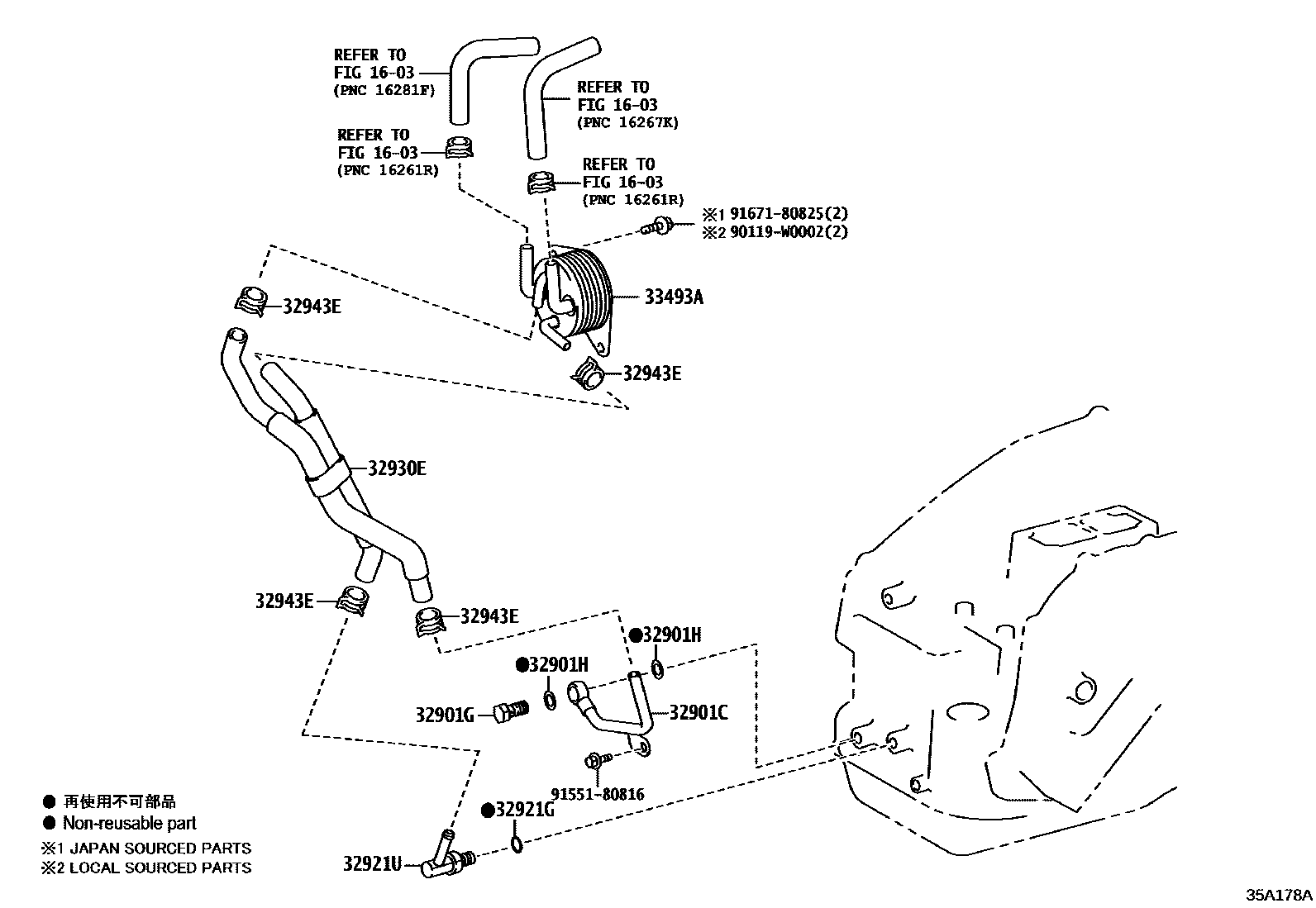

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A178A
变速器油冷却器和配管(ATM) — 35A178A (201804 – 202104)

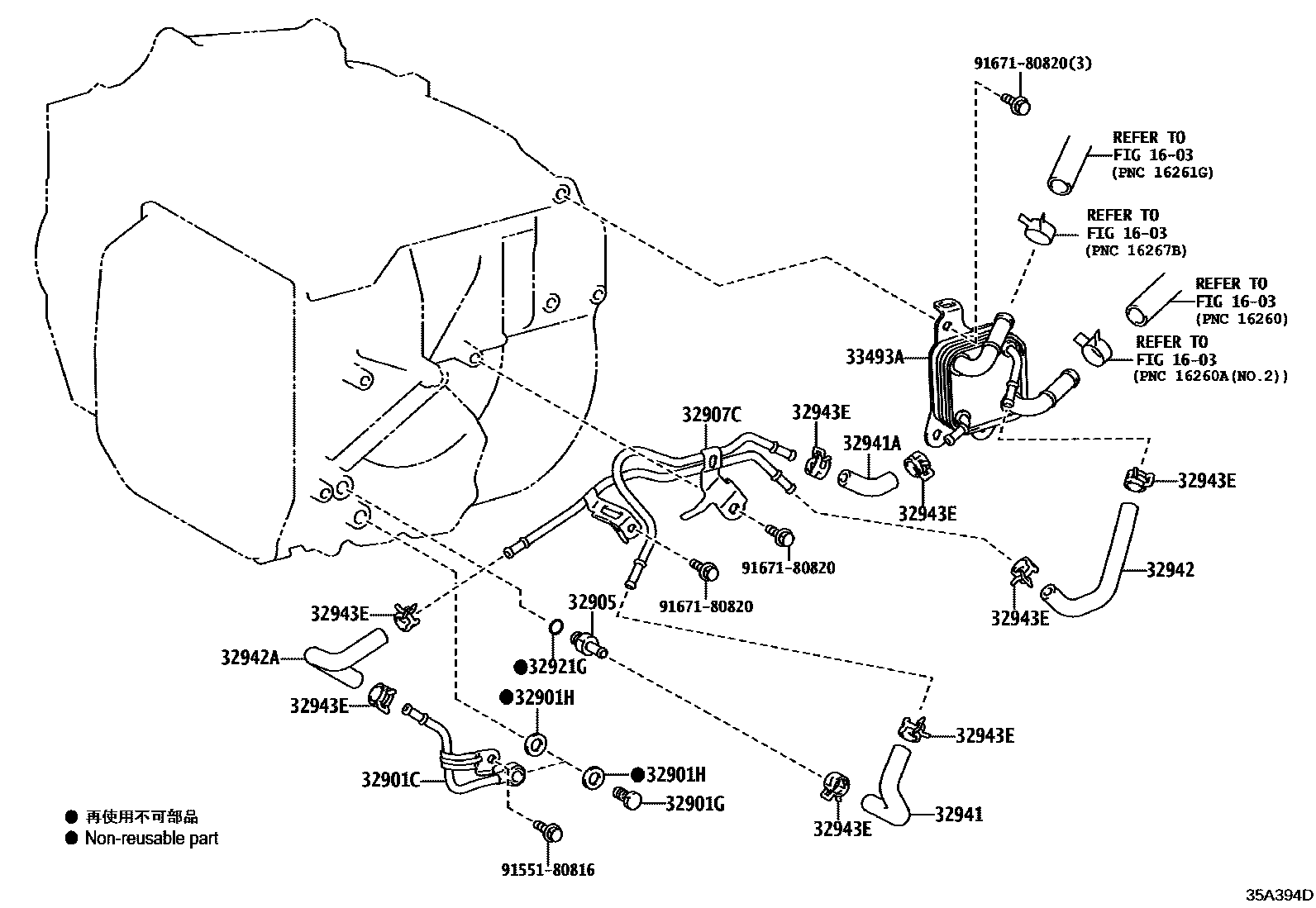

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A394D
变速器油冷却器和配管(ATM) — 35A394D (201912 – 999999)

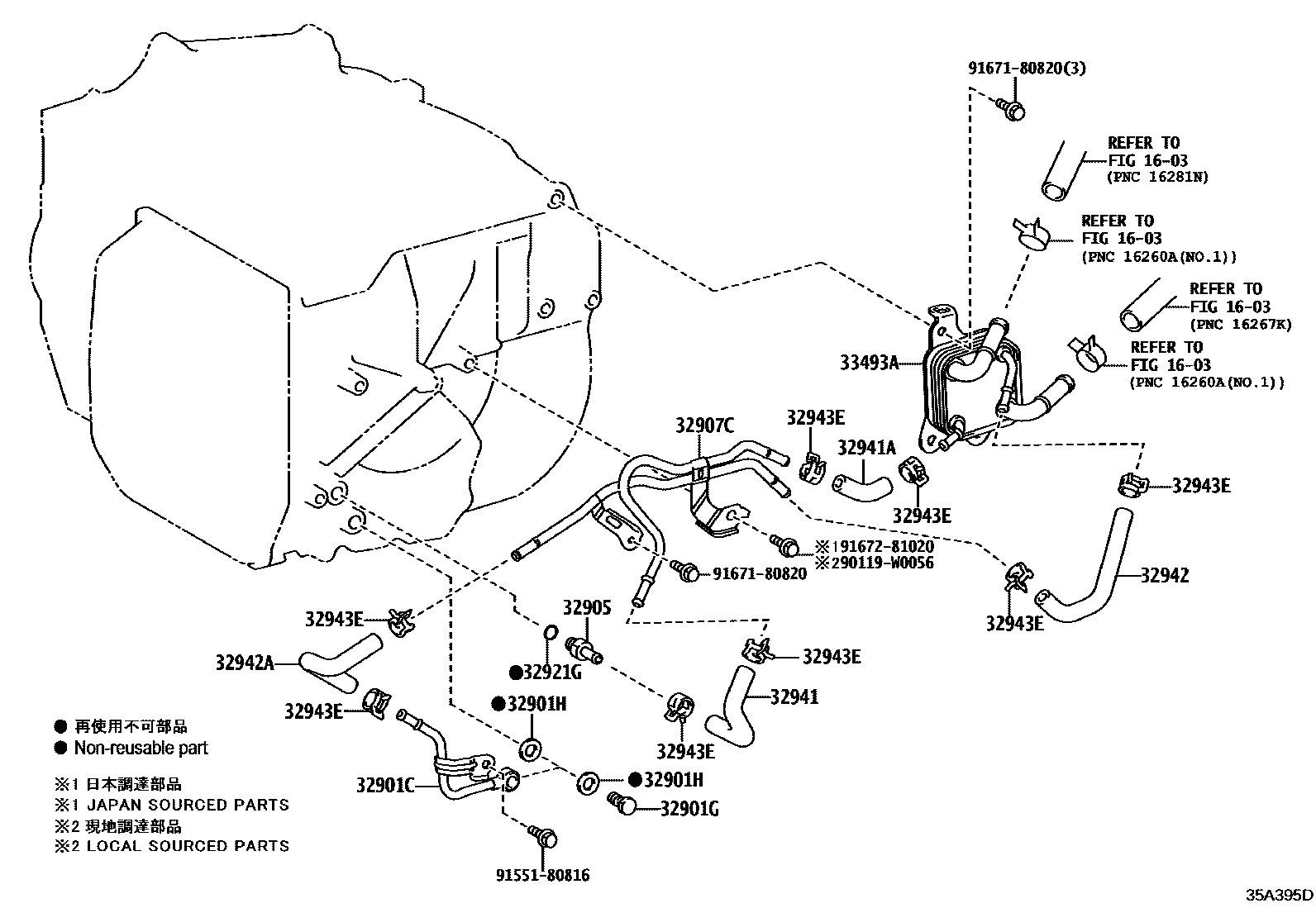

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 35A395D
变速器油冷却器和配管(ATM) — 35A395D (201912 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901CTransmission oil cooler joint sub-assembly32901-48010 · 32901-48020
32901GBOULON, RACCORD (POUR RADIATEUR REFROID. D'HUILE)90401-14003
32901HJOINT ETANCH. (POUR RADIATEUR REFROID. D'HUILE)90430-14013 · 90430-14016
32905No. 1 transmission oil cooler oil outlet pipe sub-assembly90404-14030
32907CNo. 1 transmission oil cooler pipe sub-assembly without hose32907-33220 · 32907-33230 · 32907-33231 · 32907-42070
32921GO-ring (for transmission oil cooler pipe joint)90301-11031
32921UBend pipe (for transmission oil cooler pipe)90407-14032
32921XRACCORD OU COUDE, ENTREE REFROIDISSEUR HUILE90404-14027
32922DRACCORD OU COUDE, SORTIE REFROIDISSEUR HUILE90404-14027
32930ENo. 1 transmission oil cooler hose assembly32930-33070
32941No. 1 transmission oil cooler oil inlet hose32941-33160 · 32941-33180 · 32941-42170
32941ANo. 2 transmission oil cooler oil inlet hose32941-33190
32942No. 1 transmission oil cooler oil outlet hose32942-33210 · 32942-33230
32942ANo. 2 transmission oil cooler oil outlet hose32942-33240
32943EClamp No. 3 (for transmission oil cooler hose)90466-16004
33493ATransmission oil cooler33493-33060 · 33493-33061 · 33493-33070
