Toyota CAMRY 传动桥总成(CVT) — Figure 3401

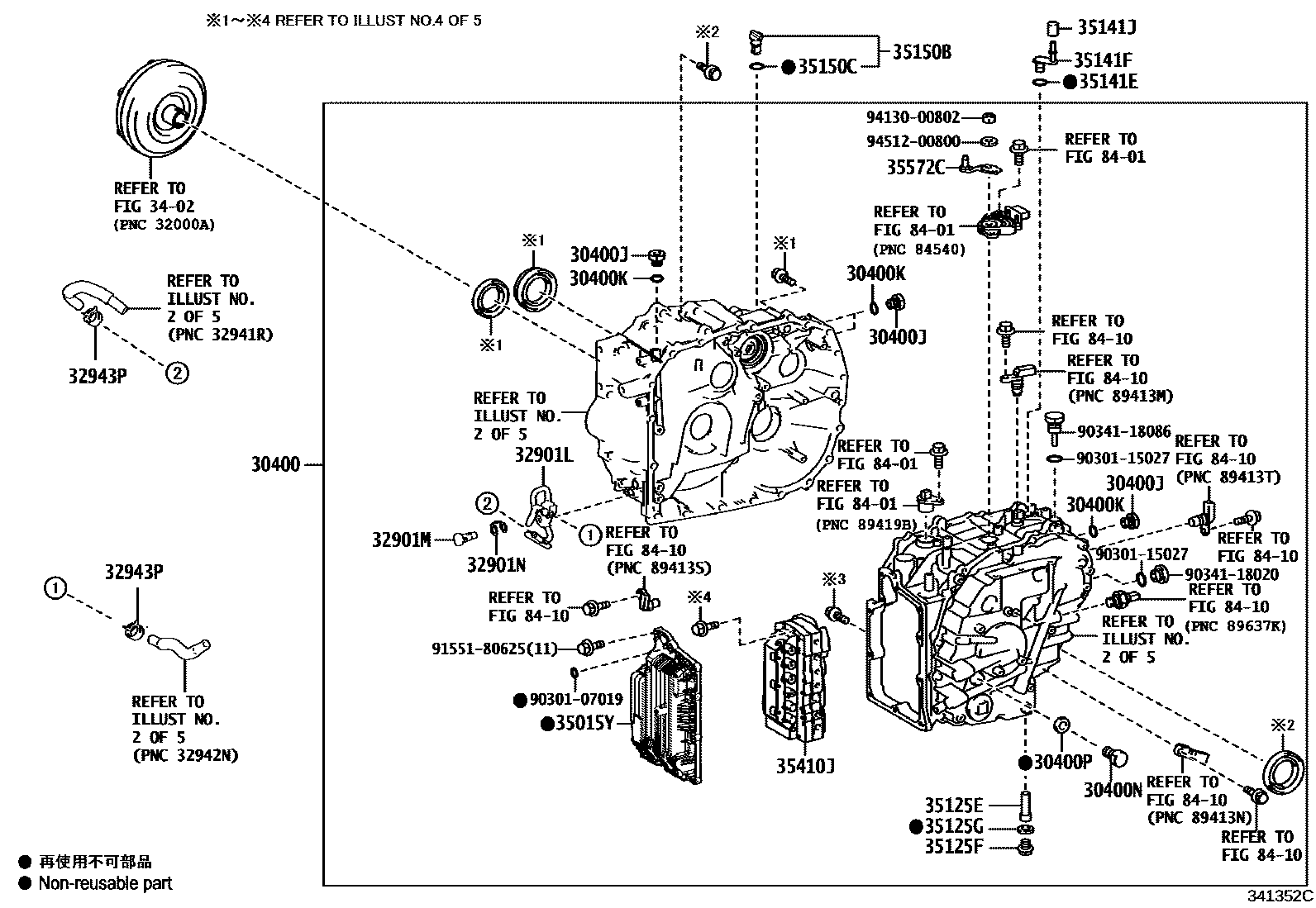

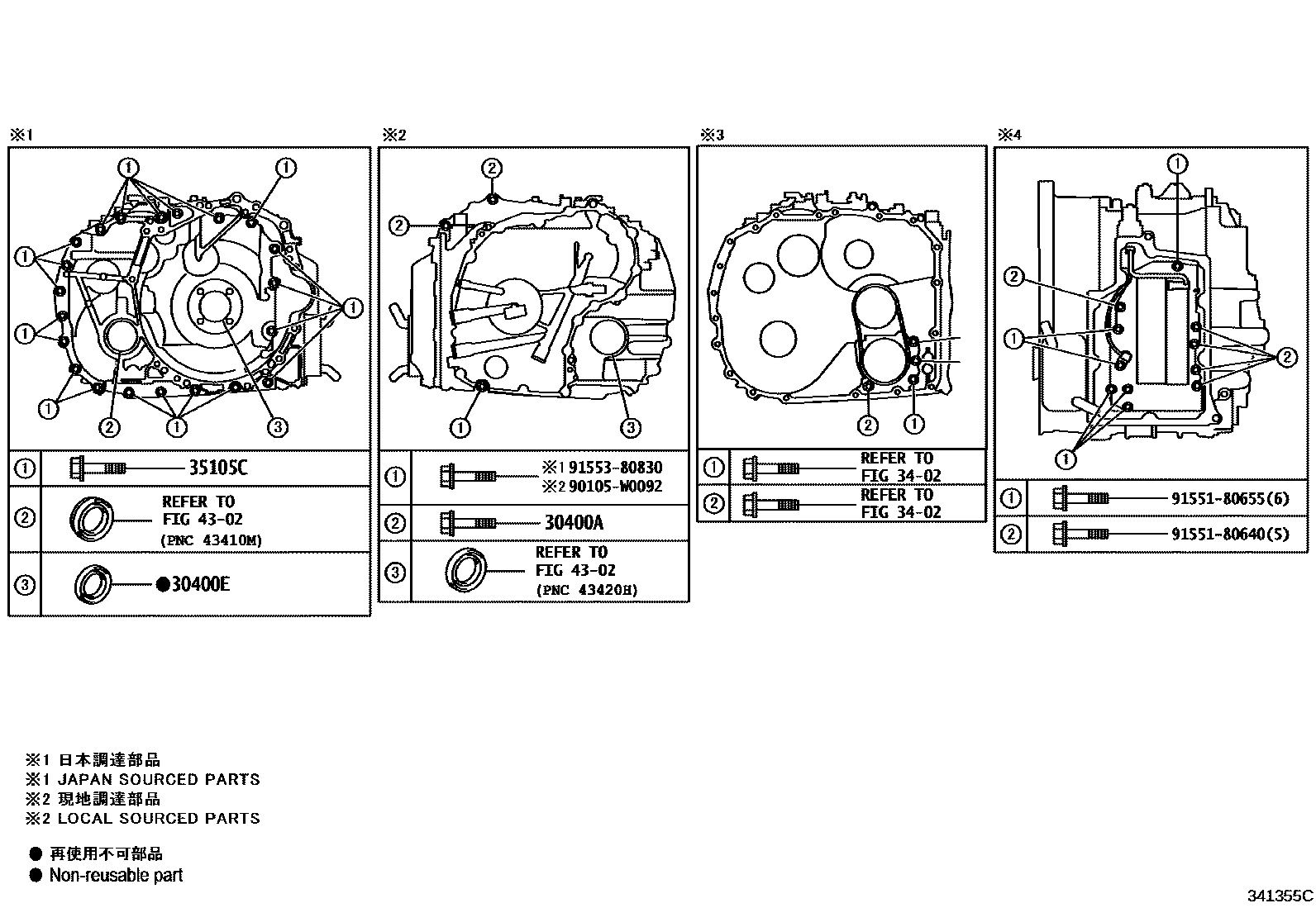

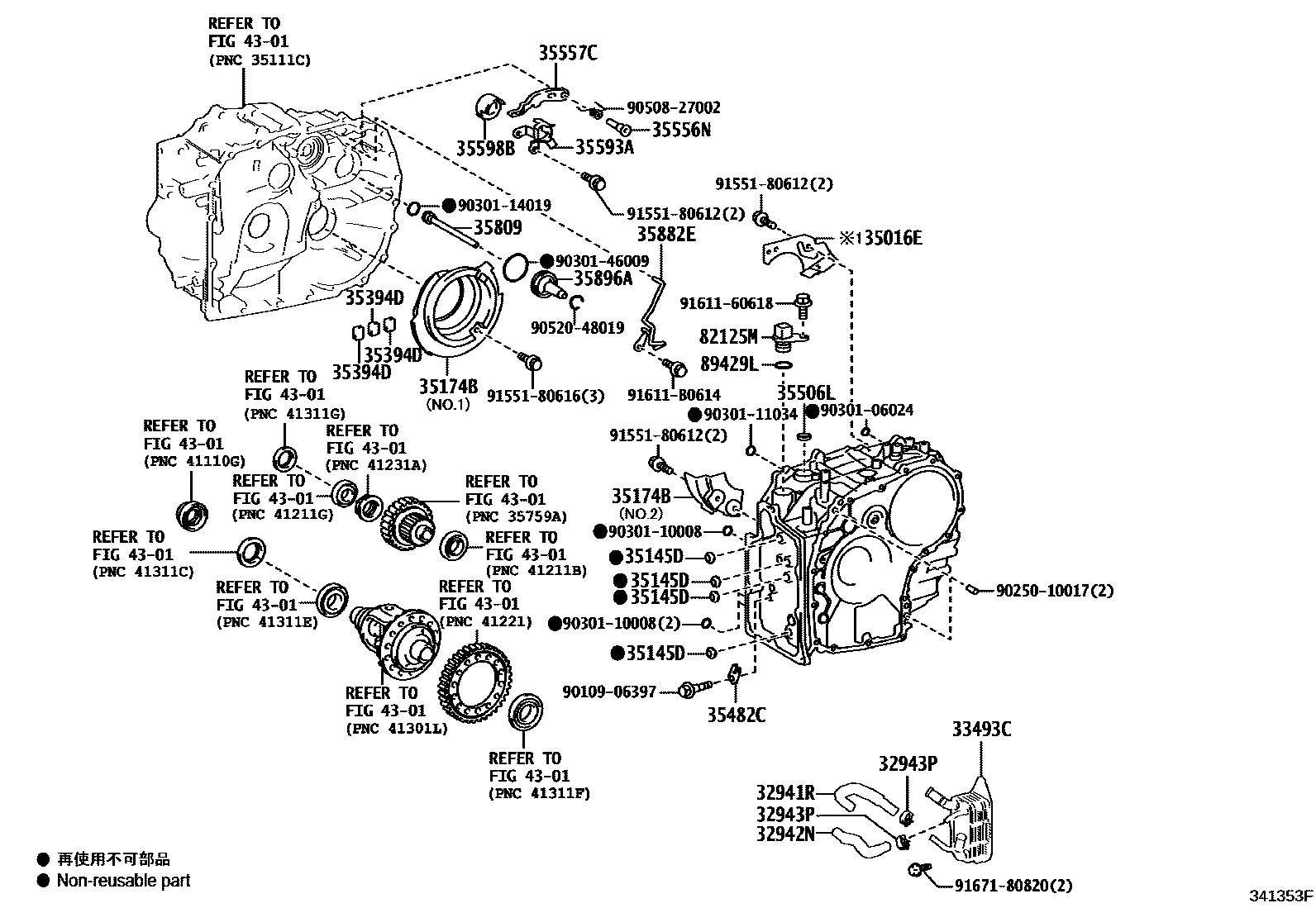

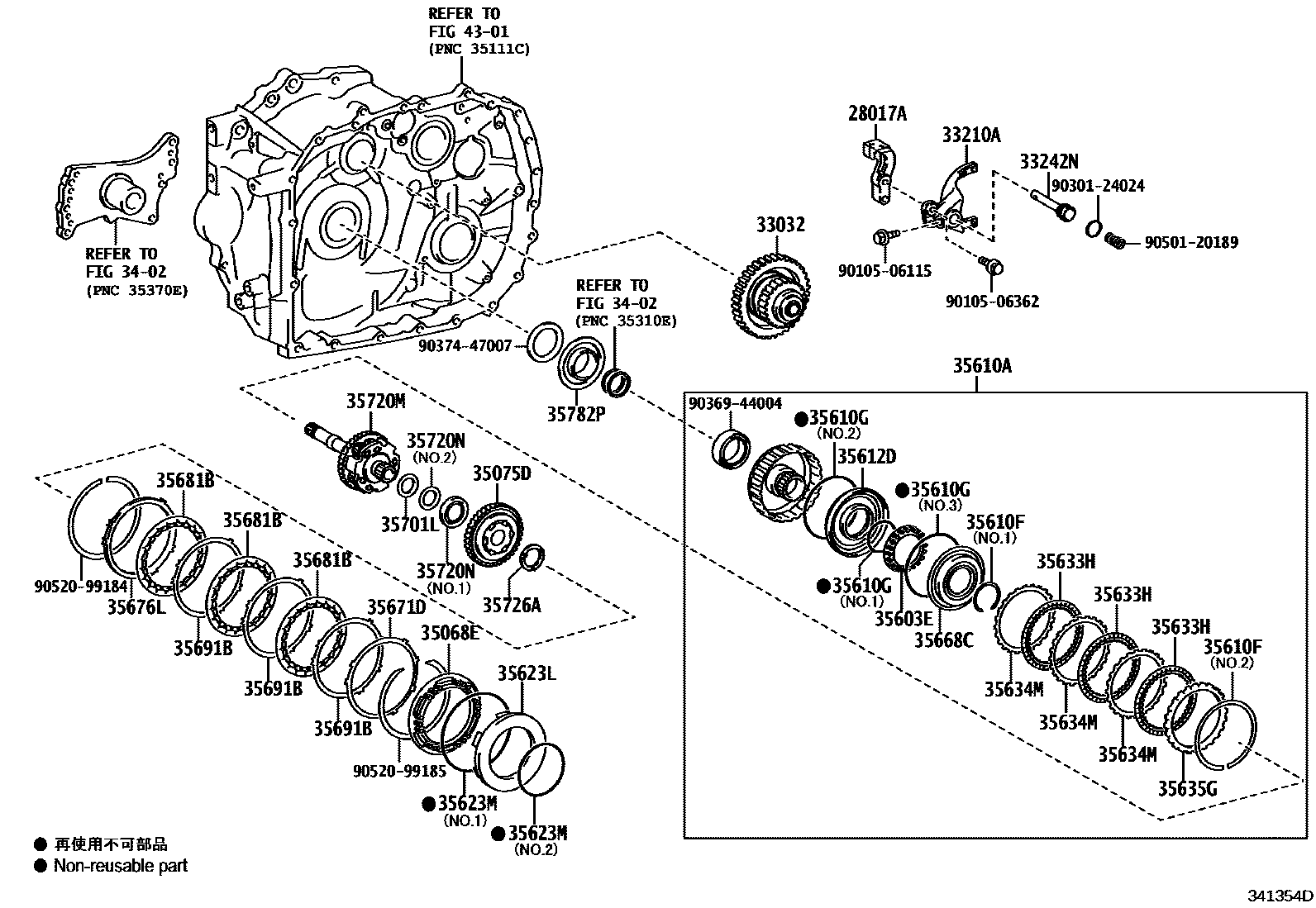

Toyota CAMRY EPC diagram 3401, 传动桥总成(CVT), with 5 images and 68 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

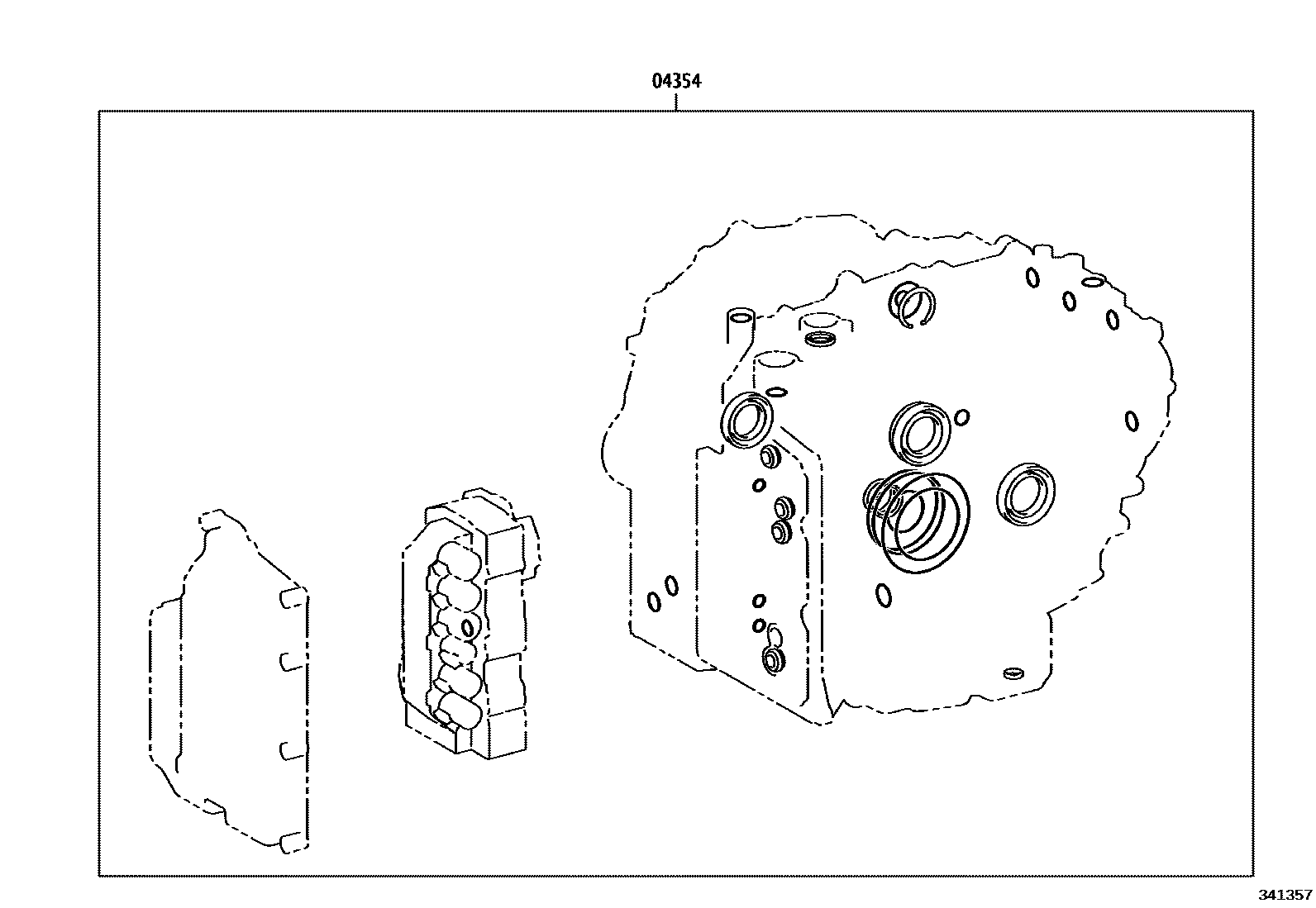

| 04354 | KIT REVISION, BOITE-PONT(CVT) | 04354-42010 |
| 28017A | ETAI(POUR FOURCH COM VIT) | 28017-24110 |
| 30400 | Continuously variable transmission axle assembly | 30400-42140 |
| 30400A | Bolts (for securing transaxle and engine) | 91552-81250 |
| 30400E | T-type oil seal (for CVT oil pump) | 90311-41019 |
| 30400J | Transmission axle hole plug | 90341-08001 |
| 30400K | Transaxle hole plug gasket | 90301-06196 |
| 30400N | BOUCHON, REMPLISSAGE(CVT) | 90341-18077 |
| 30400P | JOINT ETANCHEITE, BOUCHON REMPLISSAGE(CVT) | 90430-18008 |
| 32901L | SOUS-ENS. COUDE, RADIATEUR HUILE | 32901-42010 |
| 32901M | BOULON, RACCORD(POUR REFROIDISSEUR HUILE) | 90401-14019 |
| 32901N | JOINT(POUR RACCORD REFROIDISSEUR HUILE) | 90430-14017 |
| 32941R | No. 1 transmission oil cooler oil inlet hose | 32941-42160 |
| 32942N | No. 1 transmission oil cooler oil outlet hose | 32942-42130 |
| 32943P | Clamp No. 1 (for transmission oil cooler hose) | 90466-16004 |
| 33032 | SOUS-ENS. ENGRENAGE, 1ERE | 33032-12110 |
| 33210A | ENS. FOURCHETTE, COM VITESSE, NO.1 | 33210-12040 |
| 33242N | AXE, FOURCHETTE COM VIT, NO.1 | 33242-12140 |
| 33493C | Transmission oil cooler | 33493-42110 |
| 35015Y | SOUS-ENS. CACHE, COTE BOITE-PONT | 35015-33010 |
| 35016E | SOUS-ENS PLAQUE, CARTER TRANSMISSION | 35016-12010 |
| 35068E | SOUS-ENSEMBLE RESSORT, RAPPEL DE FREIN 1ER ET INVERSE | 35068-12040 · 35068-12041 |
| 35075D | SOUS-ENSEMBLE ENGRENAGE, ANNEAU PLANETAIRE AVANT | 35075-12060 |
| 35105C | BOULON(POUR JEU DE LOGEMENT ET BOITIER DE BOITE-PONT) | 91551-00830 |
| 35125E | TUYAU, TROP-PLEIN(CVT) | 35125-12500 |
| 35125F | BOUCHON, TROP-PLEIN(CVT) | 90341-18016 |
| 35125G | JOINT ETANCHEITE, BOUCHON TROP-PLEIN(CVT) | 90430-18008 |
| 35141E | O-ring (for breather plug) | 90301-09173 |
| 35141F | No. 1 vent plug (CVT) | 90930-03240 |
| 35141J | BOUCHON RENIFLARD NO.1 (CVT) | 90930-03243 |
| 35145D | Transmission axle housing gasket | 35145-33010 |
| 35150B | gearbox plug assembly | 35150-44010 |
| 35150C | O-ring (for gearbox plug) | 90301-09173 |
| 35174B | PLAQUE, VERROU DU RESERVOIR D'HUILE | 35174-12030 · 35174-12040 |
| 35394D | Oil filter magnet (CVT) | 35394-48010 |
| 35410J | Transmission valve body assembly | 35410-52290 |
| 35482C | PINCE, CAPTEUR DE TEMPERATURE | 35482-73010 |
| 35506L | JOINT D'HUILE (POUR ARBRE DE CULBUTEUR MANUEL) | 90311-12002 |
| 35556N | ARBRE, ARRETOIR DE VERROUILLAGE DE STATIONEMENT | 35556-12050 |
| 35557C | ARRETOIR, VERROUILLAGE DE STATIONEMENT | 35557-12061 |
| 35572C | transmission control lever | 35572-12190 |
| 35593A | GUIDE D'ANNEAU D'ETANCHEITE DE CAME | 35593-12050 |
| 35598B | MANCHON, VERROUILLAGE DE STATIONEMENT | 35598-12050 |
| 35603E | SOUS-ENSEMBLE RESSORT, DE RAPPEL DE FOURCHETTE AVANT | 35603-12050 · 35603-12051 |
| 35610A | ENSEMBLE ENBRAYAGE, A DISQUES MULTIPLES AVANT | 35610-12300 |
| 35610F | ANNEAU, ELASTIQUE(POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90520-44041 · 90520-99187 |
| 35610G | JOINT, TORIQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AVANT) | 90301-52007 · 90302-99006 · 90302-99007 |
| 35612D | PISTON, EMBRAYAGE AVANT | 35612-12100 |
| 35623L | PISTON, FREIN INVERSE | 35623-12110 |
| 35623M | JOINT, TORIQUE (POUR PISTON DE FREIN INVERSE) | 90301-95004 · 90301-99238 |
| 35633H | EMBRAYAGE A DISQUE (POUR EMBRAYAGE A DISQUES MULTIPLES AV.) | 35633-12160 |
| 35634M | EMBRAYAGE A DISQUE, NO.1(PR EMBRAYAGE A DISQUES MULTI. AV.) | 35634-12110 |
| 35635G | BRIDE, EMBRAYAGE AVANT | 35635-12280 · 35635-12290 · 35635-12300 · 35635-12310 · 35635-12320 · 35635-12330 |
| 35668C | BALANCIER, EMBRAYAGE, NO.1 | 35668-12051 · 35668-12060 |
| 35671D | PLAQUE, COUSSIN DE FREIN | 35671-12050 |
| 35676L | BRIDE, FREIN | 35676-12120 |
| 35681B | DISQUE, FREIN, NO.1 | 35681-12070 |
| 35691B | PLAQUE, FREIN, NO.1 | 35691-12060 |
| 35701L | BAGUE, PALIER DE BUTEE (ARBRE D'ENTREE) | 35789-12120 |
| 35720M | ENSEMBLE ENGRENAGE, PLANETAIRE | 35720-12100 |
| 35720N | PALIER DE BUTEE, AIGUILLE (POUR ENGRENAGE PLANETAIRE) | 90374-24008 · 90374-29012 |
| 35726A | RONDELLE, DE BUTEE ENGRENAGE PLANETAIRE | 35726-12020 |
| 35782P | PIGNON, ENTRAINEMENT | 35782-12070 |
| 35809 | SOUS-ENS. TUYAU, APPLIC PRESSION EMB C-2 | 35809-12010 |
| 35882E | TUBE, D'APPLICATION DE LUBRIFIANT ENGRENAGE DIFFERENTIEL | 35882-12070 |
| 35896A | TUYAU, APPLIC LUB ARBRE SECONDAIRE | 35896-12010 |
| 82125M | Transmission wiring harness | 82125-12670 |
| 89429L | JOINT, TORIQUE(POUR CAPTEUR TEMPERATURE HUILE) | 90301-06004 |
