Toyota CAMRY Manifold — Figure 1701

Toyota CAMRY EPC diagram 1701, Manifold, with 9 images and 21 PNC and OE references.

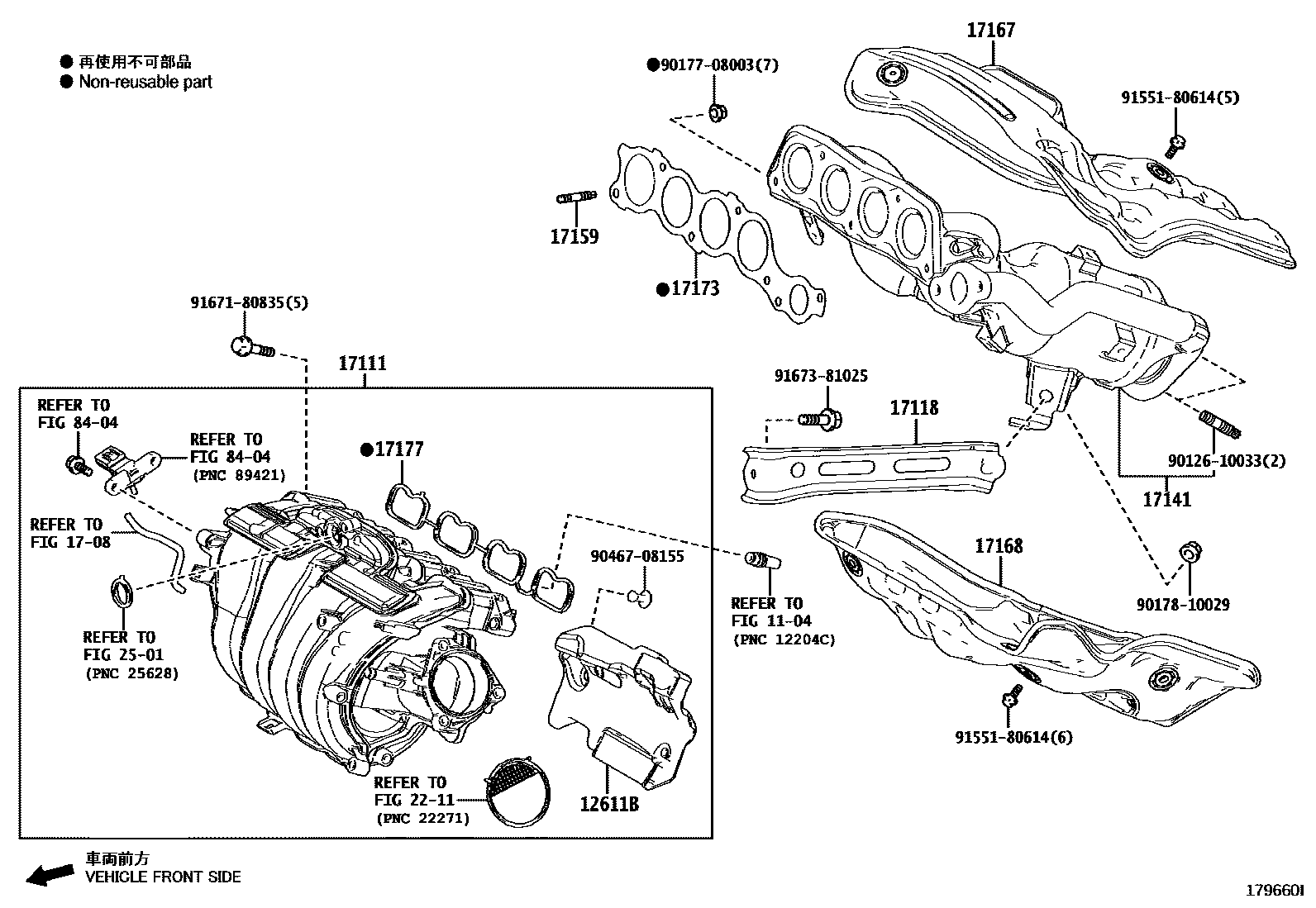

Toyota CAMRY Manifold EPC diagram — 179660I
Manifold — 179660I (201709 – 202009)

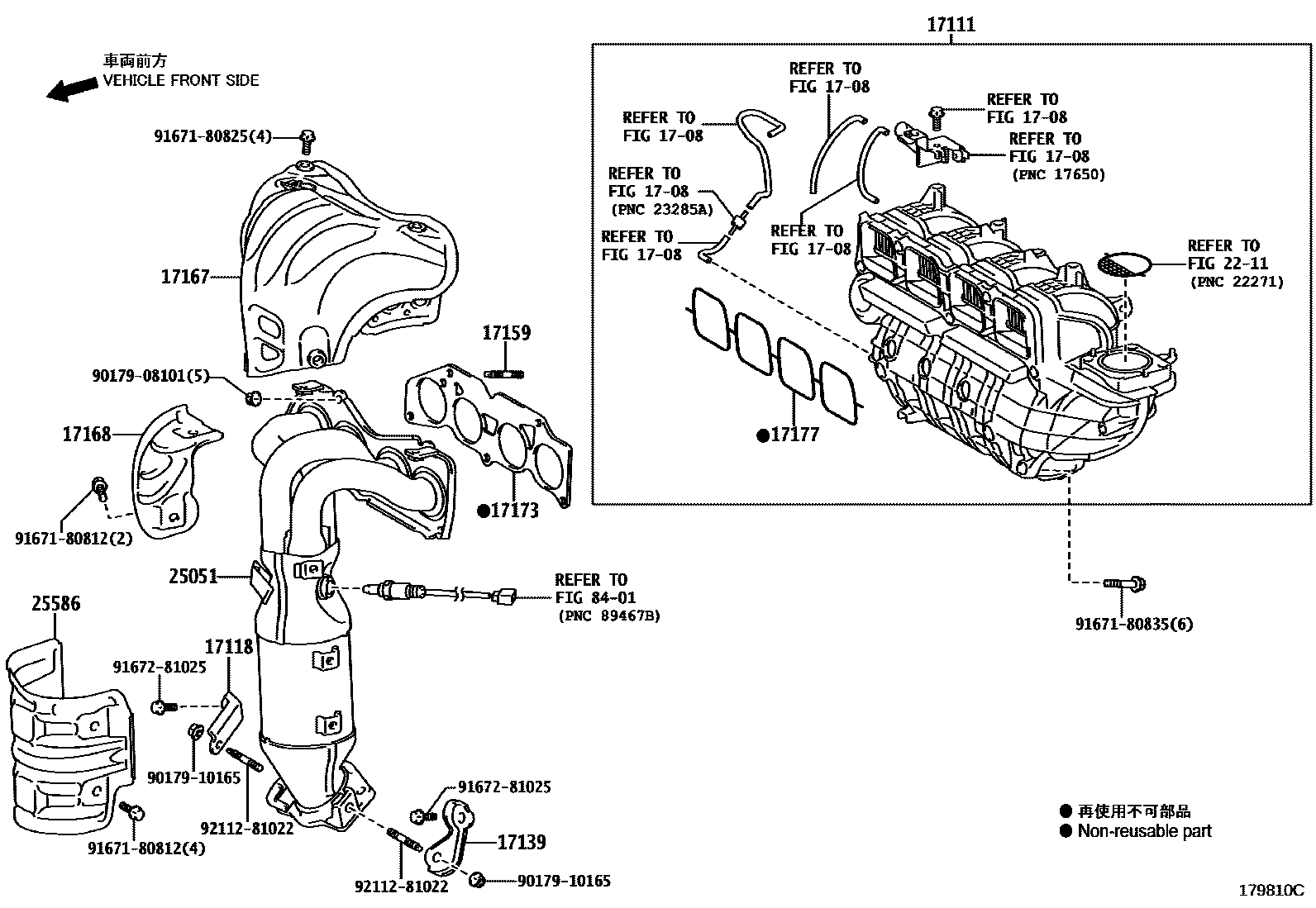

Toyota CAMRY Manifold EPC diagram — 179810C
Manifold — 179810C (201709 – 999999)

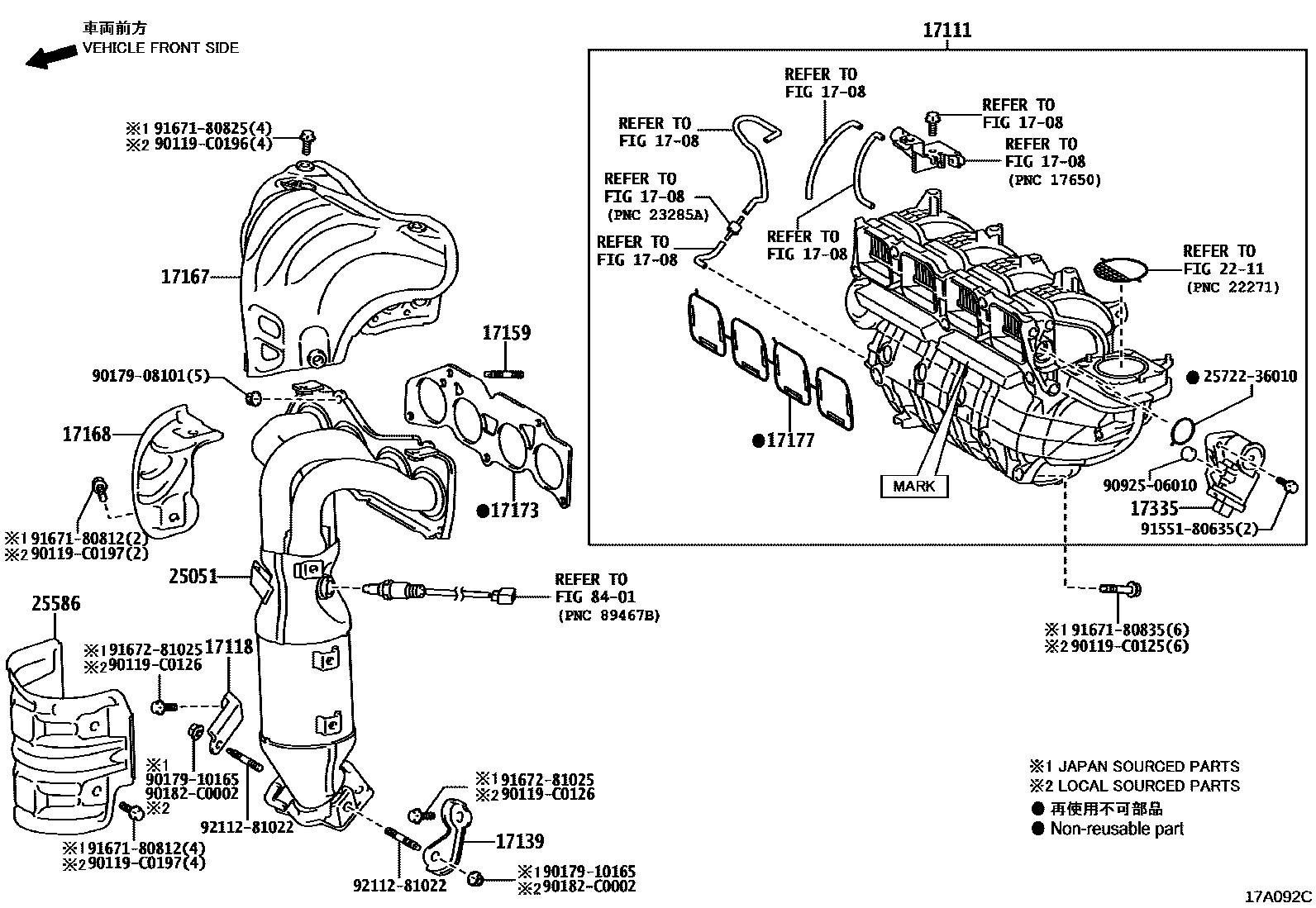

Toyota CAMRY Manifold EPC diagram — 17A092C
Manifold — 17A092C (201709 – 999999)

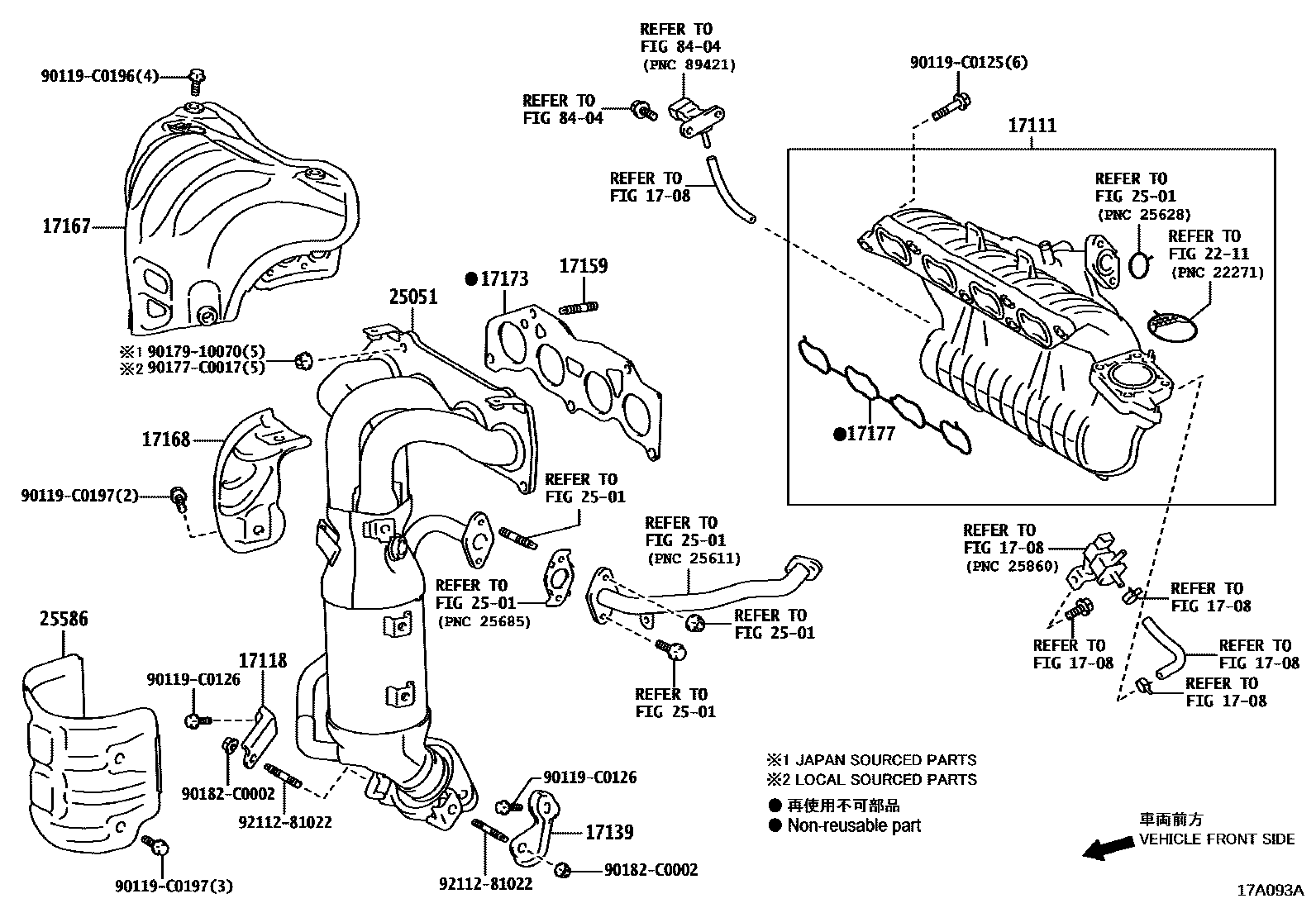

Toyota CAMRY Manifold EPC diagram — 17A093A
Manifold — 17A093A (201804 – 999999)

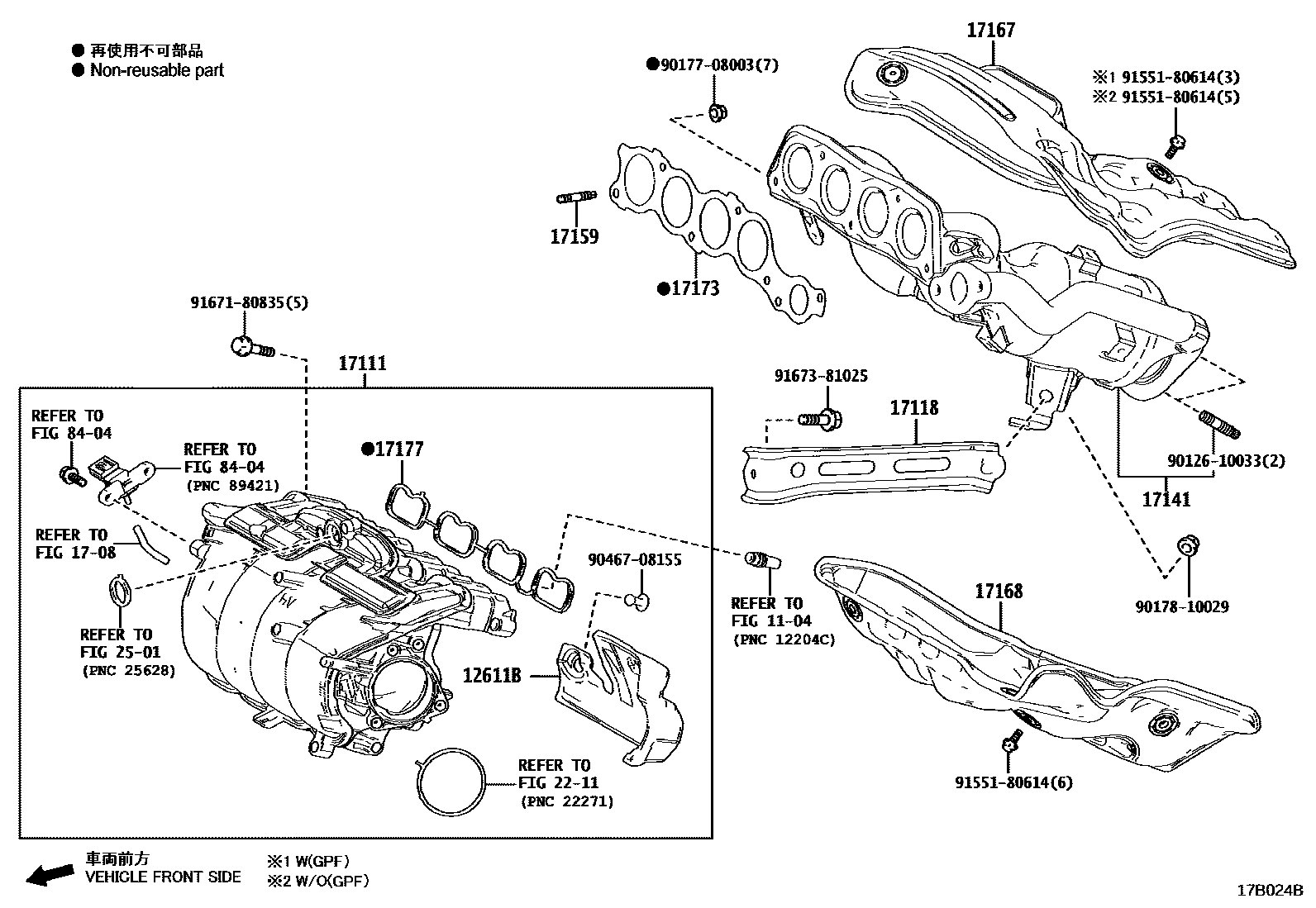

Toyota CAMRY Manifold EPC diagram — 17B024B
Manifold — 17B024B (201709 – 202009)

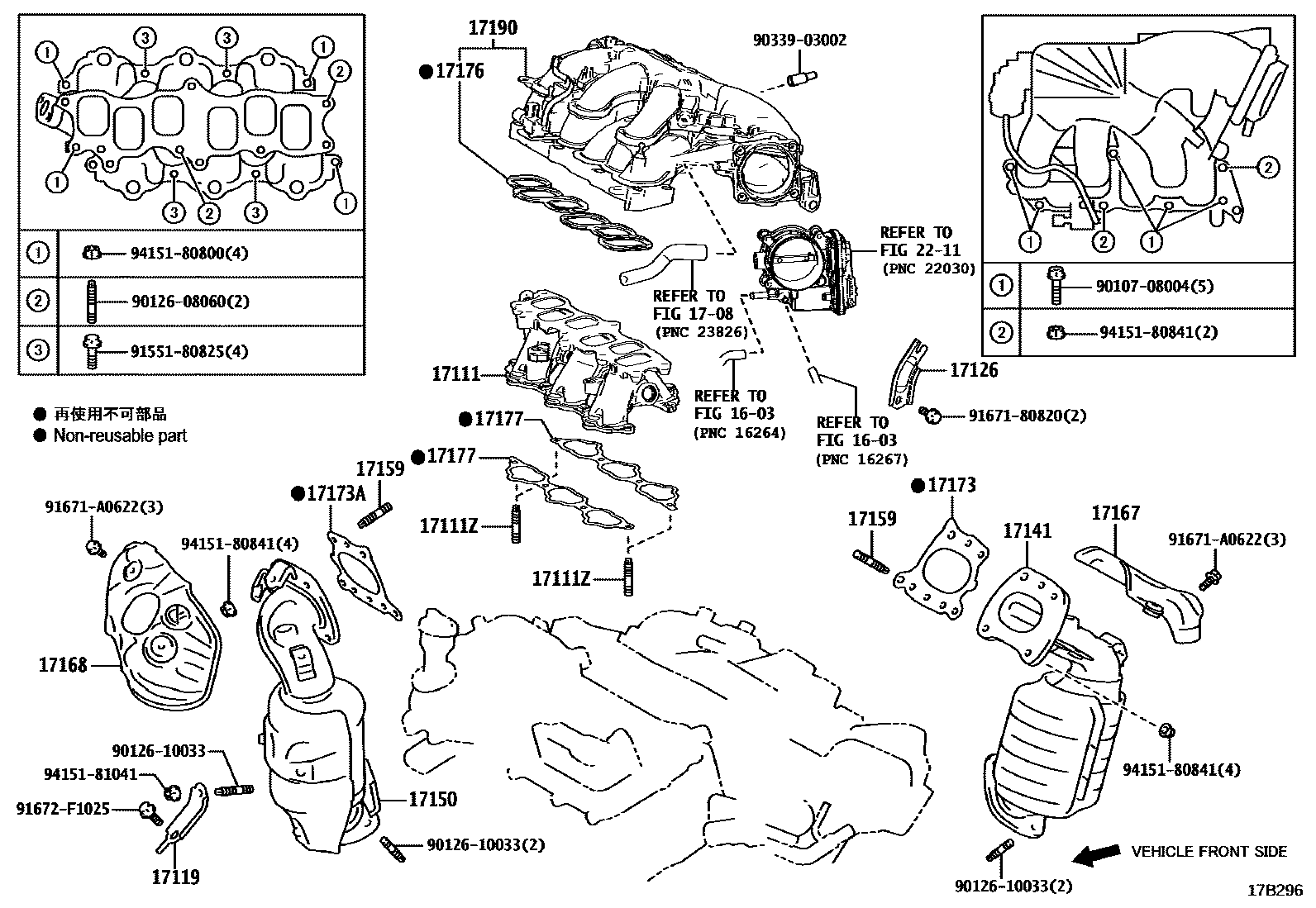

Toyota CAMRY Manifold EPC diagram — 17B296
Manifold — 17B296 (201709 – 999999)

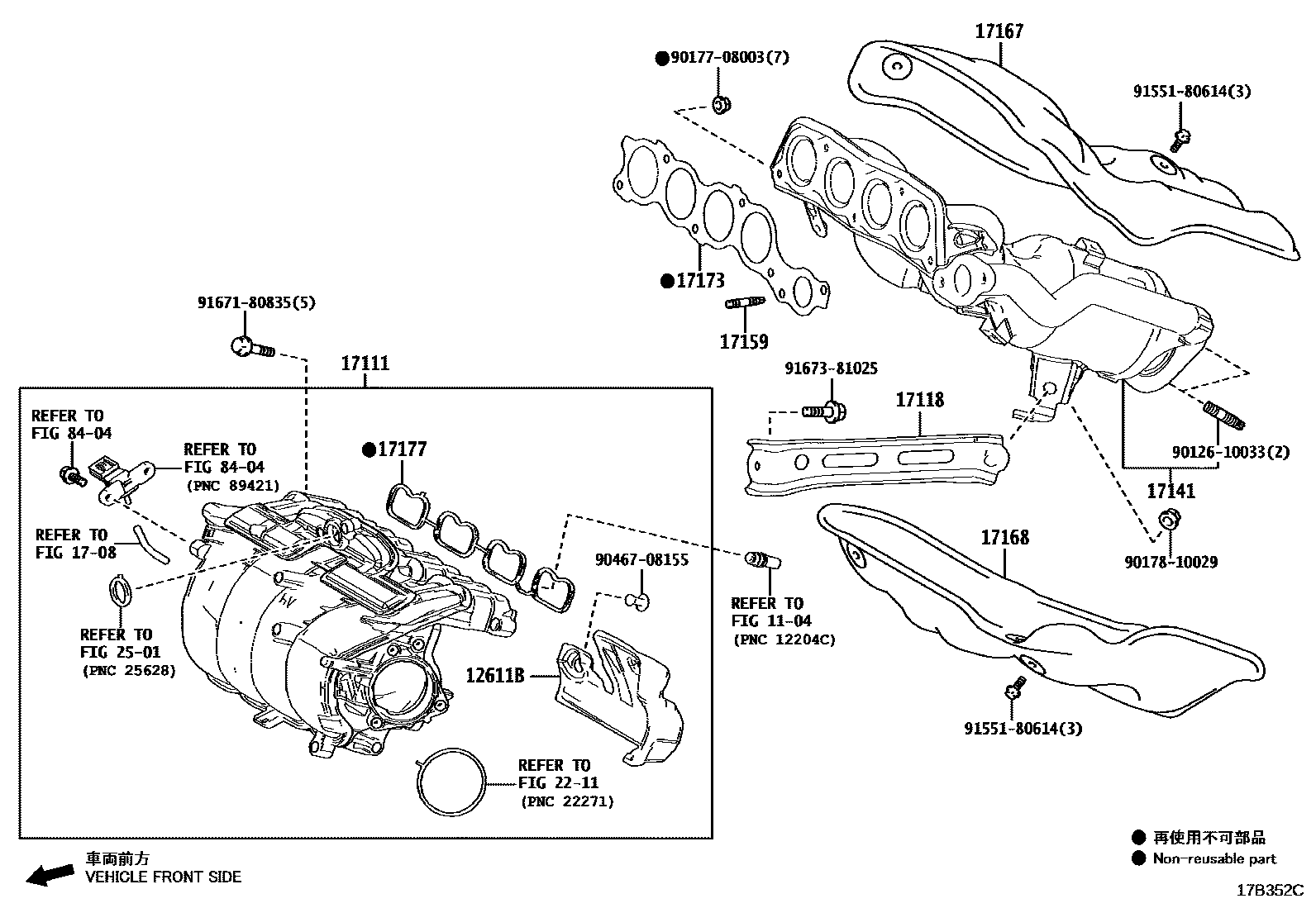

Toyota CAMRY Manifold EPC diagram — 17B352C
Manifold — 17B352C (202009 – 999999)

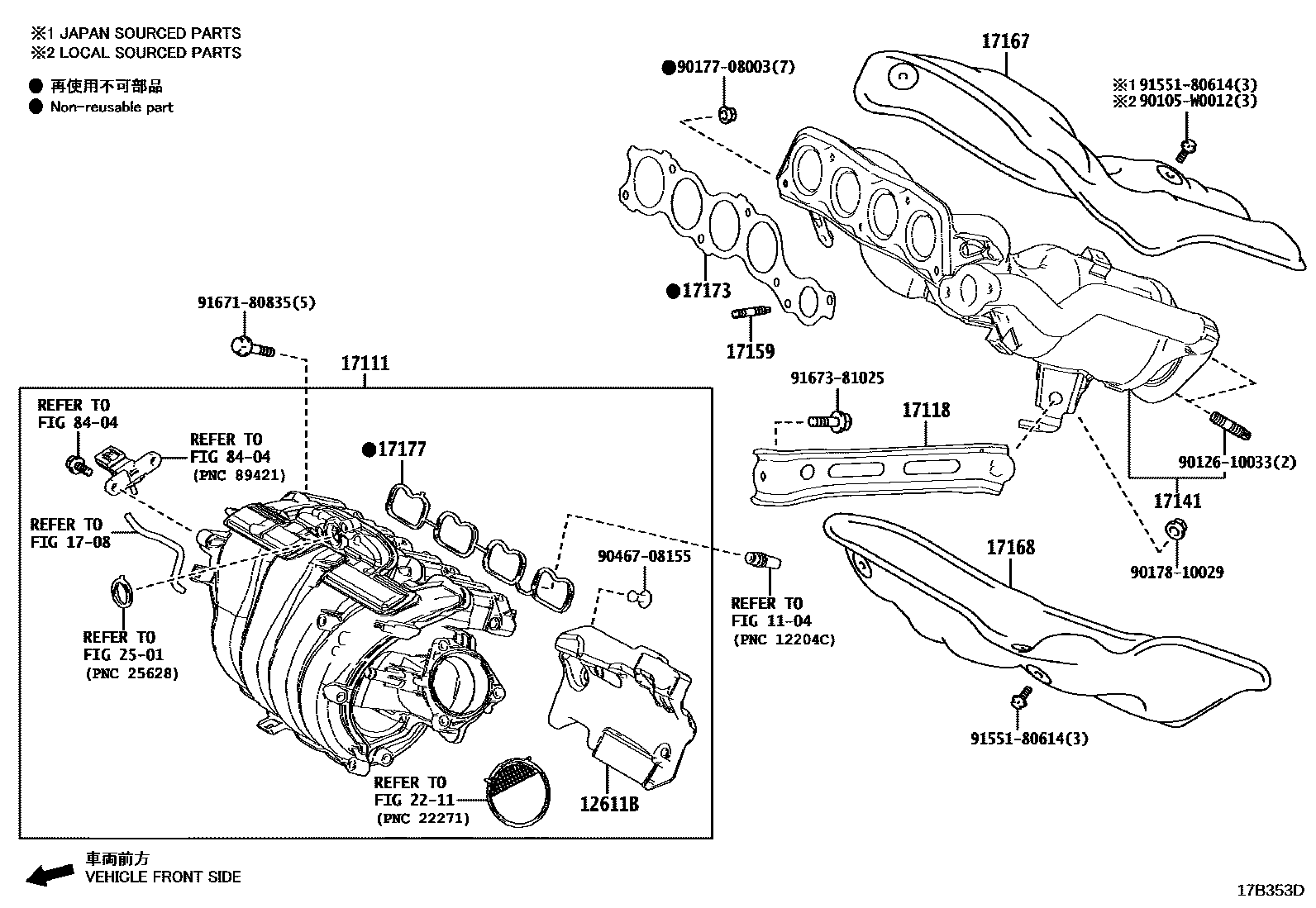

Toyota CAMRY Manifold EPC diagram — 17B353D
Manifold — 17B353D (202009 – 999999)

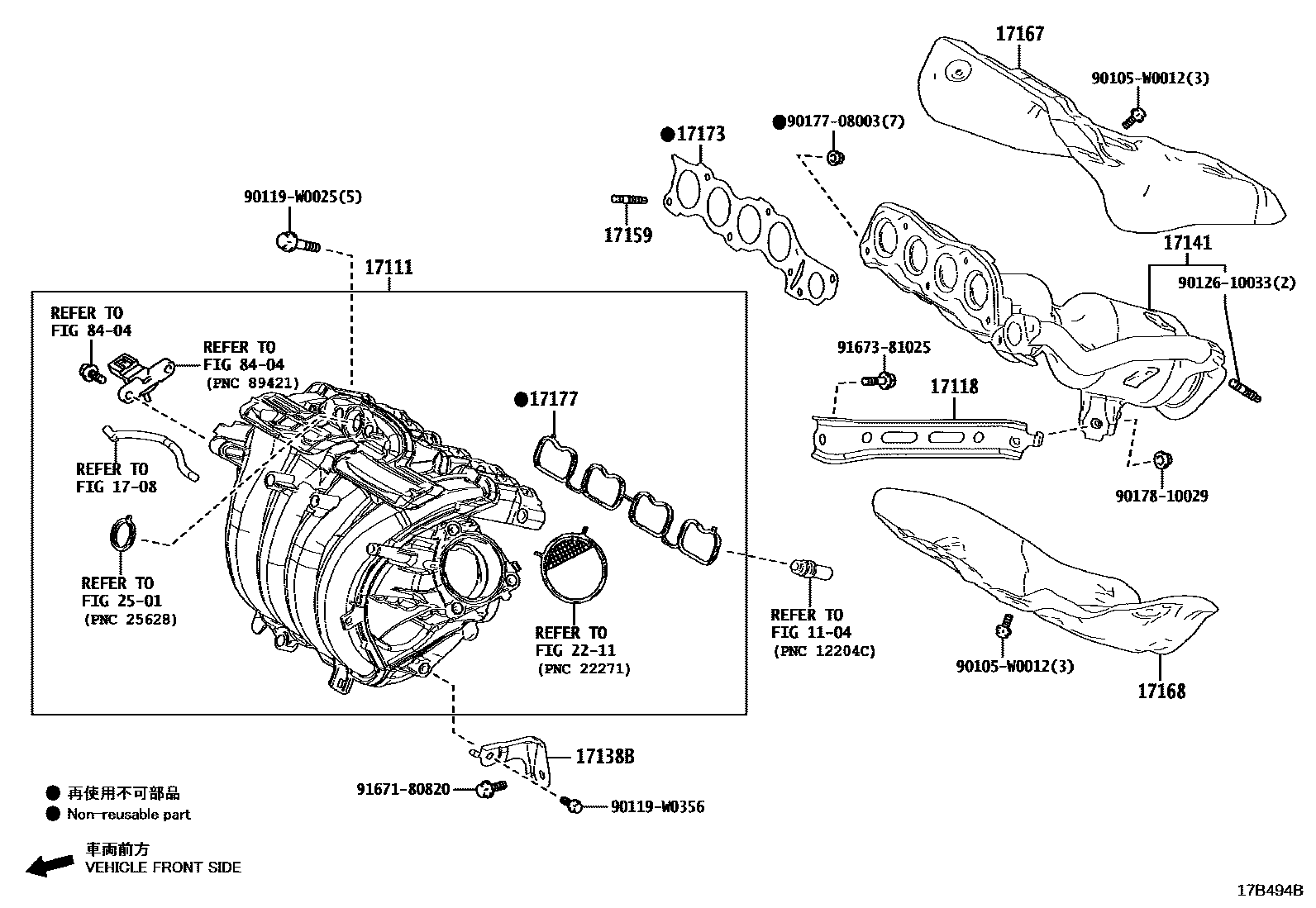

Toyota CAMRY Manifold EPC diagram — 17B494B
Manifold — 17B494B (202104 – 999999)

PNC and OE references

PNCPart nameOE numbers
12611BEngine hood No. 112613-25010 · 12613-25020
17111Intake Manifold17111-31230 · 17120-0V061 · 17120-25010 · 17120-25020 · 17120-36011 · 17120-36021 · 17120-36070 · 17120-F2040
17111ZStud bolts (for intake manifold to cylinder head)90126-08052
17118Manifold stays17118-0V020 · 17118-24020 · 17118-25010 · 17118-25030 · 17118-36010
17119No. 2 manifold stay17119-31150
17126No. 2 pressure tank stay17126-31090
17138BIntake manifold stay17138-F2020
17139No. 2 manifold stay17139-0V020 · 17139-36020
17141exhaust manifold17140-31A60 · 17141-25020 · 17141-25021 · 17141-25031 · 17141-25040 · 17141-25041 · 17141-25090 · 17141-25091 · 17141-25141 · 17141-25171 · 17141-25172 · 17141-25580 · 17141-25630 · 17141-25650 · 17141-F2040
17150Left exhaust manifold assembly17150-31A60
17159Studs (for manifold to cylinder head)90126-08037 · 90126-08052 · 90126-10015 · 90126-C0010
17167Exhaust manifold No. 1 heat shield17167-0V020 · 17167-0V040 · 17167-24040 · 17167-25010 · 17167-25030 · 17167-25040 · 17167-31100 · 17167-36011
17168Exhaust manifold No.2 insulation pad17168-0V020 · 17168-24040 · 17168-25010 · 17168-25040 · 17168-31130 · 17168-36010
17173Gasket (exhaust manifold to cylinder head)17173-0V020 · 17173-0V030 · 17173-24010 · 17173-25020 · 17173-31070 · 17173-36020
17173ALeft side gasket (exhaust manifold to cylinder head)17173-31070
17176Gasket (intake surge tank to intake manifold)17176-31130
17177No. 1 gasket (intake manifold to cylinder head)17171-0V030 · 17171-25010 · 17171-36011 · 17171-36020 · 17171-F2070 · 17177-31070
17190Intake pressure regulator tank assembly17190-31270
17335Intake control valve actuator17335-36010
25051Exhaust manifold three-way catalytic converter sub-assembly25051-0V220 · 25051-0V300 · 25051-36290
25586No. 1 manifold three-way catalytic converter vibration isolation pad25586-0V030 · 25586-0V070 · 25586-36010
