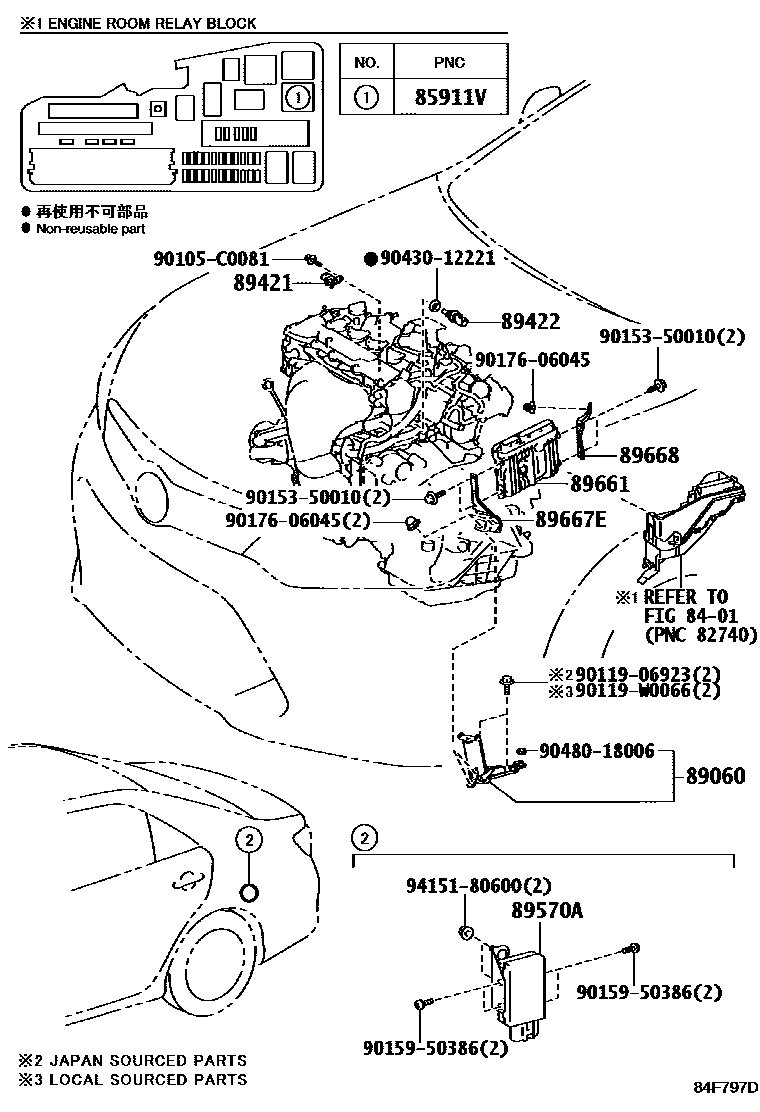

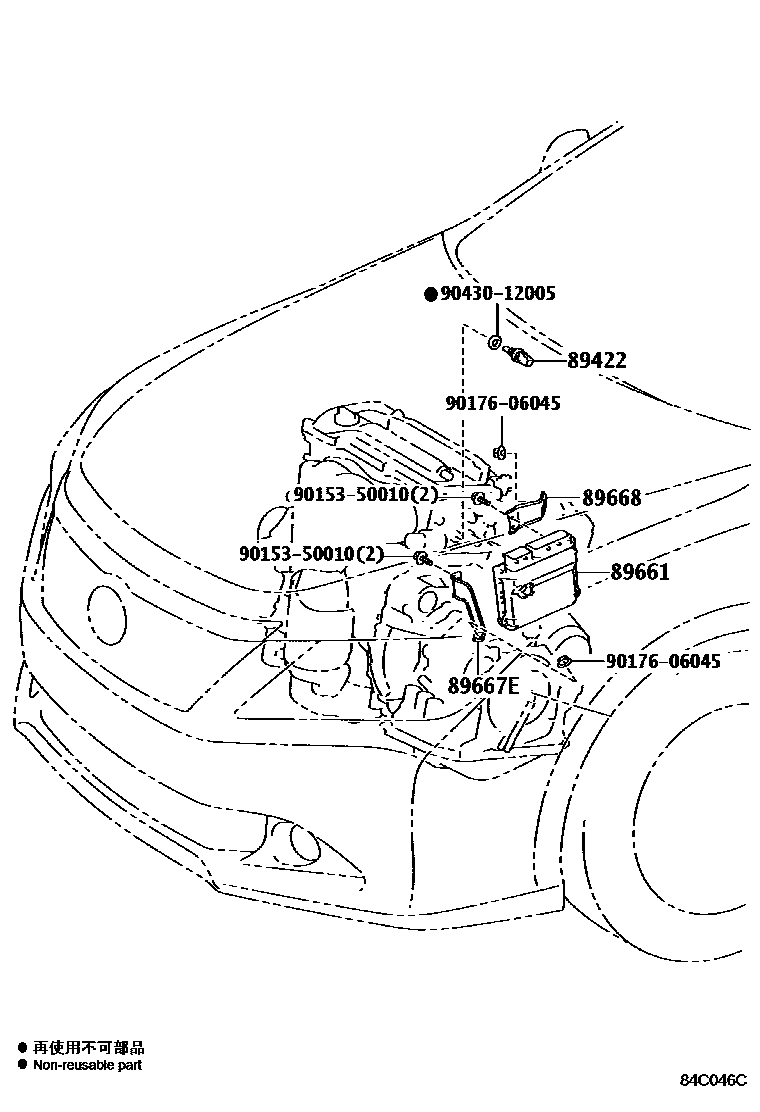

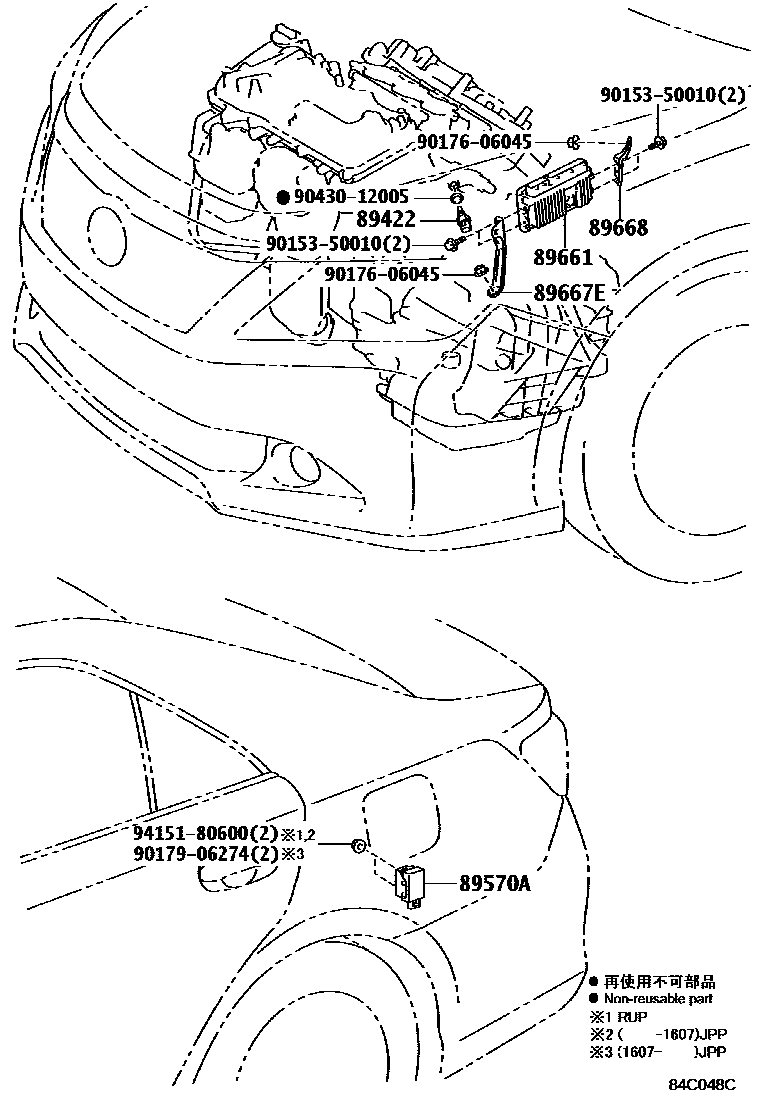

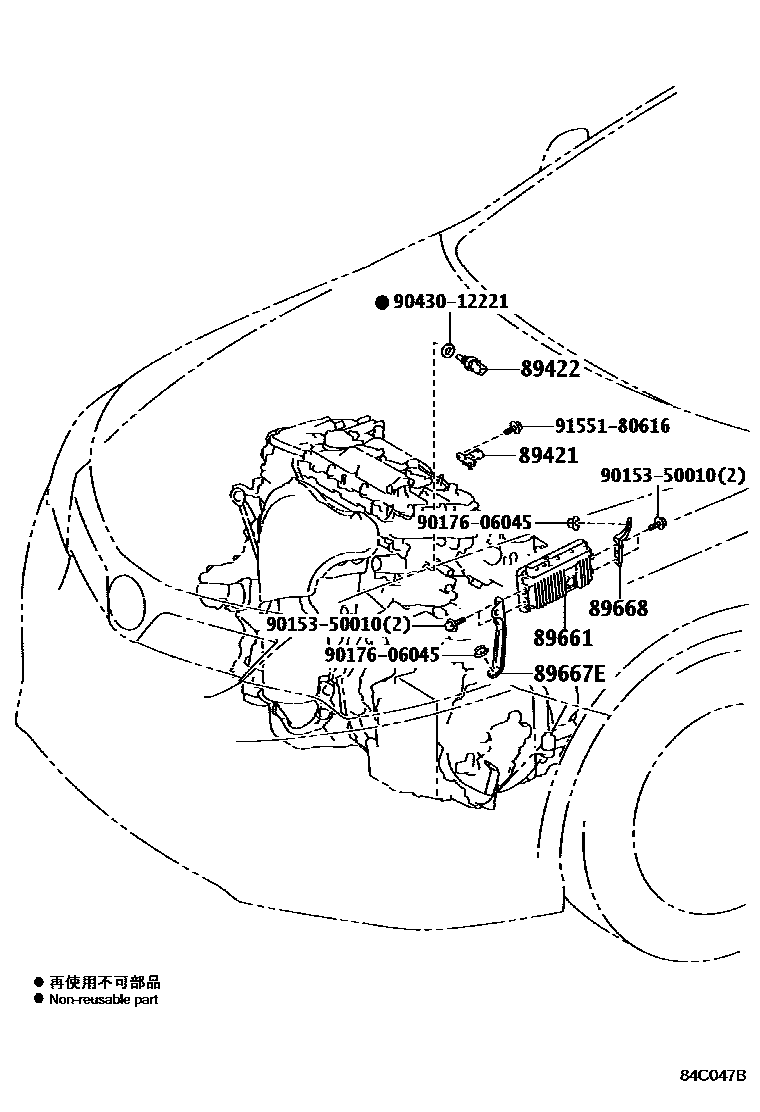

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 4 images and 8 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85911V | RELAIS, UNITE DE PILOTAGE ELECTRONIQUE | 90987-02027 |
| 89060 | Bracket assembly | 89060-06010 |
| 89421 | Vacuum sensor assembly (for E.F.I.) | 89421-26030 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89570A | Fuel pump control ECU assembly | 89570-33020 · 89570-33040 |
| 89661 | Engine control ECU | 89661-06U40 · 89661-06U90 · 89661-0X250 · 89661-0X480 · 89661-33E80 · 89661-33G40 · 89661-33G71 · 89661-33G72 · 89661-33G80 · 89661-33G90 · 89661-33J10 · 89661-33J30 · 89661-33J31 · 89661-33J40 · 89661-33J41 · 89661-33J60 · 89661-33J61 · 89661-33K20 · 89661-33M00 · 89661-33M01 · 89661-33M10 · 89661-33M20 · 89661-33M30 · 89661-33M60 · 89661-33N50 · 89661-33N60 · 89661-33N70 · 89661-33N80 · 89661-33N90 · 89661-33P00 · 89661-33P40 · 89661-33P50 · 89661-33P60 · 89661-33P70 · 89661-33P80 · 89661-33P90 · 89661-33Q00 · 89661-33U40 · 89661-33U50 · 89661-33W20 |
| 89667E | No. 1 engine control ECU bracket | 89667-06140 · 89667-06220 · 89667-33150 |
| 89668 | No. 2 engine control ECU bracket | 89668-06140 · 89668-06220 · 89668-33230 |
