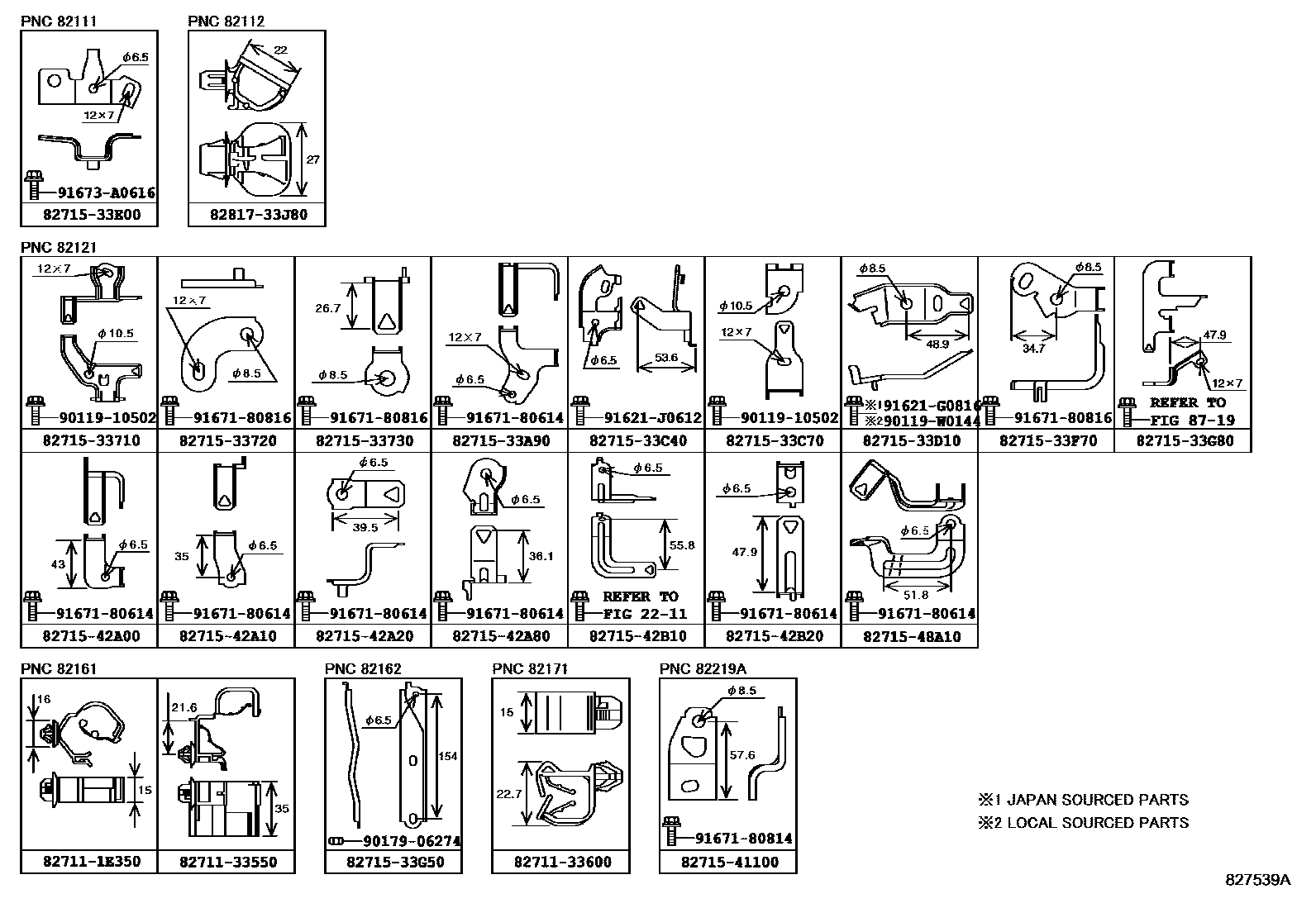

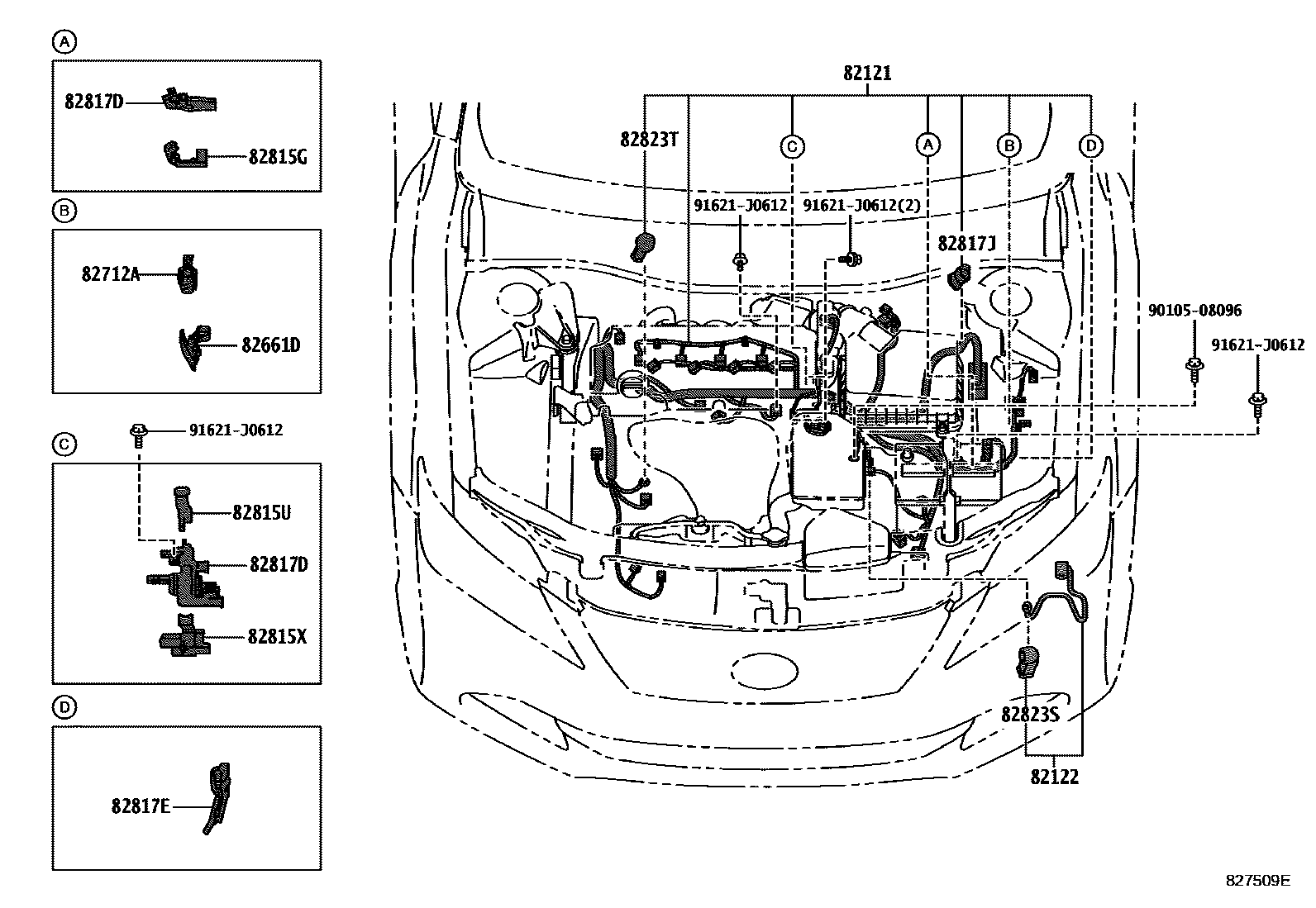

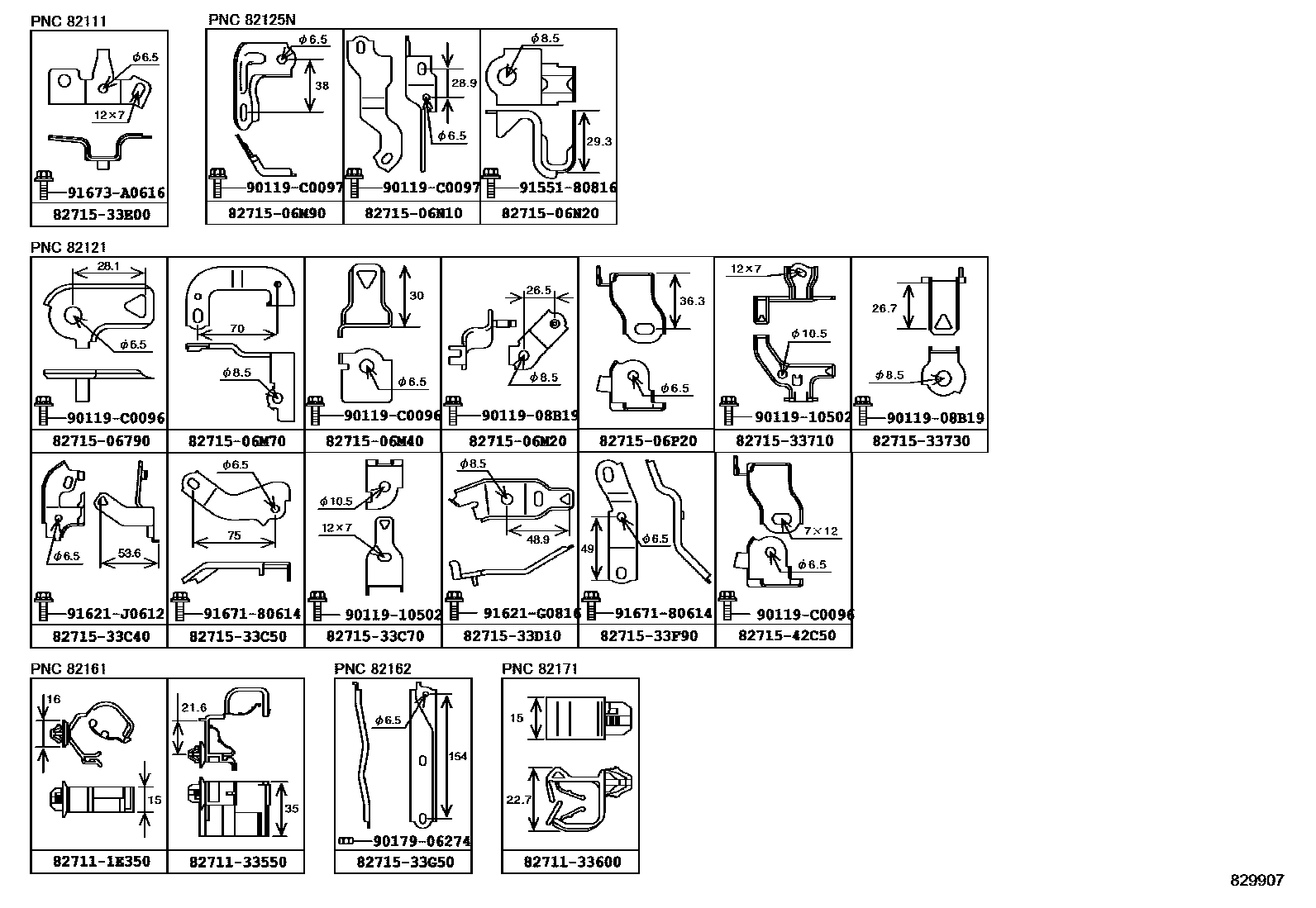

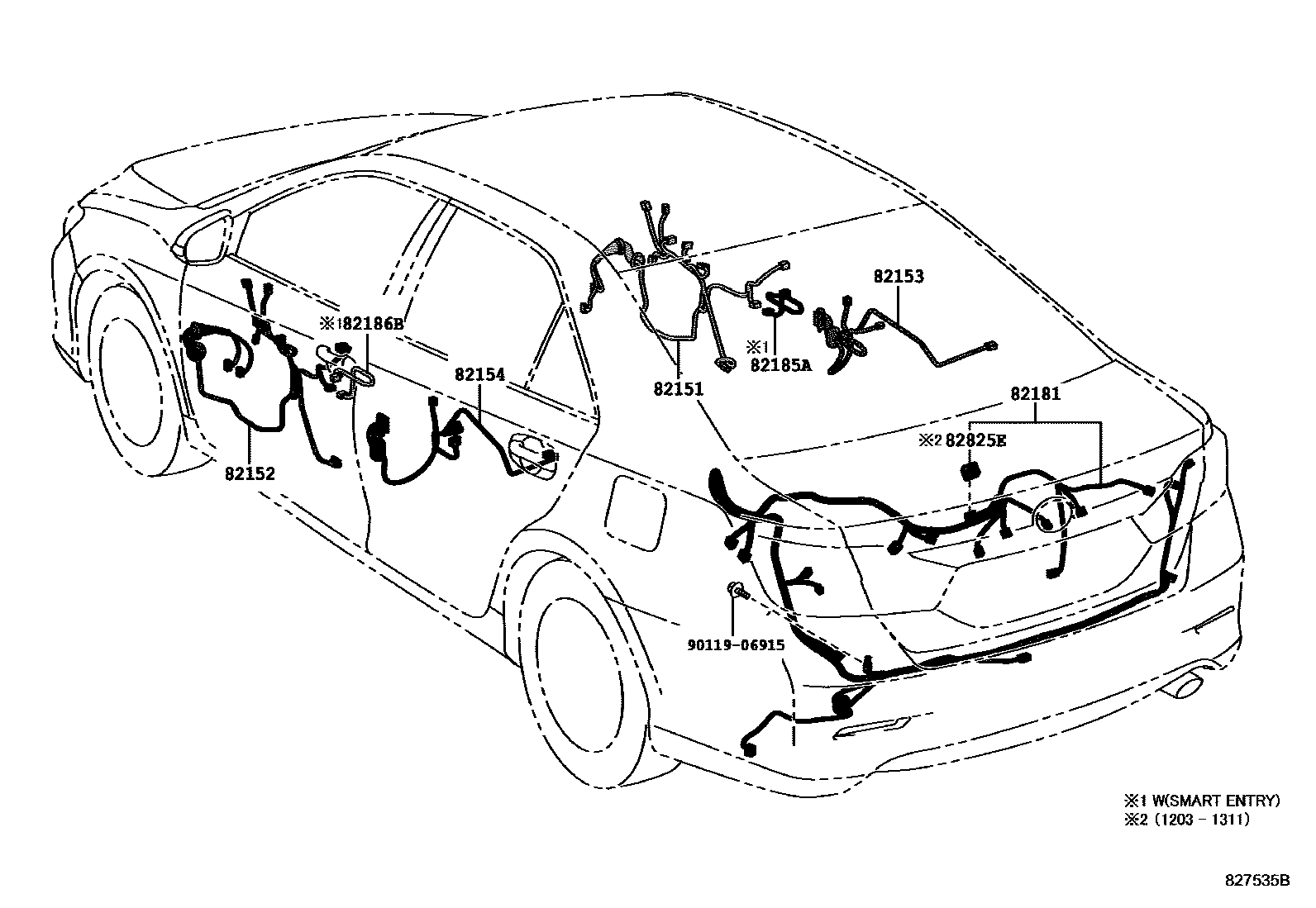

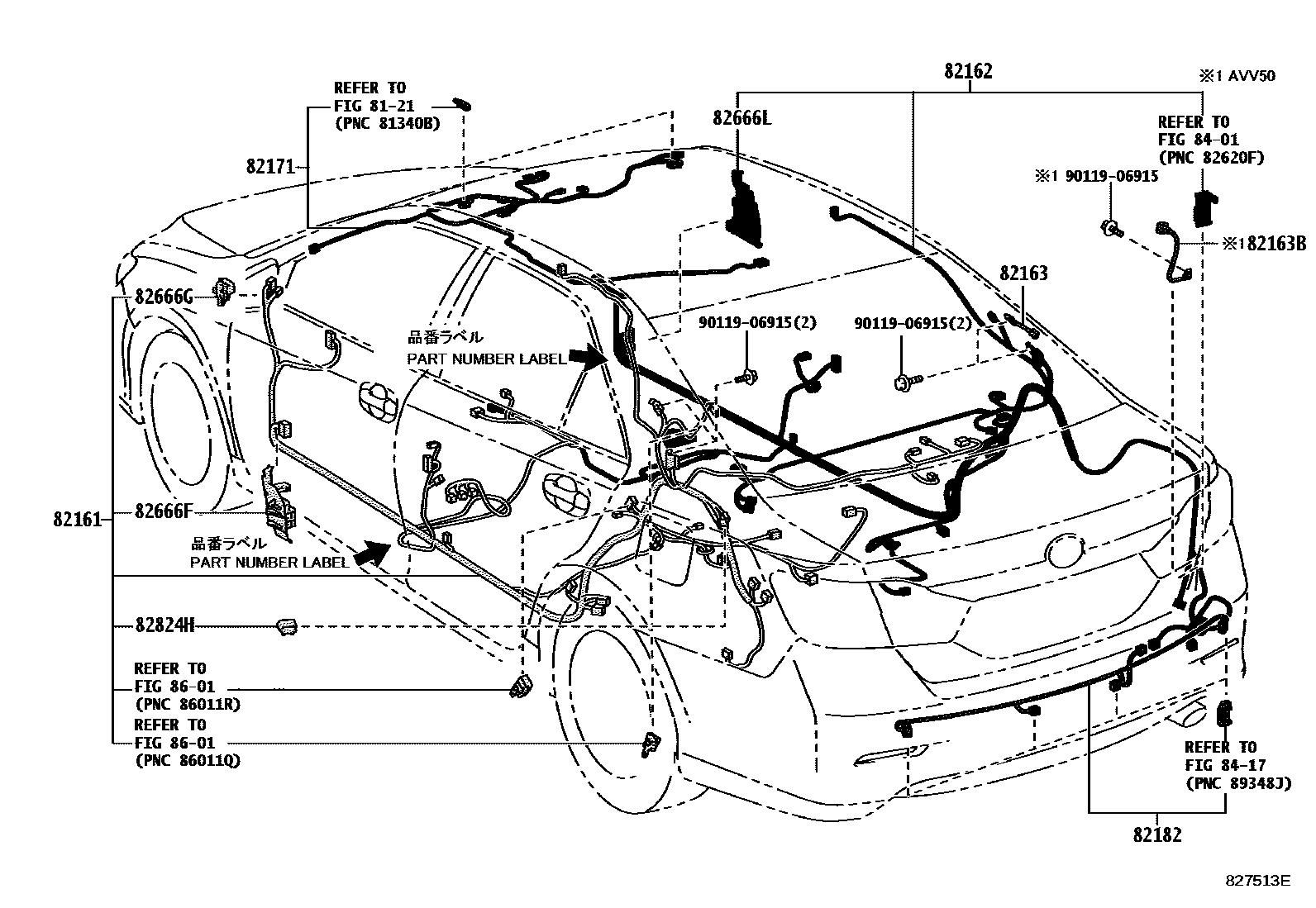

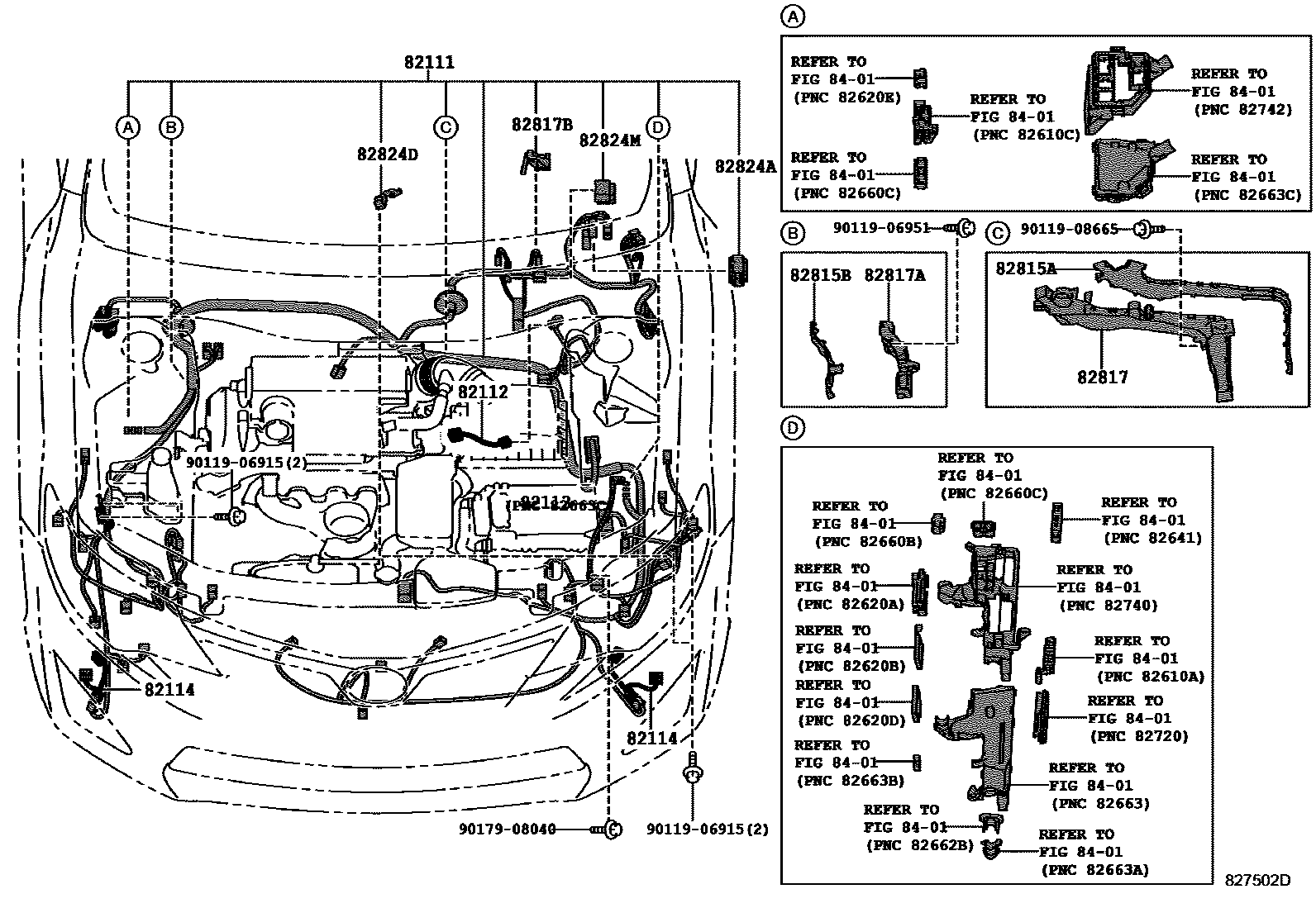

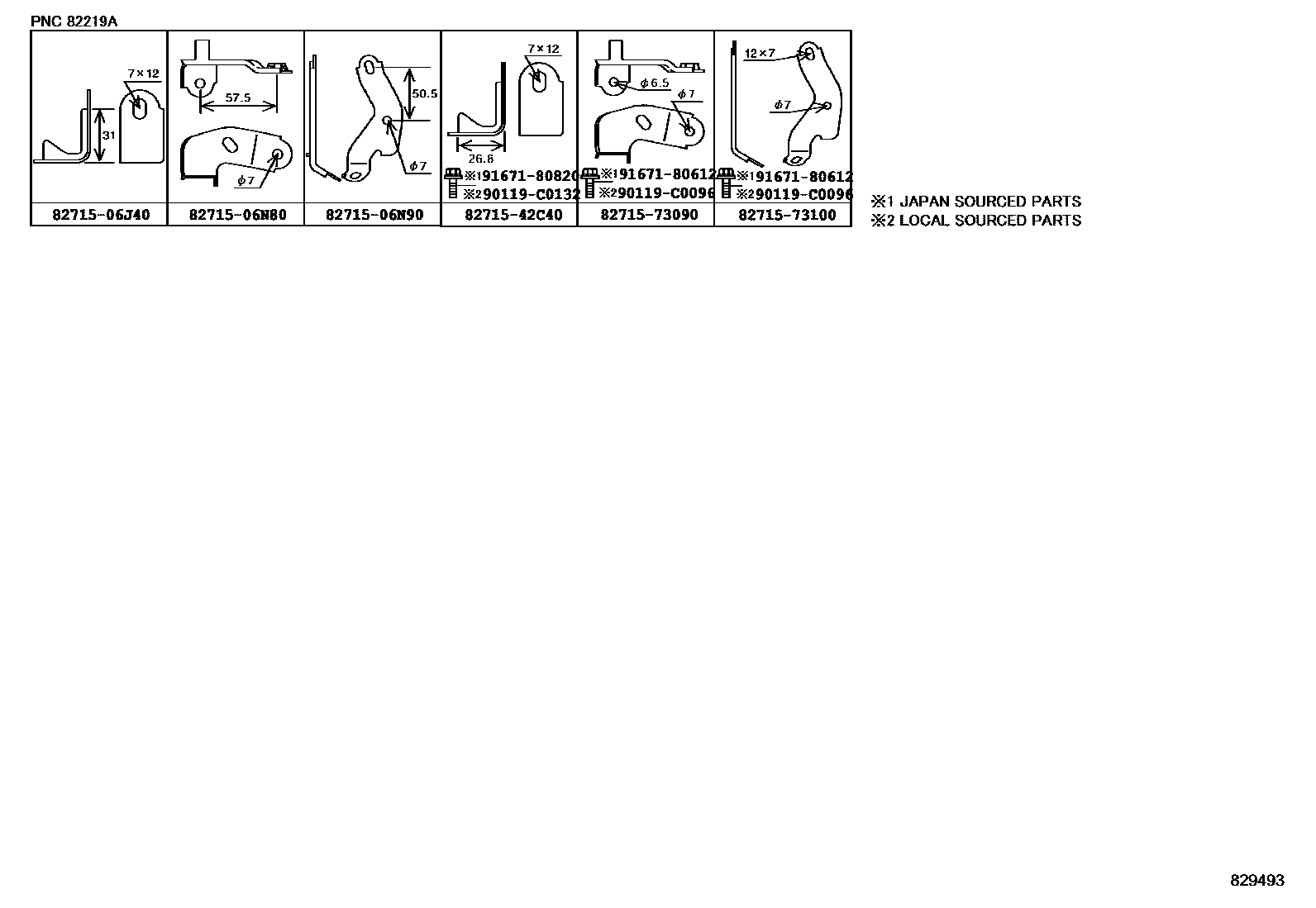

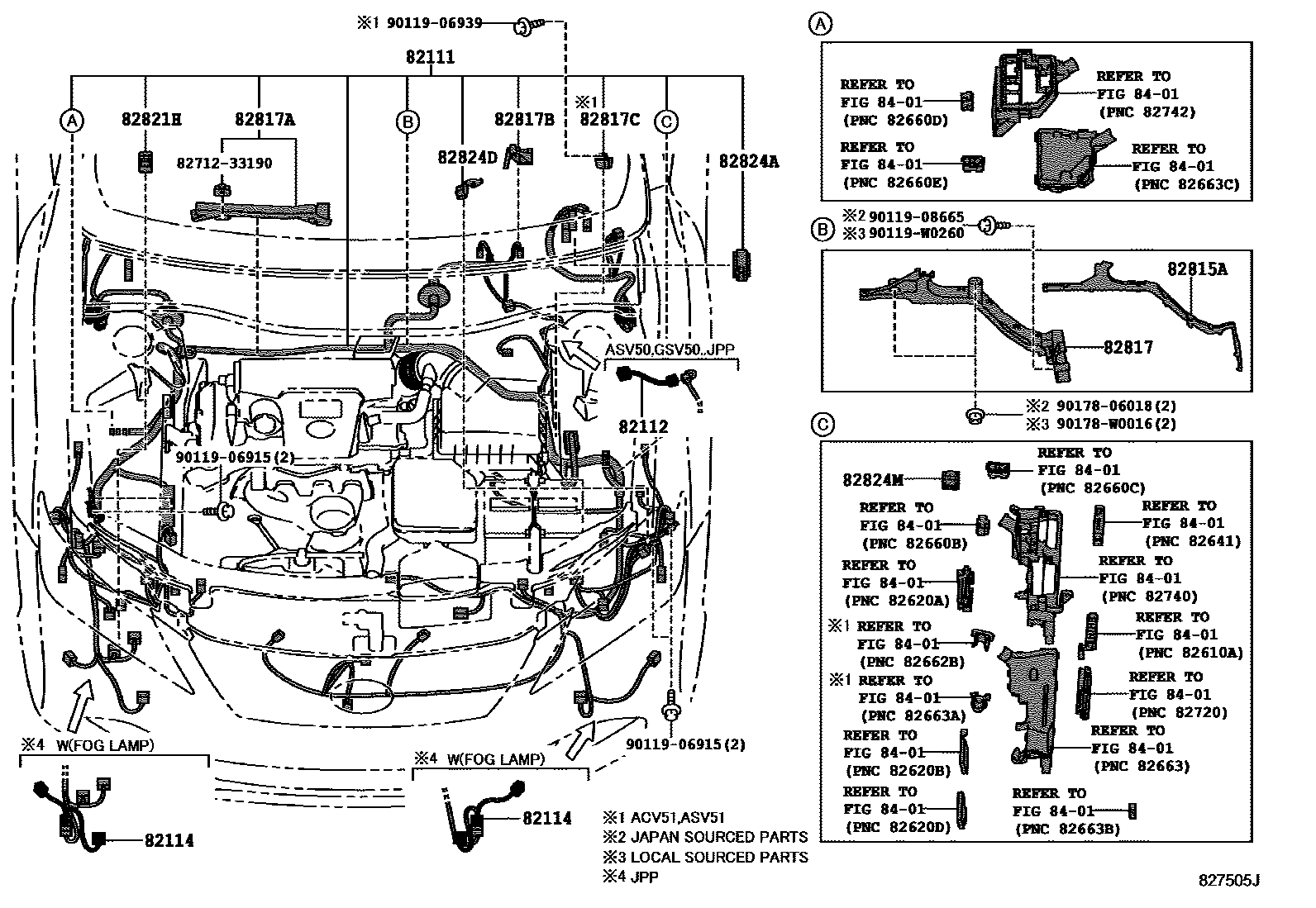

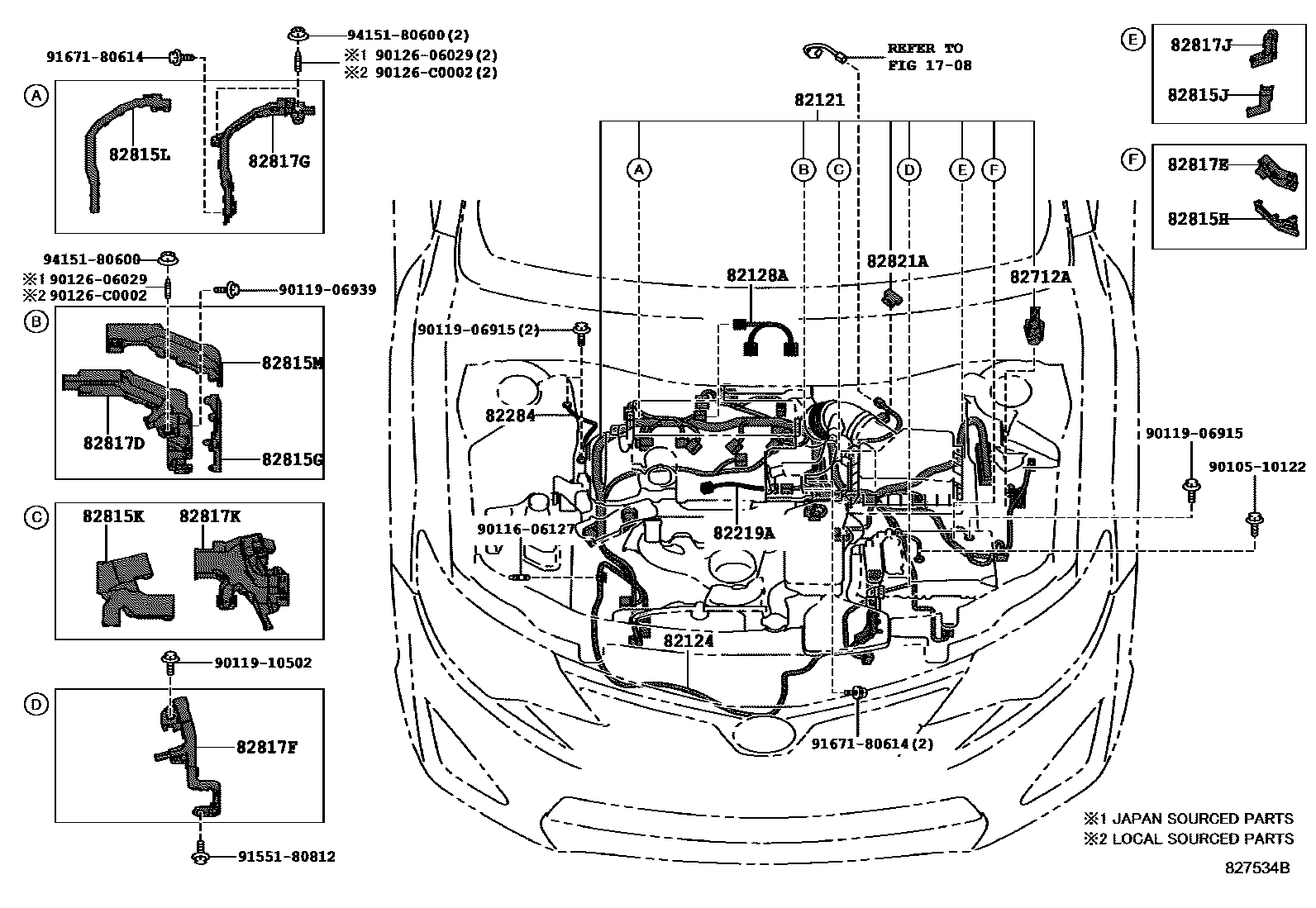

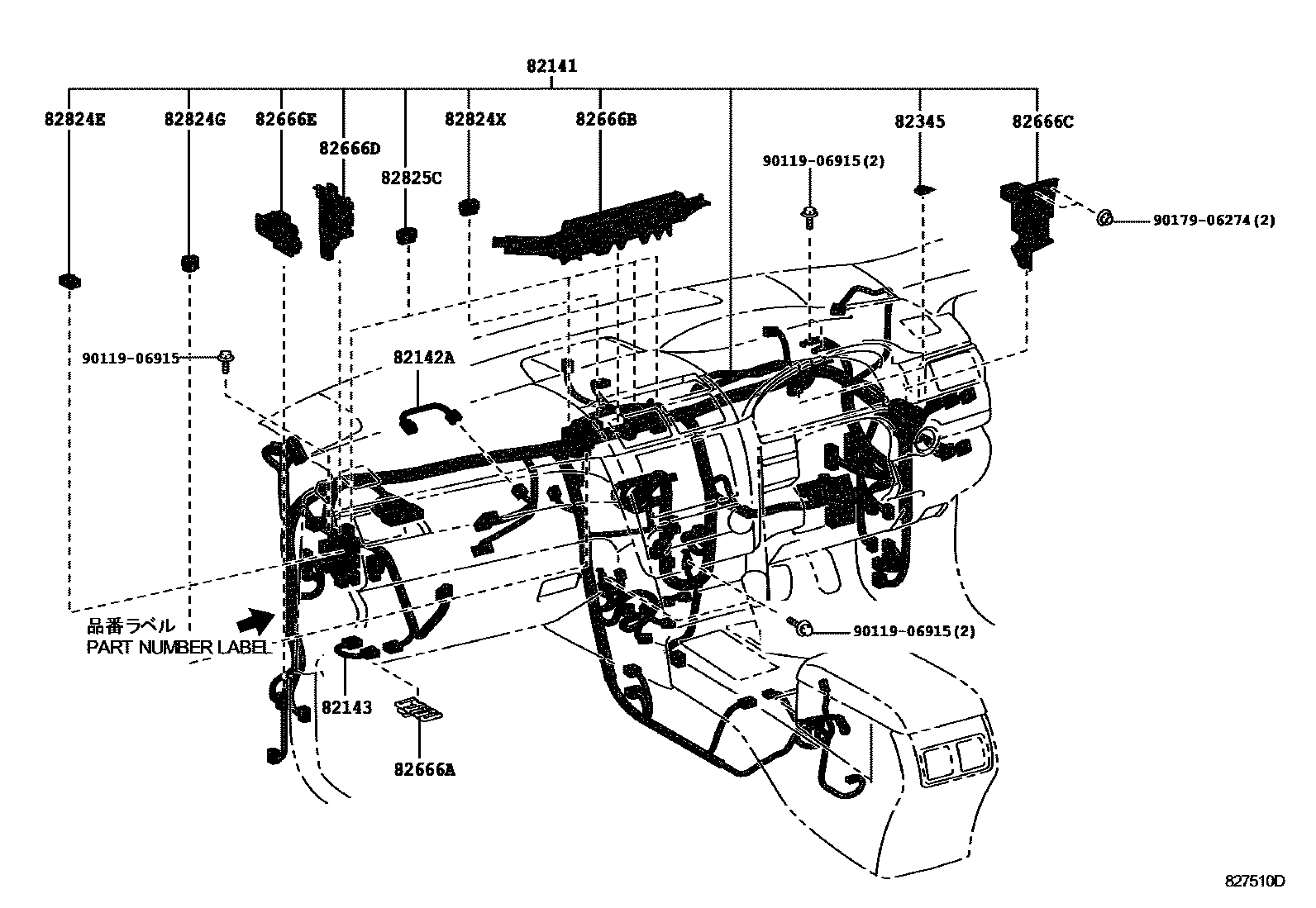

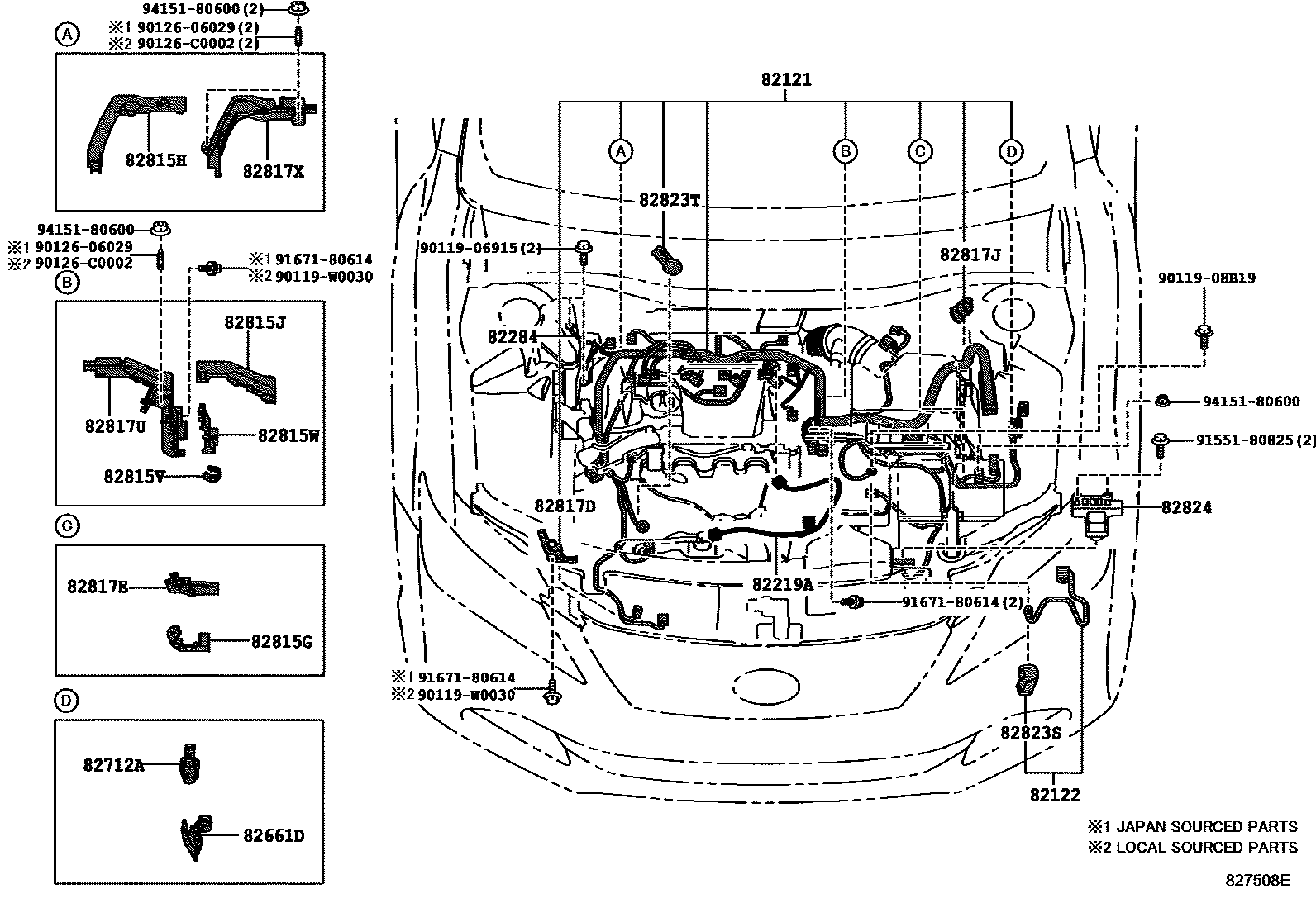

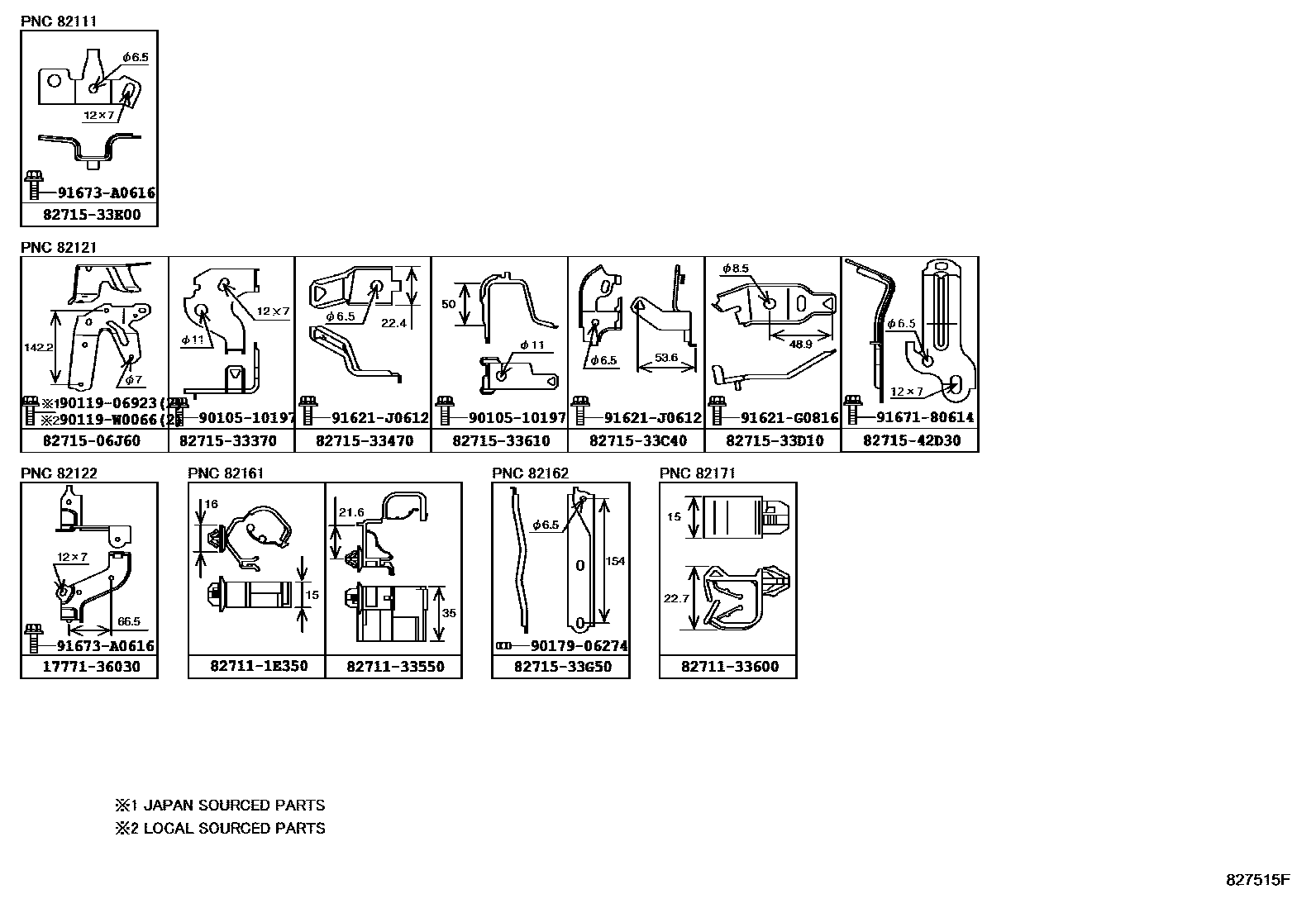

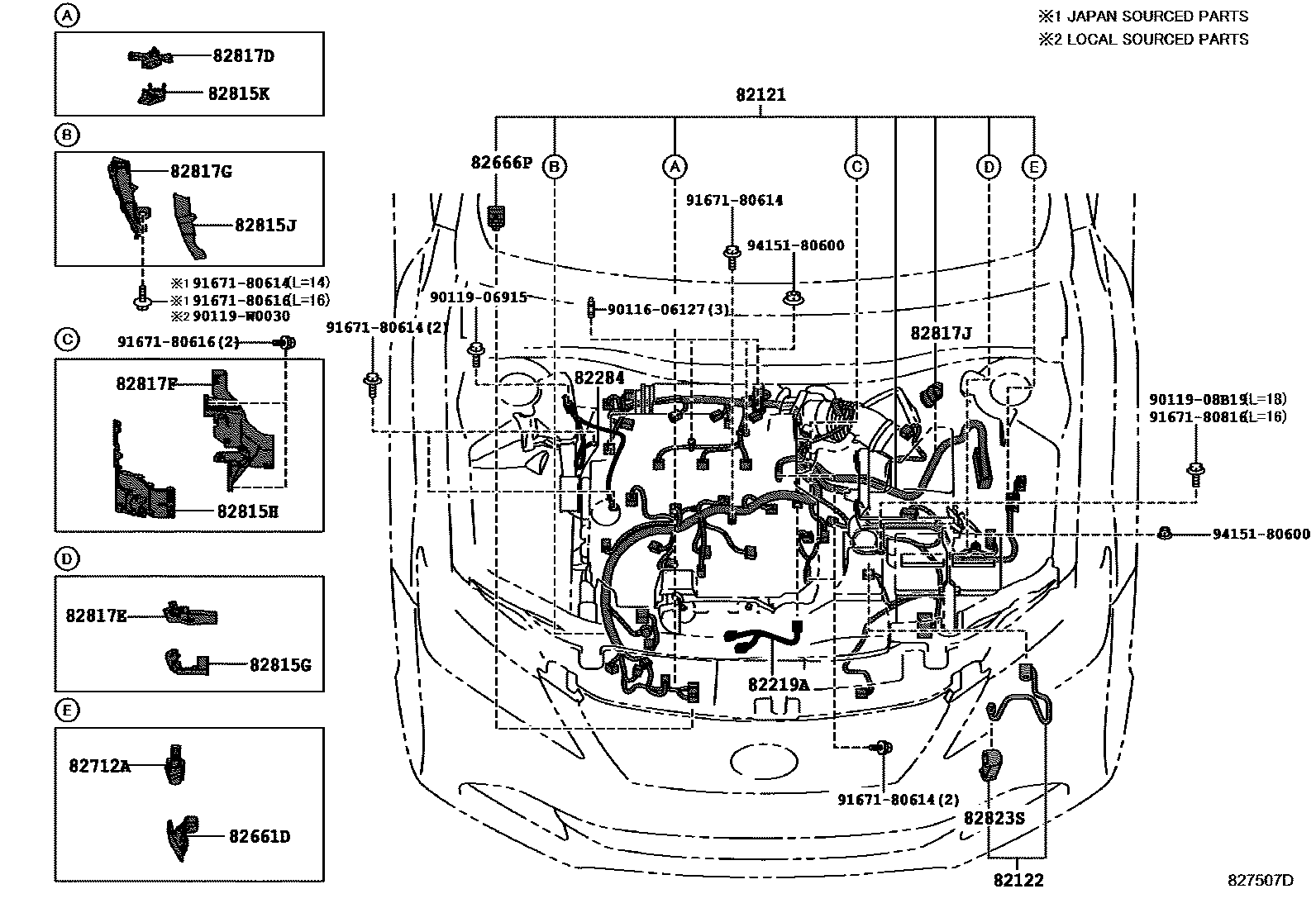

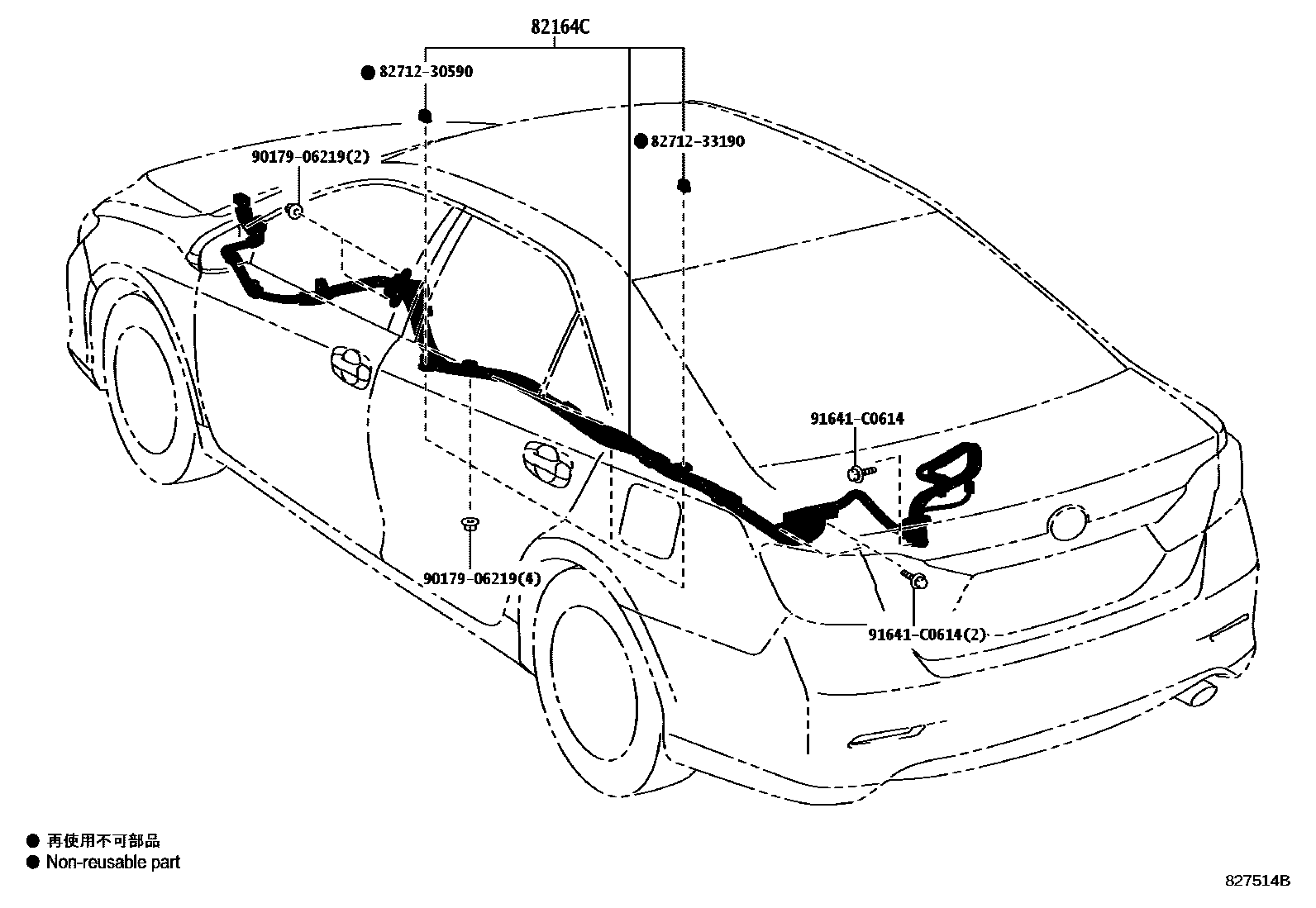

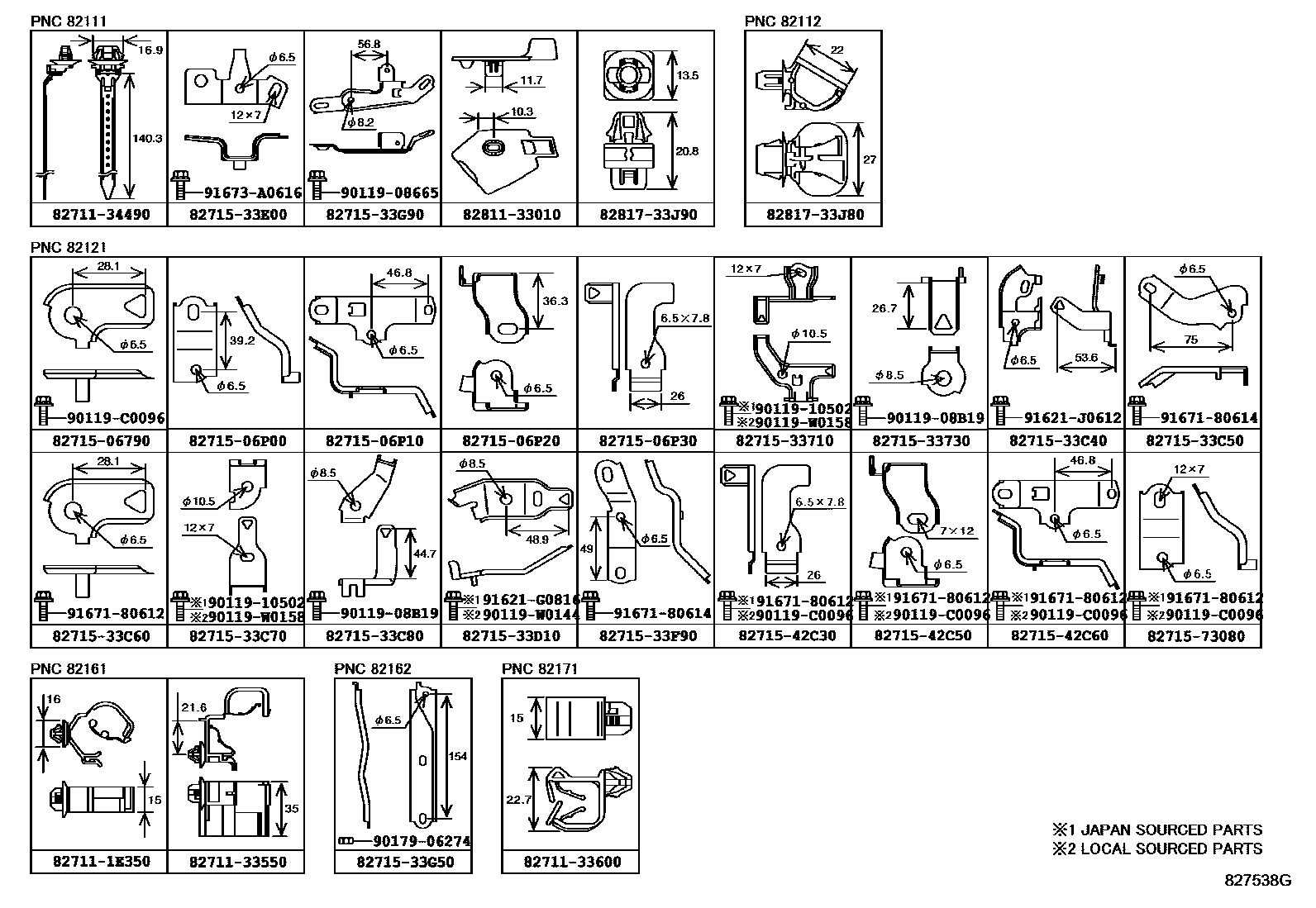

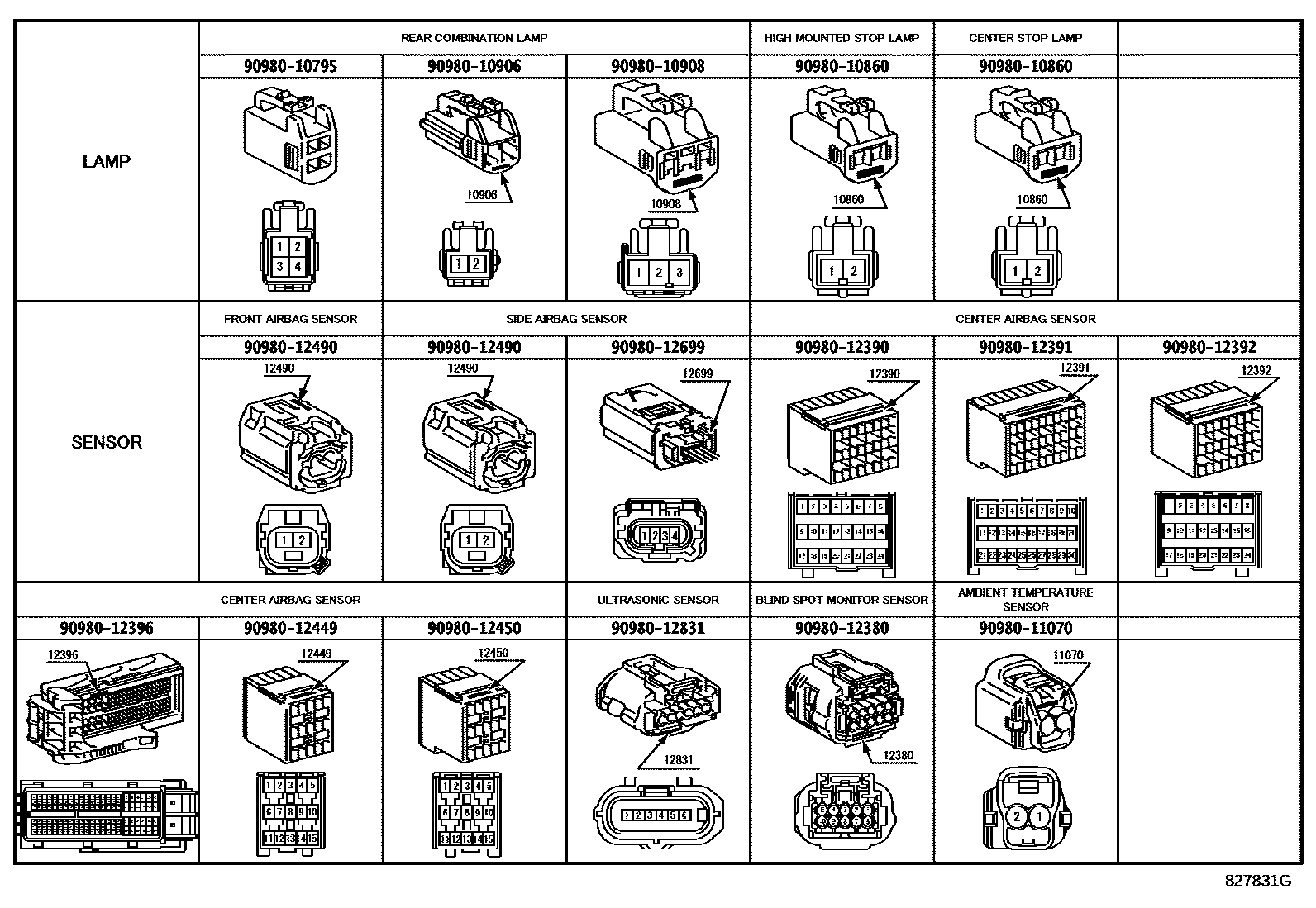

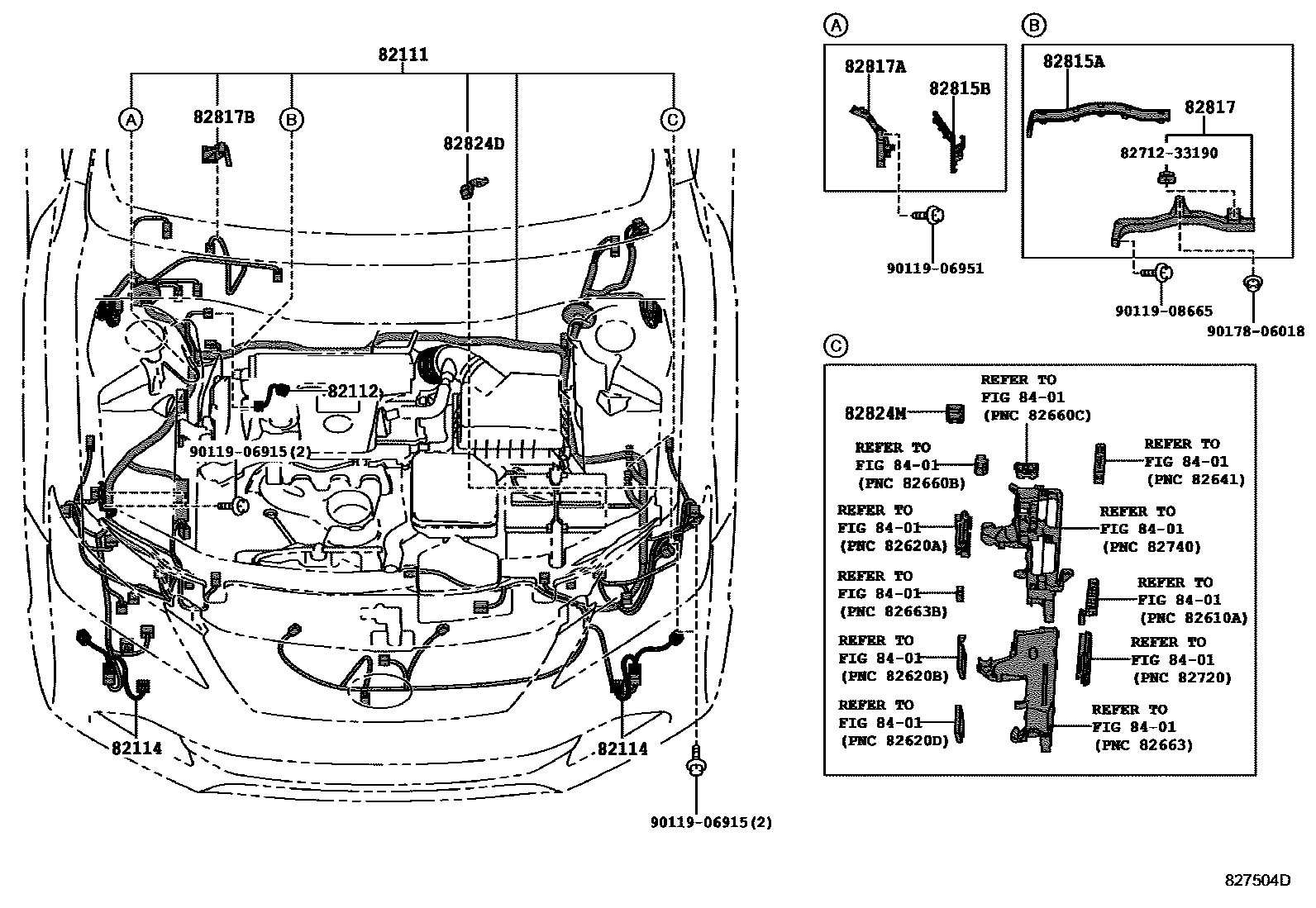

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 25 images and 86 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

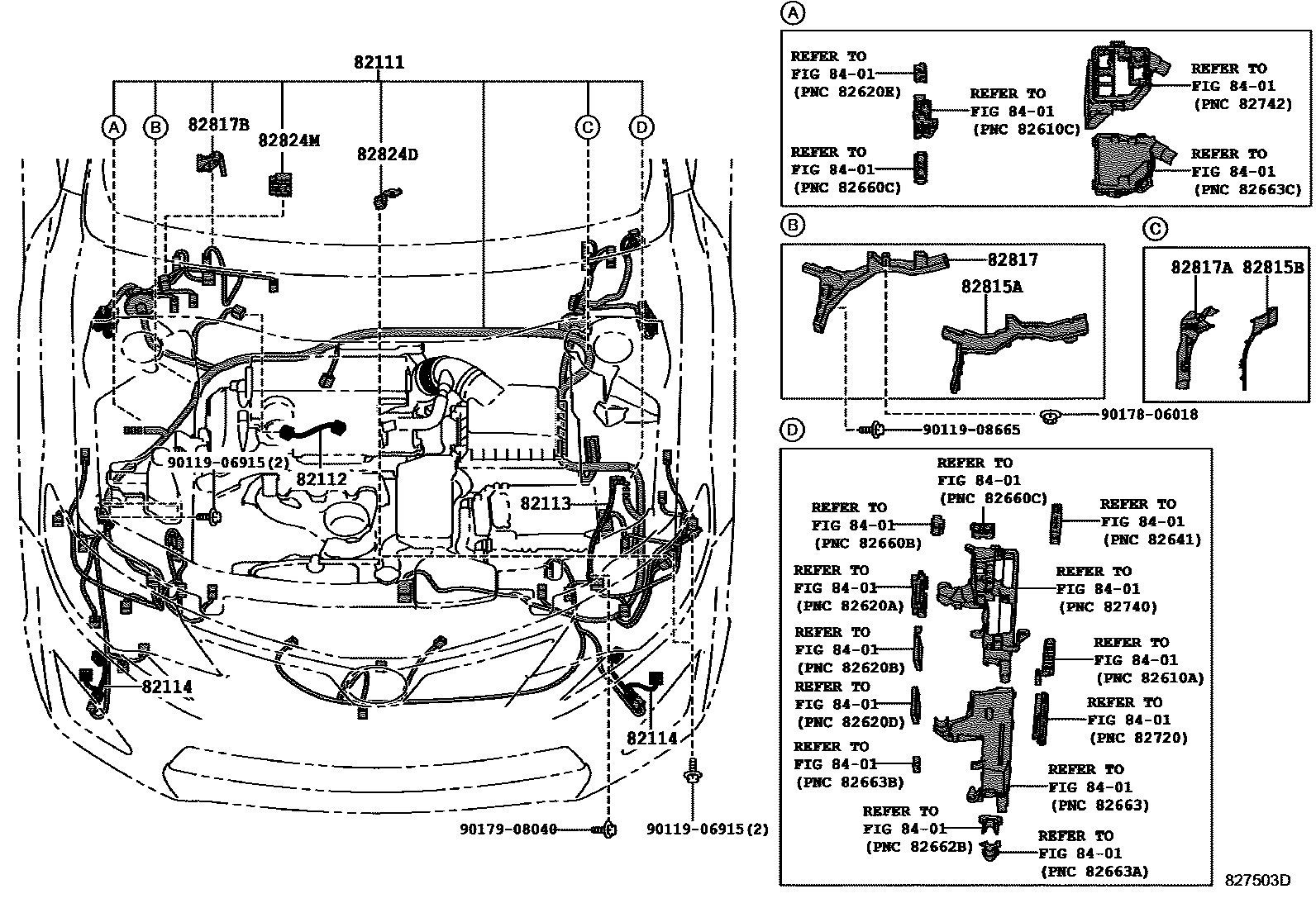

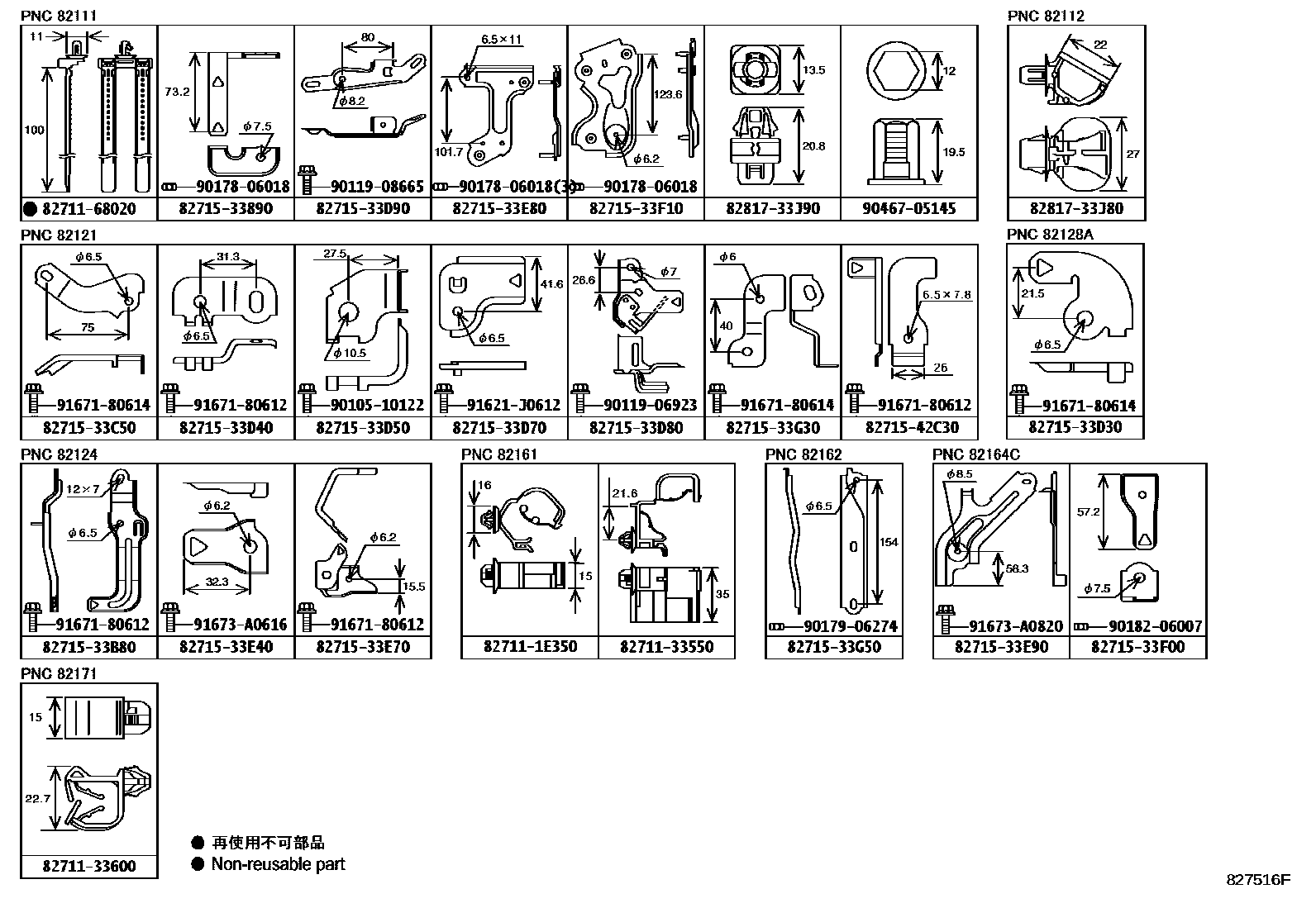

| 82111 | Engine room main wiring harness | 82111-06Y30 · 82111-06Y32 · 82111-06Y33 · 82111-06Y40 · 82111-06Y42 · 82111-06Y43 · 82111-06Y50 · 82111-06Y52 · 82111-06Y53 · 82111-06Y70 · 82111-06Y72 · 82111-06Y73 · 82111-33M20 · 82111-33M21 · 82111-33M90 · 82111-33N00 · 82111-33N10 · 82111-33N20 · 82111-33N30 · 82111-33N70 · 82111-33N80 · 82111-33P00 · 82111-33P01 · 82111-33P02 · 82111-33P03 · 82111-33P20 · 82111-33P21 · 82111-33P22 · 82111-33P23 · 82111-33P30 · 82111-33P31 · 82111-33P32 · 82111-33P33 · 82111-33P60 · 82111-33P61 · 82111-33P62 · 82111-33P63 · 82111-33P80 · 82111-33P81 · 82111-33P82 · 82111-33P83 · 82111-33Q10 · 82111-33Q11 · 82111-33Q12 · 82111-33Q13 · 82111-33Q40 · 82111-33Q41 · 82111-33Q42 · 82111-33Q43 · 82111-33Q60 · 82111-33Q61 · 82111-33Q62 · 82111-33Q63 · 82111-33Q90 · 82111-33R00 · 82111-33R01 · 82111-33R02 · 82111-33R03 · 82111-33R10 · 82111-33R11 · 82111-33R12 · 82111-33R13 · 82111-3TM10 · 82111-3TM20 · 82111-3TM30 · 82111-3TM40 · 82111-3TM50 · 82111-3TM60 · 82111-3TM70 · 82111-3TN00 · 82115-06B90 · 82115-06B92 · 82115-06B93 · 82115-06C90 · 82115-06C91 · 82115-06C92 · 82115-06D00 · 82115-06D01 · 82115-06D02 · 82115-06D10 · 82115-06D11 · 82115-06D20 · 82115-06D21 · 82115-06D30 · 82115-06D31 · 82115-06D40 · 82115-06D41 · 82115-06D61 · 82115-06D62 · 82115-06J20 · 82115-06J30 · 82115-06J40 · 82115-06Q50 · 82116-06320 · 82116-06330 · 82116-06340 · 82116-06350 · 82116-06360 · 82116-06370 |
| 82112 | Engine room wiring harness No. 2 | 82112-33080 · 82112-33081 · 82112-33090 |
| 82113 | Engine room wiring harness No. 3 | 82113-33040 |
| 82114 | Engine room wiring harness No. 4 | 82114-06020 · 82114-06021 · 82114-33010 · 82114-33020 · 82114-33060 · 82114-33070 |

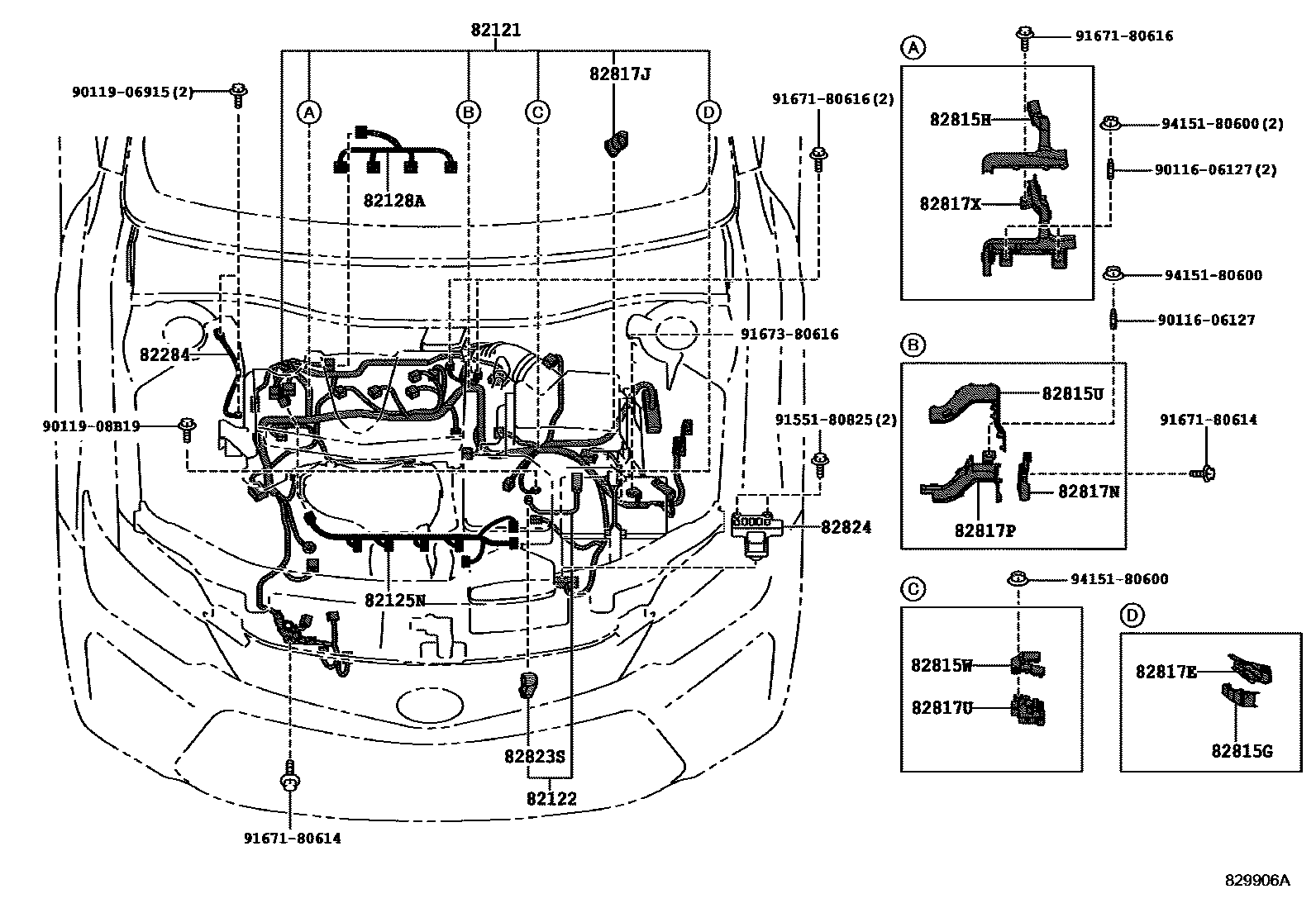

| 82121 | Engine wiring harness | 82121-06E00 · 82121-06F60 · 82121-06F90 · 82121-06K80 · 82121-06K90 · 82121-06L00 · 82121-06P80 · 82121-06P90 · 82121-06Q00 · 82121-06Q10 · 82121-06Q20 · 82121-33D00 · 82121-33D10 · 82121-33D30 · 82121-33D50 · 82121-33D70 · 82121-33J60 · 82121-33J70 · 82121-33J80 |
| 82122 | Engine No. 2 wiring harness | 82122-33100 |
| 82124 | Engine No. 4 wiring harness | 82124-33090 |
| 82125N | Engine No. 5 wiring harness | 82125-06070 |
| 82128A | Engine wiring harness No. 8 | 82128-06040 · 82128-33010 |

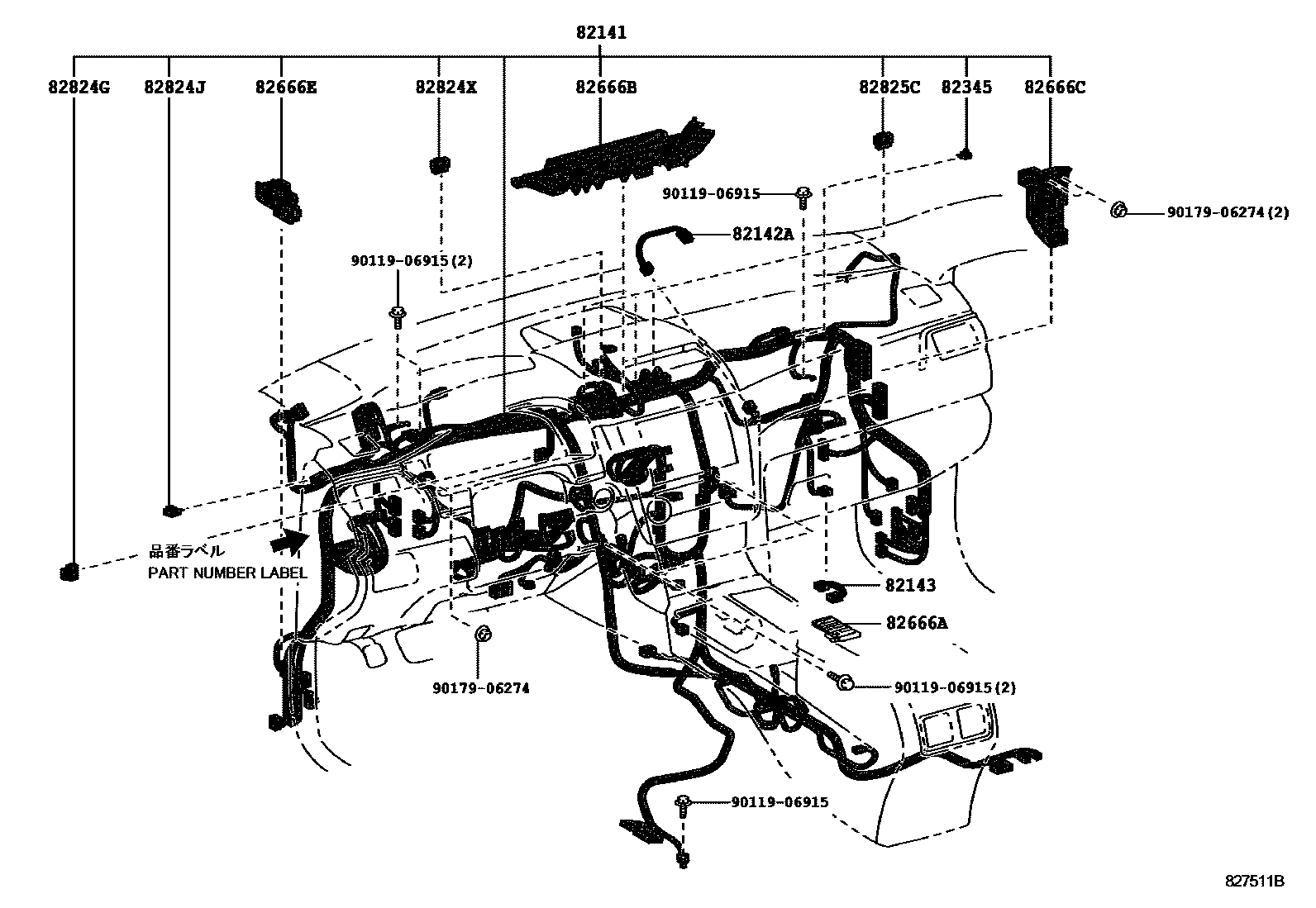

| 82141 | Dashboard wiring harness | 82141-06Y40 · 82141-06Y41 · 82141-06Y50 · 82141-06Y51 · 82141-06Y60 · 82141-06Y61 · 82141-06Y70 · 82141-06Y71 · 82141-06Y80 · 82141-06Y81 · 82141-06Y82 · 82141-06Y90 · 82141-06Y91 · 82141-06Z00 · 82141-06Z01 · 82141-06Z02 · 82141-0X170 · 82141-0X171 · 82141-0X172 · 82141-0XE50 · 82141-0XE51 · 82141-0XE52 · 82141-0XE53 · 82141-0XE60 · 82141-0XE61 · 82141-0XE62 · 82141-0XE63 · 82141-0XE70 · 82141-0XE71 · 82141-0XE72 · 82141-0XE73 · 82141-0XE80 · 82141-0XE81 · 82141-0XE82 · 82141-0XE83 · 82141-0XM40 · 82141-0XM41 · 82141-0XM42 · 82141-0XM43 · 82141-0XM50 · 82141-0XM51 · 82141-0XM52 · 82141-0XM60 · 82141-0XM61 · 82141-0XM62 · 82141-33T70 · 82141-33T71 · 82141-33T72 · 82141-33T73 · 82141-33T90 · 82141-33T91 · 82141-33T92 · 82141-33T93 · 82141-33U00 · 82141-33U01 · 82141-33U02 · 82141-33U03 · 82141-33U10 · 82141-33U11 · 82141-33U12 · 82141-33U13 · 82141-33U30 · 82141-33U31 · 82141-33U32 · 82141-33U33 · 82141-33U50 · 82141-33U51 · 82141-33U52 · 82141-33U53 · 82141-33U60 · 82141-33U61 · 82141-33U62 · 82141-33U63 · 82141-33U90 · 82141-33U91 · 82141-33U92 · 82141-33U93 · 82141-33V00 · 82141-33V01 · 82141-33V02 · 82141-33V03 · 82141-33V20 · 82141-33V21 · 82141-33V22 · 82141-33V23 · 82141-33V50 · 82141-33V51 · 82141-33V52 · 82141-33V53 · 82141-3TD50 · 82141-3TD60 · 82141-3TD90 · 82141-3TE20 · 82141-3TE40 · 82141-3TE50 · 82141-3TE60 · 82141-3TE70 · 82141-3TG20 · 82141-3YK70 · 82141-3YK80 · 82141-3YK90 · 82141-3YL00 · 82141-3YL10 · 82141-3YL20 · 82141-3YL30 · 82141-3YL40 · 82141-3YL50 · 82141-3YM60 · 82145-06660 · 82145-06661 · 82145-06E10 · 82145-06E20 · 82145-06E30 · 82145-06E40 · 82145-06E50 · 82145-06E60 · 82145-06E70 · 82145-06E80 |
| 82142A | Instrument panel wiring harness No. 2 | 82140-33030 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33130 |
| 82151 | Right front door wiring harness | 82151-06C50 · 82151-06C60 · 82151-06Q10 · 82151-06Q20 · 82151-06Q30 · 82151-33C50 · 82151-33C60 · 82151-33C70 · 82151-33C80 · 82151-33C81 · 82151-33C82 |
| 82152 | Left front door wiring harness | 82152-06D90 · 82152-06D91 · 82152-06E00 · 82152-06E01 · 82152-06P10 · 82152-06P20 · 82152-06P30 · 82152-33D00 · 82152-33D01 · 82152-33D10 · 82152-33D11 · 82152-33D20 · 82152-33D30 · 82152-33D31 |
| 82153 | Rear door wiring harness No. 1 | 82153-06350 · 82153-06640 · 82153-33300 |
| 82154 | Rear door wiring harness No. 2 | 82154-06350 · 82154-06640 · 82154-33230 |
| 82161 | floor wiring harness | 82161-06X50 · 82161-06X51 · 82161-06X60 · 82161-06X61 · 82161-06X62 · 82161-06X70 · 82161-06X71 · 82161-06X72 · 82161-06X90 · 82161-06X91 · 82161-06X92 · 82161-06X93 · 82161-0X220 · 82161-0X221 · 82161-0X230 · 82161-0X400 · 82161-0X401 · 82161-0X830 · 82161-0XG20 · 82161-0XG30 · 82161-0XG40 · 82161-0XG50 · 82161-0XG60 · 82161-0XG70 · 82161-0XG80 · 82161-0XG90 · 82161-0XX80 · 82161-0XX90 · 82161-0XY00 · 82161-0XY10 · 82161-0XY20 · 82161-0XY30 · 82161-0XY40 · 82161-0XY50 · 82161-33L80 · 82161-33L81 · 82161-33L82 · 82161-33L90 · 82161-33L91 · 82161-33L92 · 82161-33M00 · 82161-33M01 · 82161-33M02 · 82161-33M10 · 82161-33M11 · 82161-33M12 · 82161-33M20 · 82161-33M21 · 82161-33M22 · 82161-33M50 · 82161-33M51 · 82161-33M52 · 82161-33M53 · 82161-33M60 · 82161-33M61 · 82161-33M62 · 82161-33M63 · 82161-33M70 · 82161-33M71 · 82161-33M72 · 82161-33M73 · 82161-33M80 · 82161-33M81 · 82161-33M82 · 82161-33M90 · 82161-33M91 · 82161-33M92 · 82161-33N10 · 82161-33N11 · 82161-33N12 · 82161-33N60 · 82161-33N61 · 82161-33N62 · 82161-33P00 · 82161-33P01 · 82161-33P02 · 82161-33X20 · 82161-33X30 · 82161-33X40 · 82161-33X50 · 82161-33X60 · 82161-33X80 · 82161-33X90 · 82161-33Y00 · 82161-33Y10 · 82161-33Y30 · 82161-33Y50 · 82161-3TM60 · 82161-3TM70 · 82161-3TM80 · 82161-3TM90 · 82161-3TN00 · 82161-3TN10 · 82161-3TN20 · 82161-3TN30 · 82161-3TN40 · 82161-3TN50 · 82161-3TN70 |
| 82162 | Floor wiring harness No. 2 | 82162-06W00 · 82162-0X330 · 82162-0X331 · 82162-0X340 · 82162-0X341 · 82162-0X350 · 82162-0X351 · 82162-0X360 · 82162-0X361 · 82162-0X370 · 82162-0X371 · 82162-0X850 · 82162-0X851 · 82162-0X860 · 82162-0X861 · 82162-0X870 · 82162-0X871 · 82162-0X880 · 82162-0X881 · 82162-0XD80 · 82162-0XD90 · 82162-33Q90 · 82162-33Q91 · 82162-33R00 · 82162-33R01 · 82162-33R10 · 82162-33R11 · 82162-33R20 · 82162-33R21 · 82162-33R30 · 82162-33R31 · 82162-33R40 · 82162-33R41 · 82162-33R70 · 82162-33R71 · 82162-33R72 · 82162-33R80 · 82162-33R81 · 82162-33R82 · 82162-33S00 · 82162-33S01 · 82162-33S02 · 82162-33S30 · 82162-33S31 · 82162-33S32 · 82162-33S90 · 82162-33S91 · 82162-33Z00 · 82162-33Z10 · 82162-33Z20 · 82162-33Z30 · 82162-33Z50 · 82162-33Z60 · 82162-33Z70 · 82162-33Z80 · 82162-3TA00 · 82162-3TA30 · 82162-3TD90 |
| 82163 | Floor wiring harness No. 3 | 82163-06170 · 82163-33110 |
| 82163B | No. 5 floor wiring harness | 82165-33100 |
| 82164C | No. 4 floor wiring harness | 82164-33140 · 82164-33141 |
| 82171 | Roof No. 1 wiring harness | 82171-06F40 · 82171-06F41 · 82171-06F42 · 82171-06L00 · 82171-06L01 · 82171-06L02 · 82171-06R30 · 82171-06R31 · 82171-33E50 · 82171-33E51 · 82171-33F00 · 82171-33F01 |
| 82181 | Luggage No. 1 wiring harness | 82181-06850 · 82181-06851 · 82181-06860 · 82181-06861 · 82181-06870 · 82181-06871 · 82181-06880 · 82181-06881 · 82181-06L80 · 82181-06L90 · 82181-06M00 · 82181-06M10 · 82181-06P10 · 82181-06P20 · 82181-06P30 · 82181-06P40 · 82181-33380 · 82181-33381 · 82181-33390 · 82181-33391 · 82181-33400 · 82181-33401 · 82181-33410 · 82181-33411 · 82181-33430 · 82181-33431 · 82181-33432 · 82181-33450 · 82181-33451 · 82181-33680 · 82181-33690 · 82181-33700 · 82181-33730 · 82181-33760 · 82181-33D60 · 82181-33D70 · 82181-33D80 · 82181-33D90 · 82181-33E00 · 82181-33E30 |
| 82182 | Luggage No. 2 wiring harness | 82182-06250 · 82182-06251 · 82182-33130 |
| 82185A | Right front smart door wiring harness | 82185-06070 · 82185-33090 |
| 82186B | Left front smart door wiring harness | 82186-06030 · 82186-33020 |

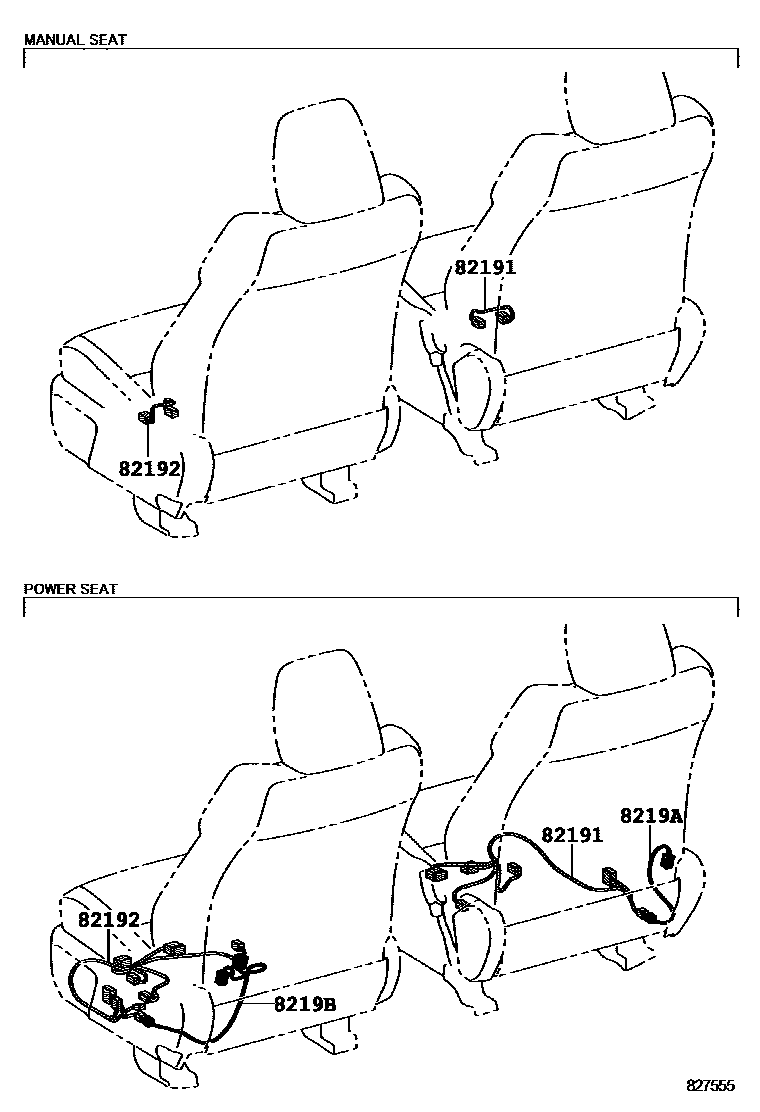

| 82191 | Front right seat wiring harness | 82191-33610 · 82191-33640 · 82191-33650 · 82191-33790 · 82191-60300 |
| 82192 | Front left seat wiring harness | 82191-33790 · 82191-60300 · 82192-33550 · 82192-33560 · 82192-33570 · 82192-33790 |

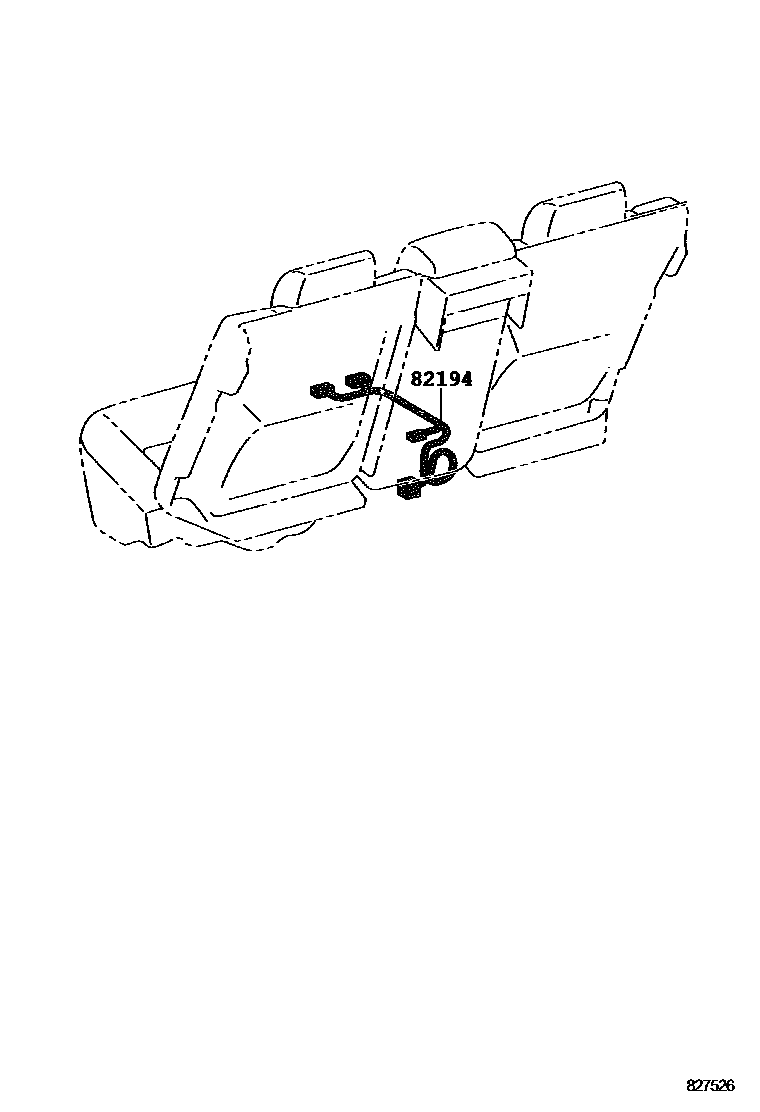

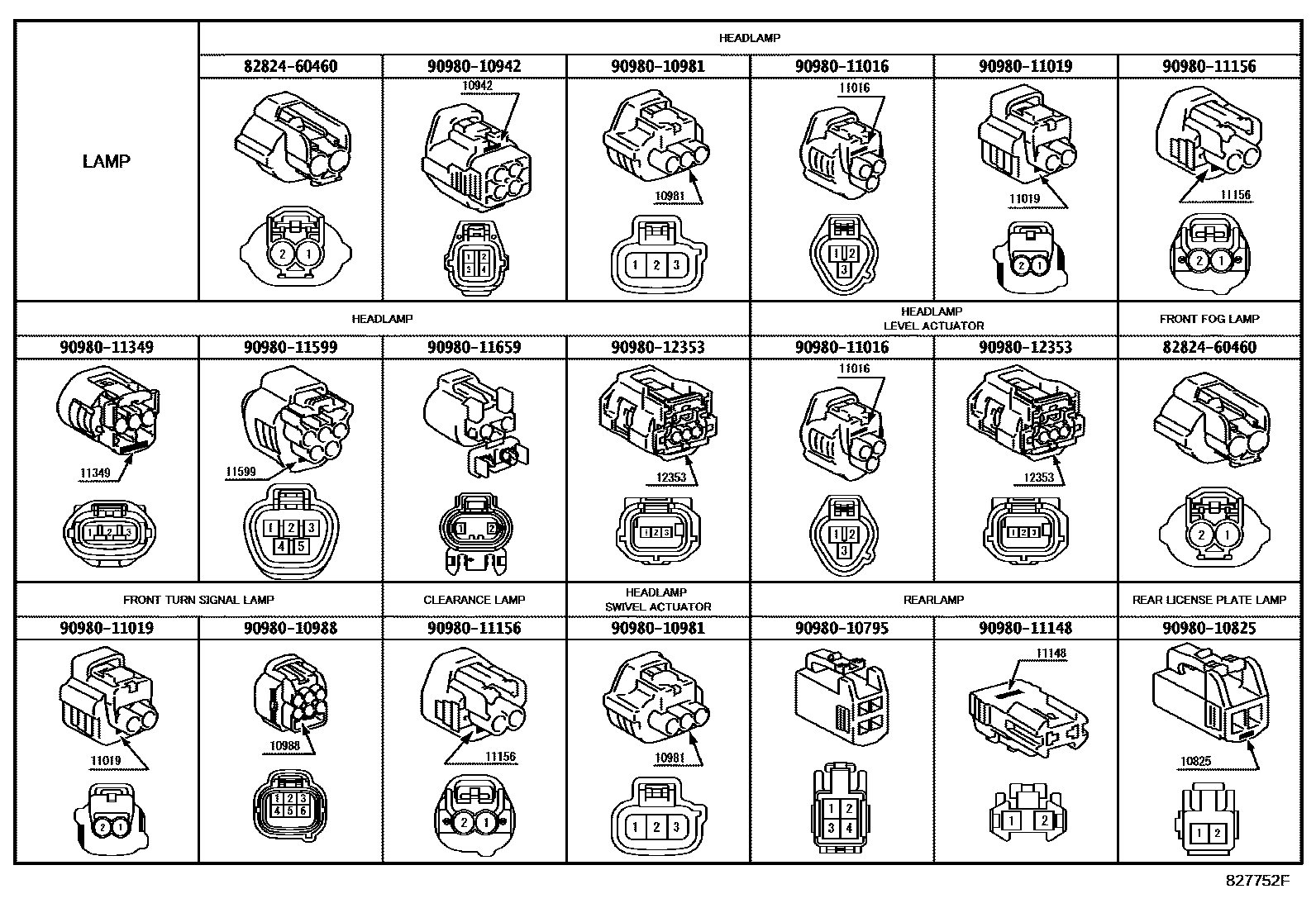

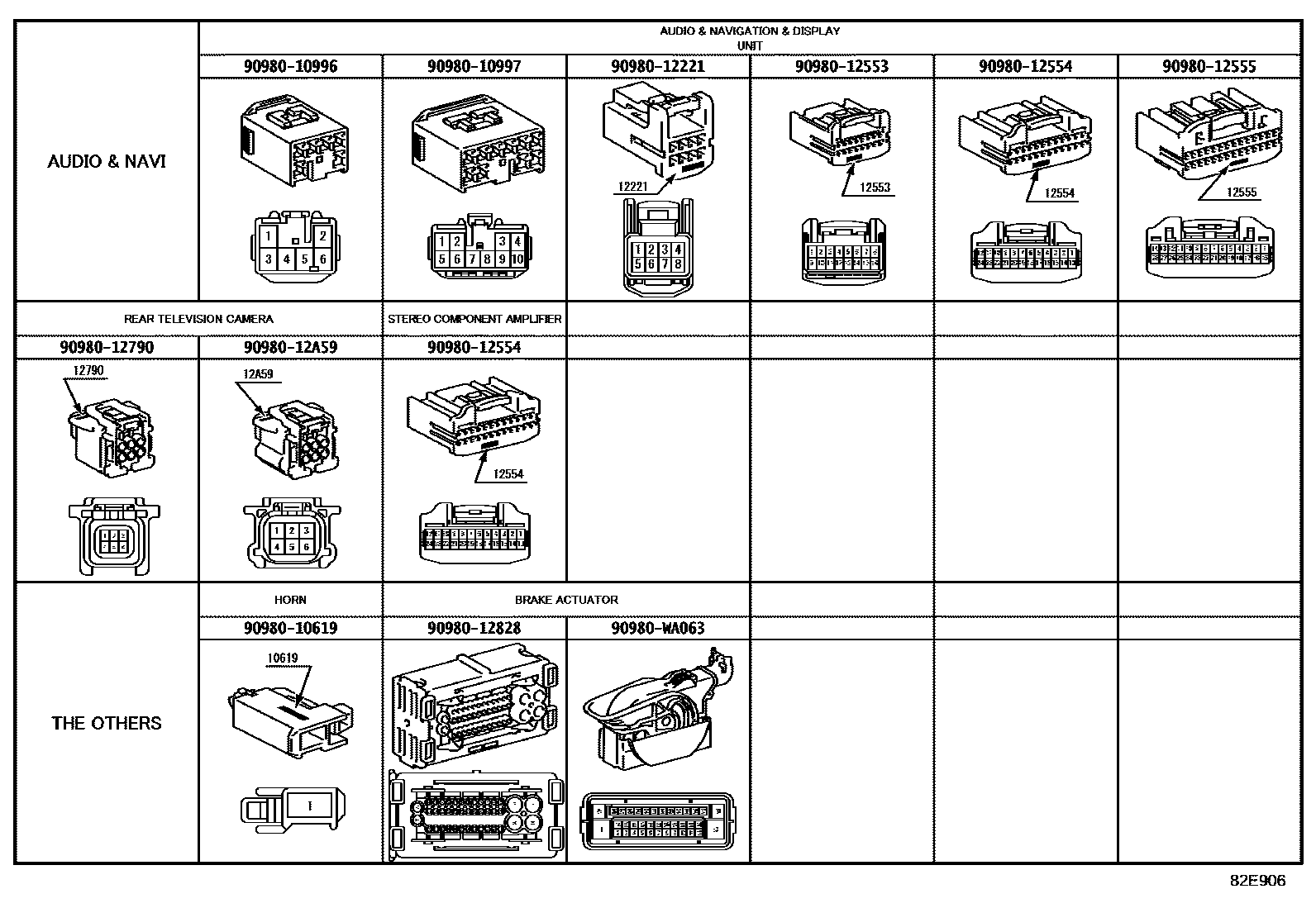

| 82194 | Rear left seat wiring harness | 82194-33010 |
| 8219A | Wire harness No. 2, right side of front seat | 8219A-33010 · 8219A-33020 |
| 8219B | Wire harness No. 2, left side of front seat | 8219B-33010 · 8219B-33020 · 8219B-33080 |
| 82219A | sensor harness | 82219-06020 · 82219-06060 · 82219-33060 · 82219-33090 · 82219-41010 · 82219-73010 |
| 82284 | Ground wire | 82284-06010 · 82284-06020 · 82284-06250 · 82284-33020 · 82284-33040 · 82284-33050 · 82284-33060 |
| 82345 | diode | 82345-12050 |
| 82661D | No. 1 relay box side cover | 82661-33020 |
| 82666A | Connector holder No. 2 | 82666-60610 |
| 82666B | No. 3 connector holder | 82666-33410 · 82666-33430 |
| 82666C | No. 4 connector holder | 82666-33420 · 82666-33440 |
| 82666D | No. 5 connector holder | 82666-33450 |
| 82666E | No. 6 connector holder | 82666-33510 |
| 82666F | No. 7 connector holder | 82666-33470 |
| 82666G | No. 8 connector holder | 82666-33480 |
| 82666L | No. 9 connector holder | 82666-33490 |
| 82666P | No. 11 Connector Block | 82666-43040 |
| 82712A | Wire harness bracket | 82712-33080 |
| 82815A | Wiring harness protector cover | 82815-33420 · 82815-33430 · 82815-33440 · 82815-33620 · 82815-33850 |
| 82815B | Wiring harness protector cover | 82815-33470 · 82815-33630 · 82815-33740 |
| 82815G | Wiring harness protector cover | 82815-33500 · 82815-33710 · 82815-33760 · 82815-33870 |
| 82815H | Wiring harness protector cover | 82815-33510 · 82815-33640 · 82815-33770 · 82815-33860 |
| 82815J | No. 7 wire harness protector cover | 82815-33520 · 82815-33650 · 82815-33780 |
| 82815K | No. 8 wire harness protector cover | 82815-33680 · 82815-33800 |
| 82815L | No. 9 wire harness protector cover | 82815-33730 |
| 82815M | No. 10 wire harness protector cover | 82815-33750 |
| 82815U | No. 17 wire harness protector cover | 82815-33720 · 82815-48120 |
| 82815V | No. 1 wire harness protector cover | 82815-0T090 |
| 82815W | No. 2 wire harness protector cover | 82815-0T060 · 82815-33880 |
| 82815X | No. 3 wire harness protector cover | 82815-48110 |
| 82817 | No. 1 wire harness protection device | 82817-33B60 · 82817-33C20 · 82817-33D00 · 82817-33F90 · 82817-33L70 |
| 82817A | No. 2 wire harness protection device | 82817-33D30 · 82817-33G00 · 82817-33G90 · 82817-33J00 · 82817-33L90 |
| 82817B | No. 3 wire harness protection device | 82817-33K00 · 82817-33K10 |
| 82817C | No. 4 wire harness protection device | 82817-33K30 |
| 82817D | No. 5 wire harness protection device | 82817-33770 · 82817-33D80 · 82817-33E60 · 82817-33K50 |
| 82817E | No. 6 wire harness protection device | 82817-33D90 · 82817-33J20 · 82817-33K20 · 82817-33M60 |
| 82817F | No. 7 wire harness protection device | 82817-33E00 · 82817-33G10 |
| 82817G | No. 8 wire harness protection device | 82817-33E10 · 82817-33G20 |
| 82817J | No. 9 wire harness protection device | 82817-33E20 · 82817-33K70 · 82817-33M50 |
| 82817K | No. 10 wire harness protection device | 82817-33G70 |
| 82817N | No. 13 wire harness protection device | 82817-33J30 |
| 82817P | No. 14 wire harness protection device | 82817-33E30 |
| 82817U | No. 16 wire harness protection device | 82817-0T060 · 82817-33M80 |
| 82817X | No. 17 wire harness protection device | 82817-0T050 · 82817-33M30 |
| 82821A | Connector cover | 82821-33330 |
| 82821H | Connector cover | 82821-50560 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-12090 · 82823-22080 |
| 82824 | Harness connector | 82824-33360 |
| 82824A | Harness connector | 82824-30180 |
| 82824D | Harness connector | 82824-48020 |
| 82824E | Harness connector | 82824-30180 |
| 82824G | Harness connector | 82824-30220 |
| 82824H | Harness connector | 82824-30220 |
| 82824J | Harness connector | 82824-30130 |
| 82824M | Harness connector | 82824-52290 · 82824-73030 |
| 82824X | Harness connector | 82824-50340 |
| 82825C | Harness connector | 82824-50360 |
| 82825E | Harness connector | 82824-30220 |
