Toyota CAMRY Front Spring & Shock Absorber — Figure 4803

Toyota CAMRY EPC diagram 4803, Front Spring & Shock Absorber, with 2 images and 25 PNC and OE references.

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 484973A
Front Spring & Shock Absorber — 484973A (201108 – 999999)

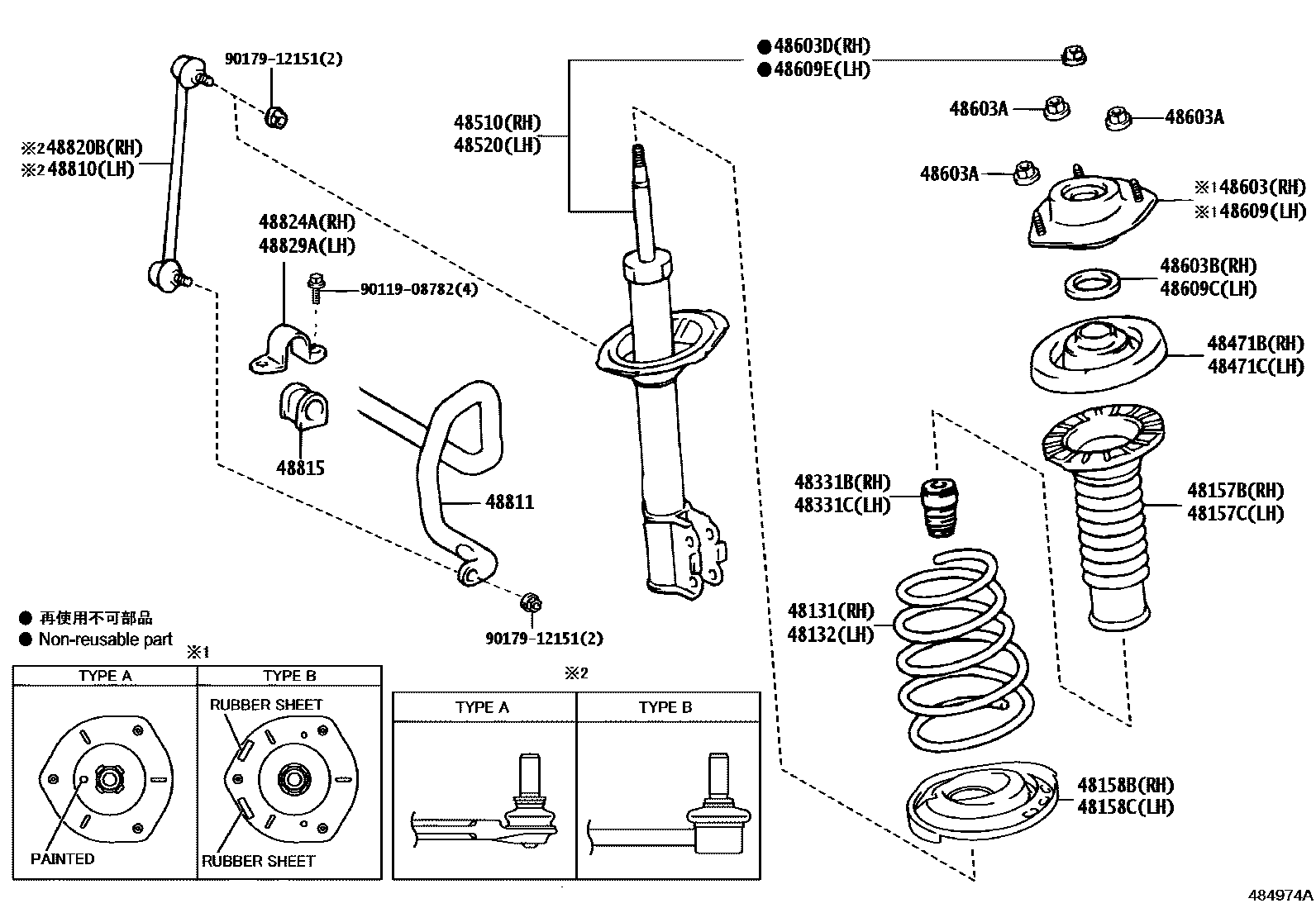

Toyota CAMRY Front Spring & Shock Absorber EPC diagram — 484974A
Front Spring & Shock Absorber — 484974A (201311 – 999999)

PNC and OE references

PNCPart nameOE numbers
48131Right front coil spring48131-06E70 · 48131-06E80 · 48131-33B60 · 48131-33B90
48132Left front coil spring48131-06E70 · 48131-06E80 · 48131-33B60 · 48131-33B90
48157BFront coil spring upper right vibration isolation pad48157-33072 · 48157-33080
48157CFront coil spring upper left vibration isolation pad48157-33072 · 48157-33080
48158BFront coil spring lower right vibration isolation pad48158-33050 · 48158-33080
48158CFront coil spring lower left vibration isolation pad48158-33050 · 48158-33080
48331BRight front spring buffer block48331-33070 · 48331-33071
48331CLeft front spring buffer block48331-33070 · 48331-33071
48471BFront coil spring upper right seat48471-41012
48471CFront coil spring upper left seat48471-41012
48510Right front shock absorber assembly48510-80559 · 48510-80560 · 48510-80627 · 48510-80628 · 48510-80701 · 48510-80702 · 48510-80703 · 48510-80704 · 48510-80828 · 48510-80829
48520Left front shock absorber assembly48520-80281 · 48520-80282 · 48520-80331 · 48520-80332 · 48520-80395 · 48520-80396 · 48520-80397 · 48520-80398 · 48520-80502 · 48520-80503
48603Right front suspension bearing sub-assembly48609-06250 · 48609-06270 · 48609-33220 · 48609-33230
48603ANut (for front suspension mount)90178-10017
48603BBearing (for right front suspension mount)90903-63014
48603DNut (for front mount to right front shock absorber)90177-14005 · 90177-14007 · 90179-14015
48609Left front suspension bearing sub-assembly48609-06250 · 48609-06270 · 48609-33220 · 48609-33230
48609CBearing (for left front suspension mount)90903-63014
48609ENut (for front mount to left front shock absorber)90177-14005 · 90177-14007 · 90179-14015
48810Left front stabilizer bar link assembly48820-33040 · 48820-33070
48811front stabilizer bar48811-06270 · 48811-33160
48815Front stabilizer bar bushing No. 148815-33100 · 48815-33101
48820BRight front stabilizer bar link assembly48820-33040 · 48820-33070
48824ARight front stabilizer bar bracket No. 148824-26210
48829ALeft front stabilizer bar bracket No. 148824-26210
