Toyota CAMRY 变速器油冷却器和配管(ATM) — Figure 3514

Toyota CAMRY EPC diagram 3514, 变速器油冷却器和配管(ATM), with 4 images and 17 PNC and OE references.

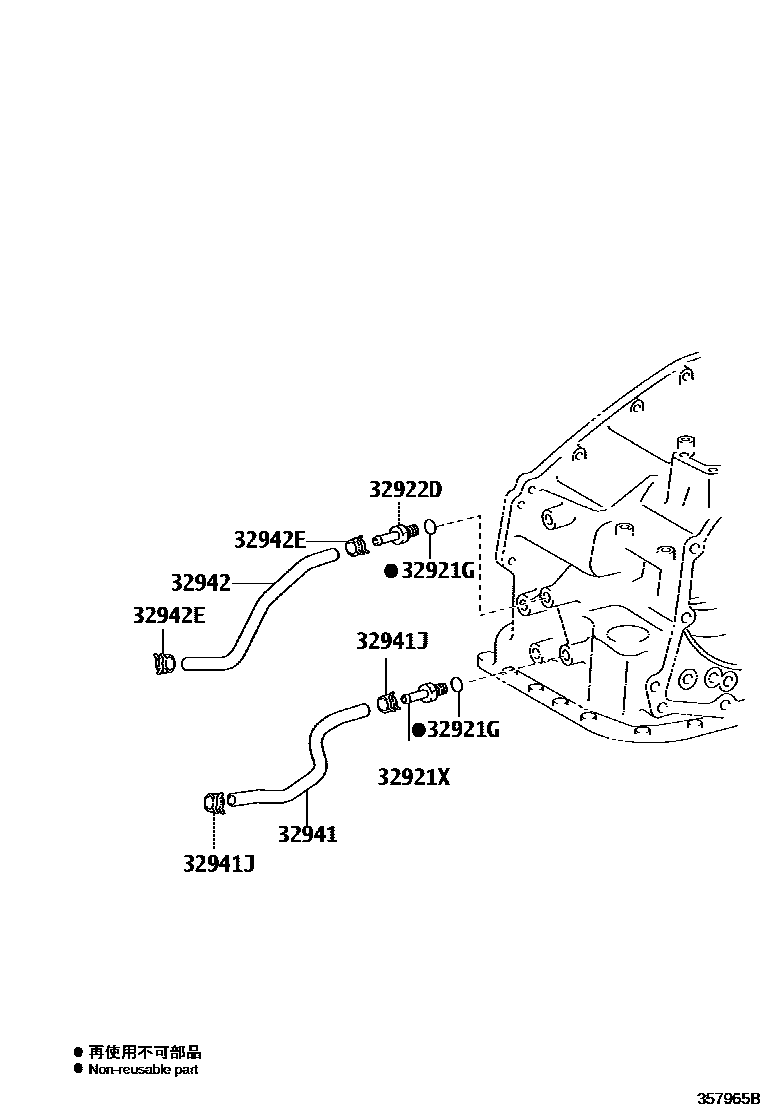

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 357965B
变速器油冷却器和配管(ATM) — 357965B (201108 – 999999)

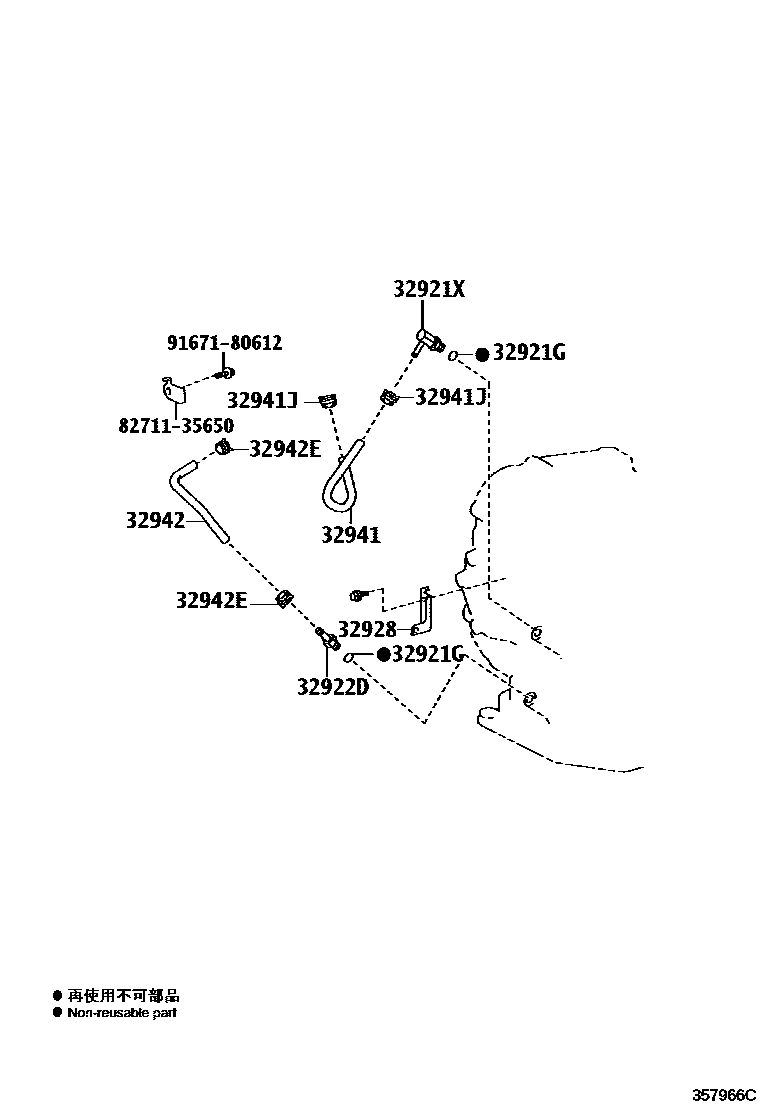

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 357966C
变速器油冷却器和配管(ATM) — 357966C (201208 – 999999)

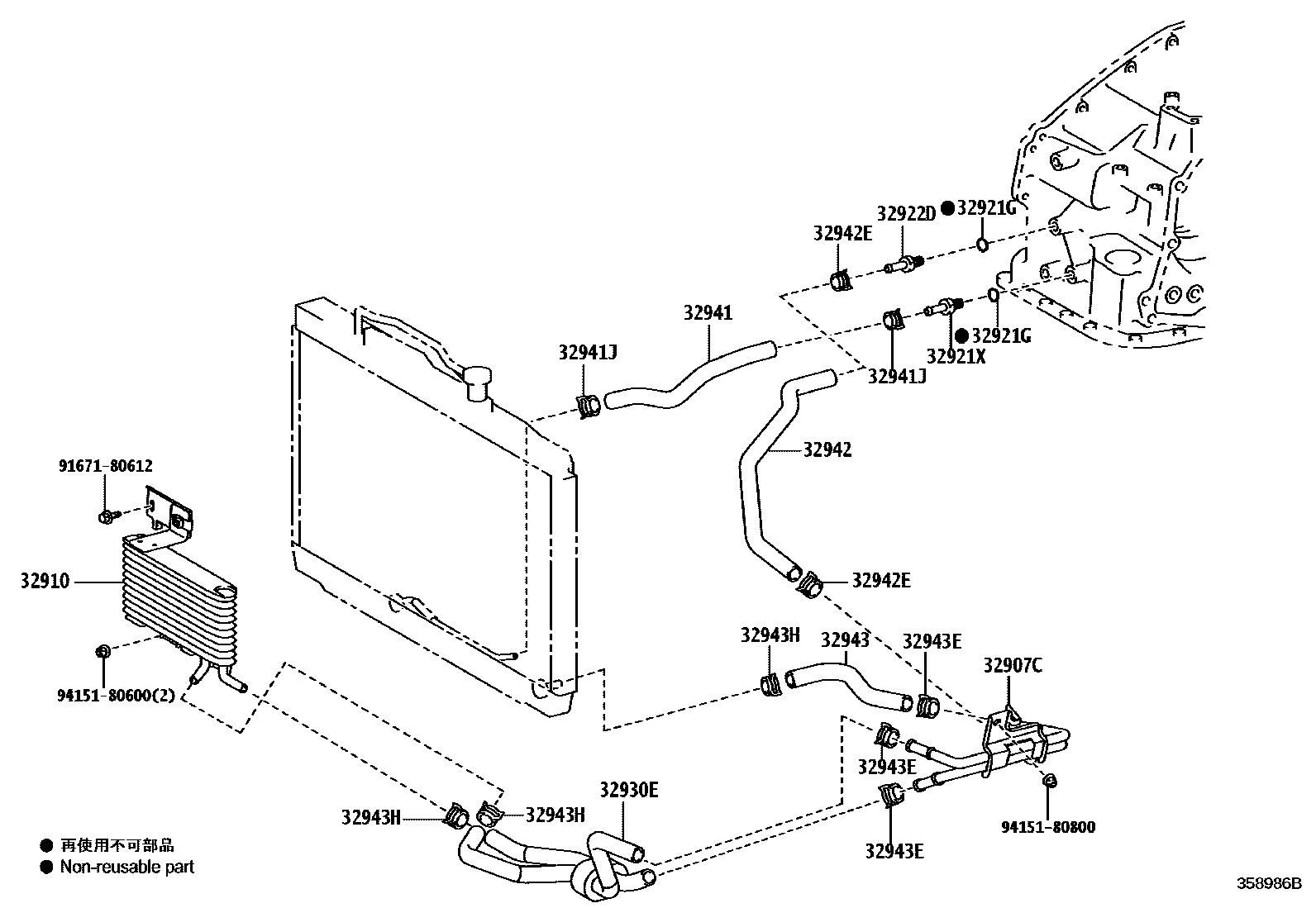

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 358986B
变速器油冷却器和配管(ATM) — 358986B (201409 – 999999)

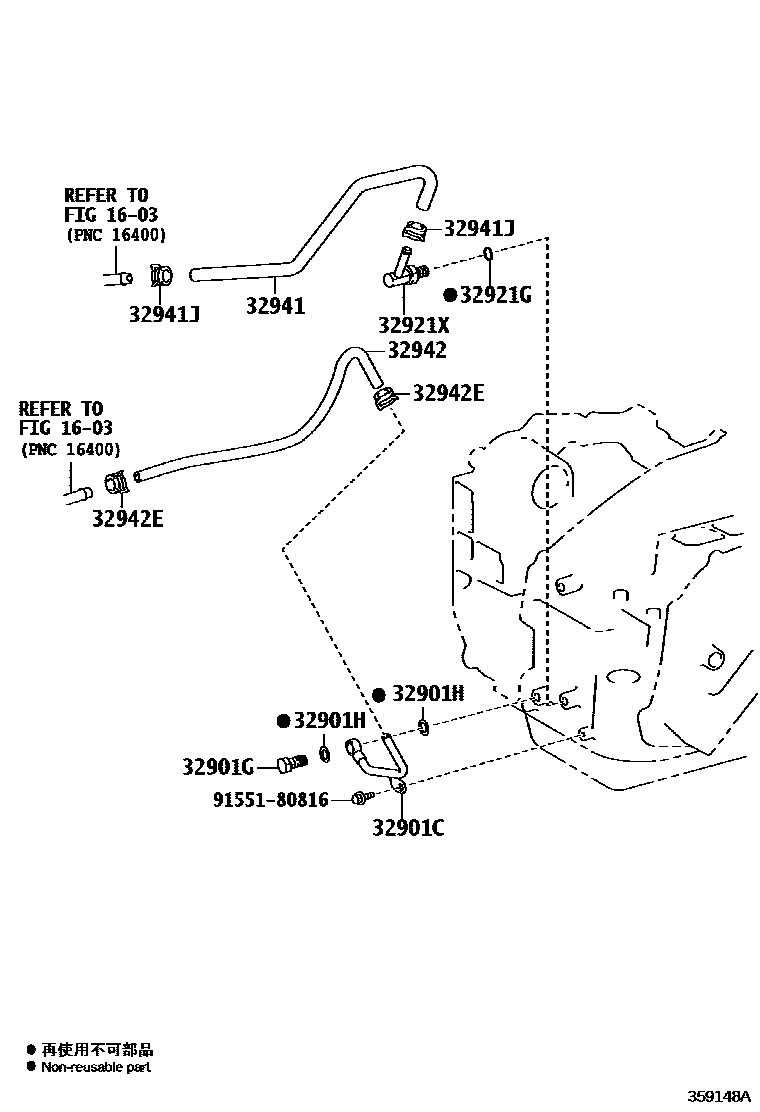

Toyota CAMRY 变速器油冷却器和配管(ATM) EPC diagram — 359148A
变速器油冷却器和配管(ATM) — 359148A (201502 – 999999)

PNC and OE references

PNCPart nameOE numbers
32901CTransmission oil cooler joint sub-assembly32901-48010
32901GBOULON, RACCORD (POUR RADIATEUR REFROID. D'HUILE)90401-14003
32901HJOINT ETANCH. (POUR RADIATEUR REFROID. D'HUILE)90430-14013
32907CNo. 1 transmission oil cooler pipe sub-assembly without hose32907-33180
32910Oil cooler assembly32910-33100
32921GO-ring (for transmission oil cooler pipe joint)90301-10018 · 90301-10189 · 90301-11031
32921XRACCORD OU COUDE, ENTREE REFROIDISSEUR HUILE90404-14027 · 90407-13009 · 90407-14032
32922DRACCORD OU COUDE, SORTIE REFROIDISSEUR HUILE90404-13004 · 90404-14027
32928No. 1 Flexible Hose Clamp32928-06030
32930ENo. 1 transmission oil cooler hose assembly32930-33060
32941No. 1 transmission oil cooler oil inlet hose32941-06100 · 32941-06130 · 32941-33130
32941JClamp No. 1 (for transmission oil cooler hose)90467-16022
32942No. 1 transmission oil cooler oil outlet hose32942-06090 · 32942-06120 · 32942-33120 · 32942-33141
32942EClamp No. 2 (for transmission oil cooler hose)90467-16022
32943No. 1 transmission oil cooler hose32943-33201
32943EClamp No. 3 (for transmission oil cooler hose)90466-16004
32943HClamp No. 4 (for oil cooler hose)90467-16022
