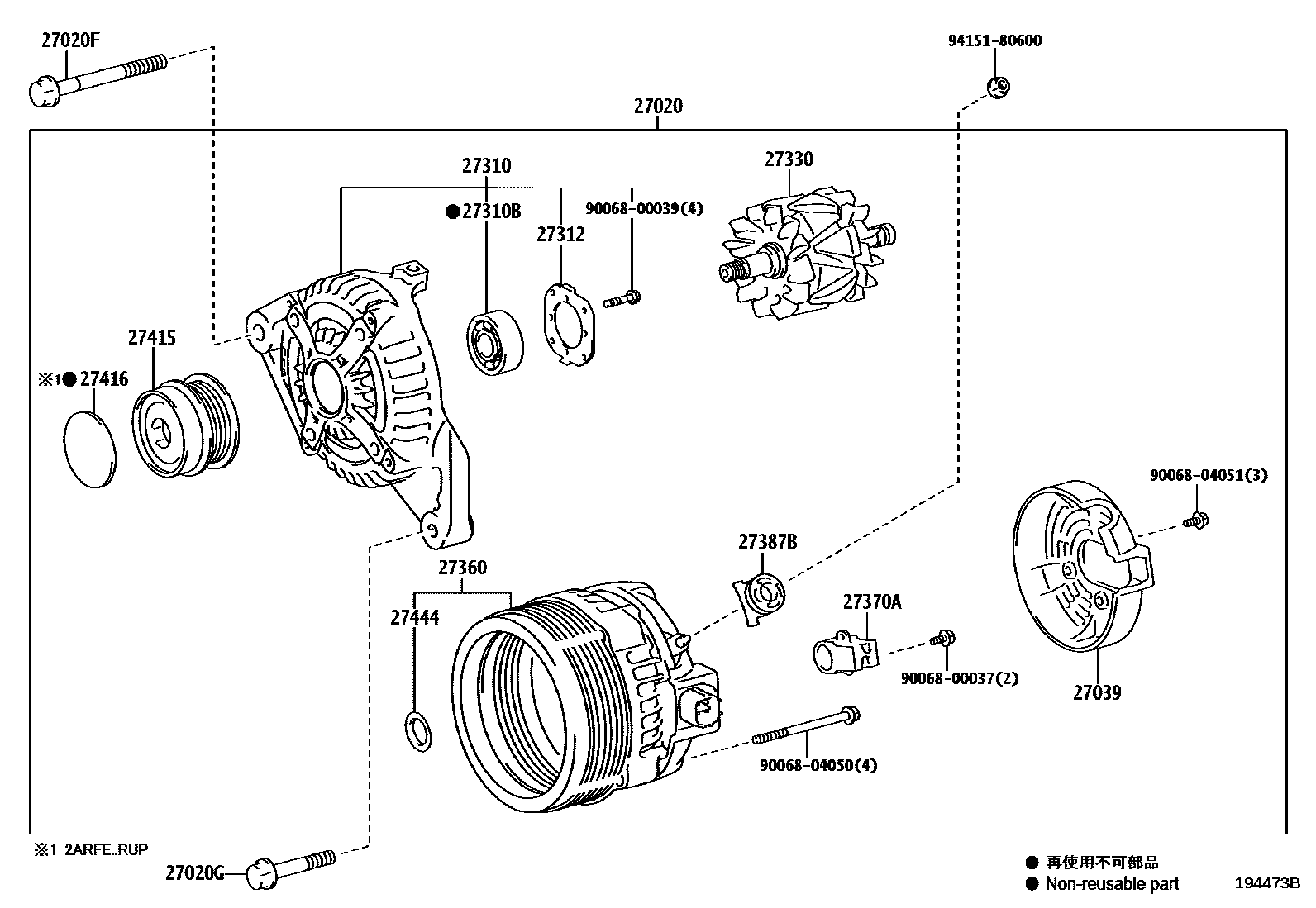

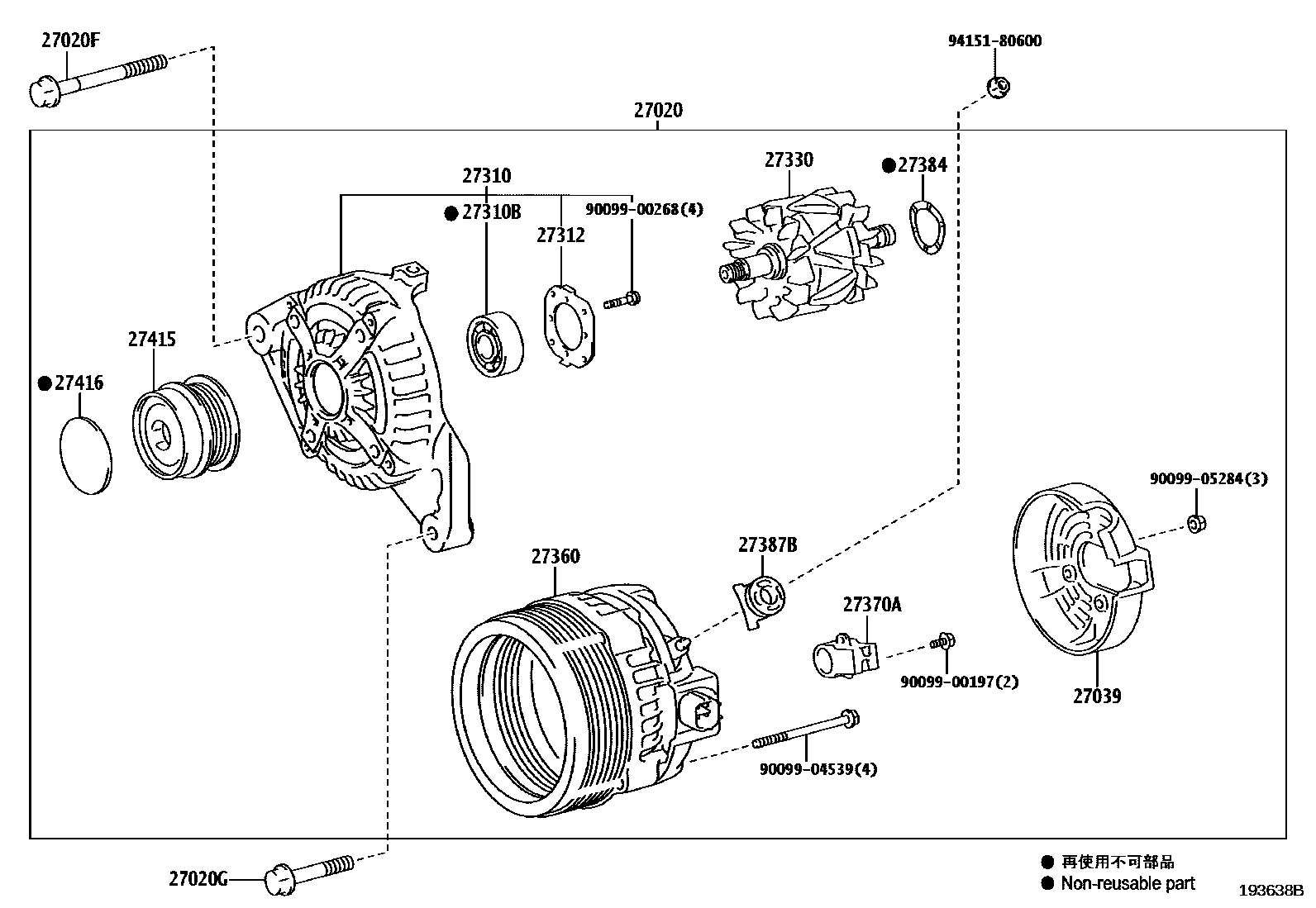

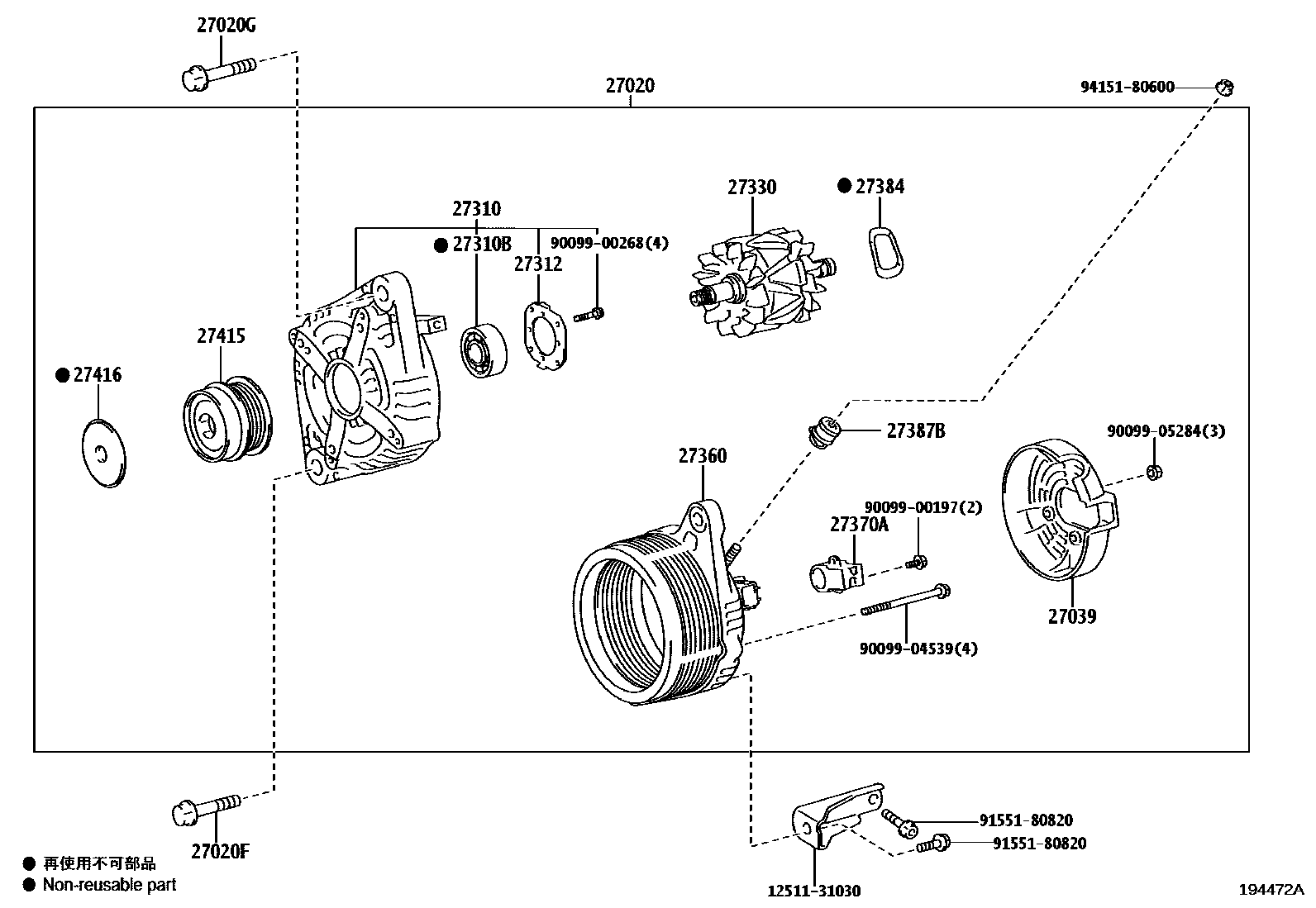

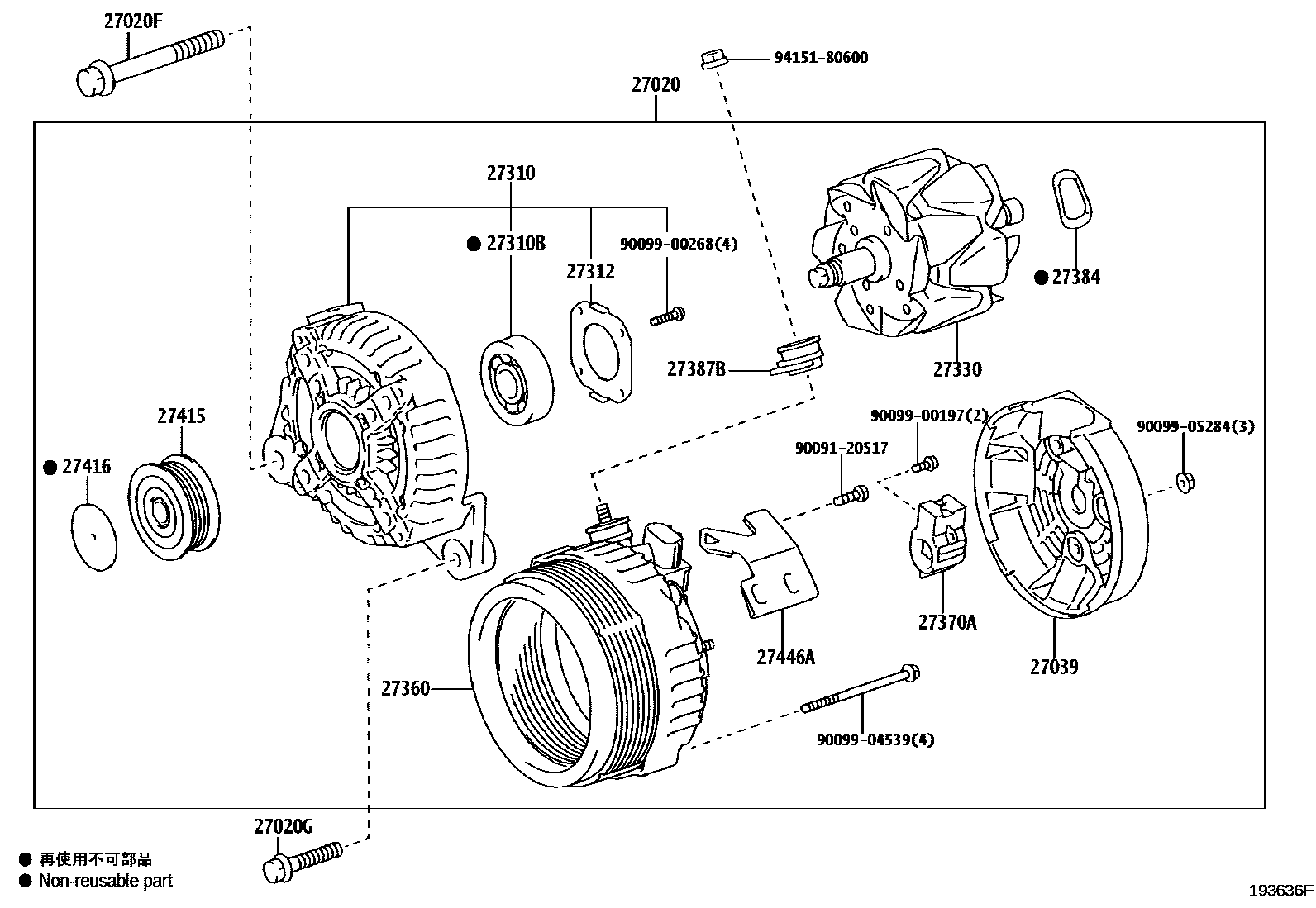

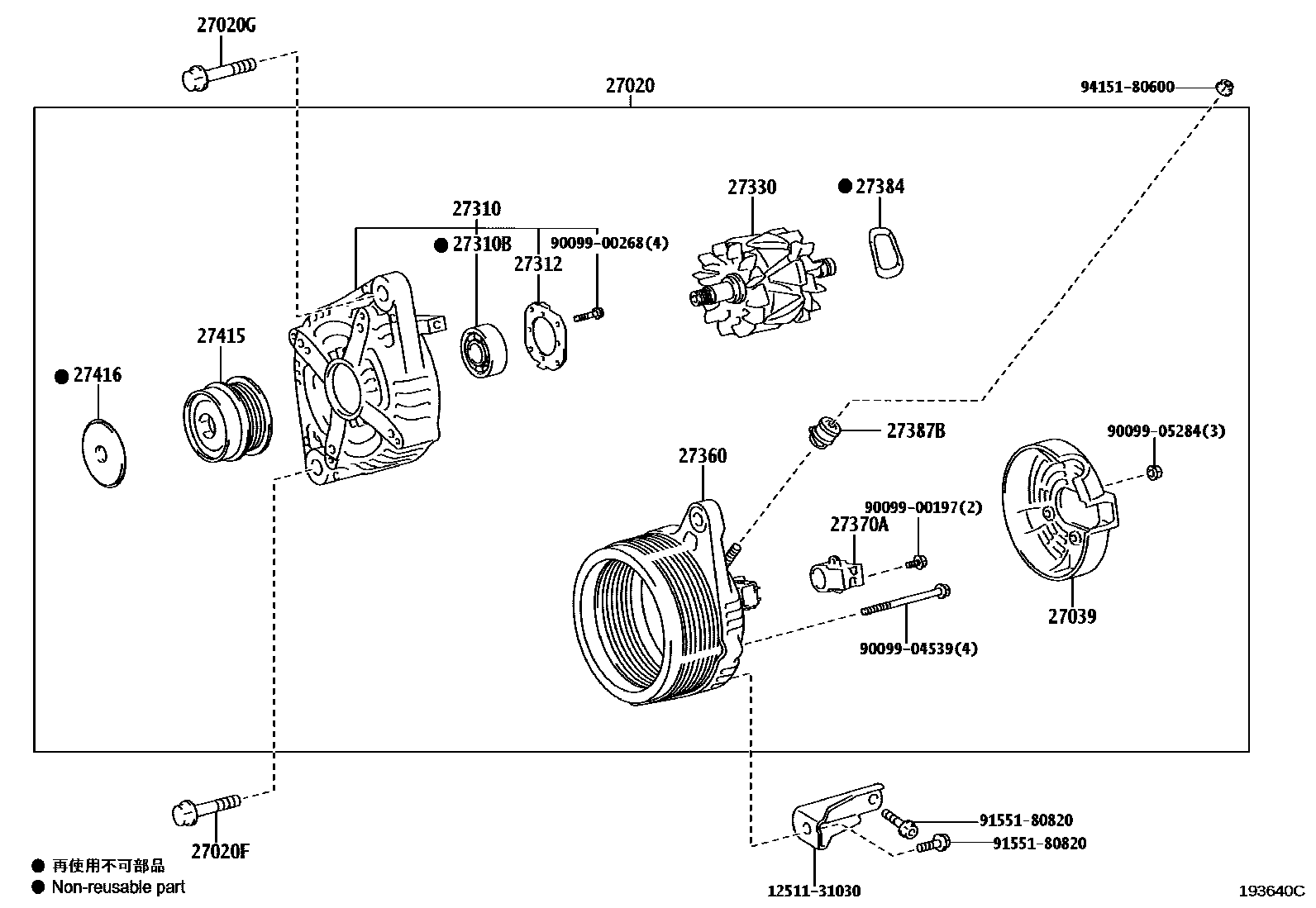

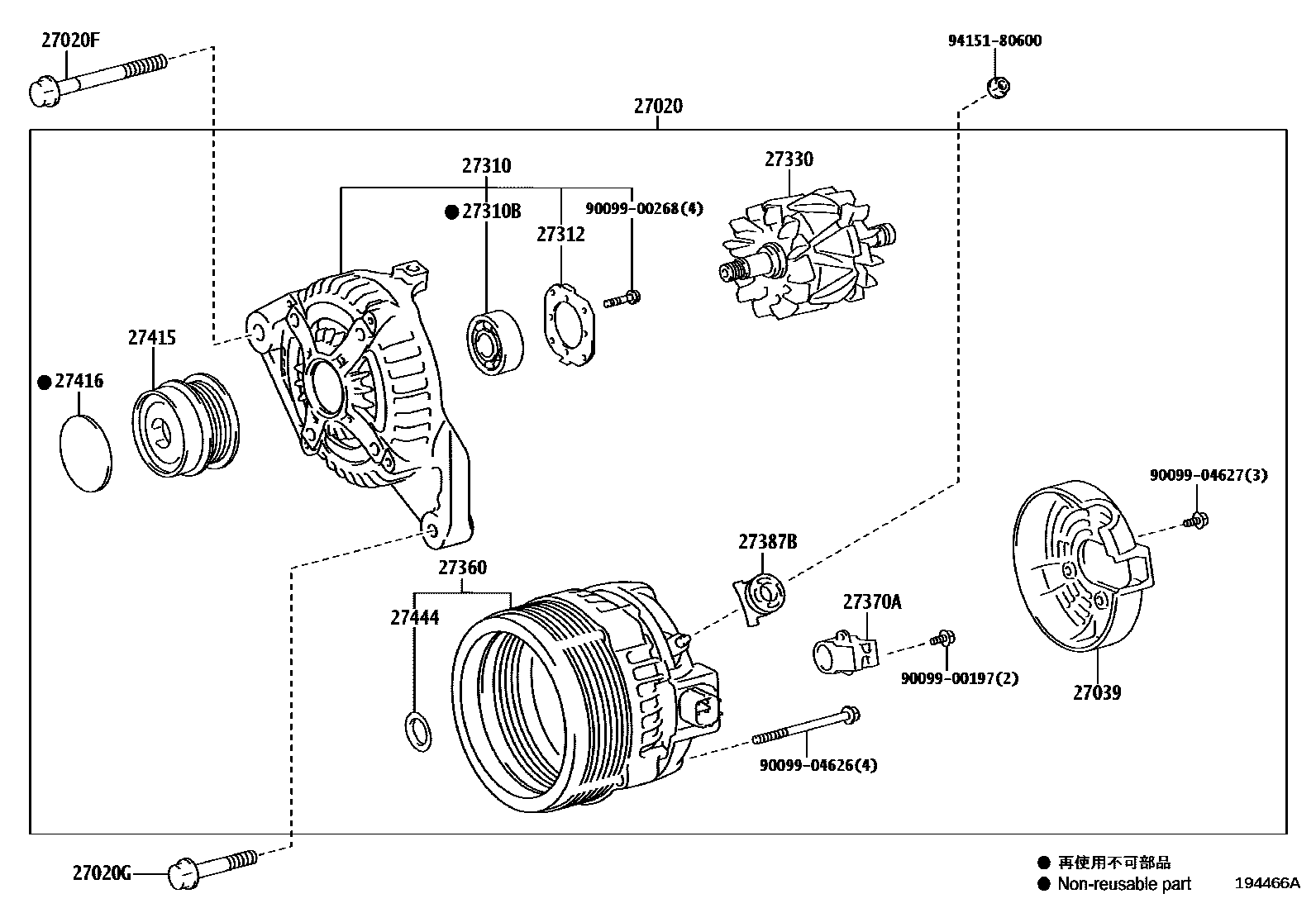

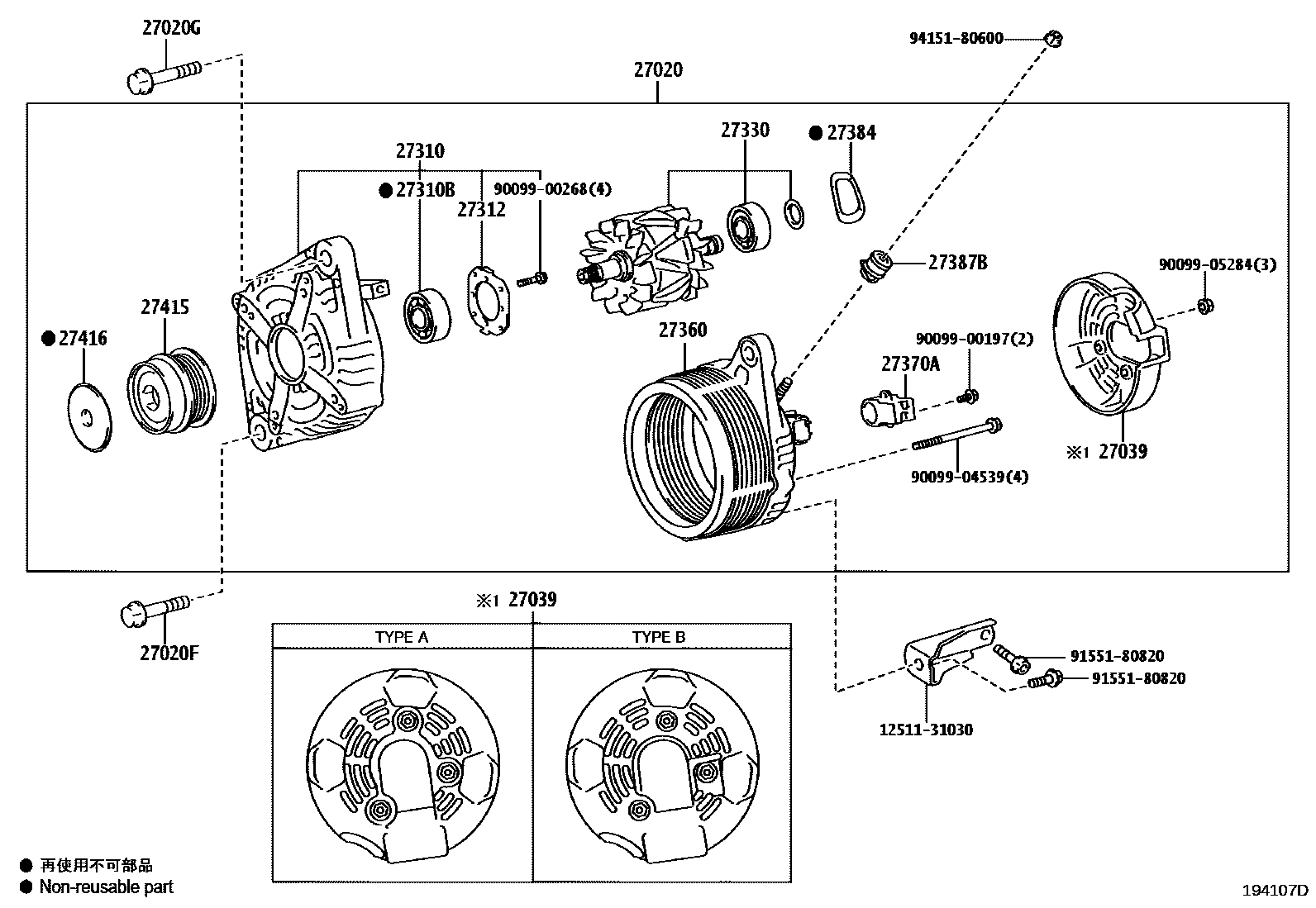

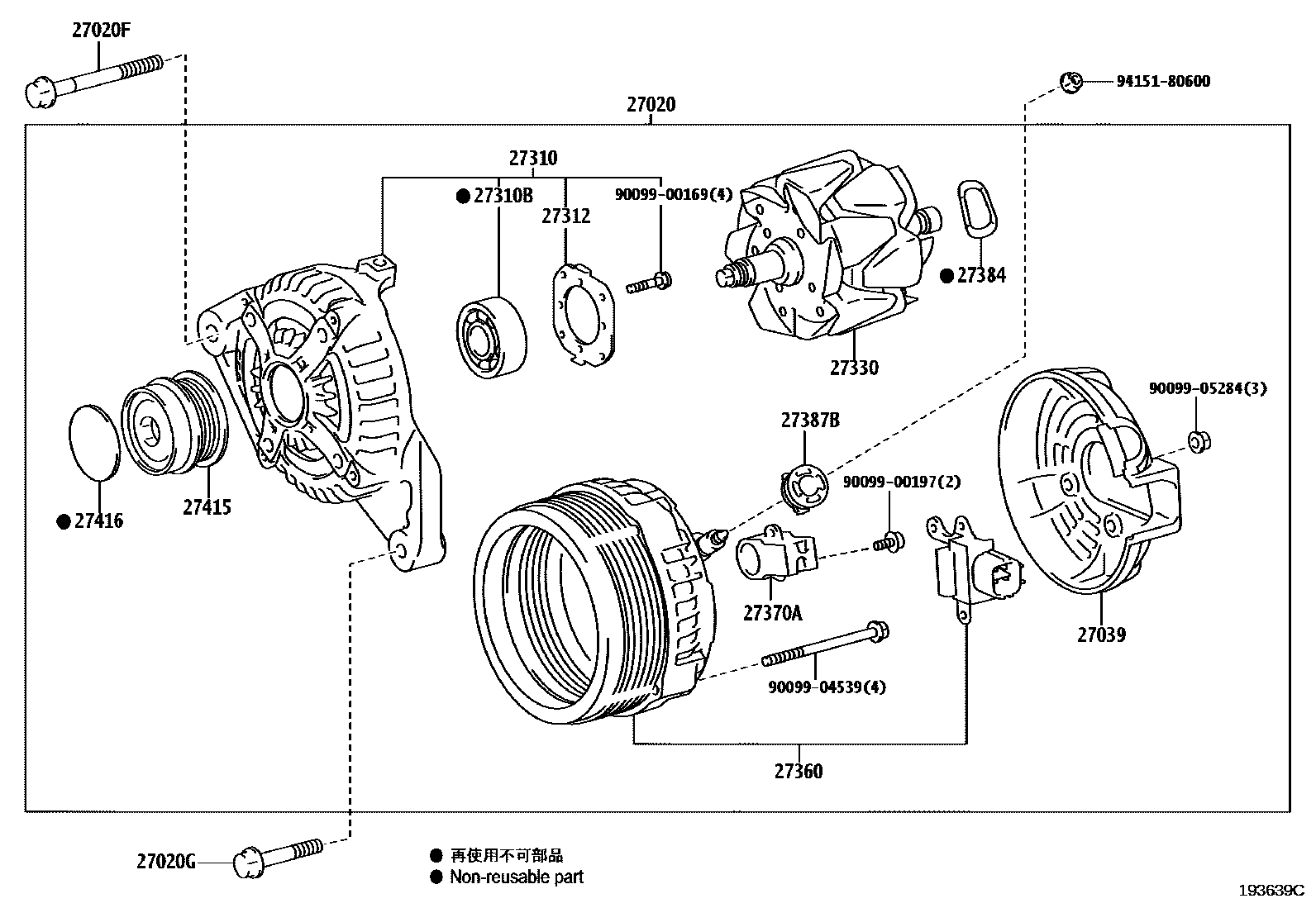

Toyota CAMRY Alternator — Figure 1903
Toyota CAMRY EPC diagram 1903, Alternator, with 11 images and 16 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 27020 | Alternator Assembly | 27060-0P151 · 27060-0V010 · 27060-0V190 · 27060-0V200 · 27060-28380 · 27060-31082 · 27060-31112 · 27060-31331 · 27060-36010 · 27060-36011 · 27060-36061 · 27060-36070 · 27060-36071 · 27060-36080 · 27060-36110 |
| 27020F | Bolt No. 1 (for generator) | 90105-10562 · 91512-81085 · 91552-81040 |
| 27020G | Bolt No. 2 (for generator) | 90105-10591 · 90105-W0146 · 91551-80840 · 91552-81045 · 91552-81070 |
| 27039 | Alternator Rear End Cover | 27039-0T040 · 27039-0Y150 · 27039-31390 · 27039-37220 · 27039-47330 |
| 27310 | Alternator Drive End Frame Assembly | 27310-0P140 · 27310-0V010 · 27310-0V180 · 27310-28120 · 27310-31290 · 27310-36090 · 27310-36160 · 27310-36190 |
| 27310B | Bearing (for Alternator Drive End Frame) | 90068-10033 · 90099-10223 |
| 27312 | Retainer Plate | 27312-0T300 · 27312-72100 |
| 27330 | Alternator Rotor Assembly | 27330-0A100 · 27330-0F060 · 27330-0Y150 · 27330-30070 · 27330-33090 · 27330-37220 · 27330-47330 · 27330-58460 |
| 27360 | Alternator Stator Coil Assembly | 27360-0P150 · 27360-0V010 · 27360-0V180 · 27360-0V190 · 27360-28210 · 27360-31310 · 27360-31330 · 27360-31491 · 27360-36090 · 27360-36091 · 27360-36110 · 27360-36111 · 27360-36161 · 27360-36190 |
| 27370A | Alternator Brush Holder Assembly | 27370-0P020 · 27370-0Y150 · 27370-31220 · 27370-58460 |
| 27384 | Washer | 27384-0A020 · 27384-50030 |
| 27387B | Generator terminal insulation pad | 27387-0V060 · 27387-0Y150 · 27387-20130 |
| 27415 | PULLEY, ALTERNATOR W/CLUTCH | 27415-0W020 · 27415-0W021 · 27415-0W041 · 27415-0W042 · 27415-0W130 · 27415-0W131 · 27415-36020 |
| 27416 | Generator pulley cover | 27416-0W020 · 27416-0W050 |
| 27444 | Generator bearing cap seals | 27444-0T300 · 27444-21190 |
| 27446A | card holder | 27446-28120 |
