Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 4 images and 17 PNC and OE references.

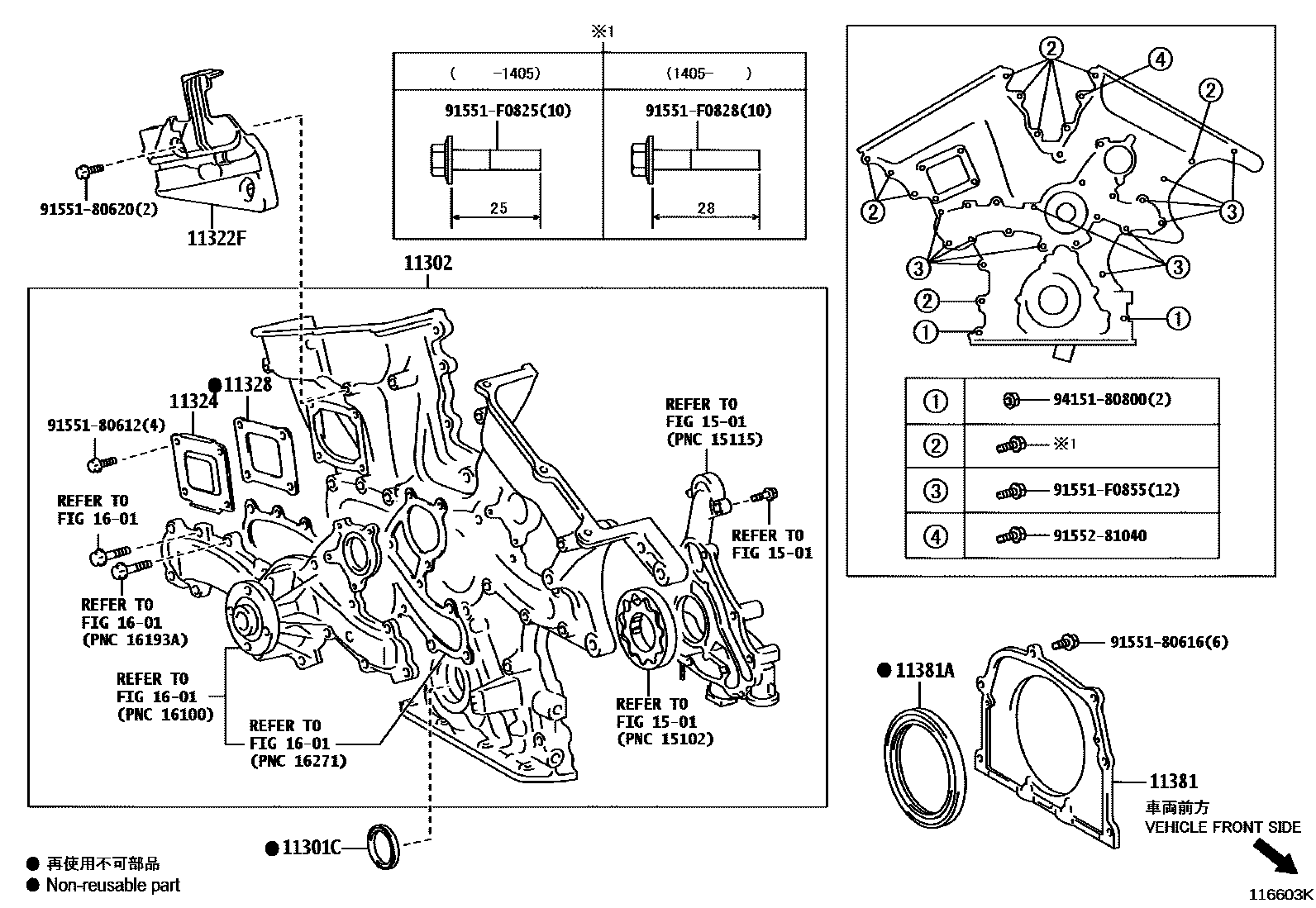

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 116603K
Timing Gear Cover & Rear End Plate — 116603K (201108 – 999999)

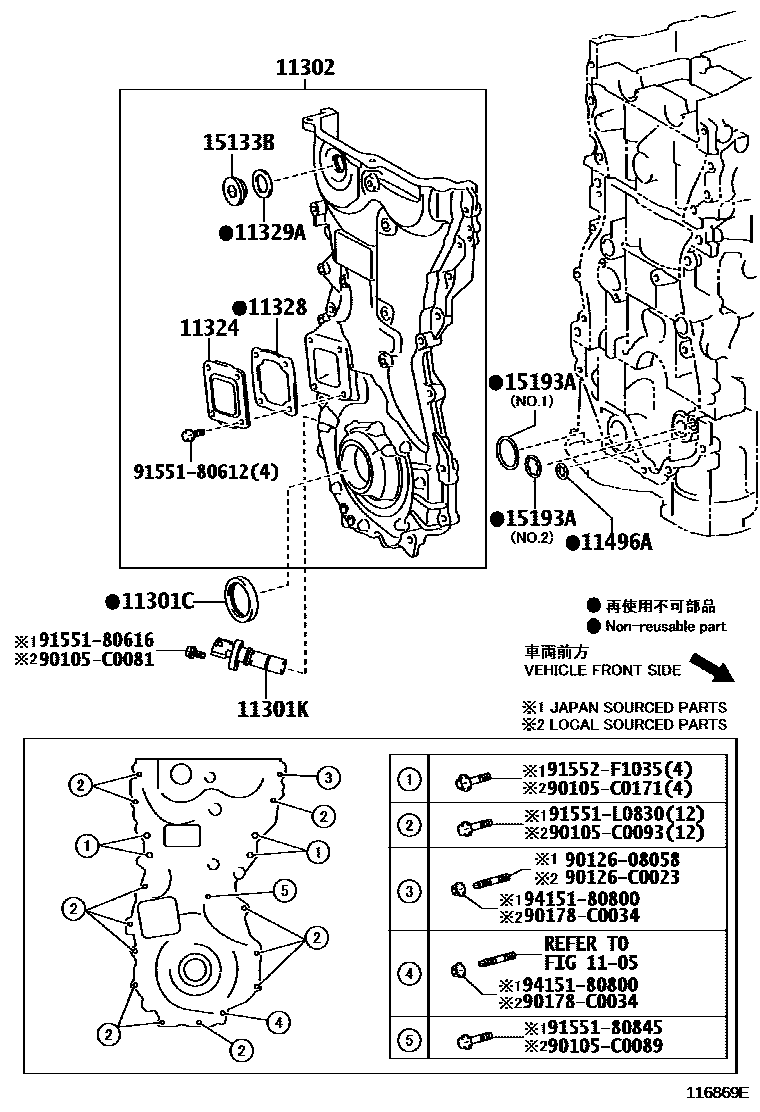

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 116869E
Timing Gear Cover & Rear End Plate — 116869E (201108 – 999999)

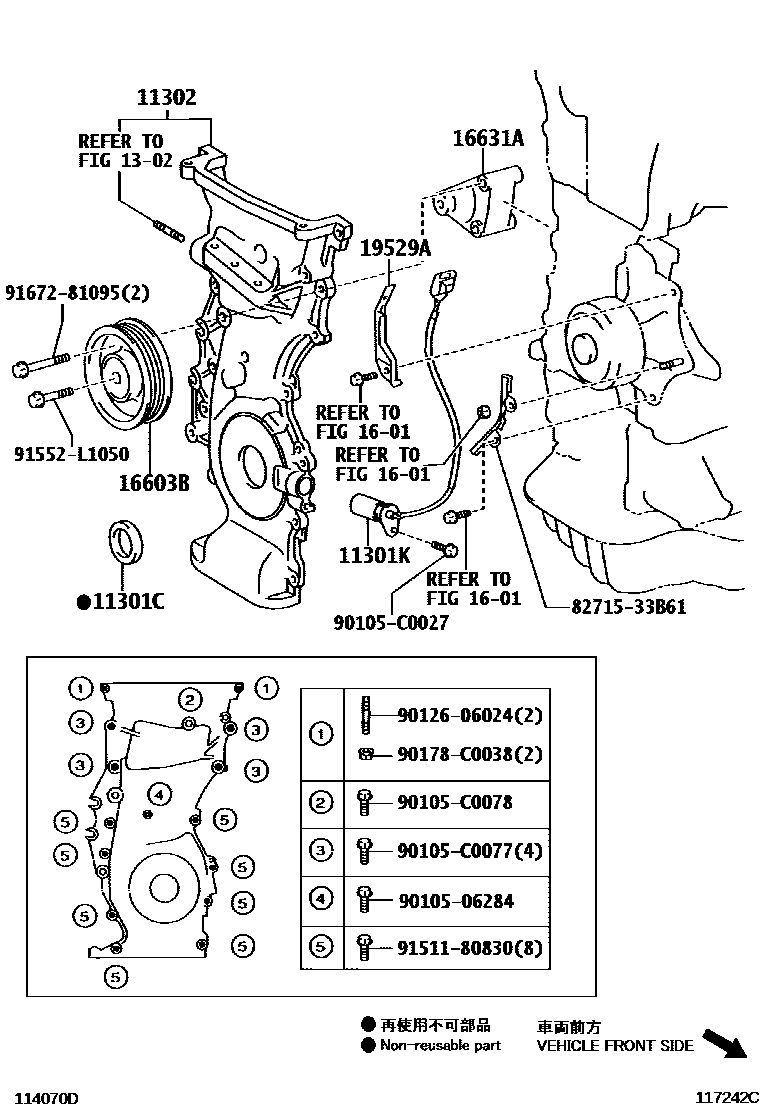

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 117242C
Timing Gear Cover & Rear End Plate — 117242C (201208 – 999999)

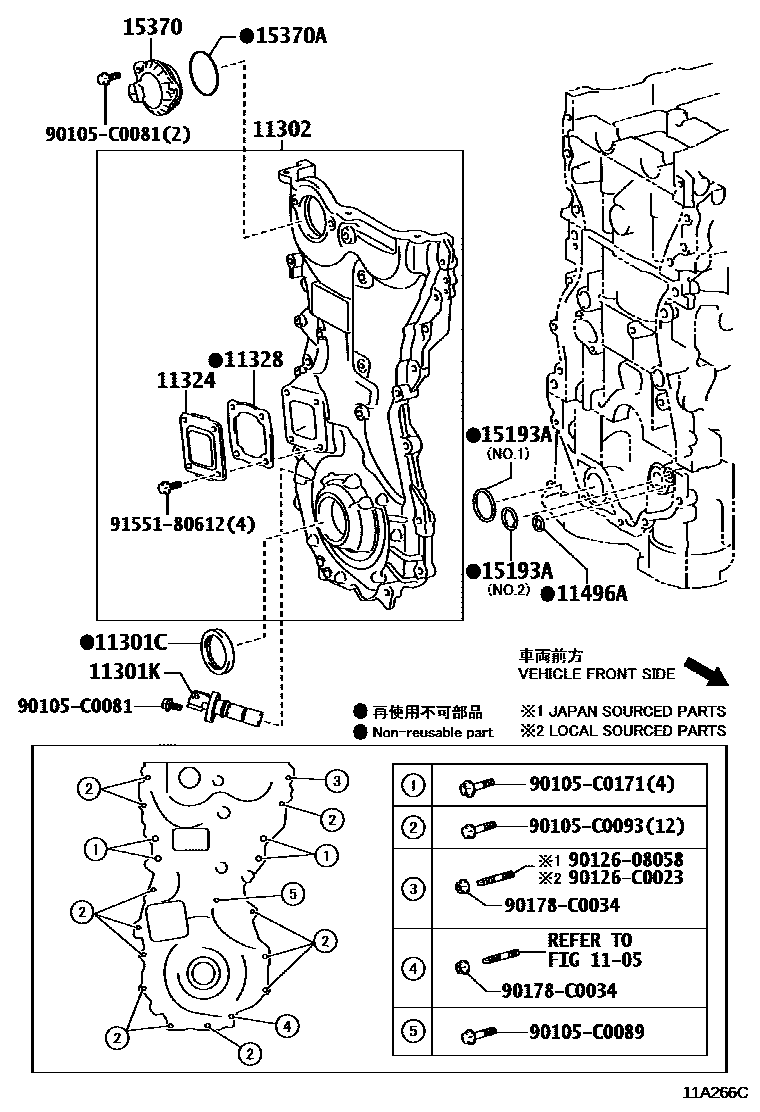

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 11A266C
Timing Gear Cover & Rear End Plate — 11A266C (201503 – 999999)

PNC and OE references

PNCPart nameOE numbers
11301COIL SEAL (FOR TIMING GEAR OR CHAIN CASE)90311-40042 · 90311-42043 · 90311-42045 · 90311-42051 · 90311-C0017 · 90311-C0025 · 90311-C0036 · 90311-C0040 · 90311-C0046
11301Kcrankshaft position sensor90919-05067 · 90919-05070 · 90919-05088
11302TIMING CHAIN OR BELT COVER SUB-ASSY11310-0H060 · 11310-0V030 · 11310-0V040 · 11310-31020 · 11310-36020 · 11310-36040
11322FNo. 2 timing gear cover11322-31021
11324Timing chain cover11324-31020 · 11324-36010
11328GASKET, TIMING GEAR OR CHAIN COVER11328-31030 · 11328-36020
11329ANo. 2 timing belt or chain cover gasket11329-36010 · 11329-36020
11381RETAINER, ENGINE REAR OIL SEAL11381-31021
11381ASEAL, ENGINE REAR OIL90311-92010 · 90311-92011
11496AOil hole cover gasket11496-0V010 · 11496-36010
15133BPLUG, OIL PUMP RELIEF VALVE15133-36020
15193Aoil pump gasket15193-0V010 · 15193-36010 · 15197-0V010 · 15197-36010
15370ENS. SOLENOIDE, COMMANDE HUILE DISTRIB ARBRE CAMES15370-0V010
15370AJOINT, TORIQUE(POUR SOLENOIDE COM HUILE DISTRIB ARBRE CAMES)90301-50003 · 90301-C0080
16603BIdler gear sub-assembly16603-28050
16631AIdler gear bracket16631-28031
19529Acard holder19529-28050
