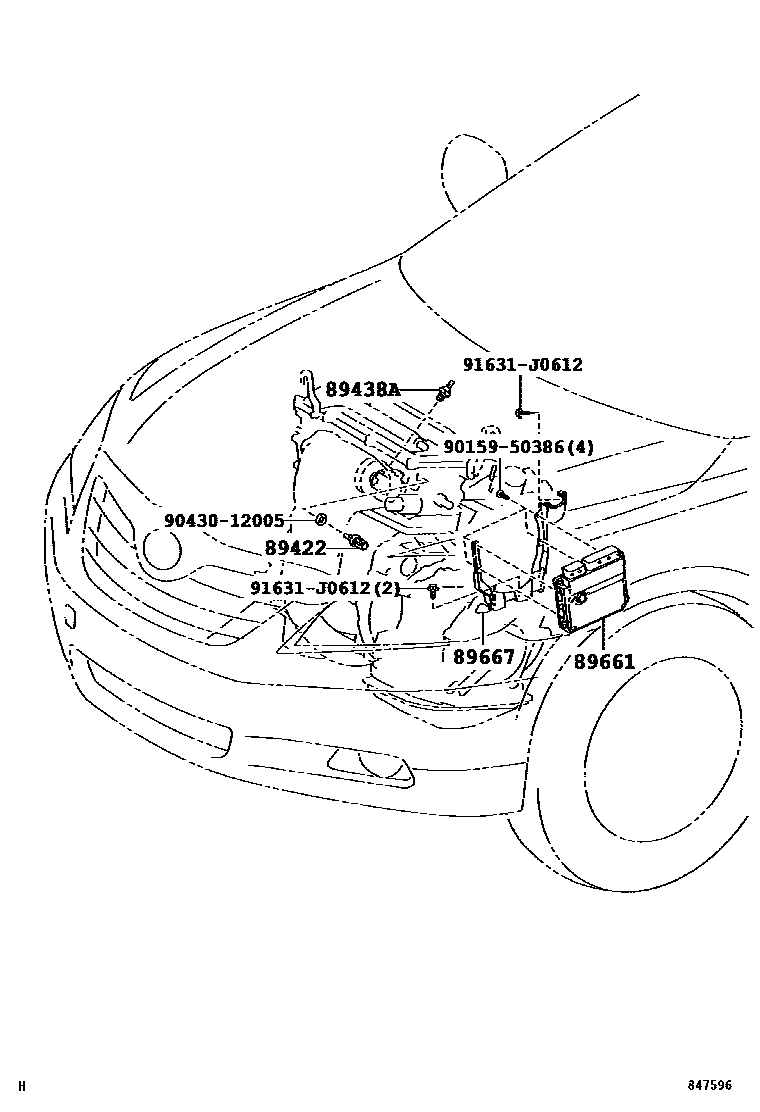

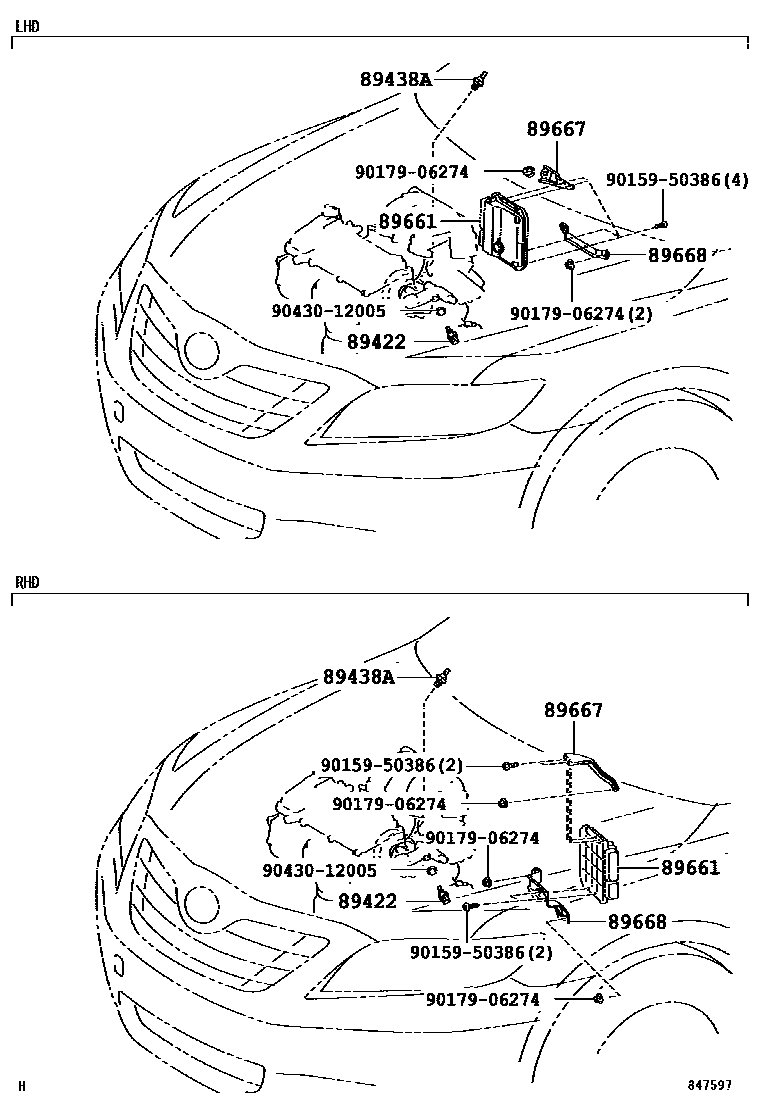

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 2 images and 5 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 89422 | Water temperature sensor (for E.F.I.) | 89422-0D010 · 89422-33030 |
| 89438A | Power steering oil pressure switch | 89438-33010 |
| 89661 | Engine control ECU | 89661-33A00 · 89661-33B60 · 89661-33C00 · 89661-33C01 · 89661-33C10 · 89661-33C11 · 89661-33C20 · 89661-33C21 · 89661-33C30 · 89661-33C31 · 89661-33D20 · 89661-33F10 · 89661-33F80 · 89661-33F90 · 89661-33J90 · 89661-33K00 |
| 89667 | Engine control ECU bracket | 89667-33140 · 89667-33170 · 89667-33180 |
| 89668 | No. 2 engine control ECU bracket | 89668-33190 · 89668-33200 |
