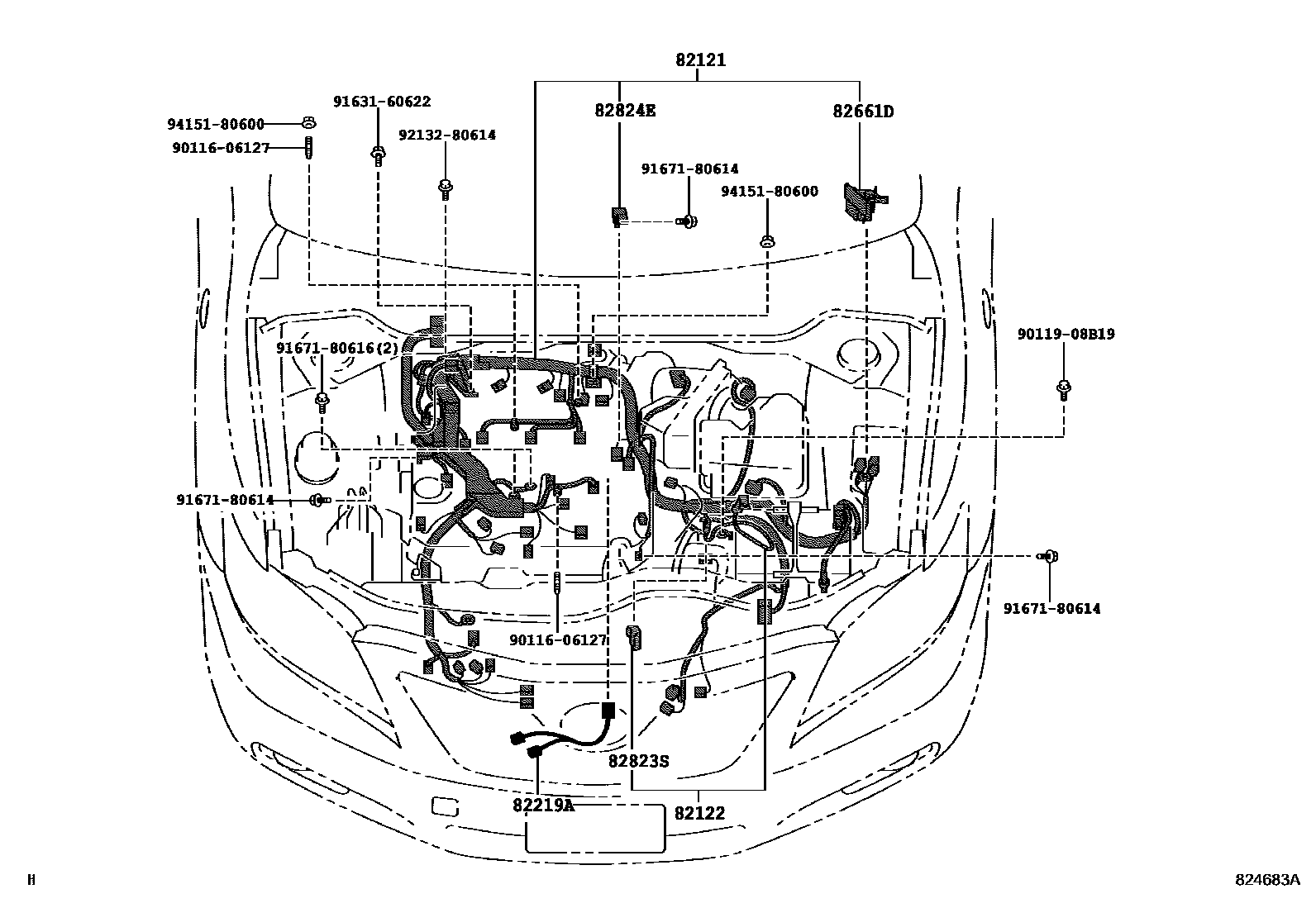

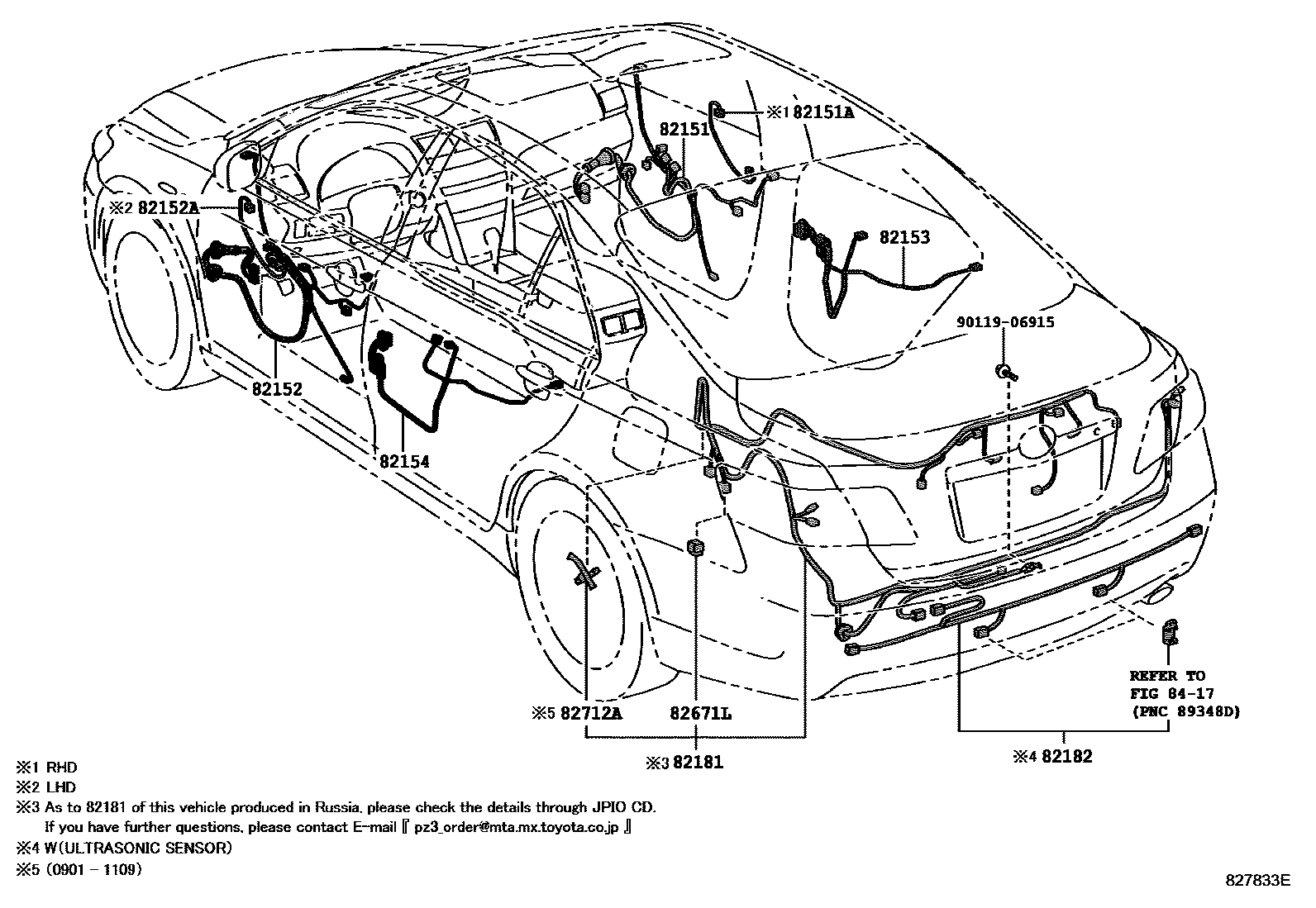

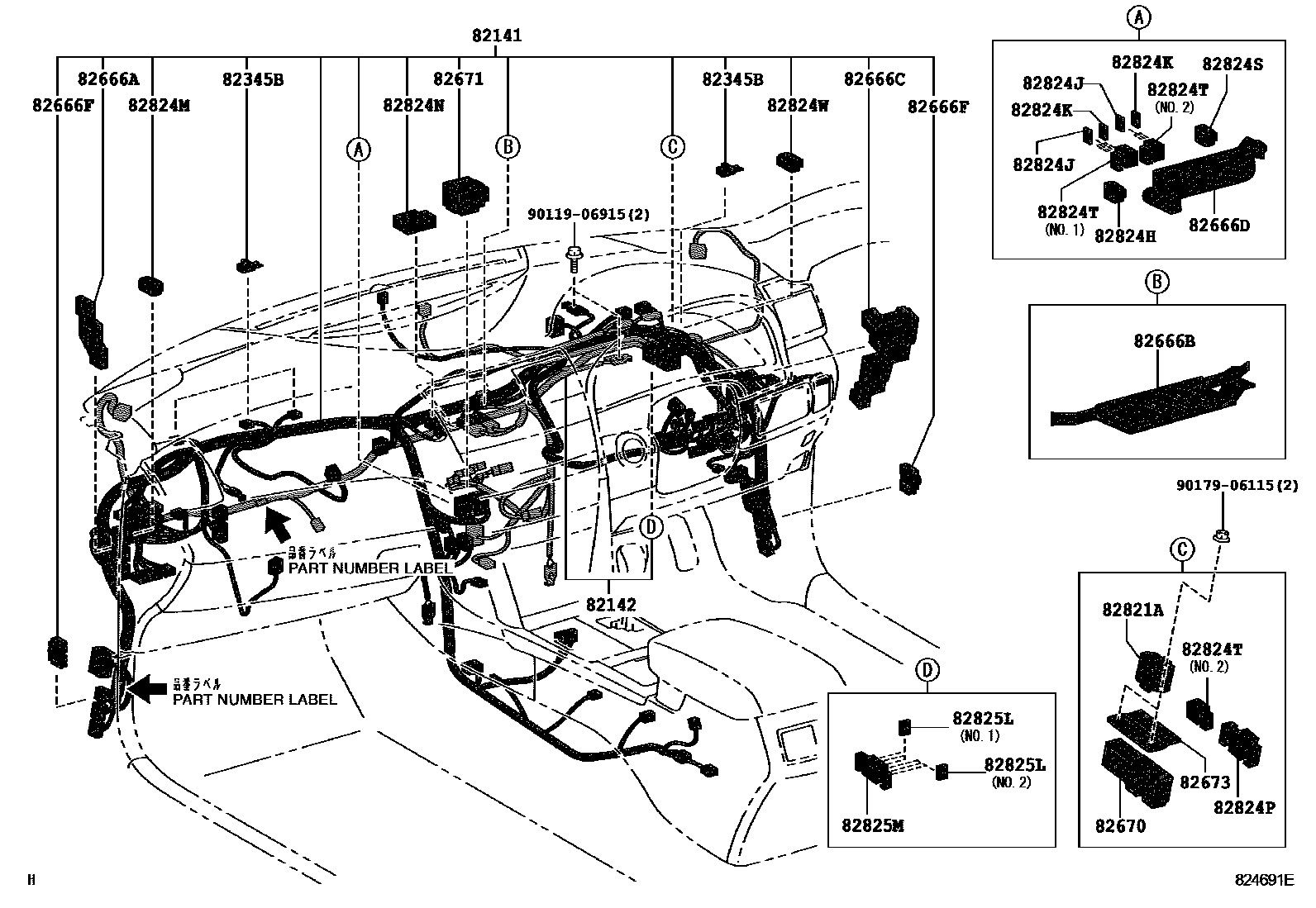

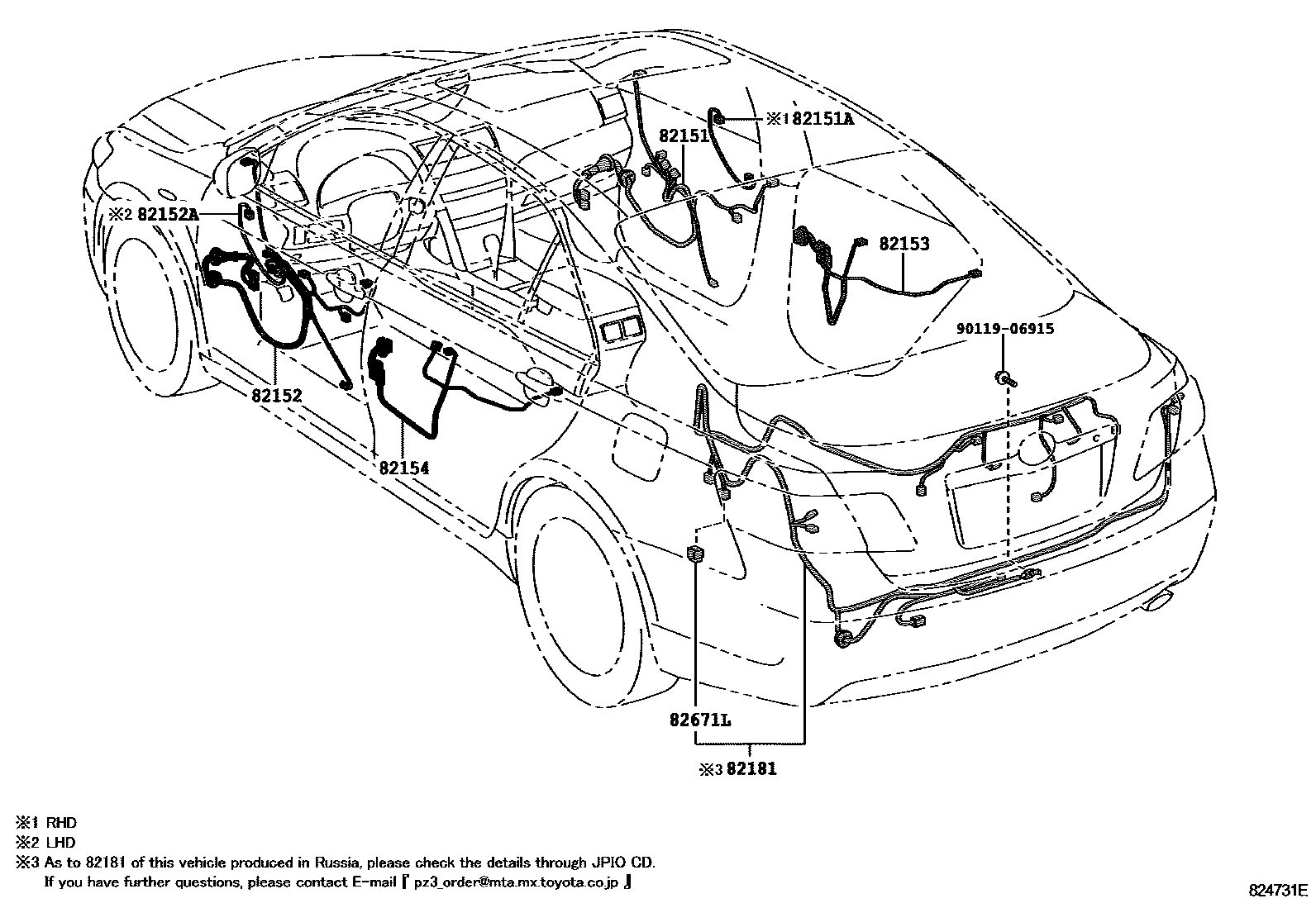

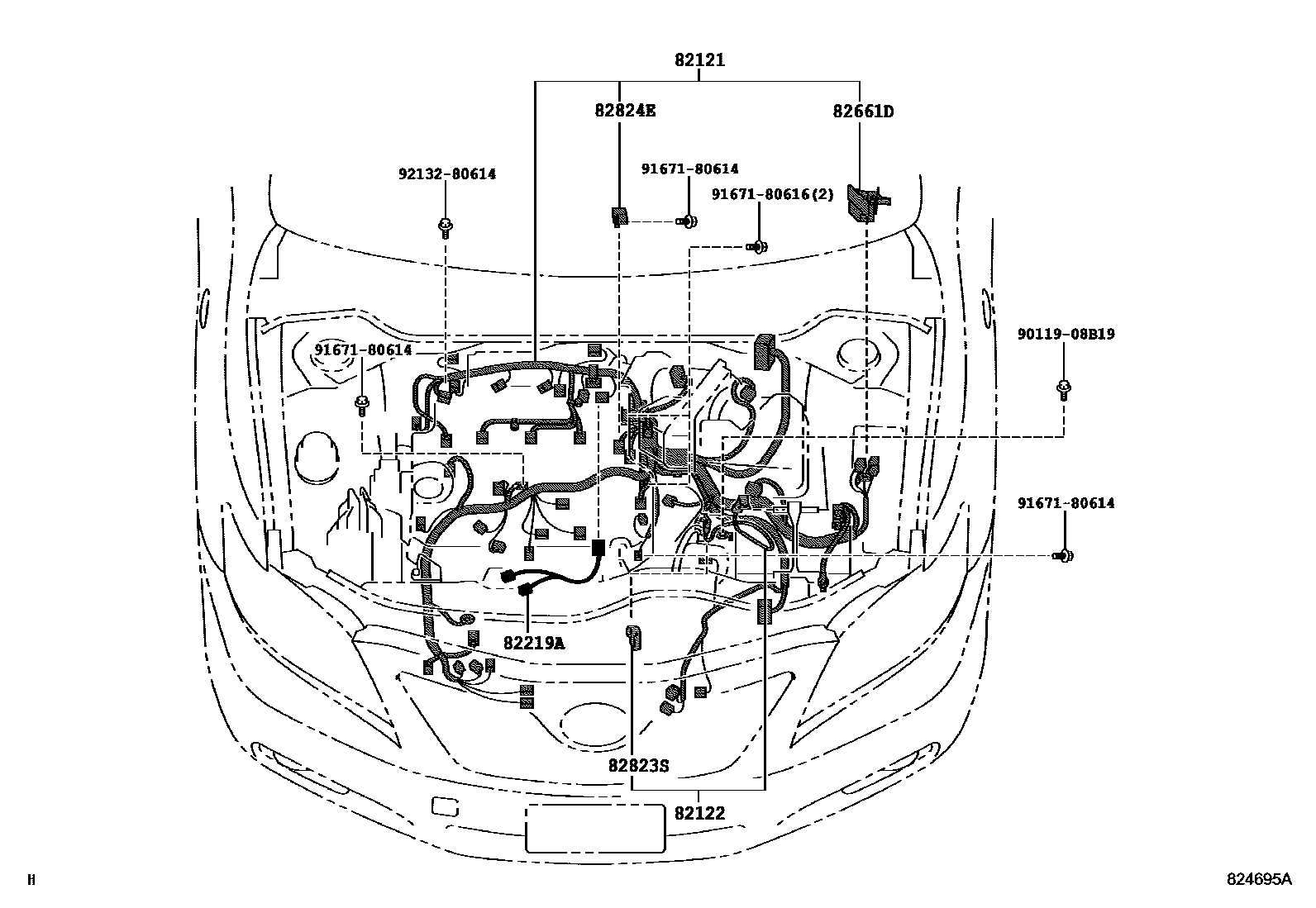

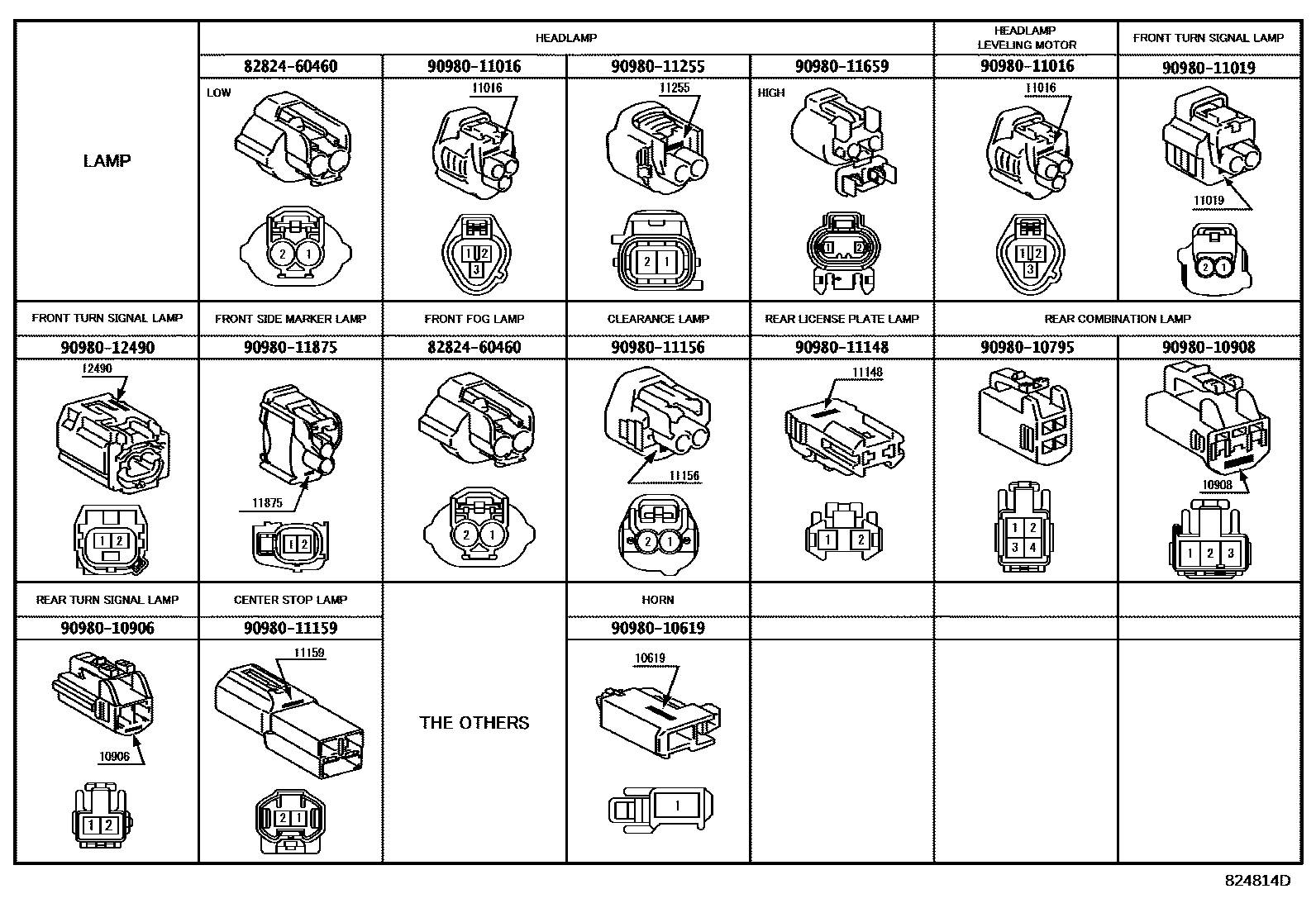

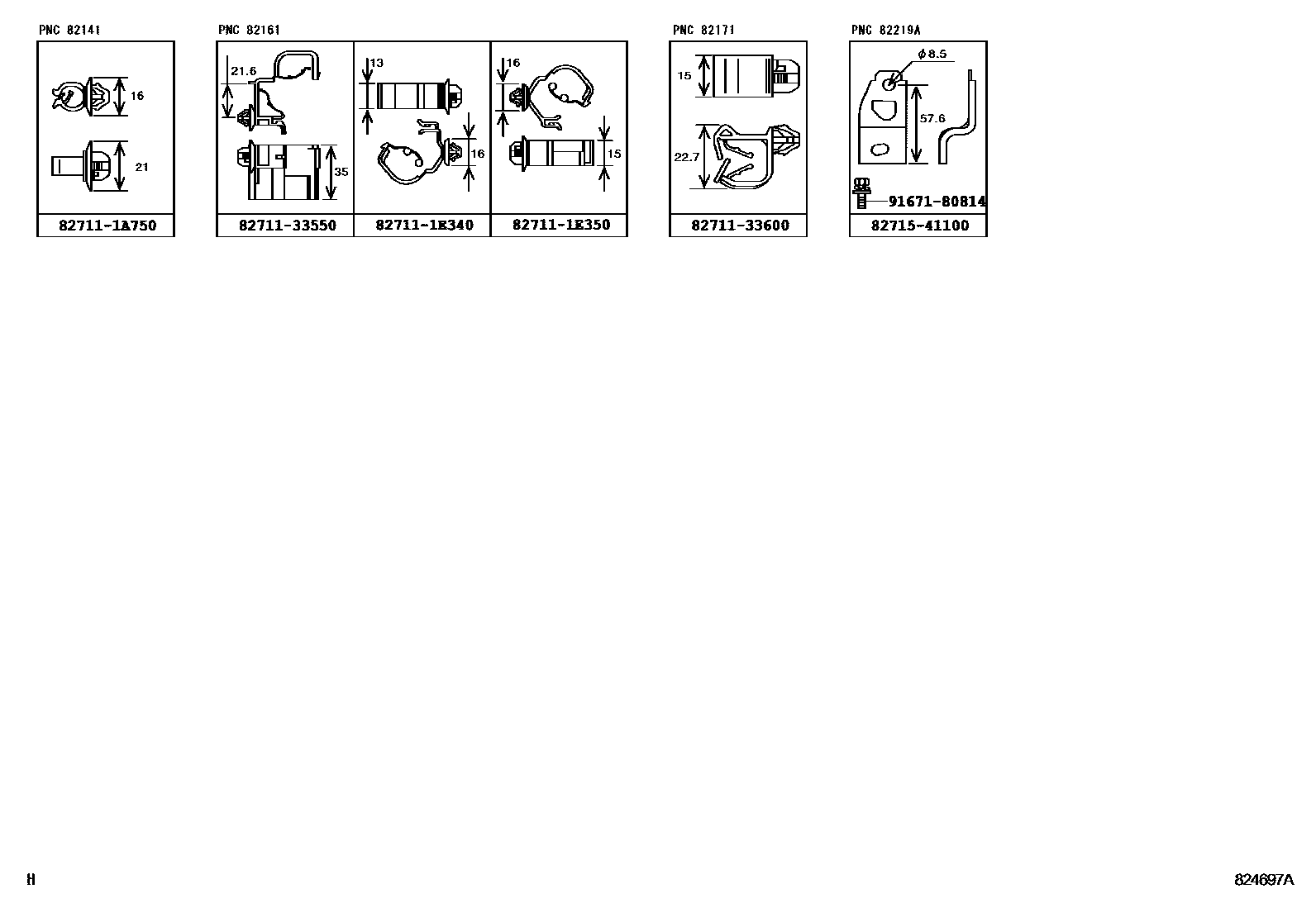

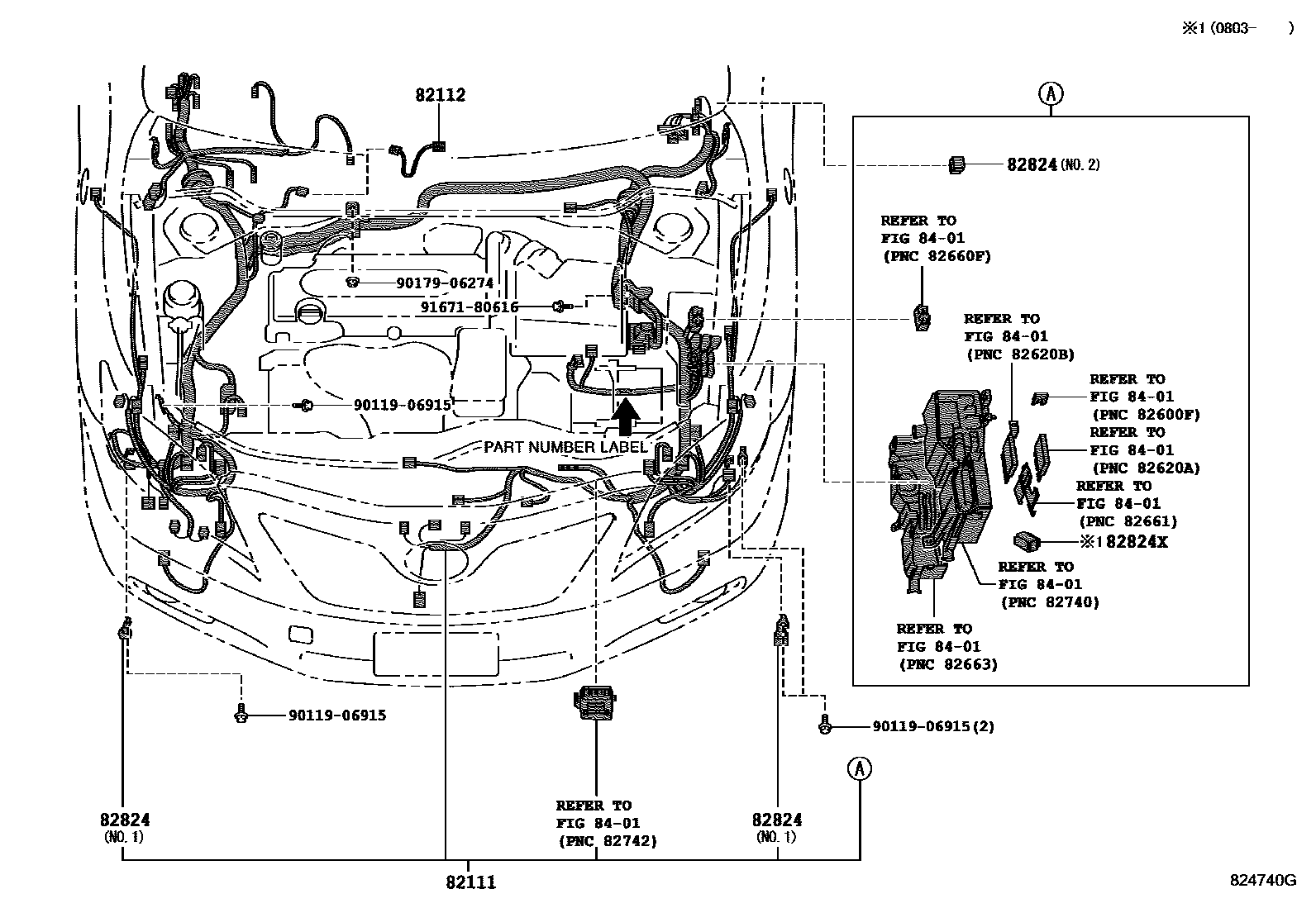

Toyota CAMRY 线束和卡夹 — Figure 8202

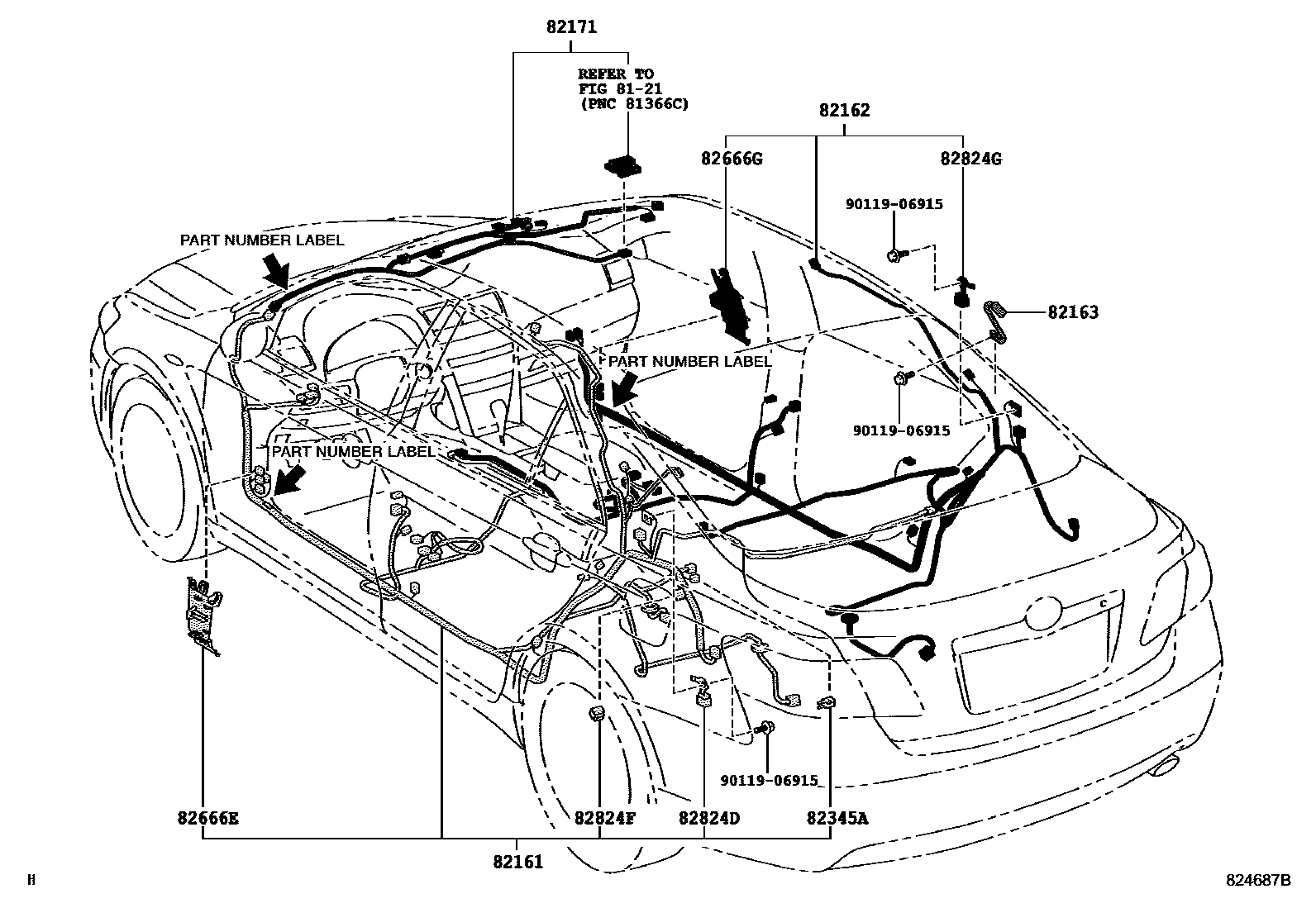

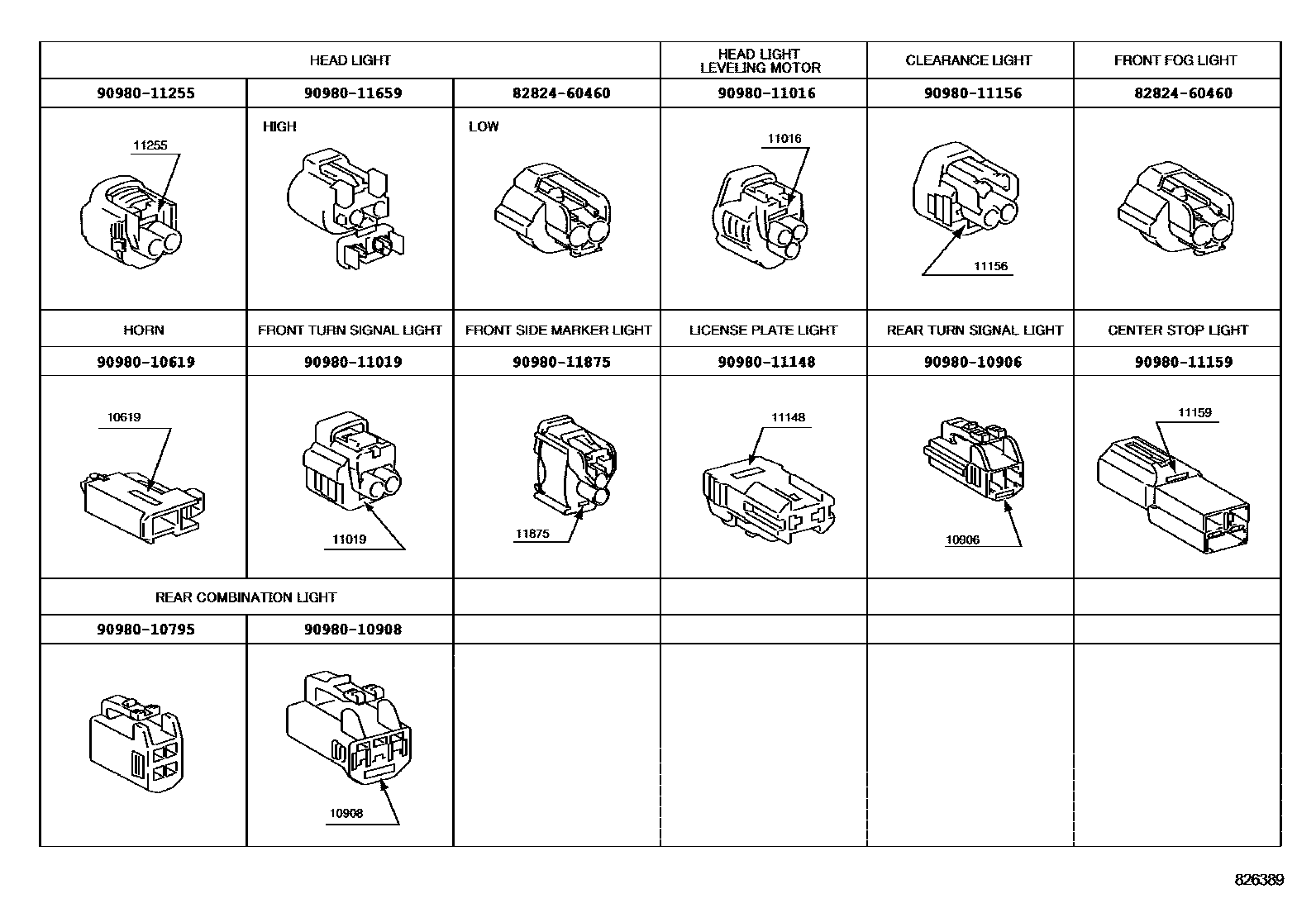

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 17 images and 58 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

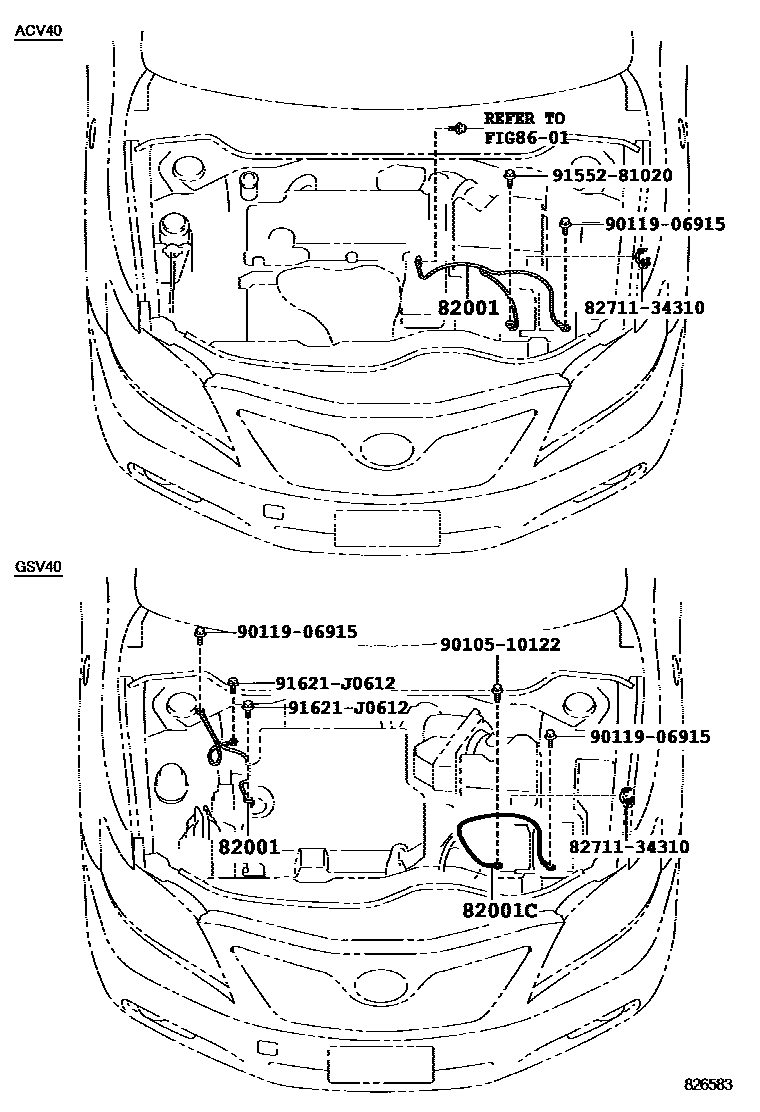

| 82001 | Connection cable No. 1 | 90980-07425 · 90980-07428 |
| 82001C | Connection cable No. 2 | 90980-07426 |

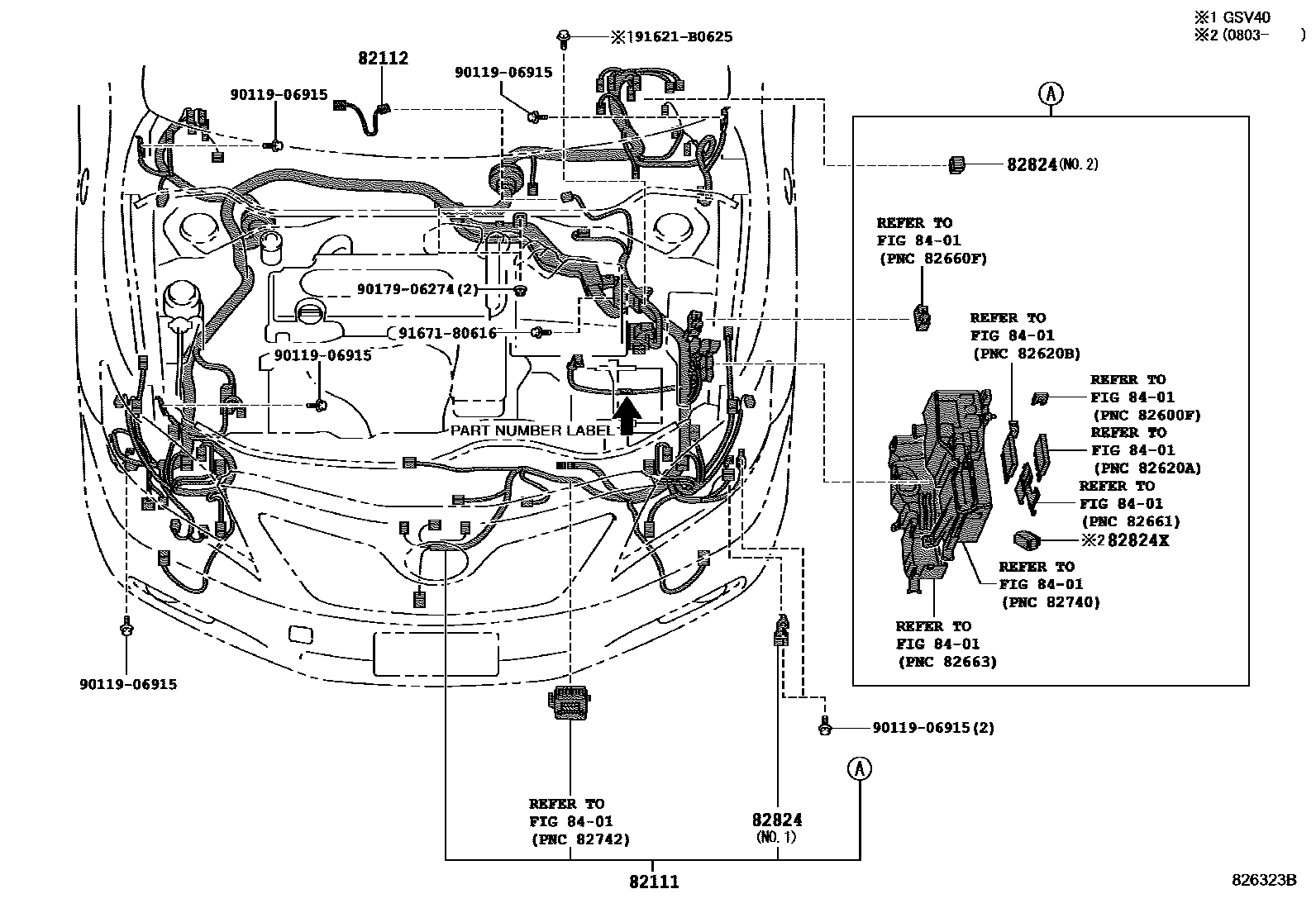

| 82111 | Engine room main wiring harness | 82111-06N20 · 82111-06N30 · 82111-06N60 · 82111-06N70 · 82111-06P90 · 82111-06Q20 · 82111-06Q21 · 82111-06Q30 · 82111-06Q31 · 82111-33D80 · 82111-33D81 · 82111-33D90 · 82111-33D91 · 82111-33E00 · 82111-33E01 · 82111-33E10 · 82111-33E11 · 82111-33E20 · 82111-33E21 · 82111-33E30 · 82111-33E31 · 82111-33E40 · 82111-33E41 · 82111-33E50 · 82111-33E51 · 82111-33E60 · 82111-33E61 · 82111-33E70 · 82111-33E80 · 82111-33F90 · 82111-33G00 · 82111-33G10 · 82111-33G20 · 82111-33G30 · 82111-33G40 · 82111-33G50 · 82111-33G60 · 82111-33J80 · 82111-33J90 · 82111-33K00 · 82111-33K01 · 82111-33K10 · 82111-33K11 · 82111-33K20 · 82111-33K21 · 82111-33K30 · 82111-33K31 · 82111-33K40 · 82111-33K50 · 82111-33K51 · 82111-33K60 · 82111-33K80 · 82111-33K81 |
| 82112 | Engine room wiring harness No. 2 | 82112-06100 · 82112-33060 · 82112-33070 |

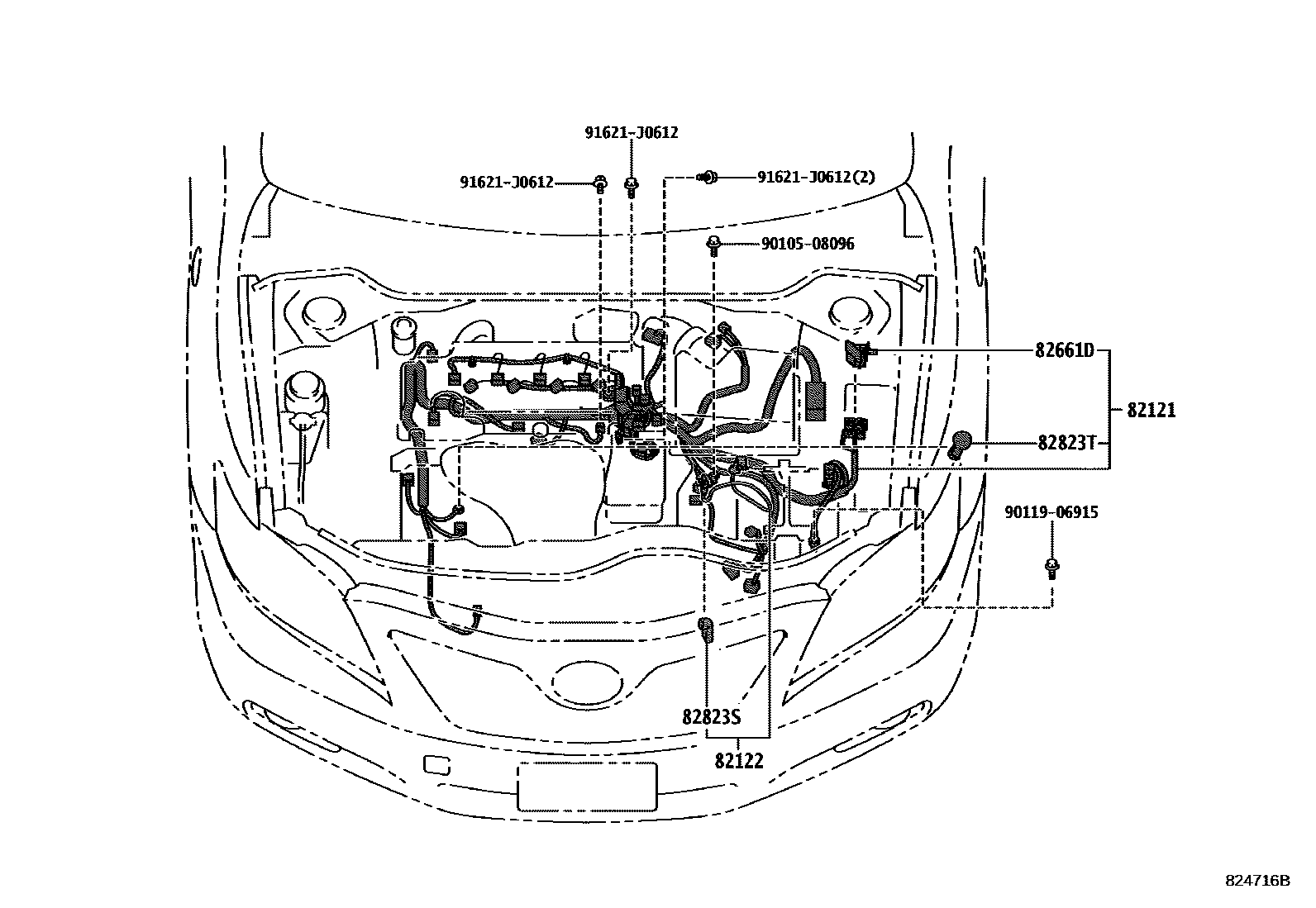

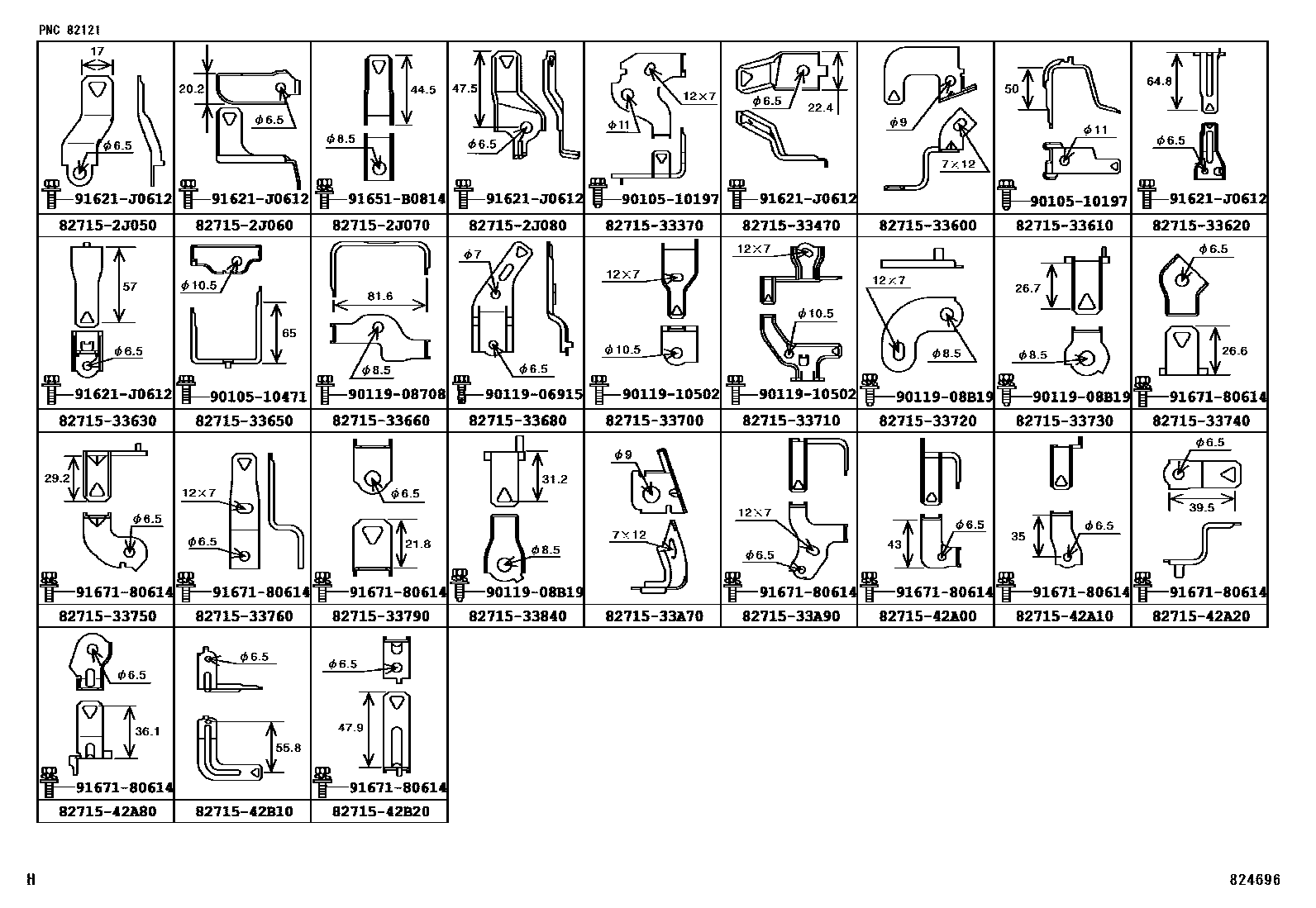

| 82121 | Engine wiring harness | 82121-06B80 · 82121-06B81 · 82121-06B90 · 82121-06B91 · 82121-06C00 · 82121-06C50 · 82121-06C51 · 82121-33A70 · 82121-33A71 · 82121-33A72 · 82121-33A73 · 82121-33A80 · 82121-33A81 · 82121-33A82 · 82121-33A90 · 82121-33A91 · 82121-33B20 · 82121-33B21 · 82121-33C20 · 82121-33C21 · 82121-33C30 · 82121-33C31 |
| 82122 | Engine No. 2 wiring harness | 82122-06130 · 82122-33080 |

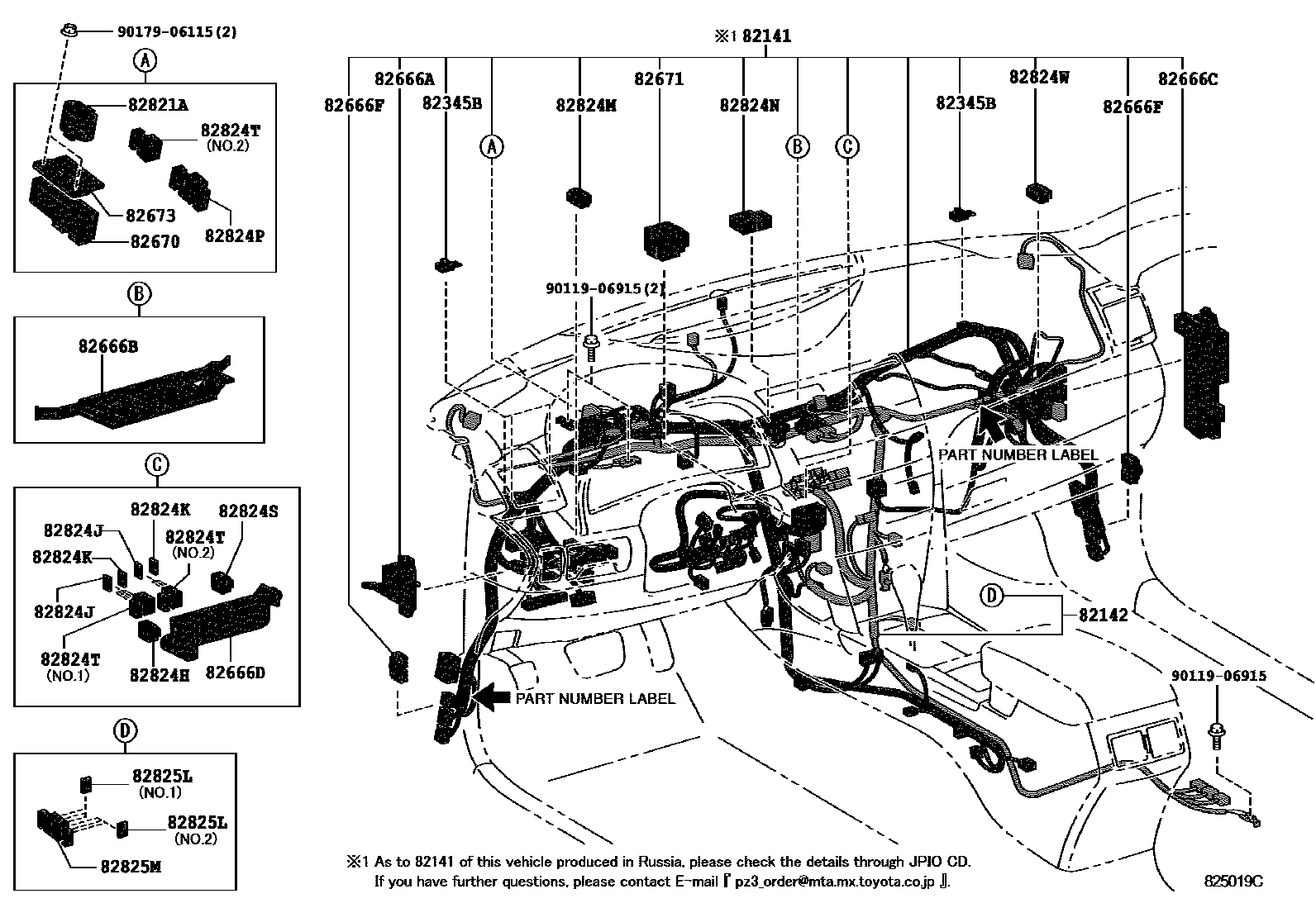

| 82141 | Dashboard wiring harness | 82141-06U50 · 82141-06U60 · 82141-06U61 · 82141-06U70 · 82141-06U80 · 82141-06U81 · 82141-33K80 · 82141-33K90 · 82141-33L00 · 82141-33L10 · 82141-33L20 · 82141-33L30 · 82141-33L40 · 82141-33L50 · 82141-33L60 · 82141-33L70 · 82141-33L80 · 82141-33L90 · 82141-33M00 · 82141-33M10 · 82141-33M20 · 82141-33Q50 · 82141-33Q51 · 82141-33Q60 · 82141-33Q61 · 82141-33Q70 · 82141-33Q80 · 82141-33Q81 · 82141-33Q90 · 82141-33Q91 · 82141-33R00 · 82141-33R01 · 82141-33R10 · 82141-33R11 · 82141-33R30 · 82141-33R31 · 82141-33R90 · 82141-33R91 · 82141-33S00 · 82141-33S01 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06630 · 82142-06640 · 82142-06730 · 82142-06740 · 82142-06750 · 82142-33210 · 82142-33220 · 82142-33230 · 82142-33240 · 82142-33340 · 82142-33350 · 82142-33360 · 82142-33370 · 82142-33380 |
| 82151 | Right front door wiring harness | 82151-06A40 · 82151-06A90 · 82151-06B00 · 82151-33A50 · 82151-33A60 · 82151-33B60 · 82151-33B70 · 82151-33B80 · 82151-33B90 |
| 82151A | Right front door wiring harness No. 2 | 82155-33010 |
| 82152 | Left front door wiring harness | 82152-06B60 · 82152-06C40 · 82152-06C50 · 82152-33A80 · 82152-33A90 · 82152-33C10 · 82152-33C20 · 82152-33C30 · 82152-33C40 |
| 82152A | Left front door wiring harness No. 2 | 82155-33020 · 82156-33020 |
| 82153 | Rear door wiring harness No. 1 | 82153-06310 · 82153-06330 · 82153-33250 · 82153-33260 |
| 82154 | Rear door wiring harness No. 2 | 82154-06310 · 82154-06330 · 82154-33180 · 82154-33190 |

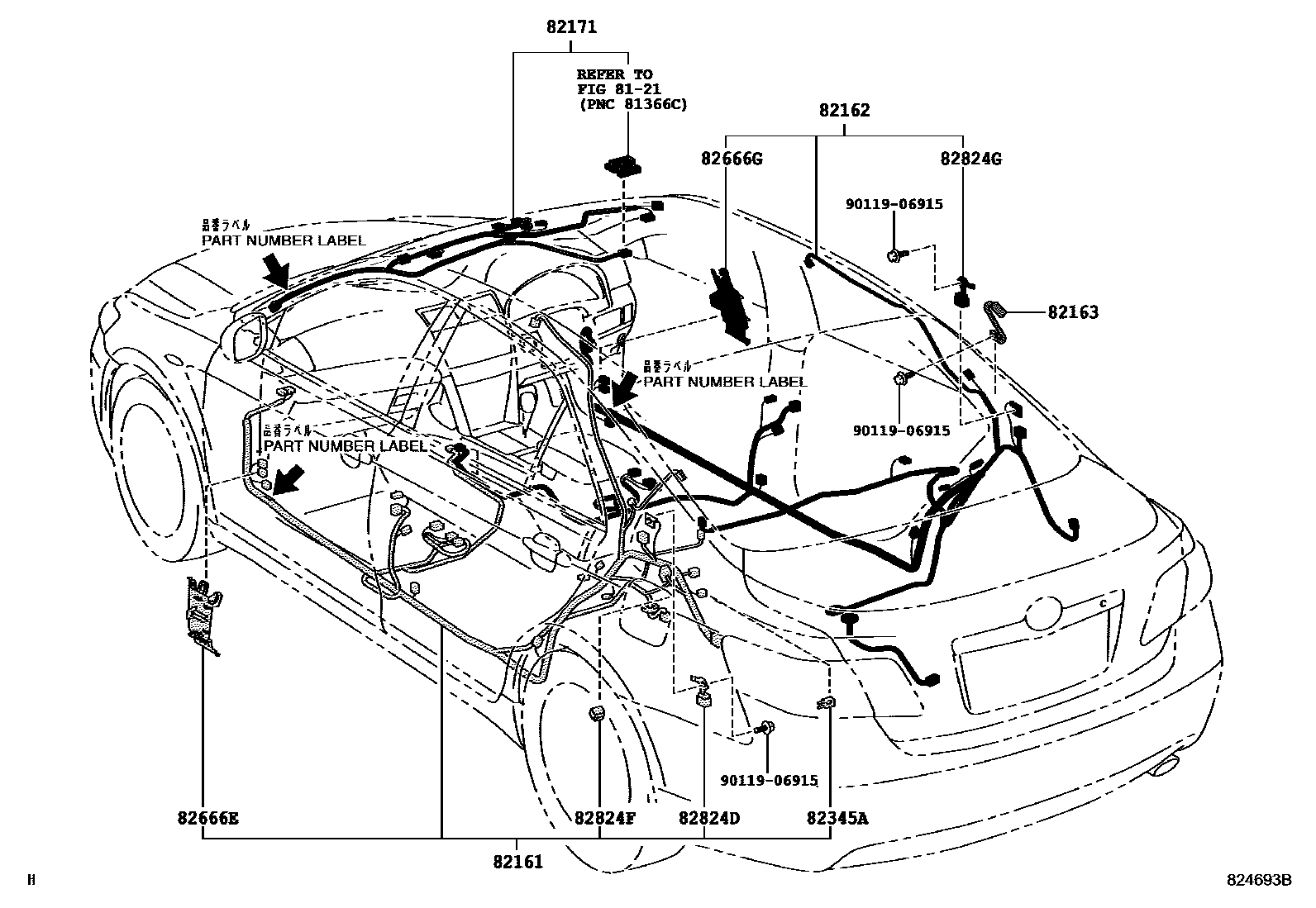

| 82161 | floor wiring harness | 82161-06J90 · 82161-06K00 · 82161-06K10 · 82161-06L70 · 82161-06L80 · 82161-06L90 · 82161-06M00 · 82161-33D50 · 82161-33D60 · 82161-33D70 · 82161-33D80 · 82161-33D90 · 82161-33E00 · 82161-33E10 · 82161-33E20 · 82161-33G30 · 82161-33G40 · 82161-33J00 · 82161-33J10 · 82161-33J40 · 82161-33J50 · 82161-33J60 · 82161-33J70 · 82161-33J80 · 82161-33J90 · 82161-33K00 |
| 82162 | Floor wiring harness No. 2 | 82162-06A70 · 82162-06A90 · 82162-06B00 · 82162-06B10 · 82162-06D80 · 82162-06D90 · 82162-06E00 · 82162-06E10 · 82162-06E20 · 82162-06E21 · 82162-06E30 · 82162-33D10 · 82162-33D20 · 82162-33D30 · 82162-33D40 · 82162-33D50 · 82162-33D60 · 82162-33D70 · 82162-33D80 · 82162-33D90 · 82162-33E00 · 82162-33E10 · 82162-33E20 · 82162-33K80 · 82162-33K90 · 82162-33L40 · 82162-33L50 · 82162-33L70 · 82162-33L71 · 82162-33L80 · 82162-33L90 · 82162-33M00 · 82162-33M10 · 82162-33M20 · 82162-33M21 · 82162-33M30 · 82162-33N20 · 82162-33N30 |
| 82163 | Floor wiring harness No. 3 | 82163-06160 · 82163-33090 |
| 82171 | Roof No. 1 wiring harness | 82171-06B30 · 82171-06E10 · 82171-33A60 · 82171-33A80 · 82171-33D20 · 82171-33D50 |
| 82181 | Luggage No. 1 wiring harness | 82181-06430 · 82181-06440 · 82181-33180 · 82181-33330 · 82181-33340 · 82181-33360 |
| 82182 | Luggage No. 2 wiring harness | 82182-06150 · 82182-33120 |

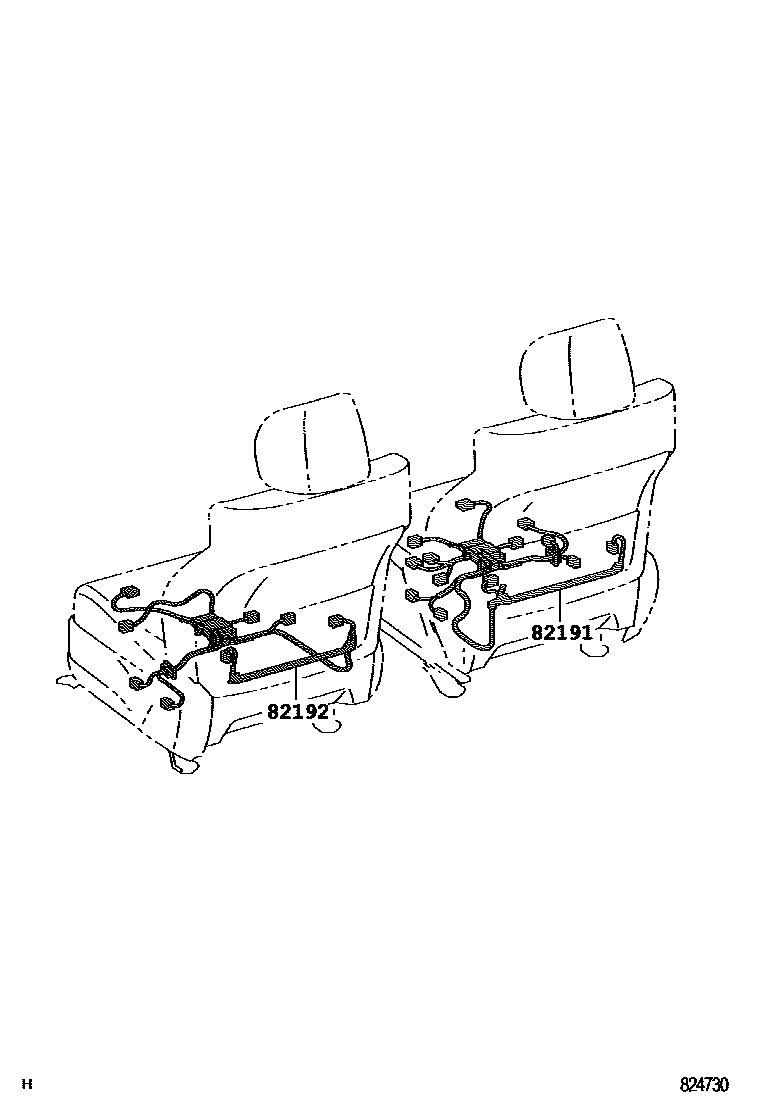

| 82191 | Front right seat wiring harness | 82191-33320 · 82191-33340 · 82191-33350 · 82191-33480 · 82191-33500 · 82191-33510 |
| 82192 | Front left seat wiring harness | 82192-33290 · 82192-33350 · 82192-33360 · 82192-33440 · 82192-33450 · 82192-33460 |
| 82219A | sensor harness | 82219-41010 |
| 82345A | diode | 82345-32010 |
| 82345B | diode | 82345-32010 |
| 82661D | No. 1 relay box side cover | 82661-33010 |
| 82666A | Connector holder No. 2 | 82666-33300 · 82666-33330 |
| 82666B | No. 3 connector holder | 82666-33310 · 82666-33340 |
| 82666C | No. 4 connector holder | 82666-33320 · 82666-33350 |
| 82666D | No. 5 connector holder | 82666-33380 |
| 82666E | No. 6 connector holder | 82666-33360 |
| 82666F | No. 7 connector holder | 82666-60220 |
| 82666G | No. 8 connector holder | 82666-33370 |
| 82670 | No. 1 junction box assembly | 82671-33070 |
| 82671 | junction box | 82671-33080 |
| 82671L | No. 4 junction box | 82671-30340 |
| 82673 | Junction box bracket | 82673-33040 |
| 82712A | Wire harness bracket | 82712-33121 |
| 82821A | Connector cover | 82821-33250 |
| 82823S | BOUCHON, BORNE DEMARREUR | 82823-12090 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22080 |
| 82824 | Harness connector | 82824-48020 · 82824-52280 |
| 82824D | Harness connector | 82824-48070 |
| 82824E | Harness connector | 82824-48020 |
| 82824F | Harness connector | 82824-30220 |
| 82824G | Harness connector | 82824-48070 · 82824-48110 |
| 82824H | Harness connector | 82824-20110 |
| 82824J | Harness connector | 82824-42200 |
| 82824K | Harness connector | 82824-42210 |
| 82824M | Harness connector | 82824-12210 |
| 82824N | Harness connector | 82824-48080 |
| 82824P | Harness connector | 82824-33250 |
| 82824S | Harness connector | 82824-50110 |
| 82824T | Harness connector | 82824-42180 · 82824-42190 |
| 82824W | Harness connector | 82824-30170 |
| 82824X | Harness connector | 82824-33300 |
| 82825L | Harness connector | 82824-42200 · 82824-42210 |
| 82825M | Harness connector | 82824-33240 |
