Toyota CAMRY Engine Oil Pump — Figure 1501

Toyota CAMRY EPC diagram 1501, Engine Oil Pump, with 2 images and 13 PNC and OE references.

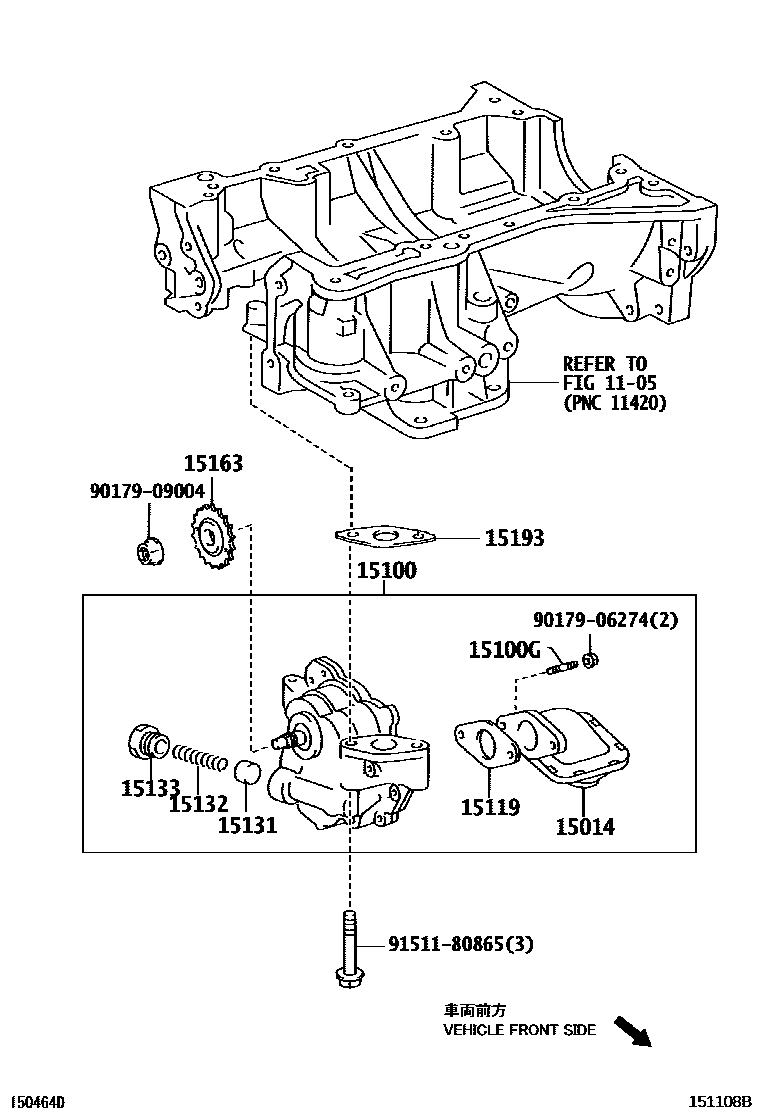

Toyota CAMRY Engine Oil Pump EPC diagram — 151108B
Engine Oil Pump — 151108B (200601 – 999999)

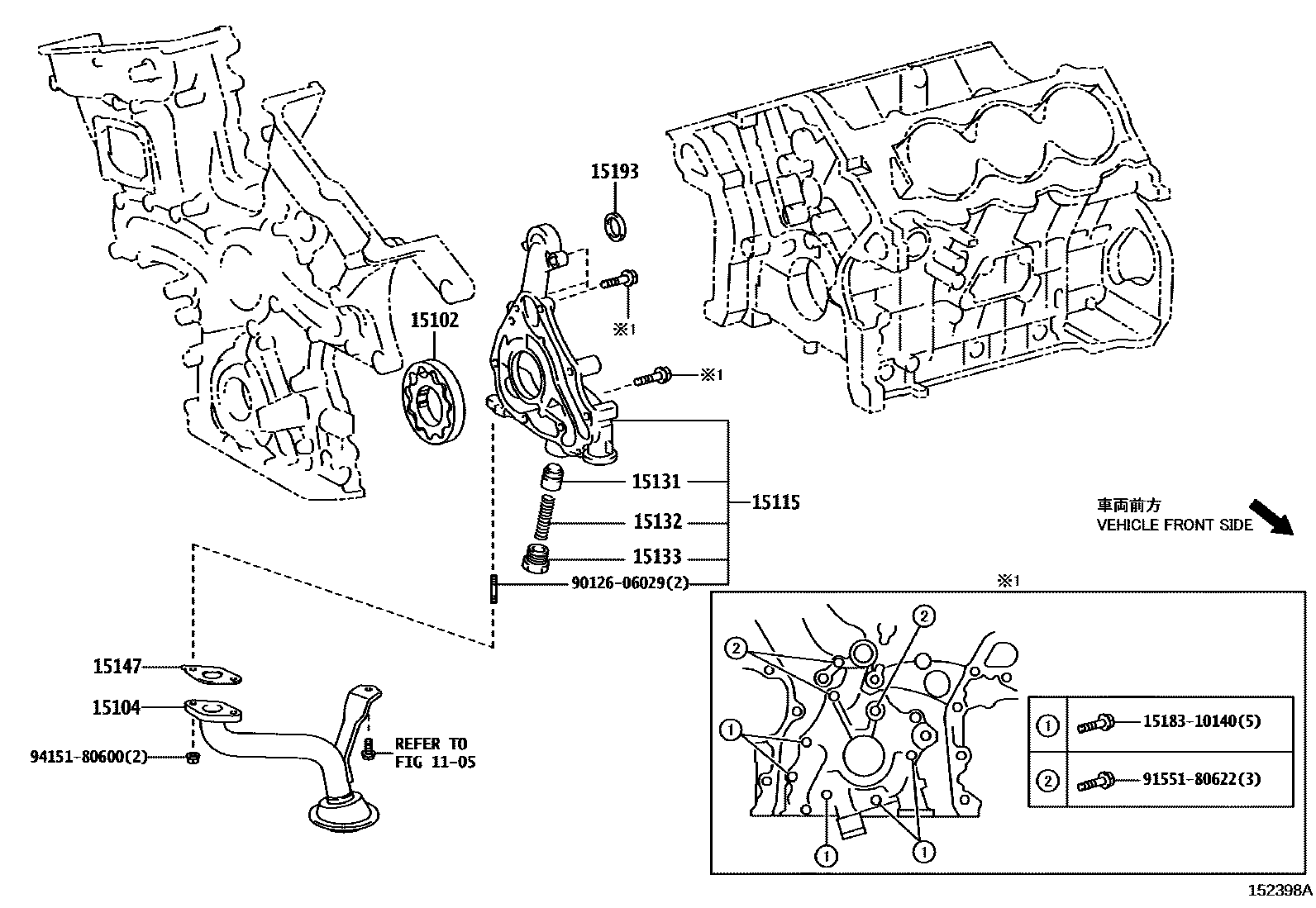

Toyota CAMRY Engine Oil Pump EPC diagram — 152398A
Engine Oil Pump — 152398A (200601 – 999999)

PNC and OE references

PNCPart nameOE numbers
15014Oil pump filter assembly15014-28020
15100Oil pump assembly15100-28020
15100GStud bolt (for oil pump)15183-28020
15102Oil pump rotor assembly15103-31050
15104Oil filter sub-assembly15104-31120
15115oil pump cover15115-31040
15119Oil pump cover gasket15119-28020
15131Oil pump pressure reducing valve15131-17010 · 15131-46040
15132Oil pump pressure reducing valve spring15132-46020
15133PLUG, OIL PUMP RELIEF VALVE15133-28020
15147Oil filter gasket15147-31060
15163Oil pump drive shaft gear15163-28010
15193oil pump gasket15193-28010 · 15193-31020
