Toyota CAMRY 线束和卡夹 — Figure 8202

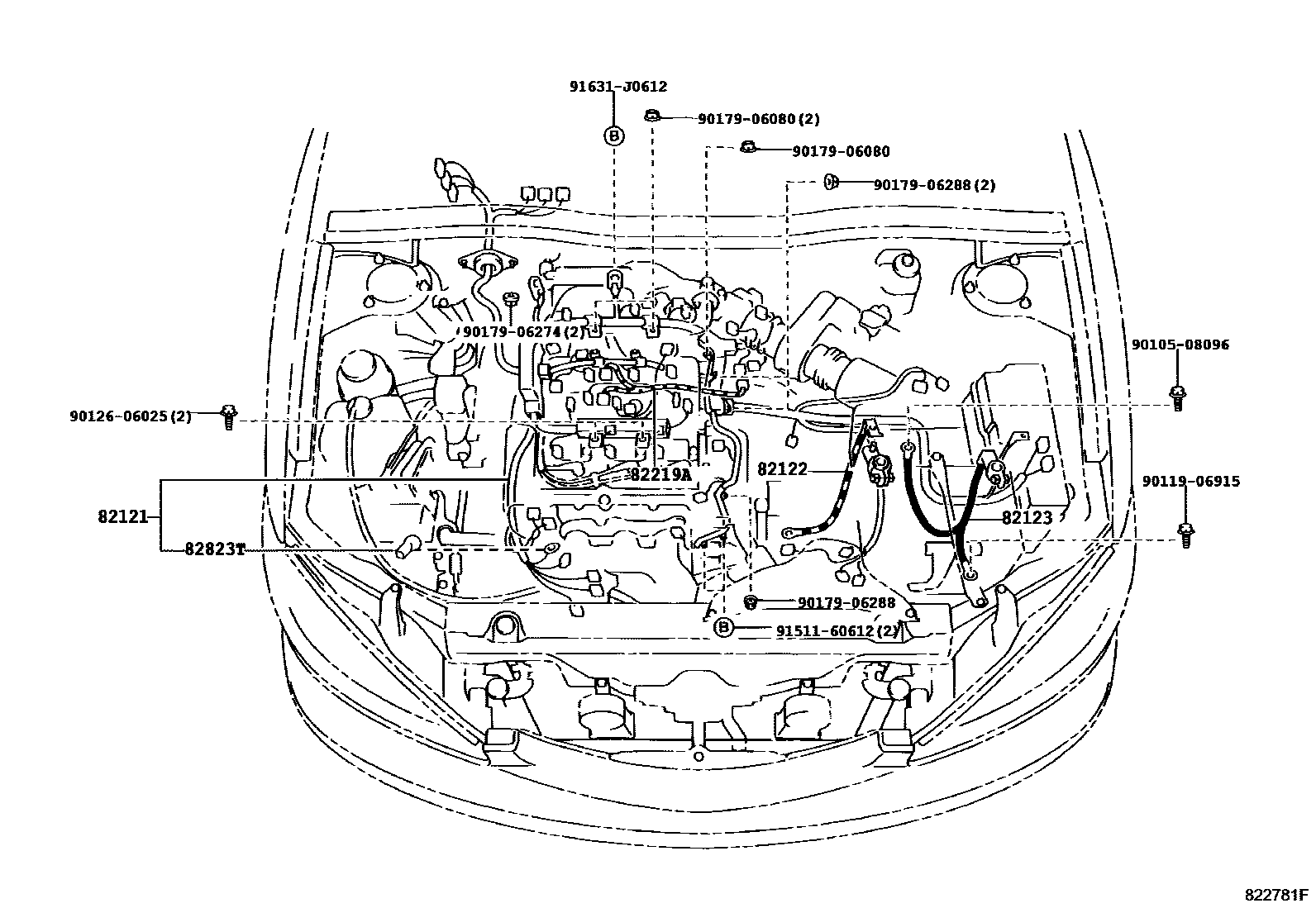

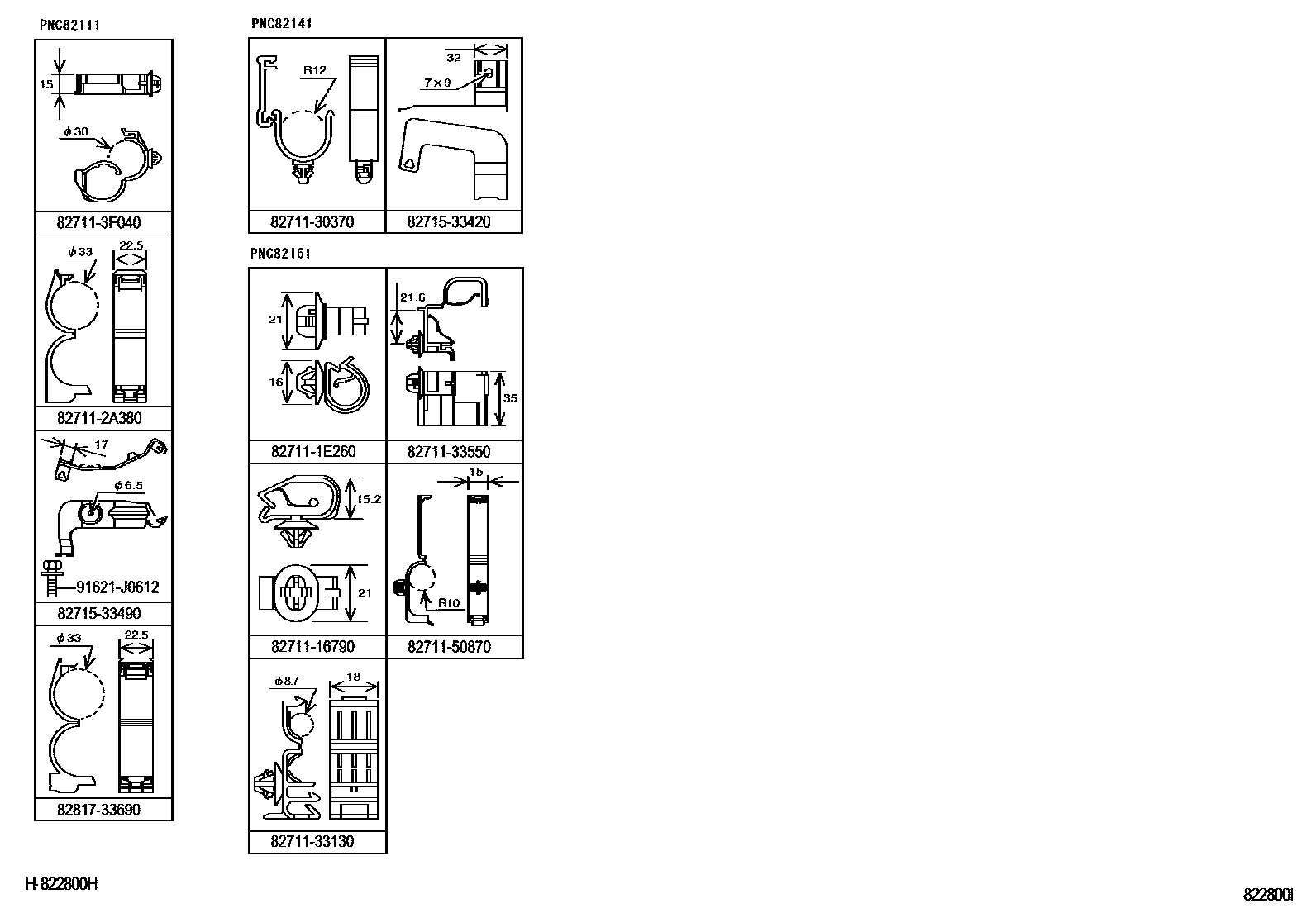

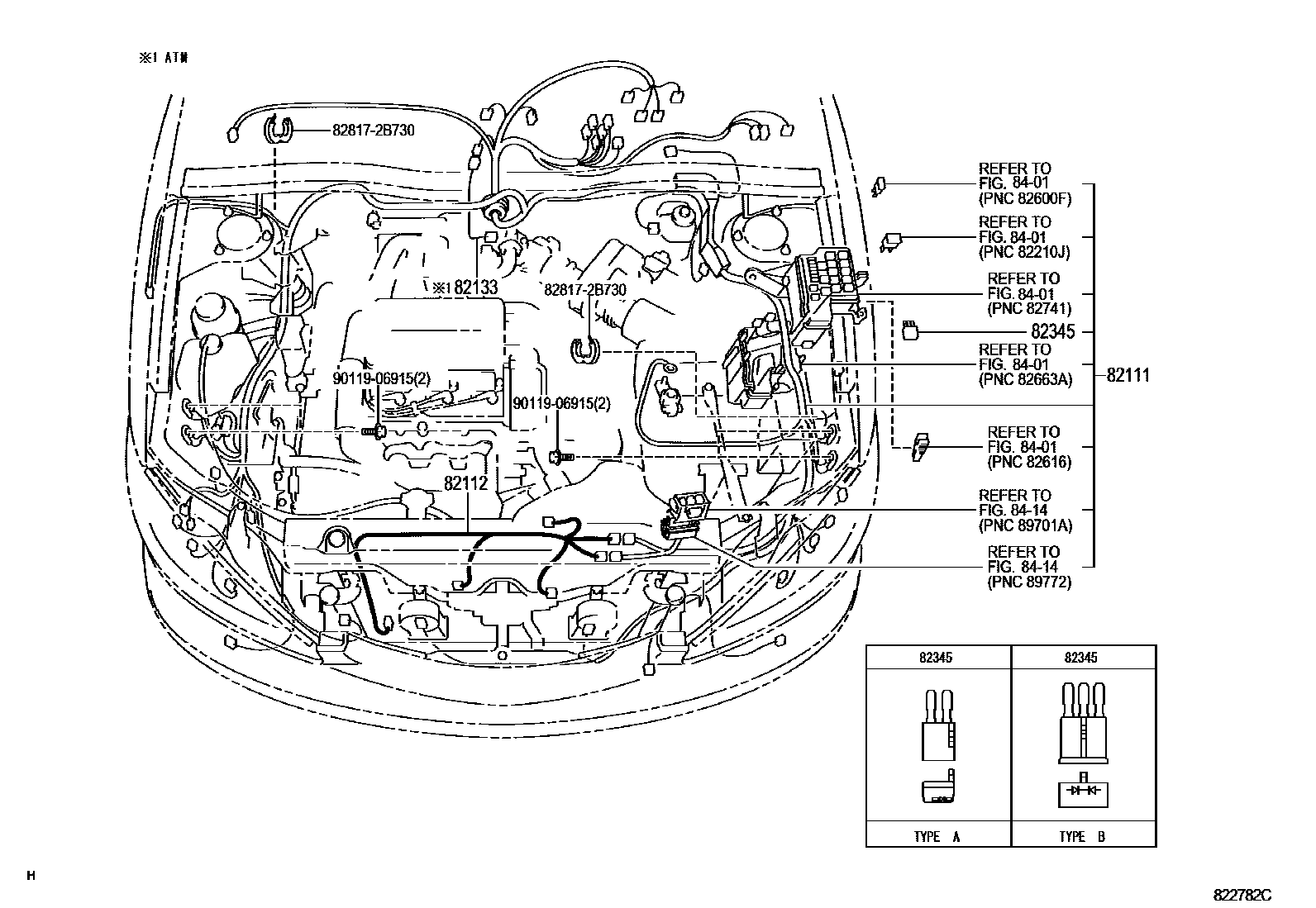

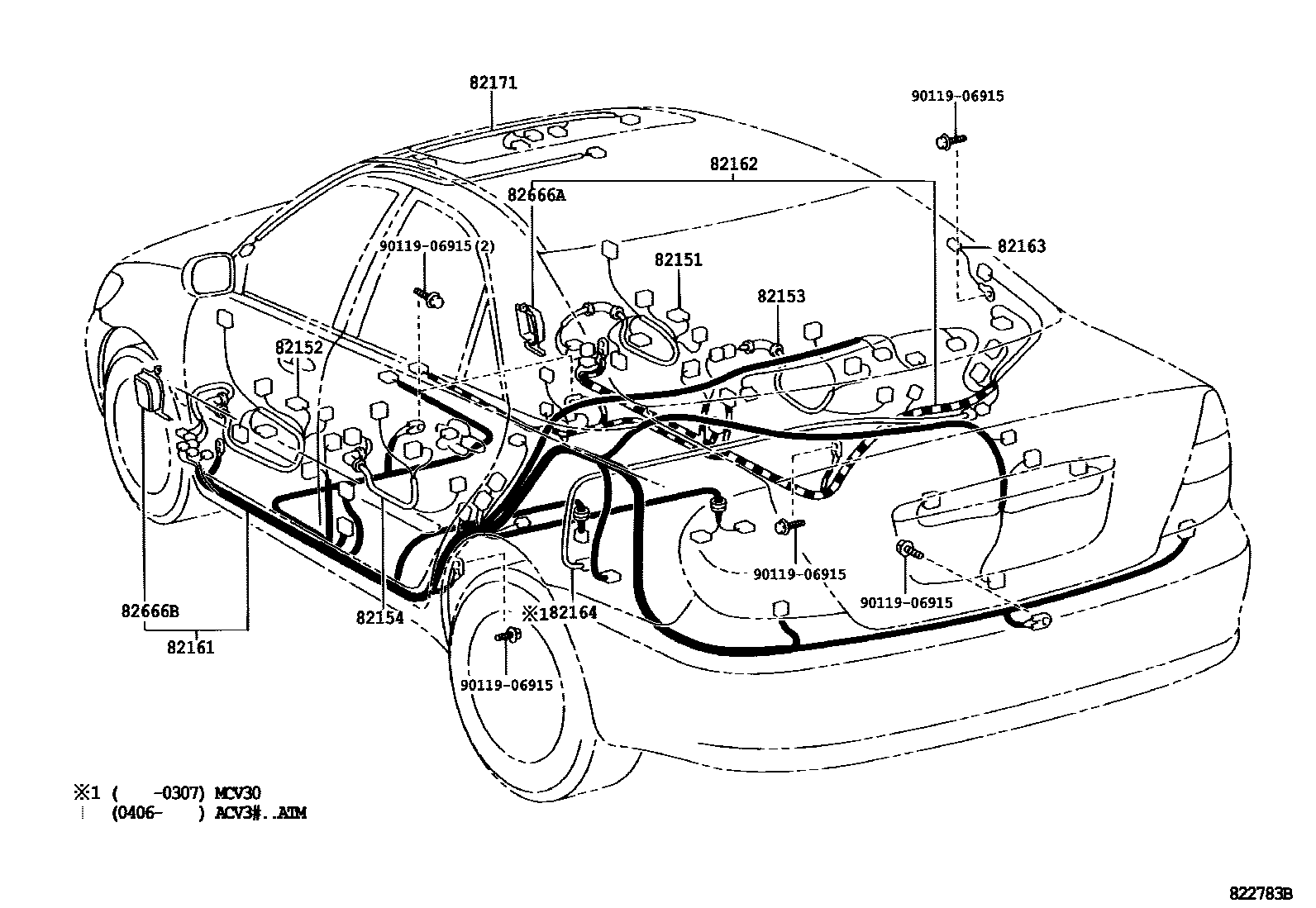

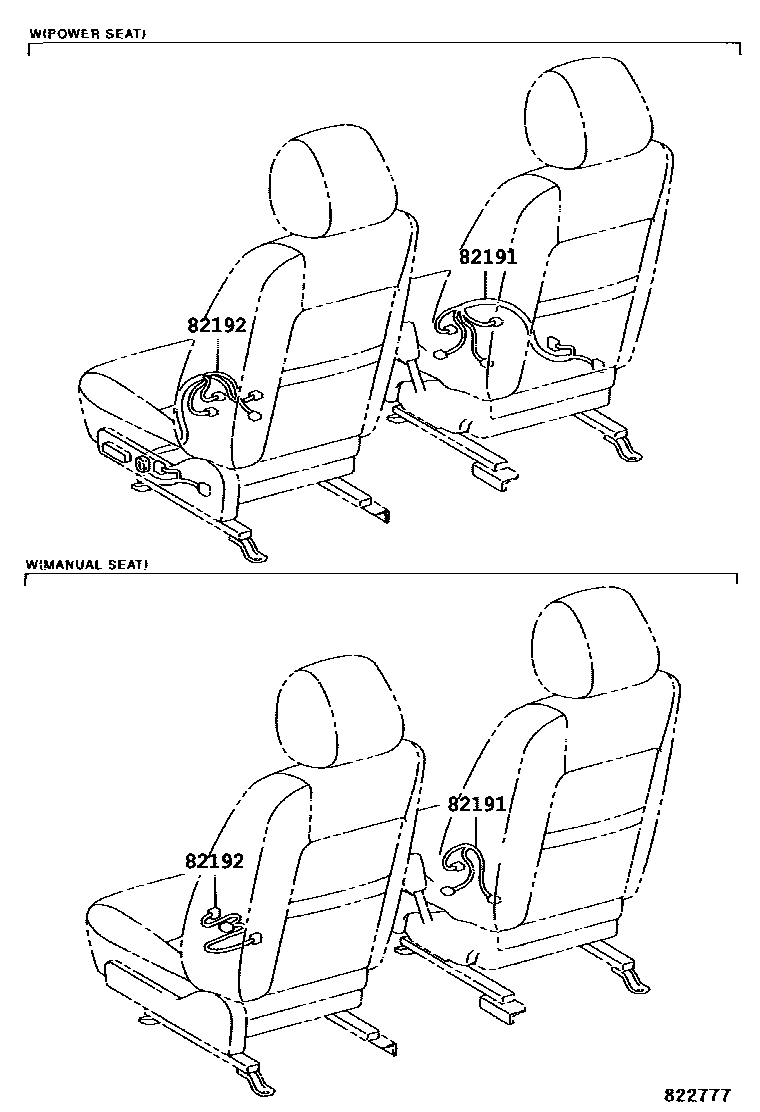

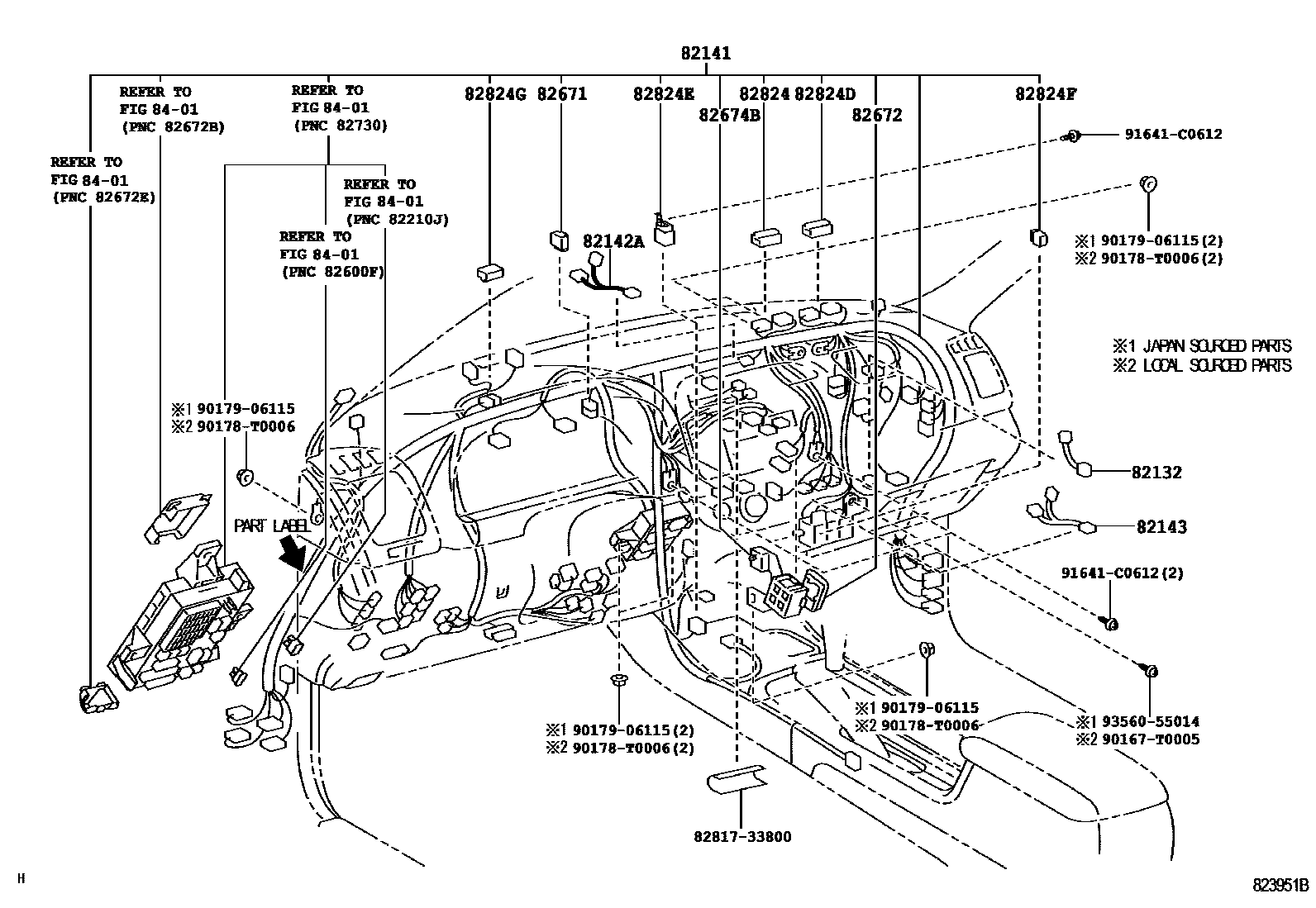

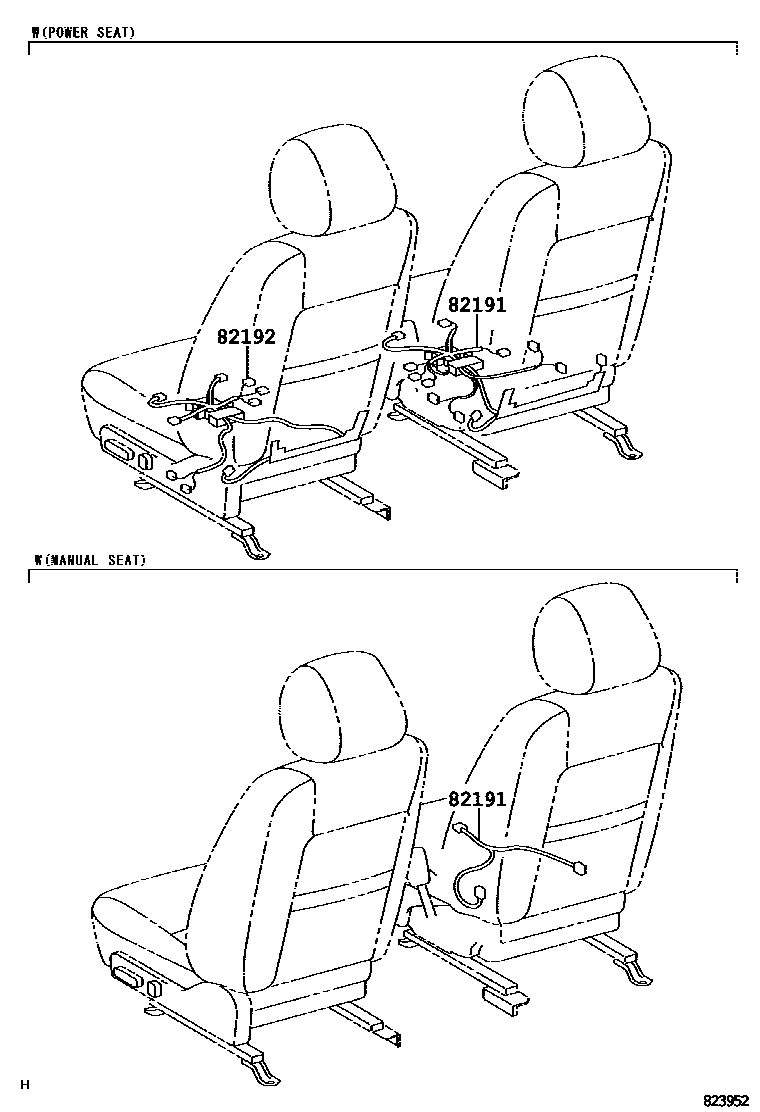

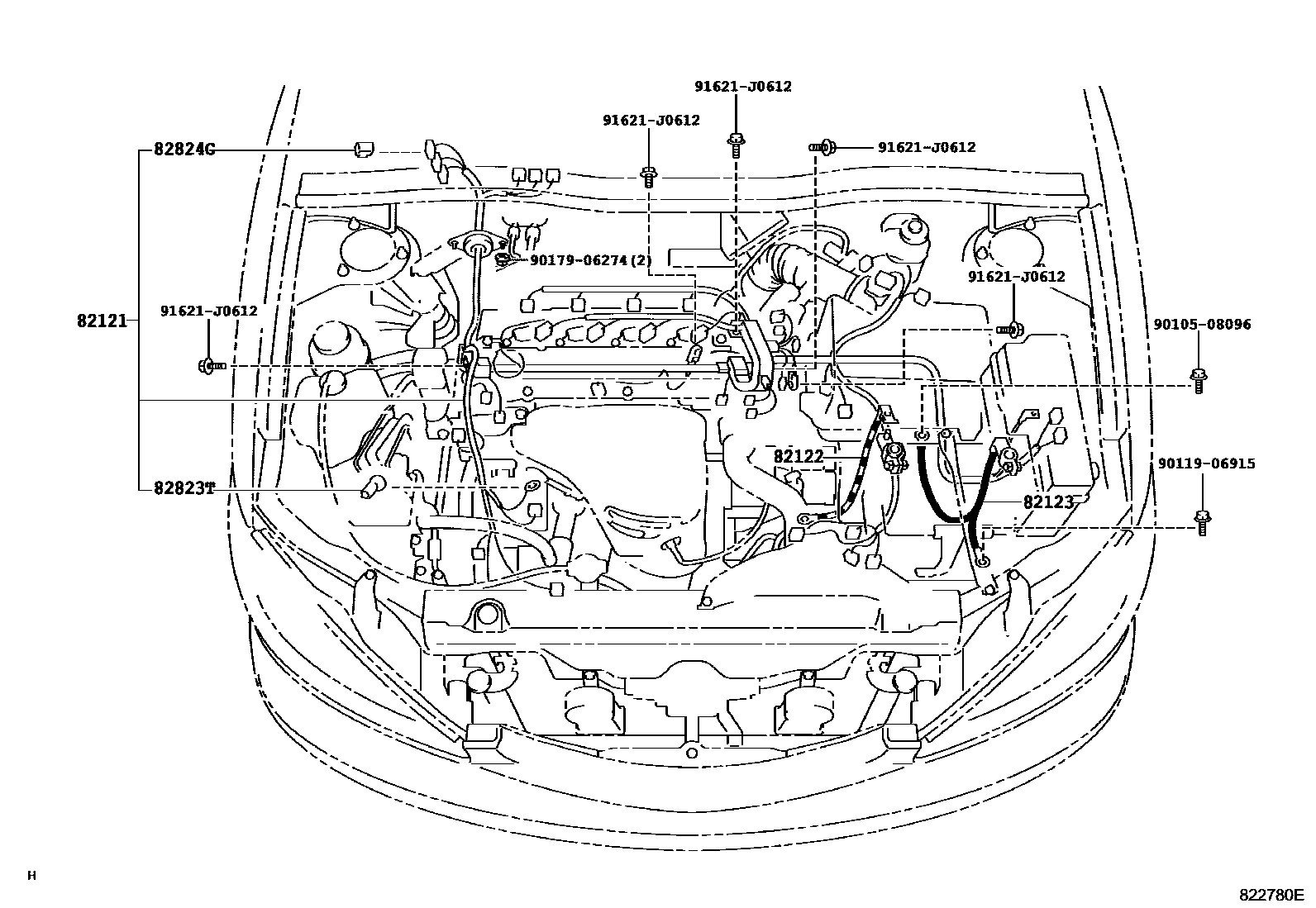

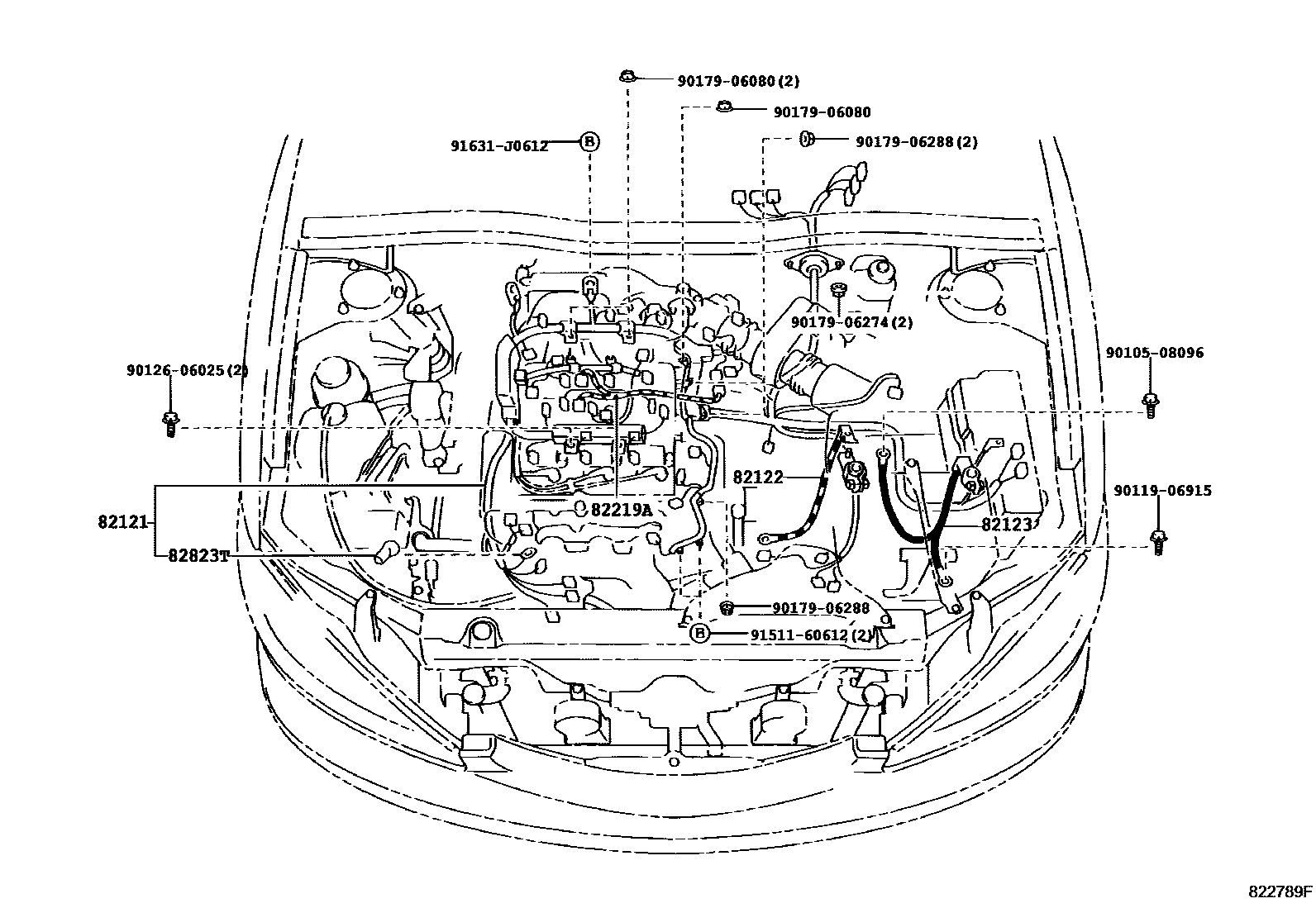

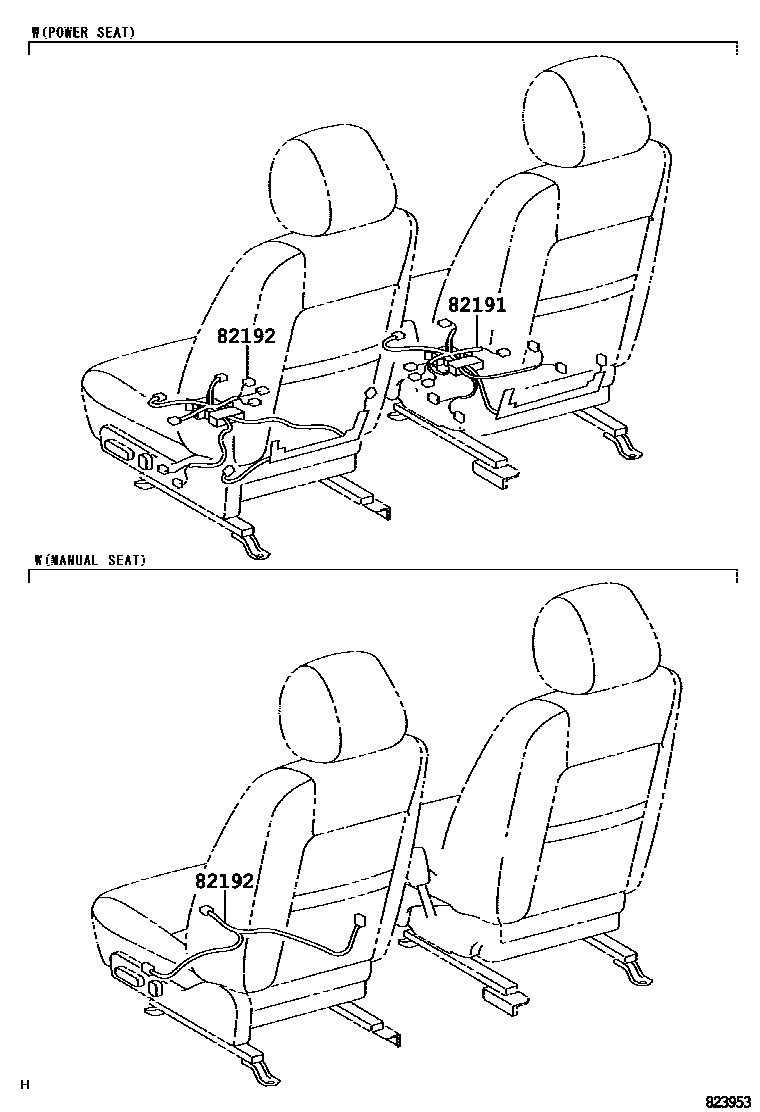

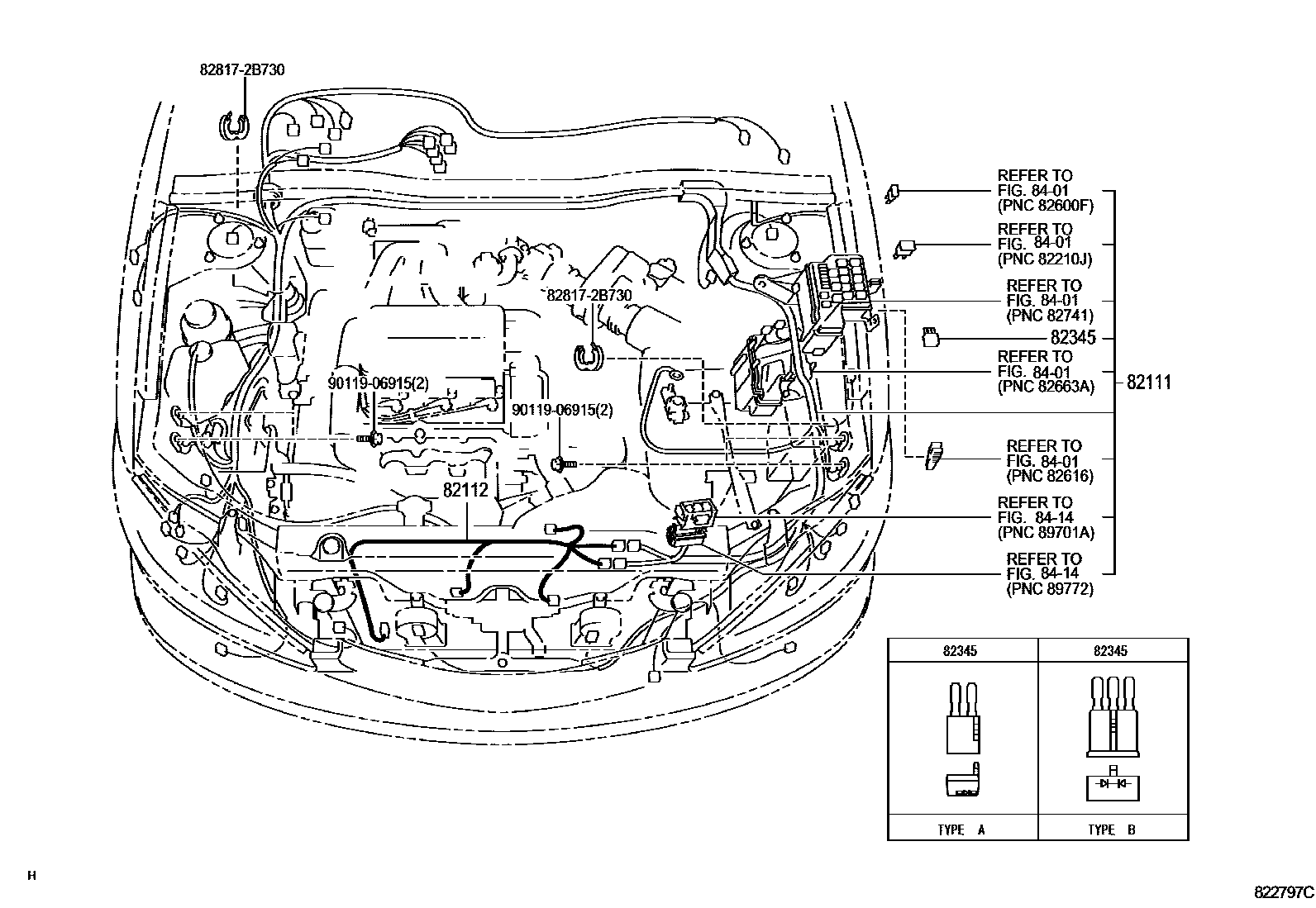

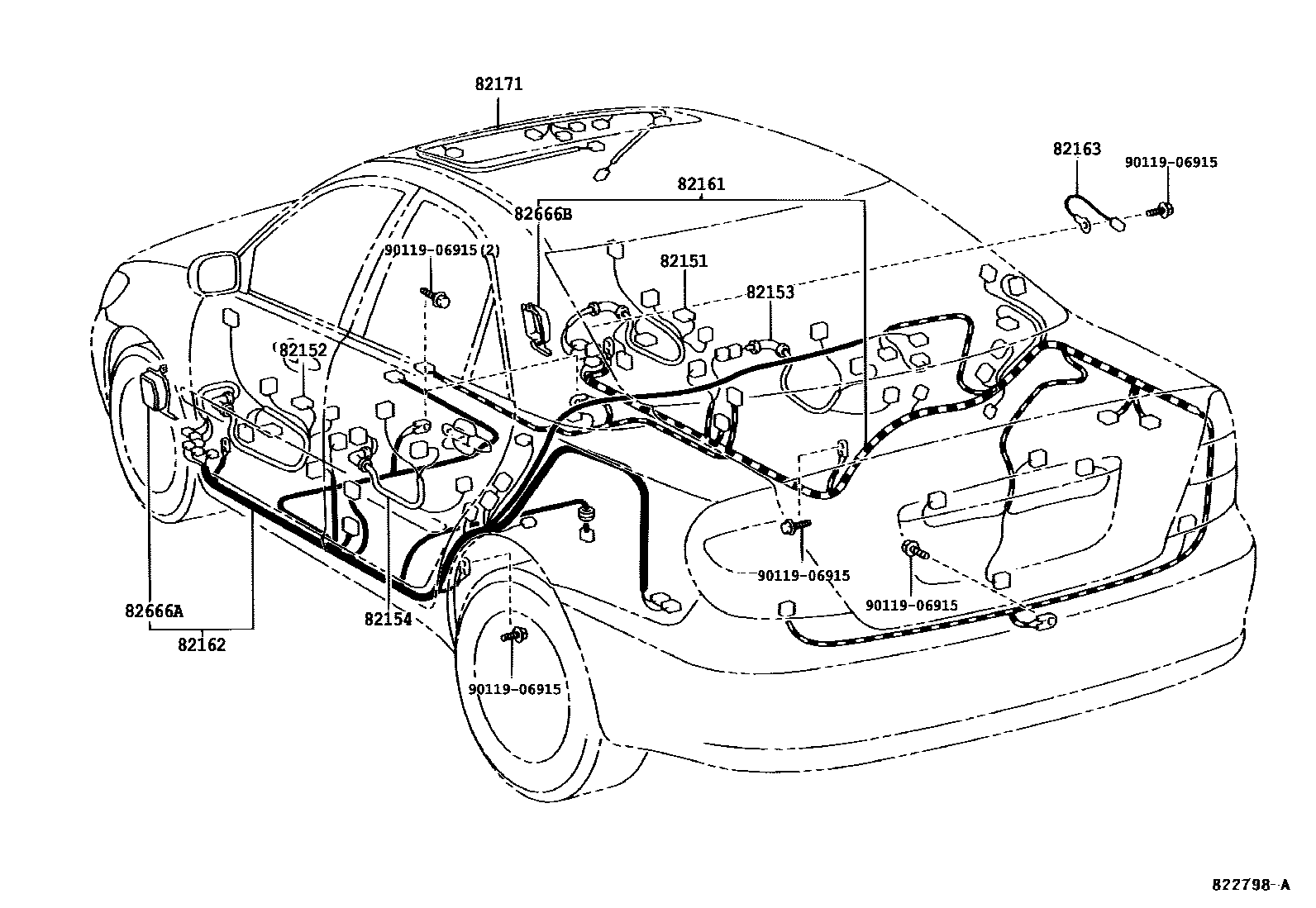

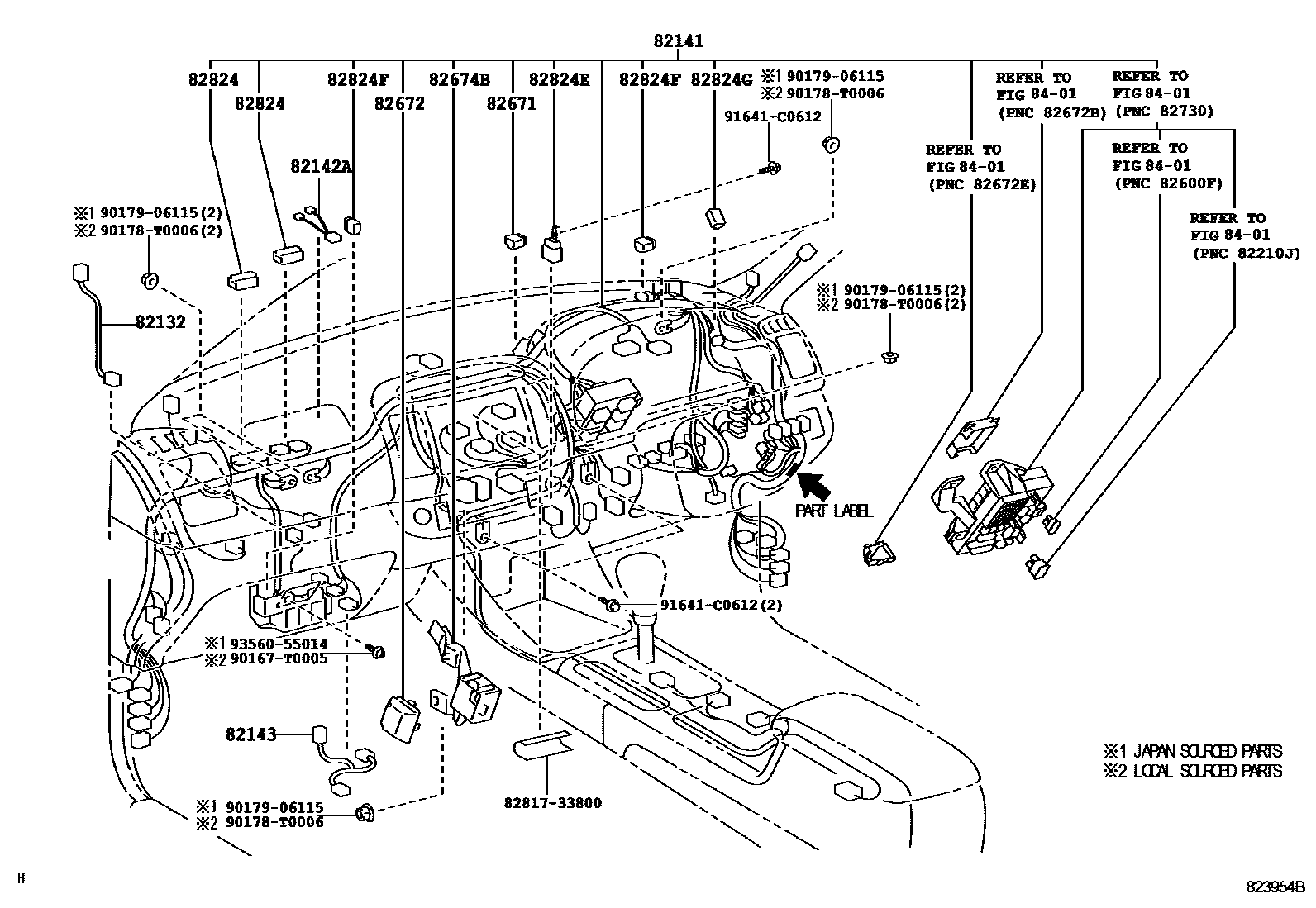

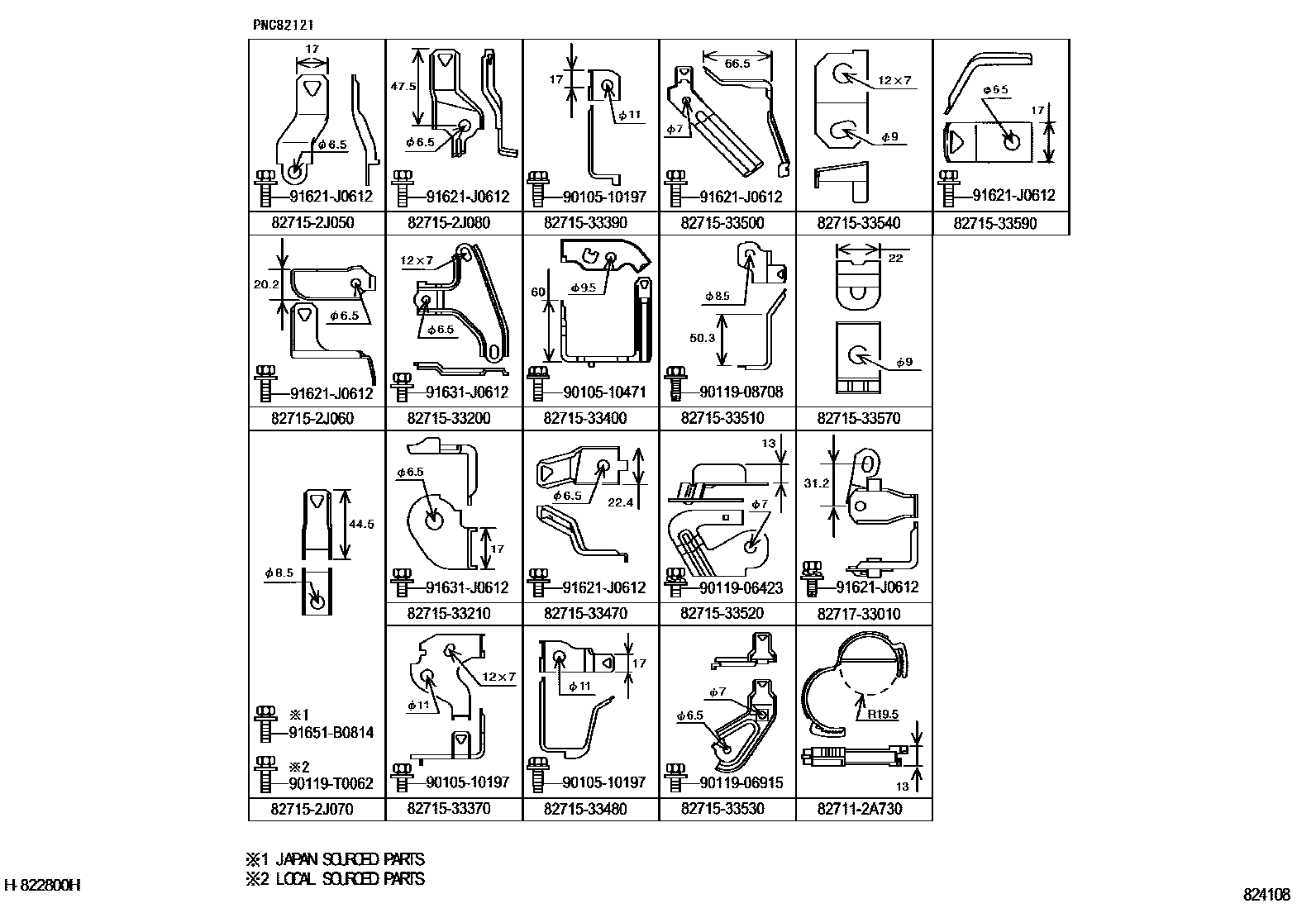

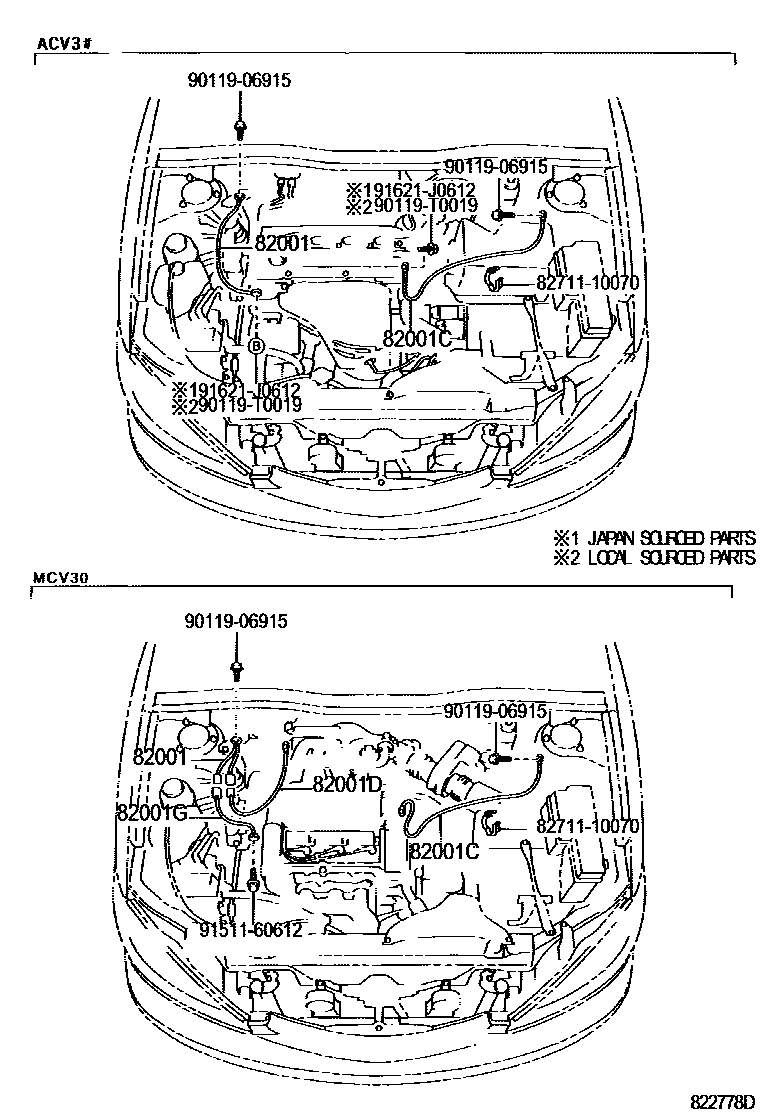

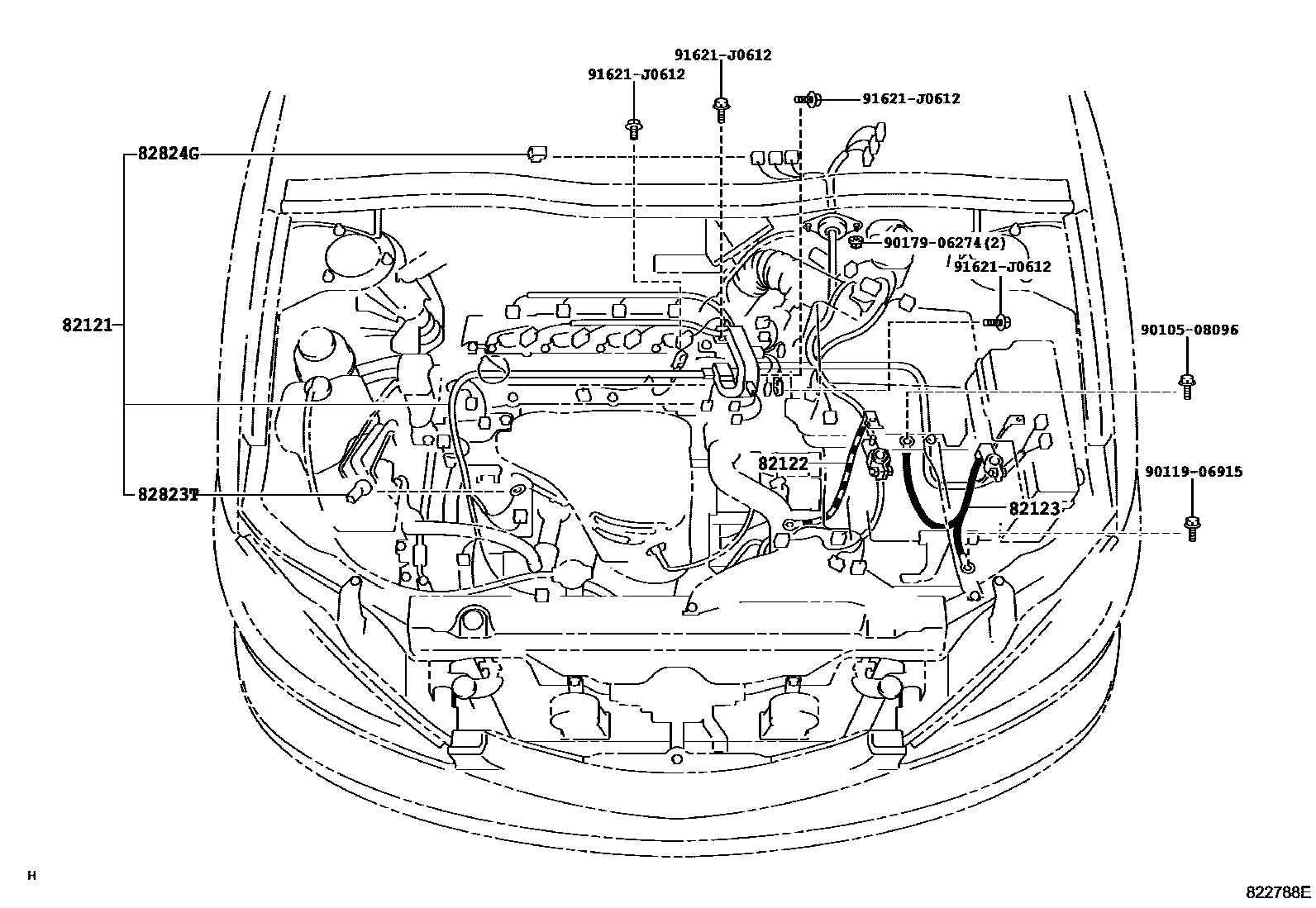

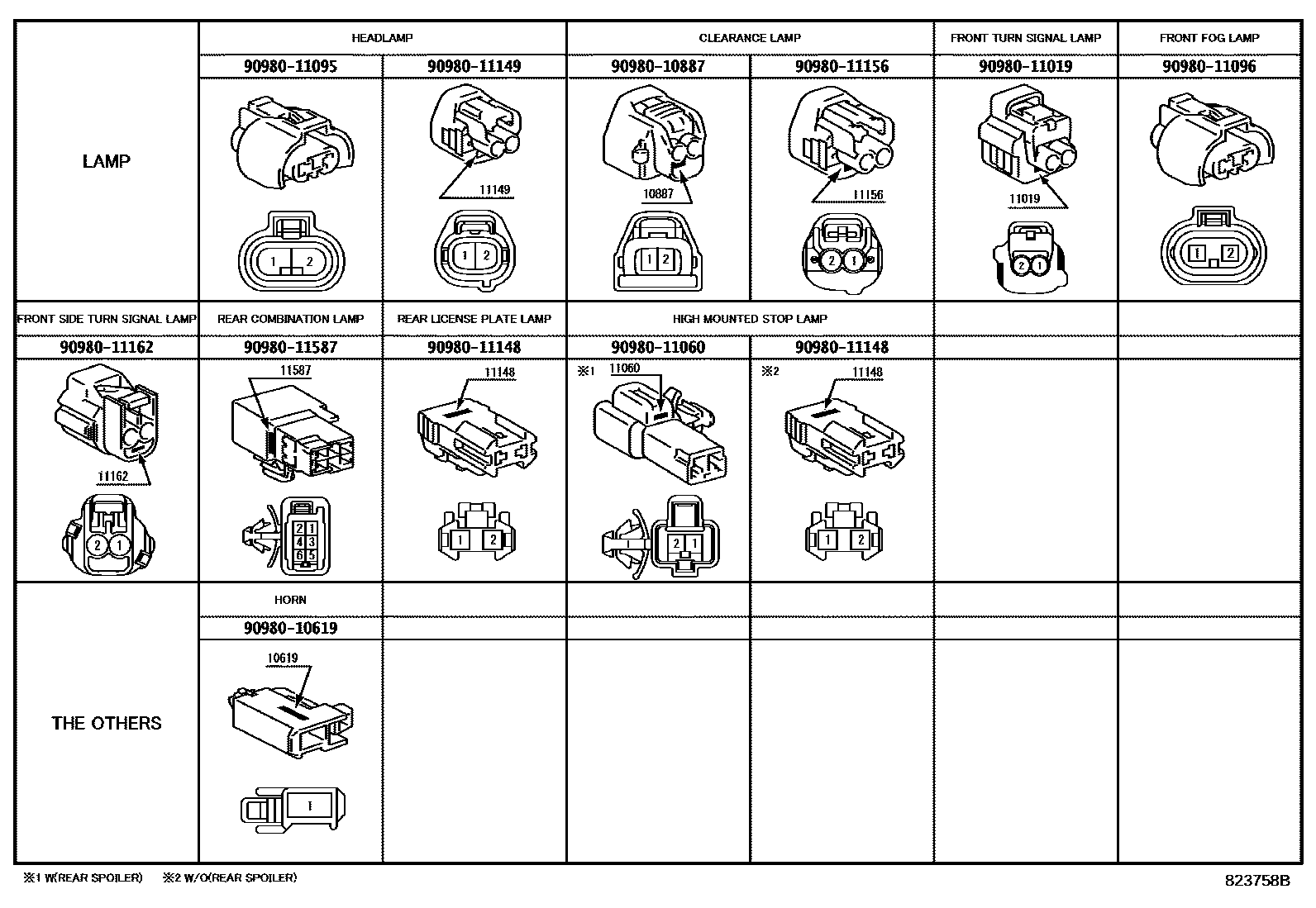

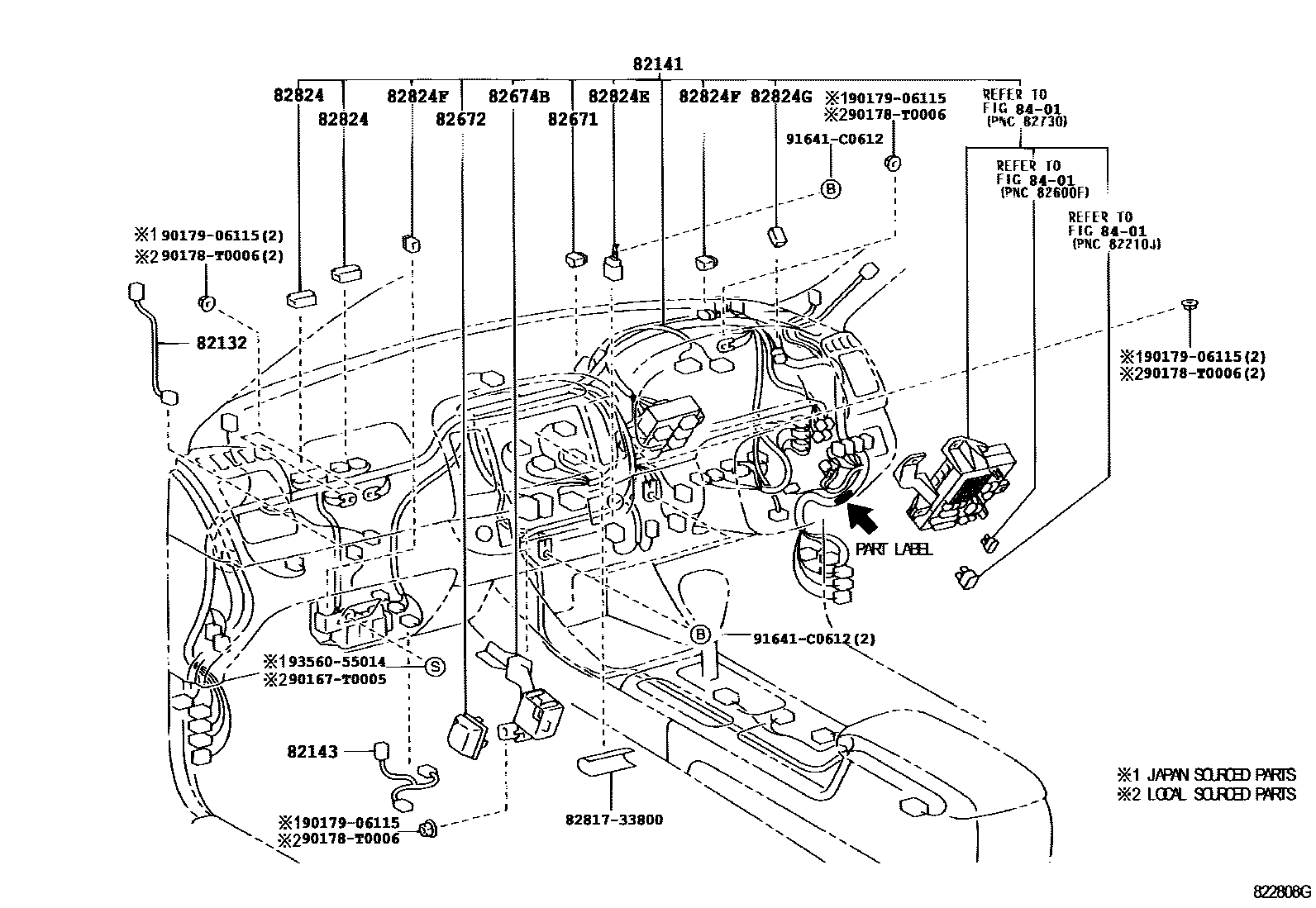

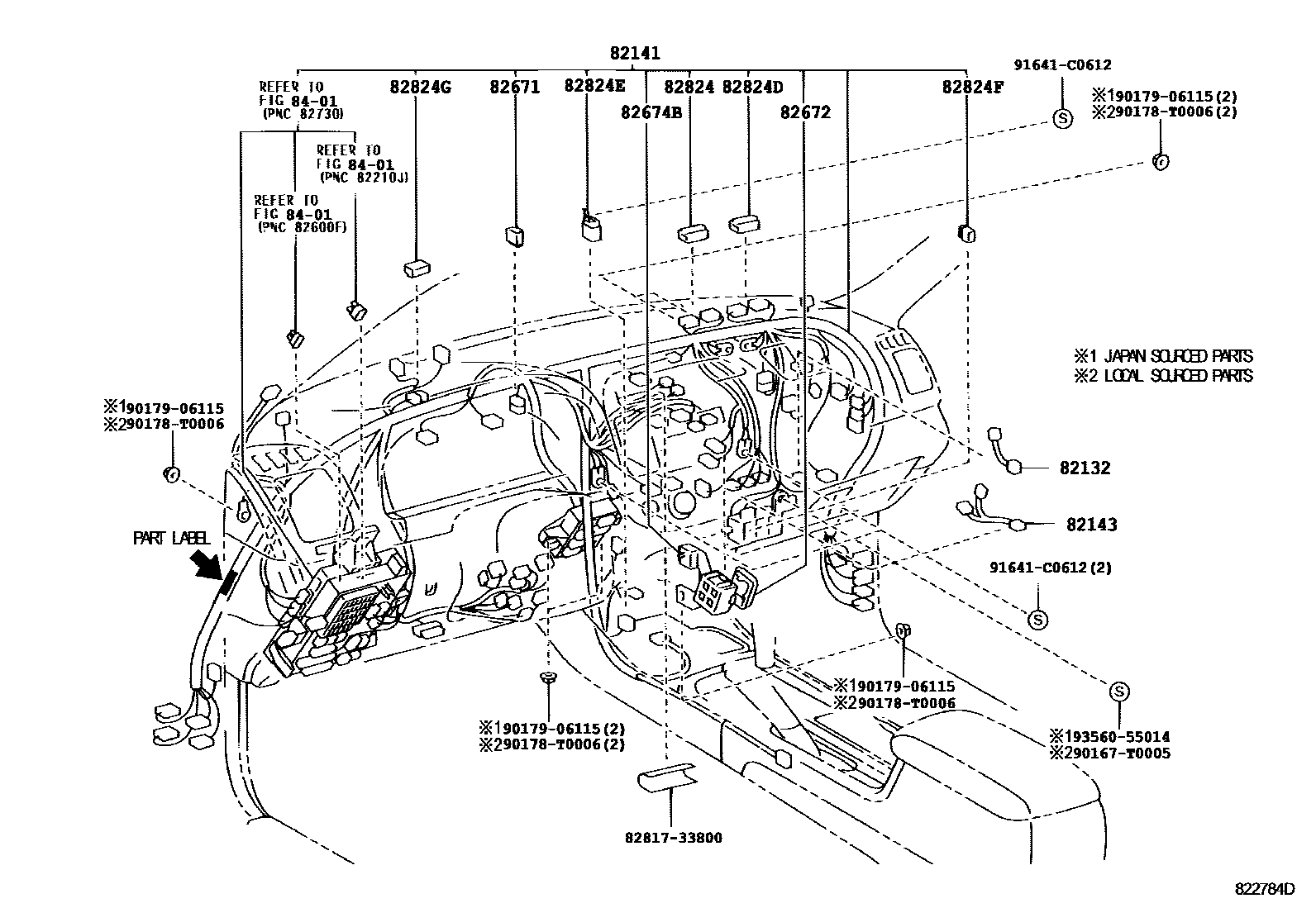

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 19 images and 38 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07346 · 90980-07410 · 90980-07427 |
| 82001C | Connection cable No. 2 | 90980-07400 |
| 82001D | Connection cable No. 3 | 90980-07347 |
| 82001G | No. 4 connecting cable | 90980-07287 |
| 82111 | Engine room main wiring harness | 82111-33B90 · 82111-33C10 · 82111-33C30 · 82111-33C40 · 82111-33C50 · 82111-33C60 · 82111-3Y030 · 82111-3Y031 · 82111-3Y040 · 82111-3Y041 · 82111-3Y050 · 82111-3Y051 · 82111-3Y060 · 82111-3Y061 · 82111-3Y070 · 82111-3Y071 · 82111-3Y080 · 82111-3Y081 · 82111-3Y090 · 82111-3Y091 · 82111-3Y100 · 82111-3Y101 |
| 82112 | Engine room wiring harness No. 2 | 82112-33020 · 82112-33040 |
| 82121 | Engine wiring harness | 82121-3T790 · 82121-3T791 · 82121-3T792 · 82121-3T800 · 82121-3T801 · 82121-3T802 · 82121-3T810 · 82121-3T811 · 82121-3T812 · 82121-3T830 · 82121-3T831 · 82121-3T832 · 82121-3T850 · 82121-3T851 · 82121-3T852 · 82121-3T870 · 82121-3T871 · 82121-3T872 · 82121-3T890 · 82121-3T891 · 82121-3Y010 · 82121-3Y011 |
| 82122 | Engine No. 2 wiring harness | 82122-33050 |
| 82123 | Engine No. 3 wiring harness | 82123-33030 · 82123-33050 |
| 82132 | Front No. 2 wiring harness | 82132-33010 |
| 82133 | Front No. 3 wiring harness | 82133-33010 |
| 82141 | Dashboard wiring harness | 82141-33B60 · 82141-33B70 · 82141-33B80 · 82141-33B90 · 82141-33C40 · 82141-33C50 · 82141-33C60 · 82141-33C70 · 82141-33D20 · 82141-33D30 · 82141-33G10 · 82141-33G20 · 82141-33G30 · 82141-33G40 · 82141-33G50 · 82141-33G60 · 82141-33G70 · 82141-33G80 · 82141-33G90 · 82141-3Y040 · 82141-3Y041 · 82141-3Y060 · 82141-3Y061 · 82141-3Y070 · 82141-3Y071 · 82141-3Y080 · 82141-3Y081 · 82141-3Y090 · 82141-3Y091 · 82141-3Y100 · 82141-3Y101 · 82141-3Y110 · 82141-3Y111 · 82141-3Y130 · 82141-3Y131 · 82141-3Y140 · 82141-3Y141 · 82141-3Y150 · 82141-3Y151 · 82141-3Y160 · 82141-3Y161 · 82141-3Y180 · 82141-3Y190 · 82141-3Y191 · 82141-3Y250 · 82141-3Y260 · 82141-3Y261 · 82141-3Y280 · 82141-3Y281 · 82141-3Y290 · 82141-3Y291 · 82141-3Y740 |
| 82142A | Instrument panel wiring harness No. 2 | 82142-33120 |
| 82143 | Instrument panel wiring harness No. 3 | 82143-33050 · 82143-33060 |
| 82151 | Right front door wiring harness | 82151-3T060 · 82151-3T080 · 82151-3T100 |
| 82152 | Left front door wiring harness | 82152-3T170 · 82152-3T190 · 82152-3T210 |
| 82153 | Rear door wiring harness No. 1 | 82153-33210 · 82153-33220 |
| 82154 | Rear door wiring harness No. 2 | 82154-33100 · 82154-33150 |
| 82161 | floor wiring harness | 82161-33A30 · 82161-33A50 · 82161-33C40 · 82161-33C50 · 82161-33C70 · 82161-33C80 · 82161-3Y800 · 82161-3Y801 · 82161-3Y810 · 82161-3Y811 · 82161-3Y820 · 82161-3Y830 · 82161-3Y880 · 82161-3Y890 · 82199-33010 · 82199-33020 |
| 82162 | Floor wiring harness No. 2 | 82162-33A00 · 82162-33A10 · 82162-33A20 · 82162-33A30 · 82162-33B30 · 82162-33B40 · 82162-33B50 · 82162-33B60 · 82162-33B70 · 82162-33B80 · 82162-3Y280 · 82162-3Y281 · 82162-3Y290 · 82162-3Y291 · 82162-3Y300 · 82162-3Y301 · 82162-3Y310 · 82162-3Y311 |
| 82163 | Floor wiring harness No. 3 | 82163-33060 · 82163-33070 |
| 82164 | Frame wiring harness set | 82164-33040 |
| 82171 | Roof No. 1 wiring harness | 82171-33730 · 82171-33760 · 82171-33780 · 82171-33790 · 82171-33820 · 82171-33821 · 82171-33830 · 82171-33831 · 82171-33840 · 82171-33841 · 82171-33850 · 82171-33851 |
| 82191 | Front right seat wiring harness | 82191-33050 · 82191-33060 · 82191-33070 · 82191-33080 · 82191-33130 · 82191-33180 · 82191-33190 · 82191-33200 · 82191-33210 · 82191-33230 |
| 82192 | Front left seat wiring harness | 82192-33030 · 82192-33040 · 82192-33050 · 82192-33060 · 82192-33130 · 82192-33170 · 82192-33180 · 82192-33230 · 82192-33240 · 82192-33250 |
| 82219A | sensor harness | 82219-33030 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82666A | Connector holder No. 2 | 82666-33250 · 82666-33260 |
| 82666B | No. 3 connector holder | 82666-33250 · 82666-33260 |
| 82671 | junction box | 82671-30370 |
| 82672 | Junction box cover | 82672-33250 |
| 82674B | Junction box lower cover | 82674-33040 · 82674-33050 |
| 82823T | BOUCHON, BORNE ALTERNATEUR | 82823-22080 |
| 82824 | Harness connector | 82824-12210 |
| 82824D | Harness connector | 82824-12220 |
| 82824E | Harness connector | 82824-20130 |
| 82824F | Harness connector | 82824-30220 |
| 82824G | Harness connector | 82824-50110 |
