Toyota CAMRY 前翼子板挡泥板和前围板 — Figure 5304

Toyota CAMRY EPC diagram 5304, 前翼子板挡泥板和前围板, with 2 images and 40 PNC and OE references.

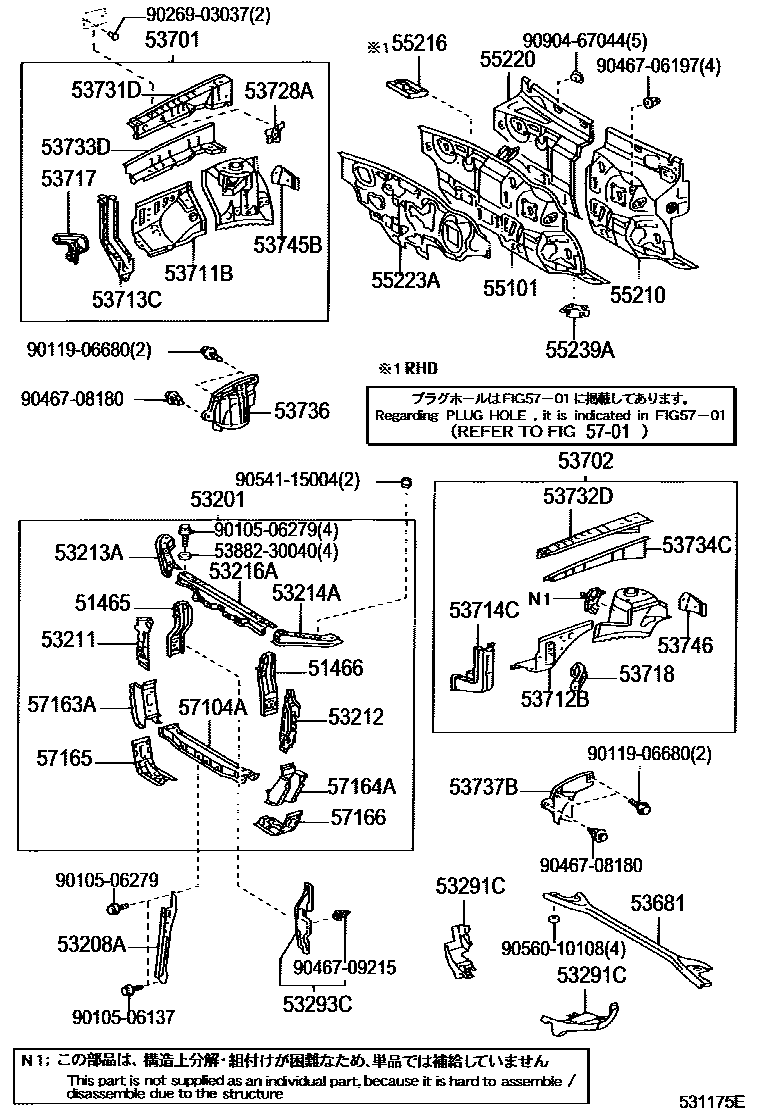

Toyota CAMRY 前翼子板挡泥板和前围板 EPC diagram — 531175E
前翼子板挡泥板和前围板 — 531175E (200108 – 200406)

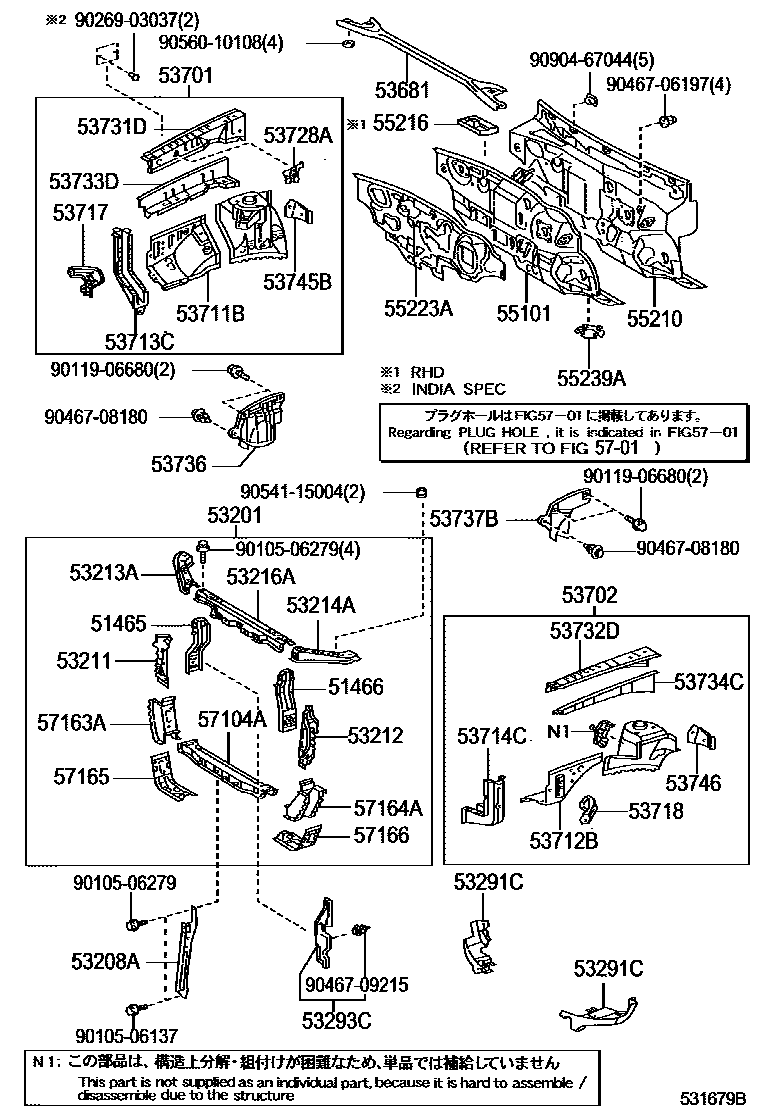

Toyota CAMRY 前翼子板挡泥板和前围板 EPC diagram — 531679B
前翼子板挡泥板和前围板 — 531679B (200406 – 999999)

PNC and OE references

PNCPart nameOE numbers
51465Radiator upper right bracket51465-33040
51466Radiator upper left bracket51466-33040
53201Radiator bracket sub-assembly53201-33905
53208AEngine cover lock bracket sub-assembly53215-33050
53211Radiator right side support53211-33070
53212Radiator left support53212-33070
53213ARadiator upper right bracket53213-33010
53214ARadiator upper left bracket53214-33010
53216ARadiator upper bracket53216-33120
53291CRadiator bracket to frame seal53291-33010 · 53292-33120
53293CRadiator right baffle53293-33020
53681Front suspension center upper bracket53681-33020
53701Right front fender fender sub-assembly53701-33130 · 53701-33131
53702Left front fender fender sub-assembly53702-33090
53711BRight front fender front fender53711-33060
53712BLeft front fender front fender53712-33030
53713CRight front fender fender front extension53713-33010 · 53713-33011
53714CLeft front fender fender front extension53714-33010
53717Right fender fender side panel53717-33020
53718Left fender fender side panel53718-33010
53728ARight fender fender bracket53729-33020
53731DRight front fender to cowl side upper beam53731-33050 · 53731-33080
53732DLeft front fender to cowl side upper beam53732-33040 · 53732-33070
53733DRight front fender to cowl side front lower beam53733-33030
53734CLeft front fender to cowl side front lower beam53734-33030
53736Right front fender fender seal53736-33030
53737BLeft front fender fender seal53737-28020
53745BRight front fender fender rear reinforcement53745-33010
53746Left front fender rear reinforcement53746-33010
55101Front apron sub-assembly55101-33290 · 55101-33300 · 55101-33310 · 55101-33320
55210Front wall insulation pad assembly55210-33090 · 55210-33100 · 55210-33130 · 55210-33140
55216No. 4 heat insulation pad for front wall55216-33010
55220No. 2 insulation pad assembly for front wall panel55220-33070 · 55220-33090
55223AFront wall outer heat insulation pad55223-33080 · 55223-33090 · 55223-33100 · 55223-33110
55239ANo. 3 insulation pad for front wall panel55239-33010 · 55239-33020
57104AFront cross member sub-assembly57161-33040
57163ANo. 1 front cross member right reinforcement57163-33030
57164ANo. 1 front cross member left reinforcement57164-33030
57165Front cross member lower right reinforcement57165-33010
57166Front cross member lower left reinforcement57166-33010
