Toyota CAMRY 制动配管和卡箍 — Figure 4708

Toyota CAMRY EPC diagram 4708, 制动配管和卡箍, with 7 images and 35 PNC and OE references.

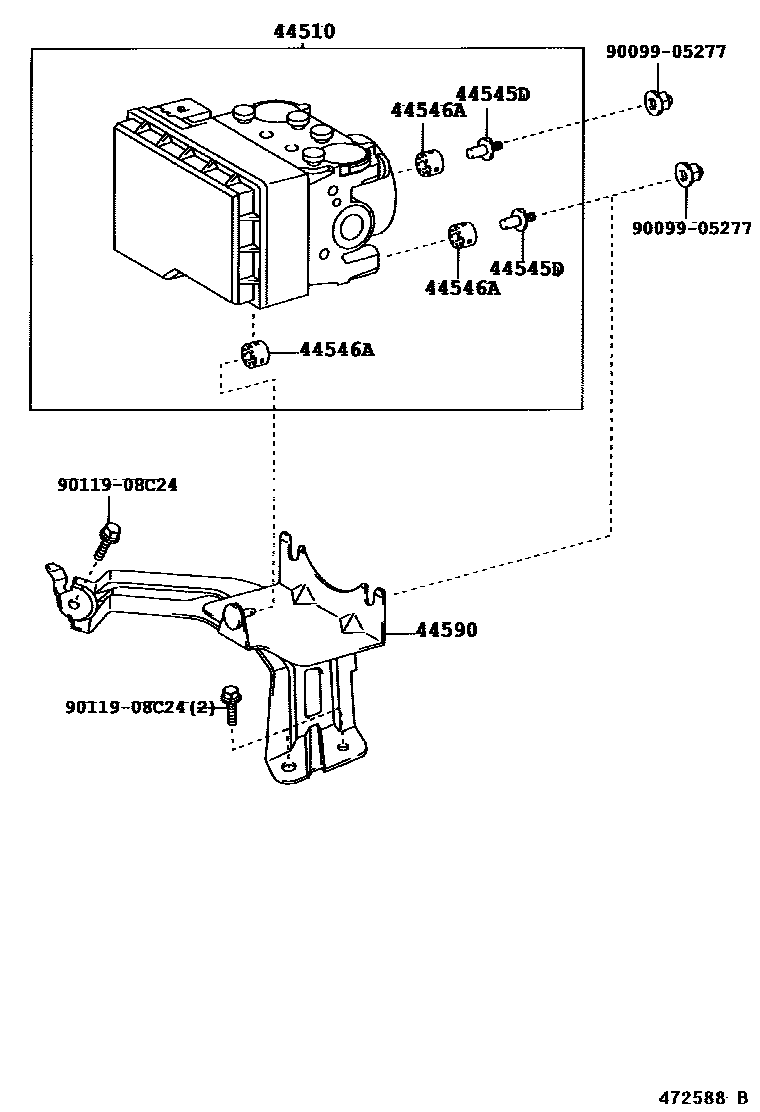

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472588B
制动配管和卡箍 — 472588B (200108 – 999999)

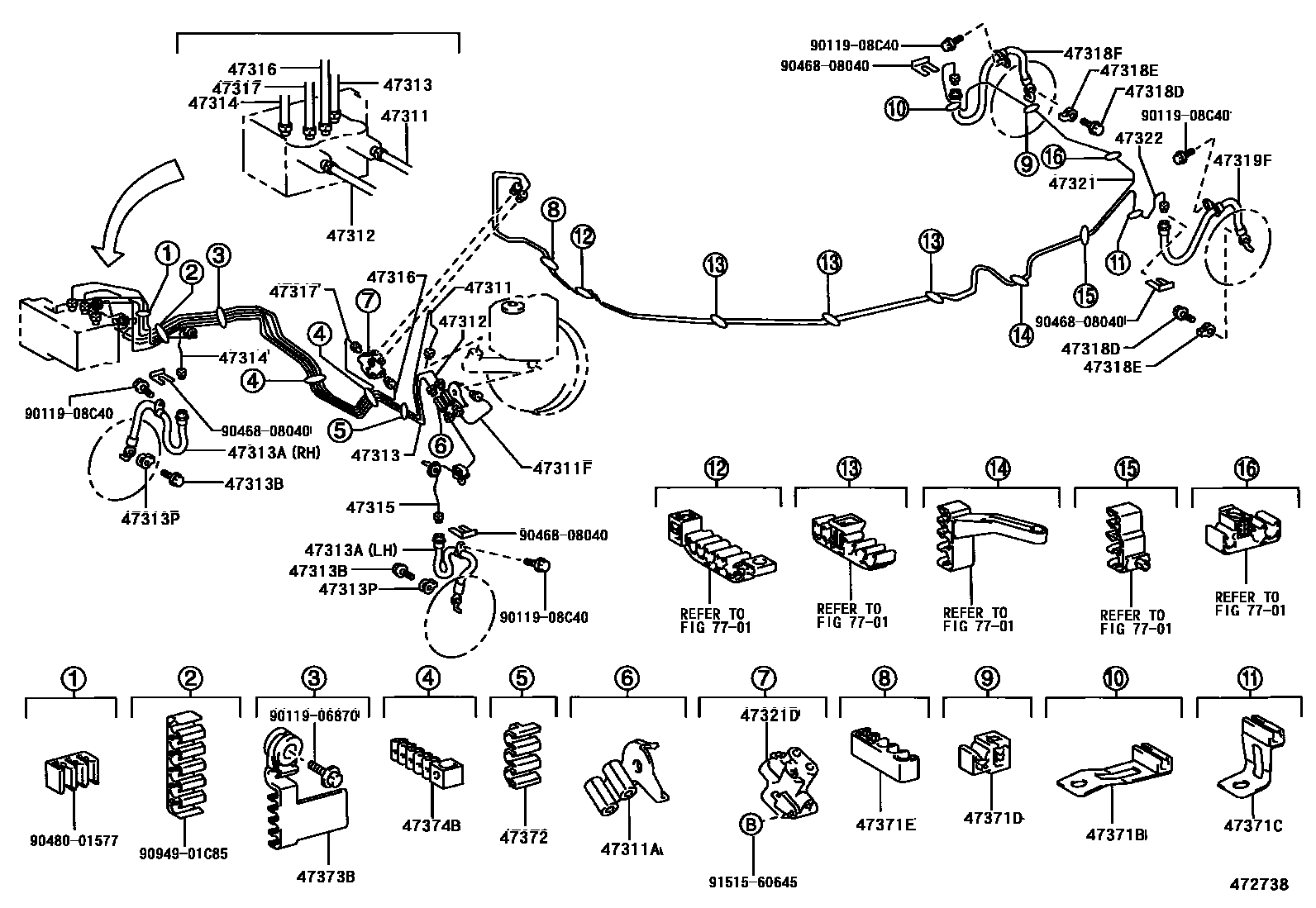

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472738
制动配管和卡箍 — 472738 (200108 – 999999)

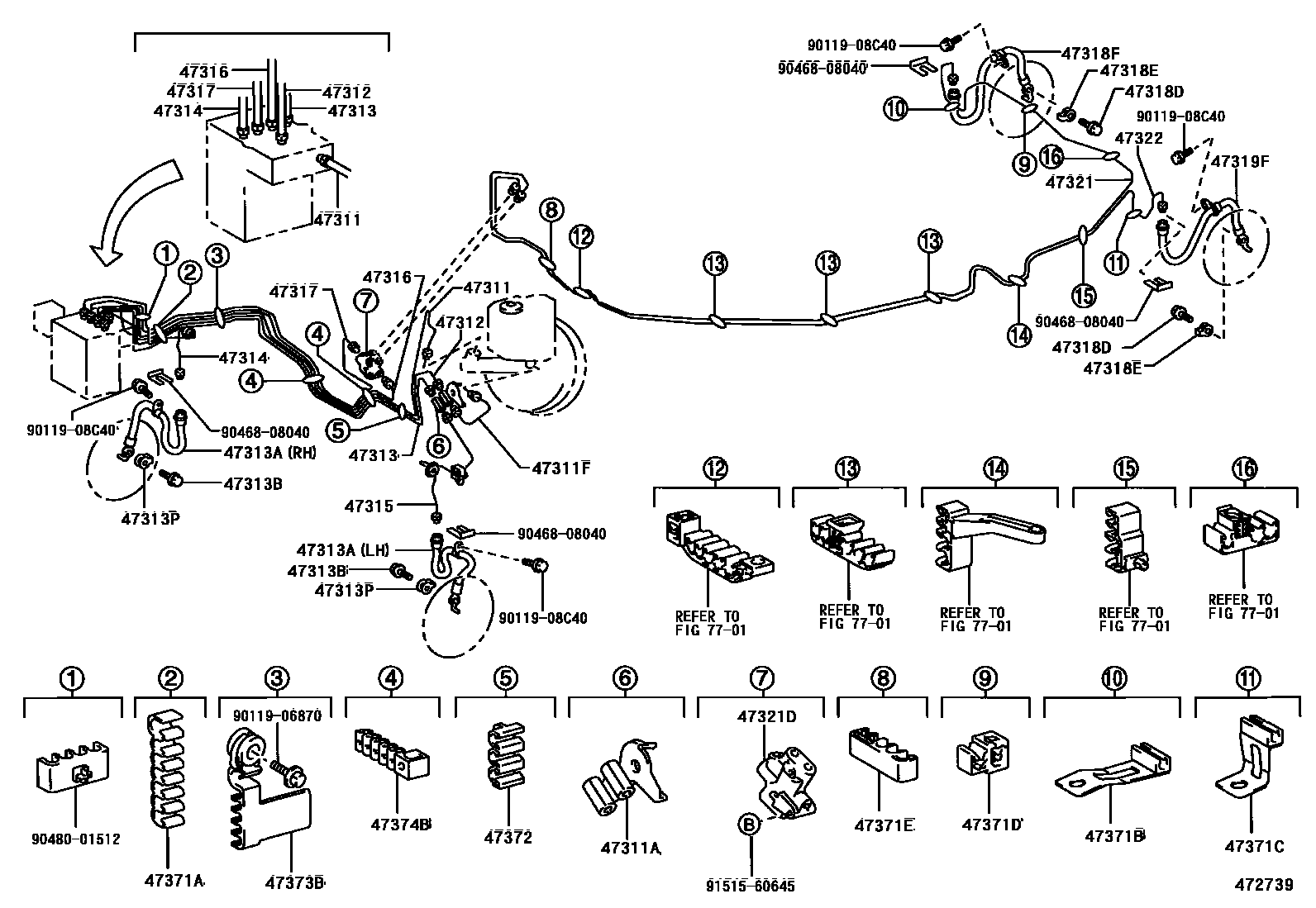

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472739
制动配管和卡箍 — 472739 (200108 – 999999)

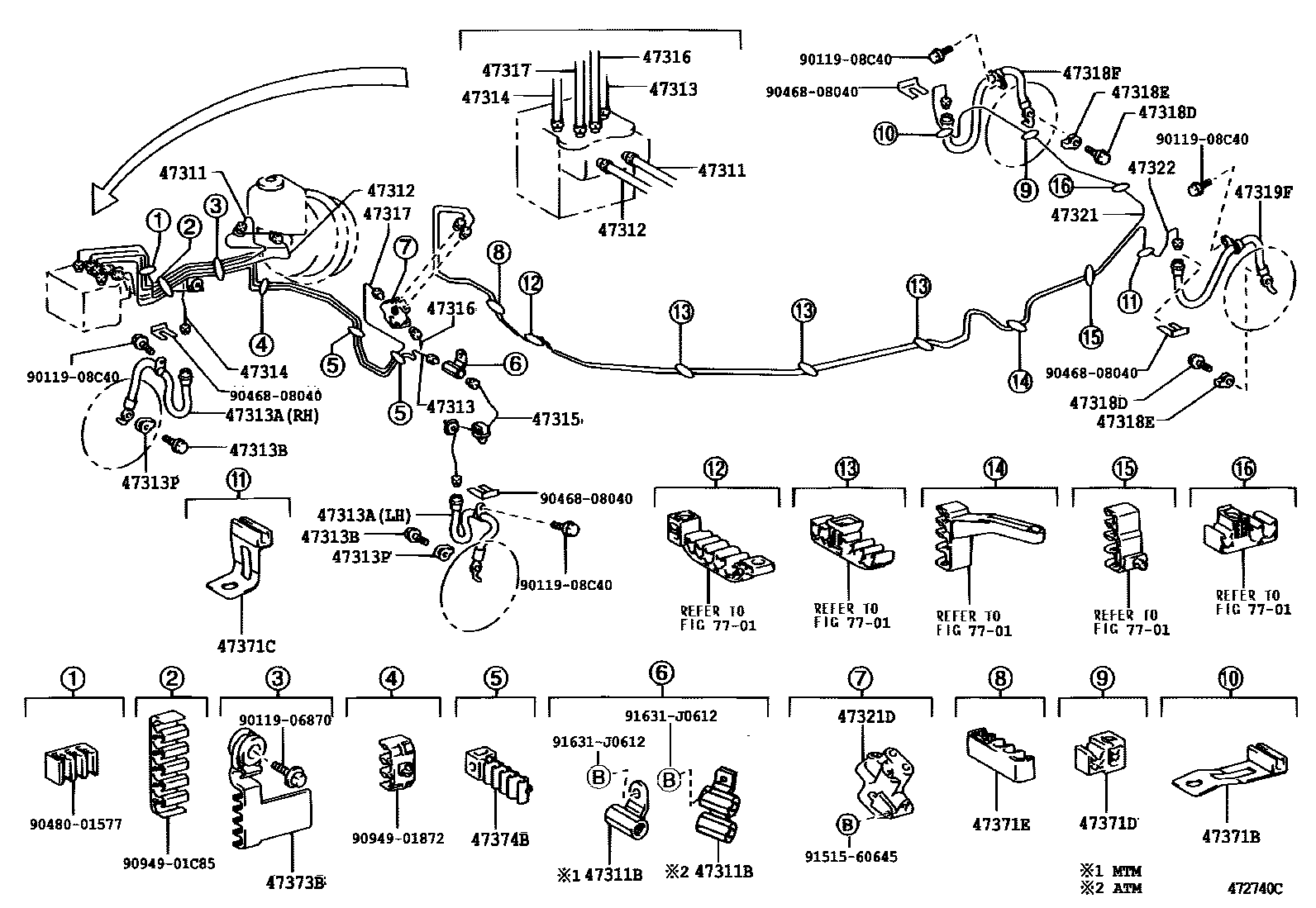

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472740C
制动配管和卡箍 — 472740C (200109 – 999999)

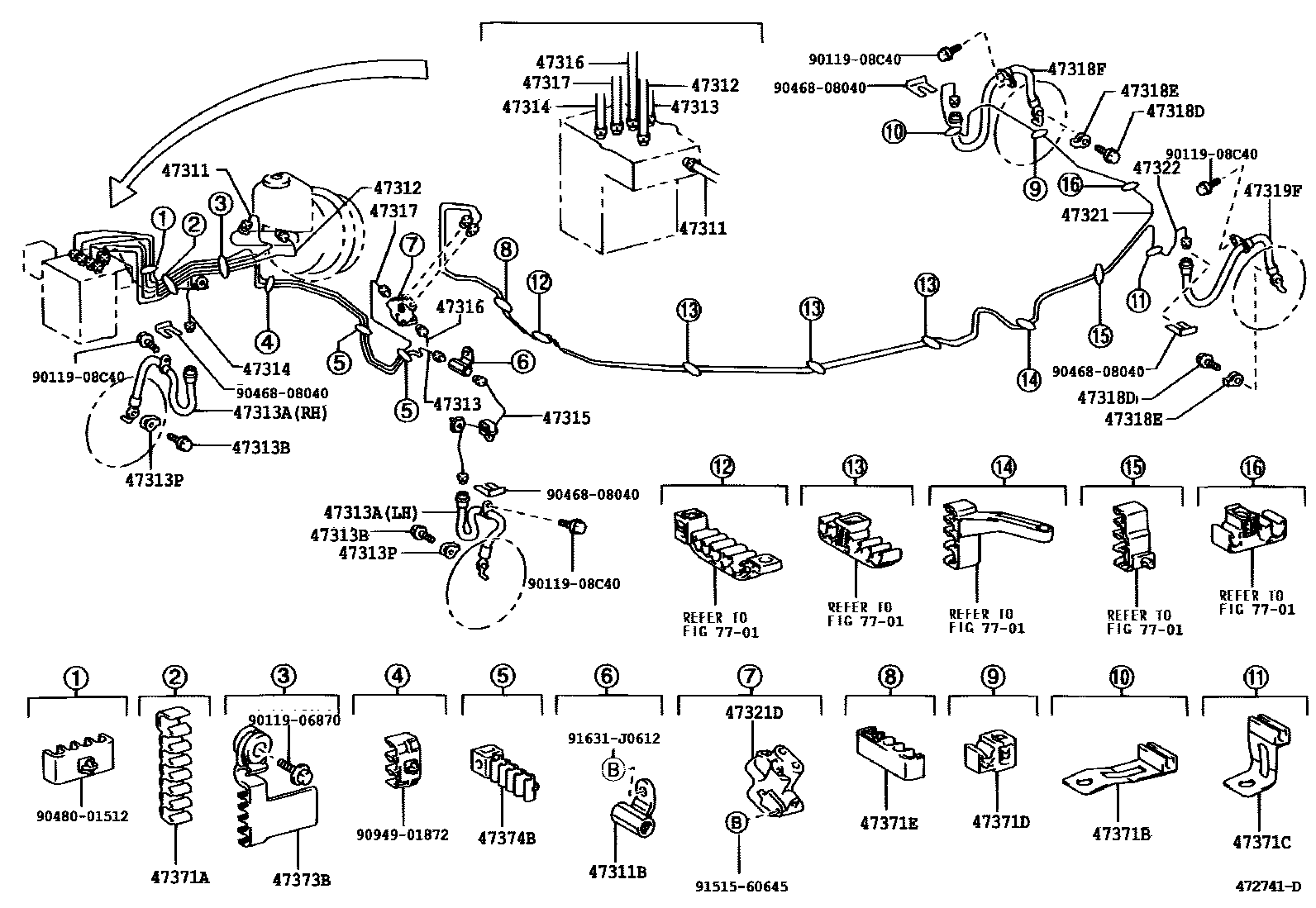

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472741D
制动配管和卡箍 — 472741D (200109 – 999999)

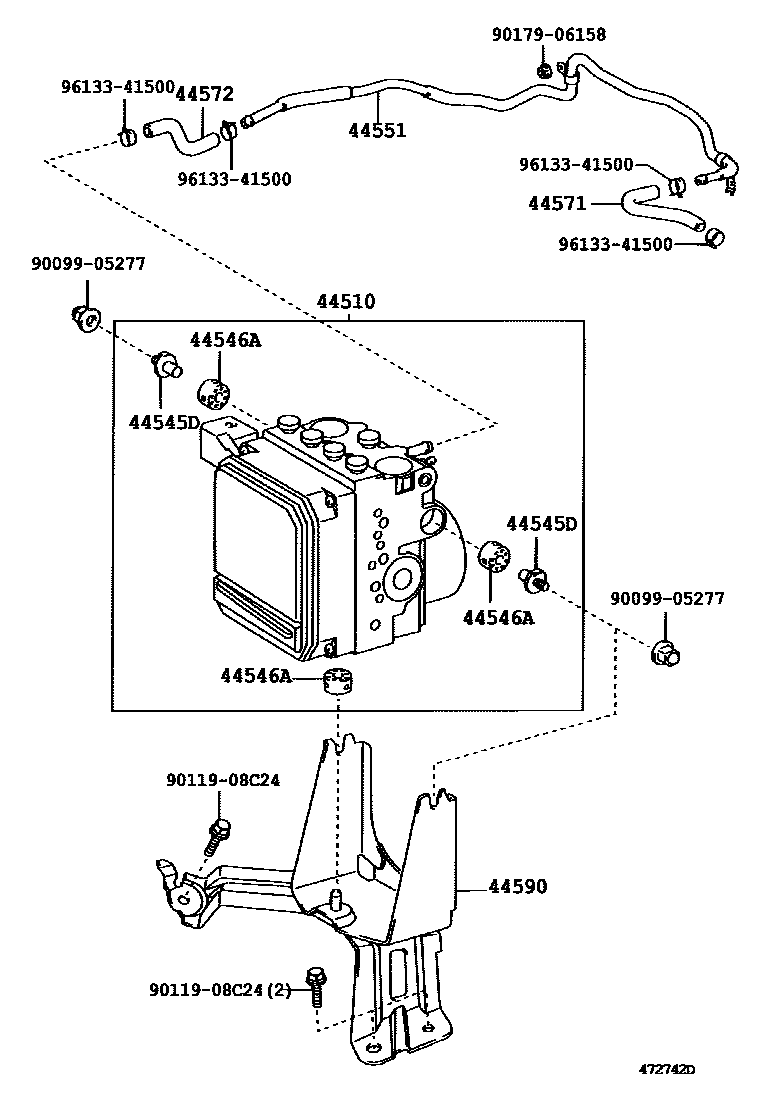

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472742D
制动配管和卡箍 — 472742D (200108 – 999999)

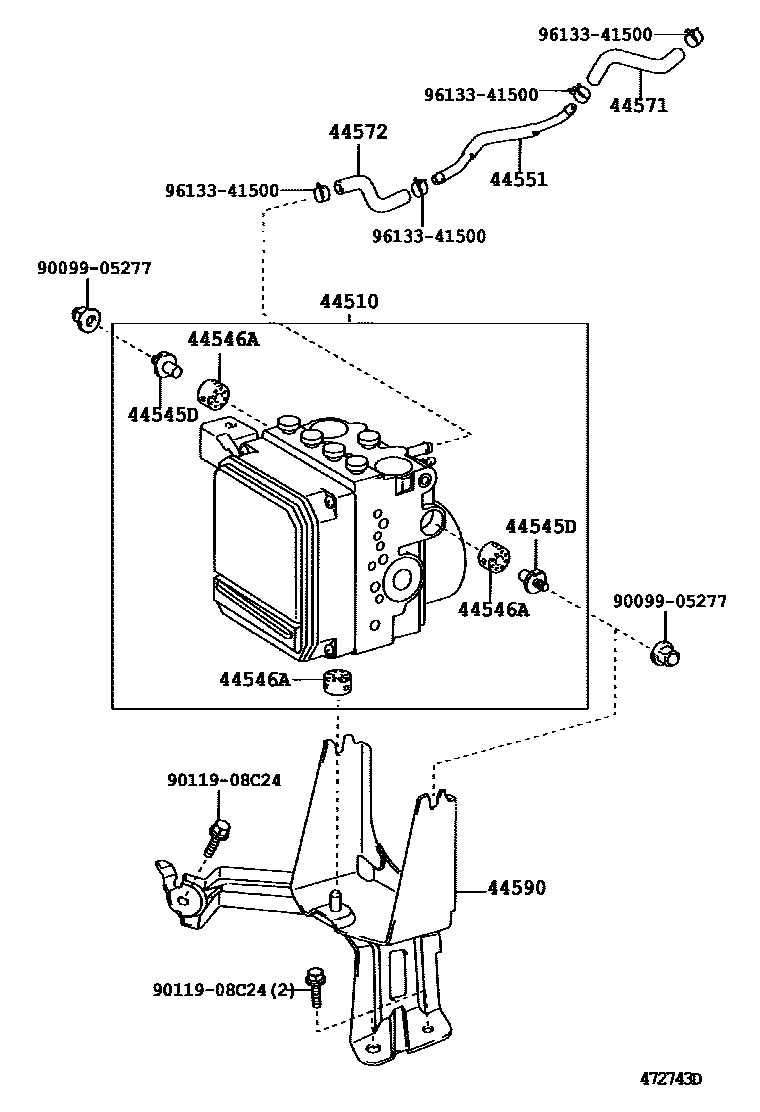

Toyota CAMRY 制动配管和卡箍 EPC diagram — 472743D
制动配管和卡箍 — 472743D (200109 – 999999)

PNC and OE references

PNCPart nameOE numbers
44510brake actuator assembly44050-33080 · 44050-33081 · 44050-33100
44545DBrake actuator bolt mount44545-42090
44546ABrake actuator bolt cushion44546-42090
44551No. 1 brake actuator pipe44551-33040 · 44551-33050
44571brake actuator hose44571-33060 · 44571-33070
44572No. 2 brake actuator hose44572-33020
44590Brake actuator bracket assembly44590-33070 · 44590-33090
47311No. 1 front brake pipe47311-33070 · 47311-33080 · 47311-33090 · 47311-33100
47311APipe fitting (for front brake pipe)90412-10238
47311BNo. 1 pipe joint (for front brake pipe)90412-10158 · 90412-10213
47311FNo. 1 frame front brake pipe47311-33140
47312No. 2 front brake pipe47312-33090 · 47312-33100 · 47312-33110 · 47312-33120
47313No. 3 front brake pipe47313-33090 · 47313-33100 · 47313-33110 · 47313-33120
47313ANo. 1 front flexible hose90947-02C89 · 90947-02C90
47313BConnector bolt (for front flex hose)90401-10058
47313PGasket (for front flex hose)47389-50020
47314No. 4 front brake pipe47314-33060 · 47314-33070
47315No. 5 front brake pipe47315-33170 · 47315-33180
47316No. 6 front brake pipe47316-33190 · 47316-33200 · 47316-33210 · 47316-33220
47317No. 7 front brake pipe47317-33180 · 47317-33190 · 47317-33200 · 47317-33210
47318DConnector bolt (for rear flex hose)90401-10058
47318EGasket (for rear flex hose)47389-50020
47318FRight rear flexible hose90947-02C93
47319FLeft rear flexible hose90947-02C94
47321No. 1 rear brake pipe47321-33130
47321DNo. 1 pipe joint (for rear brake pipe)90412-10140
47322No. 2 rear brake pipe47322-33100
47371ANo. 1 brake pipe clamp47372-33010
47371BNo. 6 brake pipe clamp47371-32130
47371CNo. 7 brake pipe clamp47371-32140
47371DNo. 8 brake pipe clamp90949-01B45
47371ENo. 9 brake pipe clamp90949-01C53
47372No. 2 brake pipe clamp90464-00778
47373BNo. 3 brake pipe clamp90949-01C55
47374BNo. 4 brake pipe clamp90949-01C56
