Toyota CAMRY 暖风和空调系统 - 水管 — Figure 8716

Toyota CAMRY EPC diagram 8716, 暖风和空调系统 - 水管, with 2 images and 3 PNC and OE references.

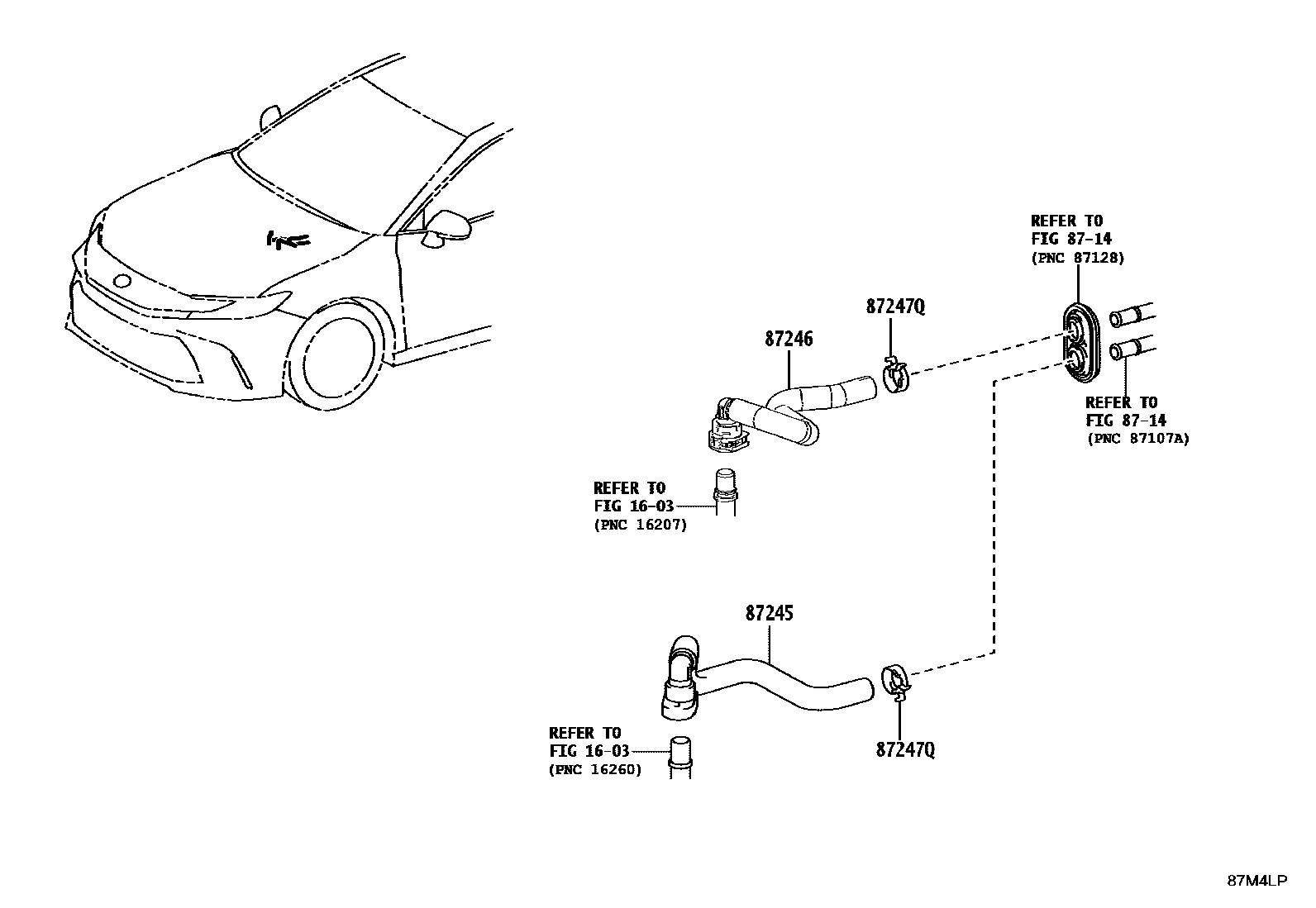

Toyota CAMRY 暖风和空调系统 - 水管 EPC diagram — 87M4LP
暖风和空调系统 - 水管 — 87M4LP (202406 – 999999)

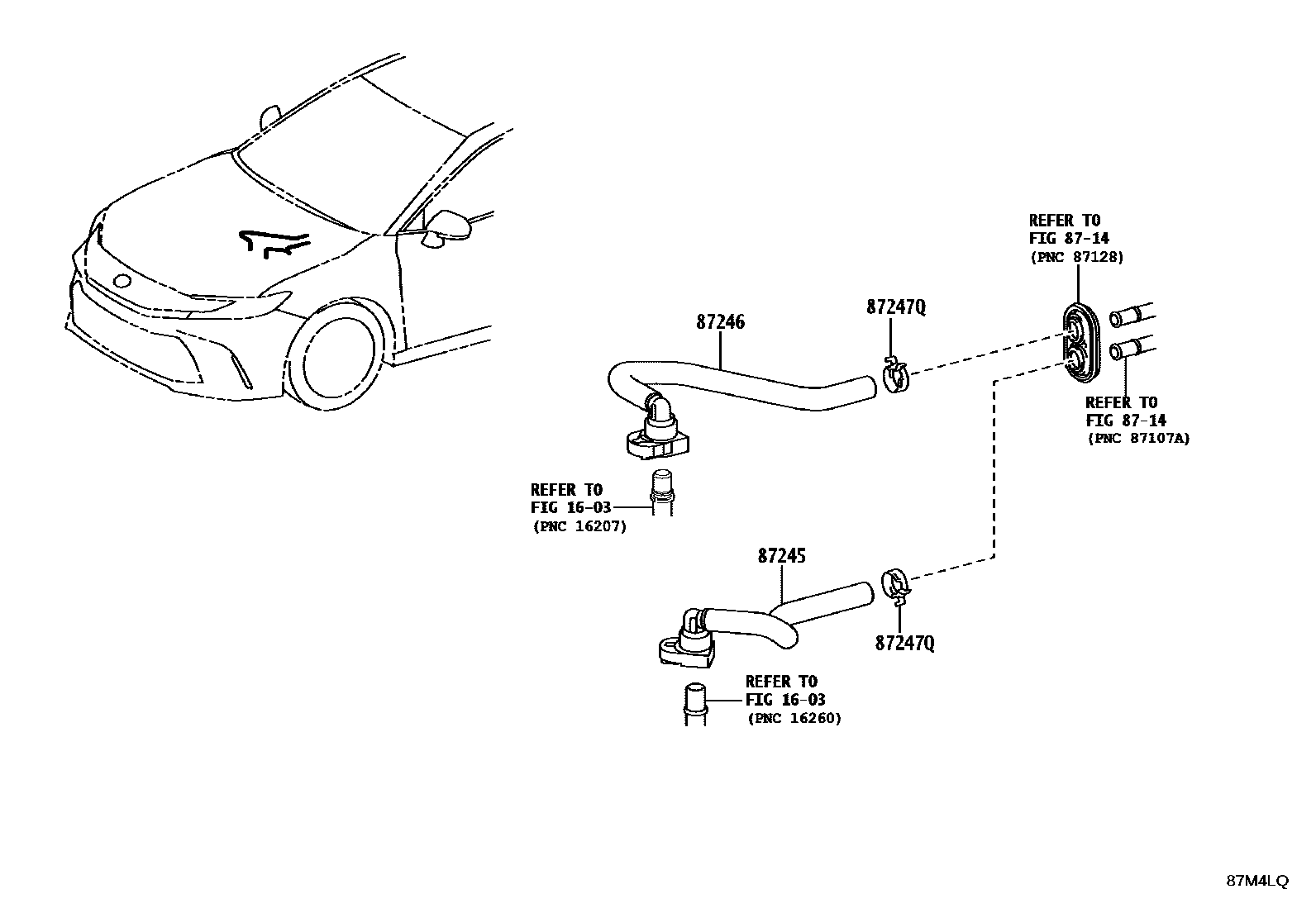

Toyota CAMRY 暖风和空调系统 - 水管 EPC diagram — 87M4LQ
暖风和空调系统 - 水管 — 87M4LQ (202406 – 999999)

PNC and OE references

PNCPart nameOE numbers
87245Heater water inlet hose87209-33070 · 87209-33140
87246Heater outlet hose87209-33080 · 87209-33151
87247QATTACHE, FLEXIBLE96138-42501
