Toyota CAMRY Front Drive Shaft — Figure 4302

Toyota CAMRY EPC diagram 4302, Front Drive Shaft, with 2 images and 29 PNC and OE references.

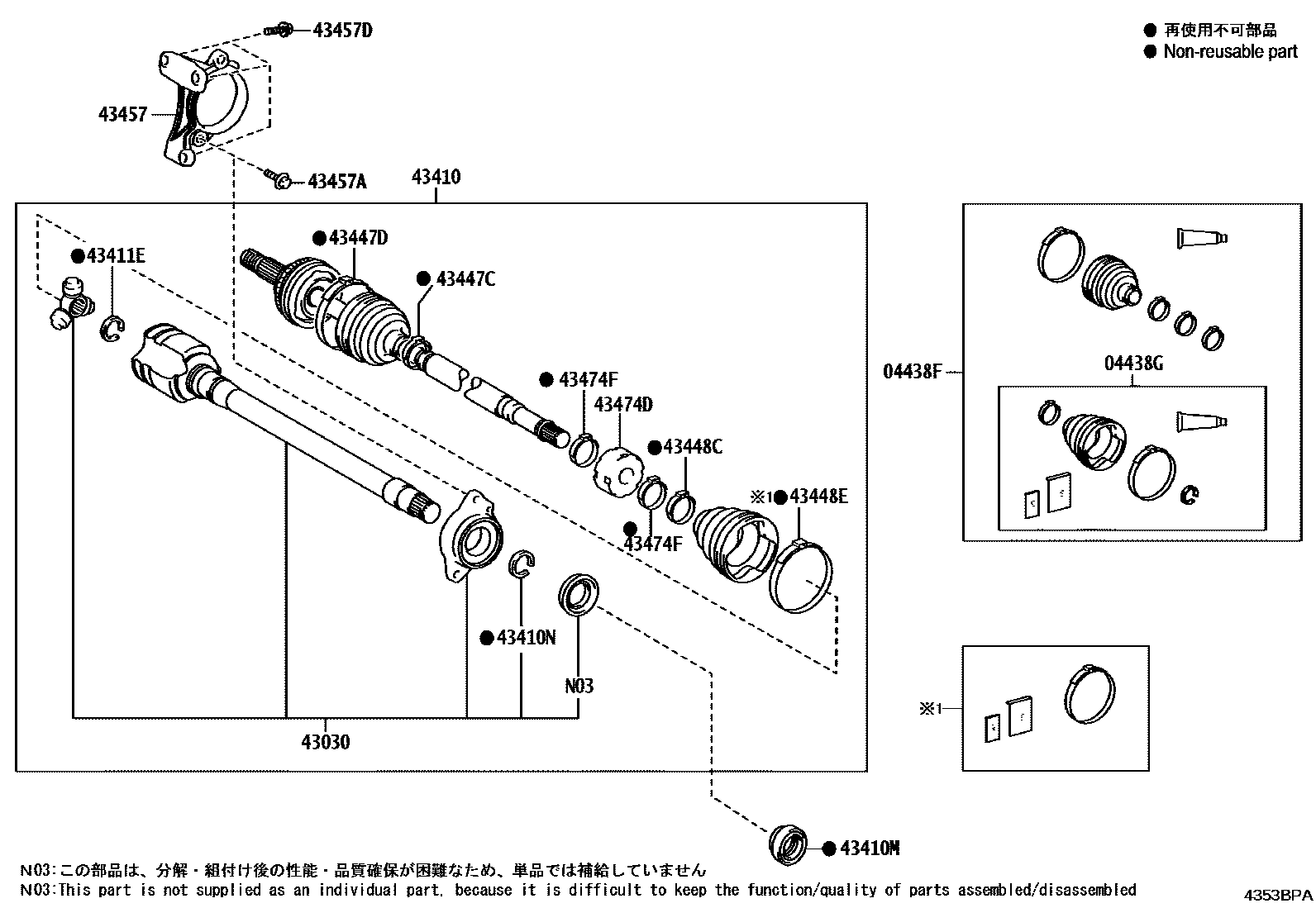

Toyota CAMRY Front Drive Shaft EPC diagram — 4353BPA
Front Drive Shaft — 4353BPA (202406 – 999999)
Toyota CAMRY Front Drive Shaft EPC diagram — 4353BQA
Front Drive Shaft — 4353BQA (202406 – 999999)

PNC and OE references

PNCPart nameOE numbers
04438FRight front driveshaft inboard and outboard dust boot assembly04427-33120
04438GRight front drive shaft inner universal joint dust boot assembly04437-33090
04438HLeft front driveshaft inboard and outboard dust boot assembly04427-33120 · 04428-44062
04438JLeft front drive shaft inner universal joint dust boot assembly04437-33090 · 04438-42181 · 04438-48160
43030Right front drive shaft inner universal joint assembly43030-33060 · 43030-33070
43040Left front drive shaft inner universal joint assembly43040-33030
43410Right front driveshaft assembly43410-33350 · 43410-33430 · 43410-33440
43410MJOINT D'HUILE, ARBRE DE TRANSMISSION AVANT, MD90311-40046 · 90311-40047 · 90311-40051
43410NHole snap ring (for right front driveshaft)90520-38015
43411EInner shaft snap ring (for right front axle inner drive shaft)43425-28010
43412BInner shaft snap ring (for left front axle inner drive shaft)43425-28010
43420Left front drive shaft assembly43420-33330 · 43420-42260 · 43420-48180
43420GHole snap ring (for left front driveshaft)90521-33002
43420HJOINT D'HUILE, ARBRE DE TRANSMISSION AVANT, MG90311-50058 · 90311-50062
43447CClamp (for the outer universal joint dust cover of the right front axle)42345-42100
43447DNo. 2 clip (for the universal joint dust cover on the outside of the right front axle)42345-42090
43447EClamp (for left front axle outer universal joint dust cover)42345-42100
43447FNo. 2 clip (for left front axle outer universal joint dust cover)42345-42090
43448CClamp (for the universal joint dust cover inside the right front axle)42345-28090
43448ENo. 2 clip (for the universal joint dust cover inside the right front axle)42345-33140
43448FClamp (for left front axle inner universal joint dust cover)42345-28090
43448GClamp No. 2 (for the universal joint dust cover inside the left front axle)42345-33140
43457drive shaft bearing bracket43457-33050 · 43457-33060
43457ABolts (for securing the No. 1 drive shaft bearing bracket)90105-10361
43457DBolts (for securing the No. 2 drive shaft bearing bracket)90105-10381
43474DRight front driveshaft shock absorber43474-48080
43474ELeft front driveshaft shock absorber43474-42030 · 43474-42050
43474FClamp (for right front driveshaft shock absorber)42345-12090
43474GClamp (for left front driveshaft shock absorber)42345-12090
