Toyota CAMRY 电子燃油喷射系统 — Figure 8404

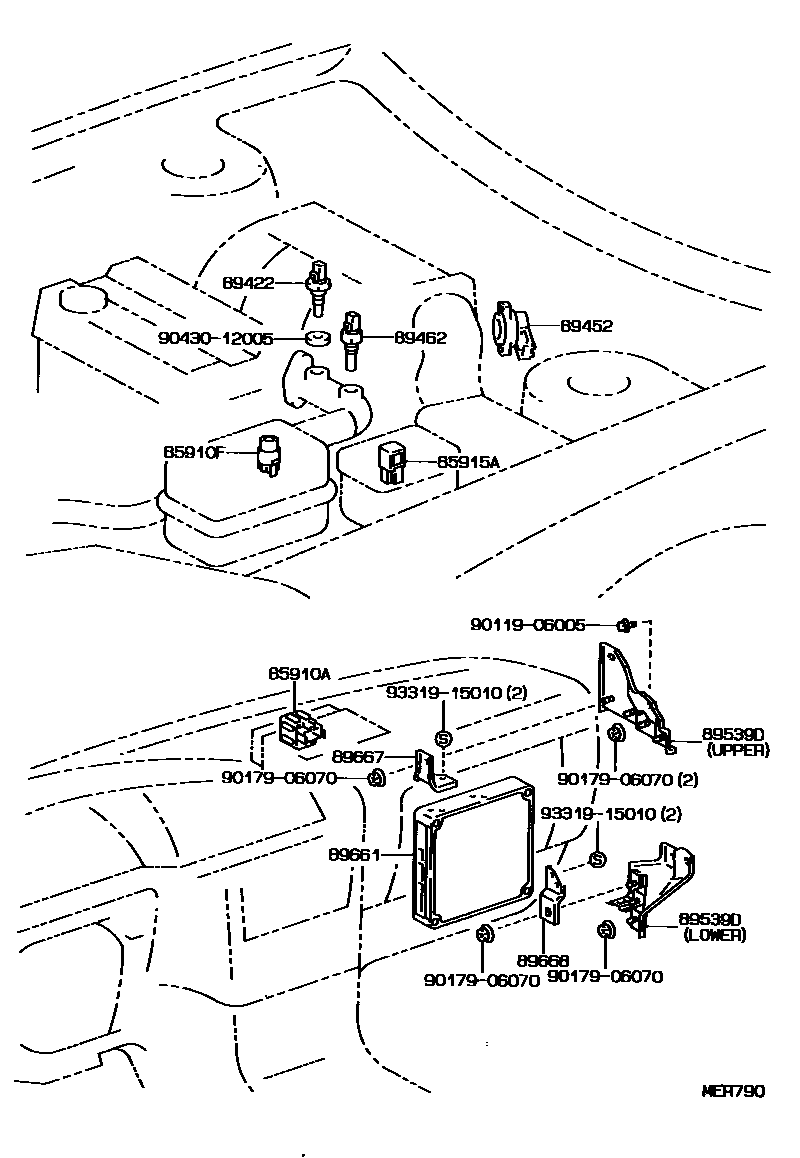

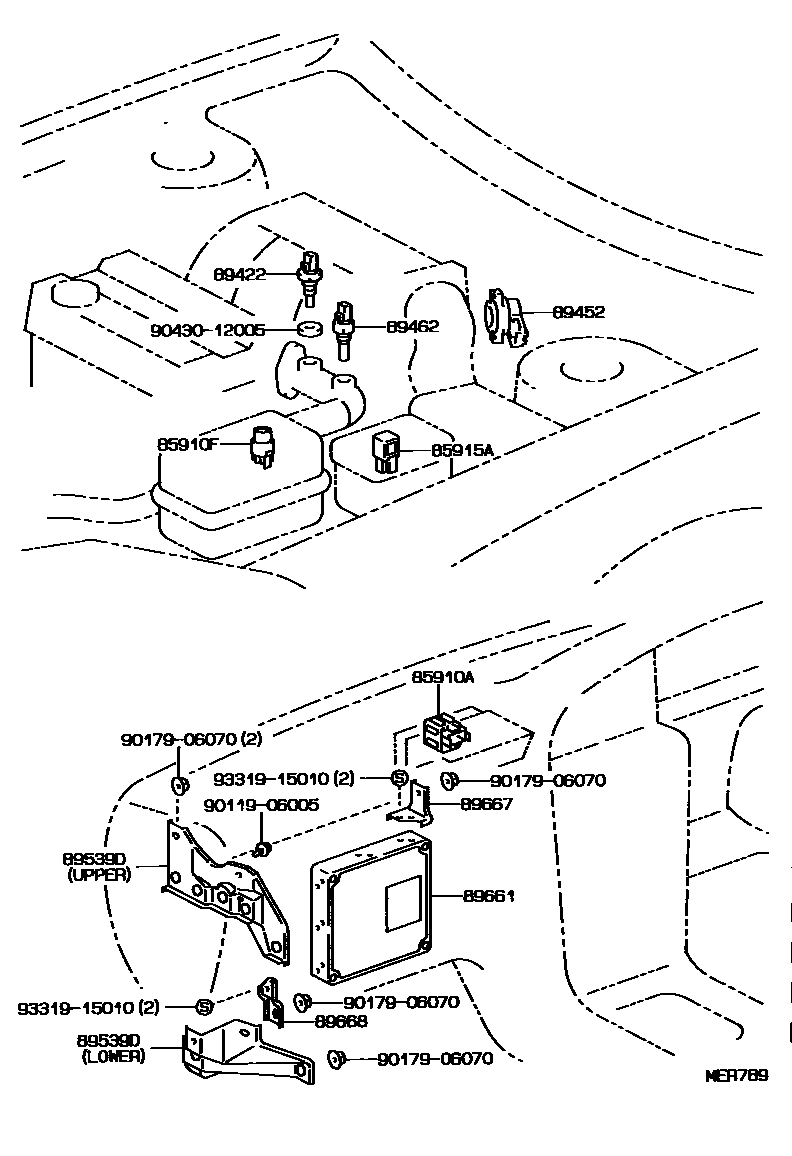

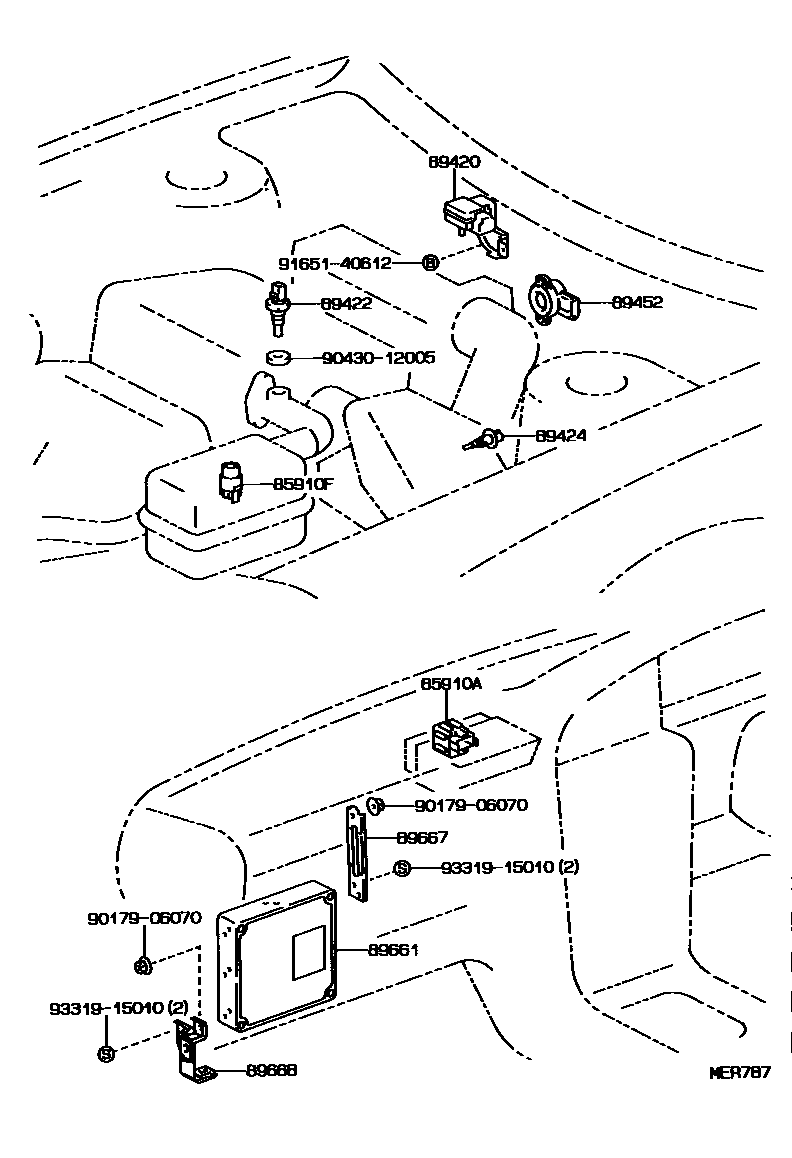

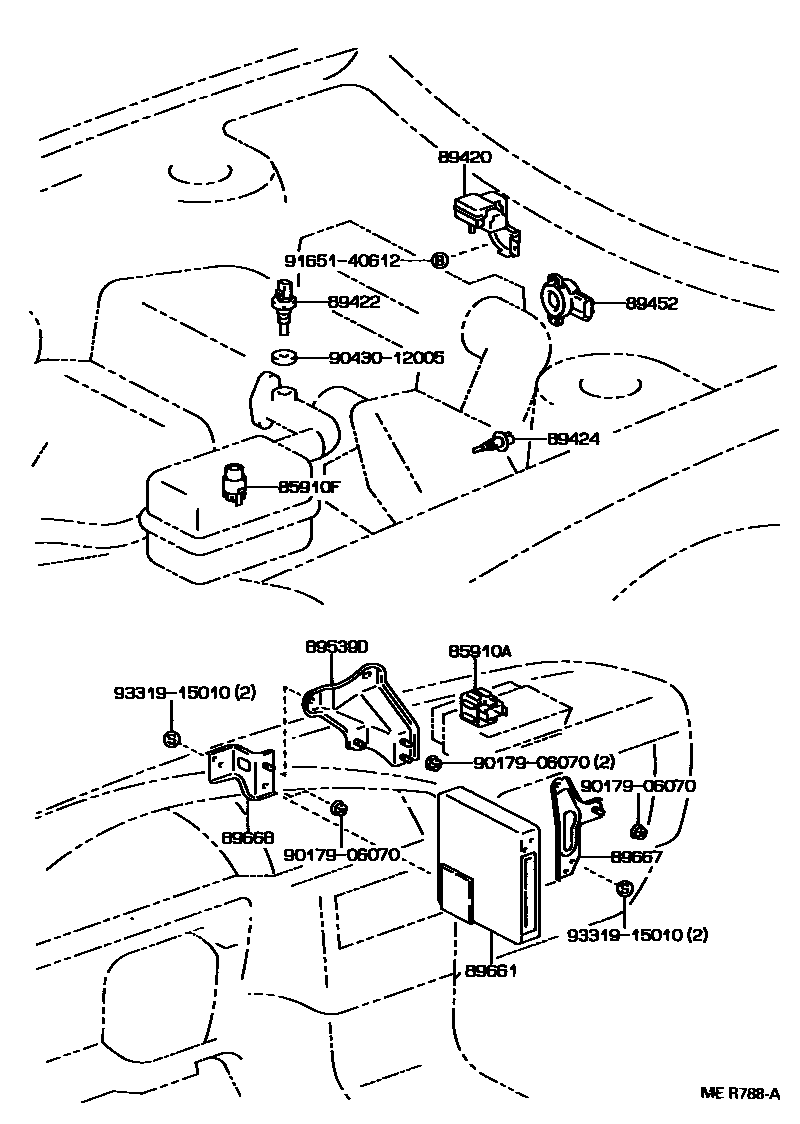

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 4 images and 12 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 85910-22040 · 85910-33010 |
| 85910F | ECU relay (for EFI) | 90084-98009 · 90987-02004 · 90987-02009 |
| 85915A | main relay | 90084-98010 · 90987-04003 |
| 89420 | Vacuum sensor assembly | 89420-06010 · 89420-06020 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-22090 · 89452-32060 · 89452-33010 |
| 89462 | Start injector timing switch | 89462-20020 |
| 89539D | ECU bracket | 89539-33010 · 89539-33020 · 89539-33030 · 89539-33040 · 89539-33050 · 89539-33060 · 89539-33070 |
| 89661 | Engine control ECU | 89661-33010 · 89661-33020 · 89661-33080 · 89661-33081 · 89661-33082 · 89661-33150 · 89661-33160 · 89661-33170 · 89661-33171 · 89661-33172 · 89661-33480 · 89661-33490 · 89661-33520 · 89661-33590 · 89661-33600 · 89661-33610 |
| 89667 | Engine control ECU bracket | 89667-33010 · 89667-33020 · 89667-33030 · 89667-33040 · 89667-33050 |
| 89668 | No. 2 engine control ECU bracket | 89668-33010 · 89668-33020 · 89668-33030 · 89668-33040 |
