Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 16 images and 43 PNC and OE references.

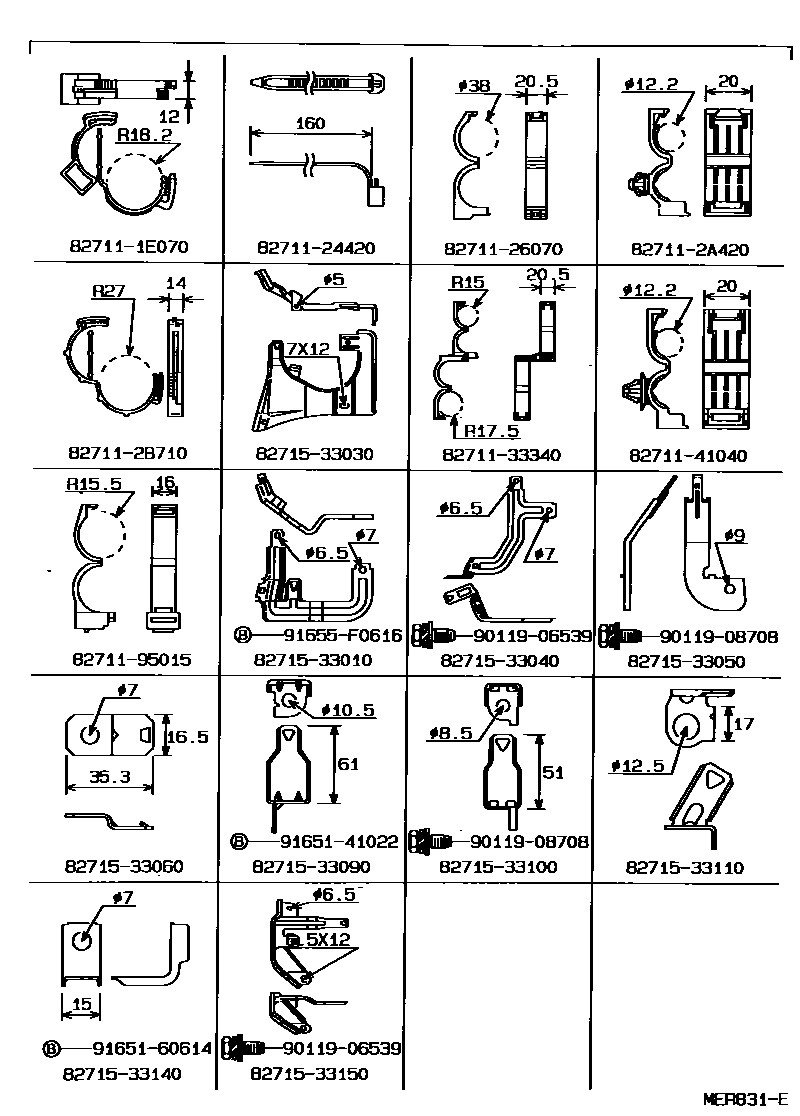

PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

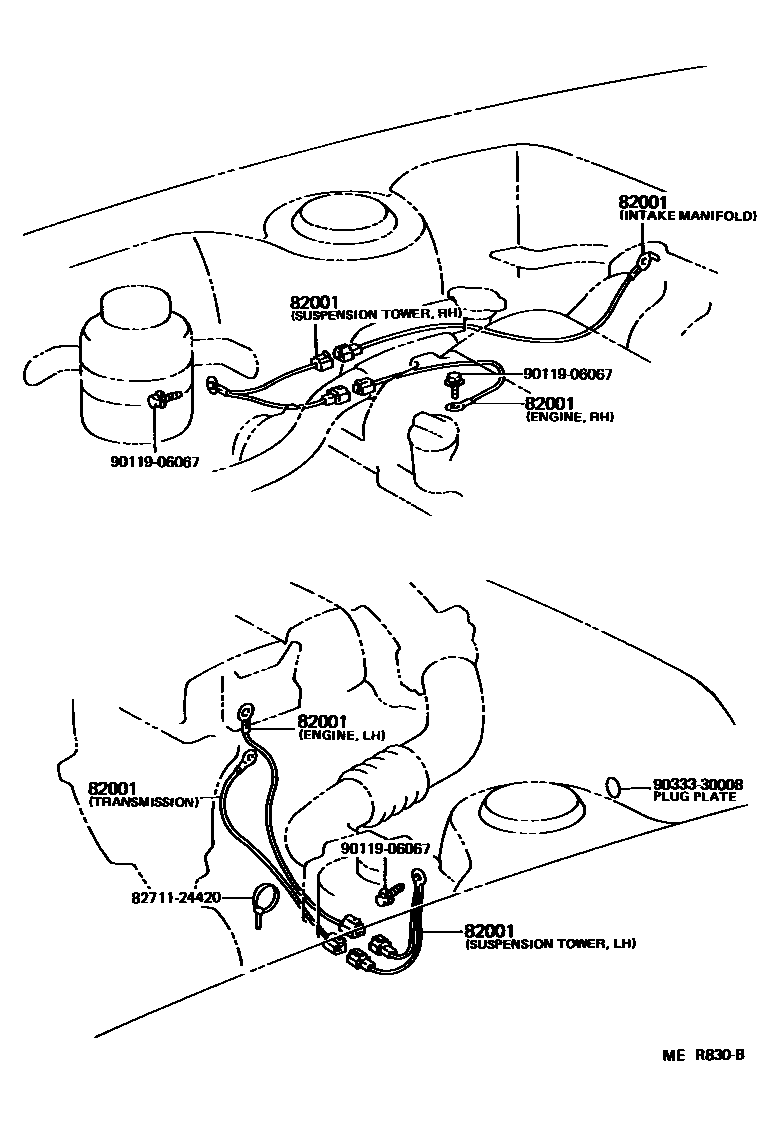

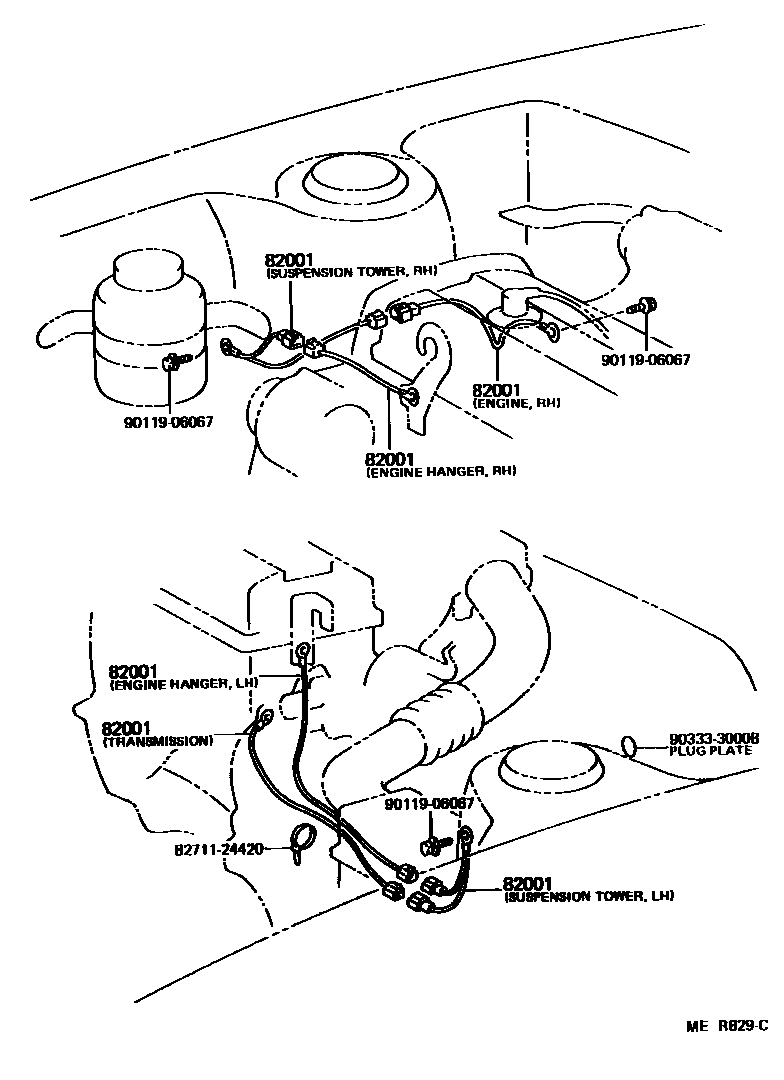

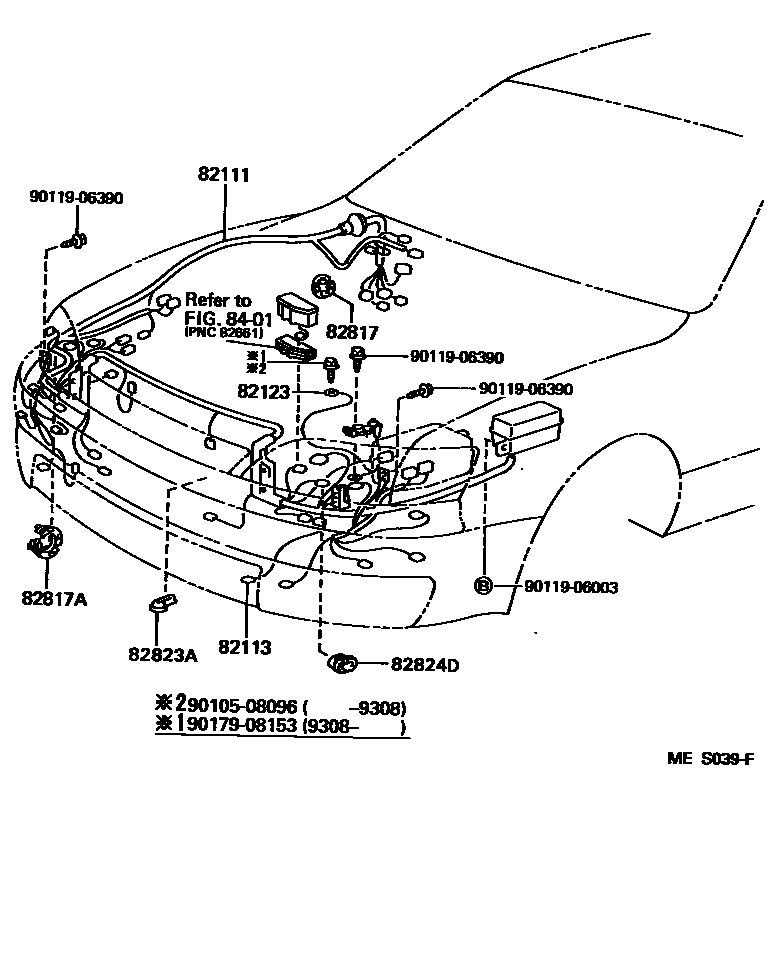

| 82001 | Connection cable No. 1 | 90080-82025 · 90080-82026 · 90080-82027 · 90080-82028 · 90080-82029 · 90080-82030 · 90084-98001 · 90084-98003 · 90084-98005 · 90980-07280 · 90980-07315 · 90980-07326 · 90980-07335 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07353 · 90980-07355 · 90980-07372 |
| 82111 | Engine room main wiring harness | 82111-06110 · 82111-06111 · 82111-06112 · 82111-06120 · 82111-06121 · 82111-06122 · 82111-06130 · 82111-06131 · 82111-06132 · 82111-06140 · 82111-06141 · 82111-06142 · 82111-06150 · 82111-06151 · 82111-06152 · 82111-06153 · 82111-06160 · 82111-06161 · 82111-06162 · 82111-06163 · 82111-06170 · 82111-06171 · 82111-06172 · 82111-06173 · 82111-06180 · 82111-06181 · 82111-06182 · 82111-06183 · 82111-06400 · 82111-06410 · 82111-06411 · 82111-06420 · 82111-06421 · 82111-06430 · 82111-06431 · 82111-06440 · 82111-06441 · 82111-06450 · 82111-06460 · 82111-06470 · 82111-06480 · 82111-06630 · 82111-06640 · 82111-06650 · 82111-06660 |
| 82113 | Engine room wiring harness No. 3 | 82113-06010 · 82113-33010 |

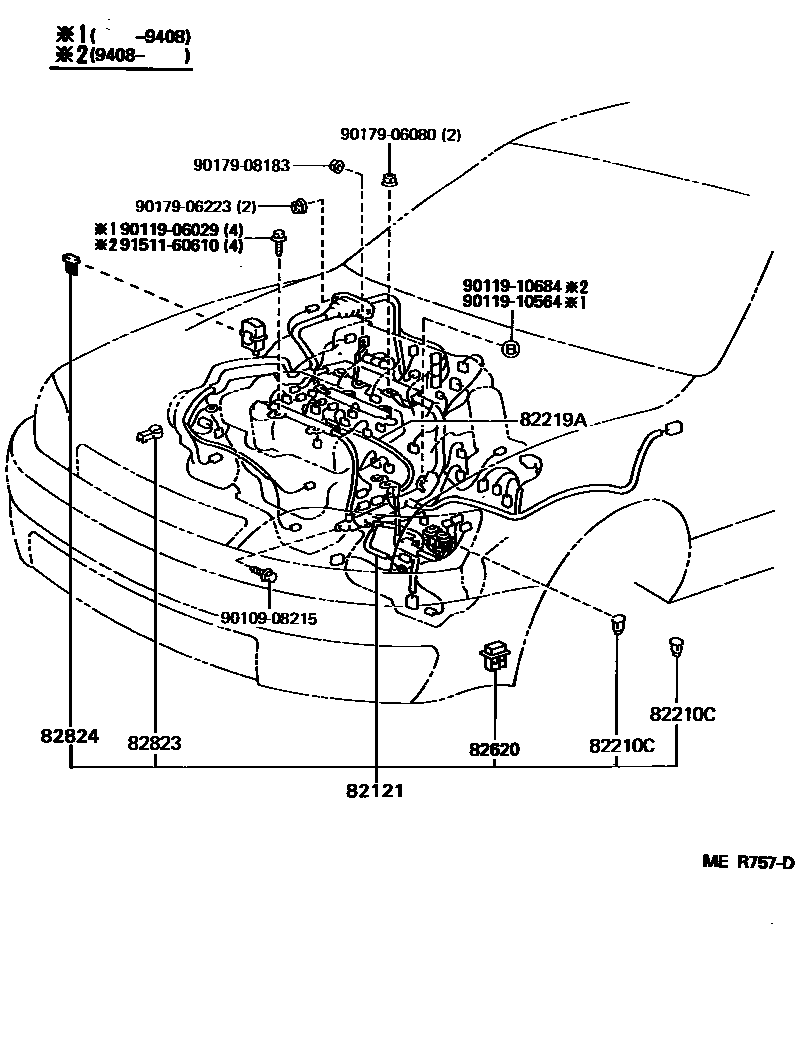

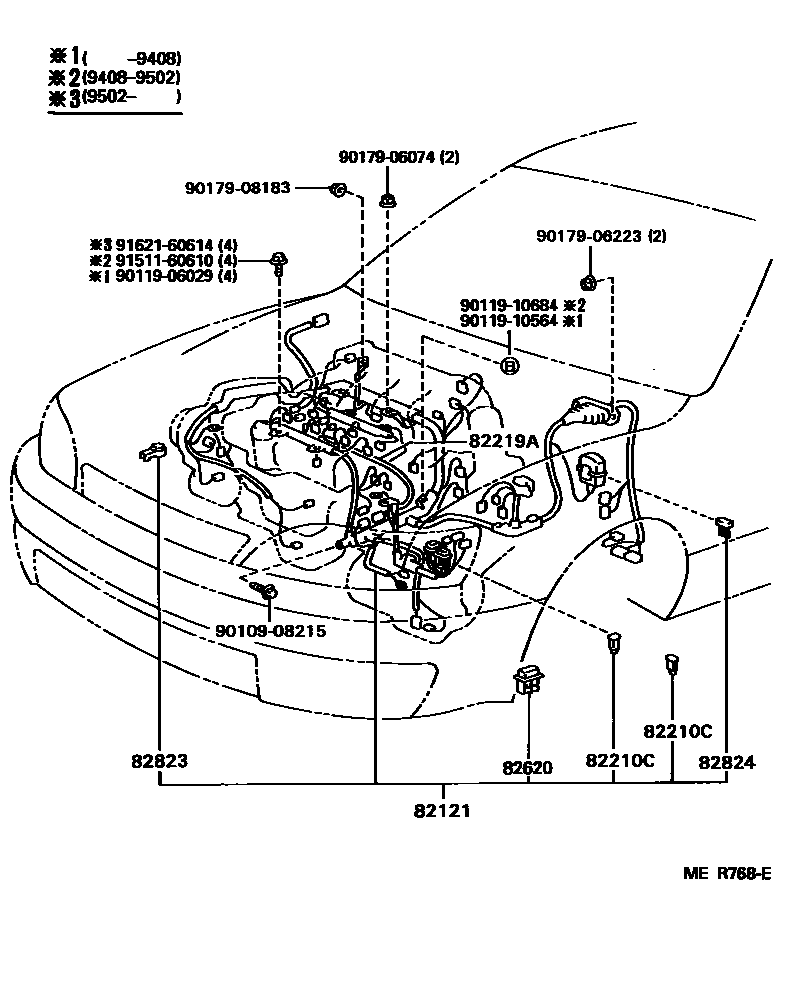

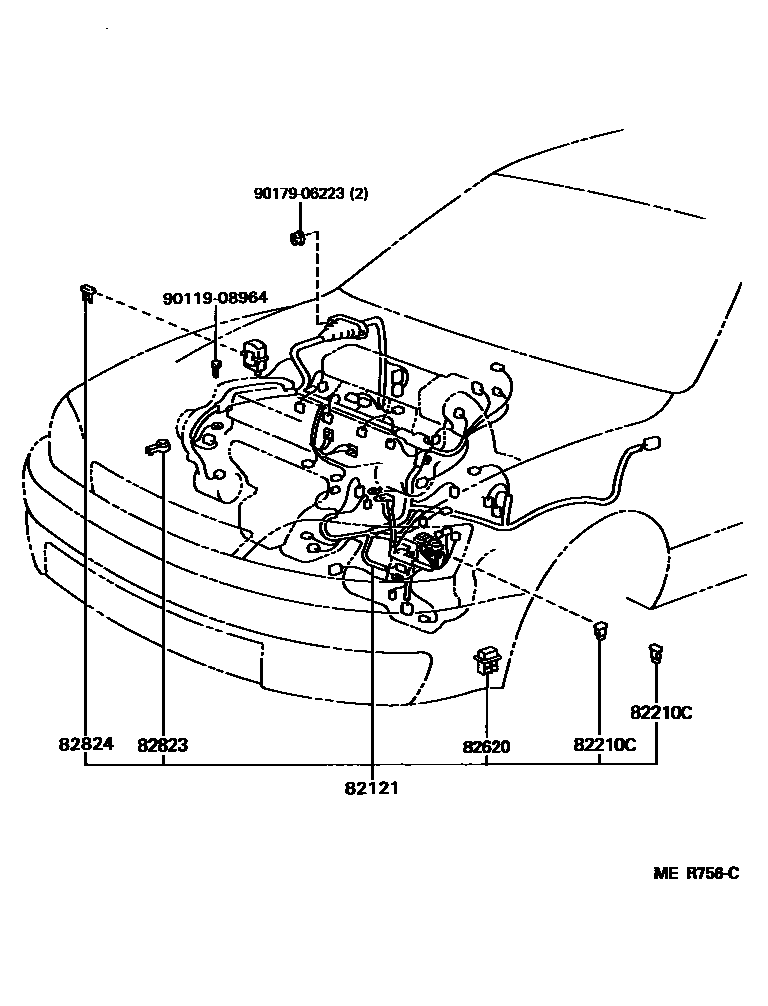

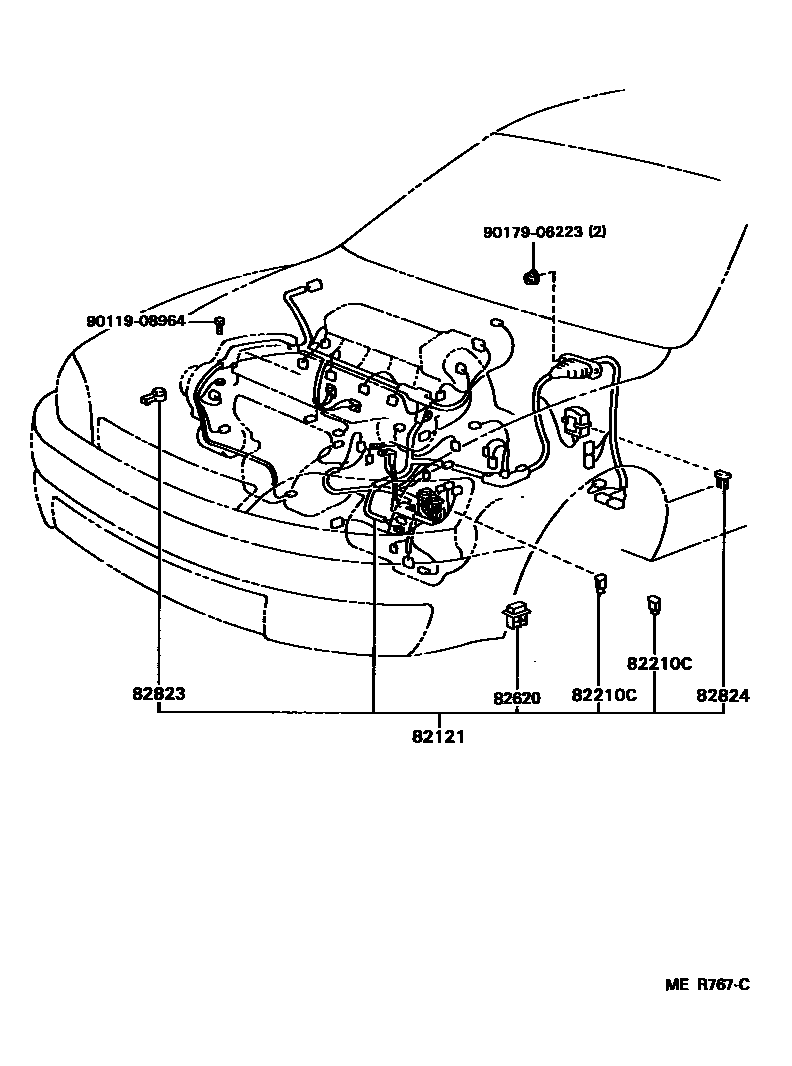

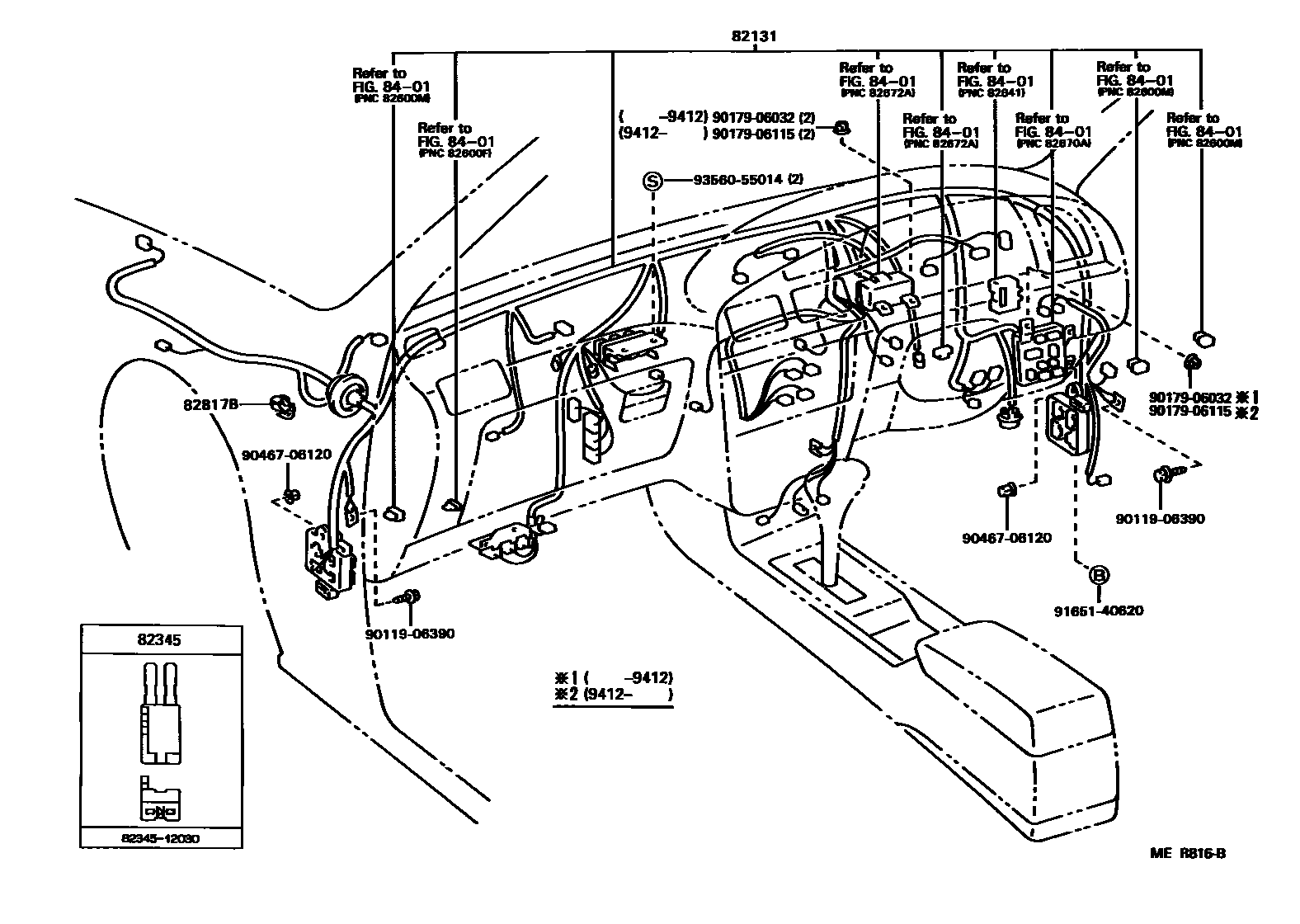

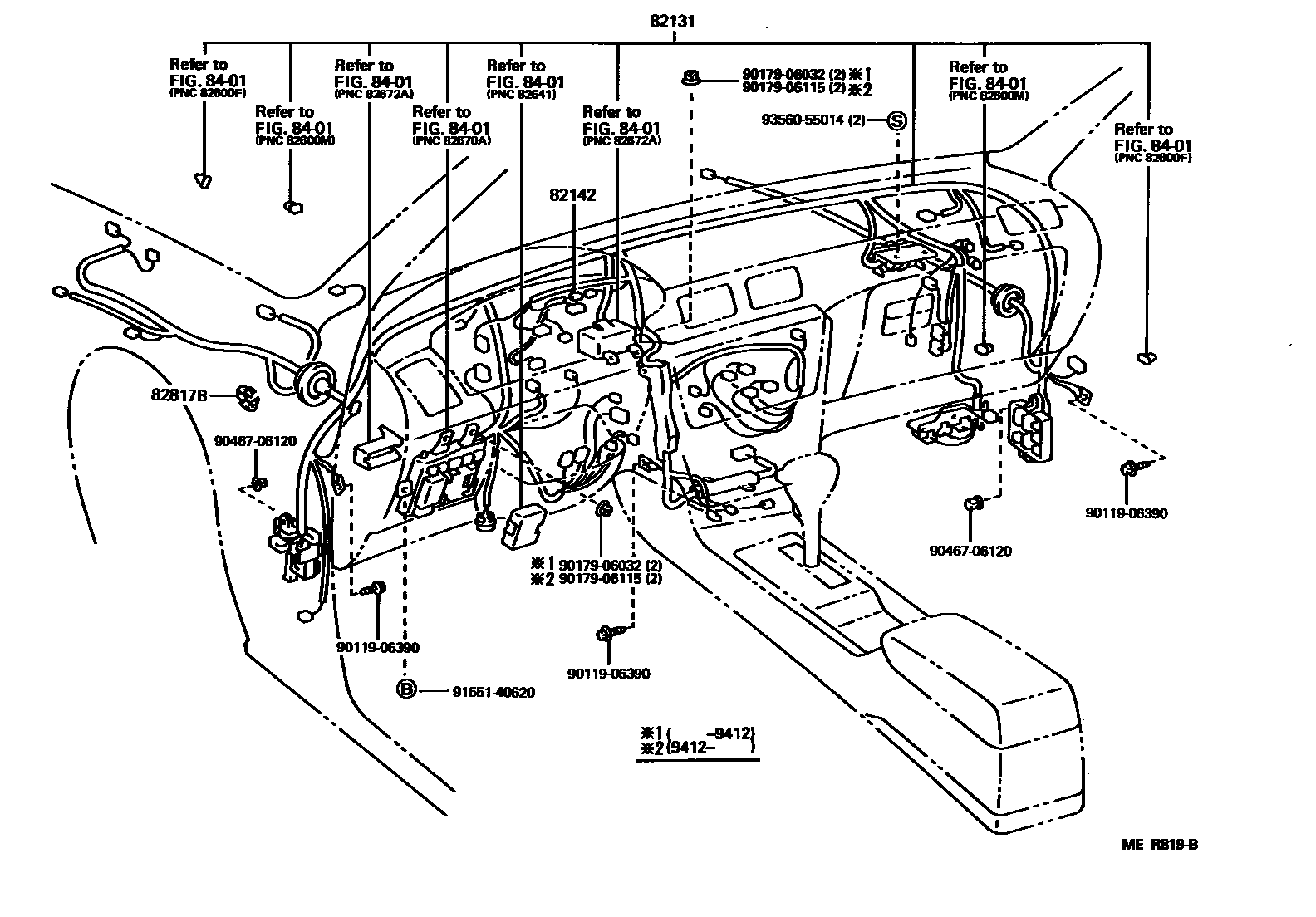

| 82121 | Engine wiring harness | 82121-33091 · 82121-33092 · 82121-33101 · 82121-33102 · 82121-33111 · 82121-33112 · 82121-33121 · 82121-33122 · 82121-33131 · 82121-33132 · 82121-33141 · 82121-33142 · 82121-33150 · 82121-33151 · 82121-33400 · 82121-33410 · 82121-33420 · 82121-33430 · 82121-33440 · 82121-33450 · 82121-33460 · 82121-33630 · 82121-33640 · 82121-33650 · 82121-33660 · 82121-33670 · 82121-33680 · 82121-33690 |
| 82123 | Engine No. 3 wiring harness | 82123-06010 · 82123-06020 |
| 82131 | Front panel wiring harness | 82131-06170 · 82131-06171 · 82131-06180 · 82131-06181 · 82131-06190 · 82131-06191 · 82131-06200 · 82131-06201 · 82131-06210 · 82131-06211 · 82131-06220 · 82131-06221 · 82131-06230 · 82131-06231 · 82131-06232 · 82131-06240 · 82131-06241 · 82131-06242 · 82131-06250 · 82131-06251 · 82131-06252 · 82131-06600 · 82131-06610 · 82131-06620 · 82131-06630 · 82131-06640 · 82131-06650 · 82131-06660 · 82131-06670 · 82131-06680 · 82131-06690 · 82135-06140 · 82135-06150 · 82135-06180 · 82135-06190 · 82135-06191 · 82135-06200 · 82135-06201 · 82135-06210 · 82135-06211 · 82135-06220 · 82135-06221 · 82135-06230 · 82135-06231 · 82135-06240 · 82135-06241 · 82135-06250 |

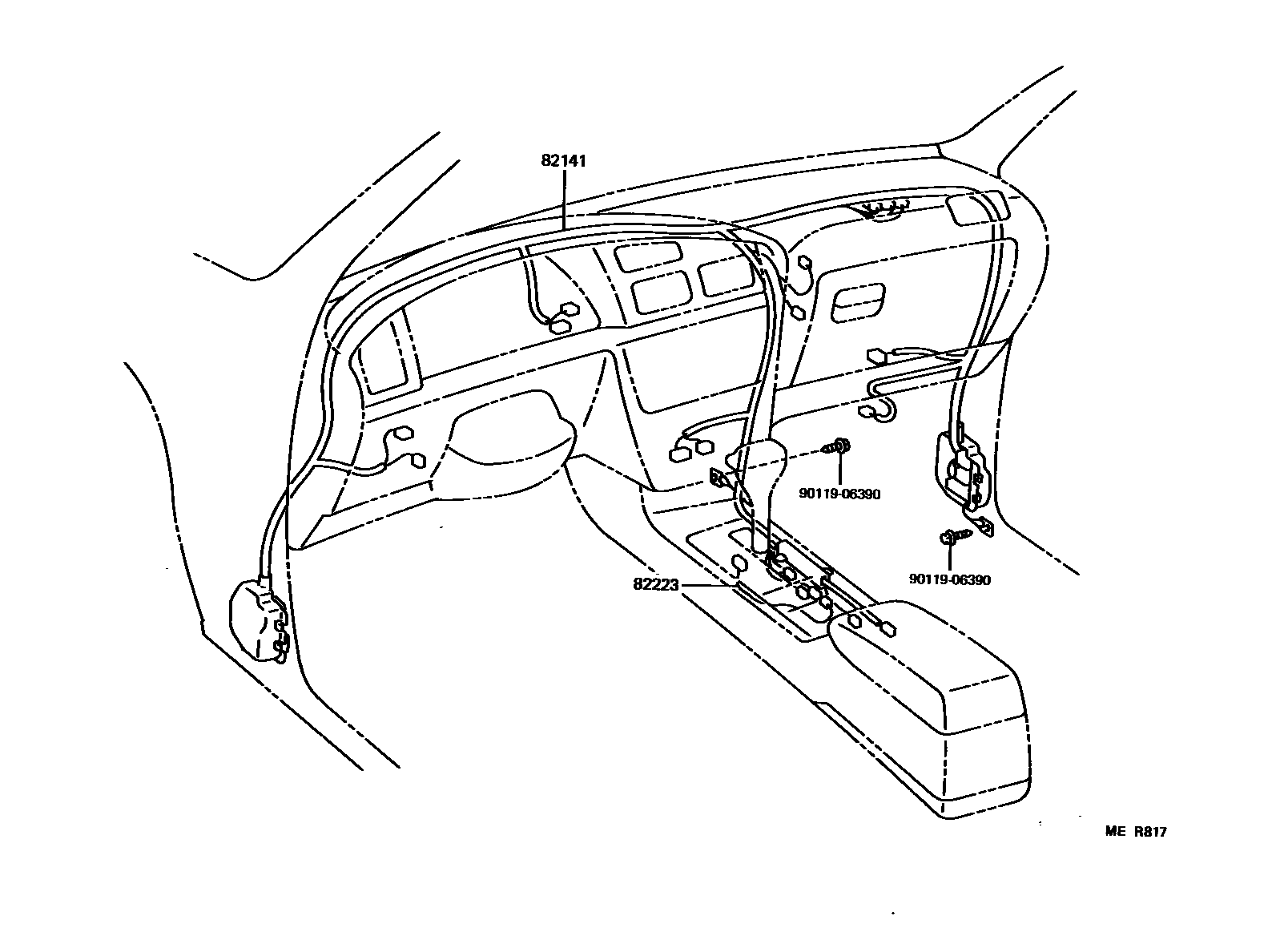

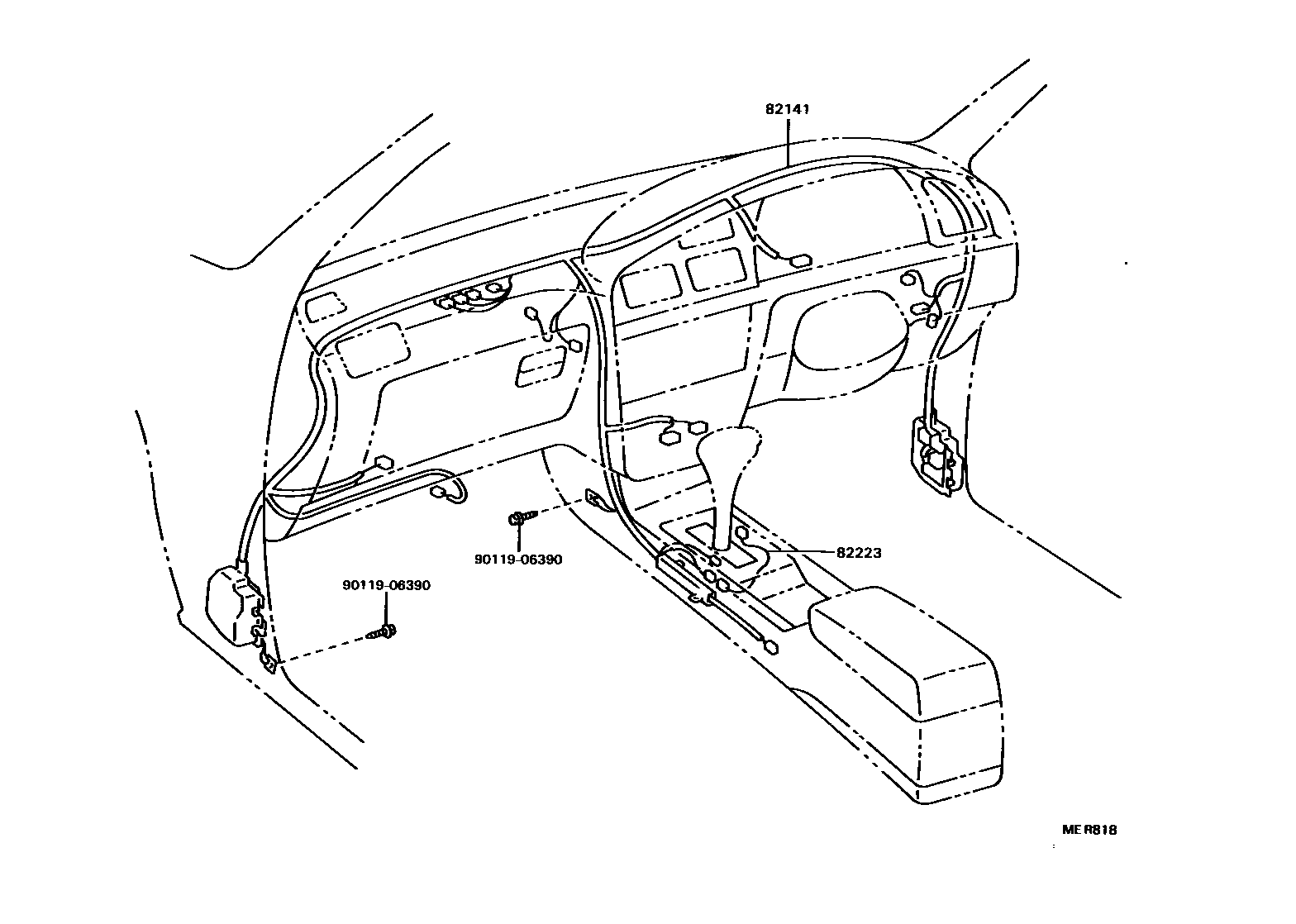

| 82141 | Dashboard wiring harness | 82141-06060 · 82141-06061 · 82141-06070 · 82141-06071 · 82141-06080 · 82141-06090 · 82141-06100 · 82141-06101 · 82141-06110 · 82141-06111 · 82141-06360 · 82141-06390 · 82141-06420 · 82141-06450 · 82141-06460 · 82141-06470 · 82141-06570 · 82141-06580 · 82141-06590 · 82141-06600 |
| 82142 | Instrument panel wiring harness No. 2 | 82142-06010 |

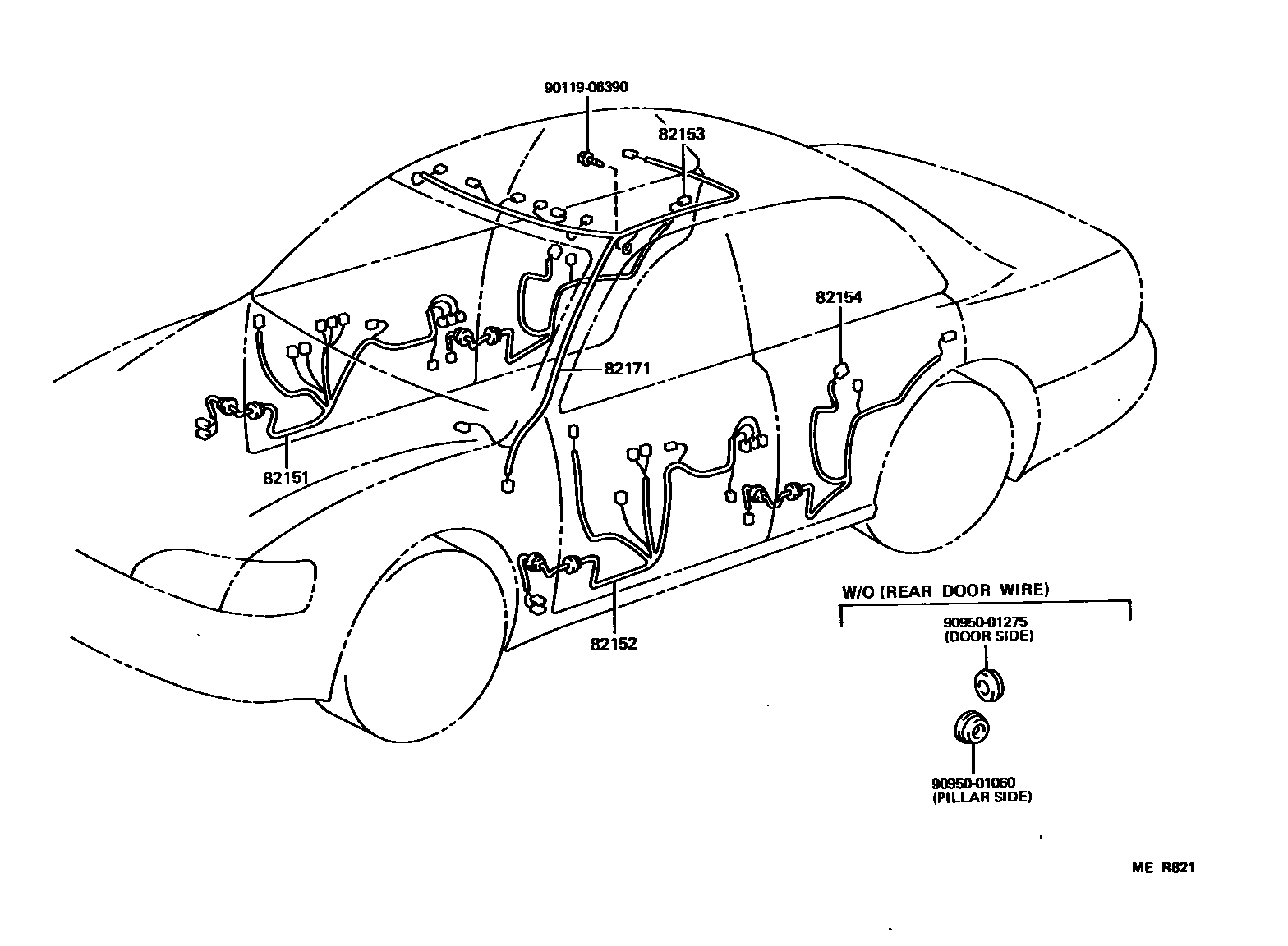

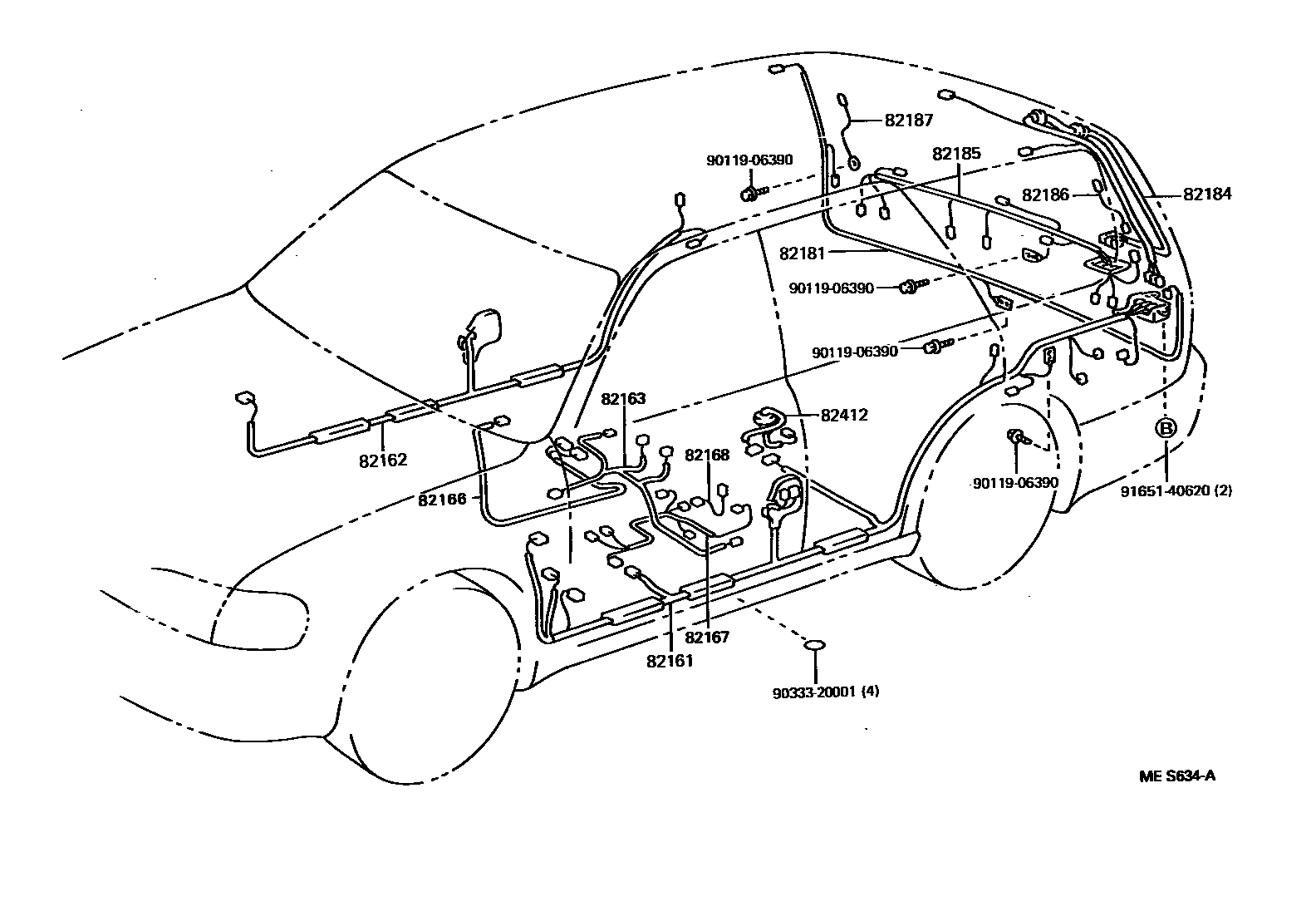

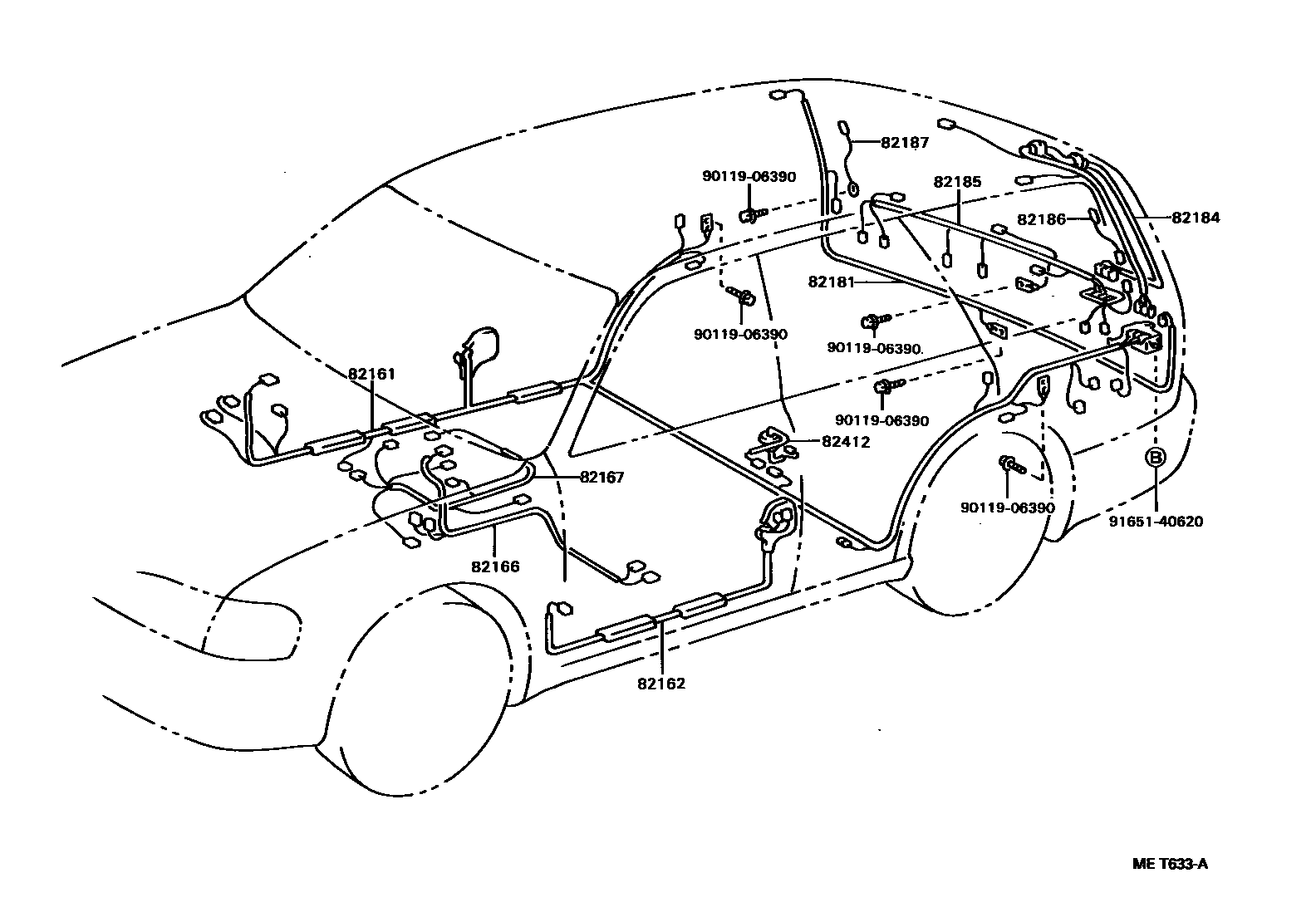

| 82151 | Right front door wiring harness | 82151-06040 · 82151-06070 · 82151-06080 · 82151-06090 · 82151-06091 · 82151-06100 · 82151-06101 · 82151-06340 · 82151-06350 · 82151-06390 · 82151-06400 · 82151-06440 · 82151-06480 · 82151-06490 · 82151-06500 · 82151-06510 |
| 82152 | Left front door wiring harness | 82152-06060 · 82152-06090 · 82152-06100 · 82152-06110 · 82152-06111 · 82152-06120 · 82152-06121 · 82152-06320 · 82152-06330 · 82152-06340 · 82152-06350 · 82152-06410 · 82152-06420 · 82152-06460 · 82152-06520 · 82152-06530 · 82152-06540 · 82152-06550 · 82152-06560 · 82152-06570 |
| 82153 | Rear door wiring harness No. 1 | 82153-06020 · 82153-06040 · 82153-06140 · 82153-06150 |
| 82154 | Rear door wiring harness No. 2 | 82154-06020 · 82154-06040 · 82154-06140 · 82154-06150 |
| 82161 | floor wiring harness | 82161-06060 · 82161-06070 · 82161-06080 · 82161-06081 · 82161-06270 · 82161-06271 · 82161-06280 · 82161-06281 · 82161-06290 · 82161-06291 · 82161-06300 · 82161-06301 · 82161-06310 · 82161-06311 · 82161-06390 · 82161-06400 · 82161-06410 · 82161-06420 |
| 82162 | Floor wiring harness No. 2 | 82162-06030 · 82162-06040 · 82162-06050 · 82162-06051 · 82162-06150 · 82162-06160 · 82162-06170 · 82162-06240 · 82162-06250 |
| 82163 | Floor wiring harness No. 3 | 82163-06010 · 82163-06020 · 82163-06030 |
| 82166 | Armrest box wiring harness | 82166-06020 · 82166-06030 · 82166-06040 · 82166-06060 · 82166-06061 |
| 82167 | Seat No. 1 wiring harness | 82167-06010 · 82167-06020 · 82167-33020 · 82167-33040 · 82167-33090 |
| 82168 | Seat No. 2 wiring harness | 82168-06010 |
| 82171 | Roof No. 1 wiring harness | 82171-06010 · 82171-06050 · 82171-06051 · 82171-06080 · 82171-06081 · 82171-06090 · 82171-06091 · 82171-06100 · 82171-06101 · 82171-06240 · 82171-06270 · 82171-06271 · 82171-06280 · 82171-06281 · 82171-06320 |
| 82181 | Luggage No. 1 wiring harness | 82181-06020 |
| 82184 | Rear door No. 1 wiring harness | 82184-06010 |
| 82185 | Rear door wiring harness No. 2 | 82185-06020 · 82185-06021 · 82185-06050 |
| 82186 | Rear window wiring harness No. 1 | 82186-06010 |
| 82187 | Rear window wiring harness No. 2 | 82187-06020 |
| 82210C | fuse | 90982-08202 · 90982-08246 |
| 82219A | sensor harness | 82219-33010 |
| 82223 | switch harness | 82223-06010 · 82223-33020 |
| 82345 | diode | 82345-12030 |
| 82412 | Fuel gauge wiring harness | 82412-06010 · 82412-06020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 · 82817-33350 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 · 82817-33400 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-20050 |

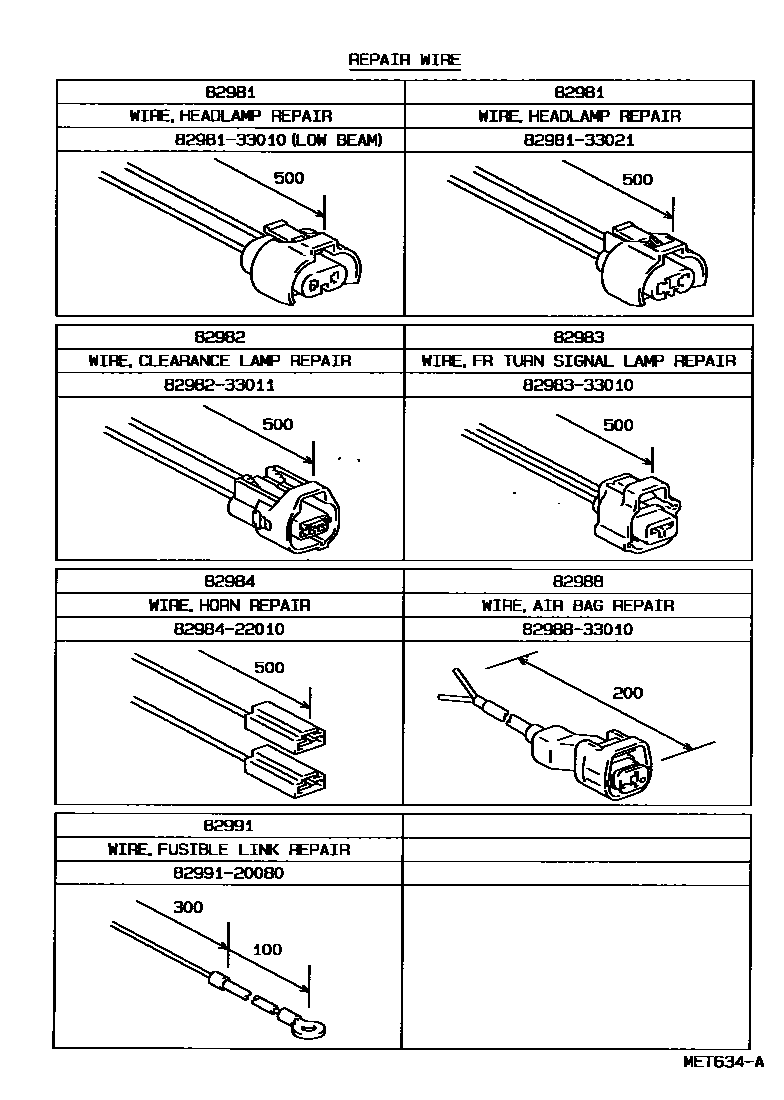

| 82981 | Headlight repair line | 82981-33010 · 82981-33021 · 82981-33030 · 82981-33040 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82988 | Air bag repair line | 82988-33010 |
| 82991 | Fuse repair line | 82991-20080 |
