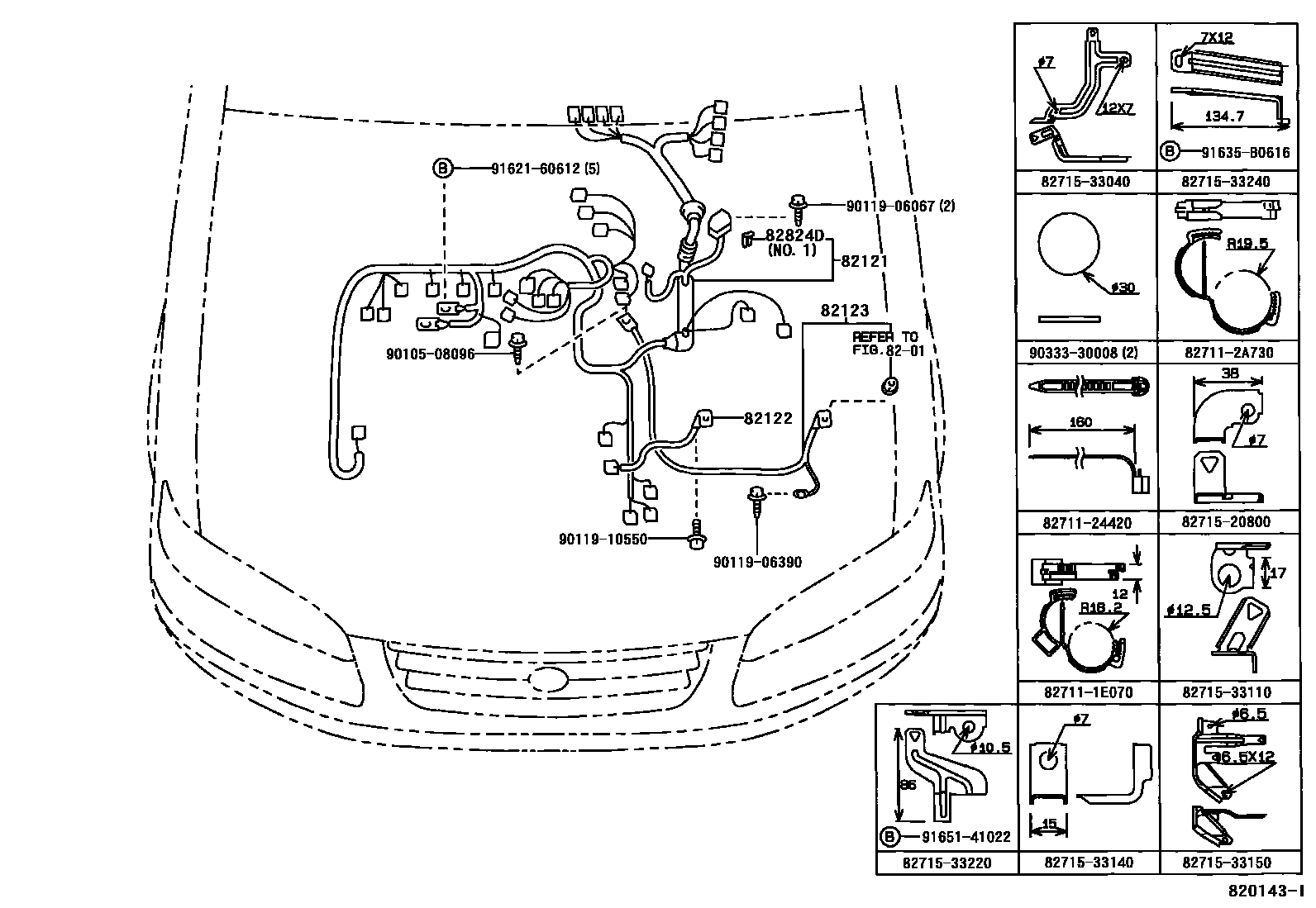

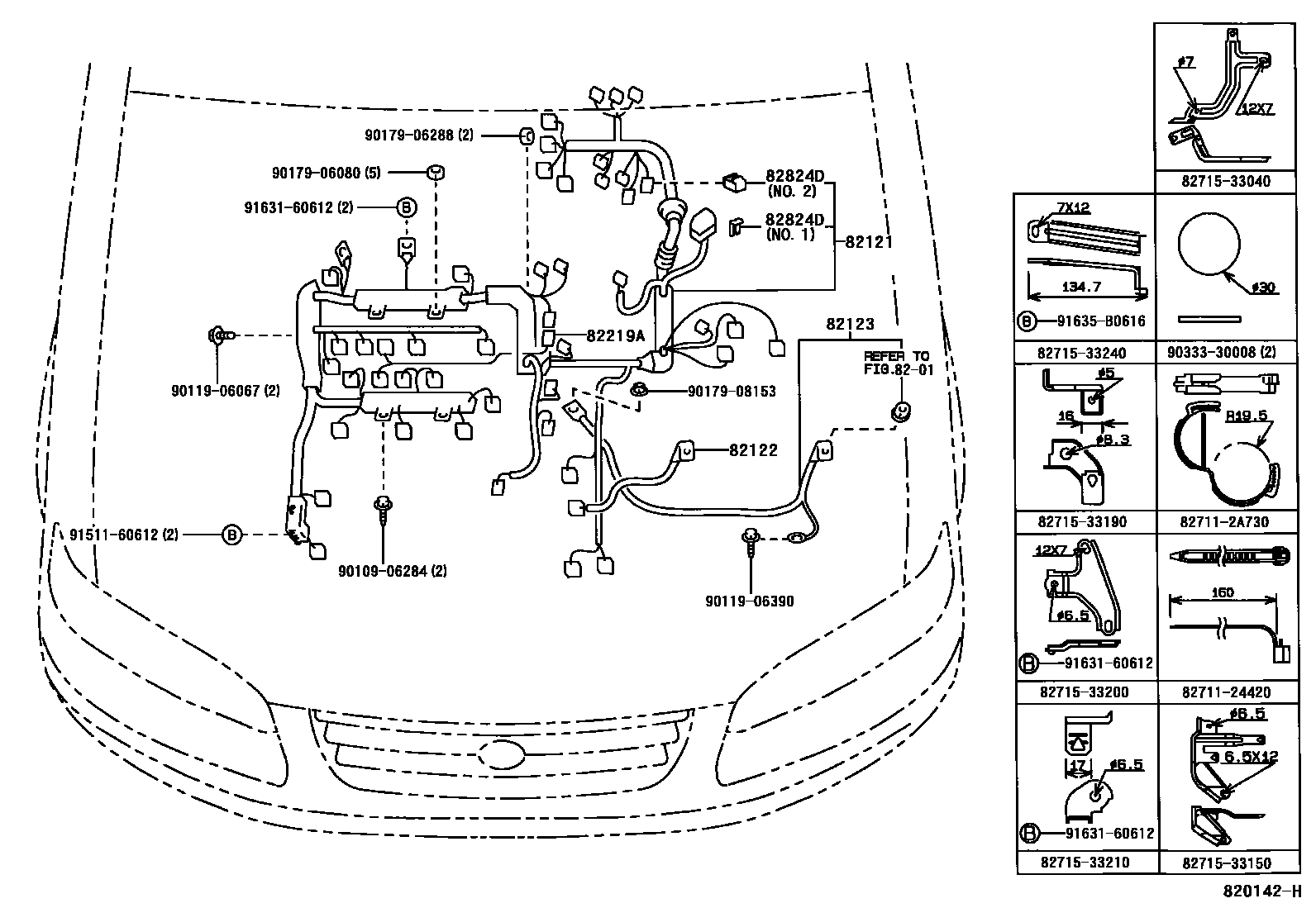

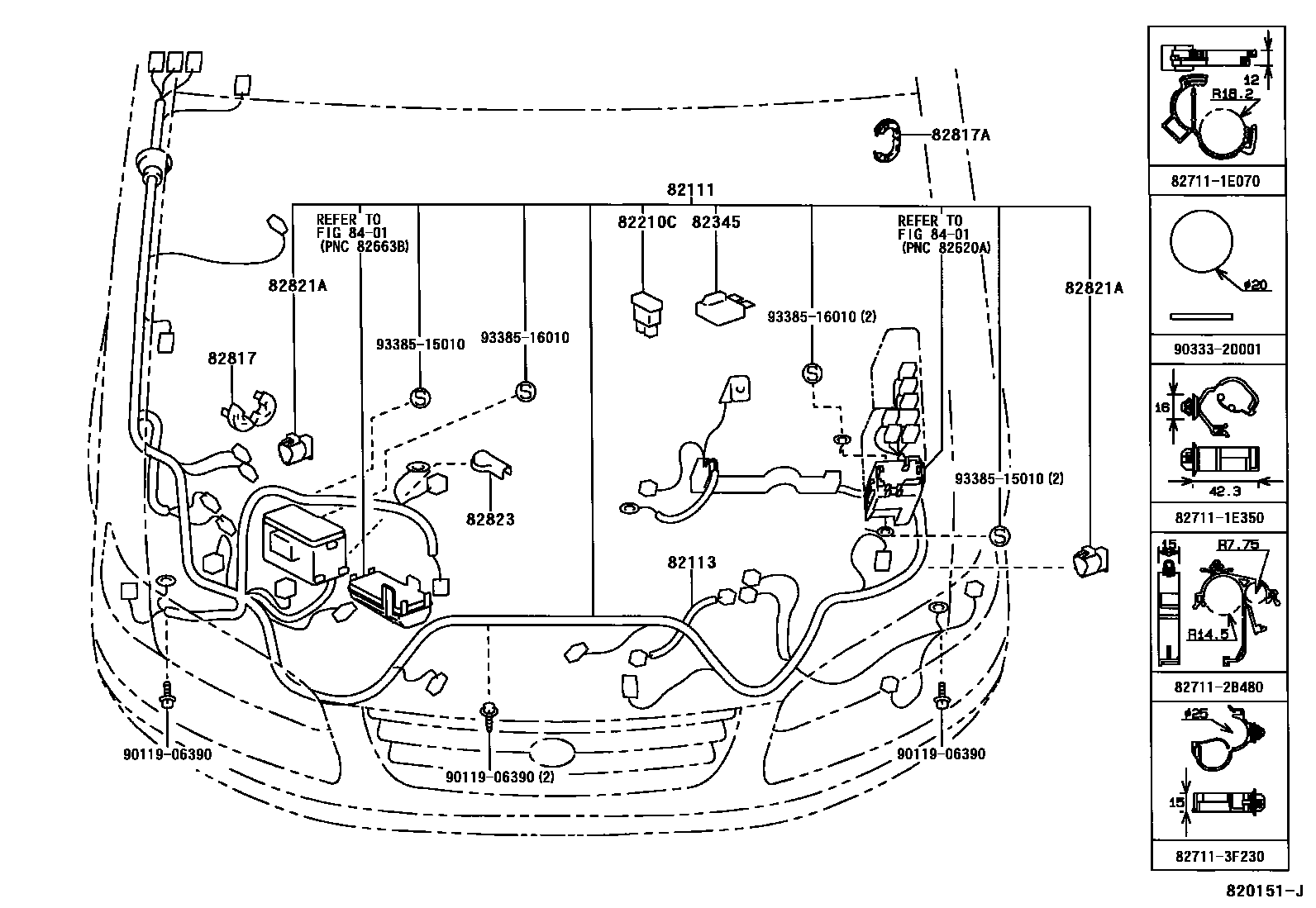

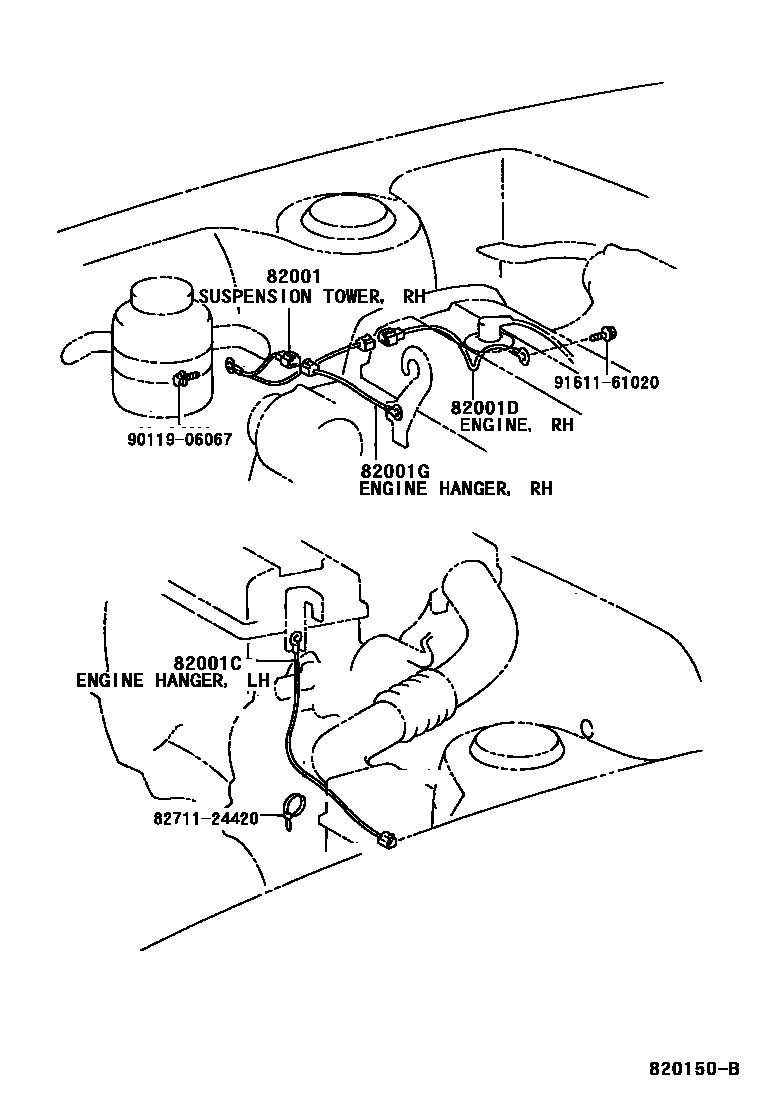

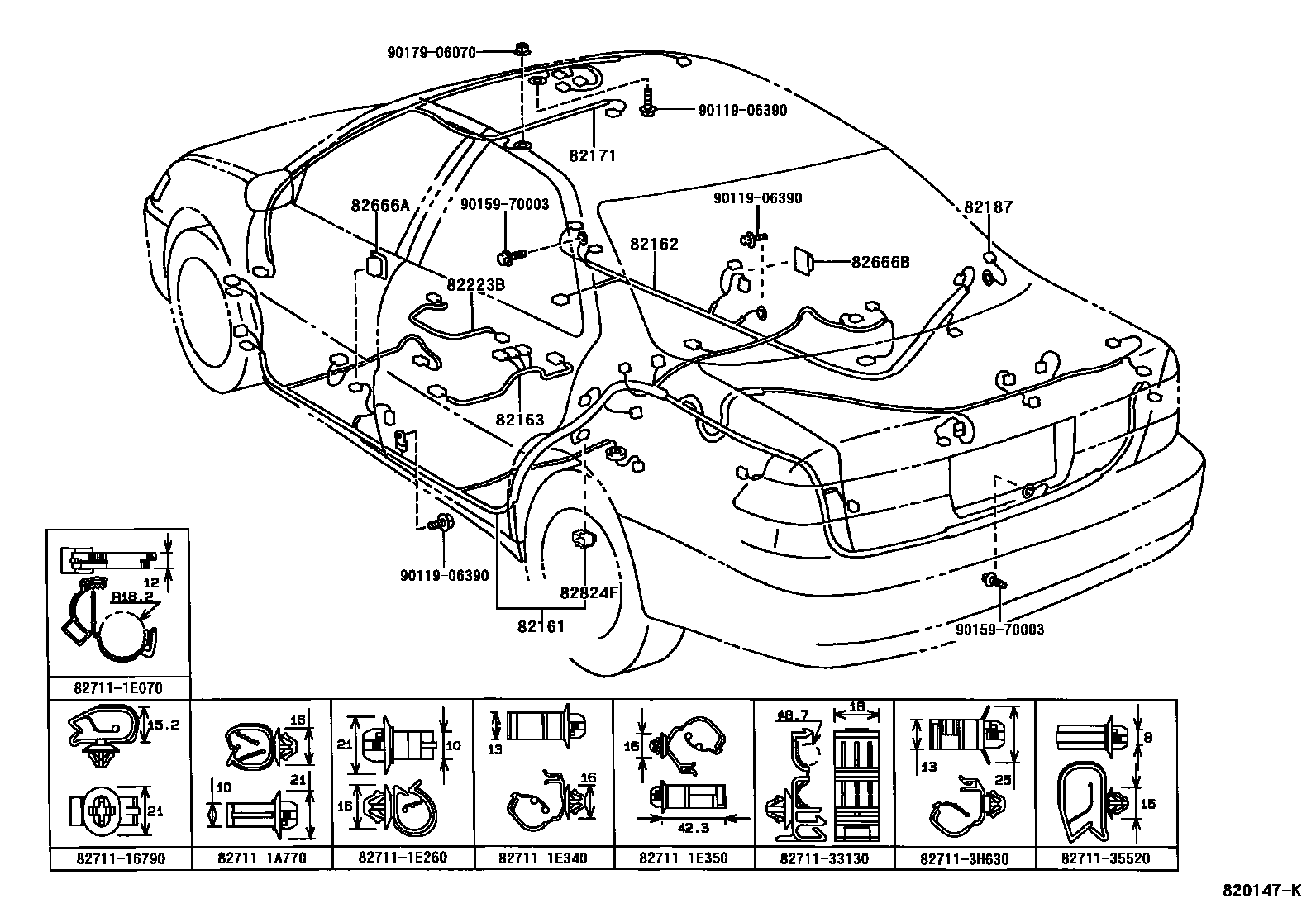

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 13 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

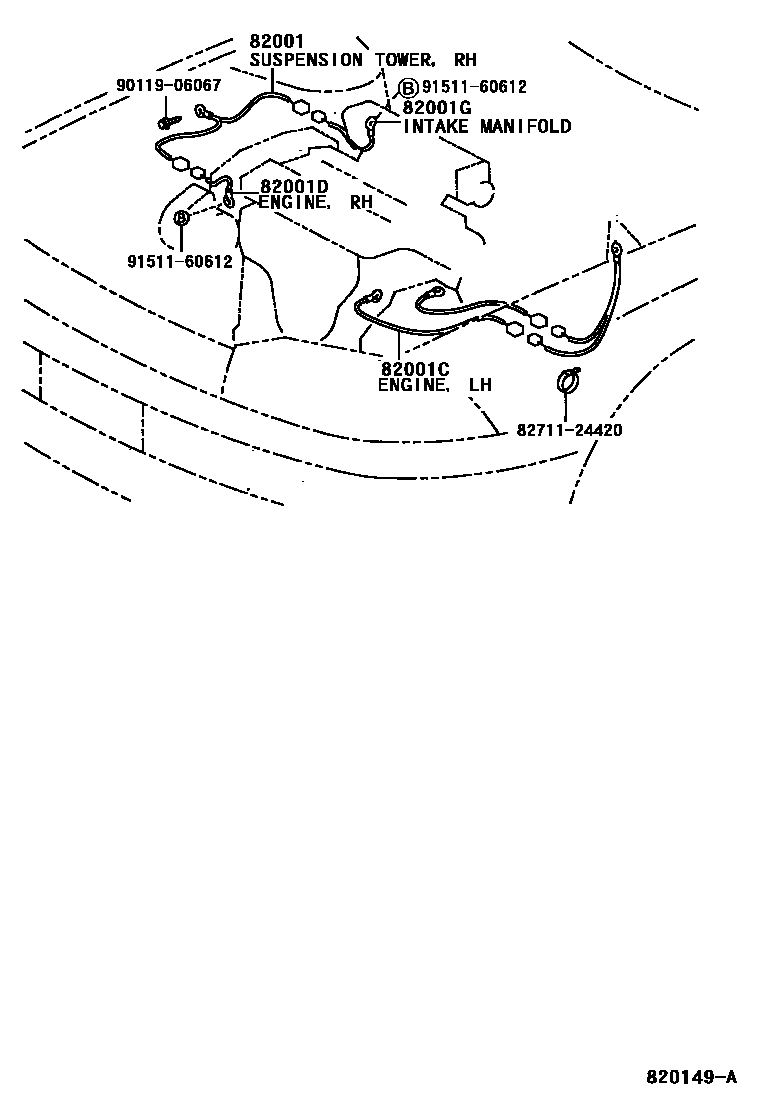

| 82001 | Connection cable No. 1 | 90980-07346 |
| 82001C | Connection cable No. 2 | 90980-07390 · 90980-07400 |
| 82001D | Connection cable No. 3 | 90980-07287 · 90980-07315 |
| 82001G | No. 4 connecting cable | 90084-98019 · 90980-07280 · 90980-07347 |
| 82111 | Engine room main wiring harness | 82111-33440 · 82111-33441 · 82111-33450 · 82111-33451 · 82111-33460 · 82111-33461 · 82111-33470 · 82111-33471 · 82111-3T640 · 82111-3T650 · 82111-3T660 · 82111-3T670 · 82111-3T810 · 82111-3T820 · 82115-33180 · 82115-33181 · 82115-33190 · 82115-33200 · 82115-33210 · 82115-33211 · 82115-33220 · 82115-33230 · 82115-33640 · 82115-33650 · 82115-33660 · 82115-33670 · 82115-33680 |
| 82113 | Engine room wiring harness No. 3 | 82113-06020 · 82113-06030 · 82113-33020 · 82113-33030 |
| 82121 | Engine wiring harness | 82121-33800 · 82121-33810 · 82121-33820 · 82121-33830 · 82121-33840 · 82121-33880 · 82121-33881 · 82121-33890 · 82121-3T010 · 82121-3T441 · 82121-3T560 · 82121-3T570 · 82121-3T580 · 82121-3T590 · 82121-3T600 · 82121-3T640 · 82121-3T650 · 82121-3T700 · 82121-3T710 · 82121-3T720 · 82121-3T730 |
| 82122 | Engine No. 2 wiring harness | 82122-07010 · 82122-33020 |
| 82123 | Engine No. 3 wiring harness | 82123-06020 · 82123-33020 |

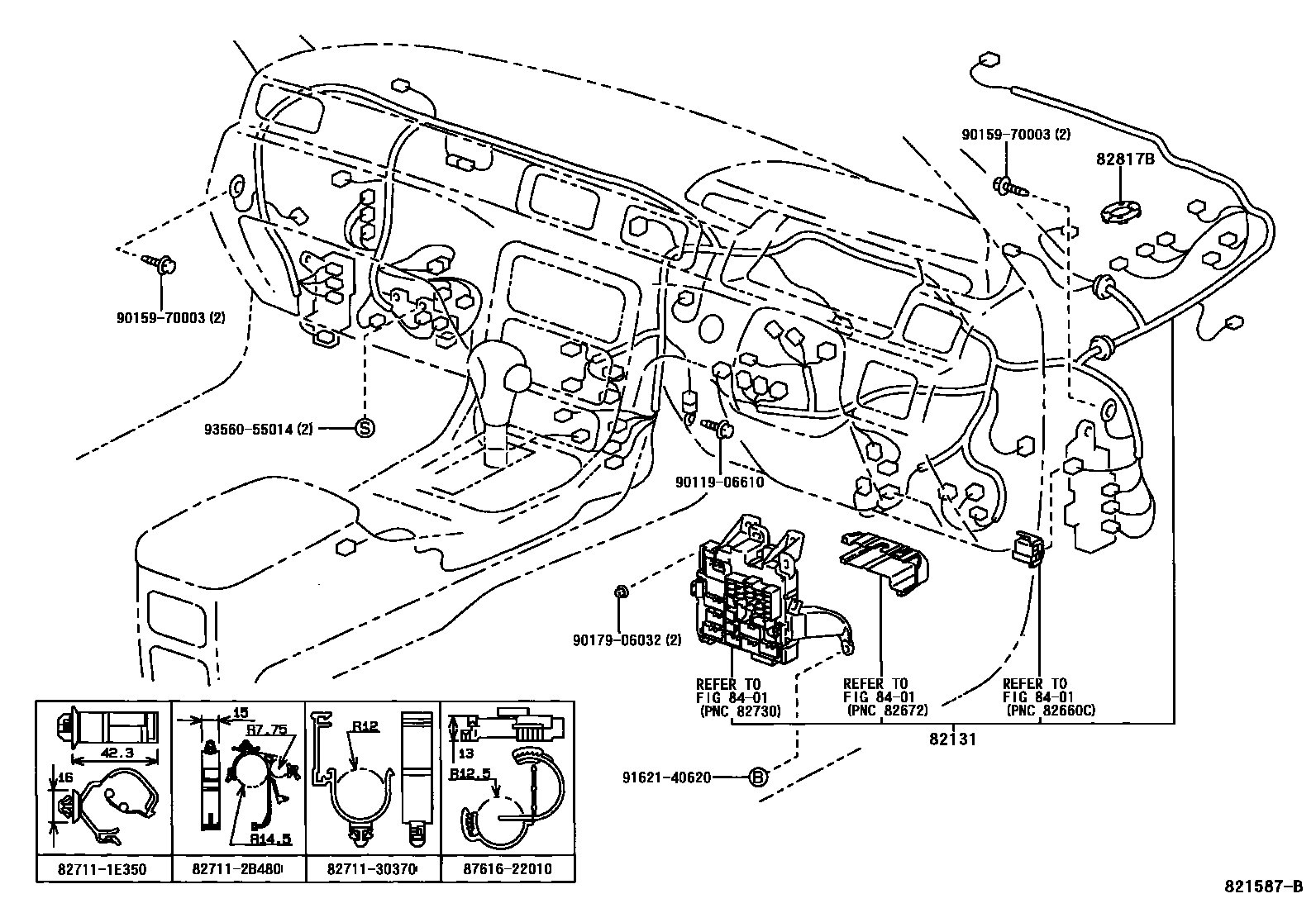

| 82131 | Front panel wiring harness | 82129-33270 · 82129-33280 · 82129-33290 · 82129-33300 · 82129-33310 · 82129-33320 · 82129-33330 · 82129-33340 · 82129-33770 · 82129-33771 · 82129-33780 · 82129-33781 · 82129-33790 · 82129-33800 · 82129-33810 · 82129-33820 · 82129-33830 · 82129-33840 · 82129-33841 · 82129-33850 · 82131-33680 · 82131-33690 · 82131-33700 · 82131-3T400 · 82131-3T410 · 82131-3T420 · 82131-3T710 · 82131-3T720 · 82135-33550 · 82135-33560 · 82135-33570 · 82135-33580 · 82135-33590 · 82135-33600 · 82135-33610 · 82135-33620 · 82148-33110 · 82148-33120 · 82148-33130 · 82148-33140 · 82148-33141 |

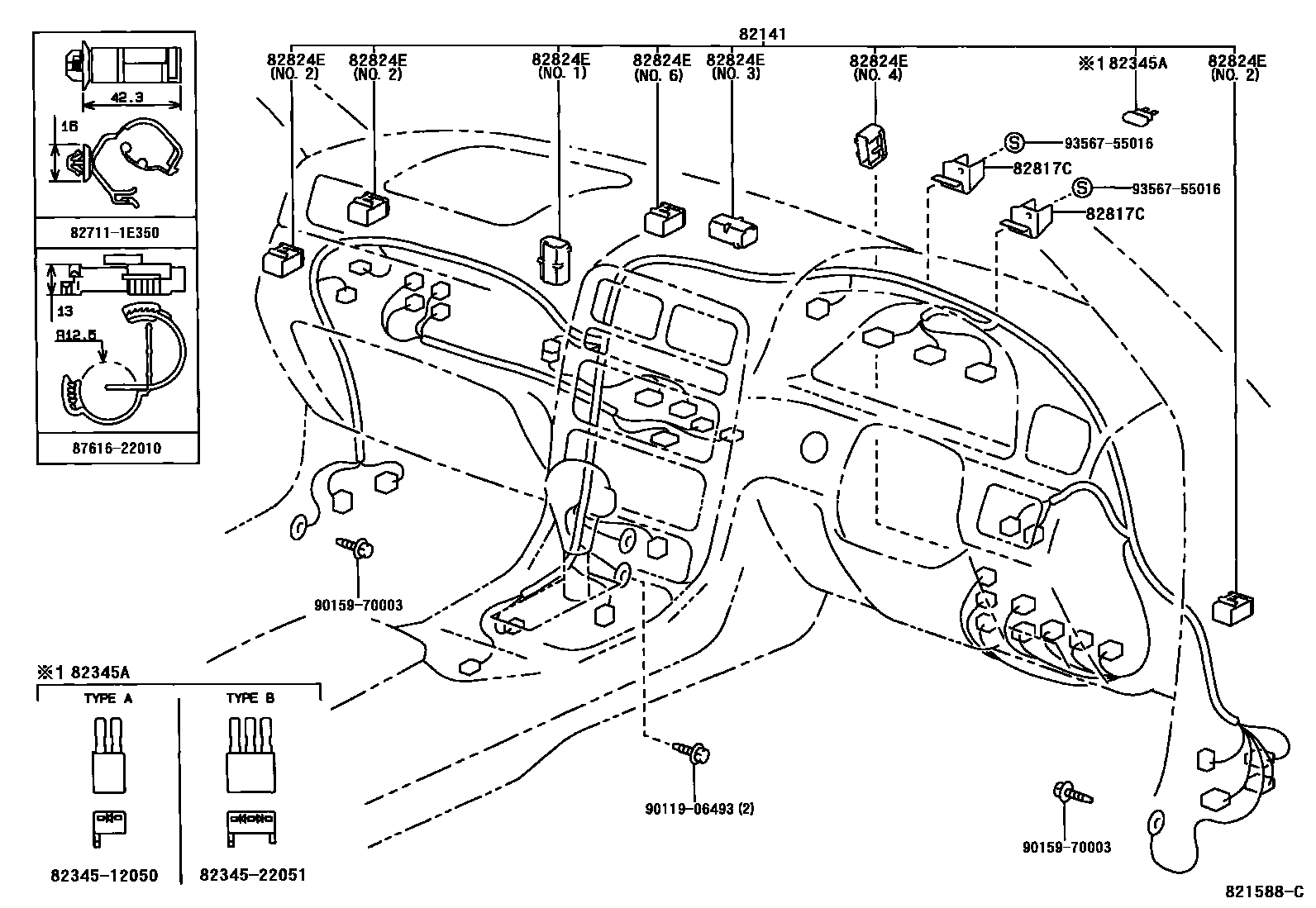

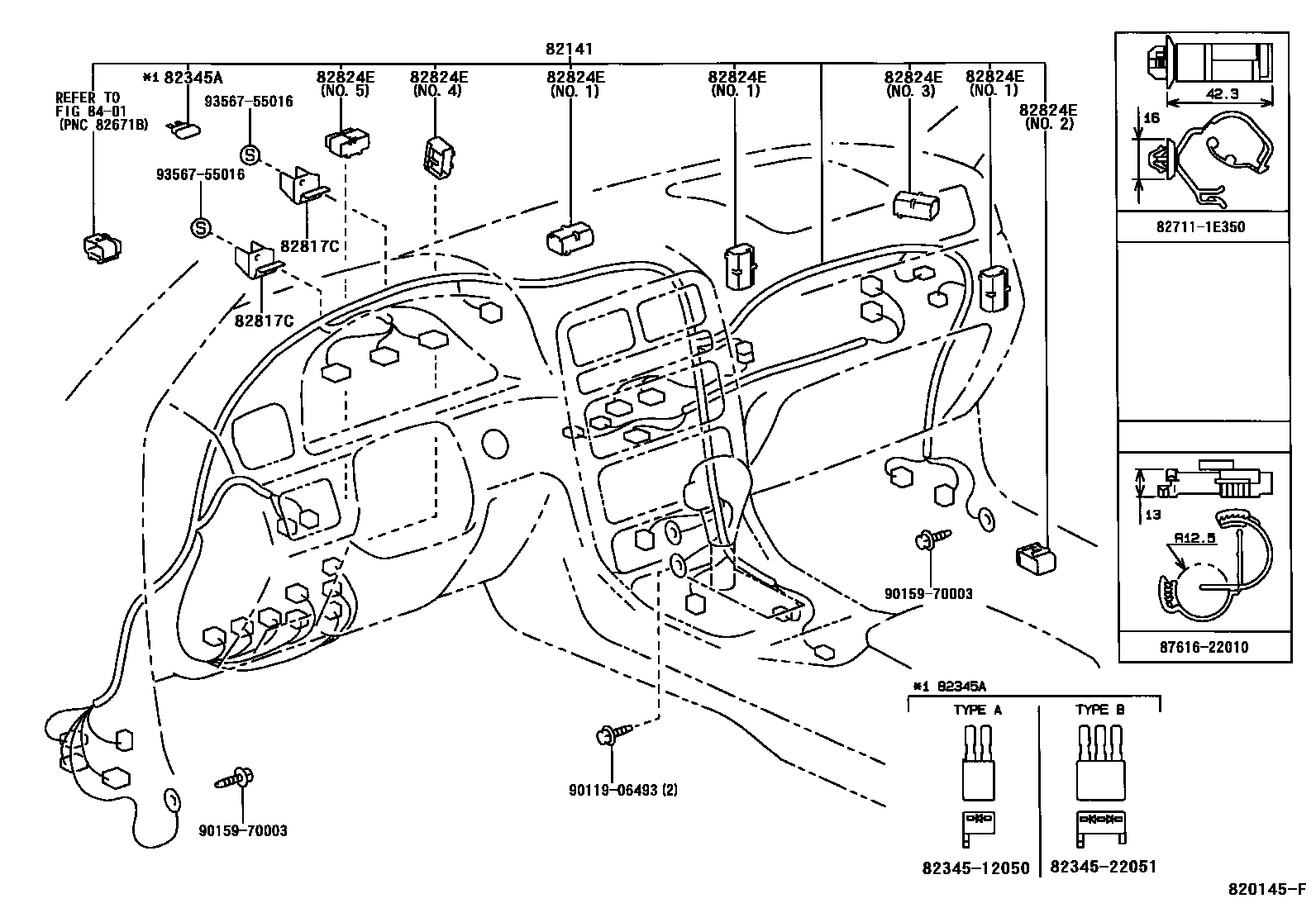

| 82141 | Dashboard wiring harness | 82141-33430 · 82141-33440 · 82141-3T050 · 82141-3T070 · 82141-3T080 · 82141-3T090 · 82141-3T130 · 82141-3T250 · 82141-3T520 · 82141-3T530 · 82141-3T540 · 82141-3T550 · 82141-3T560 · 82145-33280 · 82145-33290 · 82145-33300 · 82145-33310 · 82145-33320 |

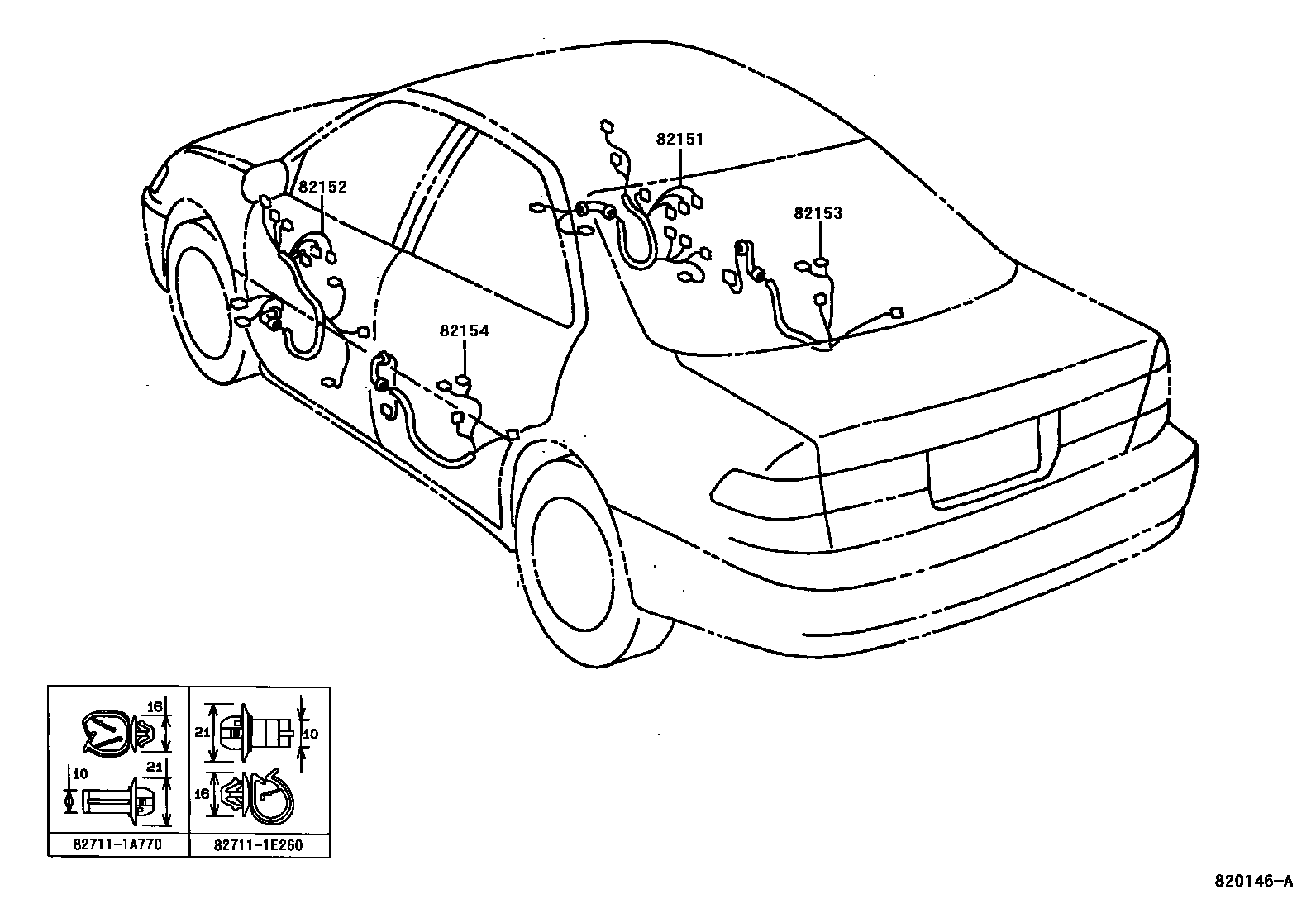

| 82151 | Right front door wiring harness | 82151-33280 · 82151-33281 · 82151-33290 · 82151-33291 · 82151-33630 · 82151-33820 · 82151-33830 |
| 82152 | Left front door wiring harness | 82152-33670 · 82152-33671 · 82152-33680 · 82152-33681 · 82152-33760 · 82152-3T050 · 82152-3T060 |
| 82153 | Rear door wiring harness No. 1 | 82153-33080 · 82153-AA020 |
| 82154 | Rear door wiring harness No. 2 | 82153-33080 · 82153-AA020 |

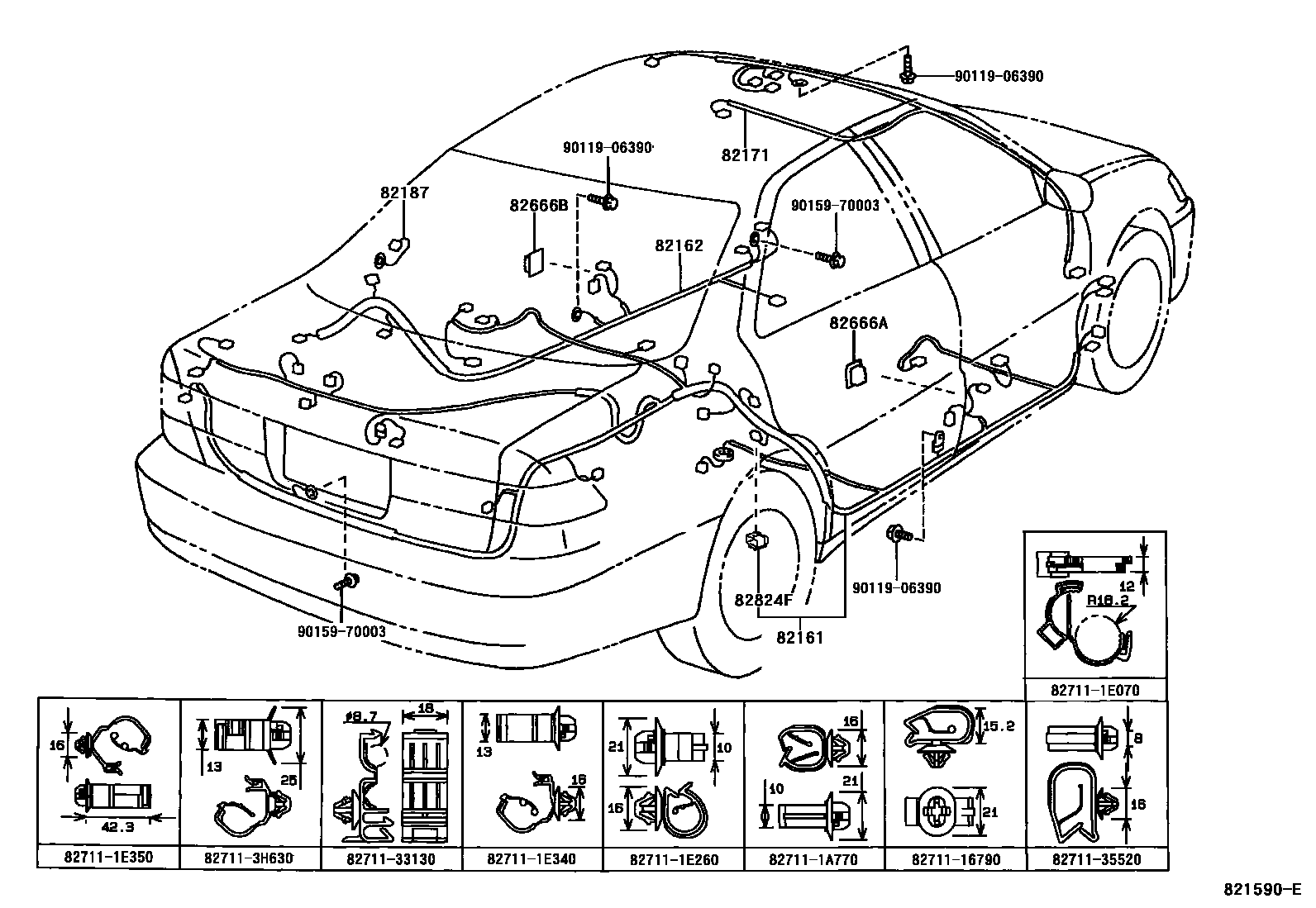

| 82161 | floor wiring harness | 82161-33590 · 82161-33600 · 82161-33610 · 82161-33620 · 82161-33710 · 82161-33720 · 82161-33730 · 82161-33740 · 82161-33750 · 82161-33890 · 82161-3T010 · 82161-3T120 · 82161-3T130 · 82161-3T220 · 82161-3T230 · 82161-3T240 · 82161-3T410 · 82161-3T420 · 82161-3T430 · 82161-3T440 · 82161-3T450 · 82161-3T460 · 82161-3T470 · 82161-3T480 · 82161-3T490 · 82161-3T500 · 82161-3T770 · 82161-3T780 · 82161-3T781 · 82161-3T790 · 82161-3T800 · 82161-3T801 · 82161-3T810 · 82161-3T820 · 82161-3T821 · 82161-3T830 · 82161-3T840 · 82161-3T841 · 82161-3T850 · 82161-3T860 · 82161-3T861 |
| 82162 | Floor wiring harness No. 2 | 82162-33290 · 82162-33590 · 82162-33600 · 82162-33610 · 82162-33620 · 82162-33750 · 82162-3T270 · 82162-3T280 · 82162-3T290 · 82162-3T300 · 82162-3T590 · 82162-3T600 · 82162-3T601 · 82162-3T610 · 82162-3T620 · 82162-3T621 · 82162-AA060 · 82162-AA070 |
| 82163 | Floor wiring harness No. 3 | 82163-33010 |

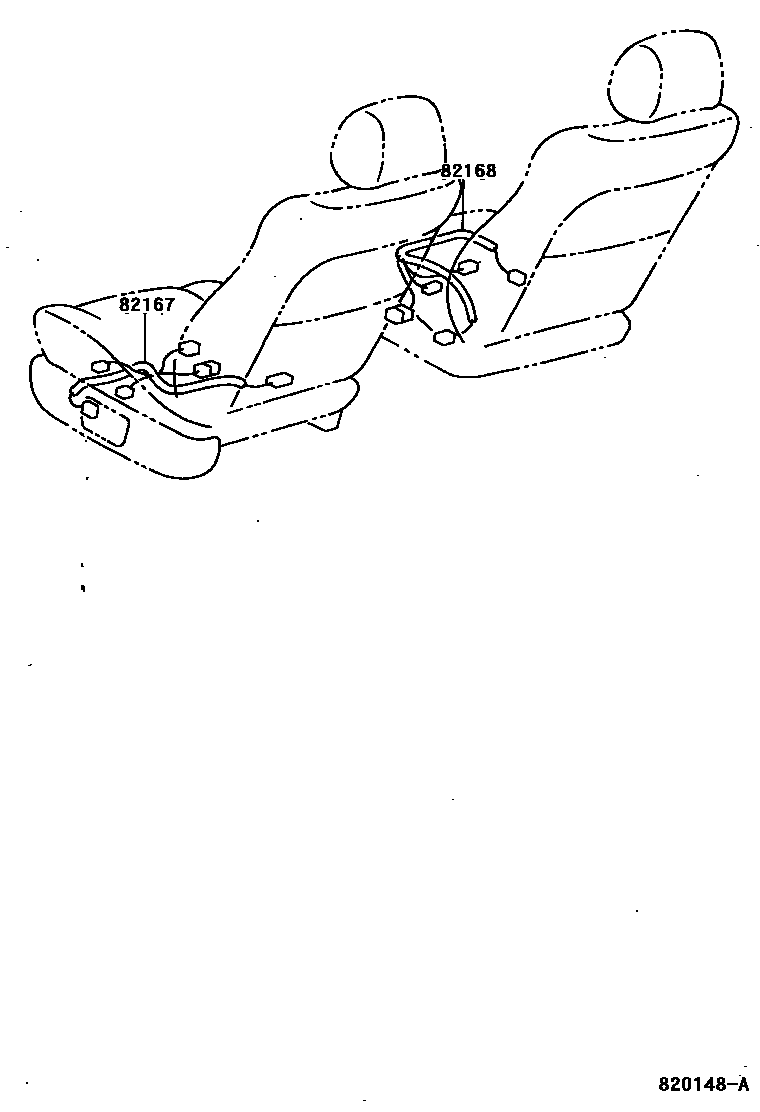

| 82167 | Seat No. 1 wiring harness | 82167-33080 |
| 82168 | Seat No. 2 wiring harness | 82168-33030 · 82168-33060 |
| 82171 | Roof No. 1 wiring harness | 82171-33250 · 82171-33251 · 82171-33290 · 82171-33480 · 82171-33481 · 82171-33490 |
| 82187 | Rear window wiring harness No. 2 | 82187-33030 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08280 · 90982-08281 · 90982-08282 |
| 82219A | sensor harness | 82219-07010 · 82219-33030 |

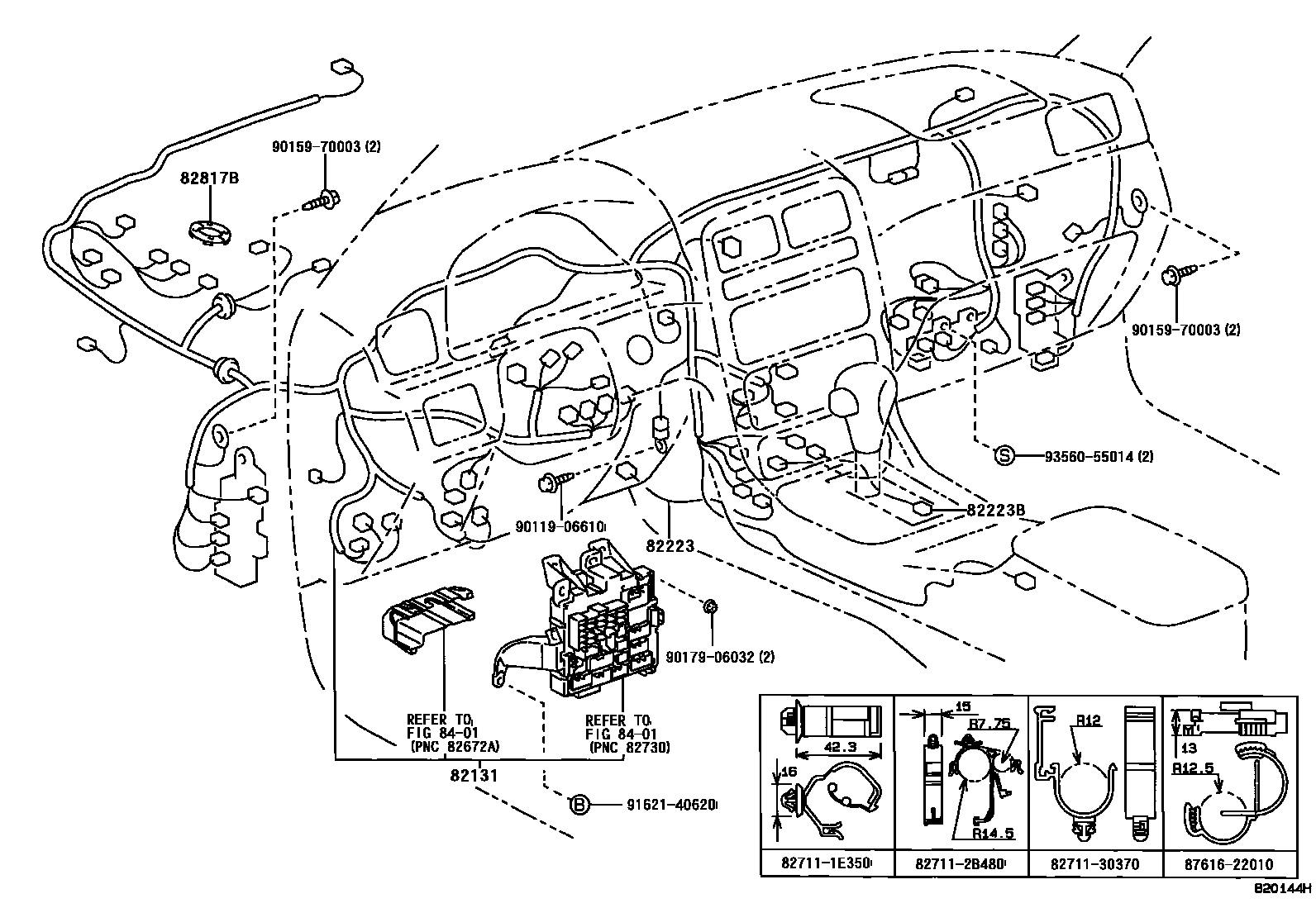

| 82223 | switch harness | 82223-33060 |
| 82223B | Switch No. 2 wiring harness | 82223-33050 · 82223-33070 |
| 82345 | diode | 82345-12050 · 82345-32020 |
| 82345A | diode | 82345-12050 · 82345-22051 |
| 82666A | Connector holder No. 2 | 82666-33180 · 82666-33190 |
| 82666B | No. 3 connector holder | 82666-33180 · 82666-33190 |
| 82817 | No. 1 wire harness protection device | 82817-33350 |
| 82817A | No. 2 wire harness protection device | 82817-2B730 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82817C | No. 4 wire harness protection device | 82817-33360 · 82817-33640 |
| 82821A | Connector cover | 82821-12360 |
| 82823 | No. 1 terminal cover | 82823-22050 |
| 82824D | Harness connector | 82824-24010 · 82824-50110 |
| 82824E | Harness connector | 82824-12210 · 82824-22070 · 82824-22080 · 82824-30180 · 82824-30190 · 82824-50110 |
| 82824F | Harness connector | 82824-12220 |
