Toyota CAMRY 制动助力器和真空管 — Figure 4703

Toyota CAMRY EPC diagram 4703, 制动助力器和真空管, with 4 images and 10 PNC and OE references.

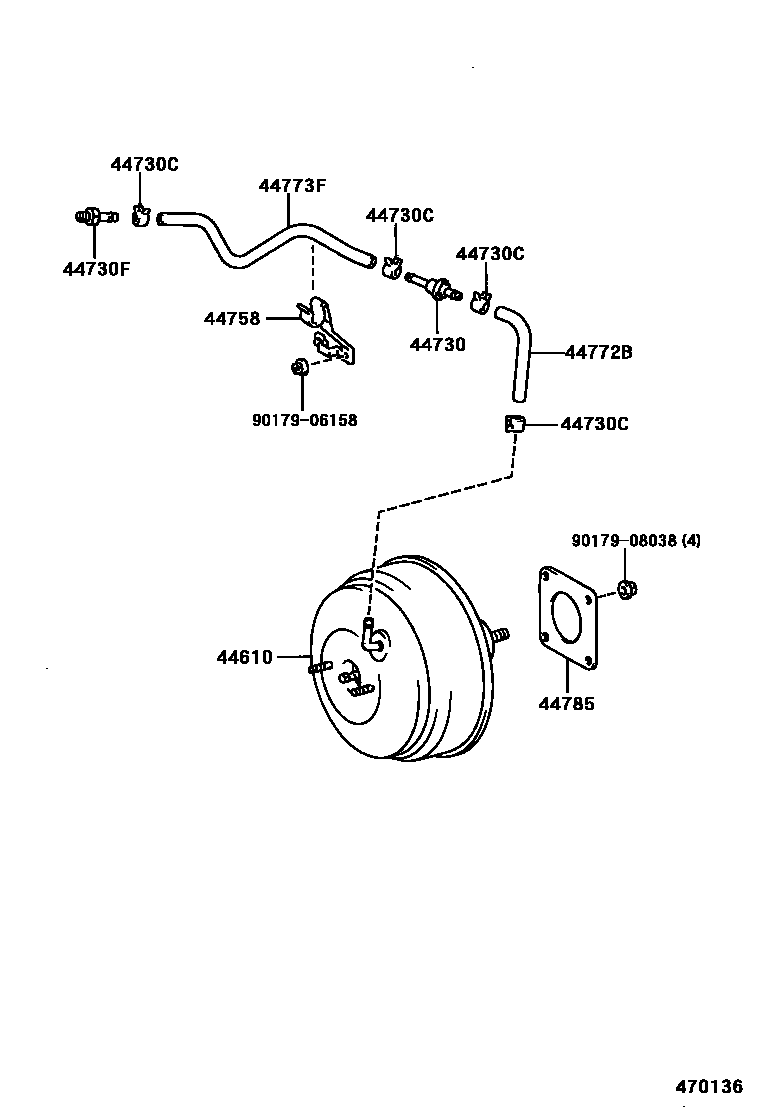

Toyota CAMRY 制动助力器和真空管 EPC diagram — 470136
制动助力器和真空管 — 470136 (199608 – 999999)

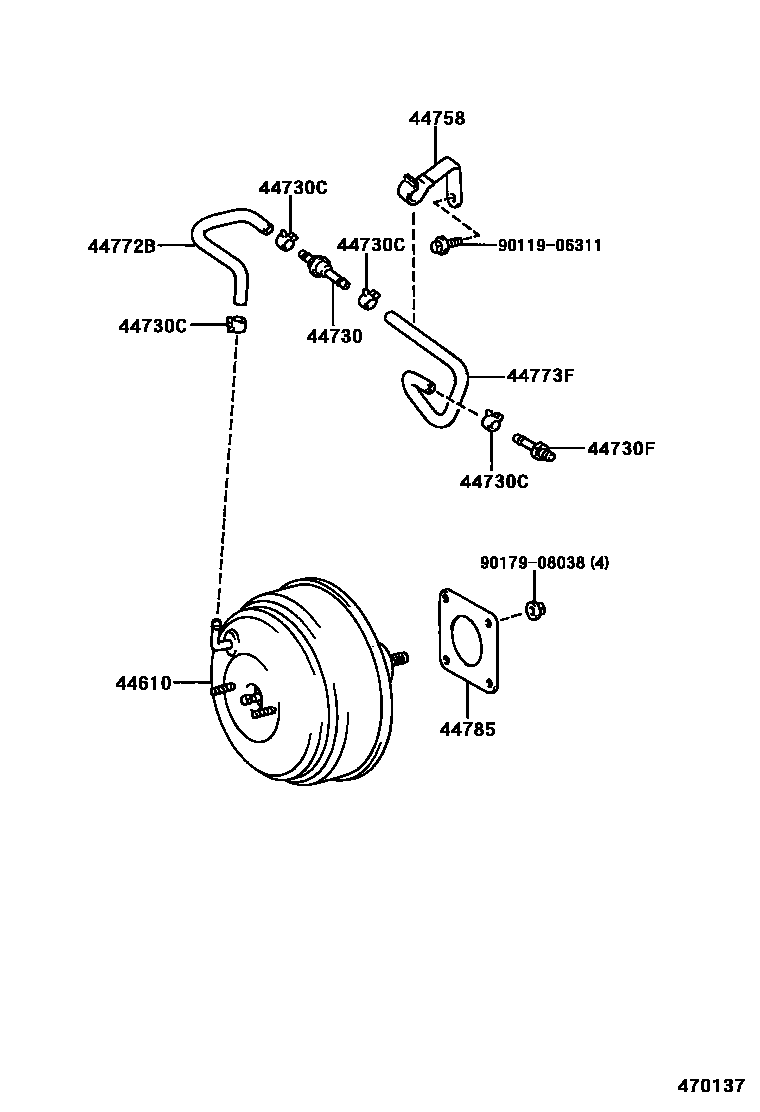

Toyota CAMRY 制动助力器和真空管 EPC diagram — 470137
制动助力器和真空管 — 470137 (199608 – 999999)

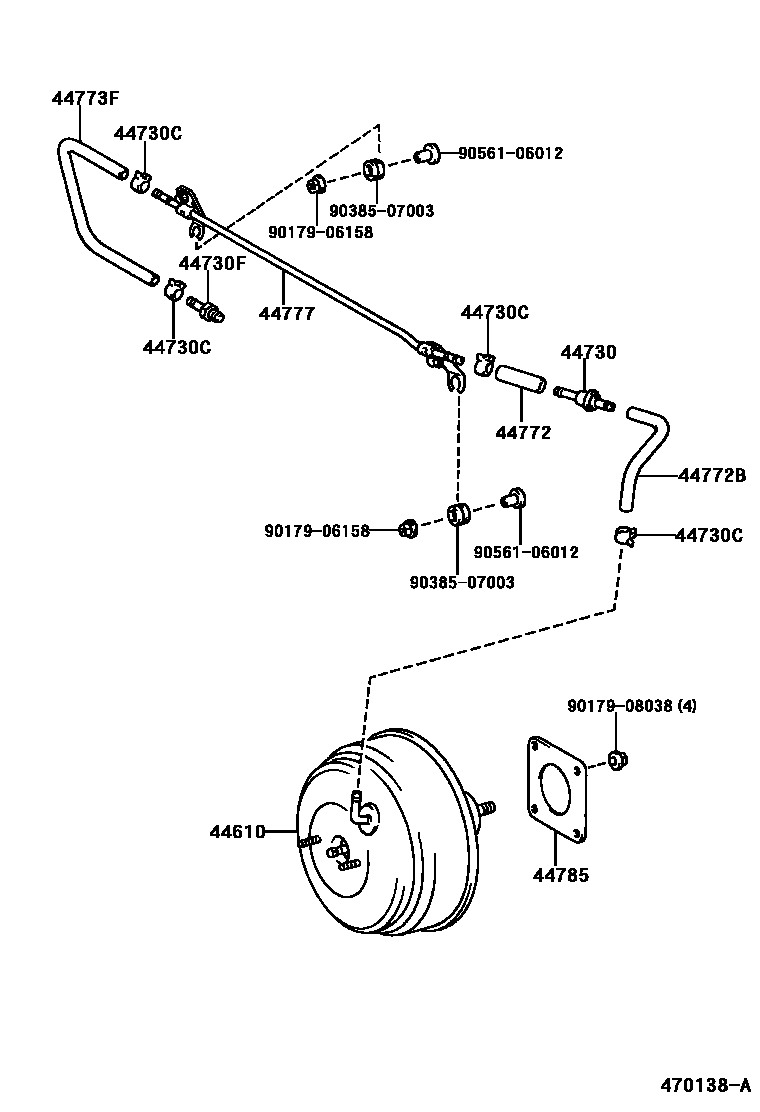

Toyota CAMRY 制动助力器和真空管 EPC diagram — 470138A
制动助力器和真空管 — 470138A (199608 – 999999)

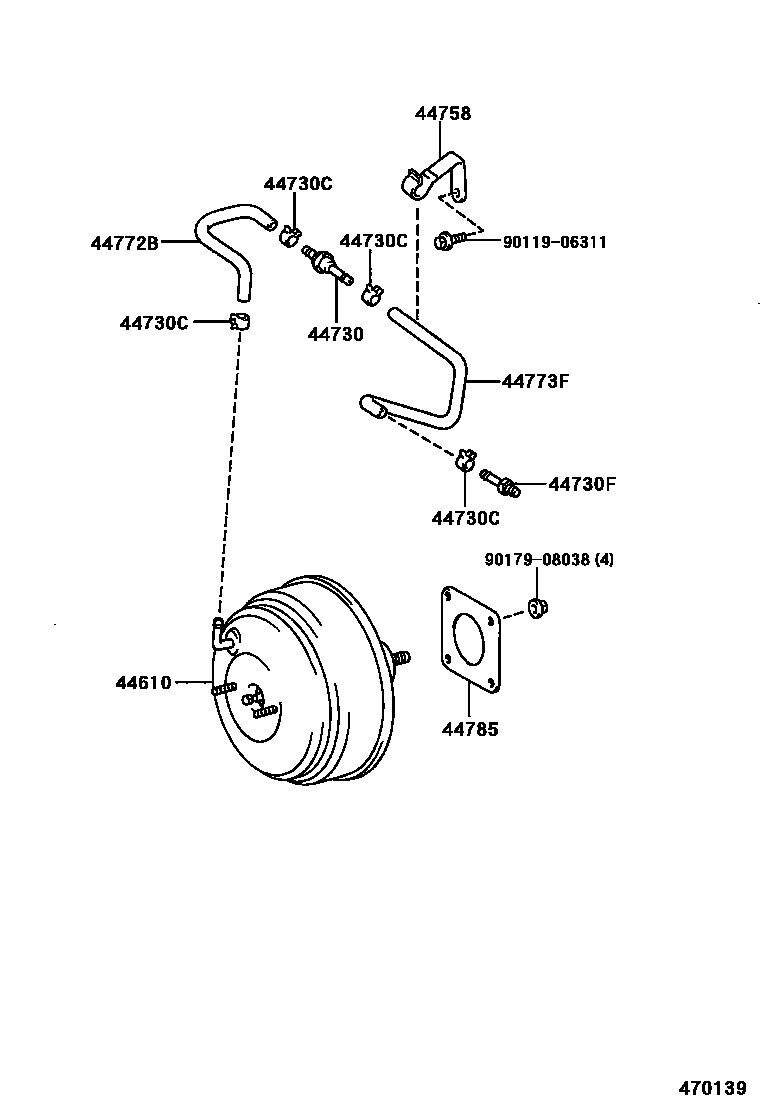

Toyota CAMRY 制动助力器和真空管 EPC diagram — 470139
制动助力器和真空管 — 470139 (199608 – 999999)

PNC and OE references

PNCPart nameOE numbers
44610brake booster assembly44610-33430 · 44610-33470 · 44610-33480 · 44610-33491 · 44610-33510 · 44610-33531
44730Vacuum check valve assembly (for brake)44730-10010
44730CClip (for vacuum hose)90467-16002
44730FVacuum hose connector (for manifold side)90404-51076 · 90404-51319
44758Vacuum check valve bracket44758-33020 · 44758-33030
44772Hoses (check valve to connector tube)44772-33040
44772BHoses (check valve to brake booster)44772-33050 · 44772-33060 · 44772-33070
44773FHoses (connector to check valve)44773-33040 · 44773-33050 · 44773-33060 · 44774-33050
44777No. 1 Vacuum Hose Connector44770-33010
44785brake booster pad44785-20020
