Toyota CAMRY Timing Gear Cover & Rear End Plate — Figure 1106

Toyota CAMRY EPC diagram 1106, Timing Gear Cover & Rear End Plate, with 2 images and 23 PNC and OE references.

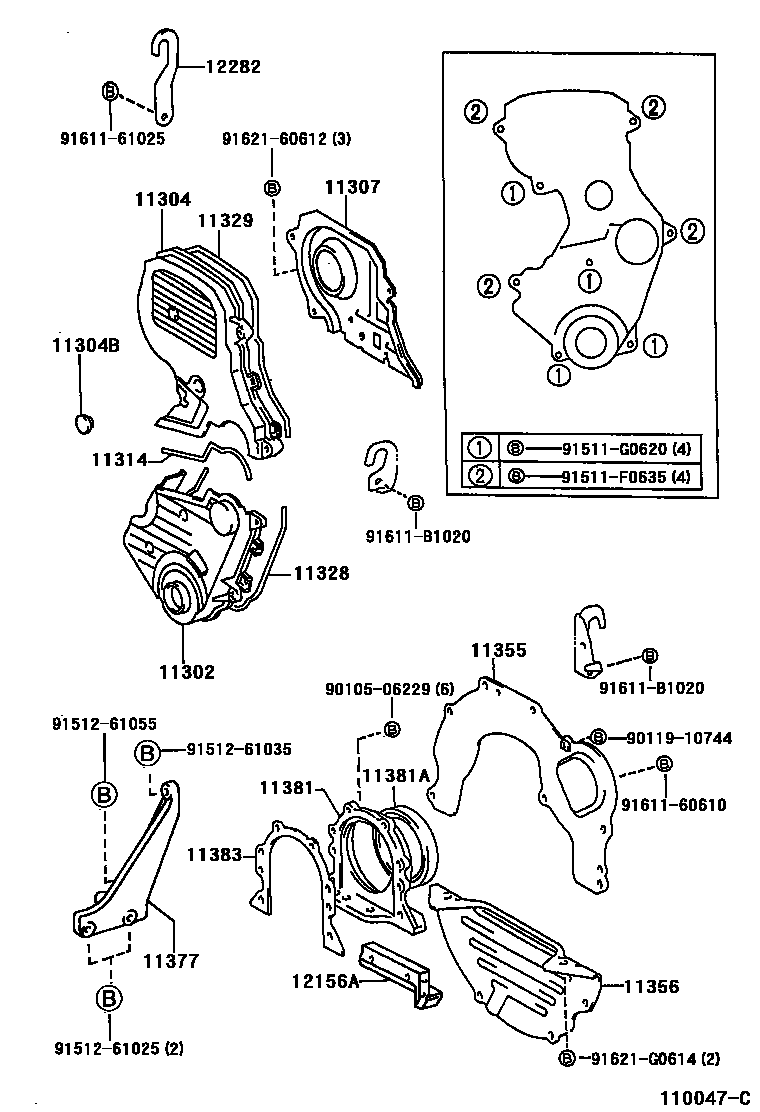

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 110047C
Timing Gear Cover & Rear End Plate — 110047C (199608 – 999999)

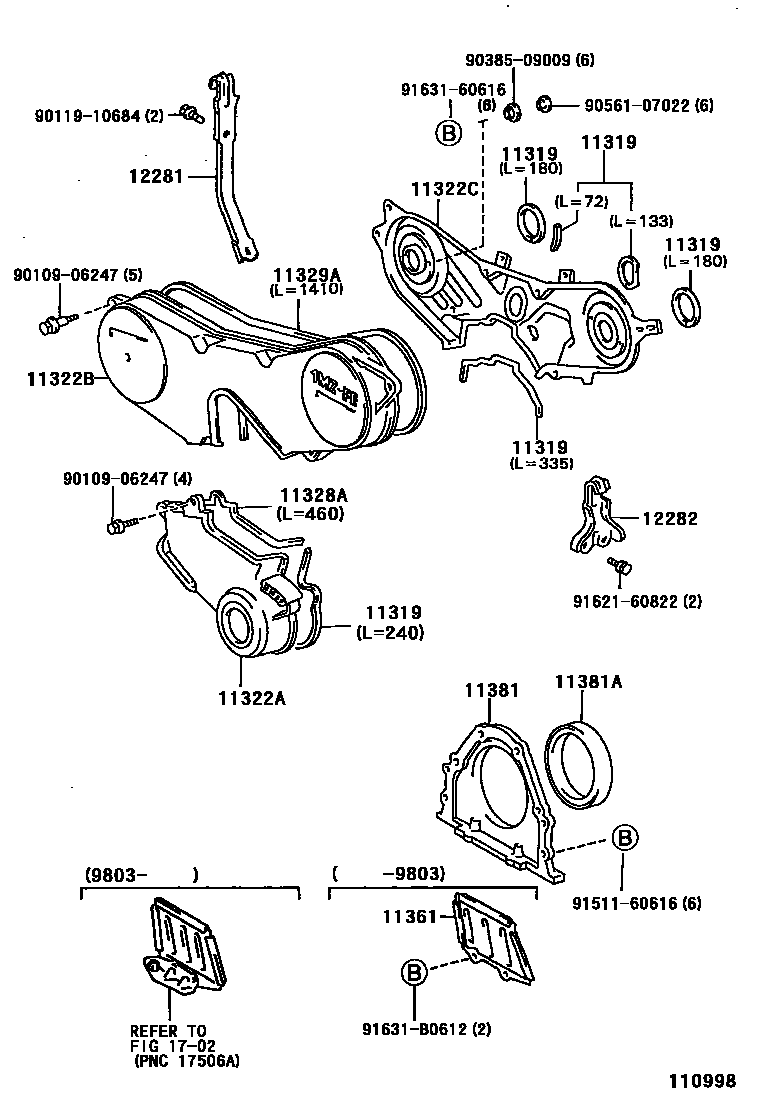

Toyota CAMRY Timing Gear Cover & Rear End Plate EPC diagram — 110998
Timing Gear Cover & Rear End Plate — 110998 (199608 – 999999)

PNC and OE references

PNCPart nameOE numbers
11302TIMING CHAIN OR BELT COVER SUB-ASSY11302-74040
11304No. 2 timing chain or timing belt cover11303-74050
11304BHalf-round plug (for No. 2 timing chain cover)90950-01489
11307No. 3 timing belt cover sub-assembly11304-74060
11314No. 2 timing chain cover gasket11319-74030
11319No. 3 timing belt cover gasket11319-20010
11322ANo. 1 timing belt cover11302-20040 · 11321-20900
11322BNo. 2 timing belt cover11303-20040 · 11322-20030 · 11322-20901
11322CNo. 3 timing belt cover11304-20902 · 11323-20030
11328GASKET, TIMING GEAR OR CHAIN COVER11328-74060
11328ANo. 1 timing belt cover gasket11328-20020
11329Timing gear rear cover gasket11329-74080
11329ANo. 2 timing belt or chain cover gasket11329-20010
11355rear end plate11355-74010
11356No. 2 rear end plate11356-74040
11361Flywheel housing bottom cover11361-20010
11377Rear end plate reinforcement33118-33010
11381RETAINER, ENGINE REAR OIL SEAL11381-20010 · 11381-63012
11381ASEAL, ENGINE REAR OIL90311-85006 · 90311-85007 · 90311-85008 · 90311-85009 · 90311-92007 · 90311-92008
11383Engine rear oil seal seat gasket11383-74021
12156AOil pan vibration isolation pad12156-74030 · 12156-74040
12281Engine No. 1 hanger12281-20030
12282ENGINE HANGER, NO.212282-20020 · 12282-74030
