Toyota CAMRY 电子燃油喷射系统 — Figure 8404

Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 4 images and 12 PNC and OE references.

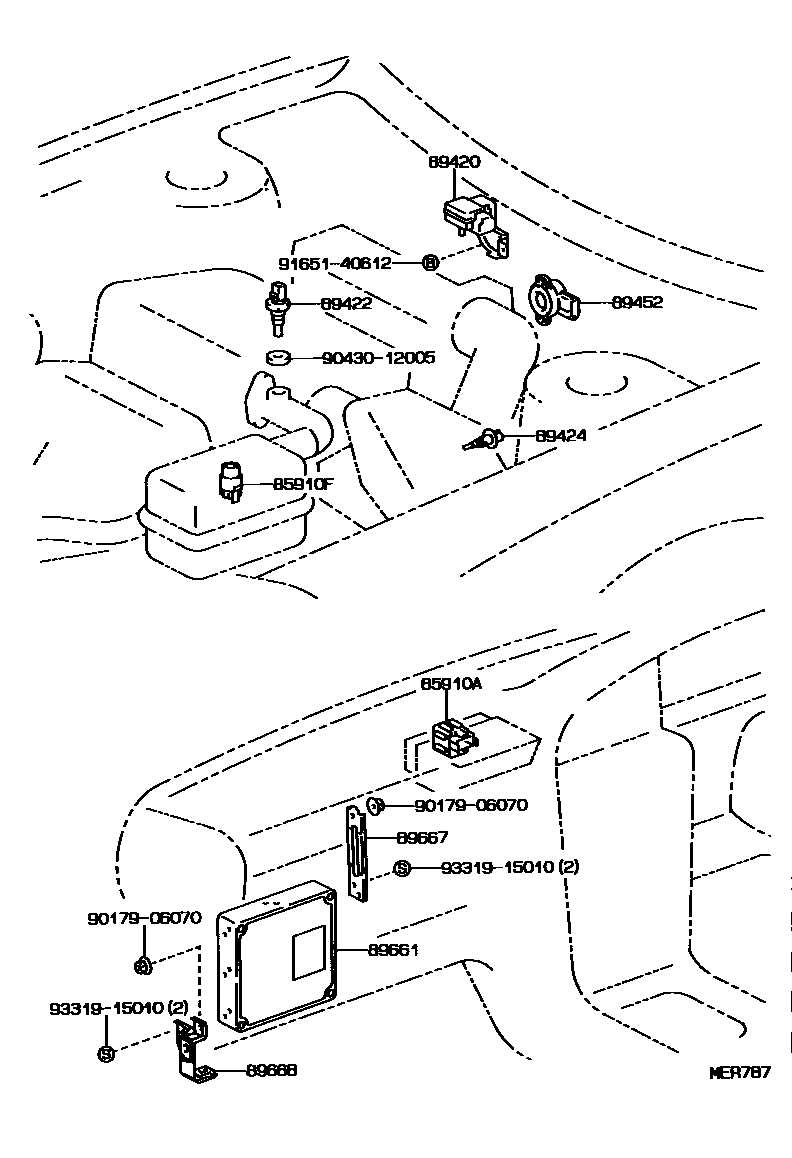

Toyota CAMRY 电子燃油喷射系统 EPC diagram — MER787
电子燃油喷射系统 — MER787 (199106 – 199608)

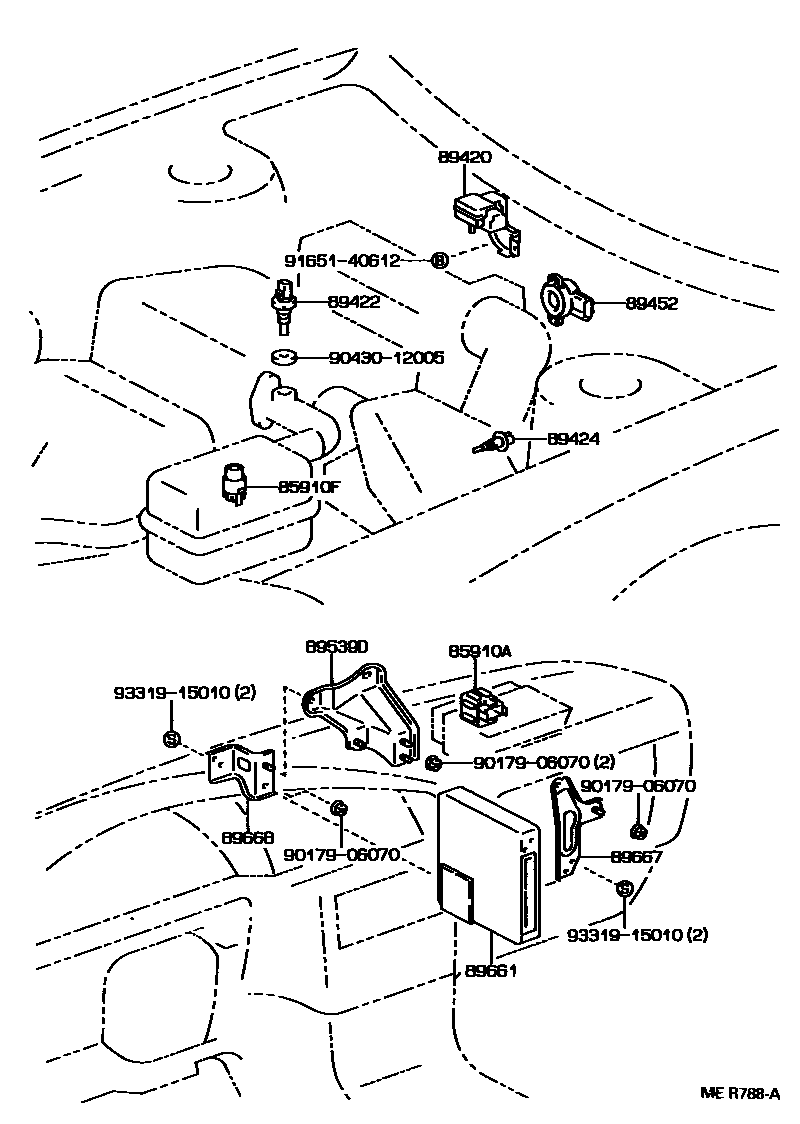

Toyota CAMRY 电子燃油喷射系统 EPC diagram — MER788A
电子燃油喷射系统 — MER788A (199106 – 199608)

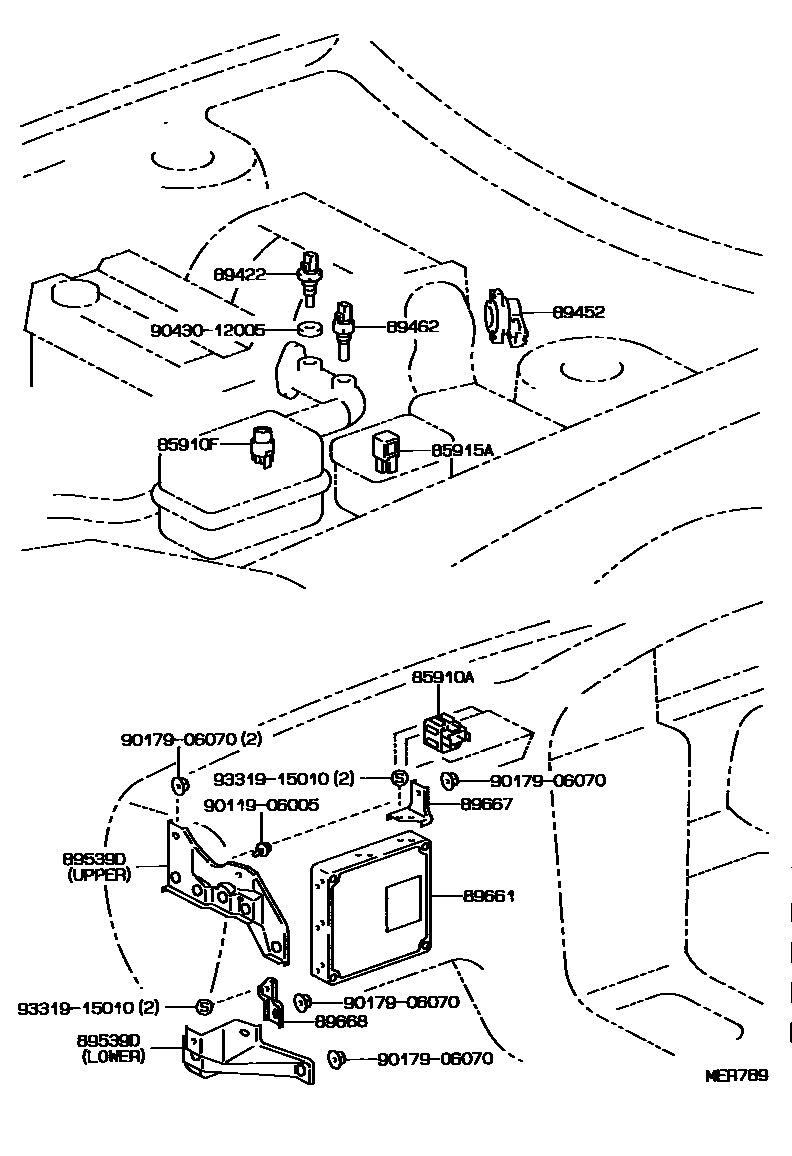

Toyota CAMRY 电子燃油喷射系统 EPC diagram — MER789
电子燃油喷射系统 — MER789 (199106 – 199608)

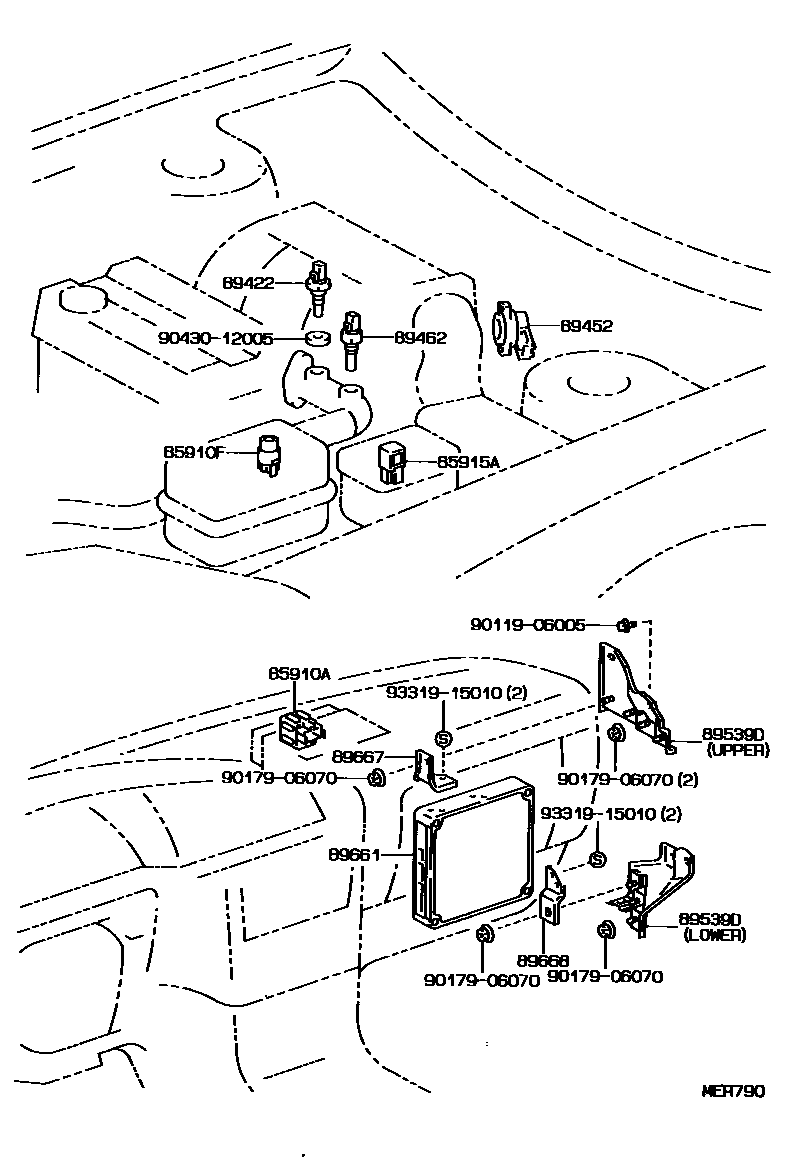

Toyota CAMRY 电子燃油喷射系统 EPC diagram — MER790
电子燃油喷射系统 — MER790 (199106 – 199608)

PNC and OE references

PNCPart nameOE numbers
85910ACircuit breaking relay assembly (for EFI)85910-22040 · 85910-33010
85910FECU relay (for EFI)90987-02004 · 90987-02009
85915Amain relay90987-04003
89420Vacuum sensor assembly89420-06010 · 89420-33010
89422Water temperature sensor (for E.F.I.)89422-20010
89424Intake air temperature sensor (for E.F.I.)89424-12010
89452Throttle position sensor (for E.F.I.)89452-22090 · 89452-32060 · 89452-33010
89462Start injector timing switch89462-20020
89539DECU bracket89539-33010 · 89539-33020 · 89539-33030 · 89539-33040 · 89539-33050 · 89539-33060 · 89539-33070
89661Engine control ECU89661-33010 · 89661-33020 · 89661-33080 · 89661-33081 · 89661-33082 · 89661-33150 · 89661-33160 · 89661-33170 · 89661-33171 · 89661-33172 · 89661-33180 · 89661-33480 · 89661-33490 · 89661-33520 · 89661-33590 · 89661-33600 · 89661-33610
89667Engine control ECU bracket89667-33010 · 89667-33020 · 89667-33030 · 89667-33040 · 89667-33050
89668No. 2 engine control ECU bracket89668-33010 · 89668-33020 · 89668-33030 · 89668-33040
