Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 16 images and 40 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

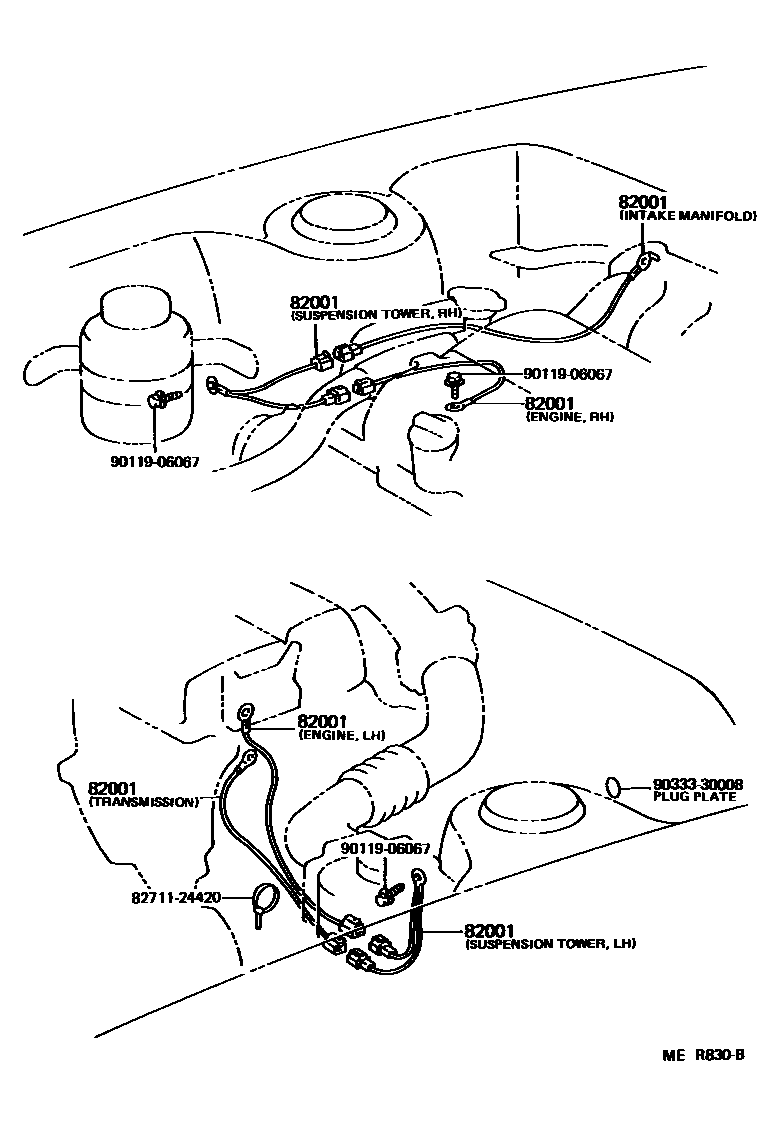

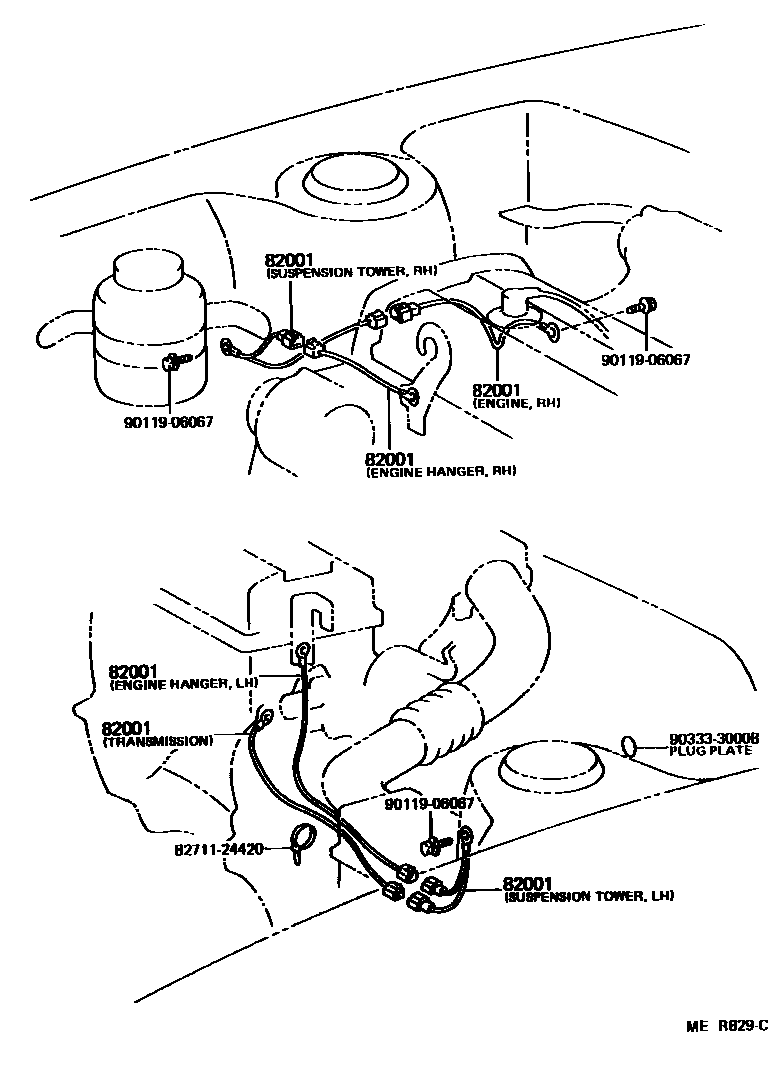

| 82001 | Connection cable No. 1 | 90980-07280 · 90980-07315 · 90980-07326 · 90980-07335 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07353 · 90980-07355 · 90980-07372 |

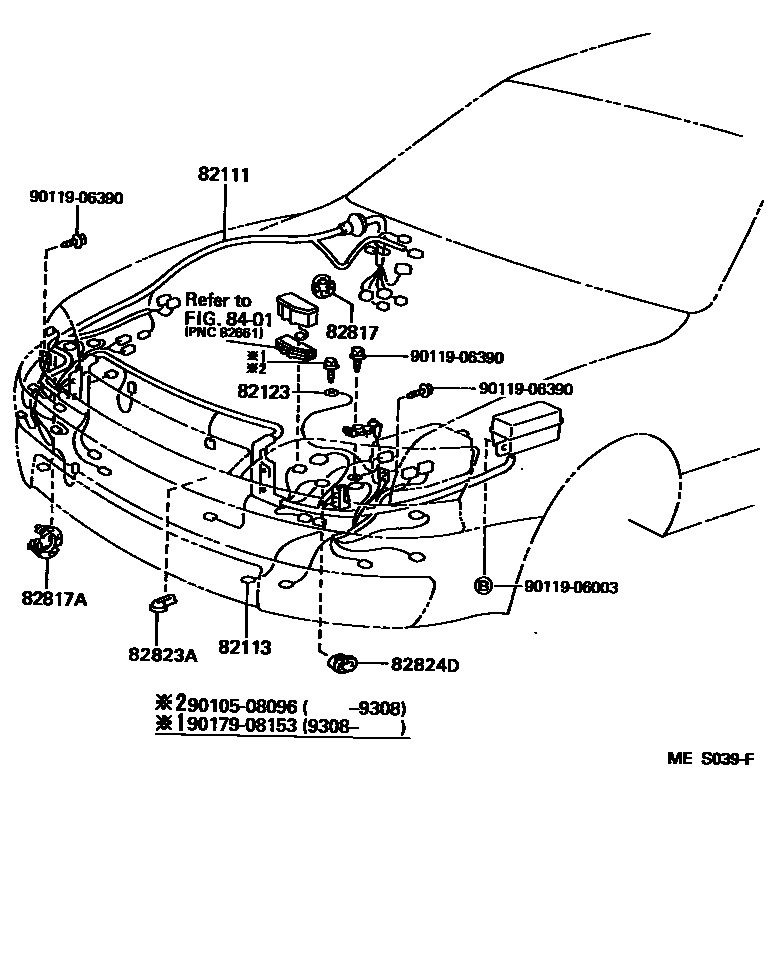

| 82111 | Engine room main wiring harness | 82111-33130 · 82111-33131 · 82111-33140 · 82111-33141 · 82111-33150 · 82111-33151 · 82111-33160 · 82111-33161 · 82111-33170 · 82111-33171 · 82111-33180 · 82111-33181 · 82111-33190 · 82111-33191 · 82111-33200 · 82111-33201 · 82111-33340 · 82111-33350 · 82111-33360 · 82111-33370 · 82111-33750 · 82111-33760 · 82111-33761 · 82111-33770 · 82111-33771 · 82111-33780 · 82111-33781 · 82111-33790 · 82111-33791 · 82111-33800 · 82111-33810 · 82111-33820 · 82111-33830 · 82111-3T160 · 82111-3T170 · 82111-3T180 · 82111-3T190 |
| 82113 | Engine room wiring harness No. 3 | 82113-33010 |

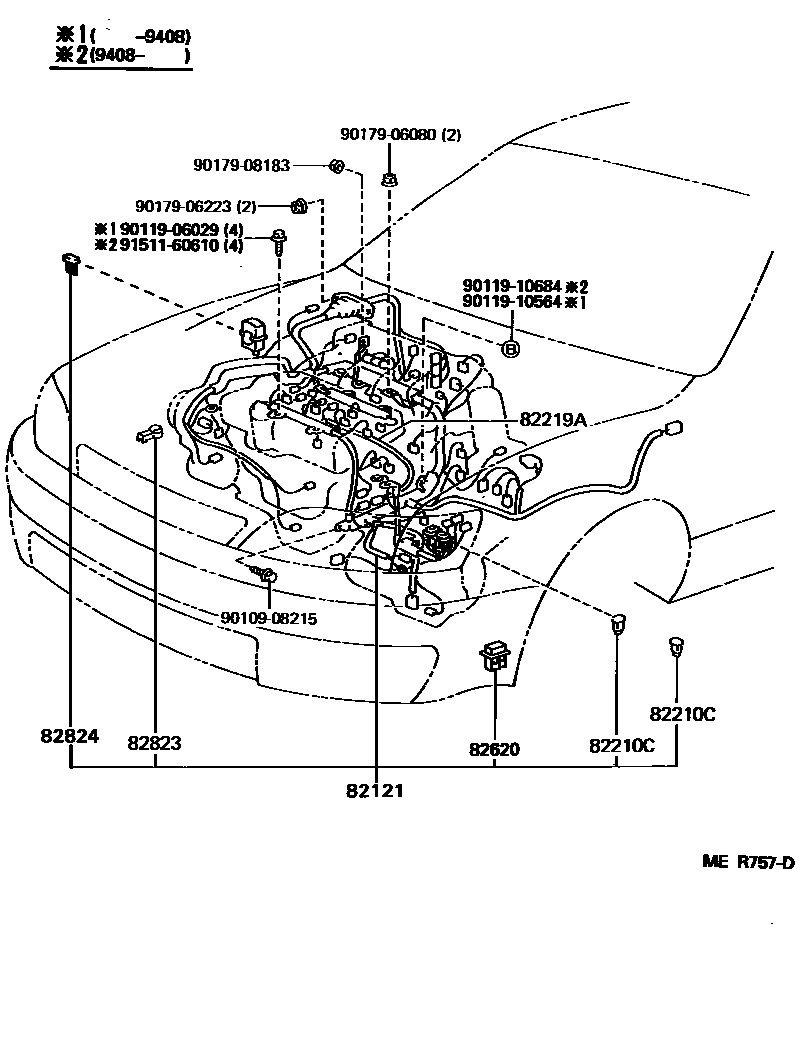

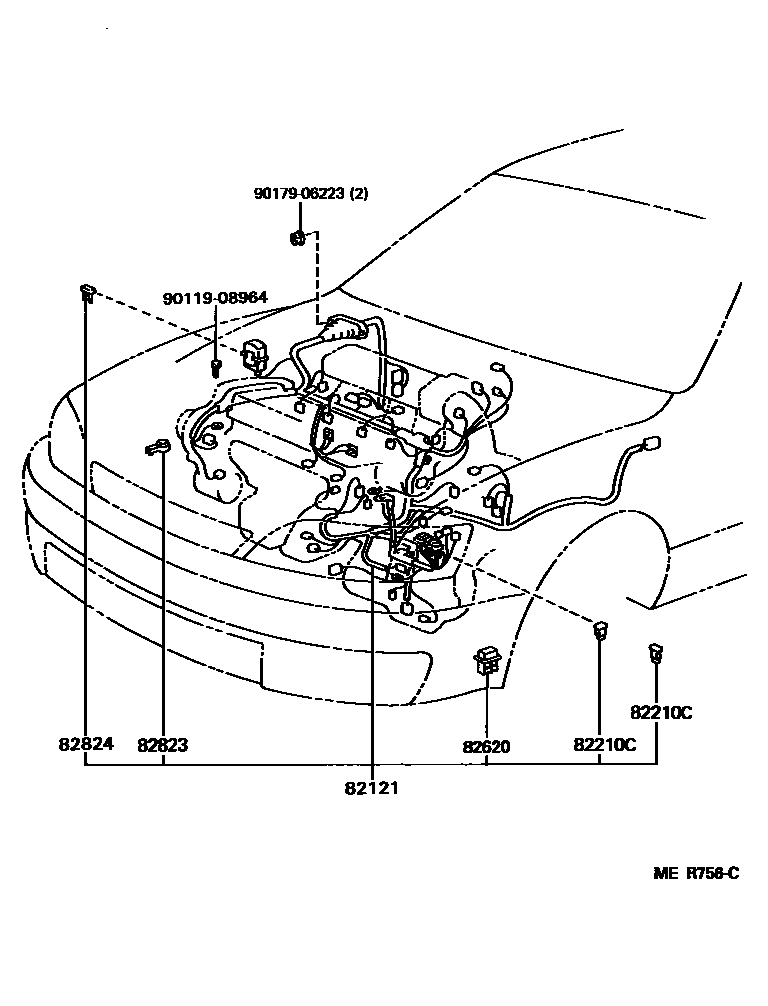

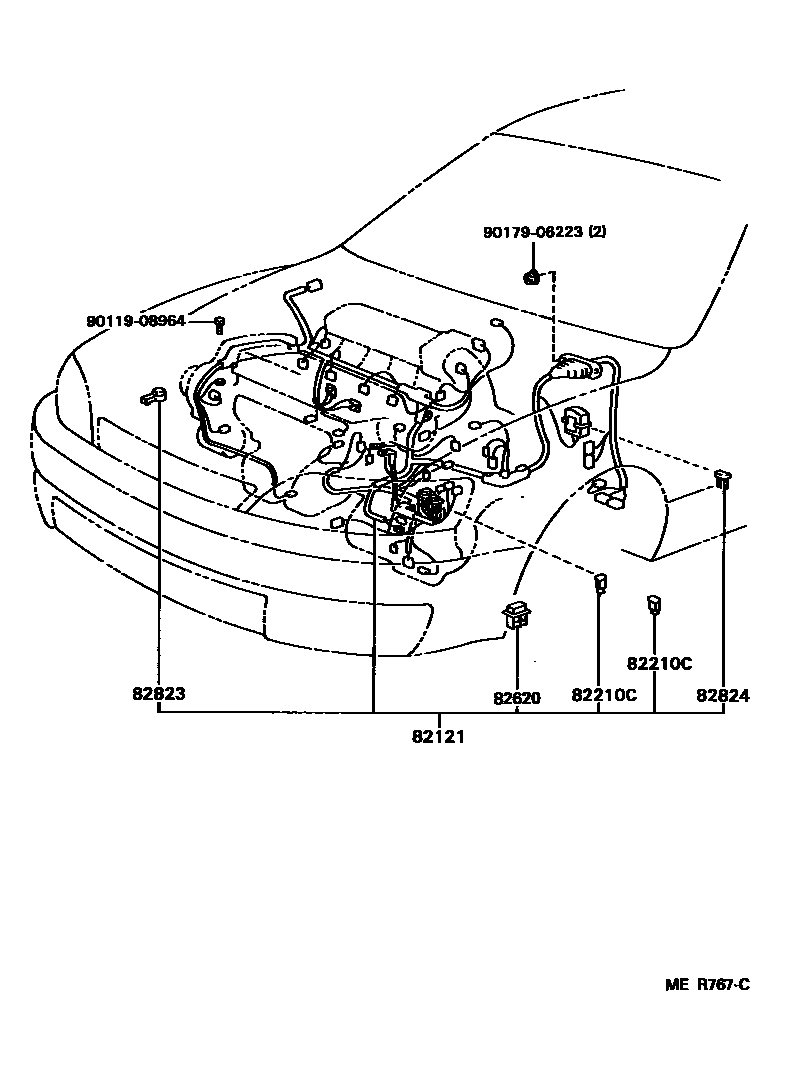

| 82121 | Engine wiring harness | 82121-33090 · 82121-33091 · 82121-33092 · 82121-33100 · 82121-33101 · 82121-33102 · 82121-33110 · 82121-33111 · 82121-33112 · 82121-33120 · 82121-33121 · 82121-33122 · 82121-33130 · 82121-33131 · 82121-33132 · 82121-33140 · 82121-33141 · 82121-33142 · 82121-33150 · 82121-33151 · 82121-33400 · 82121-33410 · 82121-33420 · 82121-33430 · 82121-33440 · 82121-33450 · 82121-33460 · 82121-33630 · 82121-33640 · 82121-33650 · 82121-33660 · 82121-33670 · 82121-33680 · 82121-33690 |
| 82123 | Engine No. 3 wiring harness | 82123-33010 · 82123-33020 |

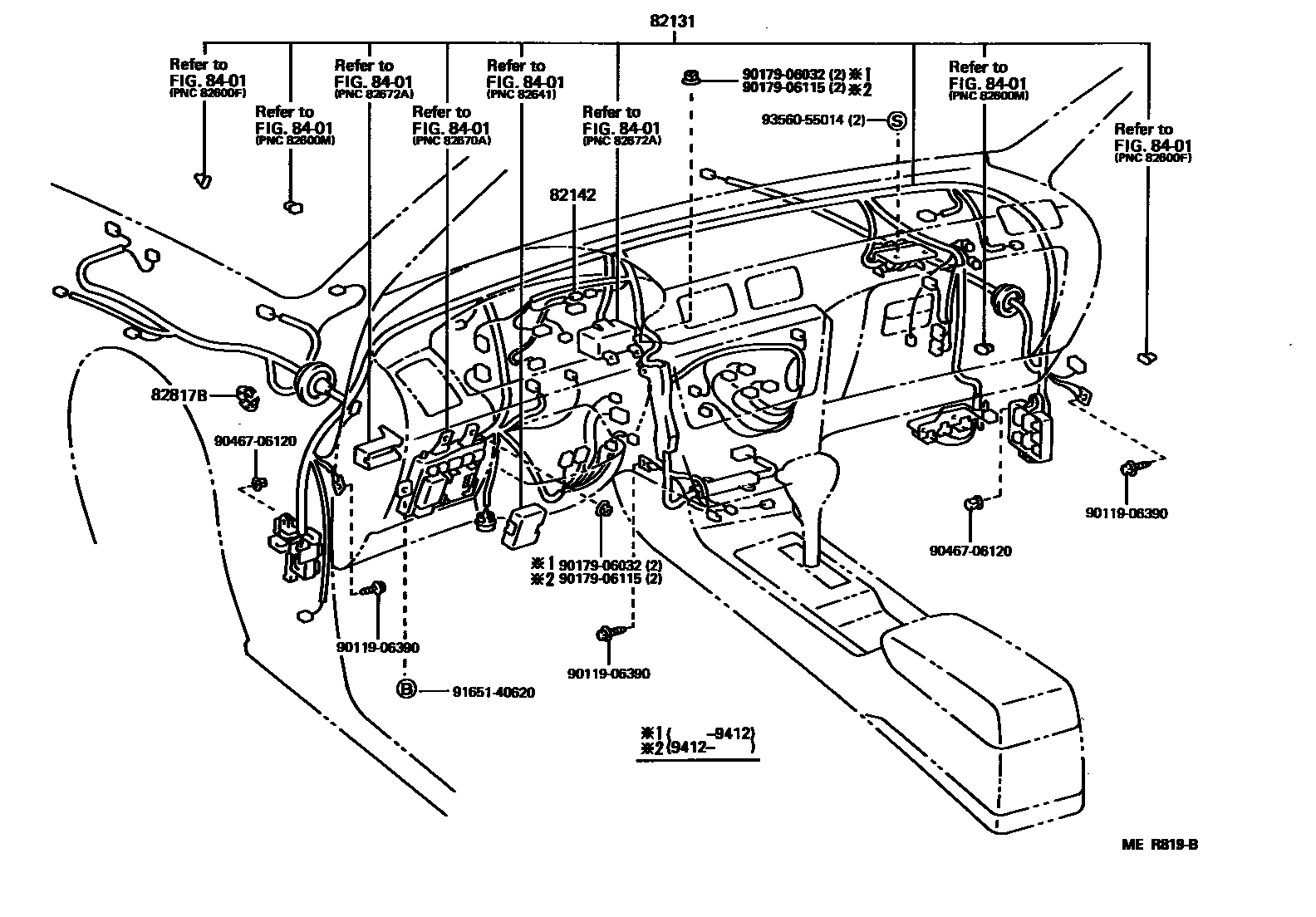

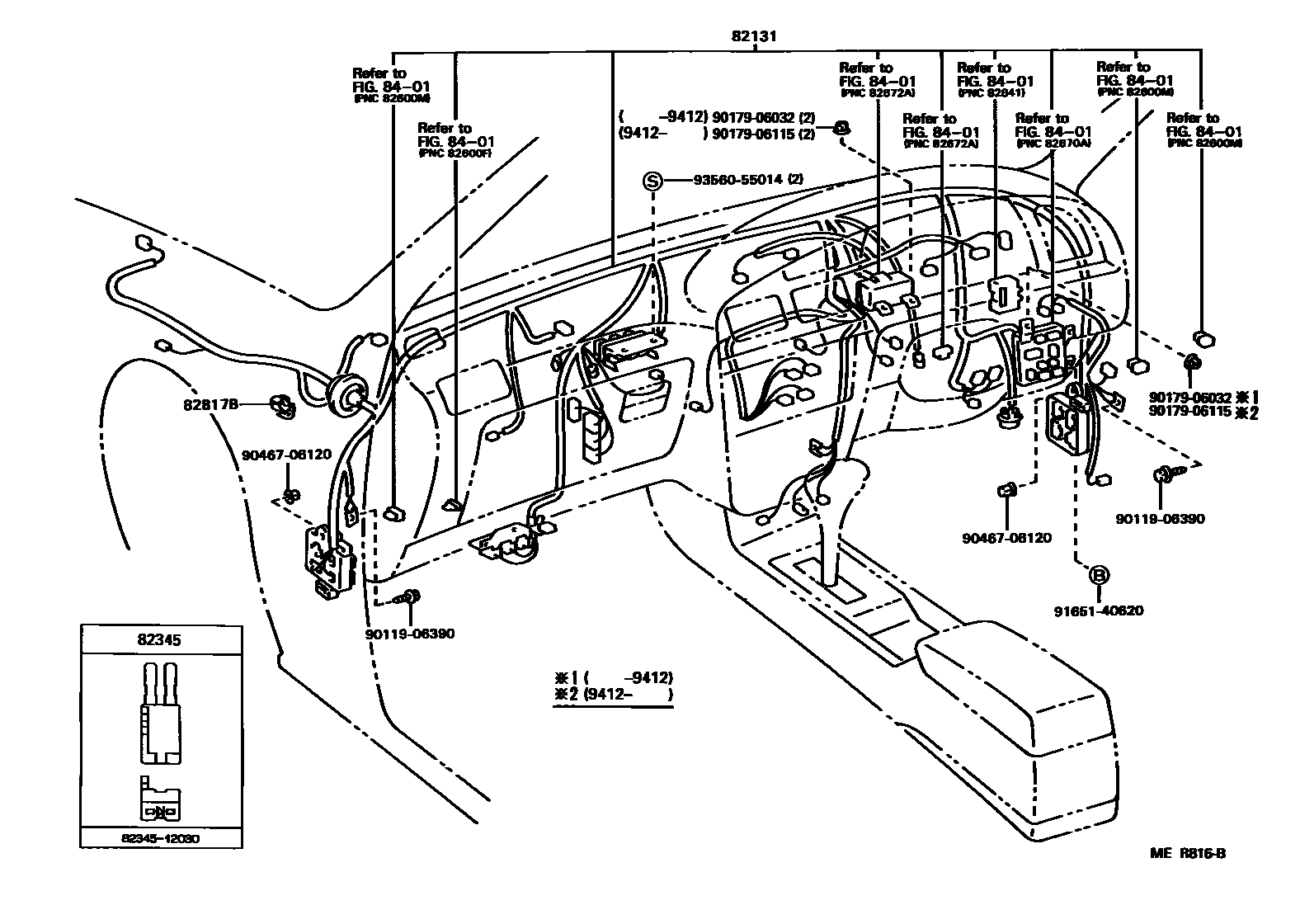

| 82131 | Front panel wiring harness | 82131-33190 · 82131-33191 · 82131-33200 · 82131-33201 · 82131-33210 · 82131-33211 · 82131-33220 · 82131-33221 · 82131-33230 · 82131-33231 · 82131-33240 · 82131-33241 · 82131-33250 · 82131-33251 · 82131-33260 · 82131-33261 · 82131-33270 · 82131-33271 · 82131-33570 · 82131-33580 · 82131-33590 · 82131-3T170 · 82131-3T180 · 82131-3T190 · 82131-3T200 · 82131-3T210 · 82131-3T220 · 82131-3T230 · 82131-3T240 · 82131-3T250 · 82131-3T260 · 82135-33370 · 82135-33380 · 82135-33410 · 82135-33420 · 82135-33421 · 82135-33430 · 82135-33431 · 82135-33440 · 82135-33441 · 82135-33450 · 82135-33451 · 82135-33460 · 82135-33461 · 82135-33470 · 82135-33471 · 82135-33510 |

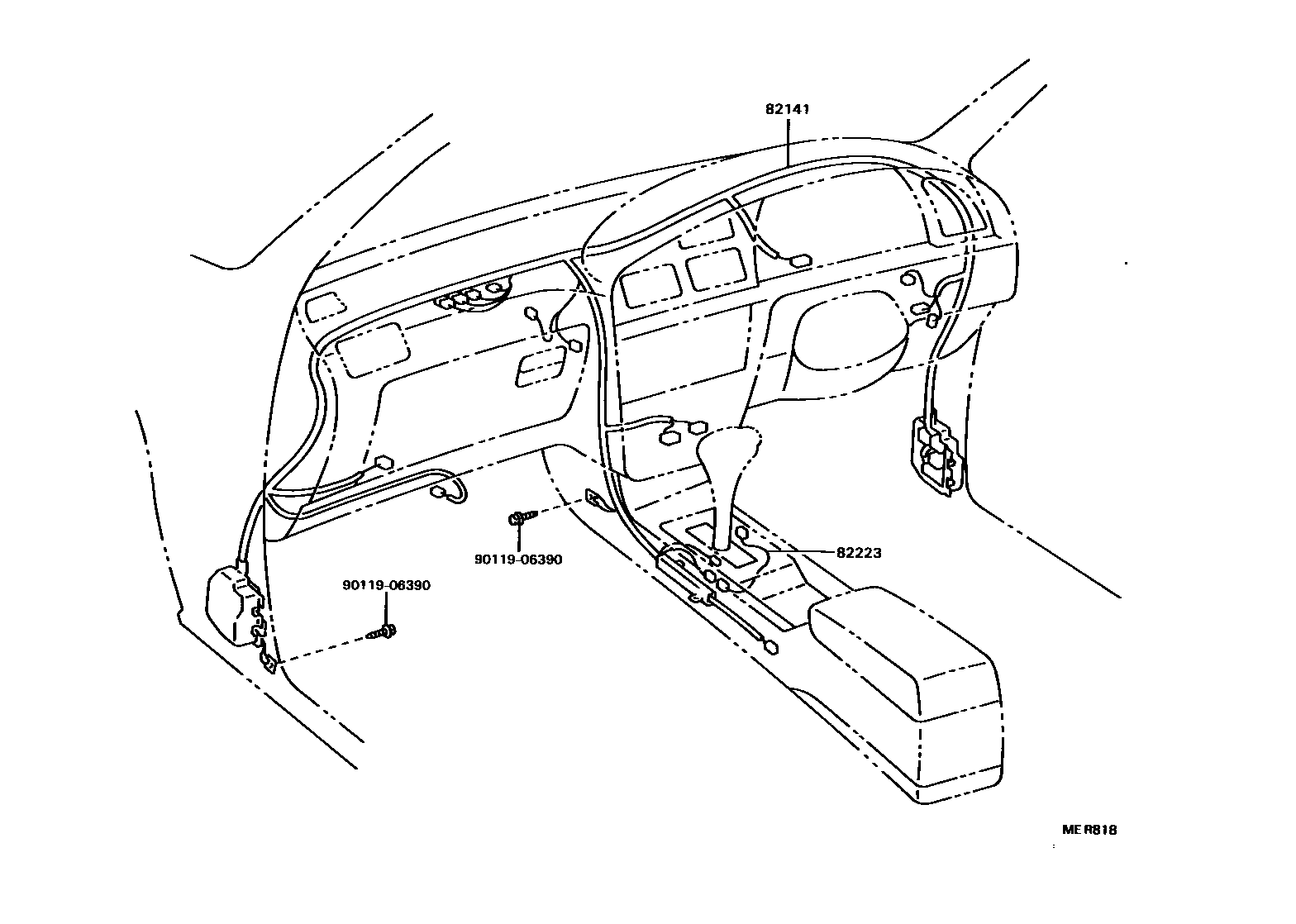

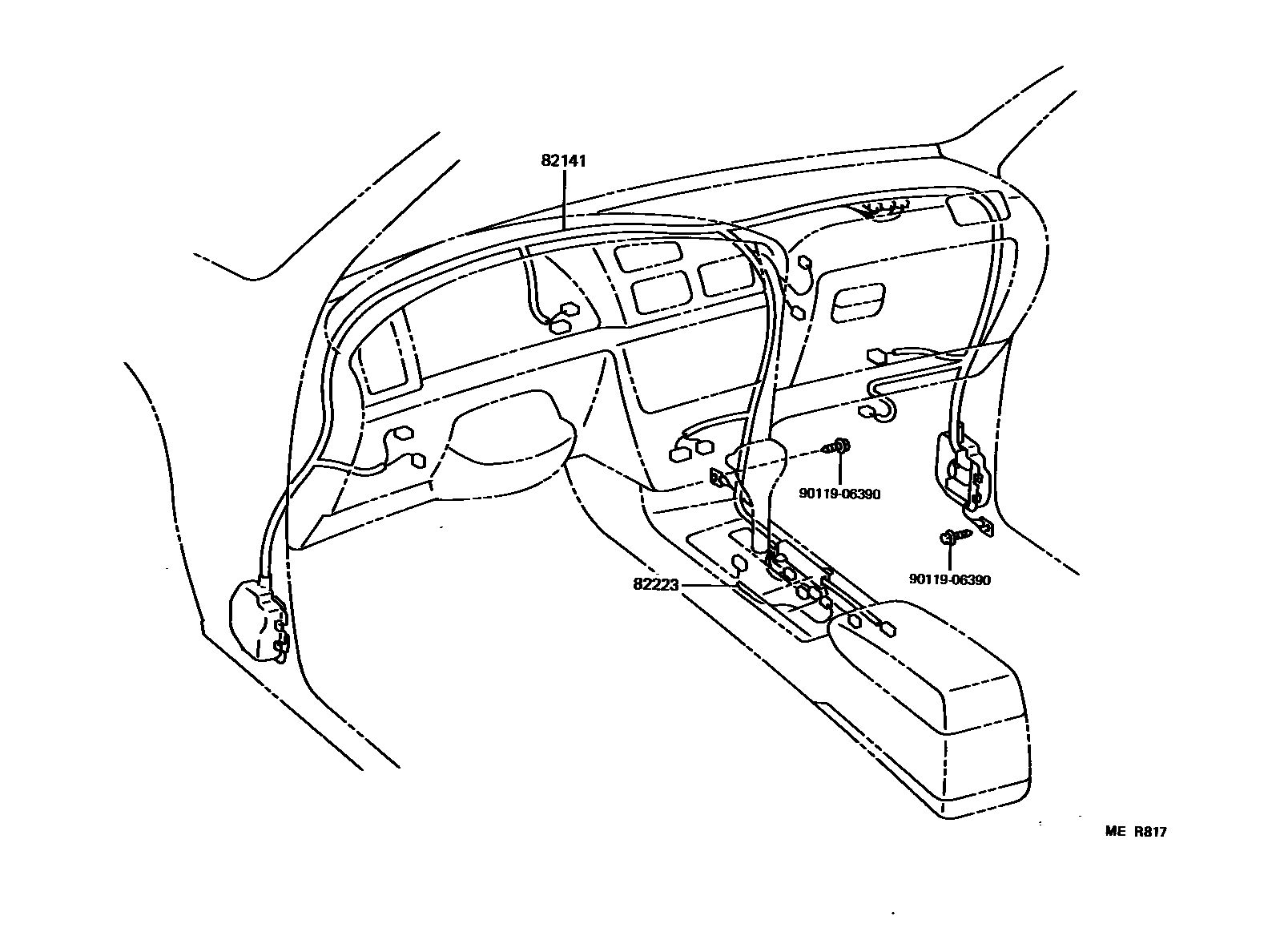

| 82141 | Dashboard wiring harness | 82141-33100 · 82141-33110 · 82141-33120 · 82141-33130 · 82141-33140 · 82141-33150 · 82141-33300 · 82141-33310 · 82141-33650 · 82141-33651 · 82141-33670 · 82141-33680 · 82141-33681 · 82141-33700 · 82141-33710 · 82141-33730 · 82141-33820 · 82141-33830 · 82141-33840 · 82141-33850 |

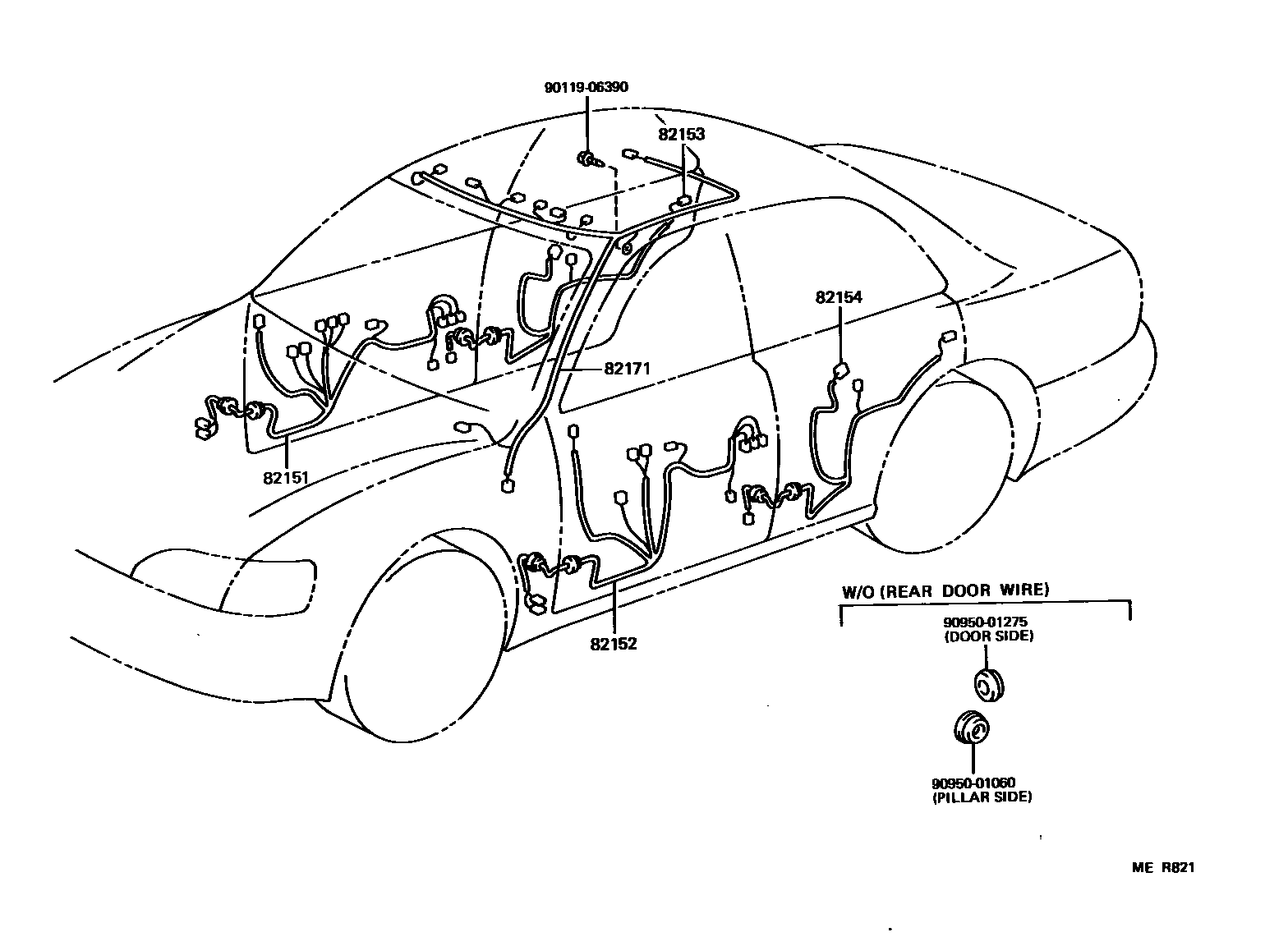

| 82151 | Right front door wiring harness | 82151-33030 · 82151-33060 · 82151-33090 · 82151-33100 · 82151-33110 · 82151-33111 · 82151-33120 · 82151-33121 · 82151-33340 · 82151-33350 · 82151-33390 · 82151-33400 · 82151-33500 · 82151-33510 · 82151-33520 · 82151-33530 |
| 82152 | Left front door wiring harness | 82152-33030 · 82152-33080 · 82152-33110 · 82152-33120 · 82152-33130 · 82152-33131 · 82152-33140 · 82152-33141 · 82152-33320 · 82152-33330 · 82152-33340 · 82152-33350 · 82152-33420 · 82152-33430 · 82152-33570 · 82152-33580 · 82152-33590 · 82152-33600 · 82152-33610 · 82152-33620 |
| 82153 | Rear door wiring harness No. 1 | 82153-33020 · 82153-33060 · 82153-33130 · 82153-33140 |
| 82154 | Rear door wiring harness No. 2 | 82154-33020 · 82154-33060 · 82154-33130 · 82154-33140 |

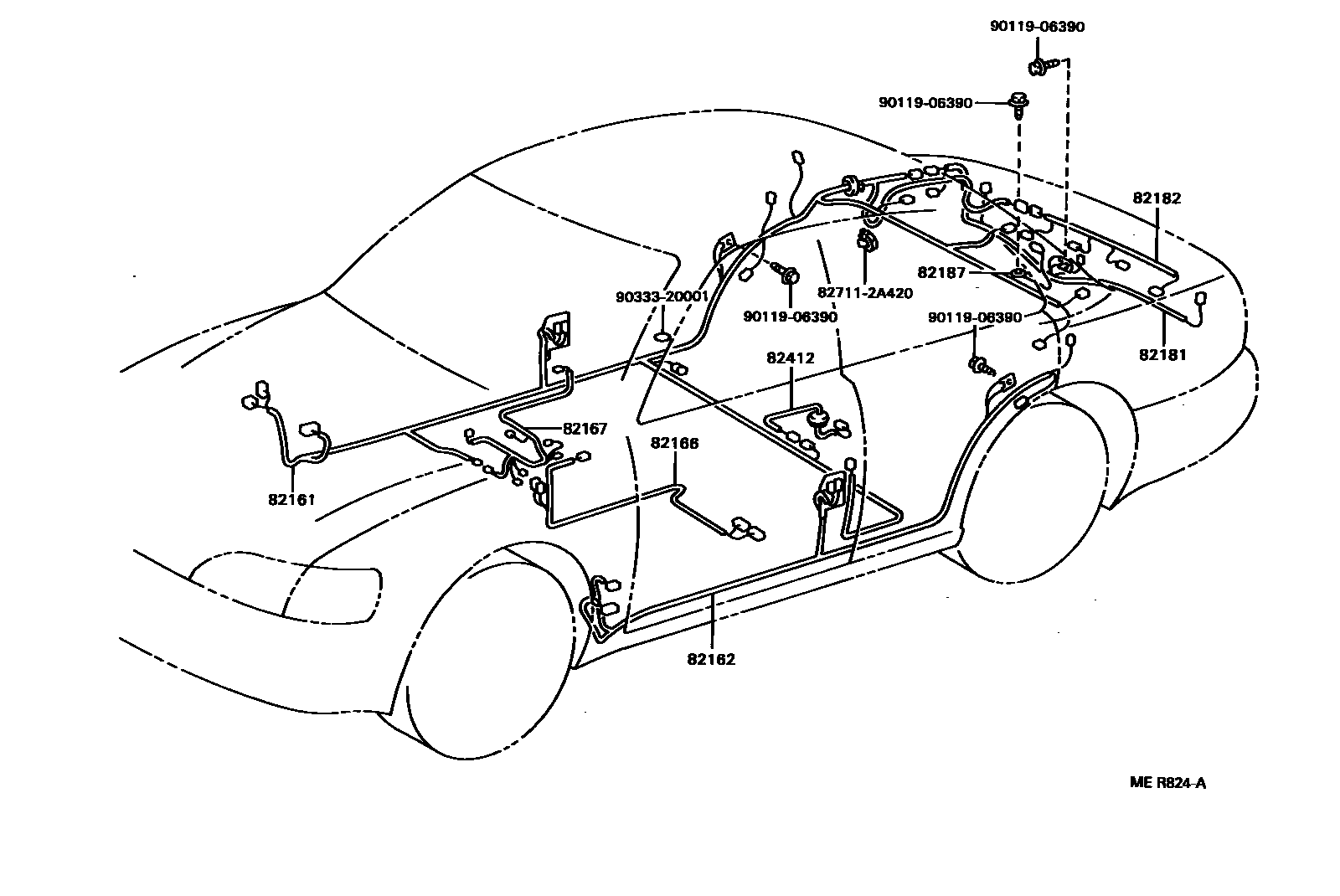

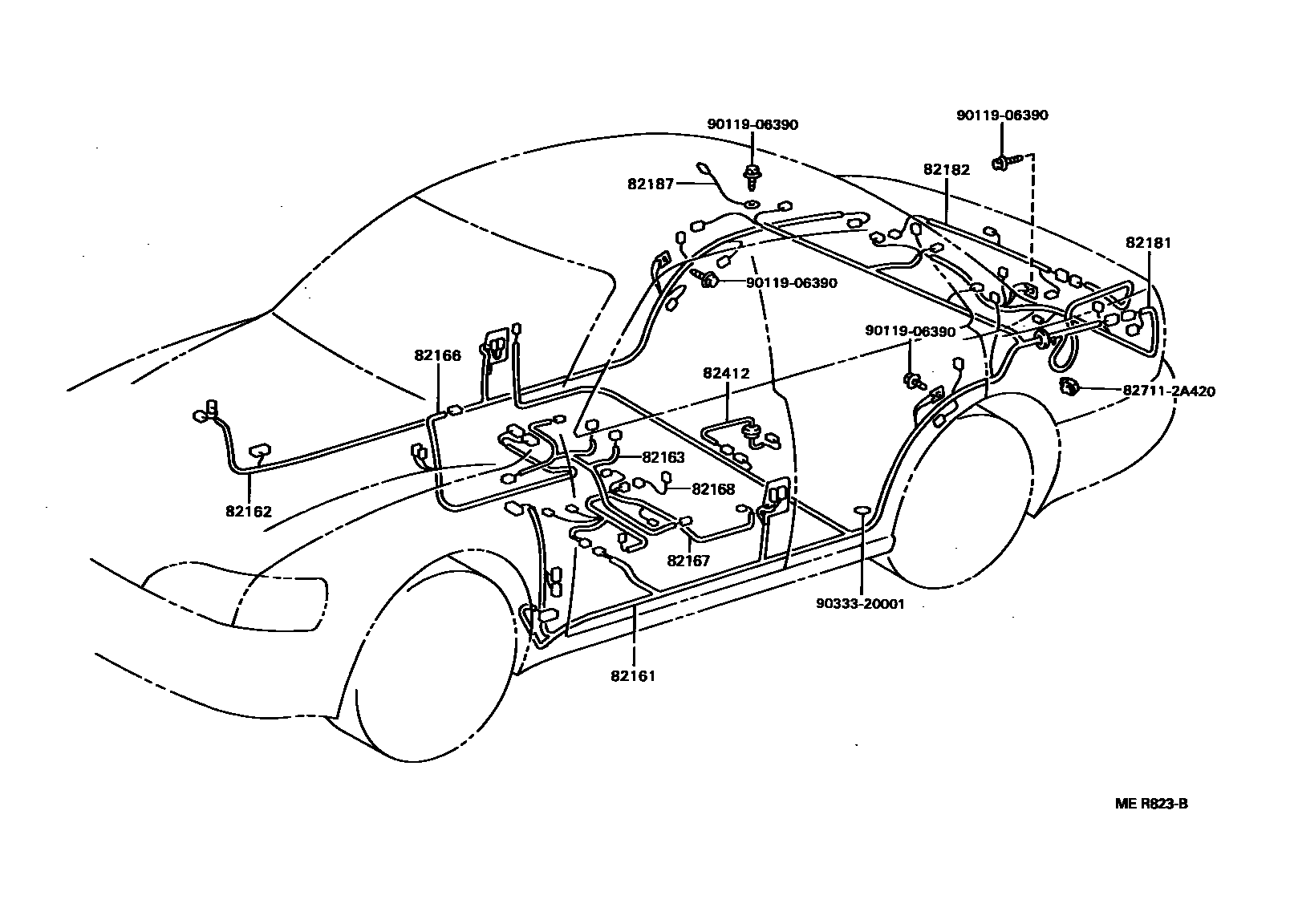

| 82161 | floor wiring harness | 82161-33060 · 82161-33070 · 82161-33080 · 82161-33081 · 82161-33360 · 82161-33361 · 82161-33370 · 82161-33371 · 82161-33380 · 82161-33381 · 82161-33390 · 82161-33391 · 82161-33400 · 82161-33401 · 82161-33470 · 82161-33480 · 82161-33490 · 82161-33500 |
| 82162 | Floor wiring harness No. 2 | 82162-33030 · 82162-33040 · 82162-33050 · 82162-33051 · 82162-33060 · 82162-33310 · 82162-33320 · 82162-33340 · 82162-33370 · 82162-33390 · 82162-33400 · 82162-33420 |
| 82163 | Floor wiring harness No. 3 | 82163-33020 · 82163-33030 · 82163-33040 |
| 82166 | Armrest box wiring harness | 82166-33020 · 82166-33021 · 82166-33030 · 82166-33040 · 82166-33060 · 82166-33061 |
| 82167 | Seat No. 1 wiring harness | 82167-33020 · 82167-33040 · 82167-33090 |
| 82168 | Seat No. 2 wiring harness | 82168-33020 |
| 82171 | Roof No. 1 wiring harness | 82171-33030 · 82171-33031 · 82171-33040 · 82171-33041 · 82171-33070 · 82171-33071 · 82171-33080 · 82171-33081 · 82171-33090 · 82171-33091 · 82171-33310 · 82171-33311 · 82171-33320 · 82171-33321 |
| 82181 | Luggage No. 1 wiring harness | 82181-33030 · 82181-33040 |
| 82182 | Luggage No. 2 wiring harness | 82182-33030 · 82182-33031 |
| 82187 | Rear window wiring harness No. 2 | 82187-33020 |
| 82210C | fuse | 90982-08202 · 90982-08246 |

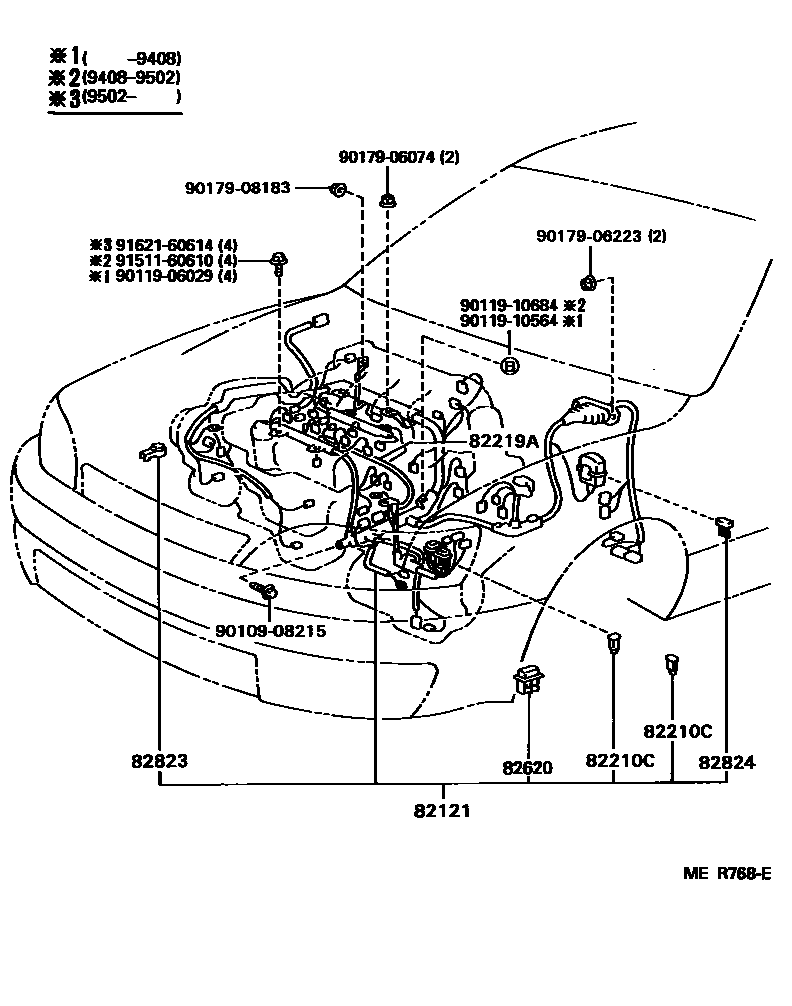

| 82219A | sensor harness | 82219-33010 |
| 82223 | switch harness | 82223-33010 · 82223-33020 |
| 82345 | diode | 82345-12030 |
| 82412 | Fuel gauge wiring harness | 82412-33010 · 82412-33020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-20050 |

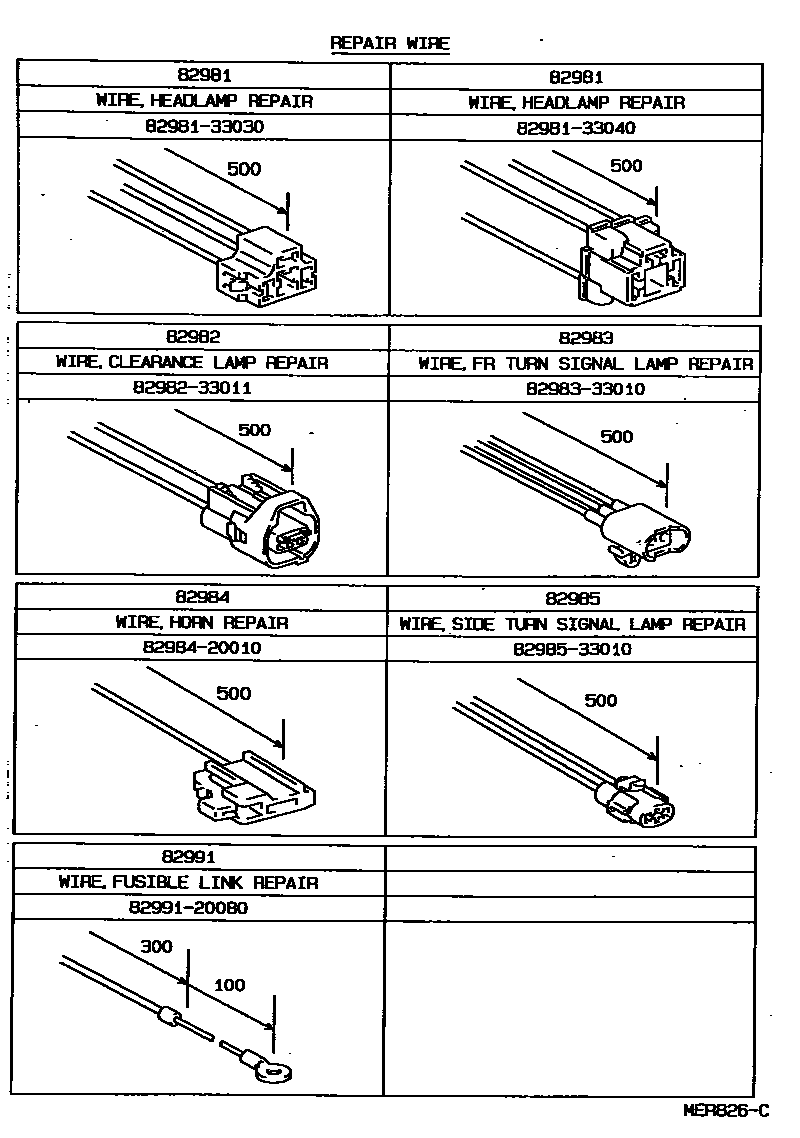

| 82981 | Headlight repair line | 82981-33030 · 82981-33040 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-33010 |
| 82991 | Fuse repair line | 82991-20080 |
