Toyota CAMRY 阀体和滤油网(ATM) — Figure 3512

Toyota CAMRY EPC diagram 3512, 阀体和滤油网(ATM), with 9 images and 142 PNC and OE references.

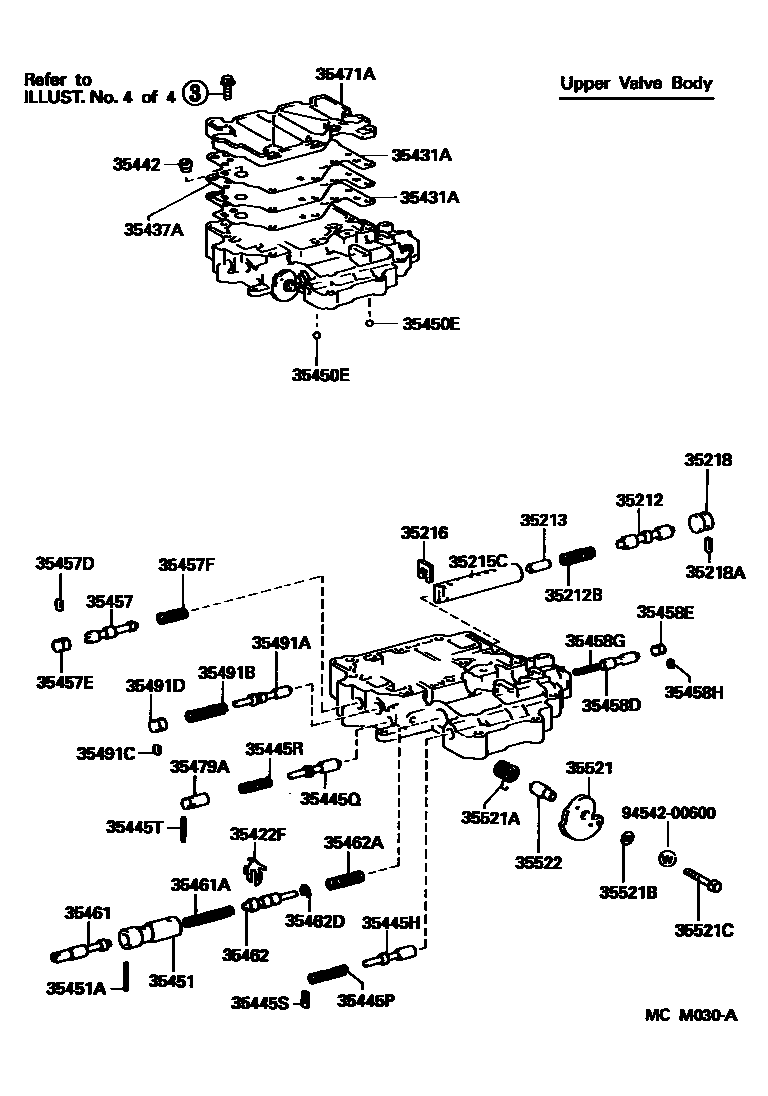

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCM030A
阀体和滤油网(ATM) — MCM030A (199106 – 999999)

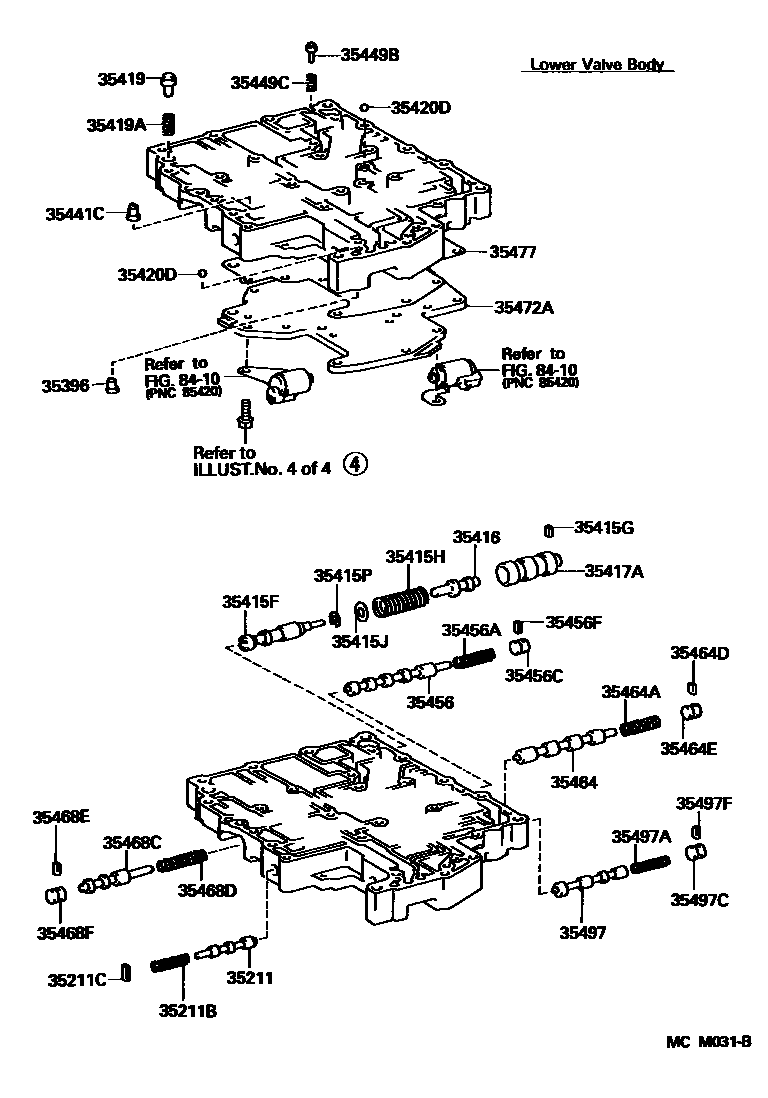

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCM031B
阀体和滤油网(ATM) — MCM031B (199106 – 999999)

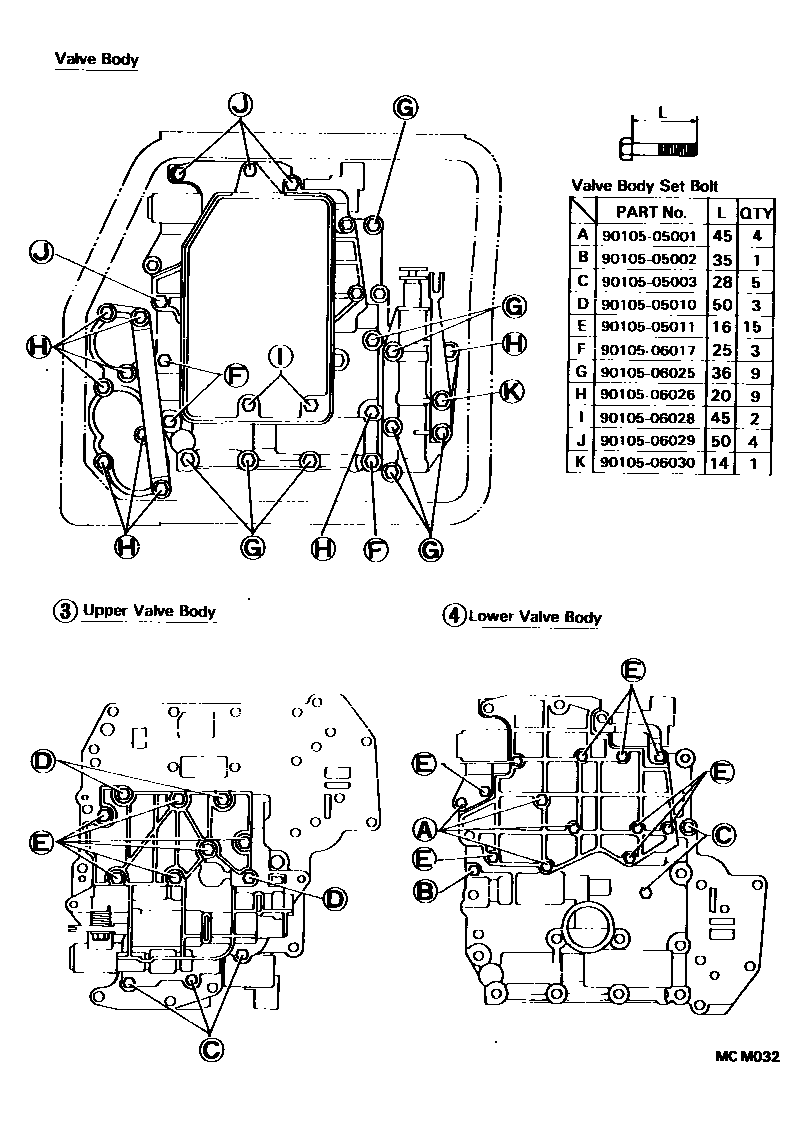

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCM032
阀体和滤油网(ATM) — MCM032 (199106 – 999999)

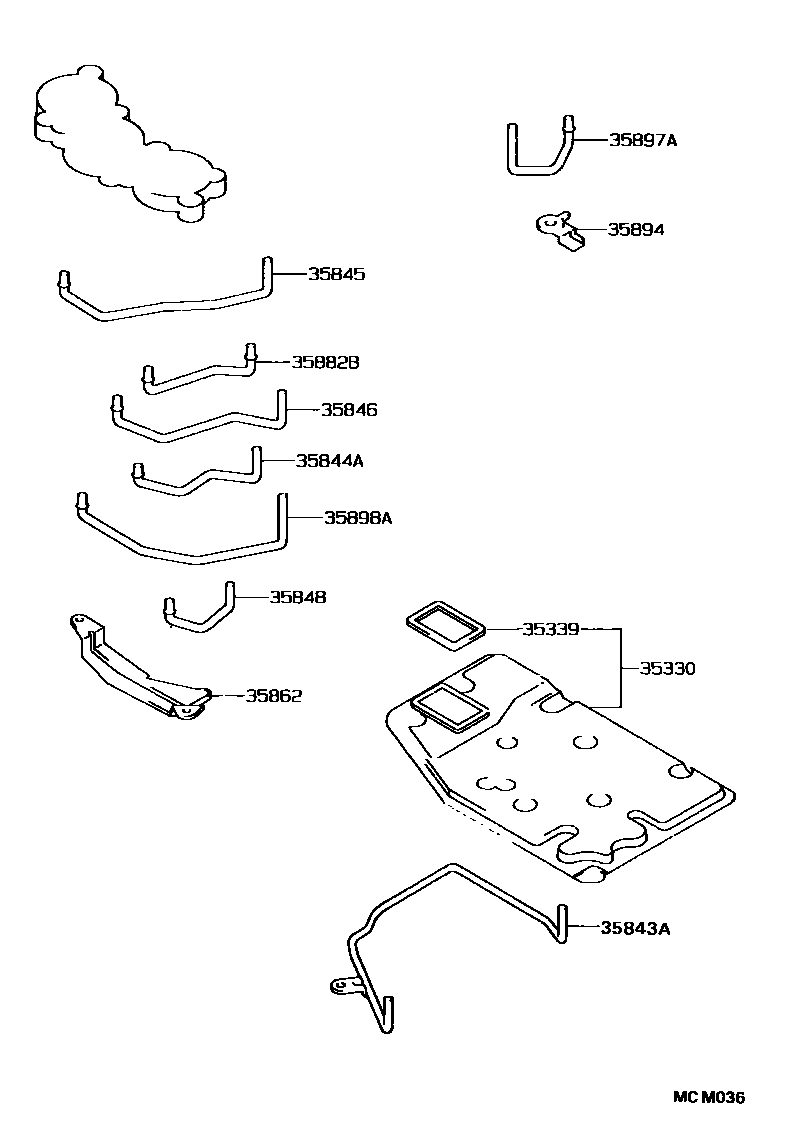

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCM036
阀体和滤油网(ATM) — MCM036 (199106 – 999999)

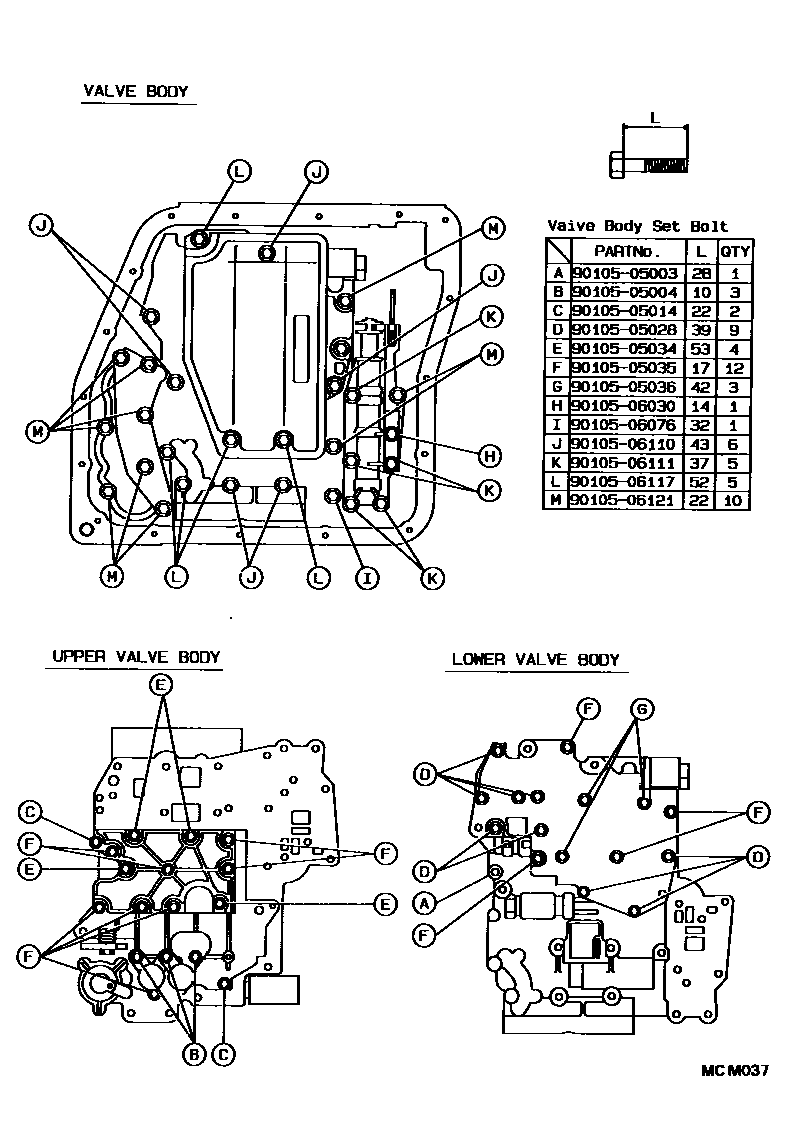

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCM037
阀体和滤油网(ATM) — MCM037 (199106 – 999999)

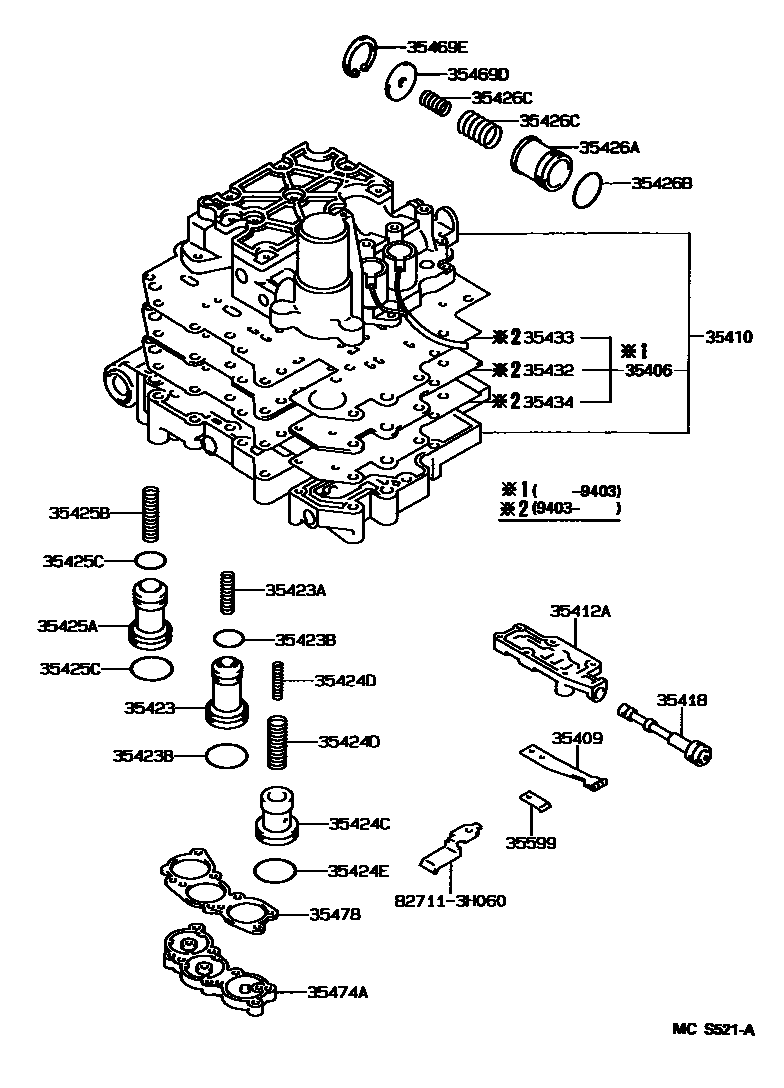

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCS521A
阀体和滤油网(ATM) — MCS521A (199106 – 999999)

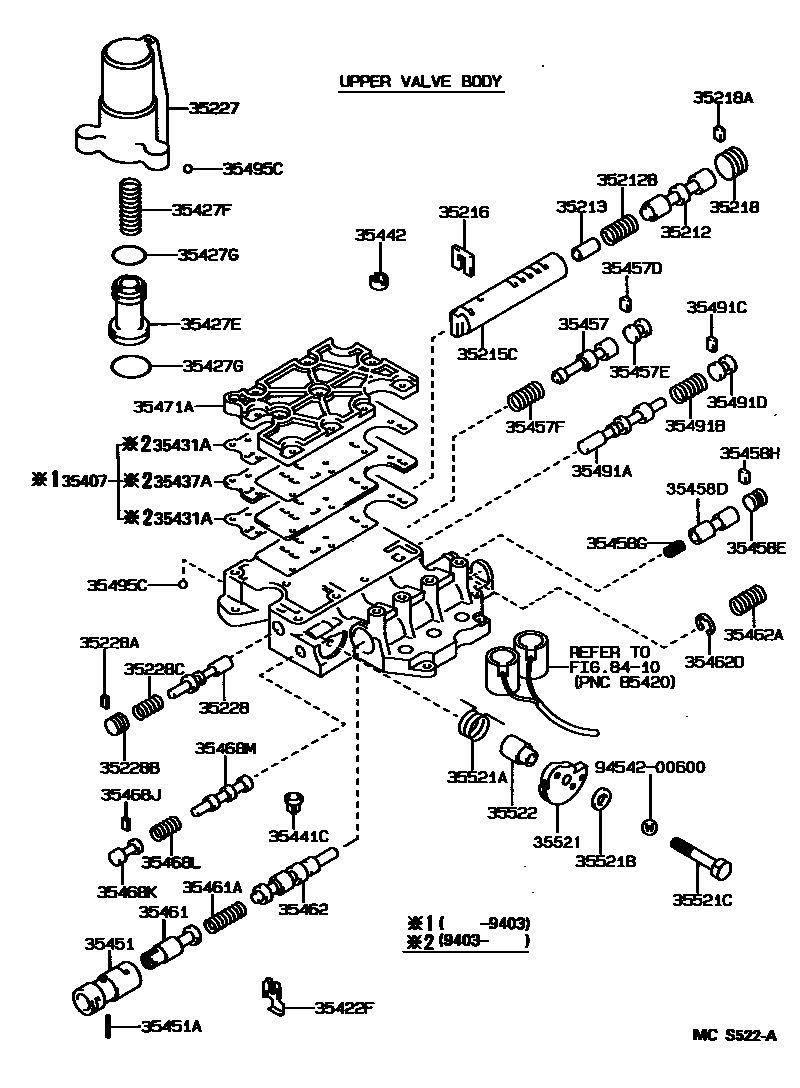

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCS522A
阀体和滤油网(ATM) — MCS522A (199106 – 999999)

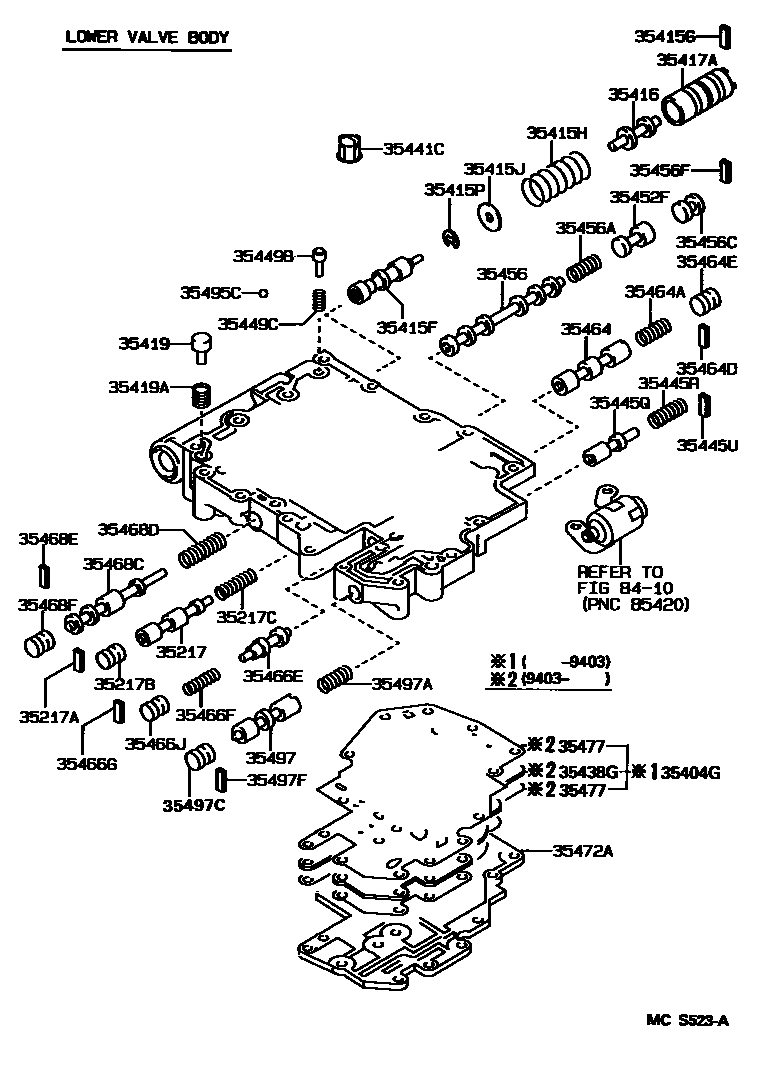

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCS523A
阀体和滤油网(ATM) — MCS523A (199106 – 999999)

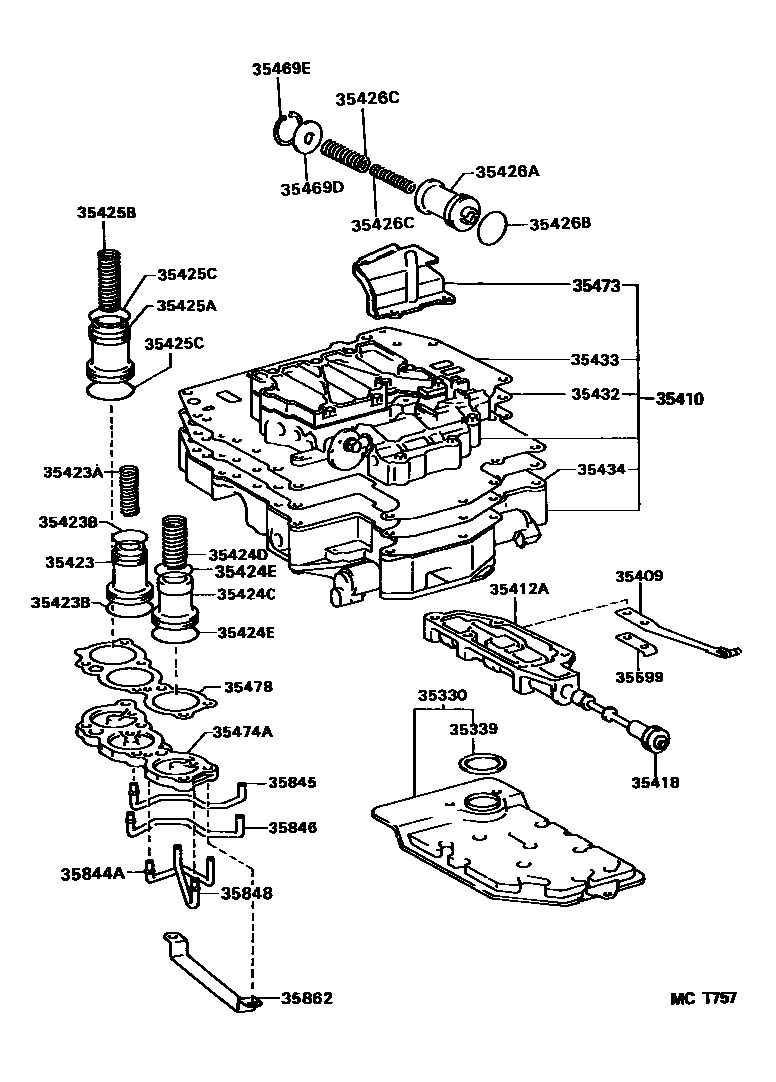

Toyota CAMRY 阀体和滤油网(ATM) EPC diagram — MCT757
阀体和滤油网(ATM) — MCT757 (199106 – 999999)

PNC and OE references

PNCPart nameOE numbers
35211lock signal valve35211-32020
35211BCompression spring (for locking signal valve)90501-07020
35211CStraight key (for locking signal valve)90282-03003
35212lock relay valve35212-32010
35212BCompression spring (for locking relay valve)90501-07023
35213Lock relay control valve35213-32010
35215CNo. 1 locking relay valve sleeve35215-32010
35216Valve sleeve stop35216-32010 · 35216-32020
35217No. 2 accumulator control valve35217-32010
35217AStraight key (for No. 2 accumulator control valve)90282-03017
35217BPlunger (for No. 2 accumulator control valve)90339-04003
35217Ccompression spring90501-06034
35218Lock relay valve plunger35218-32010
35218AStraight key (for locking the relay valve plunger)90282-03003 · 90282-03011
35227B-0 accumulator cylinder35227-32011
35228Second gear regulator valve35228-32010
35228AStraight key (for second-speed regulator valve)90282-03011
35228BPlunger (for second-speed regulator valve)90339-04025
35228CCompression spring (for second-speed regulator valve)90501-09084 · 90501-09122
35330Valve body oil filter assembly35330-32022 · 35330-32030 · 35330-32031
35339Oil filter gasket35339-32010 · 35339-32020
35404GNo. 2 valve body plate sub-assembly35404-32010
35406Valve body plate sub-assembly35406-32010 · 35406-32011
35407Valve body cover sub-assembly35407-32020 · 35407-32021
35409Manual lock spring sub-assembly35409-32030
35410Transmission valve body assembly35410-33020 · 35410-33030 · 35410-33031 · 35410-33032 · 35410-33034 · 35410-33035
35412AManual valve body35412-32010 · 35412-32020
35415FMain regulator valve35415-32010 · 35415-32021 · 35415-32024
35415GStraight key (for main regulator valve)90282-03001 · 90282-03017
35415HCompression spring (for main regulator valve)90501-16065 · 90501-16120
35415JGasket (for main regulator valve)94614-10600
35415PE-ring (for main regulator valve)90523-06004
35416No. 1 main regulator valve plunger35416-32030 · 35416-32031 · 35416-33010
35417AMain regulator valve sleeve35417-32031 · 35417-32032 · 35417-33010
35418Manual valve35418-32010
35419No. 1 one-way valve35419-32010
35419ACompression spring (for one-way valve)90501-10056
35420DBall (for lower valve body)35495-22020
35422FValve damping stop35422-32010 · 35422-32020
35423B-2 Accumulator Piston35403-20010 · 35403-33010
35423ACompression spring (for B-2 accumulator piston)90501-24022 · 90501-25031
35423BO-ring (for B-2 accumulator piston)90301-21006 · 90301-22185 · 90301-29187 · 90301-30005
35424CC-1 Accumulator Piston35424-20020 · 35424-32021
35424DCompression spring (for C-1 accumulator piston)90501-20109 · 90501-20132 · 90501-28018
35424EO-ring (for C-1 accumulator piston)90301-23194 · 90301-29187 · 90301-30005 · 90301-36006
35425AC-2 Accumulator Piston35405-20010 · 35405-32010
35425BCompression spring (for C-2 accumulator piston)90501-20126 · 90501-22017
35425CO-ring (for C-2 accumulator piston)90301-25002 · 90301-26190 · 90301-29187 · 90301-34007
35426AC-0 Accumulator Piston35426-20010 · 35426-32020
35426BO-ring (for C-0 accumulator piston)90301-22185 · 90301-30005
35426CCompression spring (for C-0 accumulator piston)90501-18064 · 90501-19004 · 90501-26036 · 90501-29019
35427EB-0 accumulator piston35401-32011
35427FCompression spring (for B-0 accumulator piston)90501-17026
35427GO-ring (for B-0 accumulator piston)90301-20002 · 90301-25002
35431AUpper body cover gasket35431-32010 · 35431-32023
35432No. 1 valve body plate35432-32042 · 35432-32043 · 35432-33020
35433No. 1 valve body gasket35433-20040 · 35433-42010
35434No. 2 valve body gasket35434-20020 · 35434-42010
35437AUpper valve body cover35437-32010 · 35437-32021
35438GNo. 2 valve body plate35438-32010 · 35438-32011
35441CSolenoid valve oil filter35441-32020
35442Throttle regulator oil filter35442-32010 · 35442-32020
35445HSecond gear slide regulator valve35445-32010
35445PCompression spring (for second gear coast regulator valve)90501-11013
35445QLow gear coast regulator valve35445-32010
35445RCompression spring (for low range coast regulator valve)90501-09034 · 90501-09086
35445SStraight key (for second gear slide regulator valve)90282-03003
35445TDirect sales (for low speed coasting regulator valve)90250-03035
35445UStraight key (for low speed coast regulator valve)90282-03002
35449BPressure reducing valve35449-32010
35449CCompression spring (for pressure reducing valve)90501-09032
35450EBall (for upper valve body)90360-06023
35451Throttle valve sleeve35451-32010
35451ADirect sales (with throttle sleeve)90250-03036
35452F2nd-3rd gear shift valve plunger35452-32010
354562nd-3rd gear shift valve35456-32020 · 35456-32030
35456ACompression spring (for 2-3 gear shift valve)90501-09033 · 90501-09088
35456CPlunger (for 2-3 gear shift valve)90339-04026 · 90339-05017
35456FStraight key (for 2-3 gear shift valve)90282-03004 · 90282-03017
35457Throttle regulator valve35457-32010
35457DStraight key (for throttle regulator valve)90282-03001 · 90282-03011
35457EPlunger (for throttle regulator valve)90339-04003 · 90339-04026
35457FCompression spring (for throttle regulator valve)90501-09037
35458Dreverse valve35458-32010
35458EPlunger (for reverse valve)90339-04028
35458GCompression spring (for reverse valve)90501-06026
35458HStraight key (for reverse valve)90282-03001 · 90282-03017
35461Downshift plug35408-32010
35461ACompression spring (for downshift plug)90501-10054 · 90501-10120 · 90501-10185
35462throttle valve35462-32010
35462ACompression spring (for throttle valve)90501-07022
35462DE-ring (for throttle valve)90523-06023
354641-2 gear shift valve35464-32010 · 35464-32030
35464ACompression spring (for 1-2 gear shift valve)90501-09033 · 90501-09116
35464DStraight key (for 1-2 gear shift valve)90282-03001 · 90282-03011
35464EPlunger (for 1-2 gear shift valve)90339-04025 · 90339-04026
35466ESecond gear lock valve35466-32010
35466FCompression spring (for second gear lock valve)90501-06047
35466GStraight key (for second gear lock valve)90282-03002
35466JPlunger (for second gear lock valve)90339-04028
35468CSecondary regulator valve35468-20010 · 35468-32030 · 35468-32031
35468DCompression spring (for secondary regulator valve)90501-13020 · 90501-14115
35468EStraight key (for secondary regulator valve)90282-03003 · 90282-03012
35468FPlunger (for secondary regulator valve)90339-04025 · 90339-04026
35468JStraight key (for B-1 throttle control valve)90282-03001
35468KPlunger (for B-1 throttle control valve)90339-04022
35468LCompression spring (for B-1 throttle control valve)90501-08100
35468MB-1 Throttle Control Valve35468-32020
35469DSpacer (for C-0 accumulator piston)35469-20010 · 35469-32020
35469ESnap ring (for C-0 accumulator piston spacer)96151-03000 · 96151-03700
35471AUpper valve body cover35471-32010 · 35471-32020
35472ALower valve body cover35472-32010 · 35472-32060
35473Transmission valve body cover35473-32010
35474AAccumulator cover35474-20010 · 35474-32030
35477Valve body cover gasket35477-32010 · 35477-32043
35478Accumulator cover gasket35478-32010 · 35478-32020
35479ALow speed regulator valve spring seat35479-32010
35491ANo. 1 accumulator control valve35491-32010 · 35491-32020
35491BCompression spring (for No. 1 accumulator control valve)90501-10145 · 90501-10172
35491CStraight key (for No. 1 accumulator control valve)90282-03002 · 90282-03011
35491DPlunger (for No. 1 accumulator control valve)90339-04025 · 90339-04026
35495COne-way ball No. 135495-22020
354973rd-4th gear shift valve35497-32010 · 35497-32030
35497ACompression spring (for 3-4 gear shift valve)90501-09033 · 90501-09083
35497CPlunger (for 3-4 gear shift valve)90339-04025 · 90339-04026
35497FStraight key (for 3-4 gear shift valve)90282-03004 · 90282-03011
35521throttle cam35521-20040 · 35521-33010
35521ASpring (for throttle cam return)90508-11003
35521BGasket (for throttle cam assembly)90201-06472
35521CBolt (for throttle cam assembly)90101-06021 · 90101-06026
35522Throttle valve cam pin35522-22010
35599Manual locking spring cover35599-32010 · 35599-32020
35843ATransfer case lubricating oil supply pipe35843-32011
35844ANo. 1 accumulator back pressure pipe35844-32011 · 35844-32030
35845Rear clutch accumulator tube35845-32012 · 35845-32020
35846brake accumulator pipe35846-20010 · 35846-32030
35848Forward clutch accumulator tube35848-32011 · 35848-32020
35862Accumulator fuel supply pipe bracket35862-32011 · 35862-32020
35882BRear servo oil supply pipe35882-32010
35894Accumulator tube bracket35894-32010
35897ANo. 1 first and reverse brake pipe35897-32010
35898ANo. 2 accumulator back pressure pipe35898-32010
