Toyota CAMRY 挡风玻璃清洗器 — Figure 8503

Toyota CAMRY EPC diagram 8503, 挡风玻璃清洗器, with 2 images and 12 PNC and OE references.

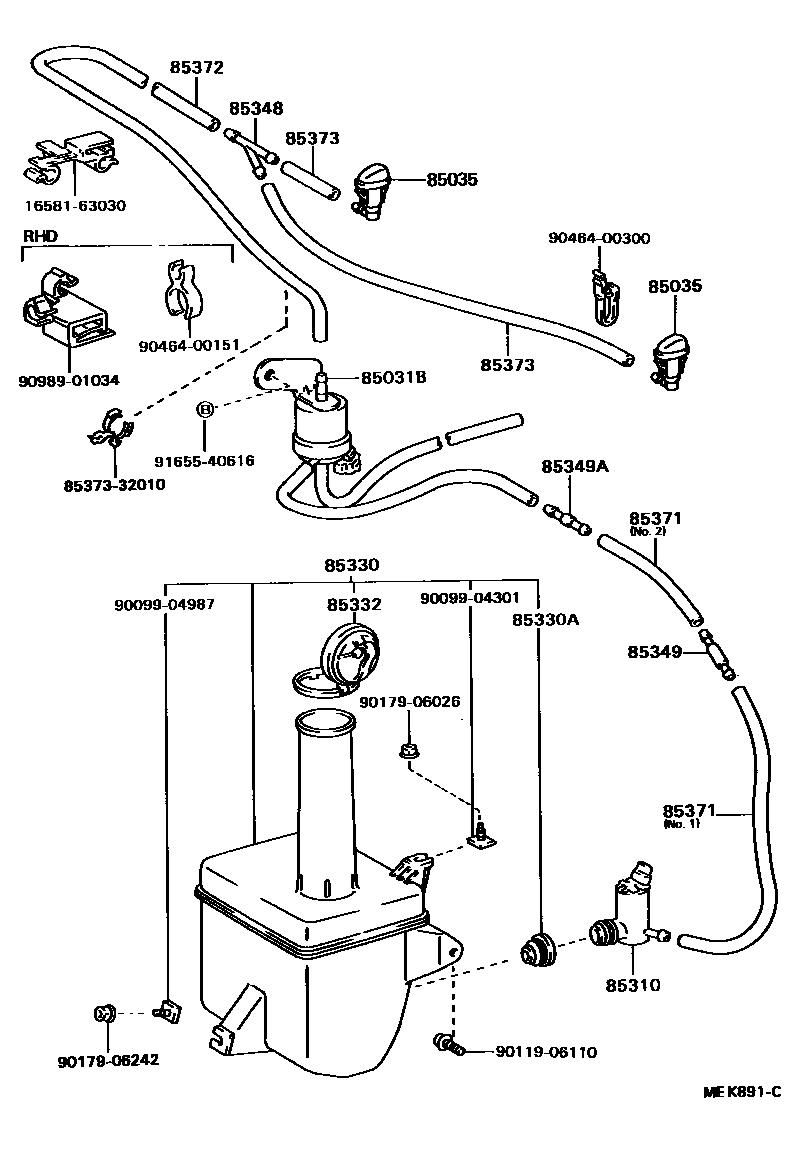

Toyota CAMRY 挡风玻璃清洗器 EPC diagram — MEK891C
挡风玻璃清洗器 — MEK891C (198808 – 999999)

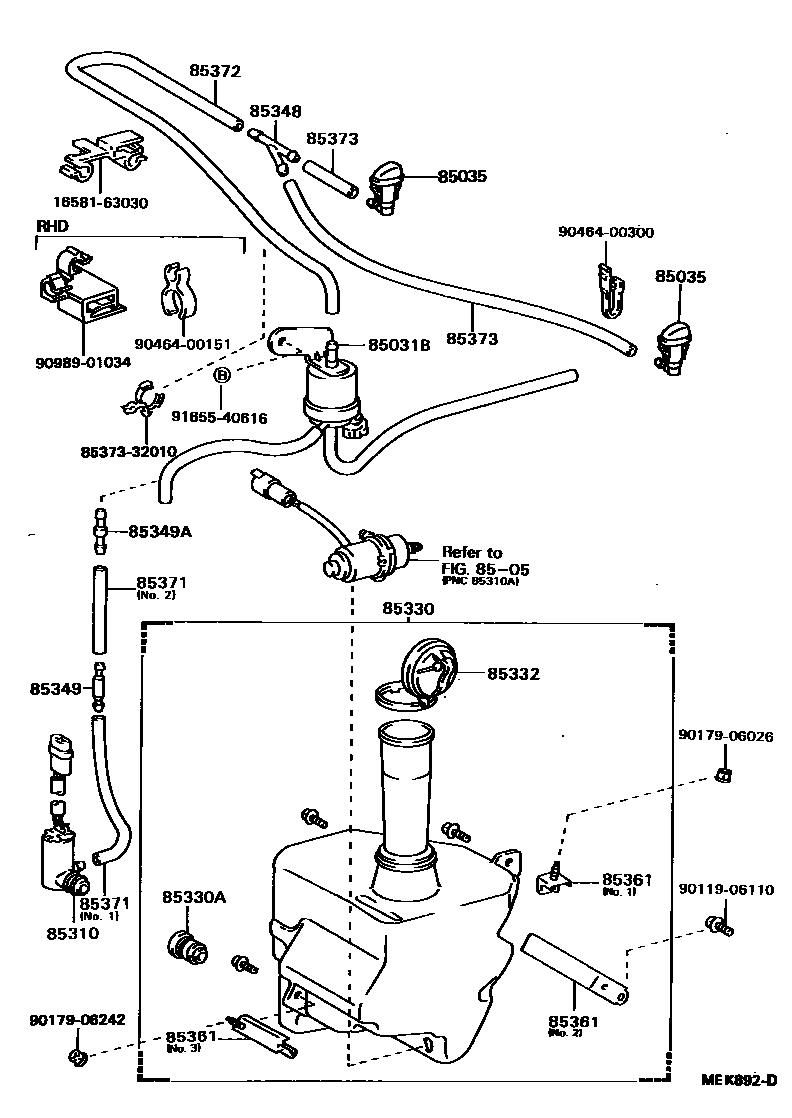

Toyota CAMRY 挡风玻璃清洗器 EPC diagram — MEK892D
挡风玻璃清洗器 — MEK892D (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
85031BCleaner valve sub-assembly85031-32010 · 85031-32011
85035Cleaner nozzle sub-assembly85035-32170 · 85035-32180 · 85035-32190 · 85035-32200
85310Windshield washer motor and pump assembly85310-16050 · 85310-32030
85330Windshield washer fluid tank assembly85331-32140 · 85331-32180
85330AWindshield washer fluid tank bushing90099-32089
85332Windshield washer fluid tank cap85332-32161
85348Windshield washer hose connector No. 185348-12250
85349Windshield washer hose connector No. 185349-32150
85349AWindshield washer hose connector No. 285349-89122
85361windshield washer mounting parts85317-32010 · 85361-32180 · 85362-32180 · 85363-32180
85372Windshield washer hose No. 1 (from connector to connector)90099-33080 · 90099-33299
85373Windshield washer hose (from connector to nozzle)90099-33299
