Toyota CAMRY 超速档和电子控制变速器 — Figure 8410

Toyota CAMRY EPC diagram 8410, 超速档和电子控制变速器, with 2 images and 13 PNC and OE references.

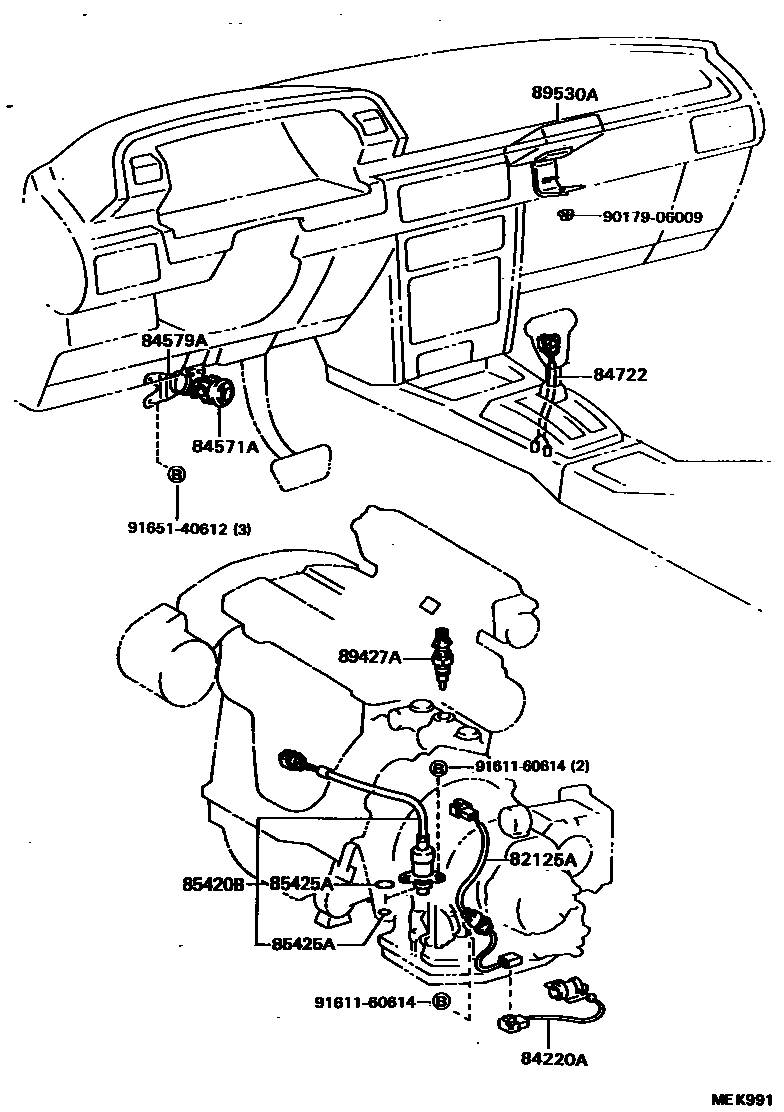

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK991
超速档和电子控制变速器 — MEK991 (198808 – 999999)

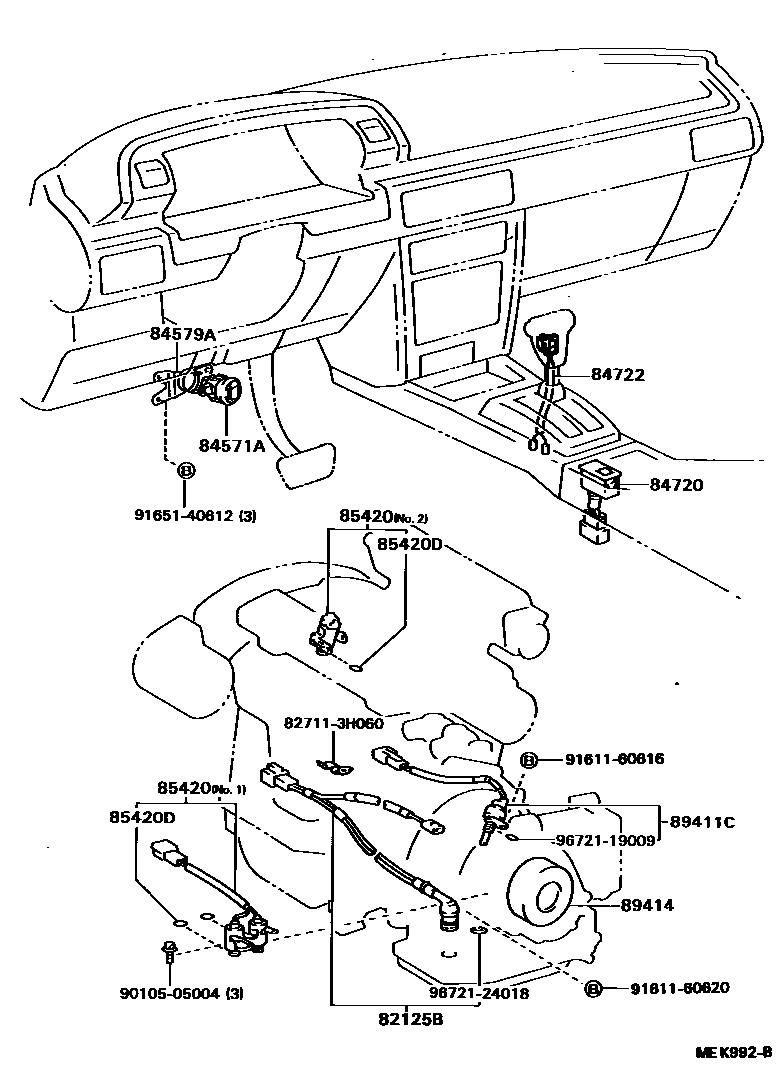

Toyota CAMRY 超速档和电子控制变速器 EPC diagram — MEK992B
超速档和电子控制变速器 — MEK992B (198808 – 999999)

PNC and OE references

PNCPart nameOE numbers
82125ATransmission wiring harness82125-20140
82125BTransmission wiring harness82125-32030
84220ATransmission position indicator light switch assembly84220-32010
84571AKickdown switch84571-20010
84579AKickdown switch bracket84579-32010
85420Transmission solenoid valve assembly85420-32101 · 85420-32103 · 85420-32120
85420BTransmission solenoid valve assembly85420-32081
85420DO-ring (for transmission solenoid valve)90301-06004
85425AO-ring (for overspeed solenoid valve)90301-06005 · 96721-19017
89411CSpeed sensor89411-32020
89414sensor rotor89414-32020 · 89414-33010
89427Atemperature switch89427-12070
89530ATransmission control ECU assembly89530-32180 · 89530-32370
