Toyota CAMRY 线束和卡夹 — Figure 8202

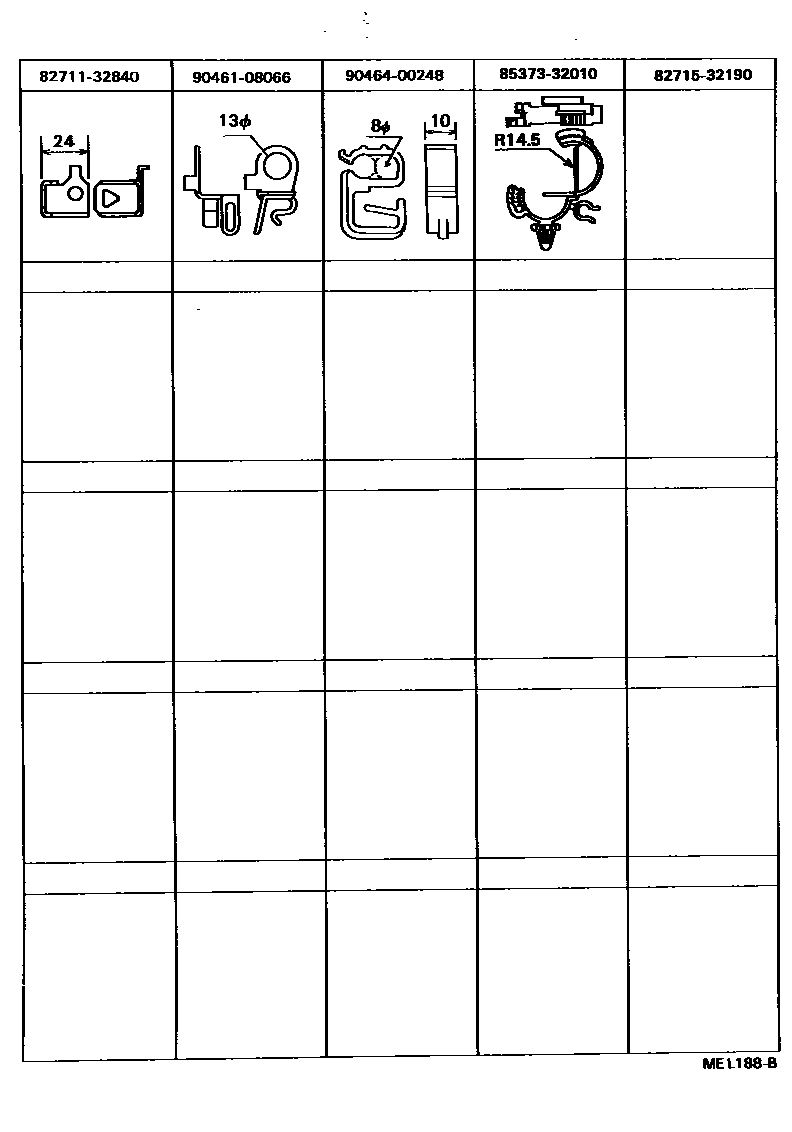

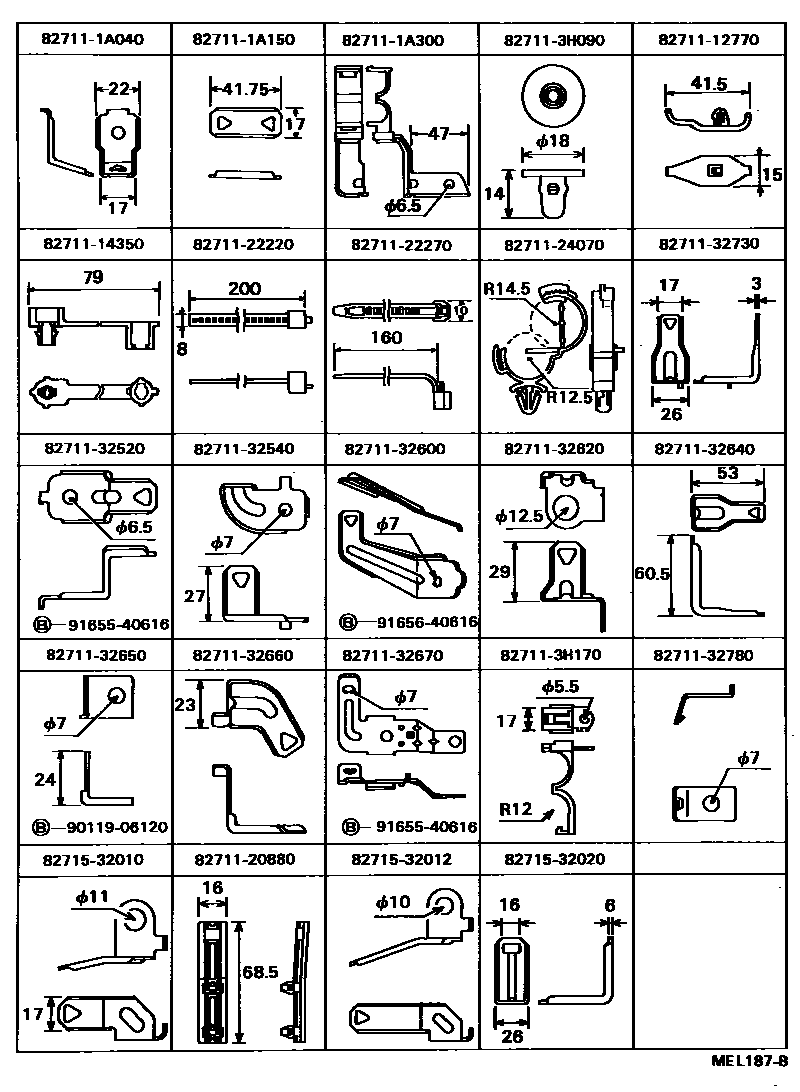

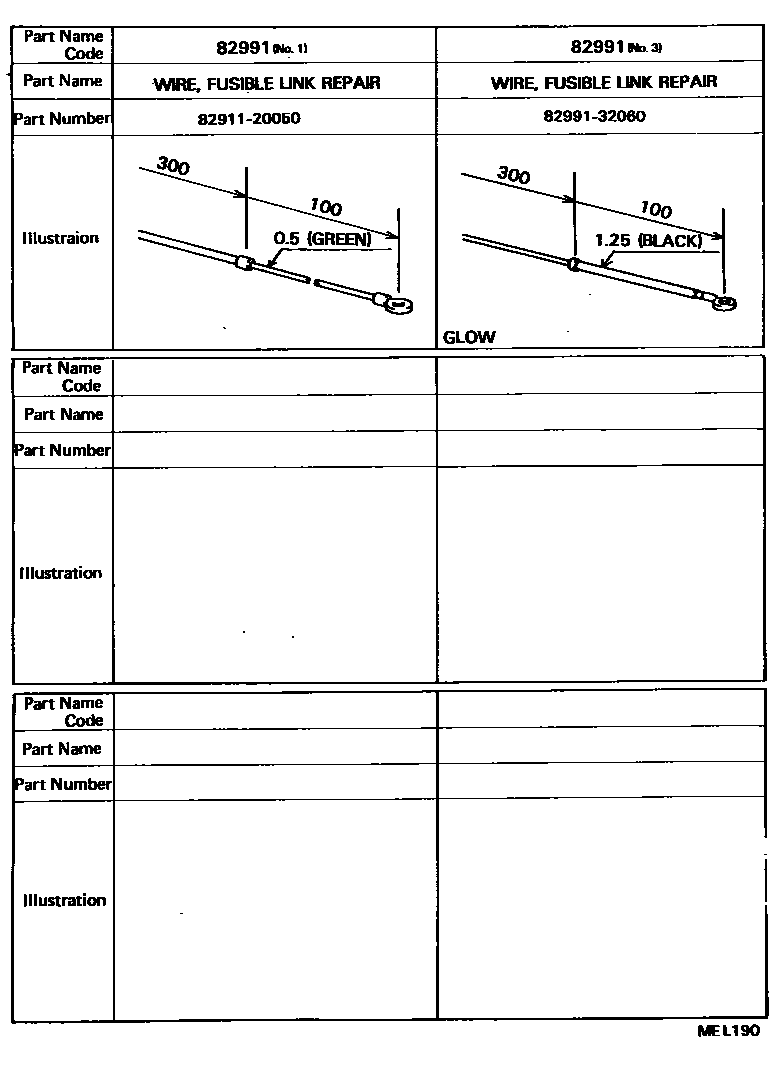

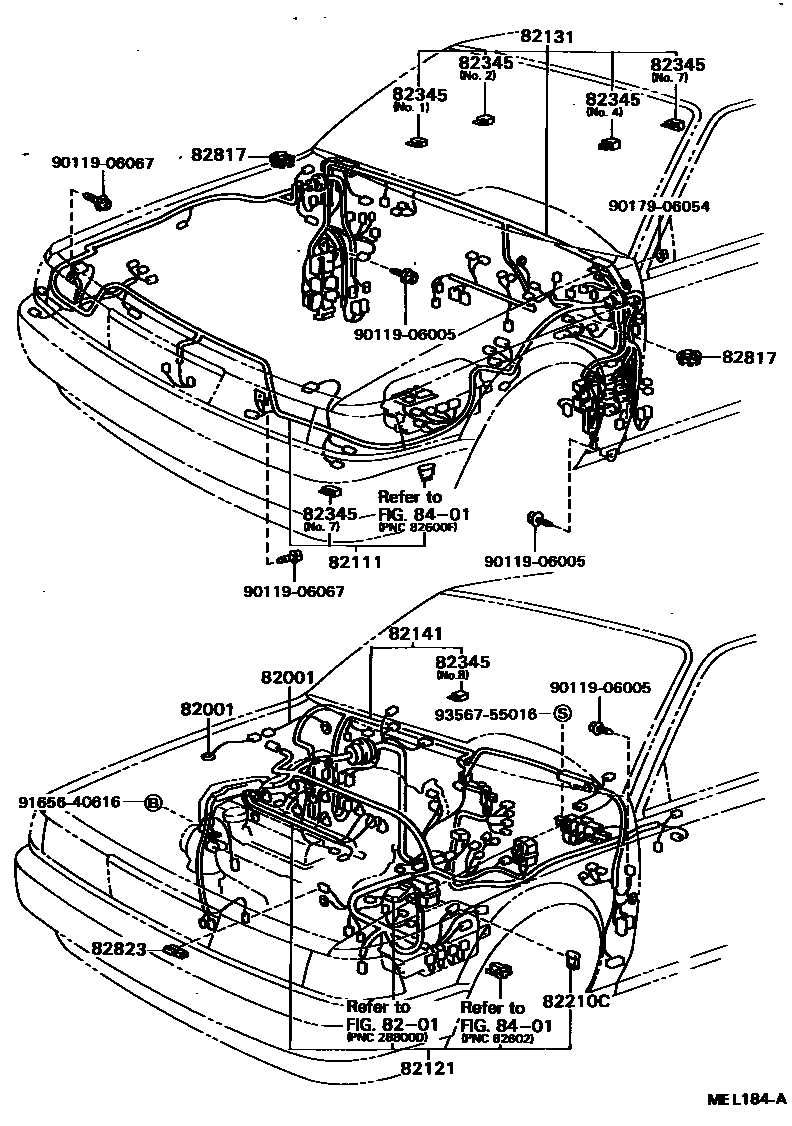

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 10 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07270 · 90980-07280 · 90980-07287 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |

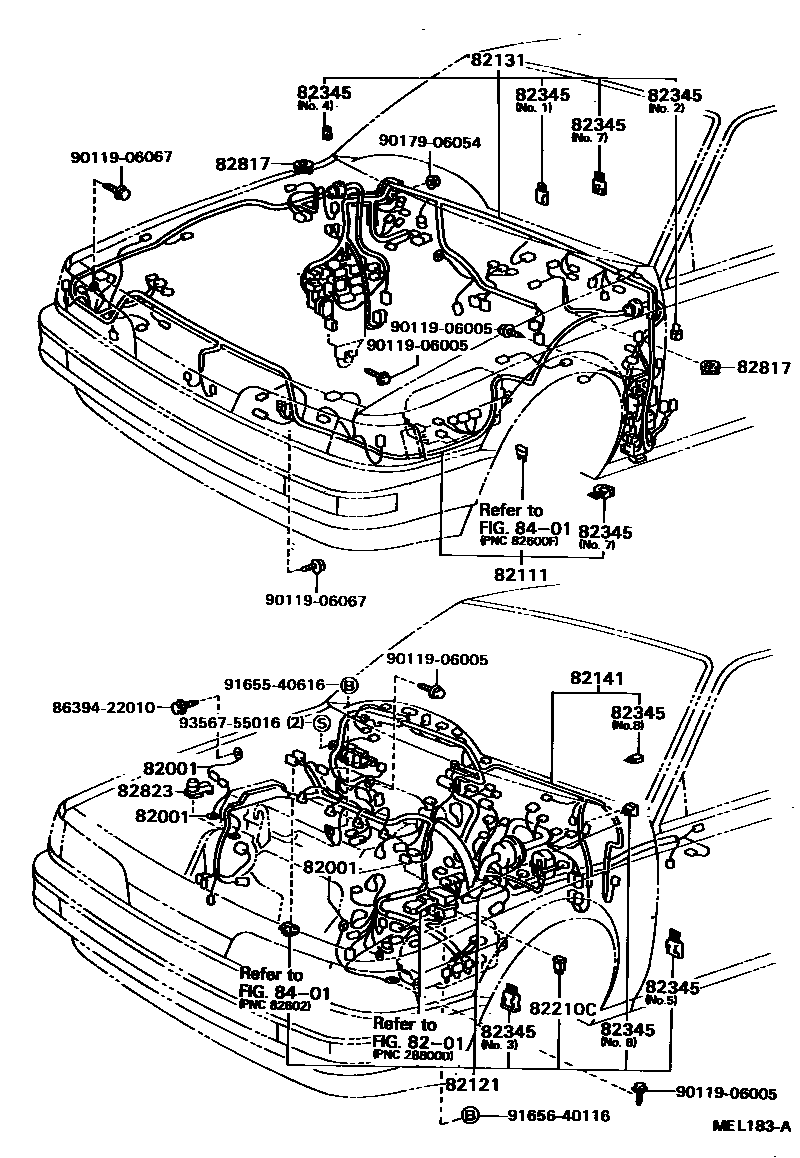

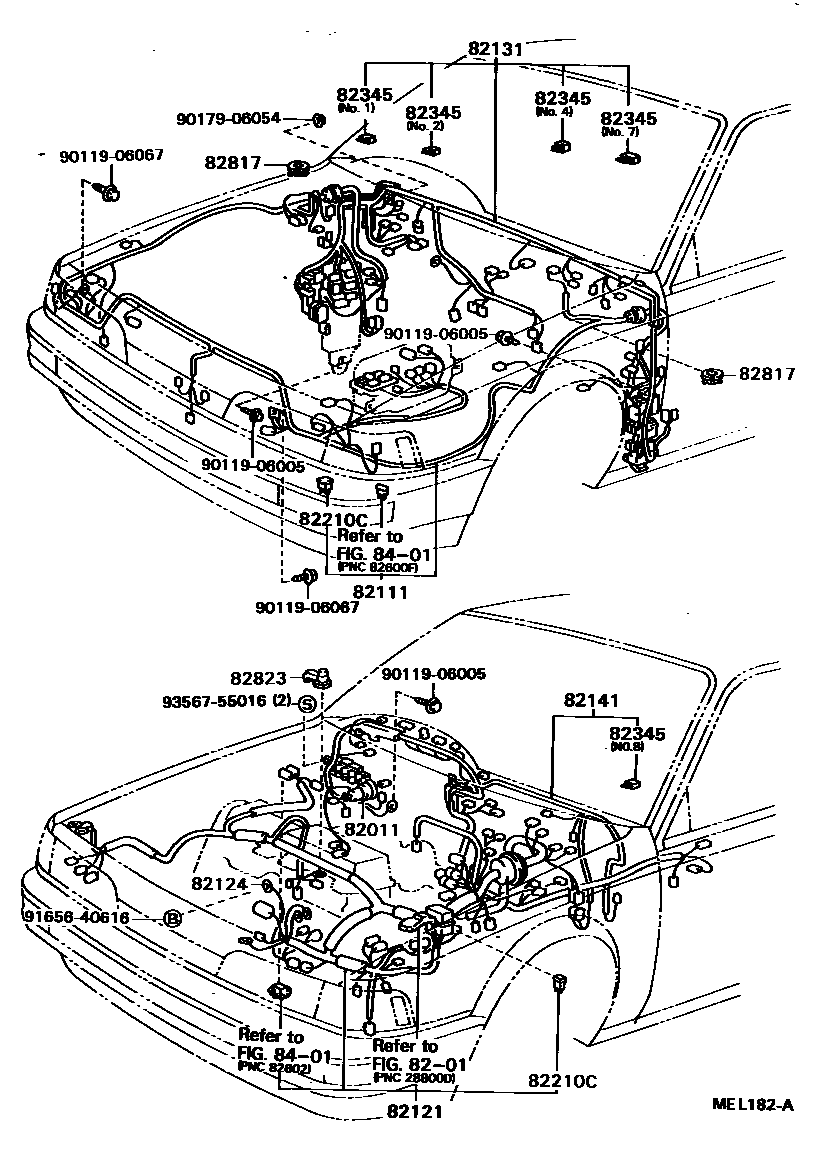

| 82111 | Engine room main wiring harness | 82111-32330 · 82111-32331 · 82111-32340 · 82111-32341 · 82111-32350 · 82111-32351 · 82111-32360 · 82111-32370 · 82111-32380 · 82111-32390 · 82111-32400 · 82111-32410 · 82111-32580 · 82111-32590 · 82111-32600 |
| 82121 | Engine wiring harness | 82121-3H080 · 82121-3H081 · 82121-3H082 · 82121-3H090 · 82121-3H091 · 82121-3H092 · 82121-3H100 · 82121-3H101 · 82121-3H110 · 82121-3H111 · 82121-3H112 · 82121-3H113 · 82121-3H114 · 82121-3H120 · 82121-3H121 · 82121-3H122 · 82121-3H123 · 82121-3H124 · 82121-3H130 · 82121-3H131 · 82121-3H132 · 82121-3H140 · 82121-3H141 · 82121-3H142 · 82121-3H150 · 82121-3H151 · 82121-3H152 · 82121-3H190 · 82121-3H191 · 82121-3H200 · 82121-3H201 · 82121-3H210 · 82121-3H410 · 82121-3H411 · 82121-3H413 · 82121-3H414 |
| 82124 | Engine No. 4 wiring harness | 82124-20010 |
| 82131 | Front panel wiring harness | 82131-3H650 · 82131-3H651 · 82131-3H660 · 82131-3H661 · 82131-3H670 · 82131-3H671 · 82131-3H680 · 82131-3H681 · 82131-3H690 · 82131-3H700 · 82131-3H710 · 82131-3H830 · 82131-3H831 · 82131-3H890 |
| 82141 | Dashboard wiring harness | 82141-32340 · 82141-32341 · 82141-32350 · 82141-32360 |
| 82151 | Right front door wiring harness | 82151-32540 · 82151-32541 · 82151-32550 · 82151-32551 · 82151-32560 · 82151-32561 · 82151-32570 · 82151-32580 |
| 82152 | Left front door wiring harness | 82152-32490 · 82152-32491 · 82152-32500 · 82152-32501 · 82152-32510 · 82152-32511 · 82152-32520 · 82152-32530 |
| 82153 | Rear door wiring harness No. 1 | 82153-32120 · 82153-32140 |
| 82154 | Rear door wiring harness No. 2 | 82153-32120 · 82153-32140 |
| 82161 | floor wiring harness | 82161-3H020 · 82161-3H021 · 82161-3H030 · 82161-3H031 · 82161-3H040 · 82161-3H041 · 82161-3H050 · 82161-3H051 · 82161-3H070 · 82161-3H071 · 82161-3H090 · 82161-3H100 · 82161-3H110 · 82161-3H120 · 82161-3H130 · 82161-3H150 · 82161-3H160 |
| 82162 | Floor wiring harness No. 2 | 82162-32500 · 82162-32501 · 82162-32510 · 82162-32511 · 82162-32520 · 82162-32521 · 82162-32530 · 82162-32531 · 82162-32540 |
| 82163 | Floor wiring harness No. 3 | 82163-32060 · 82163-32080 |
| 82166 | Armrest box wiring harness | 82166-32040 |

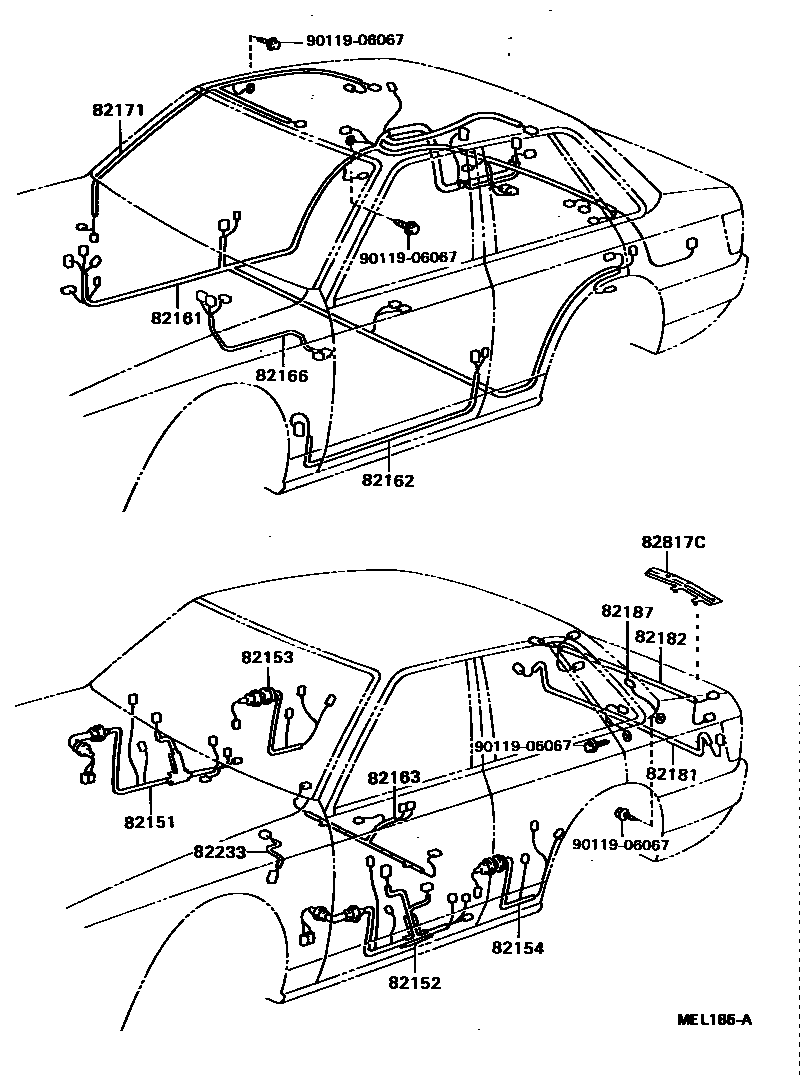

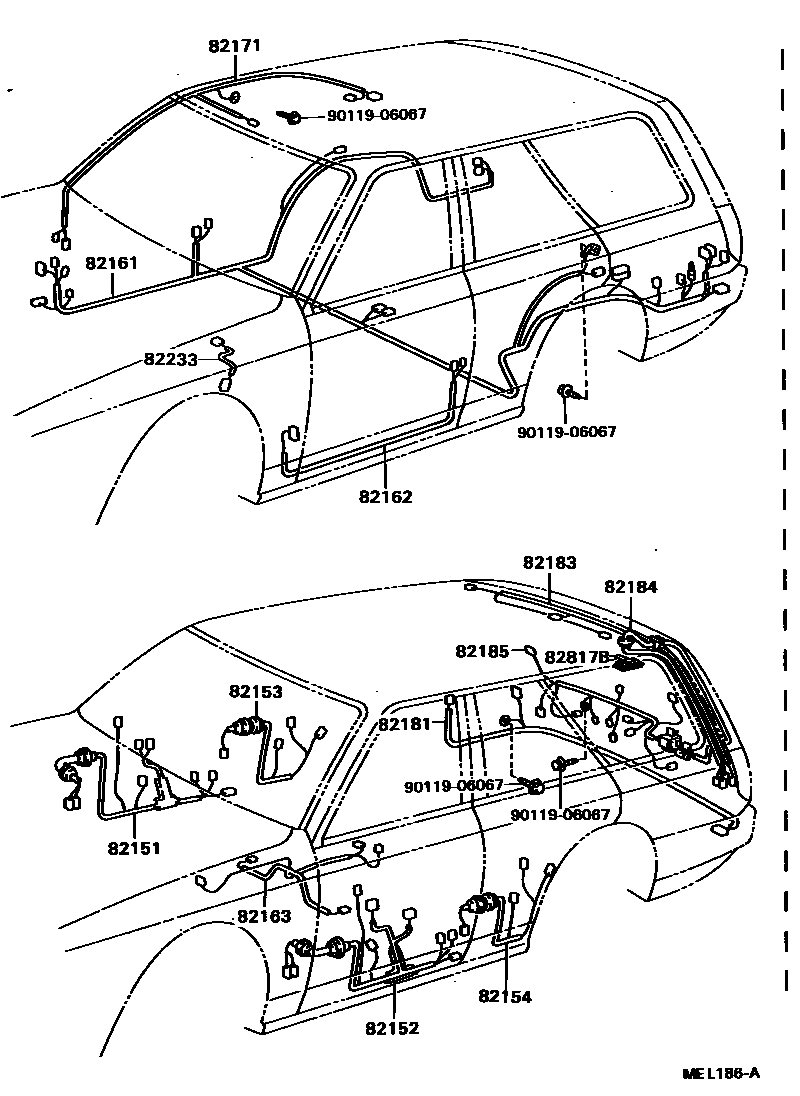

| 82171 | Roof No. 1 wiring harness | 82171-32290 · 82171-32291 · 82171-32300 · 82171-32301 · 82171-32310 · 82171-32311 · 82171-32360 · 82171-32370 · 82171-32380 |
| 82181 | Luggage No. 1 wiring harness | 82181-32270 · 82181-32271 · 82181-32280 · 82181-32281 · 82181-32300 · 82181-32301 · 82181-32310 · 82181-32320 |
| 82182 | Luggage No. 2 wiring harness | 82182-32070 · 82182-32071 · 82182-32080 · 82182-32090 · 82182-32091 |
| 82183 | Luggage No. 3 wiring harness | 82183-32040 · 82183-32041 · 82183-32050 · 82183-32051 |
| 82184 | Rear door No. 1 wiring harness | 82184-32020 |
| 82185 | Rear door wiring harness No. 2 | 82185-32060 · 82185-32070 · 82185-32090 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 · 90982-08253 |
| 82233 | ECU wiring harness | 82233-32010 |

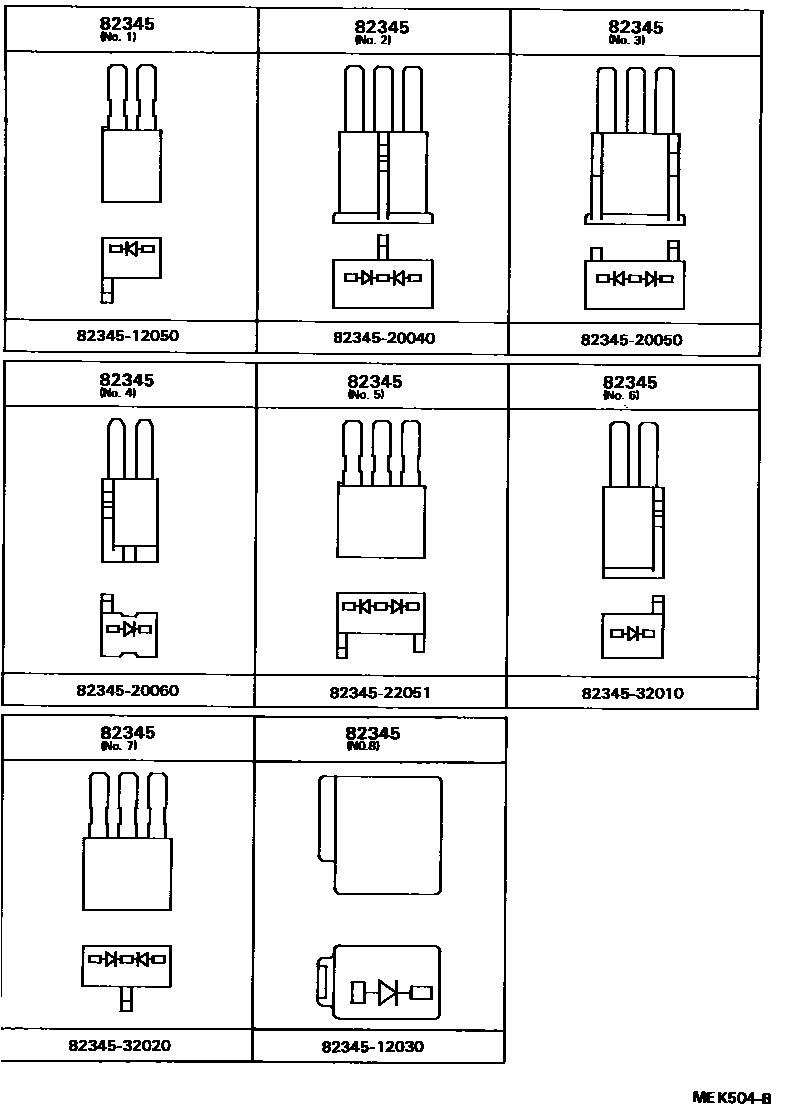

| 82345 | diode | 82345-12030 · 82345-12050 · 82345-20040 · 82345-20050 · 82345-20060 · 82345-22051 · 82345-32010 · 82345-32020 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 · 82817-32420 |
| 82817B | No. 3 wire harness protection device | 82817-32050 |
| 82817C | No. 4 wire harness protection device | 82817-32511 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-20040 · 82823-22050 · 82823-22060 |

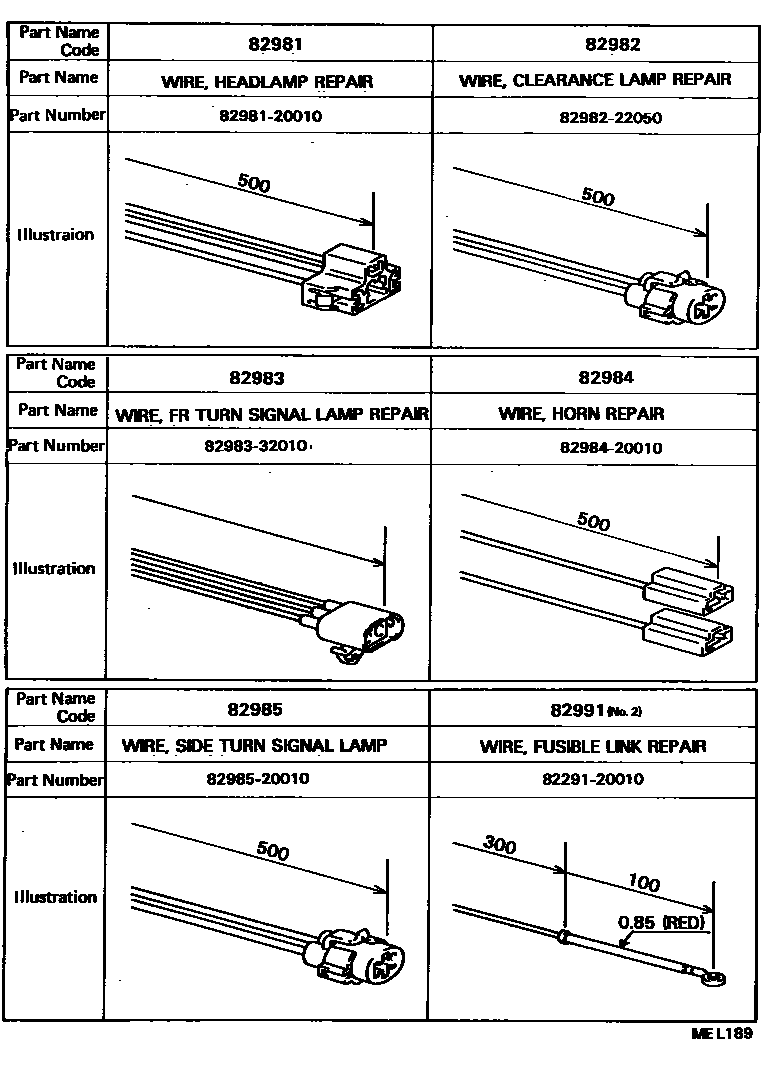

| 82981 | Headlight repair line | 82981-20010 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-32010 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-20010 |
| 82991 | Fuse repair line | 82991-20010 · 82991-20050 · 82991-32060 |
