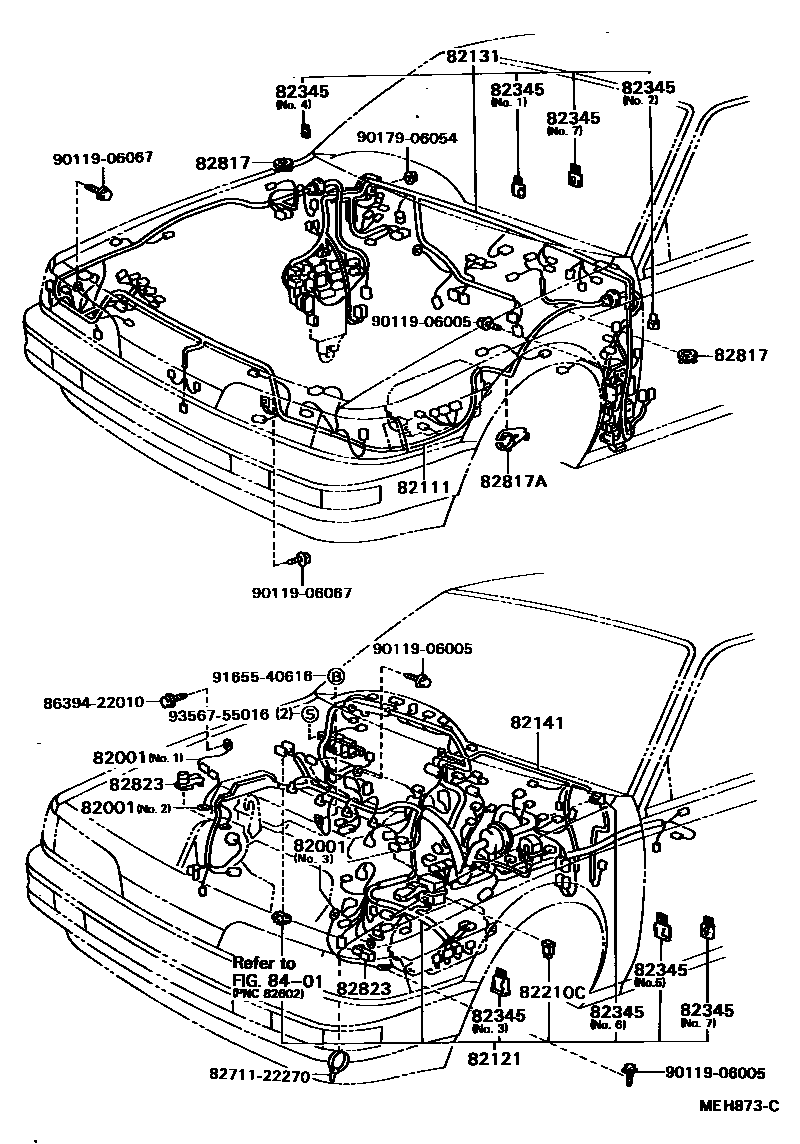

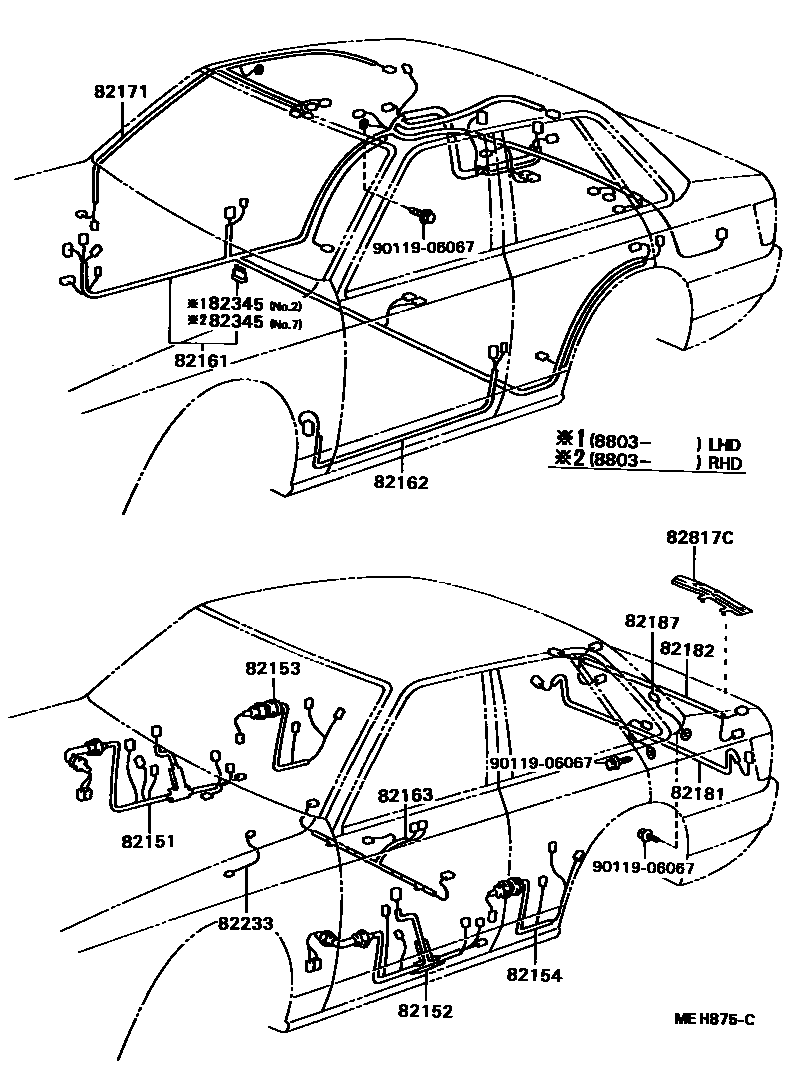

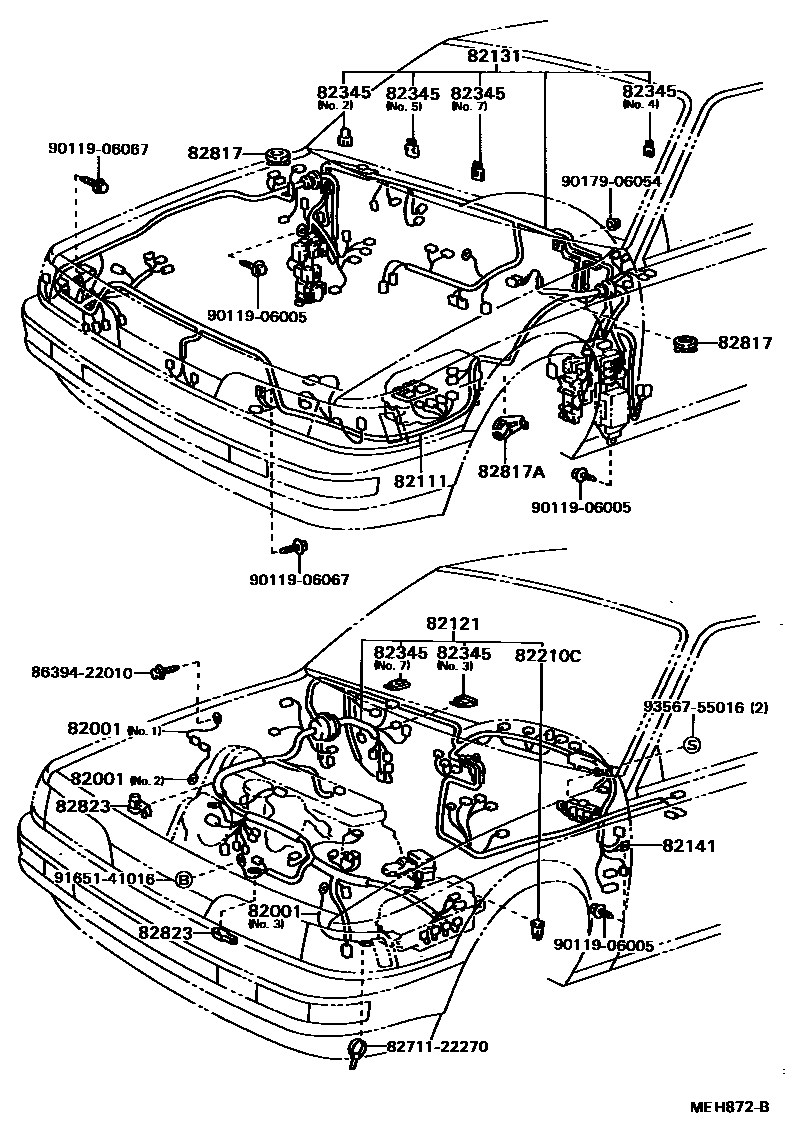

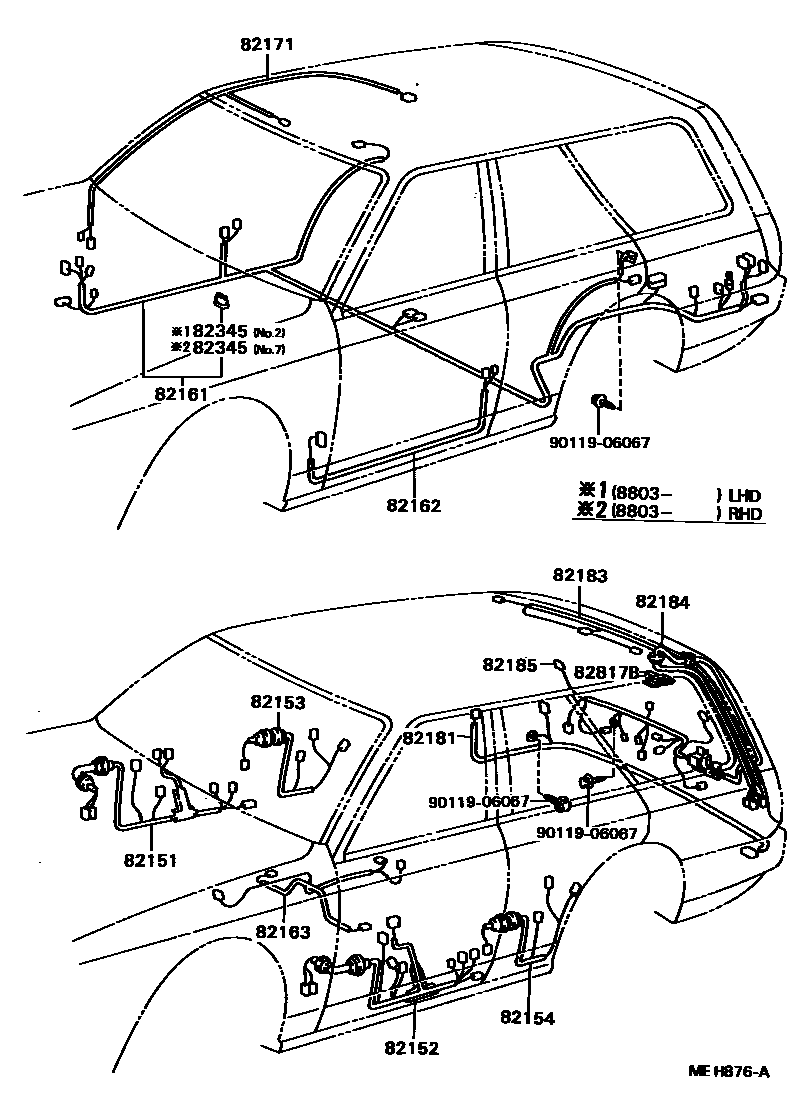

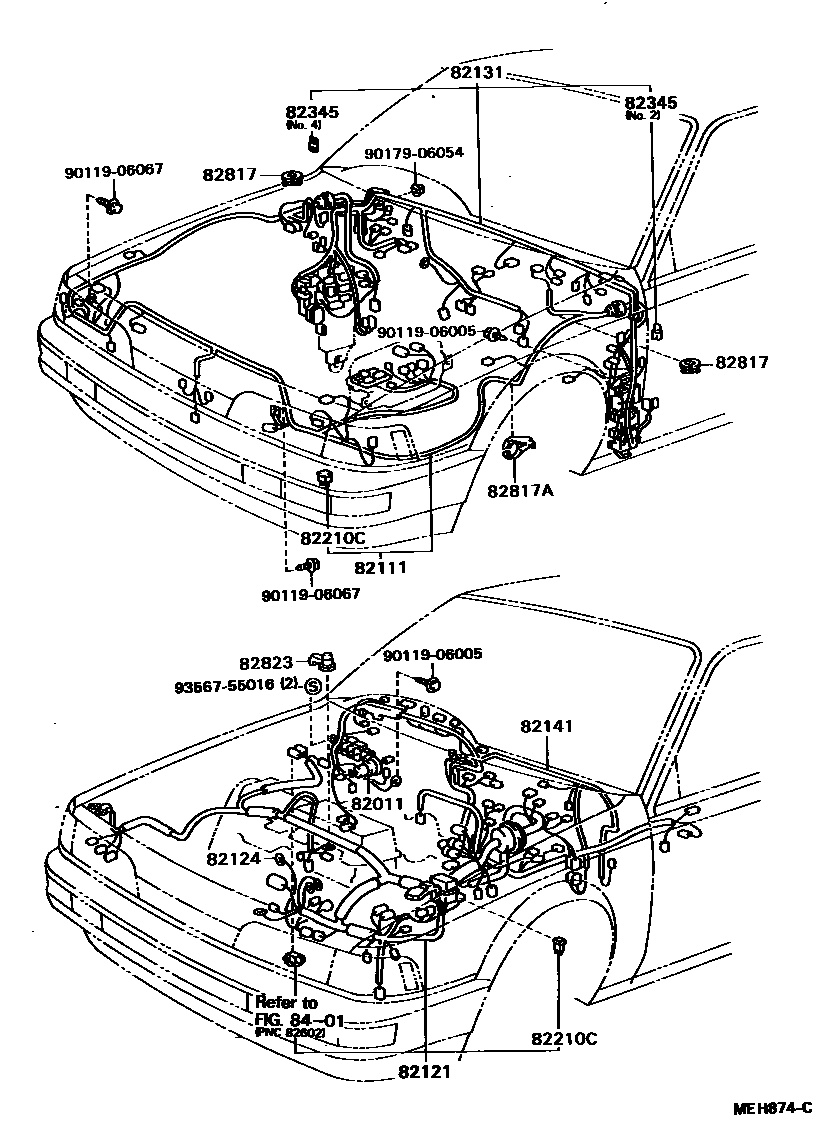

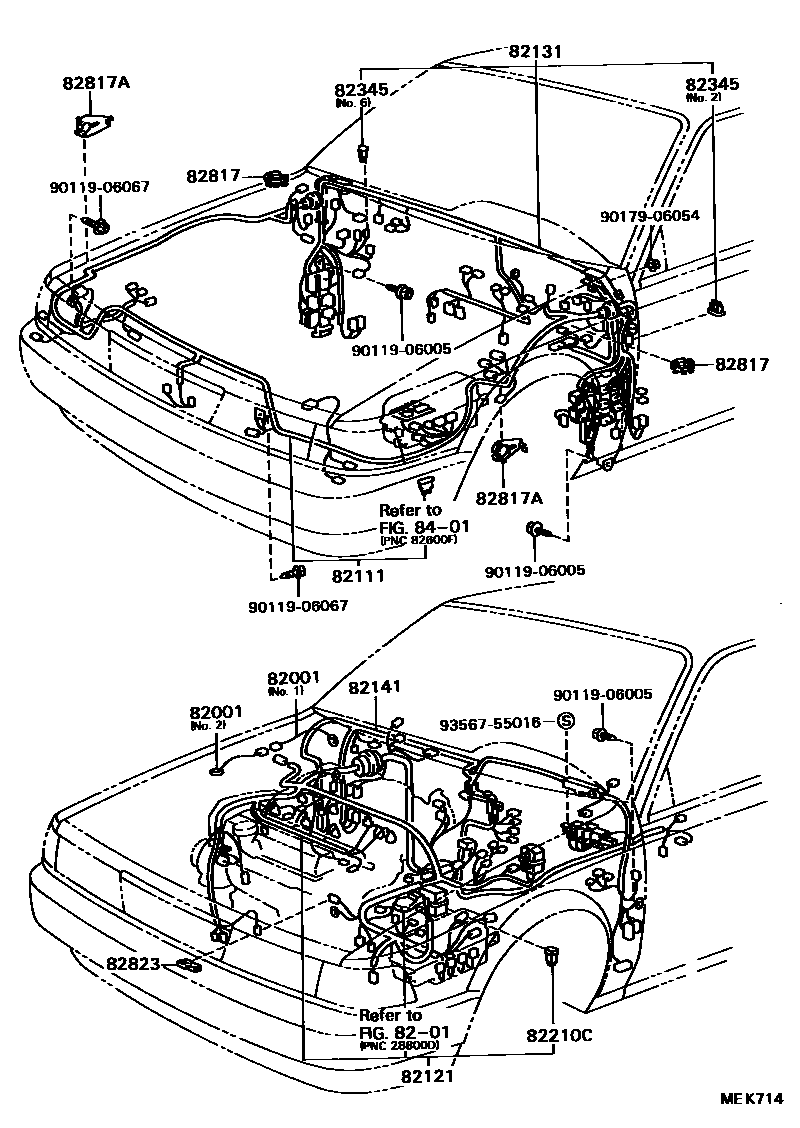

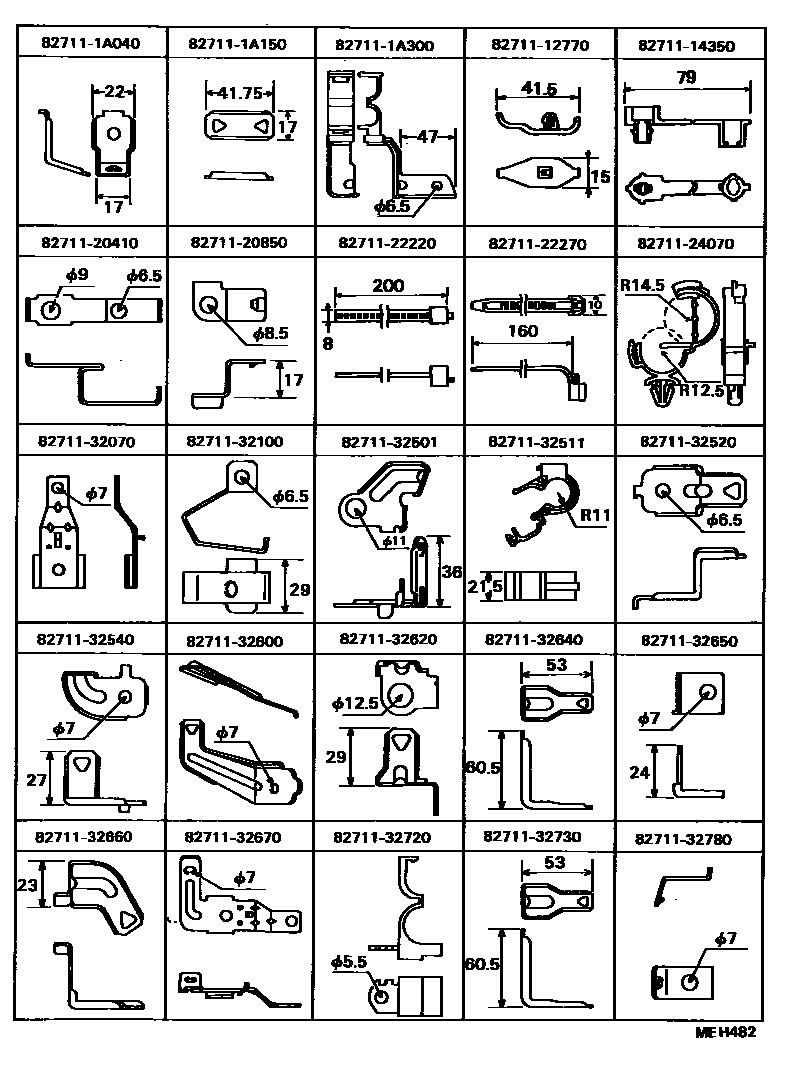

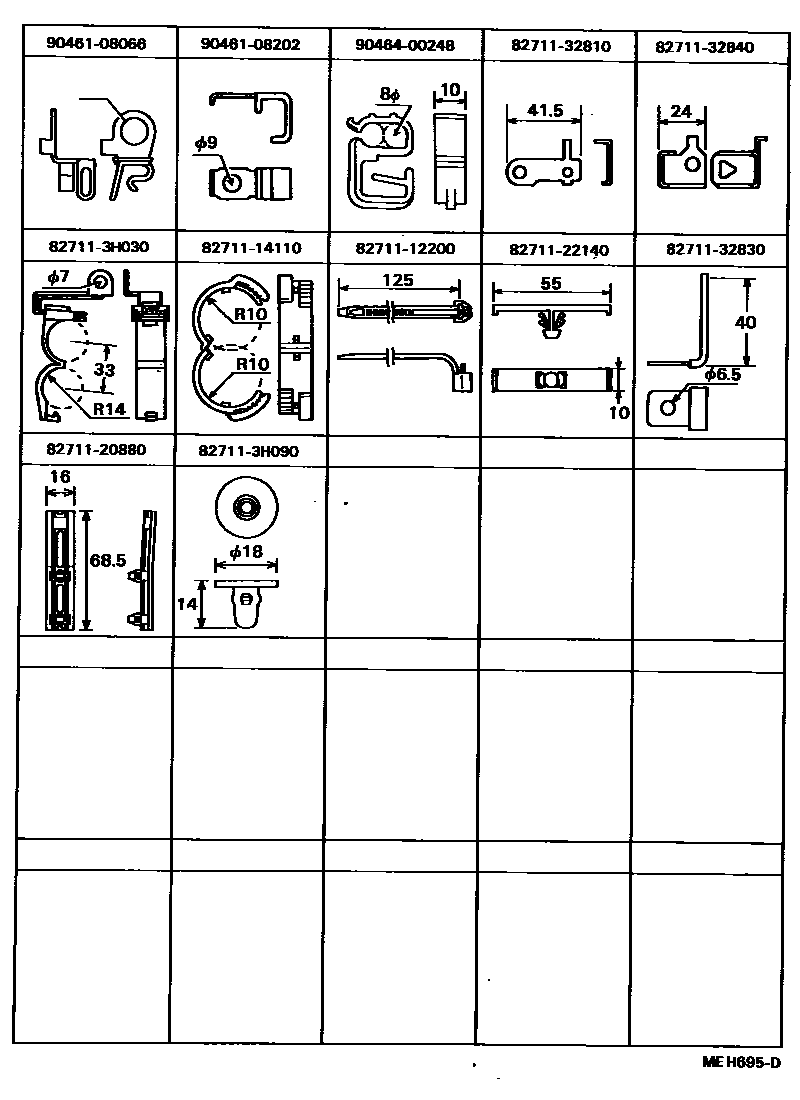

Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 11 images and 35 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07205 · 90980-07206 · 90980-07270 · 90980-07280 · 90980-07287 |
| 82011 | Brake warning system wiring harness assembly | 82011-20040 |
| 82111 | Engine room main wiring harness | 82111-32090 · 82111-32091 · 82111-32092 · 82111-32100 · 82111-32101 · 82111-32102 · 82111-32110 · 82111-32111 · 82111-32120 · 82111-32121 · 82111-32140 · 82111-32141 · 82111-32142 · 82111-32150 · 82111-32151 · 82111-32152 · 82111-32200 · 82111-32201 · 82111-32210 · 82111-32211 · 82111-32220 · 82111-32221 |
| 82121 | Engine wiring harness | 82121-32681 · 82121-32691 · 82121-32701 · 82121-32702 · 82121-32711 · 82121-32712 · 82121-32720 · 82121-32741 · 82121-32742 · 82121-32751 · 82121-32752 · 82121-32760 · 82121-32771 · 82121-32772 · 82121-32781 · 82121-32782 · 82121-3H010 · 82121-3H020 · 82121-3H040 |
| 82124 | Engine No. 4 wiring harness | 82124-12030 |
| 82131 | Front panel wiring harness | 82131-3H060 · 82131-3H240 · 82131-3H241 · 82131-3H242 · 82131-3H250 · 82131-3H251 · 82131-3H252 · 82131-3H270 · 82131-3H271 · 82131-3H272 · 82131-3H290 · 82131-3H291 · 82131-3H350 · 82131-3H351 · 82131-3H370 · 82131-3H371 · 82131-3H490 · 82131-3H500 · 82131-3H840 · 82131-3P030 |
| 82141 | Dashboard wiring harness | 82141-32100 · 82141-32101 · 82141-32102 · 82141-32110 · 82141-32111 · 82141-32112 · 82141-32120 · 82141-32121 · 82141-32130 · 82141-32131 |
| 82151 | Right front door wiring harness | 82151-32200 · 82151-32290 · 82151-32300 · 82151-32310 · 82151-32440 · 82151-32450 |
| 82152 | Left front door wiring harness | 82152-32190 · 82152-32280 · 82152-32290 · 82152-32300 · 82152-32400 · 82152-32410 |
| 82153 | Rear door wiring harness No. 1 | 82153-32070 |
| 82154 | Rear door wiring harness No. 2 | 82153-32070 |
| 82161 | floor wiring harness | 82161-32070 · 82161-32071 · 82161-32331 · 82161-32332 · 82161-32341 · 82161-32342 · 82161-32390 · 82161-32391 · 82161-32400 · 82161-32401 · 82161-32410 · 82161-32420 · 82161-32550 · 82161-32551 · 82161-32670 · 82161-32680 · 82161-32690 · 82161-32700 · 82161-32710 · 82161-32740 · 82161-32750 · 82161-32760 · 82161-32770 |
| 82162 | Floor wiring harness No. 2 | 82162-32060 · 82162-32090 · 82162-32390 · 82162-32400 · 82162-32410 |
| 82163 | Floor wiring harness No. 3 | 82163-32060 · 82163-32080 |
| 82171 | Roof No. 1 wiring harness | 81271-32040 · 81271-32050 · 81271-32060 · 81271-32120 · 82171-32100 · 82171-32110 · 82171-32120 · 82171-32210 · 82171-32220 · 82171-32230 |
| 82181 | Luggage No. 1 wiring harness | 82181-32030 · 82181-32190 · 82181-32200 · 82181-32210 · 82181-32230 |
| 82182 | Luggage No. 2 wiring harness | 82182-32070 · 82182-32080 · 82182-32090 |
| 82183 | Luggage No. 3 wiring harness | 82183-32020 · 82183-32030 |
| 82184 | Rear door No. 1 wiring harness | 82184-32030 |
| 82185 | Rear door wiring harness No. 2 | 82185-32060 · 82185-32070 · 82185-32090 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 |
| 82233 | ECU wiring harness | 82233-32010 |

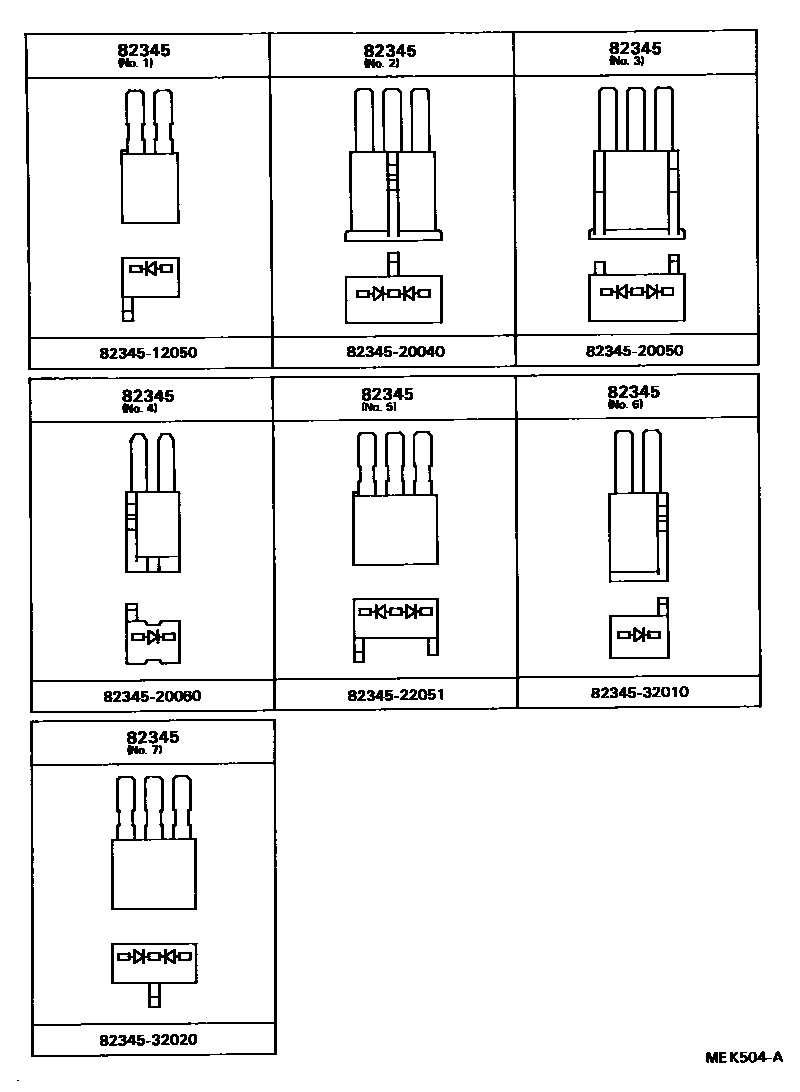

| 82345 | diode | 82345-12050 · 82345-20040 · 82345-20050 · 82345-20060 · 82345-22051 · 82345-32010 · 82345-32020 |
| 82817 | No. 1 wire harness protection device | 82817-32420 |
| 82817A | No. 2 wire harness protection device | 82817-32310 |
| 82817B | No. 3 wire harness protection device | 82817-32050 |
| 82817C | No. 4 wire harness protection device | 82817-32510 · 82817-32511 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-20040 · 82823-22050 |

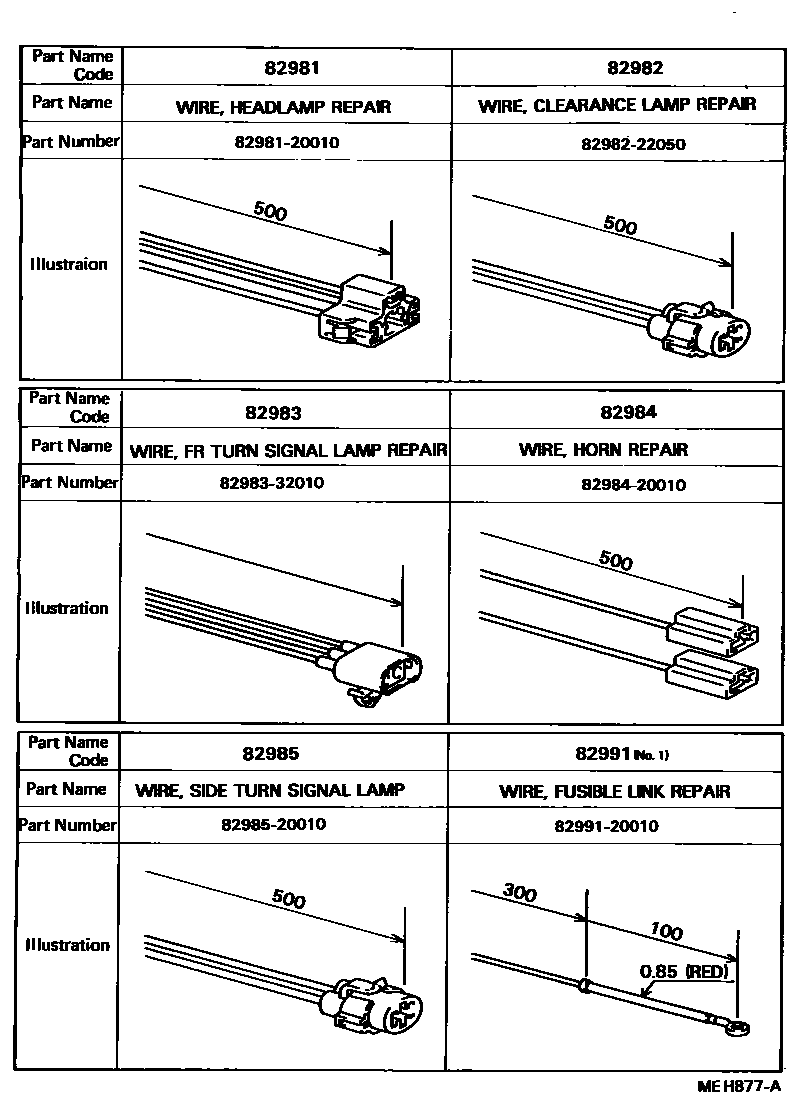

| 82981 | Headlight repair line | 82981-20010 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-32010 |
| 82984 | Speaker repair line | 82984-20010 |
| 82985 | Side turn signal lamp repair line | 82985-20010 |

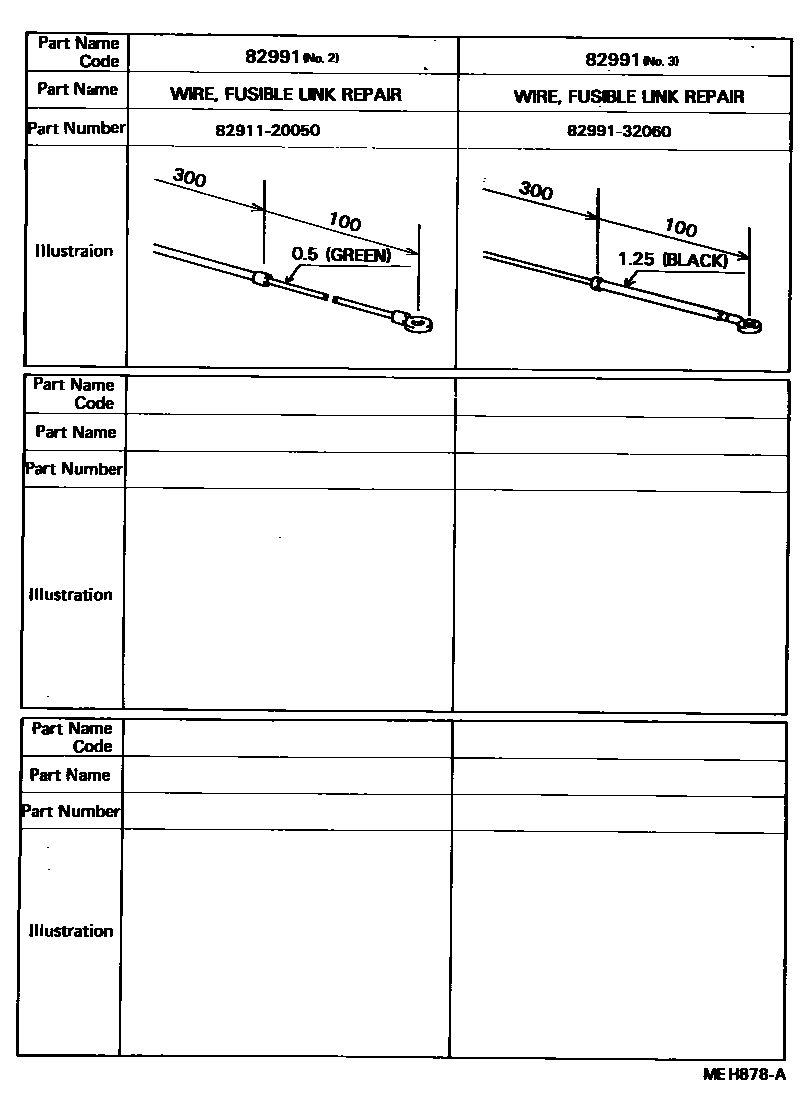

| 82991 | Fuse repair line | 82991-20010 · 82991-20050 · 82991-32060 |
