Toyota CAMRY 中央支架和行星太阳齿轮(ATM) — Figure 3508

Toyota CAMRY EPC diagram 3508, 中央支架和行星太阳齿轮(ATM), with 2 images and 18 PNC and OE references.

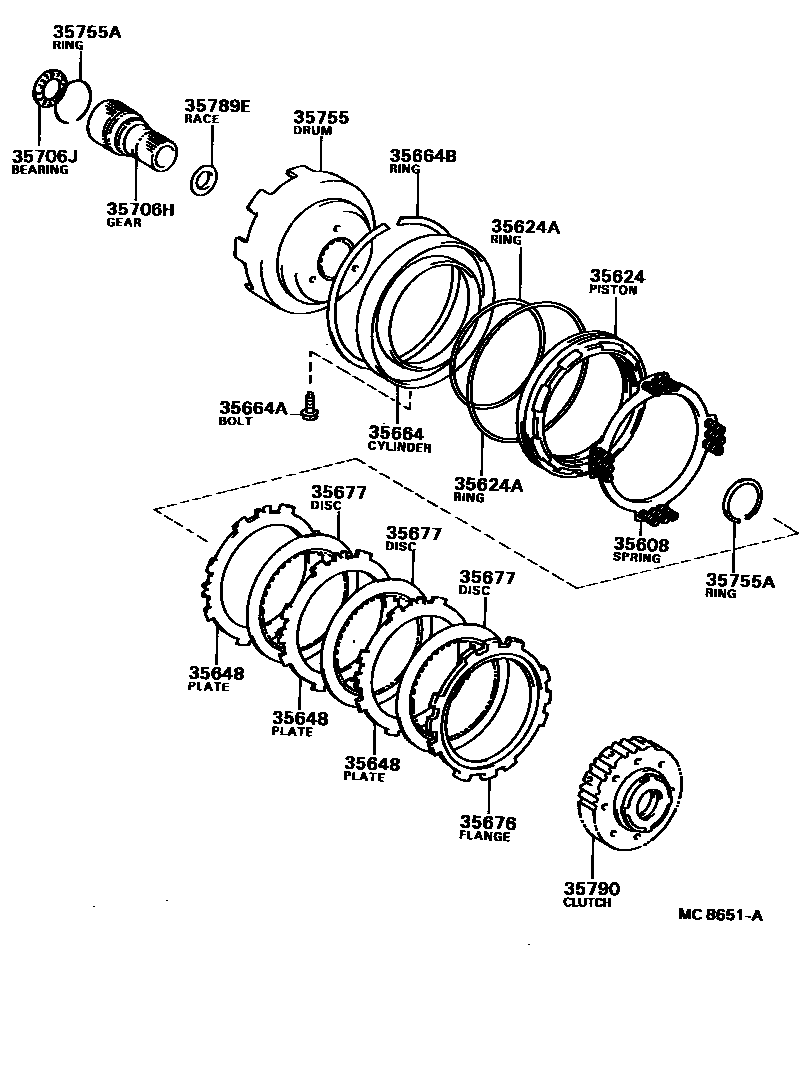

Toyota CAMRY 中央支架和行星太阳齿轮(ATM) EPC diagram — MC8651A
中央支架和行星太阳齿轮(ATM) — MC8651A (198610 – 999999)

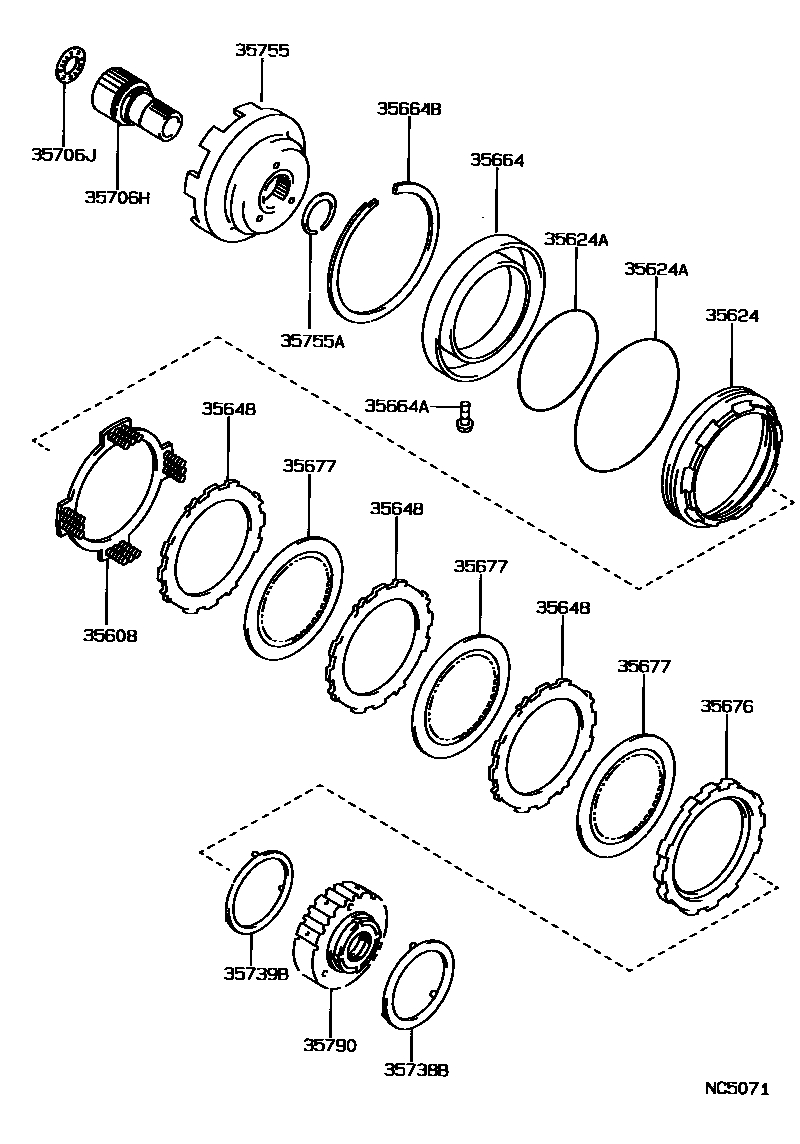

Toyota CAMRY 中央支架和行星太阳齿轮(ATM) EPC diagram — NC5071
中央支架和行星太阳齿轮(ATM) — NC5071 (198802 – 999999)

PNC and OE references

PNCPart nameOE numbers
35608Second gear brake piston return spring sub-assembly35608-32010
35624Second gear brake piston35624-32010
35624AO-ring (for second gear brake piston)90301-99021 · 90301-99023
35648Clutch disc (for second gear brake)35648-32010 · 35648-32030
35664Second gear brake cylinder35664-32010
35664ABolt (for second gear brake cylinder)90109-06060
35664BHole snap ring (for second gear brake cylinder)90521-99013
35676Brake flange (for second gear brake)35676-32010
35677Clutch disc (for second gear brake)35677-32050
35706HPlanetary gear train sun gear sub-assembly35706-32012 · 35706-32021
35706JThrust needle roller bearing (for planetary gear train sun gear)90374-30006 · 90374-30008
35738BToyota part35738-32020
35739BToyota part35739-32020
35755sun gear input drum35755-32020 · 35755-32030
35755AShaft snap ring (for sun gear input drum)90520-36017 · 90520-44002 · 90520-47003
35789EThrust bearing race (for planetary gear train sun gear)35789-22010
35790One-way clutch assembly35790-32020
41302JToyota part90201-68009
