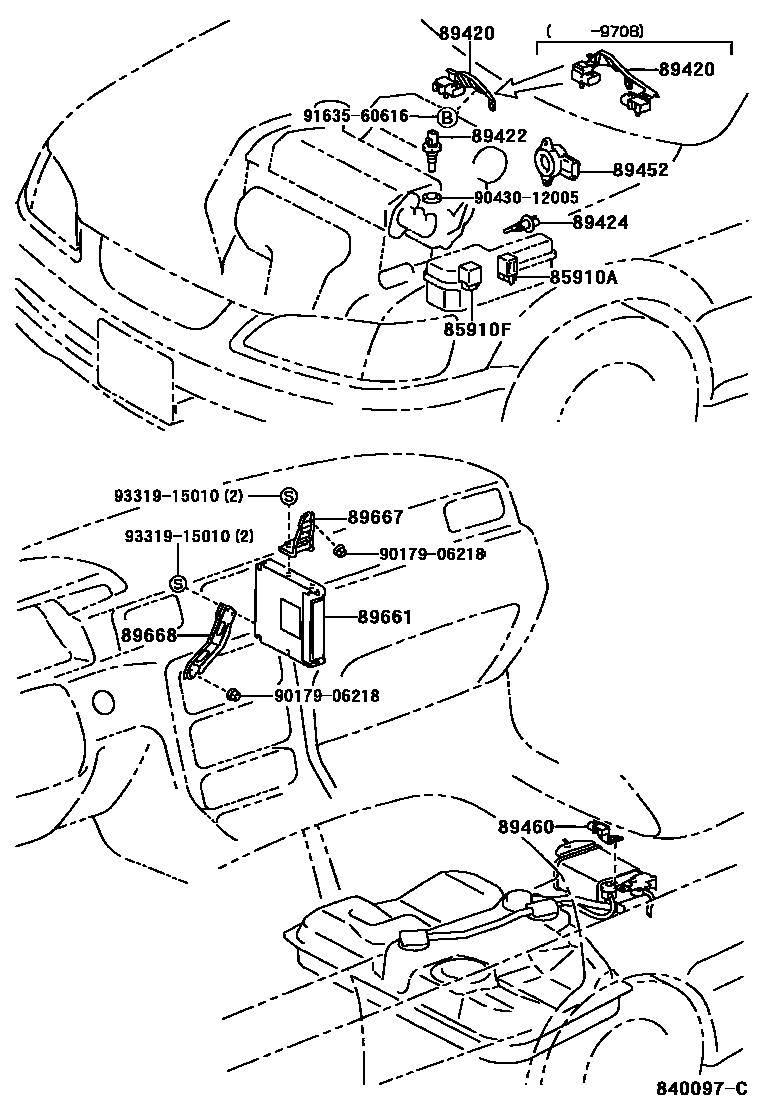

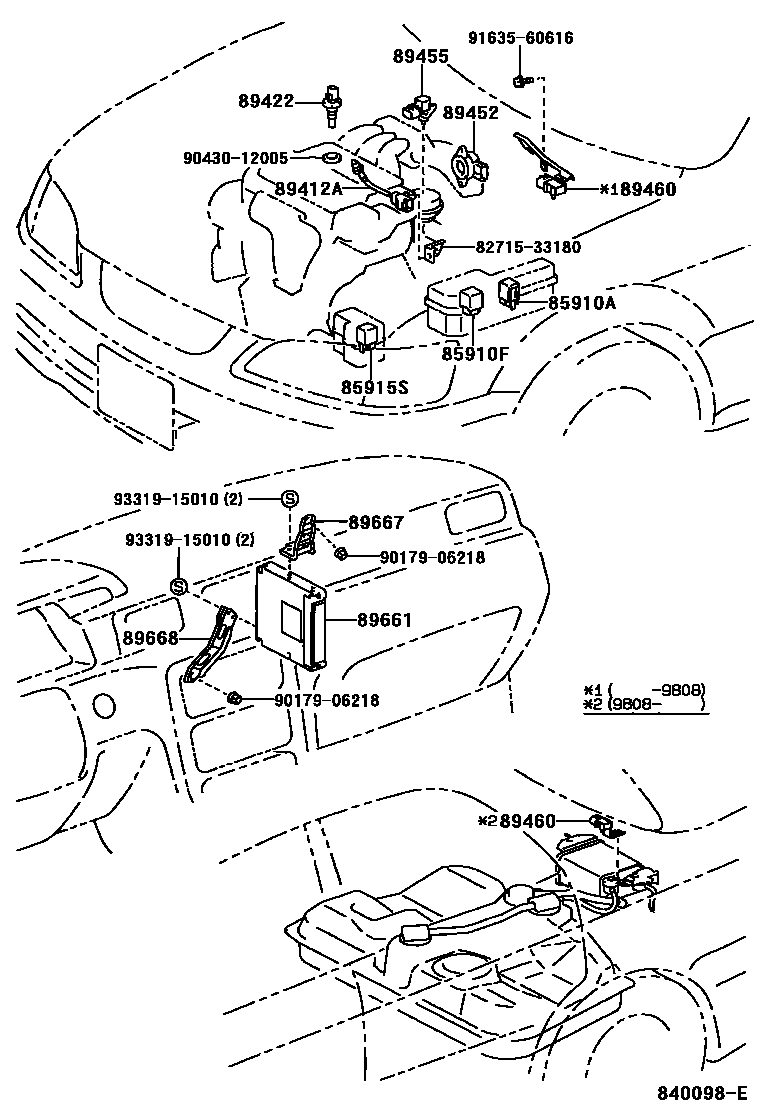

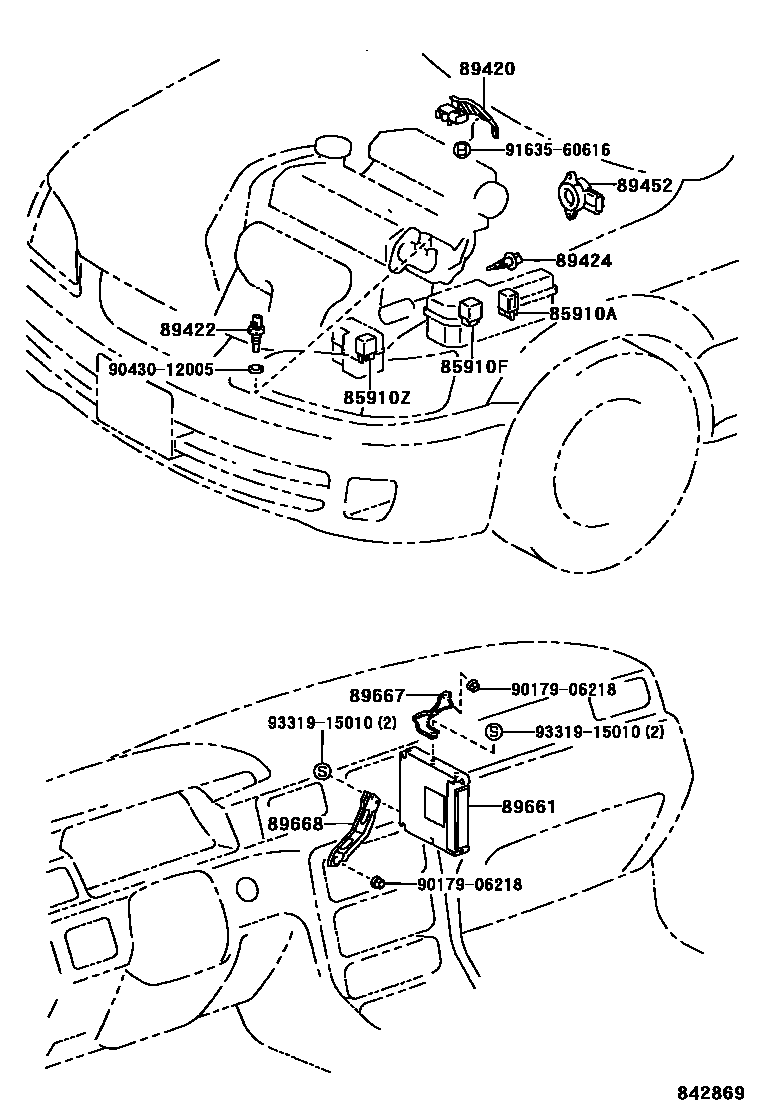

Toyota CAMRY 电子燃油喷射系统 — Figure 8404
Toyota CAMRY EPC diagram 8404, 电子燃油喷射系统, with 3 images and 14 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 85910A | Circuit breaking relay assembly (for EFI) | 90987-02012 |
| 85910F | ECU relay (for EFI) | 90987-02012 |
| 85910Z | Injection relay (for EFI) | 90987-02012 |
| 85915S | Heater relay (for air-fuel ratio sensor) | 90987-02012 |
| 89412A | E.G.R exhaust gas temperature sensor | 89412-33050 |
| 89420 | Vacuum sensor assembly | 89420-06040 · 89420-06060 |
| 89422 | Water temperature sensor (for E.F.I.) | 89422-20010 · 89422-35010 |
| 89424 | Intake air temperature sensor (for E.F.I.) | 89424-12010 · 89424-33010 |
| 89452 | Throttle position sensor (for E.F.I.) | 89452-06020 · 89452-33030 · 89452-33040 |
| 89455 | EGR valve position sensor | 89455-33020 |
| 89460 | Steam pressure sensor assembly | 89460-06030 · 89460-06050 · 89460-07030 · 89460-33010 · 89460-33030 · 89460-33040 |
| 89661 | Engine control ECU | 89661-06320 · 89661-06321 · 89661-06330 · 89661-06331 · 89661-06570 · 89661-06590 · 89661-06591 · 89661-06601 · 89661-06602 · 89661-06603 · 89661-06611 · 89661-06612 · 89661-06613 · 89661-06630 · 89661-06631 · 89661-06640 · 89661-06641 · 89661-06840 · 89661-06841 · 89661-06850 · 89661-06851 · 89661-0W080 · 89661-0W081 · 89661-0W090 · 89661-0W091 · 89661-0W110 · 89661-0W111 · 89661-33790 · 89661-33791 · 89661-33810 · 89661-33811 · 89661-3T030 · 89661-3T031 · 89661-3T040 · 89661-3T041 · 89661-3T260 · 89661-3T261 · 89661-3T262 · 89661-3T270 · 89661-3T271 · 89661-3T280 · 89661-3T281 · 89661-3T282 · 89661-3T290 · 89661-3T291 · 89661-3T300 · 89661-3T301 · 89661-3T310 · 89661-3T311 · 89661-3T320 · 89661-3T321 · 89661-3T331 · 89661-3T333 · 89661-3T341 · 89661-3T343 · 89661-3T400 · 89661-3T401 · 89661-3T410 · 89661-3T411 · 89661-3T440 · 89661-3T441 · 89661-3T450 · 89661-3T451 · 89661-3T460 · 89661-3T461 · 89661-3T470 · 89661-3T471 · 89661-3T510 · 89661-3T511 · 89666-06180 · 89666-06181 · 89666-33010 · 89666-33011 · 89666-33020 · 89666-33021 · 89666-33030 · 89666-33031 · 89666-33032 · 89666-33050 · 89666-33051 · 89666-33060 · 89666-33061 · 89666-33062 · 89666-33070 · 89666-33071 · 89666-33080 · 89666-33081 · 89666-33090 · 89666-33091 · 89666-33150 · 89666-33160 · 89666-33170 · 89666-33211 · 89666-33212 · 89666-33240 |
| 89667 | Engine control ECU bracket | 89667-06050 · 89667-06060 · 89667-0W020 · 89667-33070 · 89667-33080 · 89667-33100 |
| 89668 | No. 2 engine control ECU bracket | 89668-06050 · 89668-06060 · 89668-0W020 · 89668-33060 · 89668-33080 · 89668-33130 |
