Toyota CAMRY 线束和卡夹 — Figure 8202
Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 12 images and 39 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|

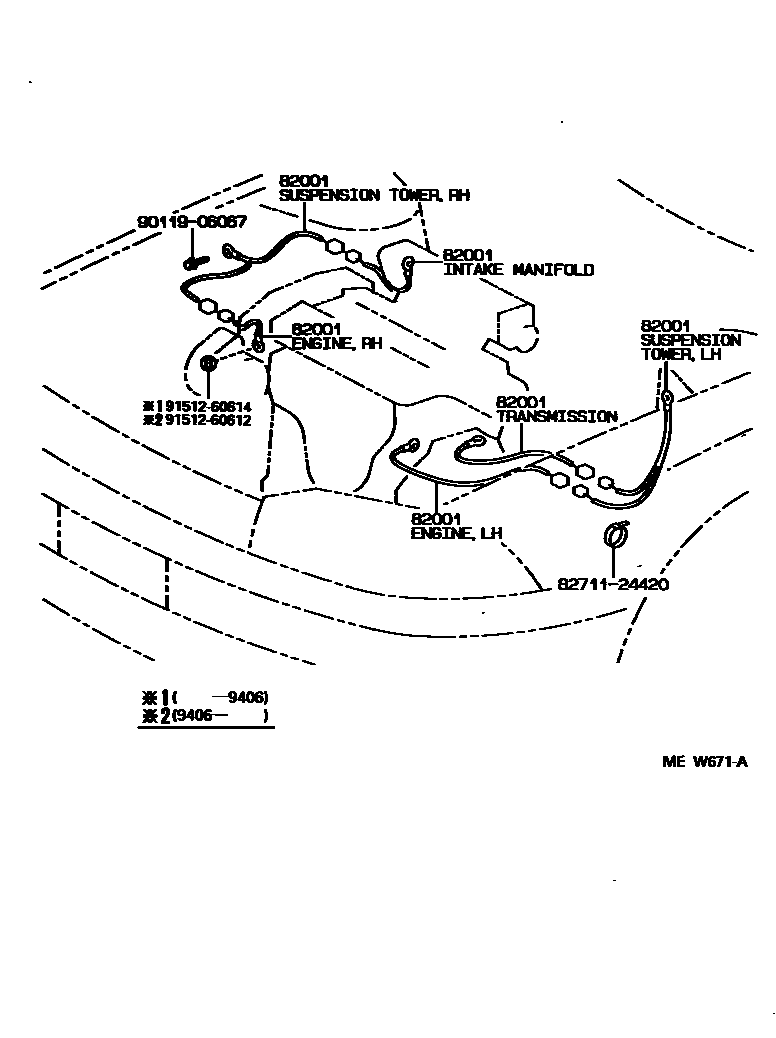

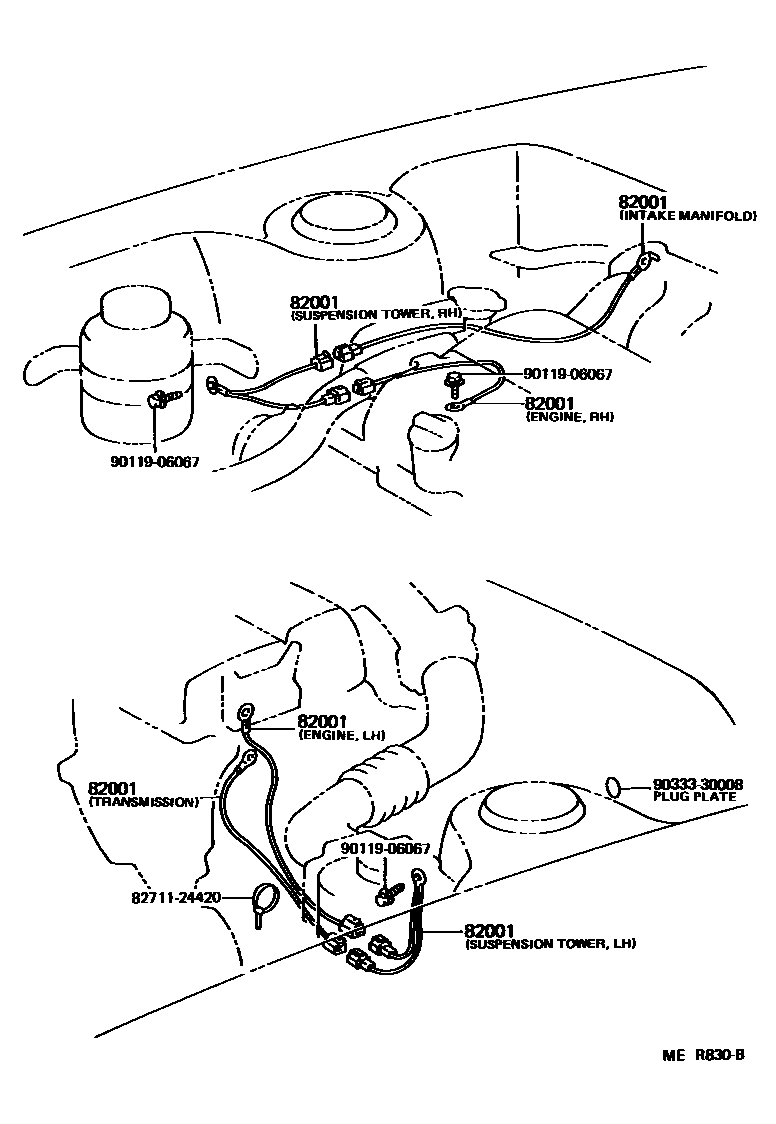

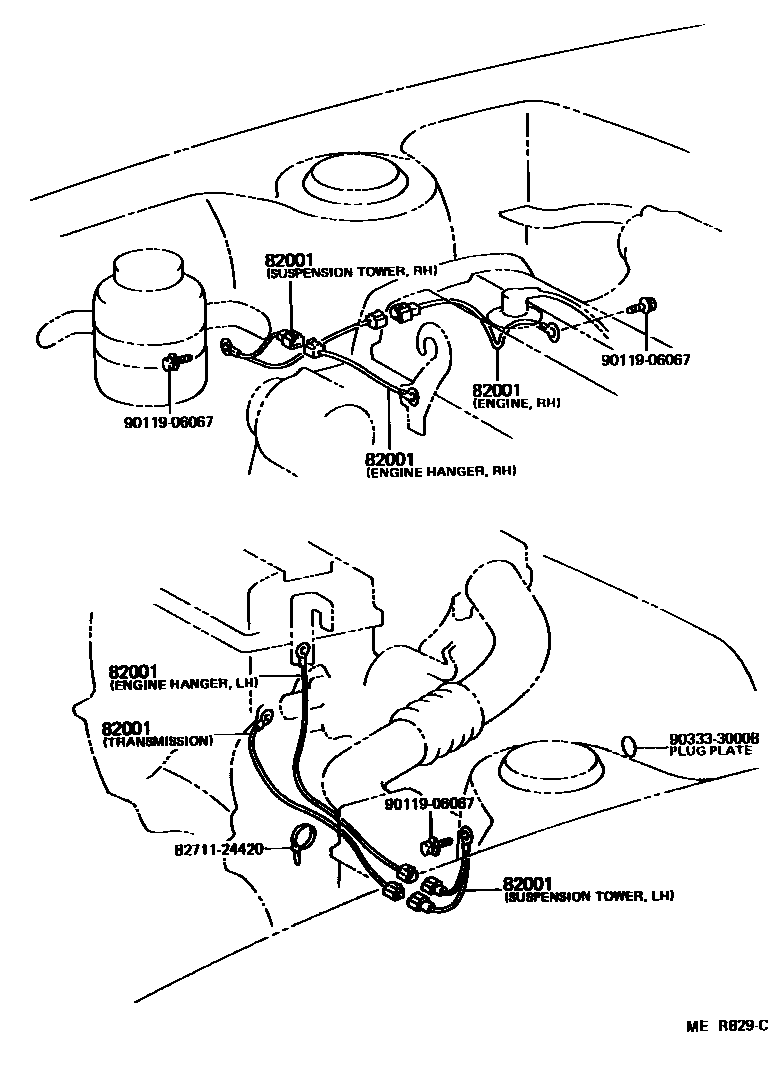

| 82001 | Connection cable No. 1 | 90980-07280 · 90980-07287 · 90980-07315 · 90980-07326 · 90980-07335 · 90980-07346 · 90980-07347 · 90980-07350 · 90980-07353 · 90980-07355 · 90980-07372 |

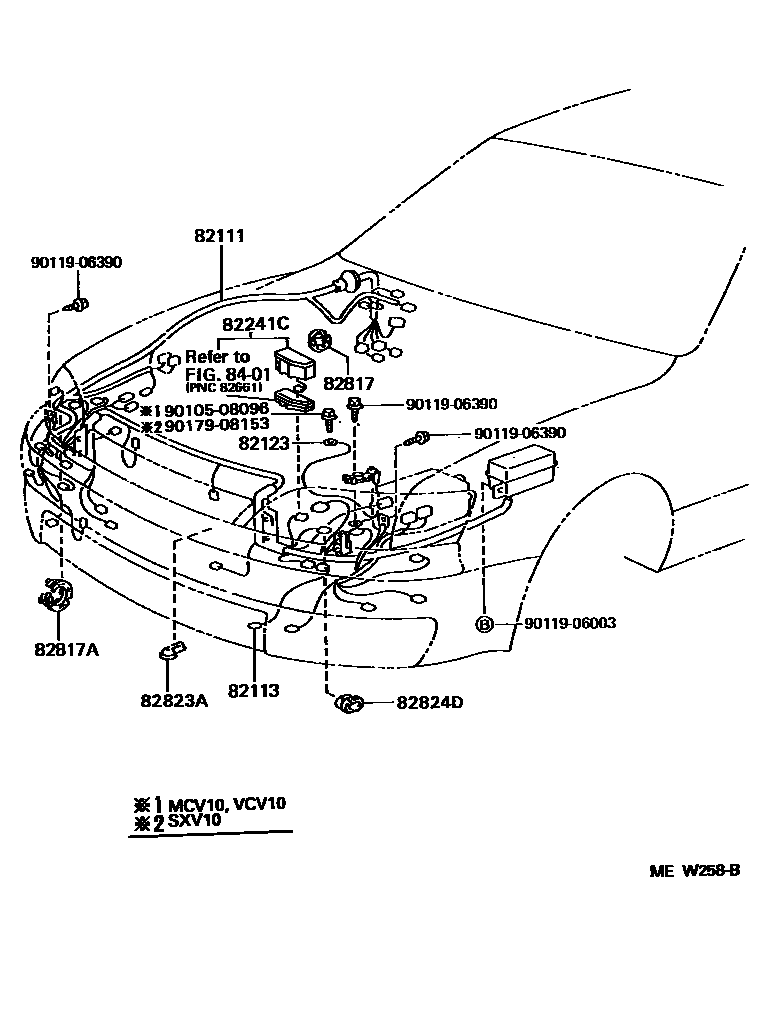

| 82111 | Engine room main wiring harness | 82111-33020 · 82111-33021 · 82111-33030 · 82111-33031 · 82111-33050 · 82111-33051 · 82111-33060 · 82111-33061 · 82111-33080 · 82111-33081 · 82111-33090 · 82111-33091 · 82111-33100 · 82111-33101 · 82111-33110 · 82111-33111 · 82111-33510 · 82111-33520 · 82111-33530 · 82111-33540 · 82111-33560 · 82111-33570 · 82111-33580 · 82111-33590 · 82111-33850 · 82111-33851 · 82111-33860 · 82111-33861 · 82111-33870 · 82111-33871 · 82111-33880 · 82111-33881 |
| 82113 | Engine room wiring harness No. 3 | 82113-33010 |

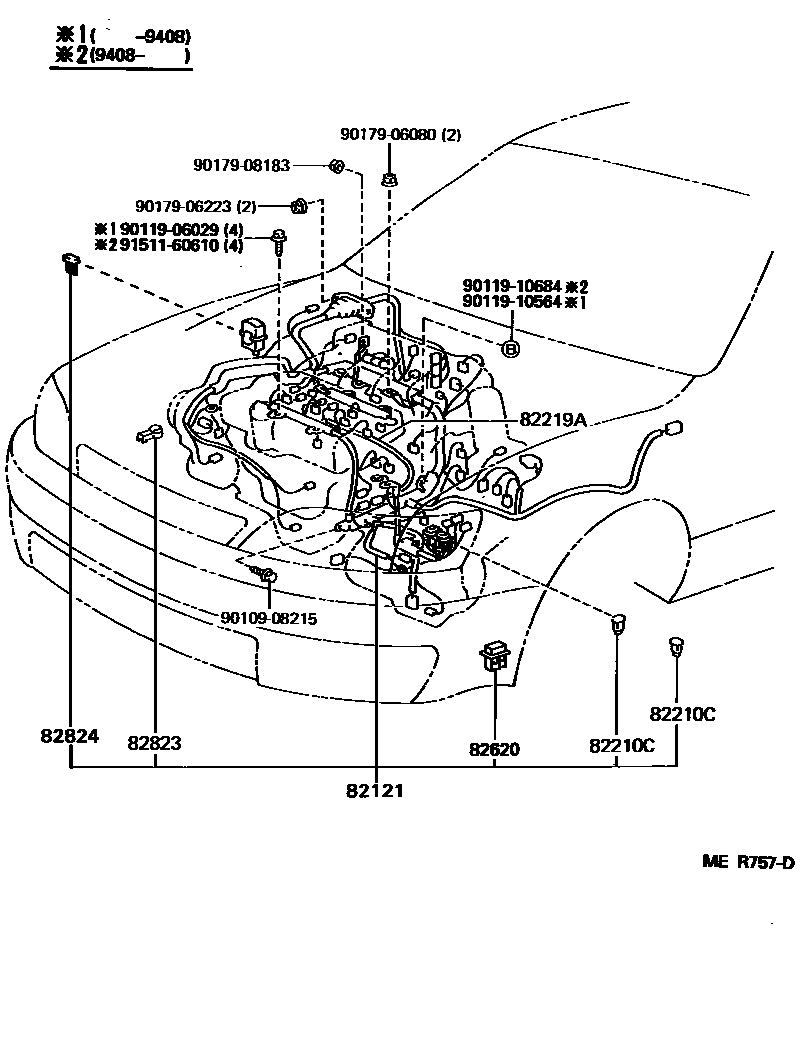

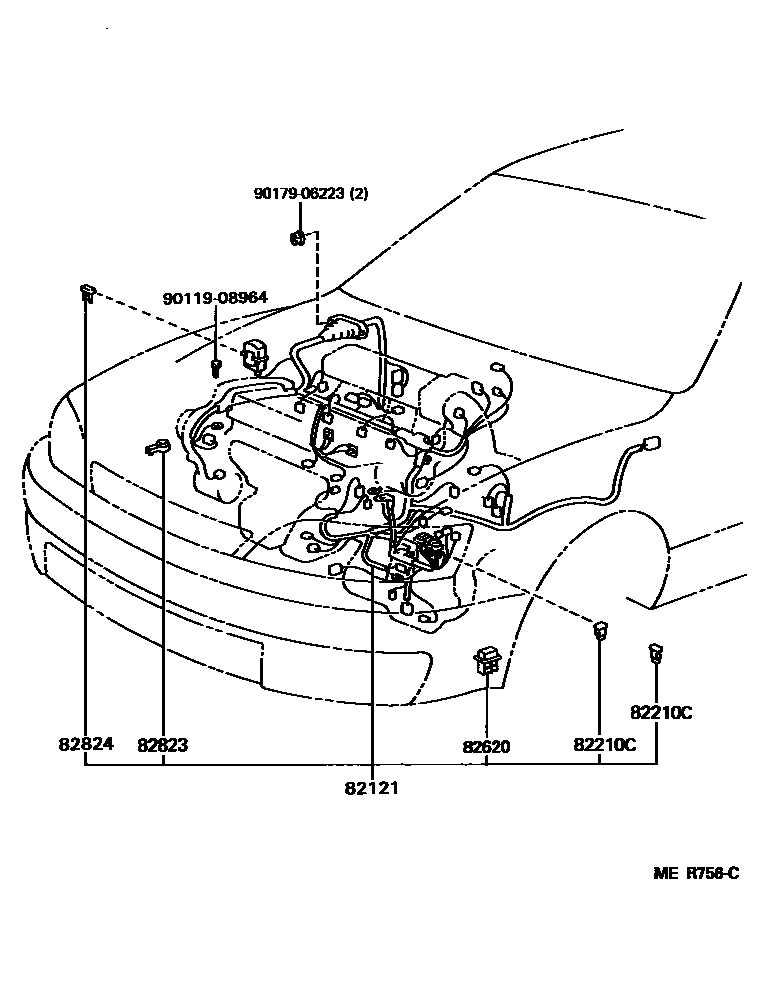

| 82121 | Engine wiring harness | 82121-33010 · 82121-33011 · 82121-33012 · 82121-33030 · 82121-33031 · 82121-33032 · 82121-33040 · 82121-33041 · 82121-33042 · 82121-33060 · 82121-33061 · 82121-33062 · 82121-33070 · 82121-33071 · 82121-33080 · 82121-33081 · 82121-33310 · 82121-33320 · 82121-33330 · 82121-33340 · 82121-33350 · 82121-33530 · 82121-33531 · 82121-33540 · 82121-33541 · 82121-33550 · 82121-33560 · 82121-33570 · 82121-33571 · 82121-33572 |
| 82123 | Engine No. 3 wiring harness | 82123-33010 · 82123-33020 |

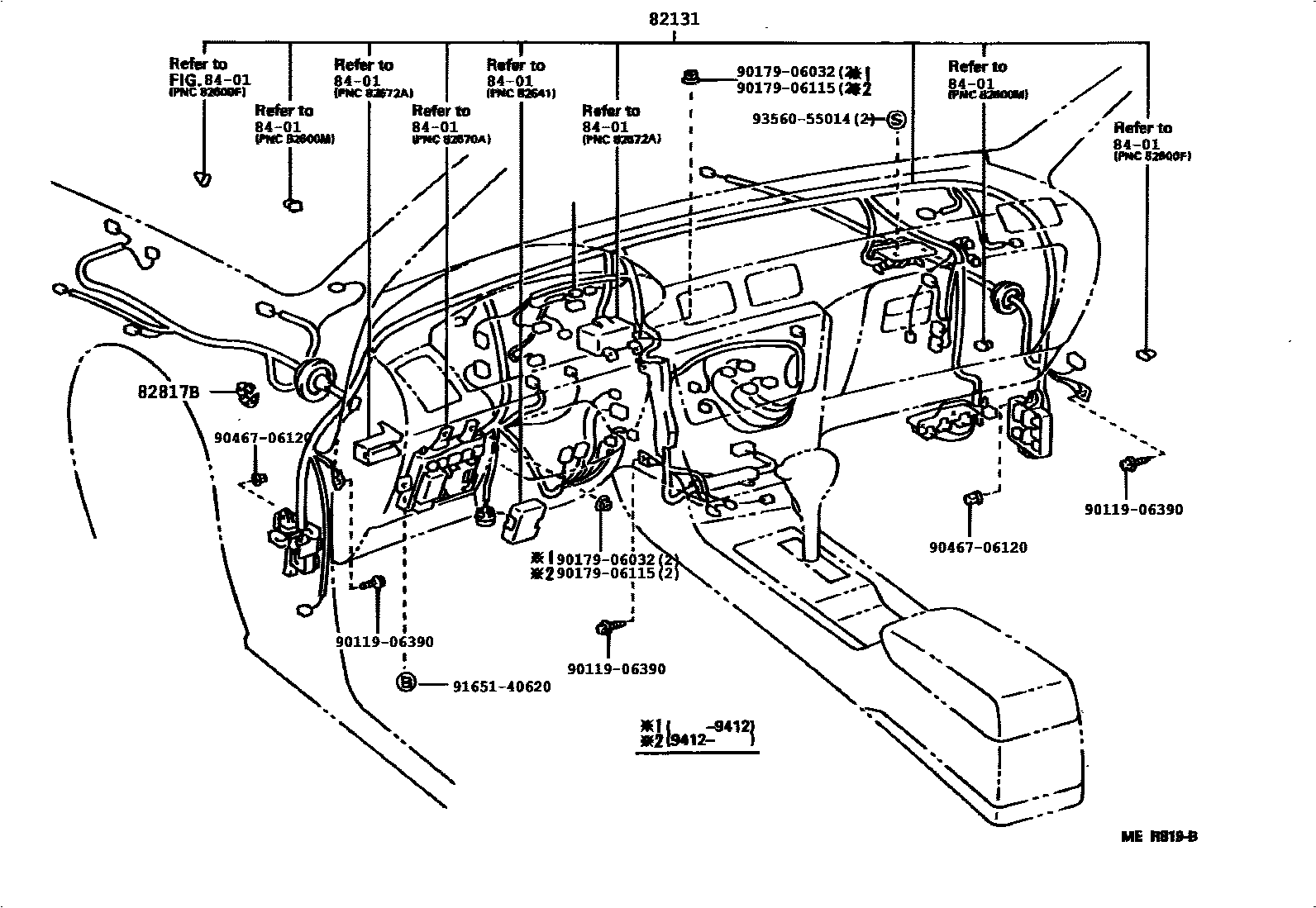

| 82131 | Front panel wiring harness | 82131-33020 · 82131-33021 · 82131-33022 · 82131-33030 · 82131-33031 · 82131-33032 · 82131-33040 · 82131-33041 · 82131-33042 · 82131-33050 · 82131-33051 · 82131-33052 · 82131-33060 · 82131-33061 · 82131-33062 · 82131-33070 · 82131-33071 · 82131-33072 · 82131-33090 · 82131-33091 · 82131-33092 · 82131-33100 · 82131-33101 · 82131-33102 · 82131-33110 · 82131-33111 · 82131-33112 · 82131-33120 · 82131-33121 · 82131-33122 · 82131-33140 · 82131-33141 · 82131-33142 · 82131-33150 · 82131-33151 · 82131-33152 · 82131-33160 · 82131-33161 · 82131-33162 · 82131-33170 · 82131-33171 · 82131-33172 · 82131-33280 · 82131-33281 · 82131-33282 · 82131-33290 · 82131-33291 · 82131-33300 · 82131-33301 · 82131-33302 · 82131-33710 · 82131-33720 · 82131-33730 · 82131-33740 · 82131-33750 · 82131-33760 · 82131-33770 · 82131-33780 · 82131-33790 · 82131-33800 · 82131-33810 · 82131-33820 · 82131-33830 · 82131-33860 · 82131-33870 · 82131-33880 · 82131-33890 · 82131-3T280 · 82135-33010 · 82135-33011 · 82135-33020 · 82135-33021 · 82135-33030 · 82135-33031 · 82135-33040 · 82135-33041 · 82135-33050 · 82135-33051 · 82135-33060 · 82135-33061 · 82135-33070 · 82135-33080 · 82135-33090 · 82135-33091 · 82135-33100 · 82135-33101 · 82135-33110 · 82135-33111 |

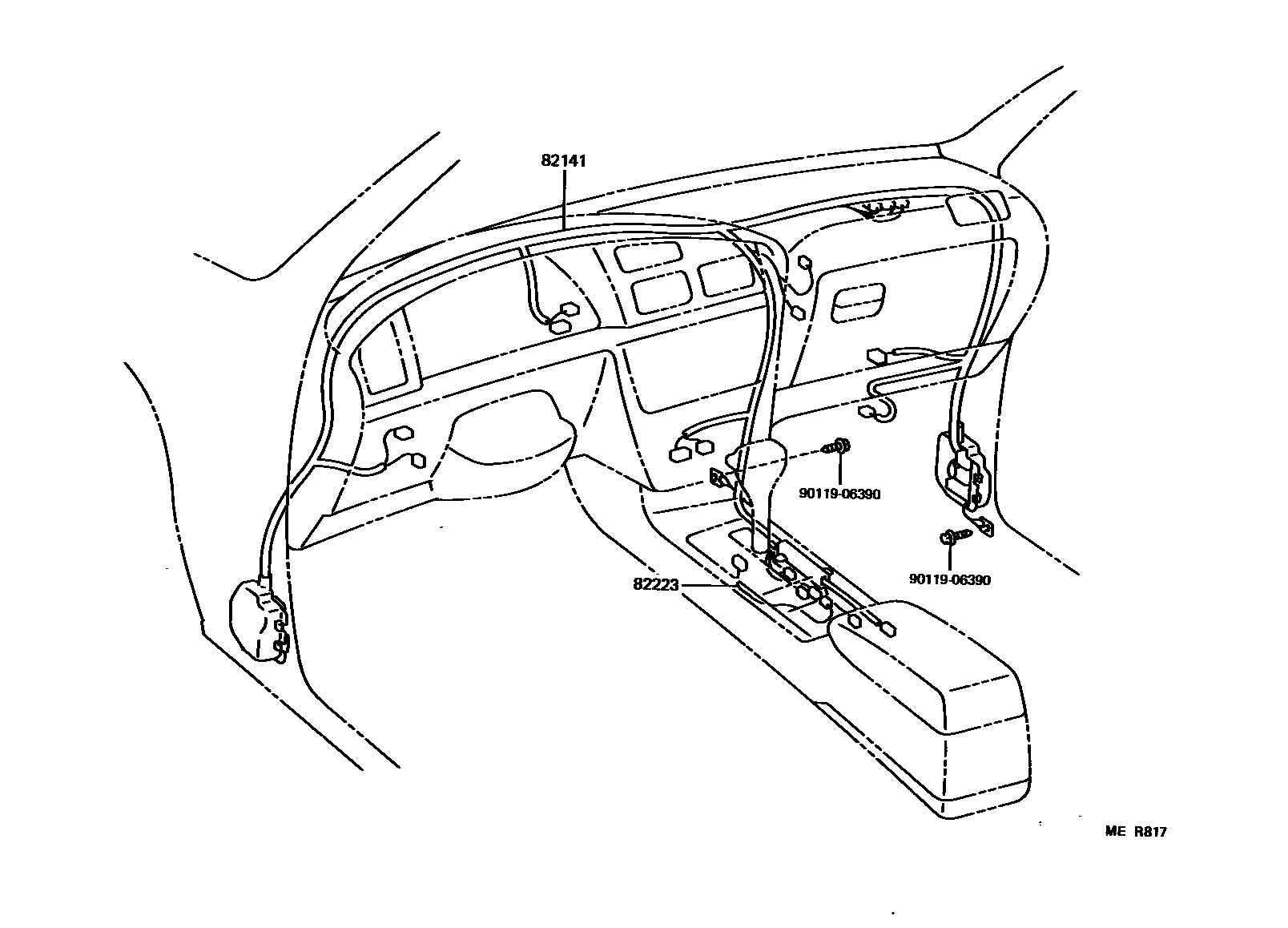

| 82141 | Dashboard wiring harness | 82141-33050 · 82141-33060 · 82141-33070 · 82141-33080 · 82141-33090 · 82141-33320 · 82141-33330 · 82141-33510 · 82141-33520 · 82141-33530 · 82141-33540 · 82141-33550 · 82141-33560 · 82141-33570 · 82141-33580 · 82141-33590 · 82141-33750 · 82141-33760 · 82141-33780 · 82141-33790 |

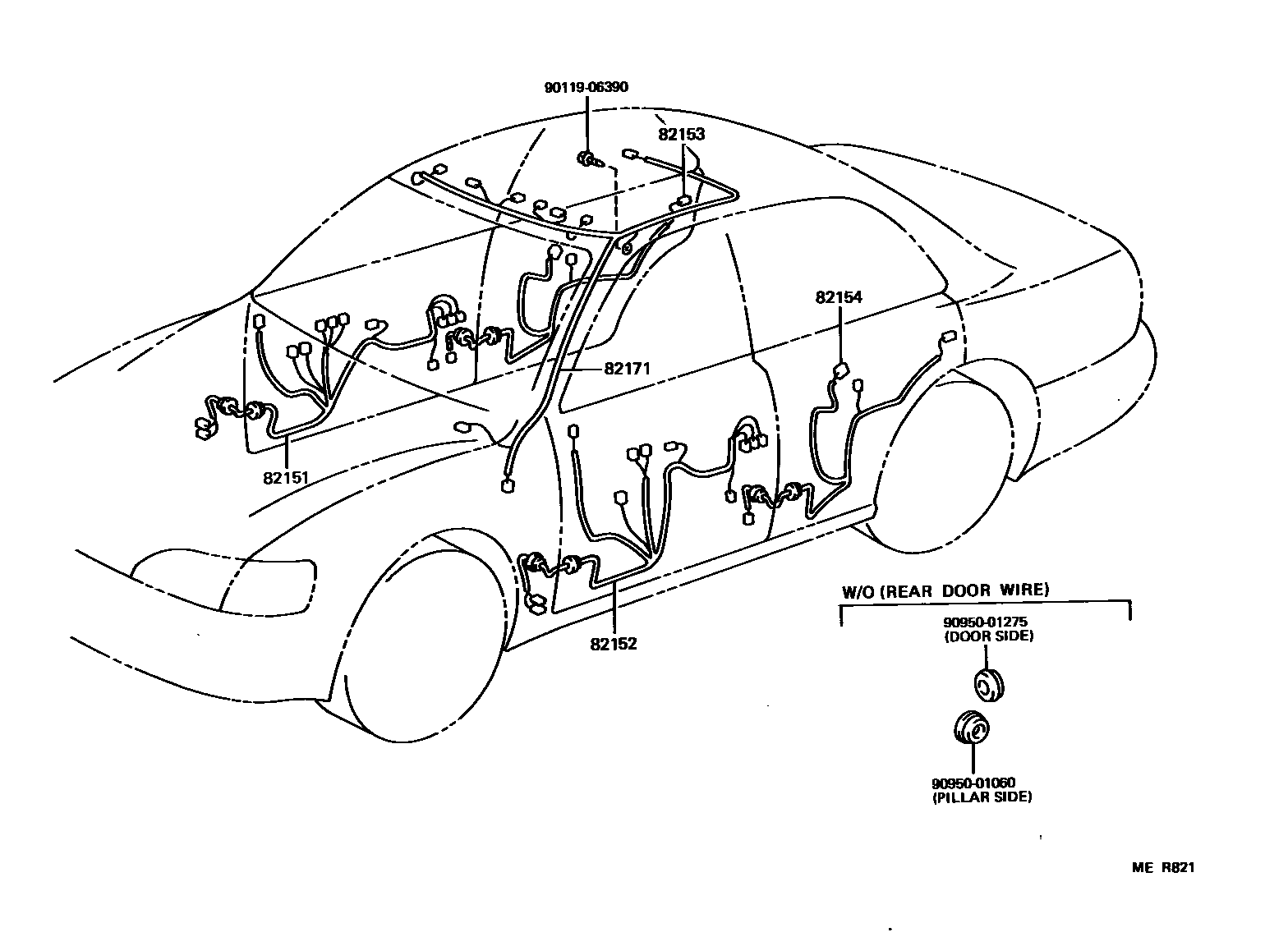

| 82151 | Right front door wiring harness | 82151-33030 · 82151-33040 · 82151-33050 · 82151-33220 · 82151-33310 · 82151-33360 · 82151-33370 · 82151-33470 · 82151-33480 |
| 82152 | Left front door wiring harness | 82152-33030 · 82152-33040 · 82152-33050 · 82152-33060 · 82152-33070 · 82152-33240 · 82152-33310 · 82152-33360 · 82152-33370 · 82152-33380 · 82152-33390 · 82152-33510 · 82152-33520 · 82152-33530 · 82152-33540 |
| 82153 | Rear door wiring harness No. 1 | 82153-33020 · 82153-33110 · 82153-33130 |
| 82154 | Rear door wiring harness No. 2 | 82154-33020 · 82154-33110 · 82154-33130 |

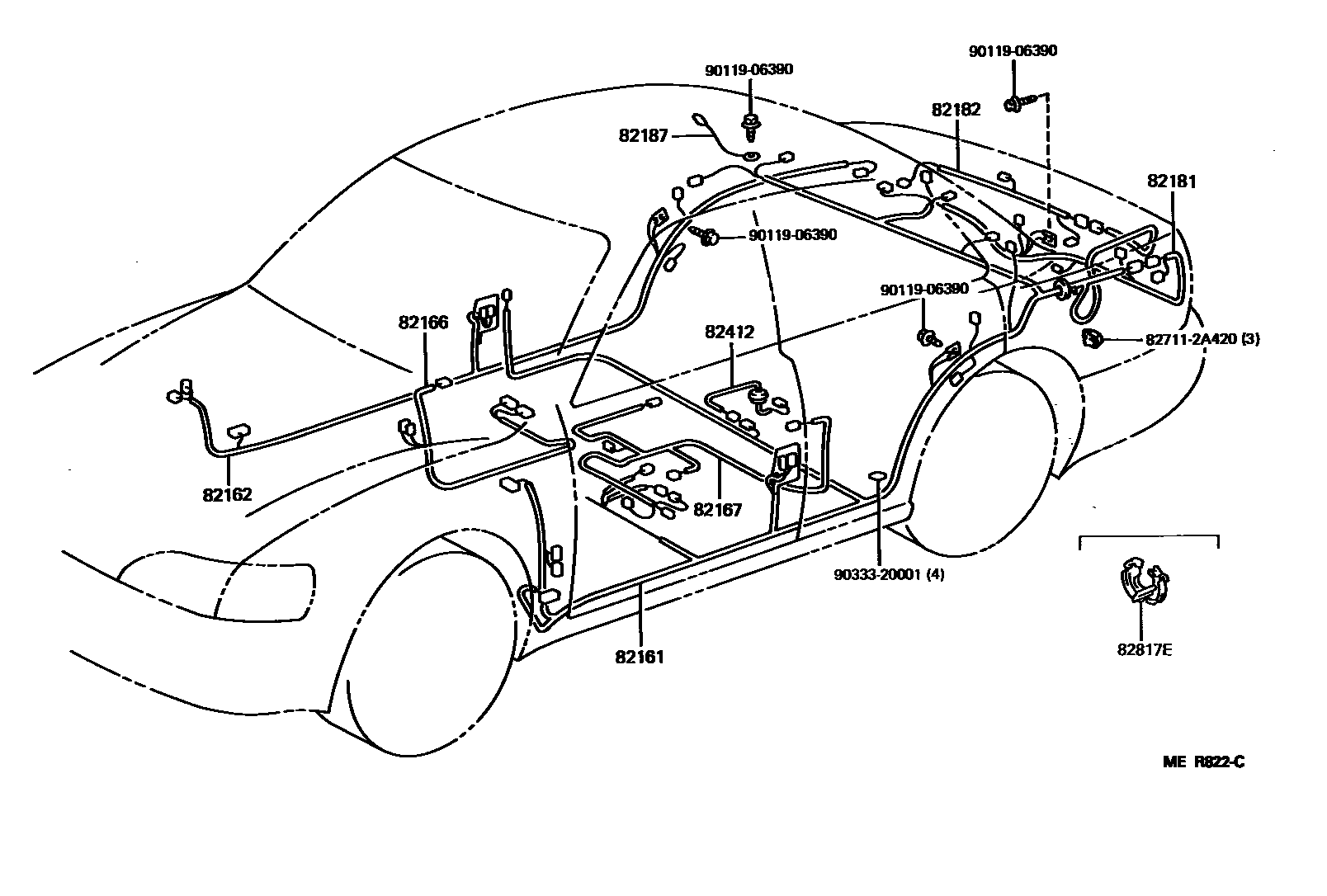

| 82161 | floor wiring harness | 82161-33040 · 82161-33050 · 82161-33140 · 82161-33310 · 82161-33311 · 82161-33320 · 82161-33321 · 82161-33330 · 82161-33331 · 82161-33420 · 82161-33430 · 82161-33440 |
| 82162 | Floor wiring harness No. 2 | 82162-33030 · 82162-33040 · 82162-33060 · 82162-33310 · 82162-33320 · 82162-33330 · 82162-33370 · 82162-33390 · 82162-33400 · 82162-33410 |
| 82166 | Armrest box wiring harness | 82166-33010 · 82166-33040 |
| 82167 | Seat No. 1 wiring harness | 82167-33020 · 82167-33110 |
| 82171 | Roof No. 1 wiring harness | 82171-33030 · 82171-33031 · 82171-33040 · 82171-33041 · 82171-33050 · 82171-33051 · 82171-33060 · 82171-33061 |
| 82181 | Luggage No. 1 wiring harness | 82181-06040 · 82181-33020 · 82181-33100 |
| 82182 | Luggage No. 2 wiring harness | 82182-33010 · 82182-33020 · 82182-33080 · 82182-33090 |
| 82187 | Rear window wiring harness No. 2 | 82187-33020 |
| 82210C | fuse | 90982-08202 · 90982-08246 · 90982-08254 |
| 82219A | sensor harness | 82219-07010 · 82219-33010 · 82219-33020 |
| 82223 | switch harness | 82223-33020 |
| 82241C | Relay harness | 82241-33010 · 82241-33011 |
| 82412 | Fuel gauge wiring harness | 82412-33010 · 82412-33020 |
| 82620 | Fuse box assembly | 82620-30030 |
| 82817 | No. 1 wire harness protection device | 82817-2B730 |
| 82817A | No. 2 wire harness protection device | 82817-06020 · 82817-2B200 |
| 82817B | No. 3 wire harness protection device | 82817-2B730 |
| 82817E | No. 6 wire harness protection device | 82817-32710 |
| 82823 | No. 1 terminal cover | 82823-22050 · 82823-22060 |
| 82823A | Terminal cover No. 2 | 82823-20050 |
| 82824 | Harness connector | 82824-24010 |
| 82824D | Harness connector | 82824-20050 |

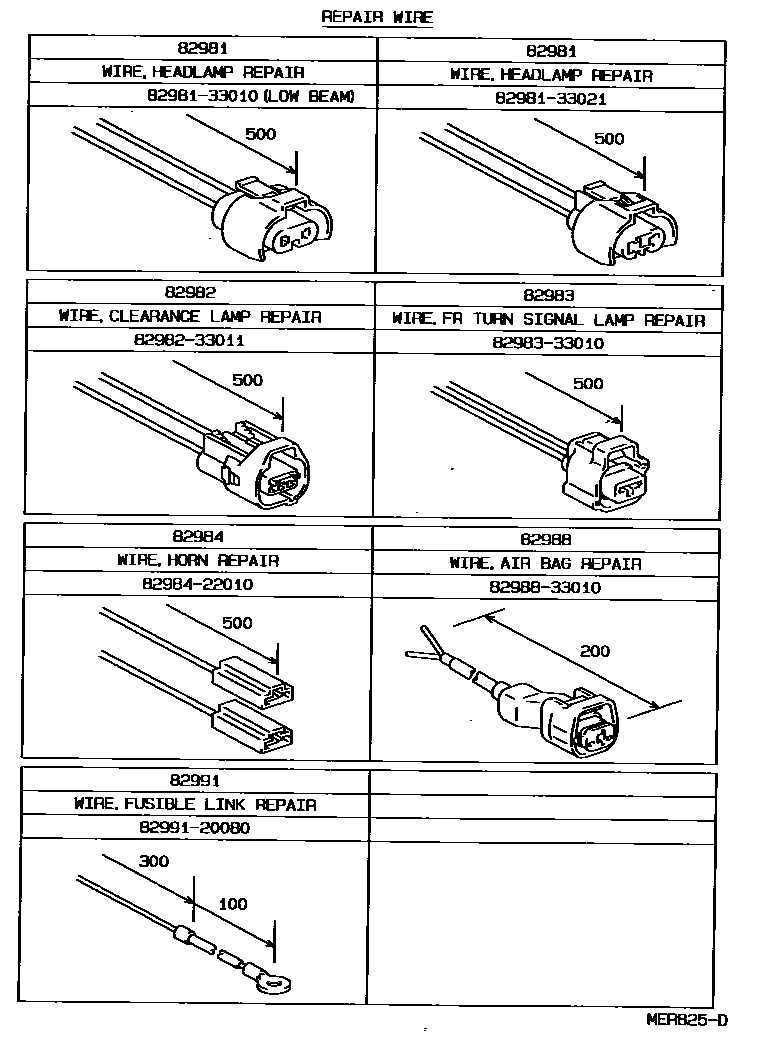

| 82981 | Headlight repair line | 82981-33010 · 82981-33021 |
| 82982 | Width light repair line | 82982-33011 |
| 82983 | Front turn signal lamp repair line | 82983-33010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82988 | Air bag repair line | 82988-33010 |
| 82991 | Fuse repair line | 82991-20080 |
