Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) — Figure 3509

Toyota CAMRY EPC diagram 3509, 3号制动器、一档和倒档制动器(ATM), with 3 images and 7 PNC and OE references.

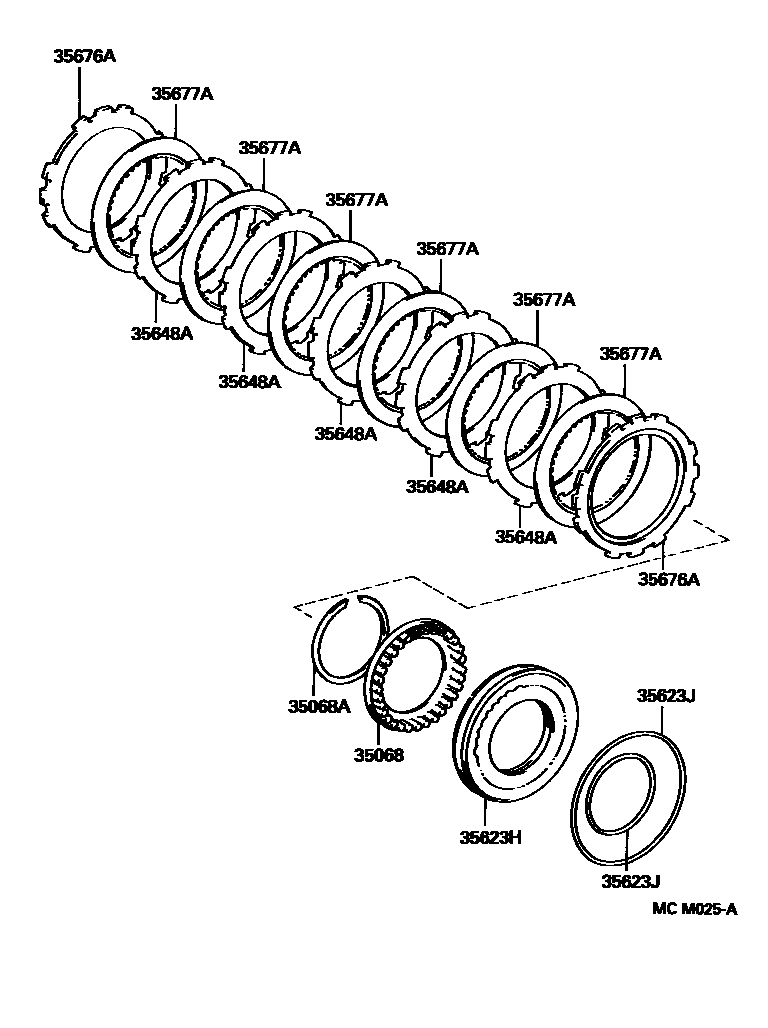

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — MCM025A
3号制动器、一档和倒档制动器(ATM) — MCM025A (199106 – 999999)

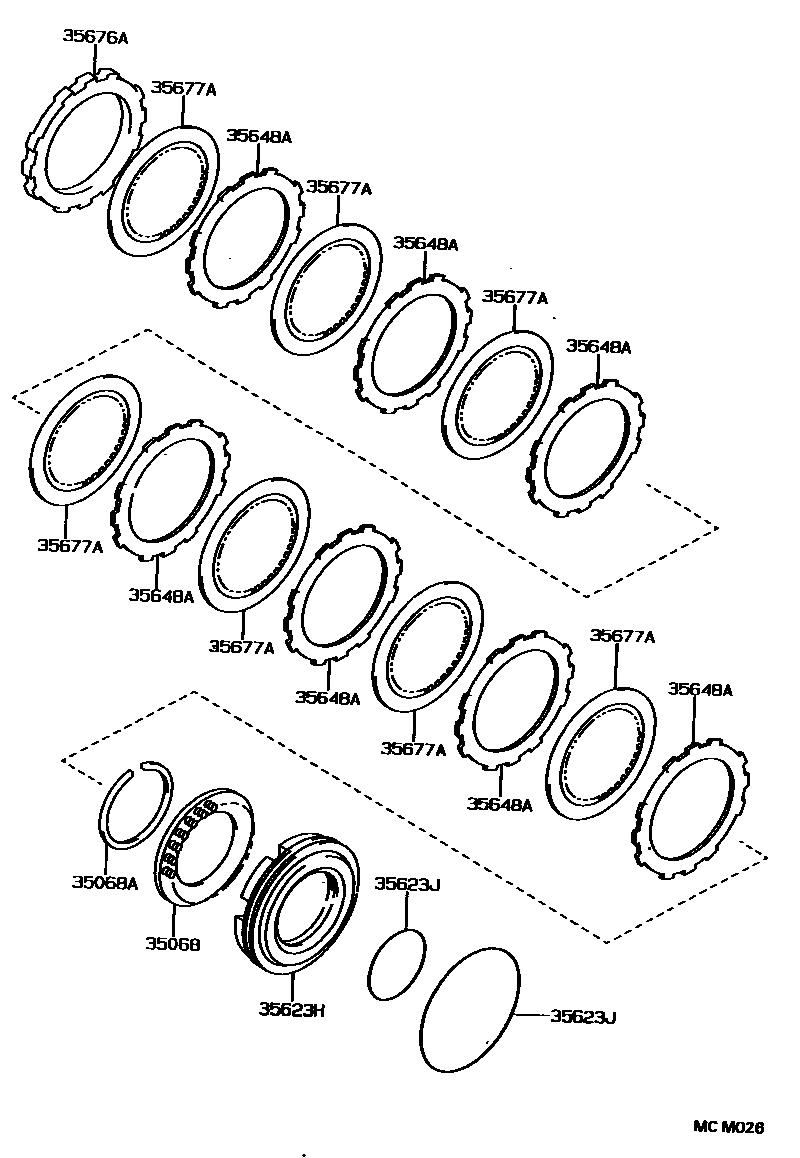

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — MCM026
3号制动器、一档和倒档制动器(ATM) — MCM026 (199106 – 199308)

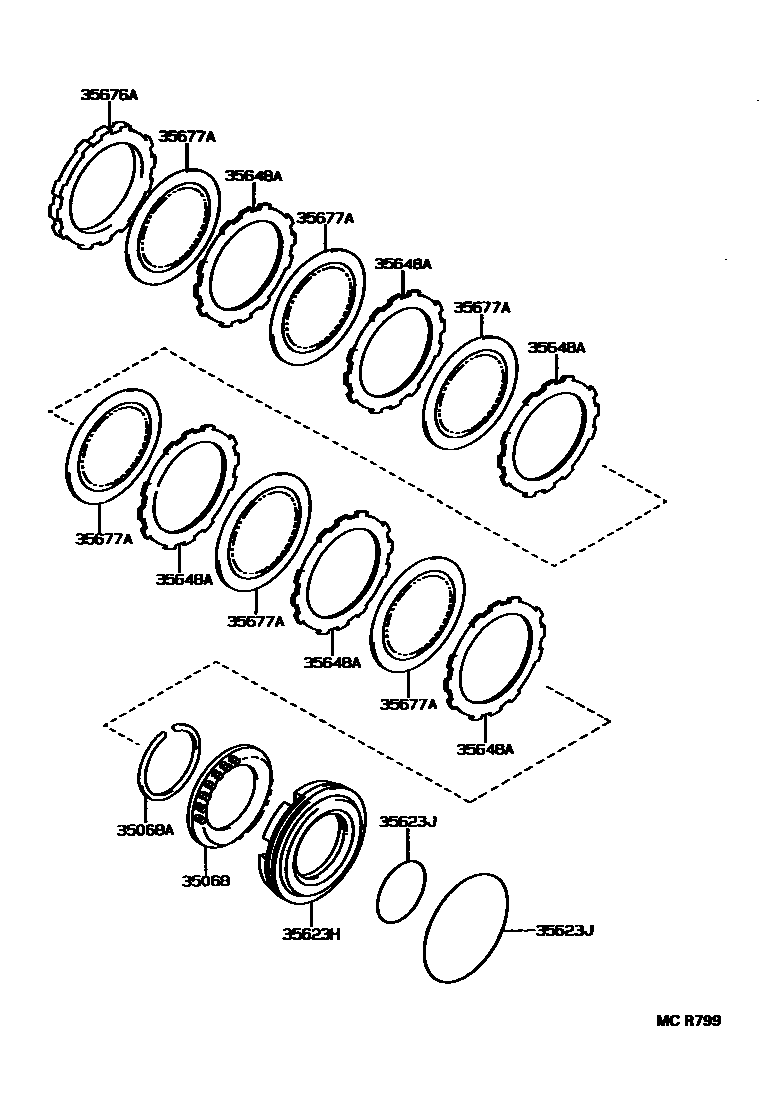

Toyota CAMRY 3号制动器、一档和倒档制动器(ATM) EPC diagram — MCR799
3号制动器、一档和倒档制动器(ATM) — MCR799 (199308 – 999999)

PNC and OE references

PNCPart nameOE numbers
35068First and reverse brake return spring sub-assembly35068-32010 · 35068-32020 · 35068-33010
35068AShaft snap ring (for first and reverse brake return spring)90520-86004 · 90520-90001
35623HFirst and reverse brake piston35623-32010 · 35623-32030 · 35623-32050 · 35623-33010
35623JO-ring (for first and reverse brakes)90301-90001 · 90301-94001 · 90301-99022 · 90301-99078
35648AClutch disc (for first and reverse brakes)35648-32020 · 35648-33020
35676ABrake flange (for first and reverse brakes)35676-32010 · 35676-33010
35677AClutch disc (for first and reverse brake)35677-32040 · 35677-32060 · 35677-33040
