Toyota CAMRY 线束和卡夹 — Figure 8202

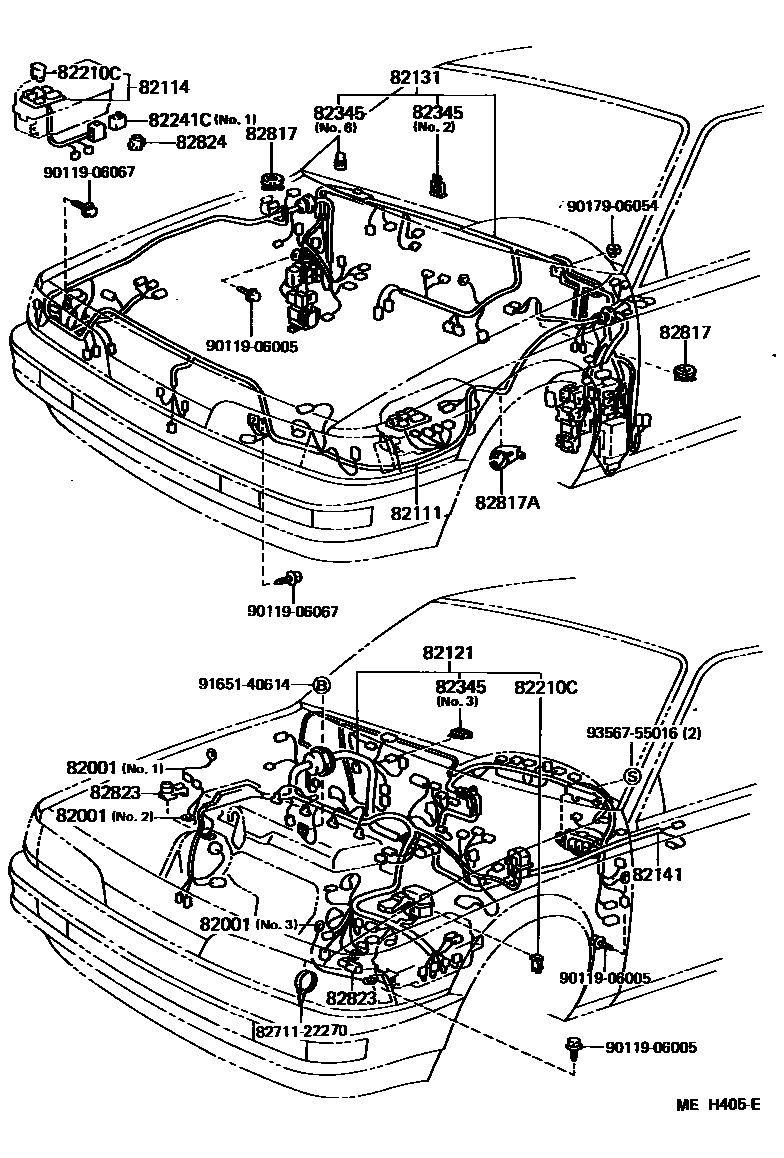

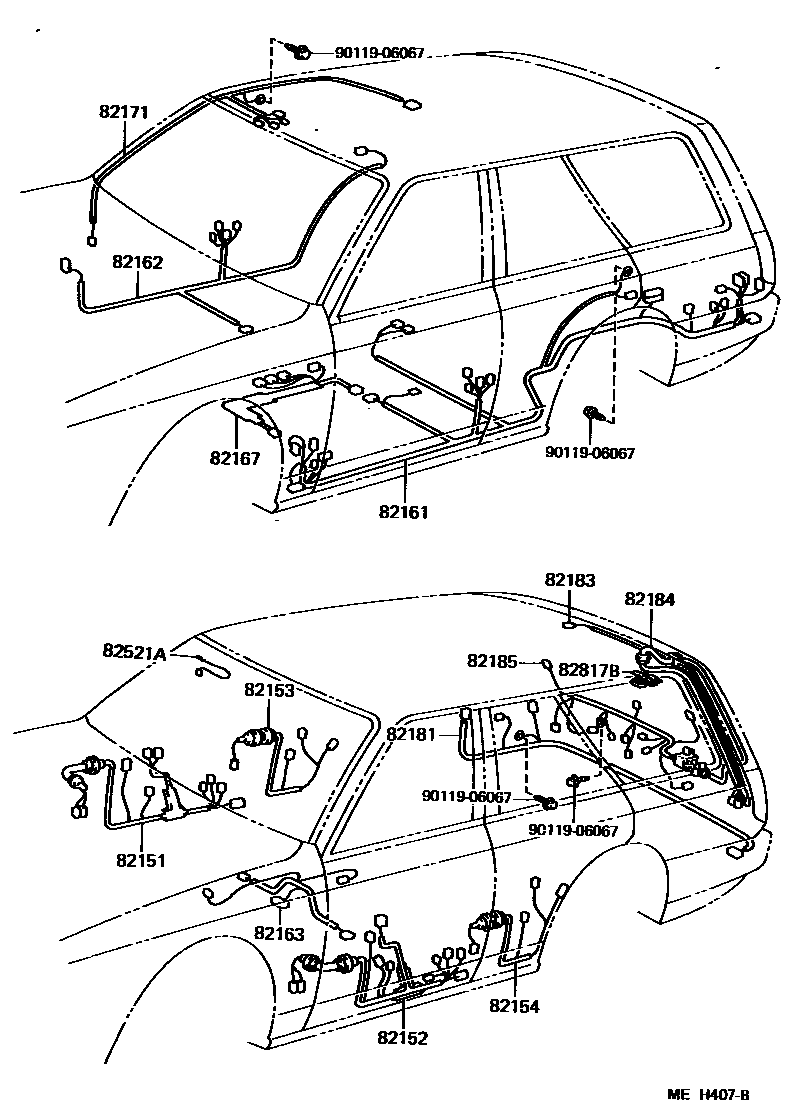

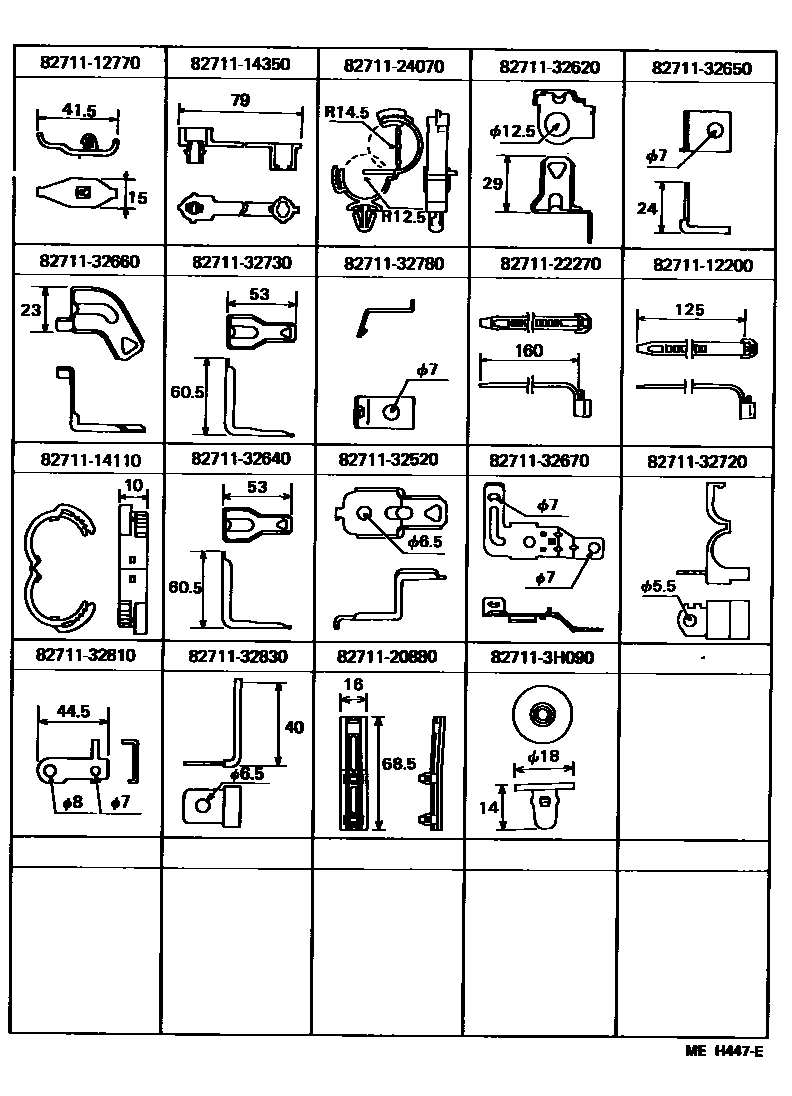

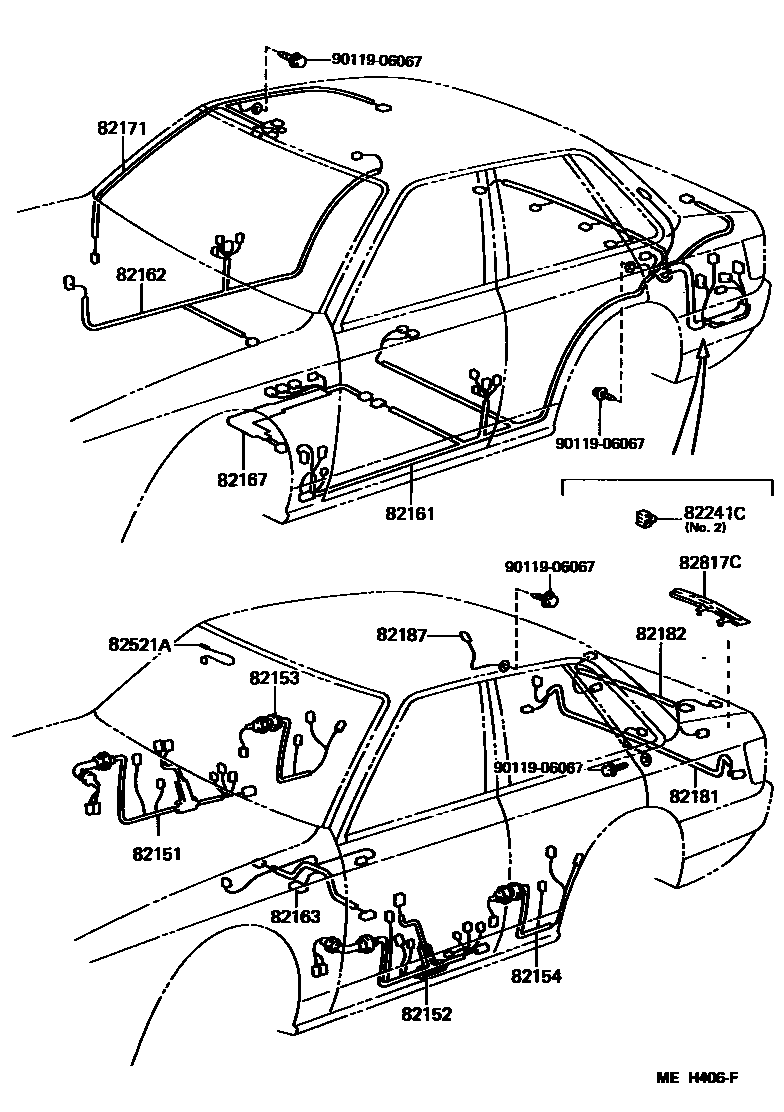

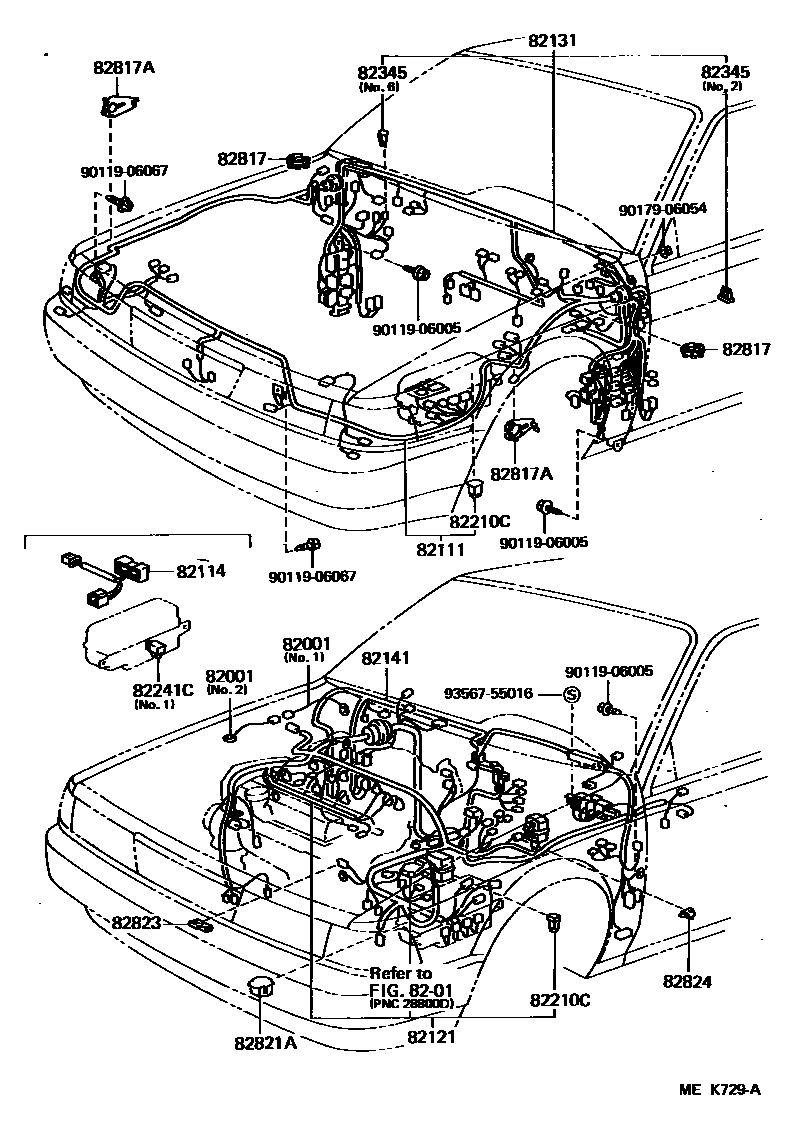

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 7 images and 37 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07206 · 90980-07270 · 90980-07280 · 90980-07287 |
| 82111 | Engine room main wiring harness | 82111-32080 · 82111-32081 · 82111-32160 · 82111-32161 · 82111-32190 · 82111-32191 · 82111-32240 · 82111-32241 · 82111-32250 · 82111-32251 |
| 82114 | Engine room wiring harness No. 4 | 82114-32040 · 82114-32070 |
| 82121 | Engine wiring harness | 82121-32660 · 82121-32661 · 82121-32662 · 82121-32670 · 82121-32671 · 82121-32672 · 82121-32860 · 82121-32870 · 82121-32880 · 82121-32881 · 82121-32890 · 82121-32891 |
| 82131 | Front panel wiring harness | 82131-3H050 · 82131-3H180 · 82131-3H181 · 82131-3H182 · 82131-3H190 · 82131-3H191 · 82131-3H192 · 82131-3H200 · 82131-3H201 · 82131-3H202 · 82131-3H210 · 82131-3H211 · 82131-3H212 · 82131-3H220 · 82131-3H380 · 82131-3H381 · 82131-3H390 · 82131-3H400 · 82131-3H401 · 82131-3H402 · 82131-3H410 · 82131-3H411 · 82131-3H412 · 82131-3H420 · 82131-3H421 · 82131-3H422 · 82131-3H440 · 82131-3H450 · 82131-3H470 · 82131-3H471 · 82131-3H480 · 82131-3H850 |
| 82141 | Dashboard wiring harness | 82141-32070 · 82141-32071 · 82141-32080 · 82141-32081 · 82141-32090 · 82141-32091 · 82141-32092 · 82141-32160 · 82141-32161 · 82141-32170 · 82141-32171 · 82141-32200 · 82141-32210 · 82141-32211 |
| 82151 | Right front door wiring harness | 82151-32240 · 82151-32250 · 82151-32260 · 82151-32270 · 82151-32280 · 82151-32420 · 82151-32430 |
| 82152 | Left front door wiring harness | 82152-32230 · 82152-32240 · 82152-32250 · 82152-32260 · 82152-32270 · 82152-32380 · 82152-32390 |
| 82153 | Rear door wiring harness No. 1 | 82153-32080 |
| 82154 | Rear door wiring harness No. 2 | 82153-32080 |
| 82161 | floor wiring harness | 82161-32310 · 82161-32311 · 82161-32320 · 82161-32321 · 82161-32370 · 82161-32371 · 82161-32380 · 82161-32381 · 82161-32430 · 82161-32431 · 82161-32440 · 82161-32441 · 82161-32480 · 82161-32481 · 82161-32490 · 82161-32491 · 82161-32630 · 82161-32631 · 82161-32640 · 82161-32641 · 82161-32650 · 82161-32651 · 82161-32660 · 82161-32661 |
| 82162 | Floor wiring harness No. 2 | 82162-32070 · 82162-32080 · 82162-32090 · 82162-32380 · 82162-32390 · 82162-32400 · 82162-32410 · 82162-32430 · 82162-32440 |
| 82163 | Floor wiring harness No. 3 | 82163-32050 · 82163-32051 · 82163-32070 |
| 82167 | Seat No. 1 wiring harness | 82167-32030 |
| 82171 | Roof No. 1 wiring harness | 82171-32070 · 82171-32080 · 82171-32090 · 82171-32100 · 82171-32110 · 82171-32120 · 82171-32170 · 82171-32180 · 82171-32190 · 82171-32200 |
| 82181 | Luggage No. 1 wiring harness | 82181-32040 · 82181-32050 · 82181-32220 |
| 82182 | Luggage No. 2 wiring harness | 82182-32060 · 82182-32061 |
| 82183 | Luggage No. 3 wiring harness | 82183-32020 · 82183-32030 |
| 82184 | Rear door No. 1 wiring harness | 82184-32030 |
| 82185 | Rear door wiring harness No. 2 | 82185-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32020 |
| 82210C | fuse | 90982-08188 · 90982-08189 · 90982-08203 |
| 82241C | Relay harness | 82241-32020 · 82241-32030 |
| 82345 | diode | 82345-20040 · 82345-20050 · 82345-32010 |
| 82521A | Vanity light wiring harness | 82521-32010 |
| 82817 | No. 1 wire harness protection device | 82817-32420 |
| 82817A | No. 2 wire harness protection device | 82817-32310 |
| 82817B | No. 3 wire harness protection device | 82817-32050 |
| 82817C | No. 4 wire harness protection device | 82817-32510 · 82817-32511 |
| 82821A | Connector cover | 82821-32080 |
| 82823 | No. 1 terminal cover | 82823-20030 · 82823-22050 |
| 82824 | Harness connector | 82824-32030 |

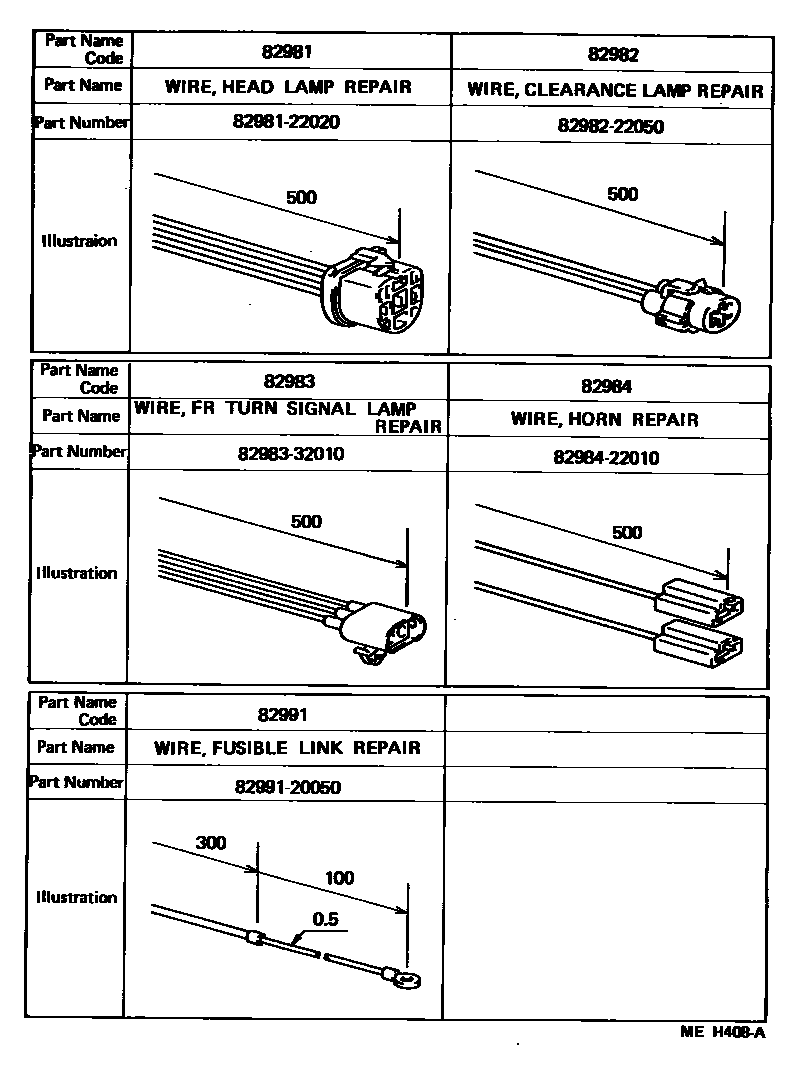

| 82981 | Headlight repair line | 82981-22020 |
| 82982 | Width light repair line | 82982-22050 |
| 82983 | Front turn signal lamp repair line | 82983-32010 |
| 82984 | Speaker repair line | 82984-22010 |
| 82991 | Fuse repair line | 82991-20050 |
