Toyota CAMRY Floor stringers — Figure 5305

Toyota CAMRY EPC diagram 5305, Floor stringers, with 2 images and 21 PNC and OE references.

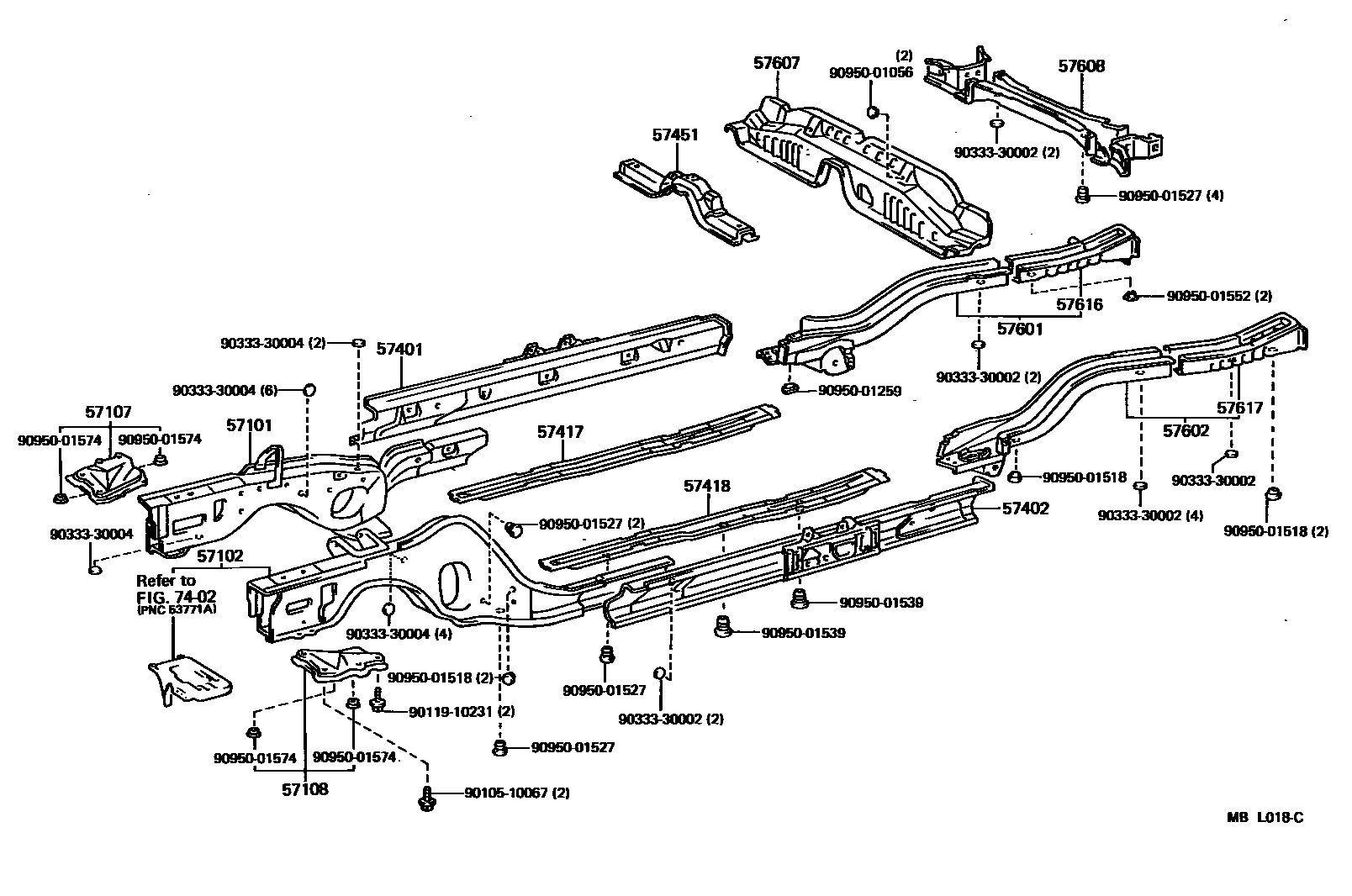

Toyota CAMRY Floor stringers EPC diagram — MBL018C
Floor stringers — MBL018C (198608 – 999999)

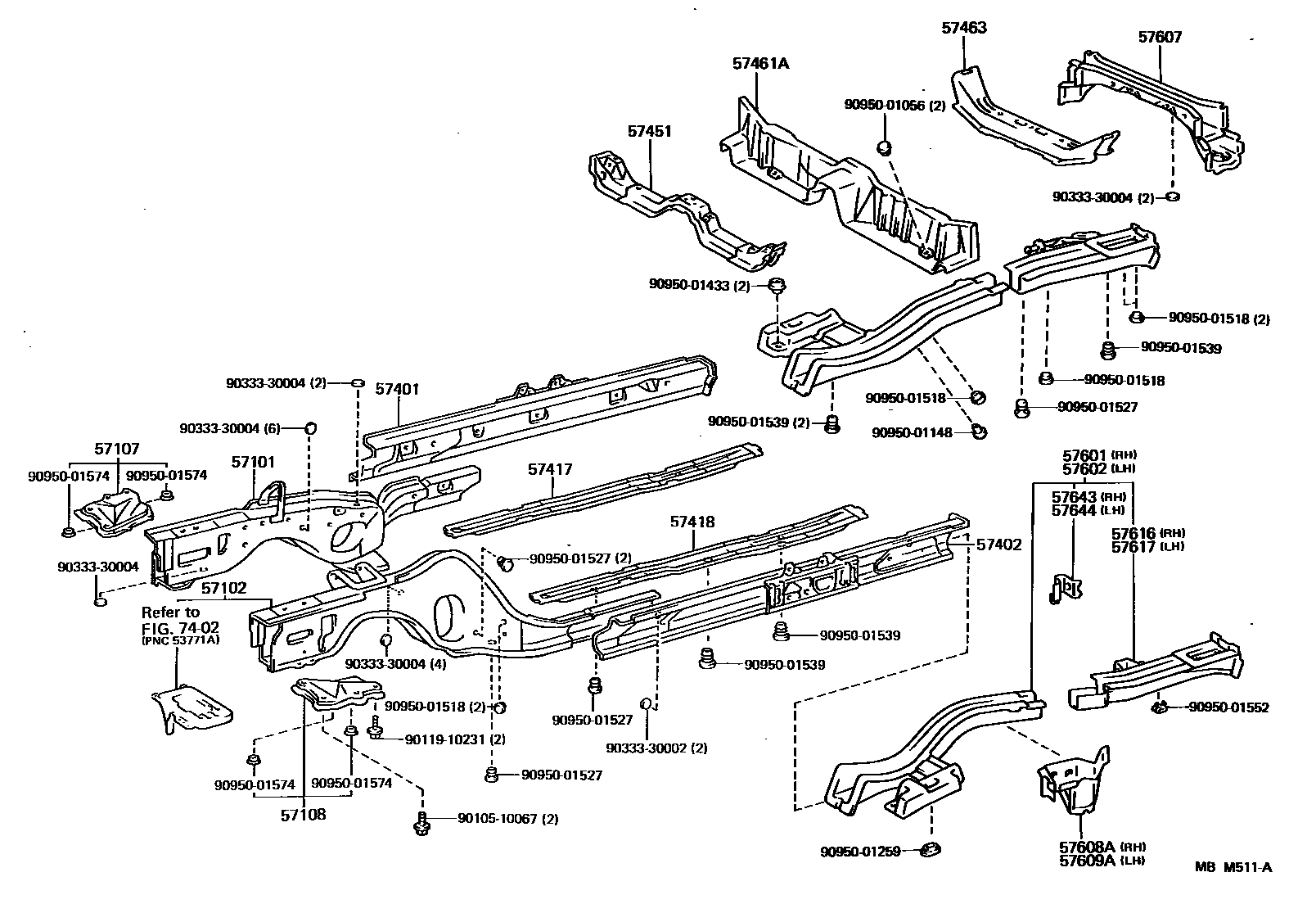

Toyota CAMRY Floor stringers EPC diagram — MBM511A
Floor stringers — MBM511A (198710 – 999999)

PNC and OE references

PNCPart nameOE numbers
57101Right front longitudinal beam sub-assembly57101-32040 · 57101-32041 · 57101-32070
57102Left front longitudinal beam sub-assembly57102-32040 · 57102-32041
57107Right support rod bracket sub-assembly57107-32020
57108Left support rod bracket sub-assembly57108-32020
57401Main floor right longitudinal beam sub-assembly57401-32030 · 57401-32040
57402Main floor left longitudinal beam sub-assembly57402-32030 · 57402-32040
57417Front floor lower right reinforcement57417-32030
57418Front floor lower left reinforcement57417-32030
57451front floor cross member57408-32020 · 57408-32030
57461Acentral floor beam57461-20030
57463Center floor beam No. 357463-20020
57601Rear floor right longitudinal beam sub-assembly57601-32040 · 57601-32041 · 57601-32070 · 57601-32071 · 57601-32120
57602Rear floor left longitudinal beam sub-assembly57602-32040 · 57602-32041 · 57602-32070 · 57602-32071 · 57602-32110
57607Rear floor No. 1 cross member sub-assembly57605-32020 · 57605-32040
57608Rear floor No. 2 cross member sub-assembly57606-32030 · 57606-32040
57608ARear floor No. 4 cross member sub-assembly57608-20050
57609ARear floor No. 5 cross member sub-assembly57609-20050
57616Rear floor right rear longitudinal member57615-32904 · 57615-32906 · 57615-32910
57617Rear floor left rear longitudinal member57616-32904 · 57616-32906 · 57616-32910 · 57616-32911 · 57616-32912
57643Rear floor center right longitudinal beam reinforcement57643-20020
57644Rear floor center left longitudinal beam reinforcement57644-20020
