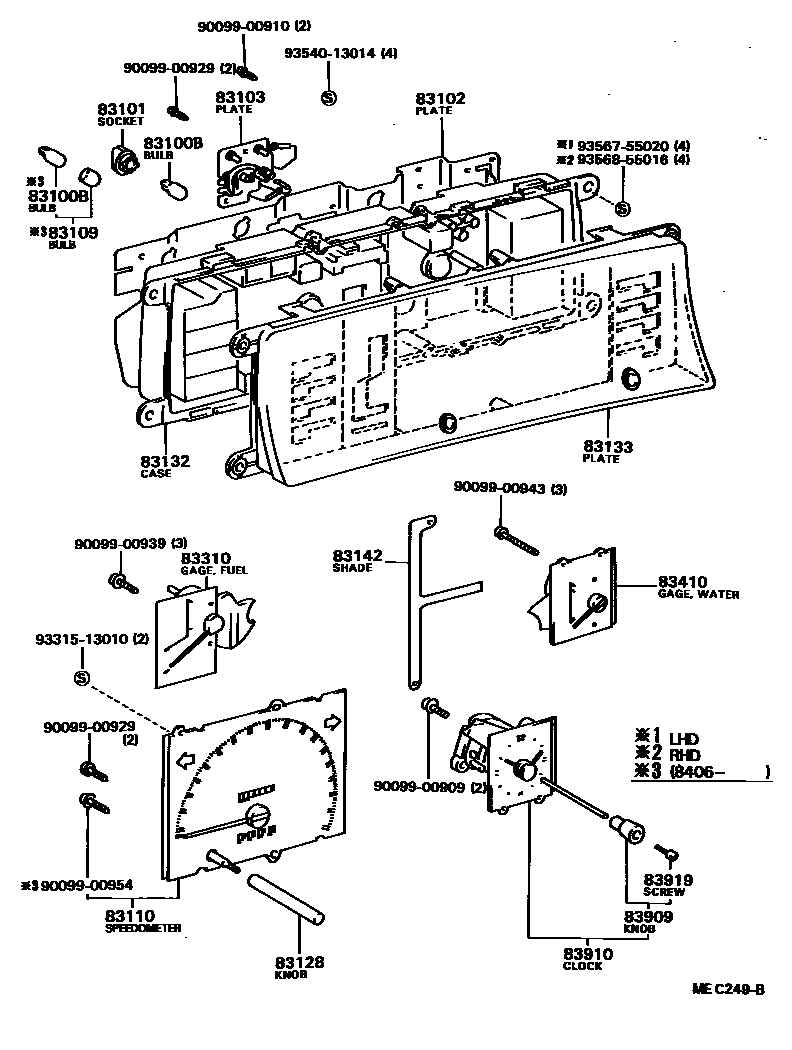

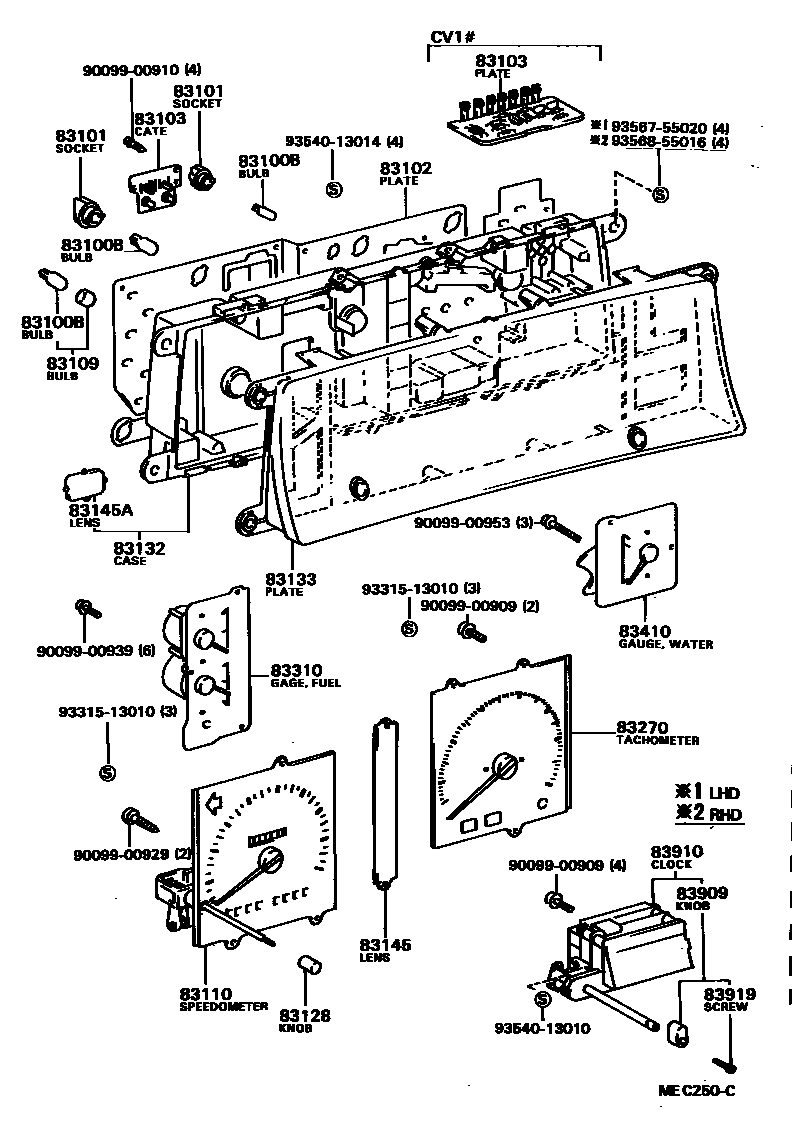

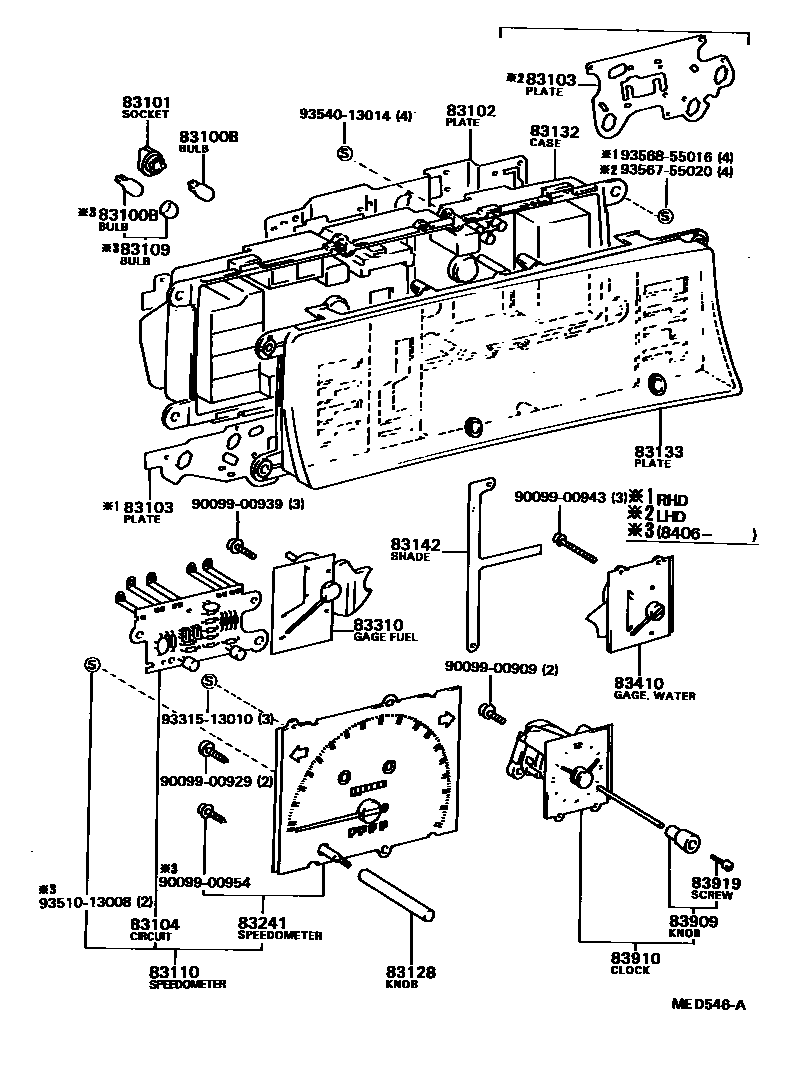

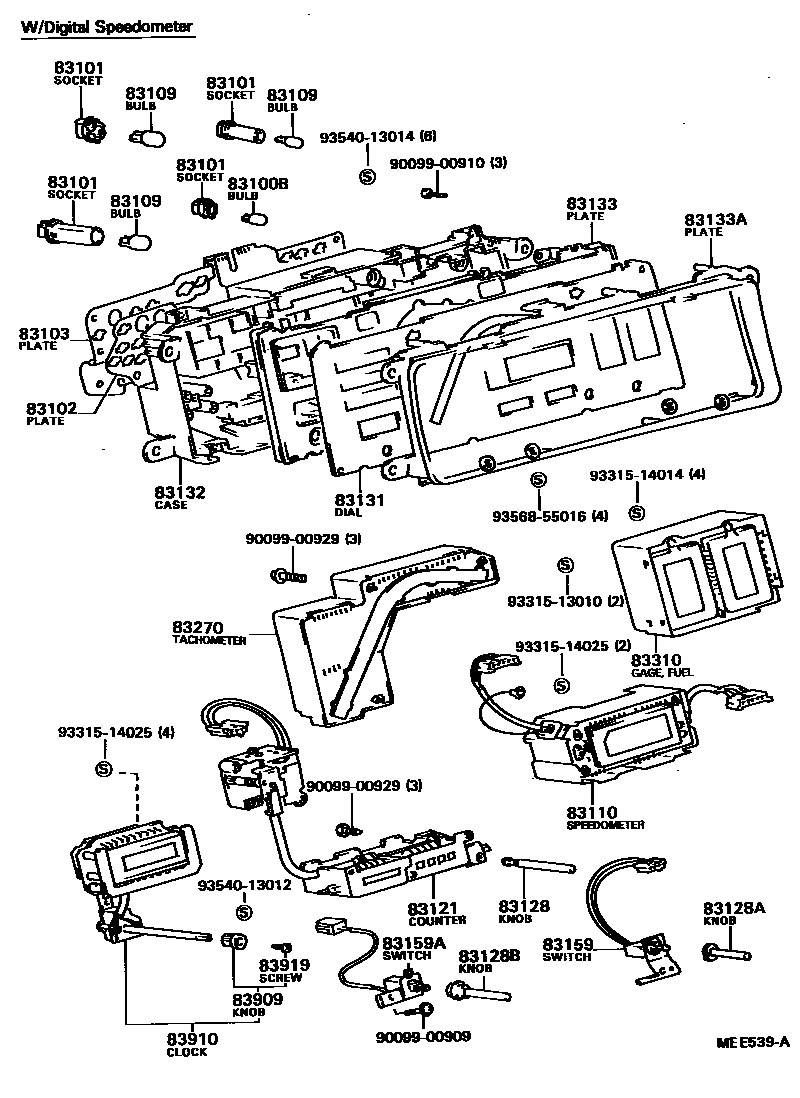

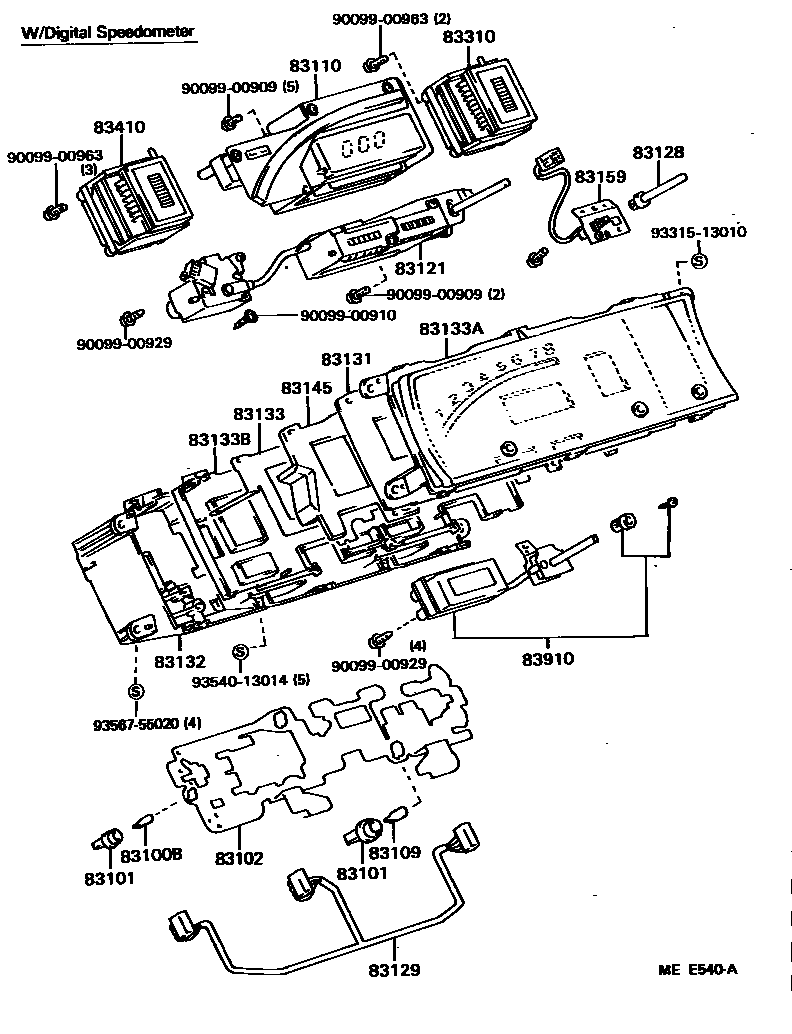

Toyota CAMRY 仪表 — Figure 8301
Toyota CAMRY EPC diagram 8301, 仪表, with 7 images and 34 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 83100B | Combination instrument bulb No. 1 | 90981-11018 · 99132-12034 |
| 83101 | Combined instrument lamp holder sub-assembly | 83101-12020 · 83101-14030 · 83101-14040 |
| 83102 | Combination instrument No. 1 circuit board sub-assembly | 83247-32010 · 83247-32020 · 83247-32030 · 83247-32040 · 83247-32051 · 83247-32060 · 83247-32110 · 83247-32130 · 83247-32151 · 83247-32160 · 83247-32180 · 83247-32200 · 83247-32211 · 83247-32260 · 83247-32270 · 83247-32370 · 83247-32410 · 83247-32450 · 83247-32470 · 83247-32590 · 83247-32670 · 83247-32710 · 83247-32750 · 83247-32790 · 83247-32810 · 83247-32850 · 83247-32870 |
| 83103 | Combined instrument No. 2 circuit board sub-assembly | 83247-32080 · 83247-32170 · 83247-32190 · 83247-32490 · 83247-32550 · 83247-32570 · 83247-32610 · 83247-32630 |
| 83104 | Combined instrument No. 3 circuit board sub-assembly | 83247-32510 |
| 83109 | Combined instrument bulb No. 2 | 83109-10010 · 83109-24030 · 83109-24040 |
| 83110 | Speedometer assembly | 83110-32030 · 83110-32031 · 83110-32040 · 83110-32041 · 83110-32050 · 83110-32051 · 83110-32060 · 83110-32061 · 83110-32070 · 83110-32150 · 83110-32160 · 83110-32260 · 83110-32270 · 83110-32280 · 83110-32290 · 83110-32300 · 83110-32320 · 83110-32330 · 83110-32340 · 83110-32350 |
| 83121 | total counter | 83121-32030 · 83121-32090 |
| 83128 | trip odometer handle | 83128-14510 · 83128-32010 · 83128-32030 · 83128-32070 |
| 83128A | instrument handle | 83128-32050 |
| 83128B | Instrument switch knob | 83128-30710 |
| 83129 | Instrument wiring harness | 83129-32010 |
| 83131 | Instrument panel No. 1 | 83131-32110 · 83131-32170 |
| 83132 | Instrument cluster housing | 83132-32030 · 83132-32070 · 83132-32110 · 83132-32130 · 83132-32150 · 83132-32170 · 83132-32230 · 83132-32270 · 83132-32310 · 83132-32330 · 83132-32350 · 83132-32370 · 83132-32390 · 83132-32410 · 83132-32510 · 83132-32550 · 83132-32570 · 83132-32590 · 83132-32610 · 83132-32650 · 83132-32670 · 83132-32690 · 83132-32710 · 83132-32730 · 83132-32750 · 83132-32770 · 83132-32790 · 83132-32830 · 83132-32850 · 83132-32870 |
| 83133 | Combined instrument panel No. 1 | 83133-32010 · 83133-32030 · 83133-32090 · 83133-32110 · 83133-32130 · 83133-32150 · 83133-32170 · 83133-32250 · 83133-32310 |
| 83133A | Combined instrument panel No. 2 | 83133-32230 · 83133-32270 |
| 83133B | Combined instrument panel No. 3 | 83133-32190 |
| 83142 | Combined instrument lamp shade | 83142-32010 |
| 83145 | Instrument No. 1 lampshade | 83145-32030 · 83145-32050 · 83145-32070 · 83145-32130 · 83145-32170 · 83145-32210 · 83145-32230 · 83145-32290 · 83145-32310 |
| 83145A | Instrument No. 2 lampshade | 83145-30790 |
| 83159 | No.1 instrument switch | 83159-32010 · 83159-32050 |
| 83159A | No. 2 instrument switch | 83159-32070 |
| 83180 | Speed detector assembly | 83180-12010 |
| 83241 | Speedometer sub-assembly | 83241-32030 · 83241-32050 · 83241-32110 · 83241-32130 |
| 83270 | Engine tachometer assembly | 83242-32010 · 83242-32030 · 83242-32050 · 83242-32110 · 83242-32130 · 83242-32170 · 83242-32190 · 83242-32230 · 83242-32250 · 83242-32270 · 83242-32290 · 83242-32310 · 83242-32370 · 83270-14250 |
| 83310 | Fuel gauge assembly | 83243-32030 · 83243-32051 · 83243-32070 · 83243-32091 · 83243-32150 · 83243-32190 · 83243-32210 · 83243-32230 · 83243-32250 · 83310-14111 · 83310-32010 |
| 83390A | Vacuum switch assembly (for flue gas analyzer) | 83391-16020 |
| 83399B | Vacuum switch bracket | 83399-22011 |
| 83410 | Water temperature meter assembly | 83244-32030 · 83244-32050 · 83244-32070 · 83244-32090 · 83244-32150 · 83244-32230 · 83244-32290 · 83244-32310 · 83244-32370 · 83410-32010 |
| 83550B | ED monitor connector or tube | 90412-05001 · 90413-04001 |
| 83710 | No. 1 speedometer transmission cable assembly | 83710-32050 · 83710-32051 · 83710-32060 · 83710-32061 · 83710-32070 · 83710-32071 |
| 83909 | clock button | 83909-14012 · 83909-14200 · 83909-22180 |
| 83910 | clock assembly | 83910-14270 · 83910-32010 · 83910-32020 · 83910-32030 · 83910-32040 · 83910-32050 |
| 83919 | clock screw | 83919-12230 · 83919-14012 |
