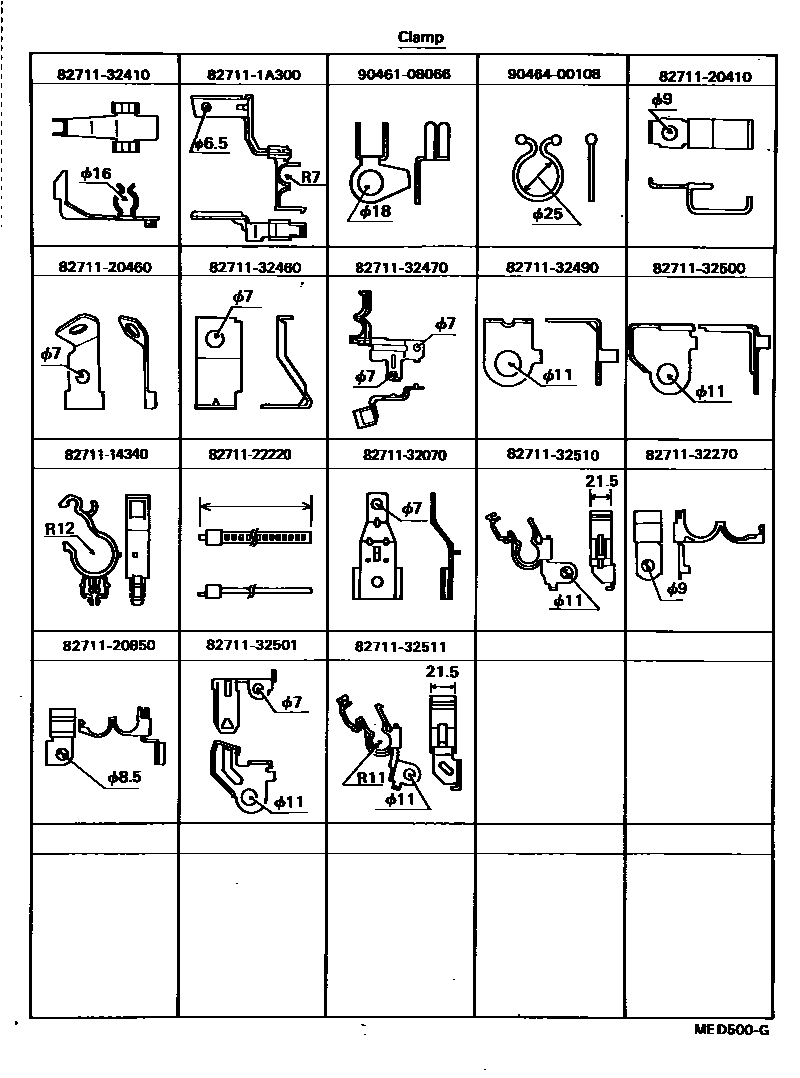

Toyota CAMRY 线束和卡夹 — Figure 8202

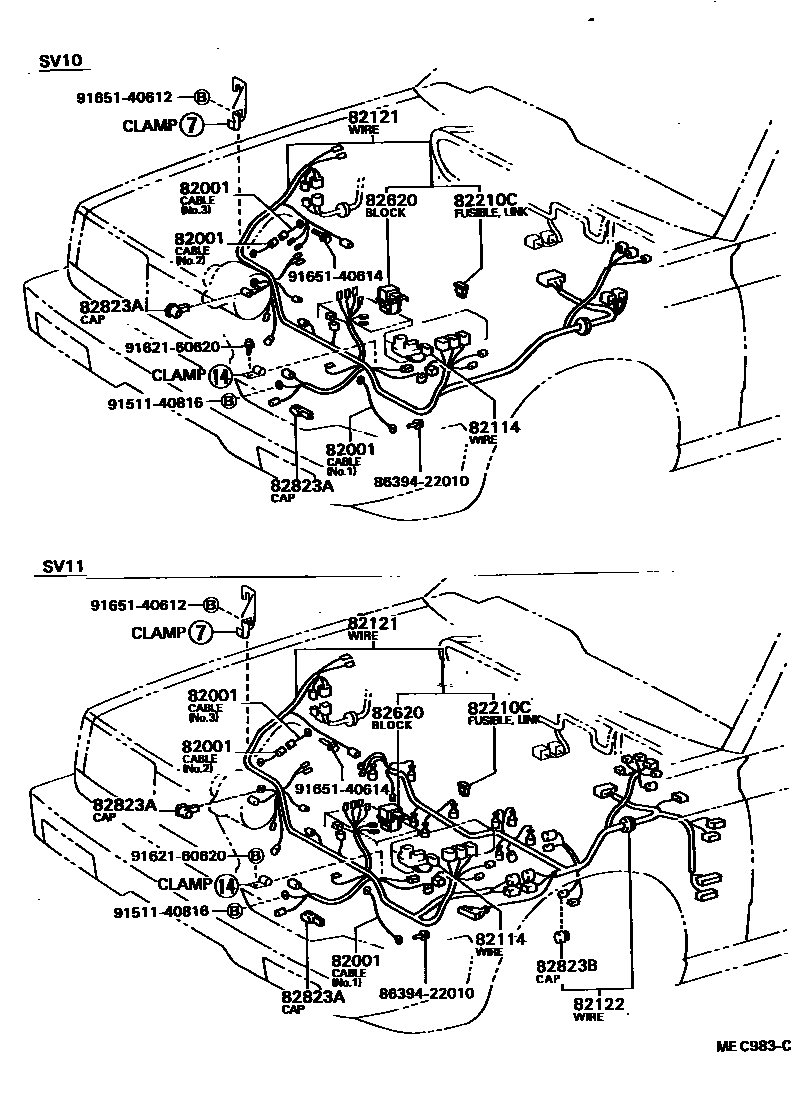

Toyota CAMRY EPC diagram 8202, 线束和卡夹, with 9 images and 33 PNC and OE references.
PNC and OE references
| PNC | Part name | OE numbers |
|---|---|---|
| 82001 | Connection cable No. 1 | 90980-07136 · 90980-07205 · 90980-07206 |

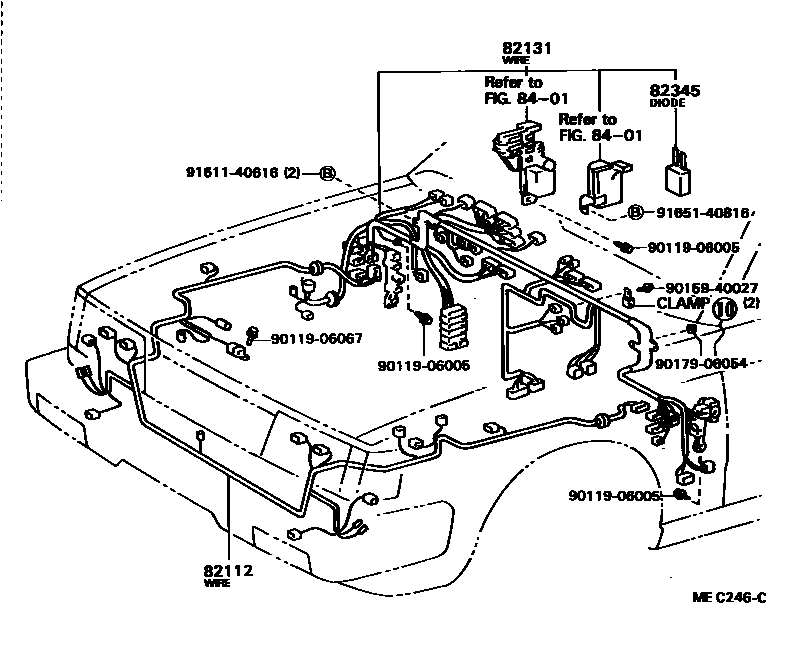

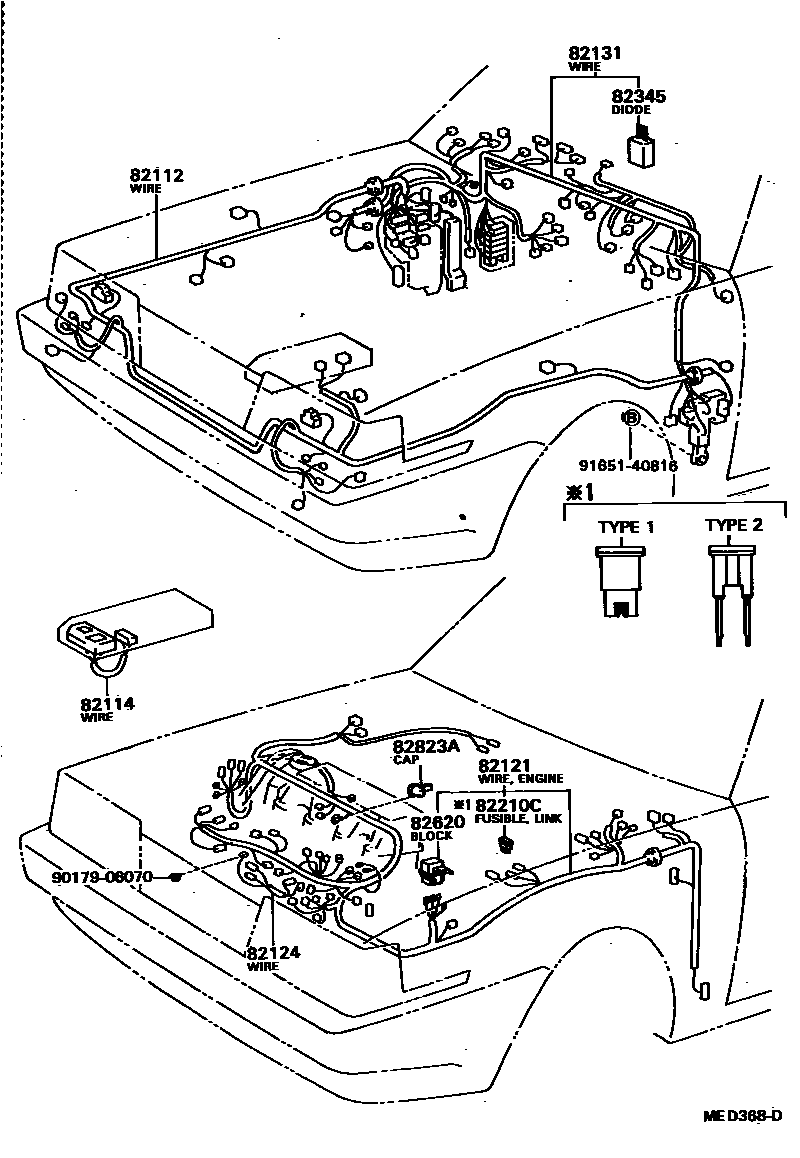

| 82112 | Engine room wiring harness No. 2 | 82112-32030 · 82112-32040 · 82112-32050 · 82112-32080 · 82112-32090 · 82112-32110 · 82112-32140 · 82112-32150 · 82112-32190 · 82112-32230 · 82112-32240 · 82112-32250 · 82112-32260 · 82112-32261 · 82112-32270 · 82112-32271 |
| 82114 | Engine room wiring harness No. 4 | 82114-32010 |
| 82121 | Engine wiring harness | 82121-32110 · 82121-32111 · 82121-32120 · 82121-32121 · 82121-32122 · 82121-32130 · 82121-32131 · 82121-32132 · 82121-32140 · 82121-32141 · 82121-32170 · 82121-32180 · 82121-32190 · 82121-32191 · 82121-32200 · 82121-32201 · 82121-32220 · 82121-32221 · 82121-32270 · 82121-32290 · 82121-32291 · 82121-32292 · 82121-32320 · 82121-32321 · 82121-32340 · 82121-32341 · 82121-32370 · 82121-32371 · 82121-32400 · 82121-32401 · 82121-32470 · 82121-32471 · 82121-32500 · 82121-32501 · 82121-32570 · 82121-32571 |
| 82122 | Engine No. 2 wiring harness | 82122-32050 · 82122-32060 · 82122-32070 · 82122-32140 · 82122-32150 · 82122-32170 · 82122-32190 |
| 82124 | Engine No. 4 wiring harness | 82124-12020 · 82124-12030 |
| 82131 | Front panel wiring harness | 82131-32240 · 82131-32250 · 82131-32270 · 82131-32271 · 82131-32330 · 82131-32370 · 82131-32380 · 82131-32400 · 82131-32410 · 82131-32420 · 82131-32430 · 82131-32520 · 82131-32530 · 82131-32540 · 82131-32541 · 82131-32590 · 82131-32591 · 82131-32600 · 82131-32610 · 82131-32650 · 82131-32740 · 82131-32741 · 82131-32750 · 82131-32751 · 82131-32760 · 82131-32761 · 82131-3H070 · 82131-3H080 · 82131-3H090 |

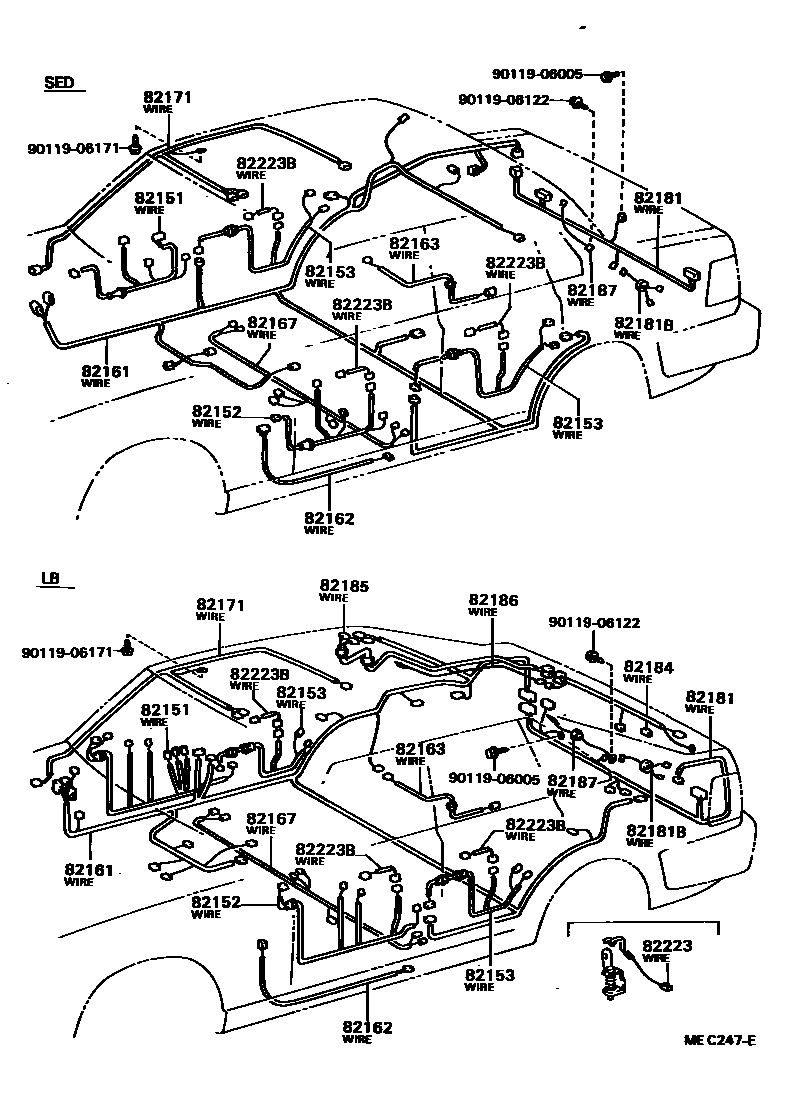

| 82151 | Right front door wiring harness | 82151-32060 · 82151-32061 · 82151-32070 · 82151-32071 · 82151-32080 · 82151-32090 · 82151-32100 · 82151-32150 · 82151-32160 · 82151-32170 |
| 82152 | Left front door wiring harness | 82152-32070 · 82152-32071 · 82152-32080 · 82152-32090 · 82152-32100 · 82152-32130 · 82152-32150 · 82152-32170 · 82152-32171 |
| 82153 | Rear door wiring harness No. 1 | 82153-32030 · 82153-32040 |
| 82161 | floor wiring harness | 82161-32130 · 82161-32161 · 82161-32171 · 82161-32180 · 82161-32190 · 82161-32210 · 82161-32230 · 82161-32250 · 82161-32251 · 82161-32300 · 82161-32301 · 82162-32120 · 82162-32150 · 82162-32190 · 82162-32200 · 82162-32300 · 82162-32310 · 82162-32340 · 82162-32350 |
| 82162 | Floor wiring harness No. 2 | 82162-32020 |
| 82163 | Floor wiring harness No. 3 | 82163-32020 · 82163-32021 · 82163-32030 |
| 82167 | Seat No. 1 wiring harness | 82167-32010 |
| 82171 | Roof No. 1 wiring harness | 82171-32010 · 82171-32020 · 82171-32030 |
| 82181 | Luggage No. 1 wiring harness | 82181-32070 · 82181-32090 · 82181-32110 · 82181-32140 · 82181-32141 · 82181-32160 · 82181-32180 |
| 82181B | Luggage No. 3 wiring harness | 82183-32010 |
| 82184 | Rear door No. 1 wiring harness | 82184-32040 · 82184-32060 |
| 82185 | Rear door wiring harness No. 2 | 82185-32010 · 82185-32020 · 82185-32030 |
| 82186 | Rear window wiring harness No. 1 | 82186-32050 |
| 82187 | Rear window wiring harness No. 2 | 82187-32010 · 82187-32030 |
| 82210C | fuse | 90982-08188 · 90982-08190 · 90982-08202 · 90982-08203 · 90982-08223 |
| 82223 | switch harness | 82223-32010 |
| 82223B | Switch No. 2 wiring harness | 82223-32020 · 82223-32030 |
| 82345 | diode | 82345-12050 |
| 82620 | Fuse box assembly | 82620-32020 · 82620-32030 |

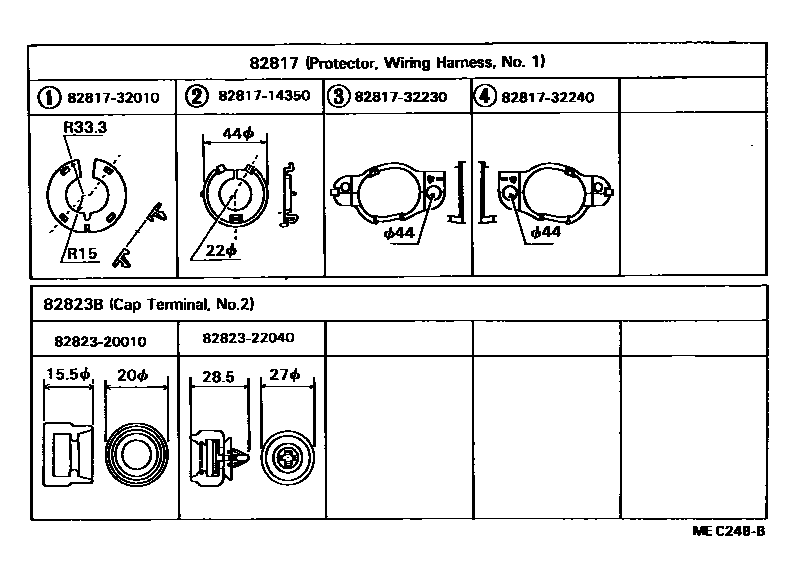

| 82817 | No. 1 wire harness protection device | 82817-14350 · 82817-32010 · 82817-32230 · 82817-32240 |
| 82823A | Terminal cover No. 2 | 82823-20030 · 82823-20040 |
| 82823B | Terminal cover No. 3 | 82823-20010 · 82823-22040 |

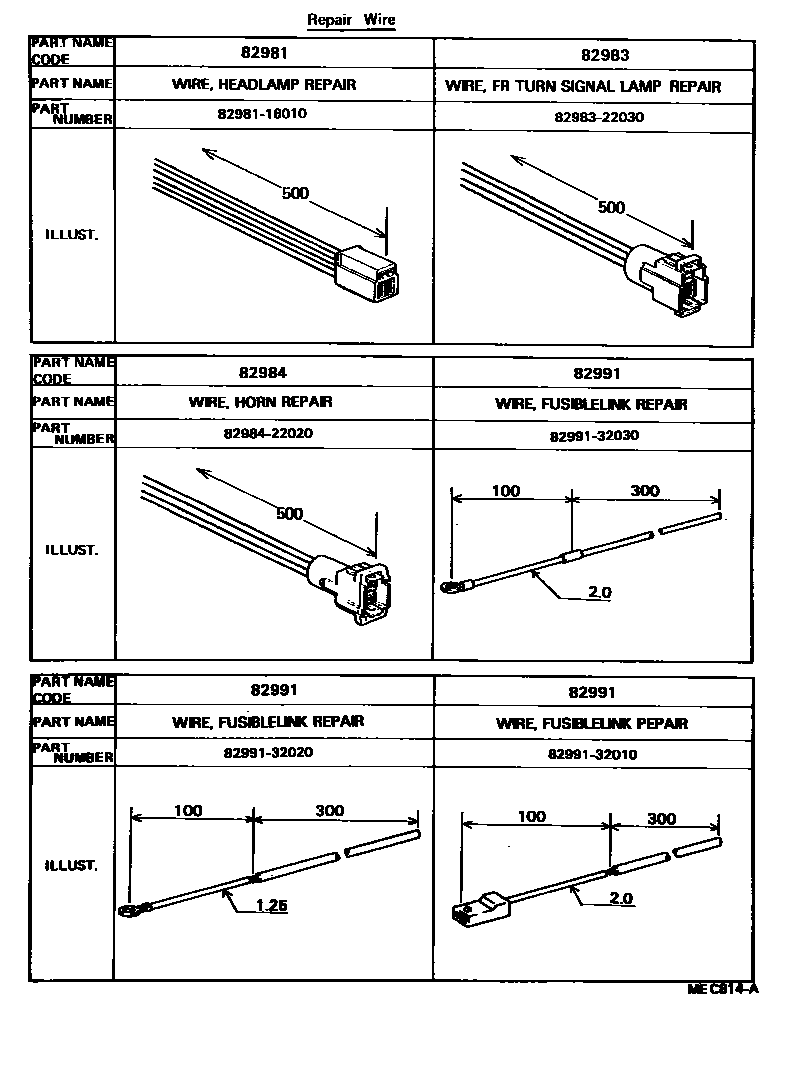

| 82981 | Headlight repair line | 82981-16010 |
| 82983 | Front turn signal lamp repair line | 82983-22030 |
| 82984 | Speaker repair line | 82984-22010 · 82984-22020 |

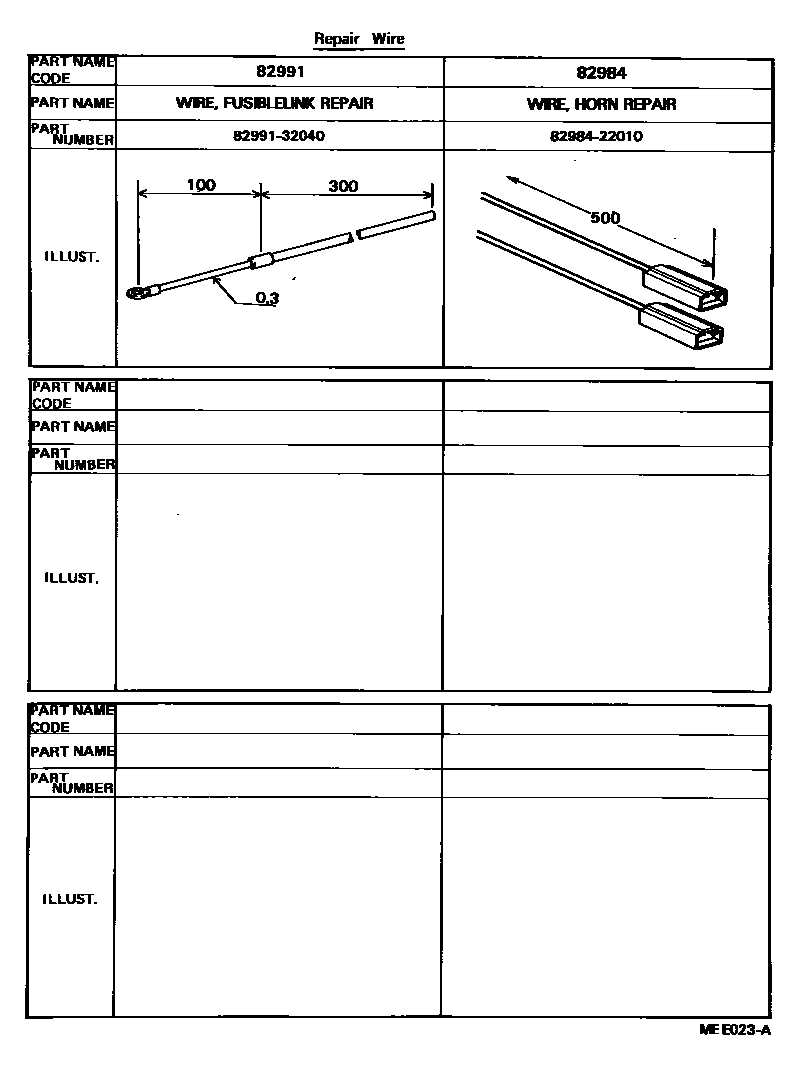

| 82991 | Fuse repair line | 82991-32010 · 82991-32020 · 82991-32030 · 82991-32040 |
